Назначение и принцип работы датчика абсолютного давления
Датчик давления предназначен для измерения абсолютного давления, то есть давления воздуха относительно вакуума. Полученные данные используются системой управления двигателем для вычисления плотности воздуха и его расхода при оптимизации приготовления воздушно-топливной смеси. Прибор выступает альтернативой расходомера воздуха, а в некоторых моделях авто работает совместно с расходомером.
В современных датчиках применяют две технологии измерения: микромеханическую и тонкопленочную. Первая – более прогрессивная, так как производит более точные измерения, и большинство датчиков изготовлены именно по ней. При наличии в двигателе турбонаддува, между компрессором и коллектором ставят дополнительный датчик, регулирующий давление наддува в зависимости от потребности двигателя, который конструктивно идентичен ДАД.
В конструкции датчика давления воздуха присутствует 2 камеры – атмосферная, связанная со впускным коллектором, и вакуумная. Там же расположены 4 тензорезистора, прикрепленных к диафрагме, и электронный чип. Давление воздуха действует на диафрагму, и она перемещает тензорезисторы, которые в зависимости от положения меняют сопротивление, что в итоге влияет на величину импульса от чипа к блоку управления.

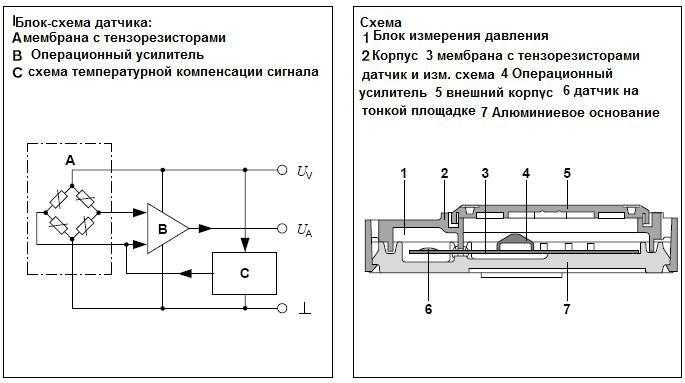

Чувствительные полупроводники для повышения импульса соединены по схеме моста, а исходящее напряжение изменяется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определить давление во впускном коллекторе – чем оно больше, тем показатель считается выше. Исходя из типа датчика, он выдает различный тип сигнала – цифровой или аналоговый. В аналоговом приборе дополнительно устанавливают аналогово-цифровой преобразователь.
Датчик получает результаты о давлении воздуха следующим образом:
- Воздушный поток в коллекторе давит на диафрагму прибора, и она изгибается.
- При механическом растяжении диафрагмы на тензорезисторах меняется сопротивление, то есть наблюдается пьезорезистивный эффект.
- Пропорционально сопротивлению тензорезисторов, меняется напряжение.
- Полупроводники в датчике соединены по мостовой схеме и очень чувствительны. Электрическая схема, расположенная в приборе, мостовое напряжение усиливает, в итоге на выходе оно изменяется в пределах 1-5 В.
- Исходя из того, какое выходное напряжение поступает в блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.
Как почистить ДАД
Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.
В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.
Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами
Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты
Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений. Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями
Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.
Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.
Проверка датчика абсолютного давления
Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).
Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.
С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.
Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.
Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.
Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.
Проверка сканером OBD2
На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.
- P0105 — Неисправность цепи датчика абсолютного давления.
- P0106 — Сигнал ДАД вне диапазона.
- P0107 — Низкое давление в коллекторе.
- P0108 — Высокое давление в коллекторе.
- P0109 — Прерывистый сигнал цепи датчика абсолютного давления.
Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.
Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.
Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.
Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.
Проверка мультиметром
Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.
Таблица для проверки датчика давления аналогового типа:
| Приложенный вакуум, мБар | Напряжение, вольт | Показания ДАД, Бар |
|---|---|---|
| 4.3 – 4.9 | 1.0 ± 0.1 | |
| 200 | 3.2 | 0.8 |
| 400 | 3.2 | 0.6 |
| 500 | 1.2 – 2.0 | 0.5 |
| 600 | 1.0 | 0.4 |
Таблица показаний ДАД атмосферного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 4.35 | 1.0 ± 0.1 | |
| Зажигание включено | 4.35 | 1.0 ± 0.1 | |
| Холостой ход | 1.5 | 0.28 – 0.55 | 0.72 – 0.45 |
| Двигатель остановлен | 1.0 | 0.20 – 0.25 | 0.80 – 0.75 |
Таблица показаний ДАД турбированного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 2.2 | 1.0 ± 0.1 | |
| Зажигание включено | 2.2 | 1.0 ± 0.1 | |
| Холостой ход | 0.2 – 0.6 | 0.28 – 0.55 | 0.72 – 0.45 |
Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.
Источник
P0523 давления масла в двигателе датчик переключатель высокого напряжения
DTC P0520: Неисправность цепи реле давления моторного масла
DTC P0521: Функционирование датчика давления моторного масла
DTC P0522: Низкое напряжение в цепи датчика давления моторного масла
DTC P0523: Высокое напряжение в цепи датчика давления моторного масла
Замыкание на массу
Замыкание на напряжение питания
Типичные данные диагностического сканера
ECM — Реле давления моторного масла
Замыкание на массу
Замыкание на напряжение питания
Рабочие условия: Двигатель работает
Диапазон значений в норме: OK
Описание цепи/системы
Реле давления масла обычно закрыто и открывается по достижении определенного значения давления масла. При включенном зажигании и выключенном двигателе модуль управления двигателем (ECM) должен фиксировать сигнала низкого уровня на входе напряжения. При работающем двигателе реле давления моторного масла открывается, и ECM фиксирует на входе напряжения сигнал высокого уровня. При низком давлении масла ECM посылает сообщение по высокоскоростной шине CAN в блок управления кузовным оборудованием (BCM). BCM посылает команду включить индикатор давления моторного масла на комбинацию приборов по низкоскоростной шине CAN.
Условия установки кода неисправности
P0520
| • | Модуль управления двигателем (ECM) фиксирует, что в сигнальной цепи реле давления моторного масла упало напряжение. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
P0521
| • | Давление моторного масла вышло за пределы рабочего диапазона. |
| • | ECM не фиксирует изменений давления моторного масла. |
| • | Упомянутое выше состояние имеет место при ранее установленных колебаниях скорости двигателя. |
P0522
| • | ECM фиксирует замыкание на массу в сигнальной цепи давления моторного масла. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
P0523
| • | ECM фиксирует короткое замыкание на напряжение батареи или обрыв в сигнальной цепи давления моторного масла. |
| • | Указанная неисправность сохраняется в течение более 10 секунд. |
Действия, выполняемые при установке кода неисправности
На комбинации приборов загорается индикатор необходимости сервисного обслуживания и индикатор низкого давления масла.
Код неисправности переходит в разряд архивных, если более не имеют места условия установки кода неисправности.
Диагностика проблем и решение проблем
Турбины обычно вращаются с невероятной скоростью от 100 000 до 150 000 оборотов в минуту. Они не терпимы к дисбалансу или отсутствию чистого масла в подшипнике.
Процесс диагностики при ошибке P0237 лучше начать с наиболее распространенных проблем с турбонаддувом. Для их проведения понадобятся инструменты, такие как вакуумметр и циферблатный индикатор.
Проверка вакуума
Убедитесь, что двигатель работает должным образом, без пропусков зажигания и кодов, относящихся к неисправному датчику детонации. Затем, проверьте герметичность хомутов на выходе турбонагнетателя, промежуточного охладителя, а также корпусе дроссельной заслонки.
Осмотрите впускной коллектор на предмет утечек любого рода, включая вакуумные шланги. Снимите рычаг с перепускной заслонки. Вручную управляйте клапаном, ища заедание клапана, вызывающее падение наддува.
Замер давления наддува, осмотр турбонагнетателя
Найдите вакуум без отверстий во впускном коллекторе и установите вакуумметр. Запустите двигатель. На холостом ходу двигатель должен иметь разрежение 1-1.5 атмосферы. Если меньше 1 атмосферы, значит каталитический нейтрализатор неисправен и не позволяет наращивать наддув.
Быстро разгоните двигатель до 5000 об / мин и отпустите дроссельную заслонку, наблюдая за вакуумметром, показывающим давление наддува. Если давление наддува поднимается выше 1.3 атмосферы, значит плохой перепускной клапан.
Заглушите двигатель и дайте ему остыть. Снимите выпускной шланг турбины и загляните внутрь, чтобы убедиться, что лопасти не задевают корпус. Ищите погнутые или отсутствующие лопасти или масло в турбонагнетателе. Вращайте лопасти вручную, ищите сопротивление, указывающее на неисправность турбонагнетателя.
Осмотрите маслопроводы от блока цилиндров к центральному подшипнику и возвратный трубопровод от подшипника к масляному поддону на предмет утечек. Установите циферблатный индикатор на выходной патрубок турбины, прокрутите вал турбины. Если осевой люфт превышает 0,003, центральный подшипник неисправен.
Датчик и проводка
Если после всех проверок проблемы не обнаружены, но код P0237 не пропал, необходимо проверить электрические компоненты. Нужно протестировать датчик наддува и жгут проводов с помощью вольтомметра. Убедитесь, что на датчик приходит 5 вольт от PCM к датчику.
Отсутствие напряжения означает обрыв или короткое замыкание в жгуте проводов. Также может быть неисправен PCM. Найдите опорный сигнал от датчика наддува к блоку управления двигателем и убедитесь, что напряжение меняется по мере увеличения числа оборотов. Отсутствие скачка напряжения указывает на неисправный датчик.
Как работает ДАД
Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.
Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.
Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).
Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.
Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).
Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.
Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.
Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.
Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.
На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе
Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора
На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.
Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог. Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:
Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:
Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.
В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.
На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.
Как проверить датчик давления наддува тестером
У турбонаддувных двигателей с регулируемой геометрией турбины особенно важно контролировать отклонения давления наддува. Для ограничения давления наддува блок управления двигателем активирует электромагнитный клапан и, в зависимости от выбранной скважности, в мембранном механизме вакуумного регулятора направляющей лопатки устанавливается разрежение
Таким образом, регулируется нужное давление наддува.
Контроль отклонения давления наддува происходит аналогично контролю отклонения рециркуляции ОГ. Контроль возможен только при определенных оборотах коленчатого вала и расходе впрыскиваемого топлива. Если отклонения в течение определенного времени выходят за пределы заданного диапазона, то в системе наддува диагностируется неисправность.
Если измеренное отклонение выходит за пределы диапазона лишь кратковременно, то неисправность не регистрируется. Если измеренное смещение выходит за пределы заданного диапазона в течение определенного времени, то регистрируется неисправность и загорается индикатор MIL.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0107 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Авео, Кавалер, Камаро, Круз, Ланос, Лачетти, Сильверадо, Спарк, Тахо, Эпика)
- Chrysler (Крайслер Таун Кантри)
- Citroen (Ситроен С4, Берлинго)
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Дакота)
- Ford (Форд Мондео, Рейнджер, Фиеста, Фокус, Фьюжн)
- GMC Yukon
- Honda
- Hummer H2
- Hyundai (Хендай Санта фе, Солярис, Соната, Туксон)
- Iran Khodro (Саманд)
- Isuzu
- Jeep
- Kia (Киа Рио, Сид, Спортейдж, Церато)
- Lifan (Лифан х60)
- Mazda (Мазда 6, Фамилия, MPV)
- Mercedes (Мерседес Спринтер)
- Mitsubishi (Митсубиси Аутлендер, Лансер, Паджеро, L200)
- Nissan (Ниссан Жук, Кашкай, Микра)
- Opel (Опель Астра)
- Peugeot (Пежо 206, 307, 408, Партнер)
- Renault
- Skoda (Шкода Октавия)
- Ssangyong (Саньенг Актион, Кайрон)
- Subaru (Субару Форестер)
- Toyota
- Volkswagen (Фольксваген Гольф, Пассат)
- Volvo
- ВАЗ
- Газель Бизнес, Камминз, Некст, УМЗ 4216
- Заз Шанс
- Лада Веста, Ларгус, Приора
- Уаз Патриот, ЗМЗ 409
С кодом неисправности Р0107 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0101, P0105, P0106, P0108, P0109, P0113, P0122, P0132, P0135, P0138, P0141, P0171, P0200, P0332, P0420, P0430, P0449, P1478, P1598.
Как работает ДАД
Датчики MAP измеряют датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешне атмосферный воздух.
Когда двигатель задействуется, внутри коллектора используется вакуум за счет движения поршней и закрытием, создаваемым Дроссельной заслонкой. При полном срабатывании дросселя при рабочем двигателе вакуум на впуске падает до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.
Атмосферное давление обычно изменяется от 700 до 800 мм ртутного столба (93-105 кПа) в зависимости от местоположения и климатических условий атмосферного давления будет равно 14,7 фунтов на квадратный дюйм (фунт-сила на квадратный дюйм).
Вакуум внутри впускного коллектора двигателя, для сравнения, может вращаться от нуля до 70 кПа или более в зависимости от условий эксплуатации
Вакуум на холостом ходу всегда высокий и обычно составляет 50-65 кПа (от 400 до 500 мм рт. ст.) В большинстве универсальных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни частоты всасывания воздуха, но закрытый дроссель перекрывает подачу воздуха, незначительно высокий вакуум в впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).
Когда Дроссель внезапно обнаруживается, как при ускорении, двигатель всасывает большое количество воздуха, а вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.
Когда ключ зажигания включает первый раз, чем преобладает двигатель, блок управления включает ДАД, чтобы определить атмосферное (барометрическое) давление.
Таким образом, датчик MAP может выполнять действие датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.
Некоторые используют отдельный барометрический датчик для этой цели, а используют комбинированный, который измеряет оба давления и называется BMAP.
На двигателях с турбонаддувом ситуация несколько сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе
Нет датчика MAP это неважно, потому что он просто обнаружил абсолютное давление внутри вкусового. На двигателе с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется значительным датчиком воздушного потока
Контроллер анализирует сигнал DAD, а также оборотов двигателя, дроссельной заслонки, температуры охлаждающей жидкости и температуры окружающего воздуха, чтобы оценить количество потребляемого воздуха в двигателе
На двигателе с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется значительным датчиком воздушного потока. Контроллер анализирует сигнал DAD, а также оборотов двигателя, дроссельной заслонки, температуры охлаждающей жидкости и температуры окружающего воздуха, чтобы оценить количество потребляемого воздуха в двигателе.
Блок управления также может принимать во внимание усиление сигнала / обеднения от датчика кислорода и клапана EGR, чем в первую очередь требуется поправка в воздушно-топливной смеси. Этот подход к управлению топливом не так точен, как в случае использования датчиков расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог
Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:
Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к выбросам вакуума воздух, который рассматривается в двигателе после ДМРВ, является «неизмеримым» и имеет значение баланса, необходимого для учета воздушно-топливной смеси.
В системе с датчиком карты он обнаруживает незначительное падение вакуума, вызывает утечку воздуха, и контроллер компенсирует это, добавляя больше топлива.
На многих двигателях GM, которые имеют датчик увеличения расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае измерения расхода воздуха и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика карты, когда включен клапан рециркуляции Egr, Указывает на неисправность системы.
Принцип работы
Вся начинка инжекторного мотора электронная, присутствует множество датчиков. И если какой-то выходит из строя, начинаются проблемы – двигатель «троит», работает неустойчиво, а то и вовсе глохнет.
Теперь кратко о том, как работает система управления инжекторным мотором. Во-первых, системе нужно знать, какова температура в коллекторе (впускном) в определенный момент времени. Это необходимо для точного расчета массы воздуха, находящегося в самом коллекторе.
Во-вторых, не стоит забывать о том, что во время каждого такта работы происходит всасывание воздуха в камеры сгорания. За весь цикл двигатель потребляет определенное количество воздуха – объем, равный тому, какой имеют все четыре цилиндра. Итак, все довольно просто – есть данные об объеме цилиндров, известна плотность воздуха и температура. Остается одно: произвести расчет массы воздуха, который поступает в каждый цилиндр.
Как проводится диагностика ошибки P0137:
- Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
- На работающем автомобиле просмотреть выходные данные датчика кислорода, чтобы убедится, переключается ли напряжение на низкое и высокое по сравнению с другими датчиками.
- Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
- Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
- Проверить наличие повреждений выхлопной системы перед датчиком.
- Выполнить точные тесты производителя для точной диагностики неисправности.
Датчик на впускном коллекторе: виды и особенности
Среди существующих разновидностей датчиков давления на авто можно выделить устройства, которые отличаются: • по типу выходного сигнала; • по совместимости с типом двигателя (атмосферный и турбо мотор).
Как и многие другие датчики, ДАД бывают аналоговыми и цифровыми. 1. В случае с аналоговым устройством, сигнал аналогового типа формируется от тензорезисторов, далее передается на ЭБУ и обрабатывается. Такие датчики почти не встречаются на авто по причине того, что для работы с аналоговым устройством необходим особый блок управления. 2. Цифровой ДАД получил широкое распространение. Основное отличие от аналогового решения – в конструкцию датчика интегрирована схема, которая самостоятельно преобразует аналоговый сигнал в цифровой, после чего готовый сигнал передается на ЭБУ. При этом датчики такого типа совместимы с подавляющим большинством ЭБУ автомобилей.
Также обособленным вариантом считаются датчики T-MAP. Такой датчик является комбинированным решением, когда датчик давления и температуры (терморезистор) объединены в одном устройстве.
Датчик данного типа измеряет не только давление, но и температуру воздуха, что позволяет производить более точные замеры и влиять на работу систем автомобиля (например, управлять интеркулером на турбомоторах). Еще добавим, что датчики давления в авто могут стоять не только на двигателе, но и в других системах (например, пневмоподвеска).
