Ошибка p0131: низкое напряжение на датчике кислорода (блок 1, датчик 1)

Как механик диагностирует ошибку P0131?

Для надлежащего диагностирования ошибки P0131 потребуется усовершенствованный диагностический сканер, способный не только считывать сохраненные коды ошибок, но и просматривать показания различных датчиков в режиме реального времени.

Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0131. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0131 снова.

Если код ошибки появится снова, механик проверит электрические провода и разъем датчика кислорода на наличие повреждений.

Если с электрическими проводами датчика кислорода все в порядке, механик измерит напряжение и сопротивление датчика и сравнит полученные значения со значениями, указанными в технических условиях производителя.

Что за ошибка

Код ошибки р0130, выявленный автосканером, указывает на низкое напряжение в цепи лямбда-зонда (или кислородного датчика, вмонтированного до катализатора). Практически все современные модели авто оснащаются датчиками кислорода в выхлопной системе, что позволяет существенно снизить токсичность выбросов и сделать работу мотора более продуктивной.

Ошибка р0130 может быть выявлена как при поломках самого датчика, так и при замыканиях в его проводке.

Признаки неисправности: как ведет себя автомобиль при ошибке р0130

Водитель может выявить неисправности в цепи напряжения лямбда-зонда и без применения автосканера. Ведь появившаяся ошибка р0130 сразу же скажется на работе силового агрегата, при этом максимальные неудобства вождения будут заметны на повышенных оборотах вращения коленвала.

Ошибка р0130 определяется также и по следующим признакам:

увеличение потребления горючего;
перебои в работе мотора на высоких оборотах (разгон, обгон, старт с места);
снижение скоростных характеристик.

Зачастую все вышеперечисленные признаки потери напряжения в цепи датчика кислорода проявляются не сразу, а после нескольких дней эксплуатации автомобиля с появившейся ошибкой р0130.

Дальнейшая эксплуатация транспортного средства возможна, однако стоит учесть, что при игнорировании ошибки значительно повышается риск поломок дорогостоящих элементов мотора. Неисправности в цепи напряжения кислородного датчика напрямую влияют на качество вывода отработавших газов и продуктивность работы силового агрегата.

ошибка ВАЗ 0102 — Низкий уровень сигнала датчика массового расхода воздуха

Рассмотрим ошибку 0102 на инжекторных автомобилях семейства ВАЗ, в частности ВАЗ 2112, ВАЗ 2114.

Код Р0102 связан с неверным сиганолом от датчика массового расхода воздуха (ДМРВ). При этом могут наблюдаться следующие симптомы:

Увеличился расход топлива
Двигатель запускается долго или не с первого раза
Пропала тяга у двигателя
Плавают холостые обороты

В первую очередь необходимо проверить наличие питания на датчике и наличие массы, проверить сопротивление датчика. Сопротивление необходимо измерять между 5 контактом и массой. Сопротивление рабочего датчика массового расхода воздуха варьируется в пределах 4 — 6 кОм (более подробно читайте ниже).

Чтобы проверить состояние датчика ДМРВ, проверьте напряжение (в вольтметре установите предел измерения 2 Вольта) между контактами №3 (минусовой провод) и контактом №1 (плюсовой провод) как изображено ниже:

Сравните показания напряжения с данными:

Напряжение: 0.99 — 1.01. Напряжение нового датчика ДМРВ. Датчик полностью исправен
Напряжение: 1.01 — 1.02. Датчик в хорошем состоянии.
Напряжение: 1.02 — 1.03. Датчик в нормальном состоянии. Замена не требуется.
Напряжение: 1.03 — 1.04. Ресурс датчика подходит к концу. Скоро потребуется замена датчика.
Напряжение: 1.04 — 1.05. Ресурс датчика израсходован. Необходимо в ближайшее время менять ДМРВ
Напряжение: 1.05 и более. Датчик не исправен

Информация об ошибке

Если неисправность появляется периодически, велика вероятность повреждения изоляции проводов, плохое соединение с массой авто. Проведите визуальный осмотр проводки до датчика, проверье соединение с массой, до конца ли вставлен разъем. Замерьте сопротивление датчика и наличие питания, при этом пошевелите провод по всей длине. Значение сопротивления и питания не должно меняться (более подробно читайте ниже).

Проверьте не засорился ли воздушного фильтра в системе впуска воздуха. Если засорен воздушный фильтр, это приведет к попаданию пыли на датчик массового расхода воздуха, что крайне не желательно и приводит к неисправности.

Как диагностировать неисправность

Измерьте сопротивление: ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ.

Тестером измерьте сопротивление между контактом «5» разъема и массой.

Сопротивление в пределах 4.6 кОм, неисправен датчик массового расхода воздуха или его соединение.
Сопротивление около 0 Ом — замыкание на массу провода 4 Ж, или неисправен контроллер.
Сопротивление более 100 кОм — обрыв провода 4 Ж, или неисправен контроллер.

О чем сообщает ошибка P0134

Ошибка P0134 распространенная и довольно простая. Она сообщает, что информация от первого датчика кислорода в системе выхлопа поступает на электронный блок управления неверная.

Диагностируется ошибка P0134 следующим образом:

Информация о низком уровне поступающего сигнала с датчика кислорода передается в память и записывается;
Если диагностировано, что на протяжении минуты информация с датчика кислорода не изменяется, эти сведения уходят на электронный блок управления;
Через 5-10 секунд после диагностирования постоянства неисправности, на приборной панели автомобиля загорается лампочка Check Engine.

Как механик диагностирует ошибку P0141?

При диагностировании данной ошибки механик выполнит следующее:

Визуально осмотрит электрические провода и разъем датчика кислорода 2 (банк 1)
Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0141 снова
Просмотрит данные датчика кислорода, чтобы проверить, работает ли нагреватель
Измерит напряжение в цепи нагревателя датчика кислорода 2 (банк 1)
Измерит сопротивление в цепи нагревателя датчика кислорода 2 (банк 1) и сравнит полученное значение со значением, указанным в технических условиях производителя
Если проблема не будет обнаружена, продолжит диагностирование, следуя процедуре, установленной производителем

Как проводится диагностика ошибки P0137:

Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
На работающем автомобиле просмотреть выходные данные датчика кислорода, чтобы убедится, переключается ли напряжение на низкое и высокое по сравнению с другими датчиками.
Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
Проверить наличие повреждений выхлопной системы перед датчиком.
Выполнить точные тесты производителя для точной диагностики неисправности.

Симптомы P0132?

Стоит отметить, что второй/задний датчик кислорода не имеет ничего общего с регулировкой топлива и используется только для проверки работы катализатора.

Проблемы с топливной смесью, например, вызванные давлением топлива или перебоями в цилиндрах, могут исказить показания кислородного датчика. Возможно даже появление ошибок по катализатору и второму датчику O2, но это не приведёт к появлению ошибок, связанных с цепями измерения.

В большинстве случаев, поскольку катализатор не критичен для работы двигателя, а просто является устройством контроля выбросов, вы не заметите ничего, кроме Check Engine (MIL).

Почему возникает ошибка P0134

Причин, которые способны привести к ошибке P0134 не так уж и много. Она конкретно указывает на неправильный сигнал, получаемый с определенного датчика. Исходя из этого, можно сделать вывод, что причины ошибки P0134 следующие:

Выход из строя датчика кислорода;
Обрыв проводов;
Короткое замыкание.

Диагностическое оборудование упрощает определение причины неисправности. Если помимо ошибки P0134 инструмент диагностики сообщит о наличии ошибки P0171, это говорит о том, что неисправность связана с обрывом или коротким замыванием. Как известно, ошибка P0171 сообщает о бедной смеси в двигателе. Она возникает совместно с ошибкой P0134 при названных выше неисправностях, поскольку первый датчик кислорода в цепи выхлопа — управляющий для подачи смеси. Соответственно, если он перестает передавать информацию, электронный блок управления снизит количество подаваемого топлива, из-за чего топливовоздушная смесь будет обедненной – это необходимо для предотвращения возможной поломки катализатора.

Стоит отметить, что наиболее часто проблема P0134 связана непосредственно с выходом из строя самого датчика. Не более чем в 5% случаев неисправность возникает по причине короткого замыкания, обрыва в цепи или окисления контактов.

Почему возникает ошибка P0134

Выход из строя датчика кислорода;
Обрыв проводов;
Короткое замыкание.

Причины возникновения ошибки

Код P0102 может означать, что произошла одна или несколько следующих проблем:

Датчик массового расхода воздуха (MAF) может быть загрязнен.
Неисправный датчик массового расхода воздуха.
Утечки всасываемого воздуха.
Электрический жгут или разъемы, подходящие к датчику массового расхода воздуха (MAF) могут быть изношены (обрыв, короткое замыкание, износ, плохое соединение и т.д.).
Клапан продувки паров топлива из бака поврежден и вводит дополнительный воздух во впускное отверстие.
Изношена либо повреждена прокладка под дроссельной заслонкой или впускным коллектором.
Изношены вакуумные магистрали.
Забитый каталитический нейтрализатор (на некоторых моделях).

Обратите внимание, вместе с ошибкой P0102 могут присутствовать и другие коды неисправностей. У вас могут быть коды пропусков зажигания или коды датчиков O₂

Поэтому при диагностике важно получить «общую картину» того, как системы работают вместе и влияют друг на друга

Возможные причины возникновения ошибки P0102

Короткое замыкание проводки на массу, датчик расхода воздуха (MAF/VAF), ECM

Потенциальные причины для этого кода тревоги могут включить: Пакостный или загрязненный массовый поток воздуха sensorFailed maf sensorIntake воздушный датчик leaksMAF электрическая проводка или проблема проводки (открытый, замкнутый накоротко, изношенный, плохое соединение, etc

) Обратите внимание, что другие коды могут присутствовать, если у вас есть P0102

Вы можете иметь коды осечек или коды датчиков O2, поэтому важно сделать общую картину того, как системы работают вместе и влияют друг на друга при постановке диагноза

Роль лямбда-зонда

Датчик кислорода устанавливается на одном из элементов системы отвода отработанных газов. Обычно это коллектор или приемная труба. Его чувствительный элемент размещается так, чтобы он был в постоянном взаимодействии с выхлопными газами.

Задача зонда – определить количество кислорода в выхлопах. Об этом он информирует электронный блок управления двигателем. Последний, в свою очередь, основываясь на данных лямбда-зонда, а также датчика массового расхода воздуха (ДМРВ), корректирует количество топлива, подаваемого во впускной коллектор.

Но производители автомобилей таким образом не столько заботятся о том, чтобы ваша машина потребляла меньше горючего, сколько о том, чтобы она отвечала обязательным требованиям экологичности. Без этого машина попросту не сойдет с конвейера. Кислородный датчик здесь очень важен, ведь если мотор будет потреблять идеальную топливную смесь, количество вредных примесей в выхлопных газах сведется к минимуму.

Техническое описание и расшифровка ошибки P0102

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0102 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Датчик массового расхода воздуха (MAF) – это датчик, установленный в воздухозаборном тракте двигателя транспортного средства, после воздушного фильтра. Используется для измерения объема и плотности воздуха, всасываемого в двигатель. Сам датчик массового расхода воздуха измеряет только часть поступающего воздуха. Это значение используется для расчета общего объема и плотности всасываемого воздуха.

Модуль управления трансмиссией (PCM) использует эти показания вместе с другими параметрами датчика. Для обеспечения надлежащей подачи топлива в любой момент времени, для оптимальной мощности и топливной экономичности.

Обычно этот диагностический код неисправности (DTC) P0102 означает, что в датчике «А» или цепи массового расхода воздуха (MAF) обнаружен низкий уровень сигнала. PCM обнаруживает, что фактический частотный сигнал датчика массового расхода воздуха не находится в заданном ожидаемом диапазоне рассчитанного значения MAF.

Некоторые датчики массового расхода воздуха также включают датчик температуры воздуха. Который выдает еще одно значение, используемое PCM для оптимальной работы двигателя.

Тесно связанные коды неисправностей цепи MAF включают в себя:

P0100 Неисправность цепи массового или объемного расход воздуха «A».
P0101 Сигнал датчика массового расхода воздуха «A» вне допустимого диапазона рабочих характеристик.
P0103 Высокий уровень входного сигнала цепи массового или объемного расхода воздуха «A».
P0104 Прерывистый контур массового или объемного расхода воздуха «A».

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

Обороты на холостом ходу начали падать или «плавать».
Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
Двигатель сильно перегревается, а расход топлива увеличился.
Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
Если часто производится многократный запуск двигателя.
Использование герметиков (особенно силиконовых) для установки лямбда зондов.
Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Как сделать ремонт

Для того, чтобы устранить неприятность в авто в виде ошибки P0122, нужно отремонтировать или заменить электроразъем и провода датчика «А», отвечающего за дроссельную заслонку. Зачастую нет другого выхода, как полностью заменить данный датчик «А».

После внимательной проверки датчика, отвечающего за положение дроссельной заслонки (TPS), разъема и обрывов проводки, необходим ремонт или замена, что позволит полностью избавиться от ошибки P0122.

В обязательном порядке проверяется напряжение на TPS. Проблемы наблюдаются при слишком низких значениях. В этом случае рекомендуется полная замена датчика. Если замена была сделана совсем недавно, иногда необходимо отрегулировать TPS, согласно инструкции к автомобилю.

При отсутствии симптомов и периодических проблемах спасением становится очистка кода. Проводка обязательно проверяется на предмет трений, износов и т.д.
Устранить неполадки и исправить код ошибки P0122 помогут определенные шаги.

Используйте сканер OBD-II для считывания и сохранения данных для выявления времени и обстоятельств появления ошибки.
Коды ошибок следует полностью удалить из памяти компьютера. Затем проводится тест-драйв автомобиля для проявления последующих проявлений неисправности.
Проведите внешний осмотр электропроводов и соединений датчика «А», регулирующего положение дроссельной заслонки для выявления возможных ослаблений и повреждений.
Проведите сравнительный анализ показаний датчиков «А» и «B», отвечающих за положение дроссельной заслонки, с использованием сканера. По окончании производится замена.
Проведите повторную очистку ошибки из компьютерной памяти с автомобильным тест-драйвом для выяснения решения проблемы.

Наряду с ошибкой P0122 возможно появление других кодов, взаимосвязанных с функционированием цепи и датчиков TPS. Наиболее распространенными среди них являются: P0102, P0108, P0113, P0118, P0120, P0121, P0123, P1961, P2135, C0242 и U2100, и т.д.

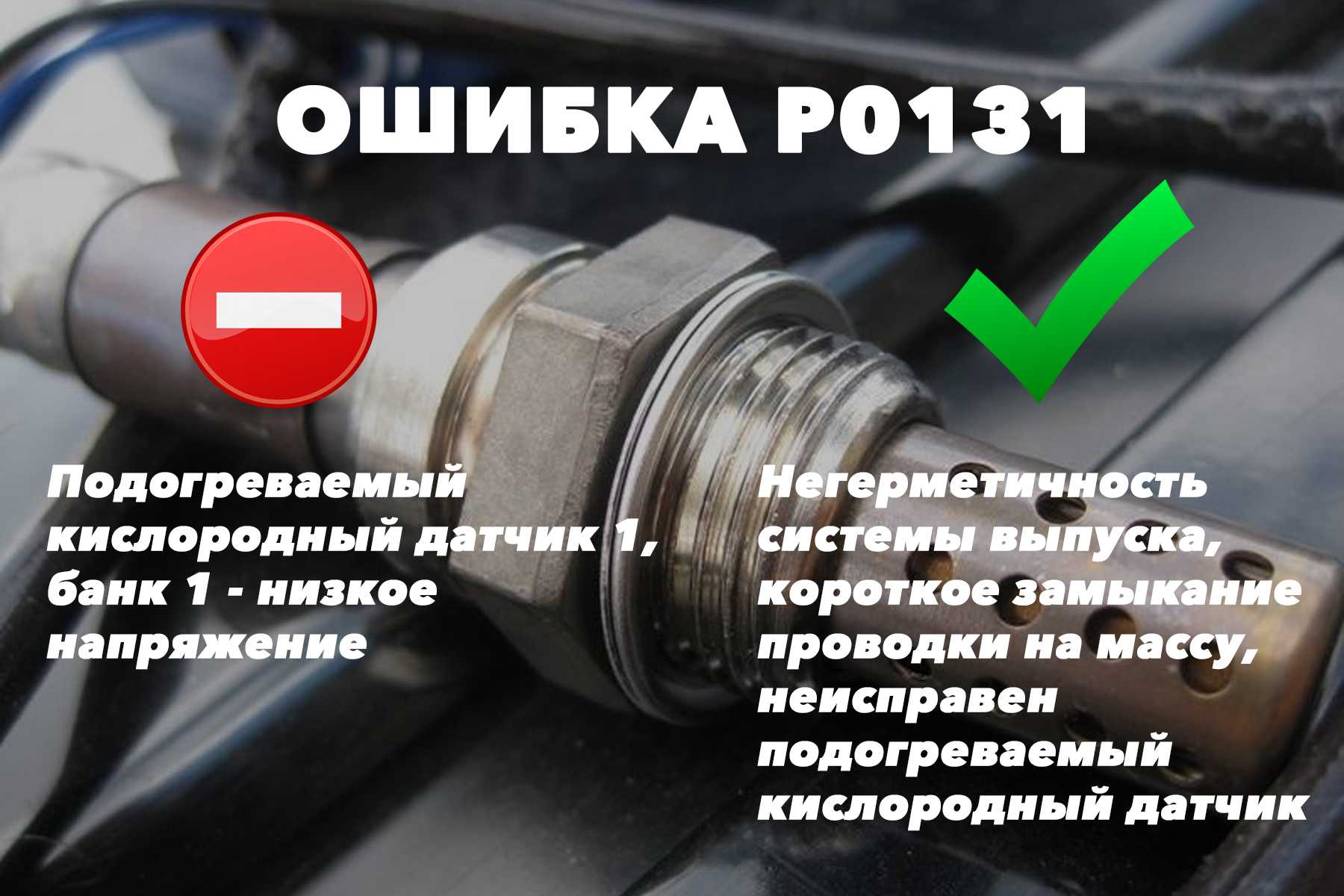

Каковы симптомы ошибки P0131?

При появлении ошибки P0131 на приборной панели автомобиля загорится индикатор Check Engine. ECM автомобиля переведет двигатель в аварийный режим и установит соотношение компонентов топливовоздушной смеси согласно заранее установленным параметрам. Двигатель начнет работать на более бедной топливной смеси во избежание повреждения каталитического нейтрализатора. Это может привести к увеличению расхода топлива.

Выход из строя датчика кислорода приведет к падению мощности и неустойчивой работе двигателя. В худшем случае двигатель автомобиля заглохнет и больше не запустится.

Когда выскакивает ошибка p0130?

Код ошибки p0130 заносится в память электронного блока если после работы двигателя в течении, чуть более минуты, ЛЗ не реагирует или медленно реагирует на изменения, а сигнальная лампочка «чек энджин» на панели приборов загорается спустя 8 сек. после возникновения неисправности приобретшую постоянный характер.

На начальном этапе выхода из строя, управляющего лямбда зонда, ошибка может не иметь тех характерных особенностей поведения автомобиля при появлении данной неисправности. Хотя зачастую, как правило, на высоких оборотах, автомобиль теряет тягу и начинает расходовать больше топлива.

Поэтому если вы стали наблюдать такую работу двигателя и у вашего автомобиля или сделали диагностику сканером, который выдал код P0130, то сначала стоит проверить лямбда зонд и его проводку. И если показания подтвердят, что первый кислородный датчик негоден, то однозначно менять.

Тут, кстати, стоит брать, только оригинальный датчик ЛЗ, так как очень часто у водителей ошибка р0130 проходит лишь на время и вскоре появляется снова. Поэтому многие вместо того чтобы все же поставить оригинальный датчик вырезают катализатор, ставят обманку и перепрошивают «мозг», хотя это в корне не верно, если катализатор забылся, то об этом будут говорить ряд других симптомов и ошибок при сканировании.

Хотя вместе с проверкой кислородного датчика стоит проверить ДМРВ и на наличие подсоса во впуске после расходомера, а также проверить давление топлива и на наличие трещин на выпускном коллекторе до ЛЗ. Такие неисправности могут повлиять на данные передаваемые лямбдой электронному компьютеру.
