Как проверить кондиционер в машине своими руками?

Как снять кондиционер

Для отключения первым делом прекращается подача рабочей жидкости, кондиционер выключается и из него сливается уже залитая жидкость. После этого нужно отключить агрегат от сети и выключить слив. Затем снимаются трубки, подающие жидкость, и кондиционер окончательно убирается со стены. Более подробно об этом процессе можно почитать в статье «Как демонтировать кондиционер своими руками: инструкция, видео».

Ремонт радиатора своими руками

Для этого понадобится:

• мощный паяльник (не менее 250 Вт);
• припой;
• канифоль;
• железные опилки;
• криолит;
• сернокислый натрий;
• два активатора для флюса — хлористый литий и поваренная соль.

Ремонт радиатора своими руками — дело ответственное и непростое

Для начала кондиционер демонтируется и обесточивается. Потом приподнимается крышка, снимаются фильтры и поверх радиатора наливается около полутора литров воды. Если она не вылилась через дренажную трубку, значит, имеет место внутреннее протекание.

После определения локации протечки, она высушивается, очищается и обезжиривается. В случае с медным радиатором, после обработки флюсом накладывается олово, прогревается, и можно приступать к пайке.

Если он алюминиевый, то на зачищенную, обезжиренную и сухую (!) поверхность накладывается железноканифольное вещество, а часть, где будет пайка, натирается раскалённым паяльником. Когда канифоль начнёт растекаться, деталь крепится в зоне пайки припоем из олова и свинца, с добавлением железных опилок.

Проверка работоспособности компрессора

Замена фильтров, устранение течи или дозаправка кондиционера — это первые шаги при утечке хладагента, потемнении изоляции или масла. Но иногда этих мер недостаточно, и нужна более тщательная диагностика компрессора. И по её результатам может оказаться, что компрессору нужен более серьёзный ремонт. Для этого существует экспресс-диагностика масла. Чтобы сделать пробу, понадобится пробирка, шланг и ёмкость для жидкости. Далее следует поступать так:

• выключить агрегат;
• подождать, пока масло стечёт по стенкам трубопровода;
• шланг с краном подсоединить к сервисному порту, а свободный конец опустить в подготовленную ёмкость;
• открыть кран и собрать масло;
• дать маслу отстояться и перелить его в пробирку.

Если масло потемнело и имеет запах гари, то компрессор перегревался. Причинами могли быть: утечка хладагента, засорение внешнего блока, ухудшение обдува вентилятором, отсутствие зимнего комплекта.

Зеленоватый цвет говорит о наличии в масле солей меди. Это значит, что во фреоновый контур попала влага. Опасность состоит в том, что она никак не проявляет себя, а потом компрессор отказывает. Ремонт компрессора и замена масла производятся исключительно в сервисном центре.

Давление в автомобильном кондиционере

Принципиально охладители авто не отличаются от бытовых сплит-систем, разве что в них имеется клапан – регулятор давления и хладон залит другой марки – фреон R134. При этом его потери случаются чаще, ведь режим работы агрегата более экстремальный. Из-за колебаний и вибраций соединения теряют плотность, а в радиатор могут попасть ветки и другие предметы. Да и сам радиатор постепенно забивается всяким мусором. Все эти факторы способствуют потере хладагента.

Но, согласно вышеизложенному, давление в кондиционере не зависит от количества фреона, так что его измерение ничего не даст. Как же тогда понять, потерян хладон, или нет? Один из признаков такой же, как у сплит-систем – отказ режима охлаждения либо падение эффективности. Второй способ доступен на некоторых, но не на всех автомобильных кондиционерах. Это визуальная проверка с помощью специального смотрового глазка, установленного на бачке ресивера – осушителя. Бачок можно обнаружить, следуя по тонкой медной трубке от радиатора охладителя.

https://youtube.com/watch?v=3M5SISSJVfk

Как проверить давление самостоятельно

Для этого необходимо приобрести специальное приспособление, которое называется манометрической станцией. Проконтролируйте, чтобы в комплекте с ней шли шланги и переходник для трубок. Теперь отыскиваем под капотом магистраль с низким показателем давления. Обычно они более толстые, чем магистрали высокого давления.

Снимаем заглушки, наживляем переходник, протираем ветошью места соединения. Отвинчиваем кран на станции, а другой оставляем закрытым, чтобы не допустить утечки хладагента. Включаем двигатель и замеряем давление манометром. Нормальным значением будет показатель в 250-270 кПа.

Рекомендуем: Обшивка дверей ВАЗ-2107 своими руками

Также будет интересно: Материалы для шумоизоляции автомобиля: какие лучше использовать

Как самому заправить кондиционер в автомобиле

Для начала следует определить причину исчезновения фреона. И если причиной является утечка, тогда следует устранить все утечки и только после этого приступать к самой заправке.

Как подобрать хладоген?

До 1992 года в автомобильных кондиционерах применялся фреон R12. В машинах, выпущенных после 1992 года, применяется фреон R134a

Важно заправить именно тот фреон, который указан в технической документации. Можно определить какой фреон необходим по форме входного заправочного штуцера

Форма штуцера под R134a – выше и толще. Также вид фреона можно посмотреть на внутренней стороне капоте.

Сколько нужно фреона для заправки?

Также не маловажен вопрос количества фреона. Он индивидуален для каждого кондиционера. Для отечественных это примерно 800-1000 гр., а для автомобилей иностранного производства можно посмотреть опять-таки на внутренней стороне капота или уточнить у дилера в салоне, где покупали авто.

Примерные цифры для заправки

тип автомобиля	количество хладагента
Малолитражный легковой автомобиль	0.200 — 0.250 кг
Автомобиль с одним испарителем	0,600 — 0,670 кг
Автомобиль с двумя испарителями (двухзонные)	1,100 — 1,200 кг
Кейс-холодильник для «пива»	0,200 кг

• манометрический коллектор, который предназначен для фреона;
• электронные весы, которые с точностью позволят отмерить заправляемый фреон.

При наличии этих инструментов и немного ловкости рук, вы вполне сможете справиться с заправкой кондиционера самостоятельно.

Подготовка к заправке

Очищение системы кондиционирования.

Необходимо очистить полости радиаторов специальной пеной. Для этого у левой ноги переднего пассажира под пластиковым кожухом снять резиновый шланг с дренажного патрубка и ввести пену через шланг очистителя, проведенный в полость радиатора до упора. После – дать поработать кондиционеру 15 минут в режиме рециркуляции на холостых оборотах автомобиля.

Вакуумирование, т.е. удаление из авто кондиционера атмосферного воздуха и остатков паров влаги.

Для этого прогрейте машину на холостых оборотах 10 минут, затем подсоедините вакуумный насос к штуцеру компрессора кондиционера, отверните ниппель и поверните кран, тот, что под штуцером против часовой стрелки. Вакуумировать необходимо по 15 минут 2-3 раза. После полного удаления воздуха и паров необходимо подождать час-два перед основной заправкой фреоном.

Сбор метрологической станции для заправки

Для этого понадобится:

• метрологическая станция
• шланги
• переходник с краном
• баллончик с фреоном

Сборка обычно не составляет трудностей. Крышка баллончика протыкается самостоятельно шипом, располагающимся в кране.

При помощи термометра и влагомера необходимо измерить уровень влажности и температуру воздуха. Далее с помощью колесика калибратора метрологической станции нужно выставить внешнюю температуру воздуха.

Если все показатели приемлемы для проведения процедуры можно начать заправку.

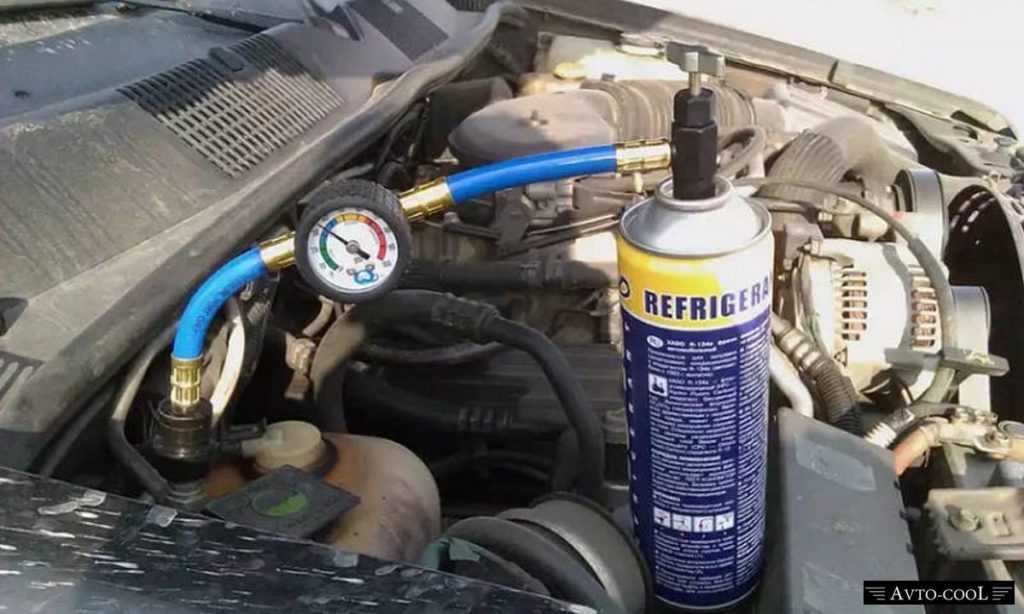

Заправка кондиционера

Зарядка хладагентом производят со стороны низкого давления. В некоторых системах штуцер высокого давления имеет синий цвет с буквенным обозначением H (high), а низкого – черный с буквой L (low). Чтобы не спутать диаметры входных отверстий также делаются разными и у штуцера низкого давления он толще.

Снимите колпачок штуцера магистрали низкого давления, очистите место вокруг.
Наденьте шланг метрологической станции на заправочный штуцер низкого давления.
Заведите двигатель автомобиля и доведите число оборотов до 1500

Зафиксируйте это (можно положить предмет на педаль газа).
Включите рециркуляцию кондиционера на максимум.
Откройте вентиль низкого давления на станции.
Поверните баллон с хладагентом крышкой вниз, затем осторожно отверните кран на крышке баллона.
Произведите заполнение фреоном системы кондиционирования на заведенном двигателе под давлением не выше 285 кПа.
Окончанием заполнения может служить поступление воздуха в салон температурой 6-8οC
Проследите, чтобы в окошке фильтра осушителя не было пузырьков воздуха и жидкость была прозрачной.

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Как часто проверять кондиционер автомобиля

Проверка автокондиционера выполняется как в регламентном, так и аварийном порядке. В первом случае проводится проверка уровня фреона и масла в системе, а также степень герметизации. В соответствии срегламентным ТОбольшинства современных автомобилей соответствующие проверки и дозаправку фреоном необходимо выполнять:

• для машин возрастом до шести лет — раз в два года;
• для машин старше шести лет — один раз в год.

Однако вопрос о том, как проверить автокондиционер зачастую интересует людей, покупающих подержанный автомобиль и не знают о работоспособности кондиционера, ведь продавец всегда будет говорить что либо проблем нет, либо нужно просто заправить фреон. Соответственно, выполнение проверки необходимо в случае, если владелец дает один из следующих ответов:

• кондиционер работает, но нужно дозаправить фреон (хладагент);
• кондиционер заправляли в прошлом году, и в том сезоне он работал;
• на зимнее время был спущен фреон из системы;
• ремень компрессора был снят, порвался, ремень старый и так далее;
• имеются механические повреждения, разгерметизация системы (например, поврежден радиатор, трещины в трубках и прочее).

Обратите внимание, что ремонт автокондиционера может обойтись в цену около 500…1000 долларов. Соответственно, если агрегат даже частично неисправен — можно заводить разговор о снижении общей цены на машину.. Чтобы проверить автокондиционер своими руками, необходимо выполнить диагностику отдельных составных частей системы кондиционирования

Если появился неприятный запах при включенном кондиционере имеет смысл почистить его с помощьюспециальных очистителей

Чтобы проверить автокондиционер своими руками, необходимо выполнить диагностику отдельных составных частей системы кондиционирования. Если появился неприятный запах при включенном кондиционере имеет смысл почистить его с помощьюспециальных очистителей.

Что проверять

На практике существует список типовых узлов и частей системы кондиционирования, которые теоретически могут выйти из строя, поэтому их необходимо проверить при появлении признаков их неисправности. Перечислим их порядку:

• Конденсор. Этот узел обеспечивает охлаждение фреона. При его частичном выходе из строя или загрязнении соответствующее охлаждение будет выполняться с низкой эффективностью. При этом обычно происходит перегрев и повышение давления в системе кондиционирования.
• Компрессор. Он обеспечивает рабочее давление в системе. Обычно его выход из строя обусловлен разгерметизацией системы, износ прокладок, ослабевание натяжения приводного ремня, износ сальников, подшипников, появление трещин в корпусе и банальное загрязнение.
• Испаритель. При его выходе из строя в салоне появляется неприятный запах, а также возможно появление влаги на воздуховодах. Обычно причинами поломки испарителя является коррозия его корпуса либо забитая сливная трубка.
• Ресивер. В его задачи входит удаление излишков влаги из кондиционируемого воздуха и очистка его от частиц износа. Об выходе из строя ресивера может указывать постоянное покрытие шлангов конденсатом.
• Терморегулирующий вентиль (ТРВ). В его задачи входит контроль уровня хладагента, а также регулировка давления в соответствии с количеством фреона, и с температурой. При выходе из строя терморегулирующего вентиля наблюдается неустойчивая работа кондиционера, его периодическое отключение, обмерзание шлангов, неровная подача холодного воздуха в салон.
• Датчик давления. Он предназначен для аварийного отключения кондиционера в случае критического падения уровня хладагента в системе.
• Вентилятор. Дополнительными вентиляторами оснащаются не все кондиционеры. Они предназначены для дополнительного охлаждения хладагента. Обычно неисправность вентилятора обусловлена выходом из строя его подшипника либо поломками в электросети автомобиля.

Зачастую при диагностике состояния кондиционера также проверяют герметичность системы, наличие утечек хладагента. Это лучше сделать в условиях автосервиса, но можно провести ряд проверок и самостоятельно.

Зависимость давления в автокондиционере от температуры — Детейлинг-мастерская Adrenaline Garage

Данные таблицы носят справочный характер, на них можно ориентироваться при диагностике. Давление в контуре автомобильного кондиционера зависит не только от температуры окружающего воздуха и количества фреона, но и от текущих оборотов двигателя и других конструктивных особенностей конкретного автомобиля.

Важно понимать что низкое давление в контуре далеко не всегда свидетельствует о недостатке хладона, а высокое давление не означает что кондиционер перезаправлен. Хладагент в систему кондиционирования воздуха заправляется только установленному производителем весу, а не по давлению в контуре!

Зависимость давления R134a в автокондиционере от температуры окружающей среды

Температура окружающеговоздуха	Порт низкого давления	Порт высокого давления	Давление фреонапри выключенном компрессорев зависимости от температуры в контуре
ºC	ºF	psi	bar	psi	bar	psi	bar
18	65	25 — 35	1.72 — 2.41	135 — 155	9.31 — 10.69	63	4.37
21	70	35 — 40	2.41 — 2.76	145 — 160	10.00 — 11.03	71	4.90
24	75	35 — 45	2.41 — 3.10	150 — 170	10.34 — 11.72	79	5.46

27
89
40 — 50
2.76 — 3.45
175 — 210
12.07 — 14.48
88
6.06

29
85
45 — 55
3.10 — 3.79
225 — 250
15.51 — 17.24
94
6.48

32
90
45 — 55
3.10 — 3.79
250 — 270
17.24 — 18.62
104

7.15

35
95
50 — 55
3.45 — 3.79
275 — 300
18.96 — 20.68
114
7.86

38
100
50 — 55
3.45 — 3.79
315 — 325
21.72 — 22.41
125
8.62

41
105
50 — 55
3.45 — 3.79

330 — 335
22.75 — 23.10
137
9.43

43
110
50 — 55
3.45 — 3.79
340 — 345
23.44 — 23.79
145
9.99

В измерительном оборудовании для рынка США шкала обычно в psi — фунт на квадратный дюйм (фунт-сила на квадратный дюйм). Манометры, выпущенные на рынок России зачастую градуированы в барах 1 bar = 14,5038 psi = 100 kPa.

Часто бары ошибочно называют атмосферой, но это разные единицы измерения (техническая атмосфера — at, физическая атмосфера — atm): 1 bar = 1,0197 at = 0,98692 atm. В зависимости от класса точности манометра, такая путаница между атмосферами и барами не приведет к погрешностям измерений.

Причиной повышенного давления в контуре автомобильного кондиционера зачастую является недостаточное охлаждение конденсатора, по причине его загрязнения или выхода из строя вентилятора. Воздух и другие неконденсируемые примеси в хладагенте часто становятся причиной аномального роста давления в контуре автокондиционера. Так же высокое давление может свидетельствовать о проблемах проходимости системы, неправильной работе дросселирующего устройства или переизбытке фреона.

Причиной низкого давления на всасывающей магистрали (низкого давления перед компрессором) может служить как недостаток фреона, так и нарушение в работе расширительного устройства или засор. Причиной низкого давления на линии нагнетания (высокого давления после компрессора) может так же являться высокий износ компрессора. Поэтому далеко не всегда пониженное давление в контуре означает низкий уровень хладагента.

В случае возникновения трудностей с диагностикой климат-системы Вашего автомобиля обращайтесь в нашу мастерскую. У нас есть всё необходимое оборудование и специалисты для качественной диагностики и заправки автомобильного кондиционера в Красноярске.

Переходим к диагностике

Итак, мы определили самые важные узлы системы и теперь начинаем самостоятельную диагностику. Даже, если у Вас ранее не было опыта таких работ, она может быть довольно эффективной. Включаем кондиционер и ожидаем шума работы компрессора. Трогаем рукой металлическую часть обратной магистрали. Секунд через 10-15 Вы почувствуете, как рука начинает обледеневать в буквальном смысле слова.

Осторожно дотрагиваемся до металлической трубки, соединяющей компрессор с радиатором. Как правило, она или теплая, или довольно горячая, если на улице температура превышает хотя бы 20°С. Проверяем состояние наиболее тонкой магистрали, которая ведет к радиатору от компрессора

Плохо, если она будет очень горячей, потому что это признак загрязненности системы, либо перенасыщения фреоном, либо поломки вентилятора

Проверяем состояние наиболее тонкой магистрали, которая ведет к радиатору от компрессора. Плохо, если она будет очень горячей, потому что это признак загрязненности системы, либо перенасыщения фреоном, либо поломки вентилятора.

Если подобные действия не привели к одному из описанных эффектов, нужно обращаться к опытным автокондиционерщикам. В этом случае придется замерить давление в системе — не исключено, что речь идет об утечке хладагента или других, гораздо более серьезных неисправностях.

В таких случаях поможет внимательный осмотр трубок с их местами крепления, ресивера-осушителя, компреcсора, радиатора кондиционера. Если имеются налицо следы запотевания, масляные потеки, следы грязи, значит, стоит опасаться утечки фреона из системы.

Диагностика системы охлаждения салона

Лучший способ досконально разобраться с кондиционером – обратиться в специализированную мастерскую, где герметичность системы испытают вакуумным стендом и проконтролируют работу нагнетателя, ТРВ и ресивера. Если подобной возможности нет, вам придется действовать самостоятельно. Ниже представлен алгоритм, как проверить компрессор кондиционера и остальные элементы климатической установки:

1. Запустите двигатель и нажмите кнопку «А/С» включения охладителя. Если в машине установлен климат-контроль, отрегулируйте его на минимальную температуру воздуха.

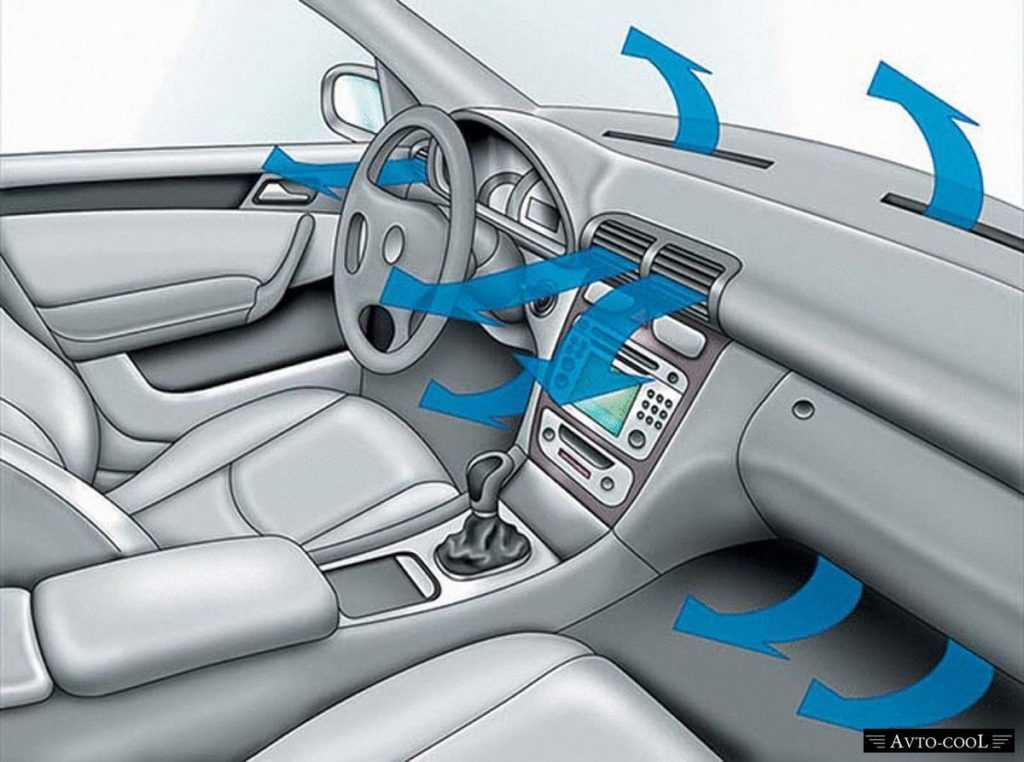

2. Проверьте подачу холодного воздуха через салонные решетки на холостом ходу и в процессе движения.
3. Нет или мало холода при работе двигателя на месте? Скорее всего, внешний радиатор забит грязью и листьями, его нужно срочно прочистить. Иначе фреон в трубках перегреется, давление поднимется и может случиться прорыв либо излишек газа будет сброшен клапаном в атмосферу.
4. Заглушите мотор и откройте крышку капота. Найдите все узлы и трубки охлаждающего контура – ресивер, конденсор и компрессор. Отличить последний от насоса гидроусилителя руля можно по трубкам, идущим к радиатору.
5. Срабатывание электромагнитной муфты компрессора вы можете проверить без фреона в системе и даже без приводного ремня. Для этого отключите от нее штатный разъем и куском провода соедините контакт с плюсовой клеммой аккумулятора. Муфта должна сработать и «подтянуть» шкив, чтобы ремень мог вращать ось нагнетателя.
6. Снова заведите двигатель, включите систему в режим охлаждения и возьмитесь ладонью за толстую трубку, идущую из салона к компрессору. В течение 3-5 сек. после включения она должна стать ледяной. Если это не так, то в контуре нехватка хладагента из-за утечки через соединения или пробитый радиатор.
7. Аккуратно потрогайте трубку, соединяющую нагнетатель с конденсором. При температуре на улице до 20 °С она должна быть теплой, а во время жары – сильно горячей.
8. Прикоснитесь к тонкой магистрали, проложенной от внешнего радиатора внутрь салона. Она не должна быть очень горячей в любую погоду.
9. Напоследок внимательно осмотрите стыки и видимую часть конденсора на предмет масляных потеков, свидетельствующих о разгерметизации системы.

Подобное тестирование нельзя назвать объективным, ведь обычный автолюбитель может и ошибиться. Поэтому при малейшем подозрении стоит посетить автосервис при первой возможности.

Определенные сложности с диагностикой системы кондиционирования возникают в зимнее время, когда электроника не желает включать охлаждение из-за низкой температуры воздуха. Чтобы его запустить, следует прогреть двигатель до рабочей температуры и максимально натопить салон. Тогда сработают соответствующие датчики и кондиционер включится, если он исправен.

Если при покупке авто вам говорят, что система кондиционирования работает, но просто порвался ремень или надо заправить фреон, не доверяйте такому продавцу. Досконально проверить охладитель без привода вы не сможете, поэтому сразу договаривайтесь о снижении цены автомобиля на 300-500 у. е.

Любой, кто приобретает автомобиль, оснащенный кондиционером, и особенно бывший в употреблении, должен понимать, что его ремонт и обслуживание могут вылиться не в одну сотню долларов. Даже, если на момент покупки это технически совершенное и исправное оборудование, оно может ломаться и даже полностью выходить из строя. Вот по этой причине нужно знать, как проверить кондиционер в машине своими руками.

Все следует начинать еще на этапе приобретения транспортного средства в разговоре в предыдущим владельцем. Если выяснится, что его давно не заправляли, или треснула трубка, или спускался фреон, или что-то подобное, то до покупки нужно подъехать к специалистам для оценки ремонта. А он может достигать сотен долларов.

Продолжаем проверку кондиционера — основные виды поломок

К числу наиболее распространенных поломок, связанных с кондиционером в автомобиле, относят следующие:

• выход из строя конденсора, который отвечает за охлаждение хладагента. При сильном загрязнении, эффективность процесса охлаждения снижается. Происходит перегрев и повышение давления в системе в целом;
• поломка компрессора. На это могут указать маслянистые потеки на его поверхности и возрастающий шум. Обычно это бывает связано с разгерметизацией системы с последующим подтеканием хладагента. Всему виной изношенные прокладки, трещины на корпусе, ослабевание натяжения ремня привода, износы сальников, попадание крупных частиц грязи в систему и др.;
• неисправный испаритель обычно идентифицируют по возникновению неприятного запаха в салоне и/или влаге. Причина его выхода из строя — коррозионные процессы и закупоривание сливной трубки;

поломка ресивера. Этот фильтрационный элемент авто кондиционера предназначается, чтобы удалять излишки влаги из системы и очищать ее от частиц износа. Как правило, он ломается, если нарушают саму технологию заправки оборудования или серьезного загрязнения

Обращайте внимание при эксплуатации на случайное выключение кондиционера либо намерзание конденсата на его шлангах;
выходить из строя может и терморегулирующийся вентиль. Дело в том, что контроль за объемом хладагента и регулировка его дополнительной подачи зависит от давления в системе и температуры

Неисправности вентиля обычно выглядят как: неустойчивая работа кондиционера или периодическое отключение, неровная подача холодного воздуха в салон, обмерзание шлангов и т.п.;

• поломка датчика давления. Его задачей является аварийное отключение устройства при критических значениях объема охлаждающего вещества. Неисправности датчика могут быть вызваны механическими повреждениями или быть связаны с электроникой (наподобие выхода из строя реле, предохранителя);
• неисправный вентилятор. Его функция заключается в дополнительном охлаждении вещества-хладагента, однако не все типы кондиционеров автомобиля им оснащаются. Свидетельством поломки могут стать шумы в работе или, наоборот, полное отключение. Причина чаще всего кроется в нарушении работы электроцепи, износе подшипника.

Наиболее верным признаком работоспособности автомобильного кондиционера является проверка герметичности кондиционера — в этом нам поможет температура в салоне и ощущение холода. Для измерения возьмите электронный градусник и вставьте его щуп в дефлектор, после чего включите прибор на максимальное охлаждение. Если в ближайшее время температура покажет 10°С или ниже, значит, оборудование функционирует нормально.

Видеосовет проверка кондиционера в автомобиле самостоятельно:

2 Как искать утечку в кондиционере – правила диагностики

Диагностика кондиционера автомобиля в случае его некорректной работы начинается с визуального осмотра внешних узлов и деталей. Элементы климатической системы могут в ходе эксплуатации получить механические повреждения. Именно они чаще всего вызывают утечку хладагента вследствие разгерметизации труб.

При обнаружении механических повреждений точно выявите место утечки. Раньше поиск утечек в климатических системах выполнялся с помощью специальной газовой горелки. При попадании фреона в пламя огонь изменяет свой цвет и становится зеленым. Однако сегодня такой способ считается не только малоэффективным, но и по-настоящему опасным, так как при горении фреона выделяется очень опасное для человека, ядовитое вещество фосген.

В настоящее время для поиска утечки используют два способа:

• электронный искатель течи;
• ультрафиолет.

Проще всего использовать специальный течеискатель. Это технологичное устройство, способное уловить в воздухе даже незначительное количество паров фреона. Благодаря высокой чувствительности, прибор позволяет обнаруживать утечки в объеме 5-10 г в год. Большая часть таких течеискателей отличается высокой функциональностью и вполне может быть использована в домашних условиях. Профессиональные течеискатели более эффективны. Однако даже они не дают 100 % гарантии простого и быстрого обнаружения места утечки. Устройство может обнаружить облако газов фреона, однако разобраться, откуда это облако появилось, не всегда легко.

Сложнее всего найти место утечки с помощью специального оборудования, если оно обнаруживает газы фреона в месте, где в непосредственной близости друг от друга располагается несколько трубок климатической системы. В этом случае может потребоваться снятие всех трубок поочередно и их индивидуальная проверка на герметичность.

Нужно понимать, что профессиональные течеискатели более эффективны для диагностики кондиционеров, поэтому лучше не «колхозить», а обзавестись таким устройством

Для обнаружения проблем системы кондиционирования можно использовать и ультрафиолет. Для такой диагностики предварительно добавьте вместе с маслом и фреоном в устройство специальный краситель, способный обеспечить яркое свечение газа при его попадании под ультрафиолетовые лучи. Краситель никак не сказывается на функциональности системы. Окрашенным фреоном заполните кондиционер полностью. Не стоит пытаться сэкономить на хладагенте, заправляя устройство только частично. Неполная заправка может намного усложнить процедуру поиска течи, а также крайне негативно скажется на климатической системе в целом.

После заправки авто не обязательно сразу искать проблему в кондиционере. Если устройство работает, и утечка не слишком сильная, можно эксплуатировать транспортное средство и приступать к диагностике только после того, как вы заметите существенное ухудшение в работе устройства. Для поиска утечки нужно поставить авто в гараж и просветить все его трубки и узлы специальной ультрафиолетовой лампой. Чем темнее будет в помещении при проверке, тем проще будет заметить ядовито-желтое свечение красителя под ультрафиолетовым излучением.

Диагностика кондиционера своими руками считается достаточно проблематичной, так как для проверки всех магистралей устройства на наличие утечки требуется демонтаж некоторых элементов устройства с автомобиля. К примеру, очень тяжело добраться до испарителя, спрятанного в торпеде. Чтобы проверить его без демонтажа, придется проверять дренажную трубку ультрафиолетом. Если поиск не дал результатов – можно воспользоваться течеискателем.

Точность диагностики еще сильнее снизится в случае, если устройство уже разбиралось и демонтировалось. Тогда герметичность трубок и магистралей может оказаться не идеальной. Из-за этого в ходе проверки возможно нахождение нескольких слабых утечек, которые в действительности могут и не являться реальными проблемами. Для повышения шанса обнаружения места неисправности рекомендуем одновременно пользоваться сразу двумя методами диагностики.

Почему давление не зависит от количества хладона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость. Подробнее принцип работы сплит-системы описывается в отдельной публикации.

Напомним: фреон – это вещество, кипящее при отрицательной температуре (в обычных условиях). Чтобы повысить точку испарения / конденсации, давление в контуре принудительно увеличивается компрессором.

Номограмма отражает, насколько меняется давления хладона R410a в зависимости от температуры окружающей среды. Четко установленных границ не существует

Напор хладона в системе зависит от нескольких основных факторов:

• температуры окружающей среды и воздуха в помещении;
• рабочего режима кондиционера;
• степени загрязнения теплообменников и воздушных фильтров;
• марки заправленного хладагента;
• других, менее существенных факторов.

Справка. Бытовые охладители обычно заправляются двумя марками фреонов – R22 и R410a. Автомобильные кондиционеры заполняются хладоном R134a, старые модели – R12.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
2. Нагреем сосуды до одинаковой температуры 20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.

Вывод. Рабочее давление в кондиционере никак не зависит от объема фреона внутри системы, измерять его без учета температуры бессмысленно.
