Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

бокс; дуга-поперечина.

Преимущества экспедиционных багажников:

более функциональный; вмещает в себя много разнообразных вещей любой конфигурации; вмещает крупногабаритные предметы; защищает крышу от повреждений сверху; не заслоняет вид автоводителю.

Недостатки экспедиционного багажника:

ограничение веса багажа; расход топлива увеличивается; трудность в укладке тяжелого груза; при неправильной фиксации есть опасение потери части груза; сниженная аэродинамика; плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Чтобы изготовить самодельный багажник на крышу автомобиля, следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа. Определение количества креплений для багажника на крышу автомобиля своими руками:

четыре точки опоры подойдут для хэтчбеков и седанов; если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает. Так же понадобятся инструменты и компоненты:

сварочный аппарат; электроды; линейка; рулетка строительная; угловая шлифовальная машинка; диски по металлу; дрель; сверла; насадка для зачистки сварных швов; комплект монтажных компонентов; хомуты для креплений глушителей; монтажная пена; краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

Определить длину поперечен. Они должны быть одинаковые по своим размерам. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие. Сварить части багажника, зачистить сварочные швы. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные». Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

Сетчатое основание — практичное решение для экспедиционного багажника

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

бокс;
дуга-поперечина.

Преимущества экспедиционных багажников:

более функциональный;
вмещает в себя много разнообразных вещей любой конфигурации;
вмещает крупногабаритные предметы;
защищает крышу от повреждений сверху;
не заслоняет вид автоводителю.

Недостатки экспедиционного багажника:

ограничение веса багажа;
расход топлива увеличивается;
трудность в укладке тяжелого груза;
при неправильной фиксации есть опасение потери части груза;
сниженная аэродинамика;
плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

четыре точки опоры подойдут для хэтчбеков и седанов;
если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Статья в тему: Что является причиной появления черного выхлопа, в чем опасность и как бороться

Самодельный багажник с бортиками

сварочный аппарат;
электроды;
линейка;
рулетка строительная;
угловая шлифовальная машинка;
диски по металлу;
дрель;
сверла;
насадка для зачистки сварных швов;
комплект монтажных компонентов;
хомуты для креплений глушителей;
монтажная пена;
краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

Определить длину поперечен. Они должны быть одинаковые по своим размерам.
Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
Сварить части багажника, зачистить сварочные швы.
Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Статья в тему: Mitsubishi Lancer Evolution X, обзор Джереми Кларксона

Технология изготовления

Чтобы быстро, правильно и качественно изготовить своими руками багажник на крышу автомобиля, важно проводить работы в такой последовательности:

Подготовить все необходимые материалы и инструменты.
Составить чертеж будущей конструкции, а также принципа ее монтажа.
Изготовить багажник согласно замерам и разработанному чертежу конструкции.
Зафиксировать готовый багажник на крыше автомобиля выбранным способом.

Перед началом работ немаловажно произвести замеры крыши автомобиля, на которую будет устанавливаться багажник. А при разработке чертежа будущего багажника учитывать не только это, но и геометрию крыши

Необходимые инструменты и материалы

Основной деталью, без которой не обойтись в процессе изготовления багажника, является подходящий металл. Также в процессе работы пригодятся такие компоненты и приспособления:

Сварочный аппарат;
Болгарка с насадками для резки металла;
Монтажная пена;
Хомуты для автомобильных глушителей;
Набор шлифовальных инструментов;
Стеклоткань плотность которой составляет не меньше 300 г/м 2 .

Для изготовления багажника на крышу автомобиля своими руками понадобится сварочный аппарат

Для финальной стадии создания багажника и обеспечения его длительной эксплуатации, потребуется автомобильная краска. Цвет краски может быть любым. Однако лучше всего смотрятся на машине багажники, окрашенные в тон корпуса машины, а также серебристым или черным цветом.

Чертеж

Для создания чертежа будущего багажника необходимо произвести ряд замеров:

Измерить расстояние между имеющимися рейлингами;
Просчитать длину крыши и определить размеры отступов от края.

Учитывая вес металлических компонентов и необходимую грузоподъемность багажника, рассчитывает необходимое количество материала, а также схематически изображается внешний вид будущей конструкции.

После проведения всех расчетов необходимо составить точный чертеж планируемого к изготовлению багажника на машину, с нанесенными на схему размерами деталей. При этом на чертеже обязательно должны присутствовать такие элементы конструкции:

Общие габариты изделия;
Длина и точки размещения поперечных усиливающих перемычек;
Высота бортиков будущей конструкции;
Днище багажника.

При разработке проекта следует учитывать, что багажники для крыши, имеющие прямоугольную или квадратную форму, создают существенное сопротивление воздуху в процессе движения автомобиля. Из-за этого могут серьезно пострадать аэродинамические показатели машины. Чтобы этого не случилось, рекомендуется делать багажник с обтекаемым передним бортом.

Изготовление

Процесс изготовления багажника на крышу легкового автомобиля своими руками имеет такую последовательность действий:

Внимательно изучить созданный проектный чертеж.
Выполнить обрезку металла, для создания рамы багажника. Работа выполняется с помощью болгарки.
Из подходящего металла болгаркой нарезать элементы, которые станут впоследствии ребрами жесткости изделия. При отсутствии необходимости в перевозке очень тяжелых грузов, достаточно заготовить по два продольных и поперечных элемента.
Сварить между собой куски металла так, чтобы получилось два одинаковых прямоугольника. Один из них будет являться низом багажника, а второй необходим в качестве борта.
Нижний прямоугольник усилить, приварив к нему, на одинаковом расстоянии друг от друга, ребра жесткости.
Срастить между собой низ конструкции и борта. Сделать это можно приварив по углам прямоугольников, размещенных друг над другом, и в нескольких точках по сторонам металлические пруты или трубки меньшего чем основная конструкция диаметра.

Пример багажника на крышу автомобиля своими руками

По окончанию сварочных работ металл слегка шлифуется и окрашивается в выбранный для конструкции цвет.

Крепление на крыше автомобиля

Для установки автобагажника на крышу автомобиля своими руками потребуются рейлинги, смонтированные по бокам. Если их нет, данные элементы также можно изготовить самостоятельно. Для этого необходимо:

Из металлической трубы с помощью болгарки вырезать два куска одинакового размера, подходящего под длину крыши.
На металл обильным слоем со всех сторон наносится монтажная пена и оставляется до полного высыхания.
После затвердевания пены, с помощью шлифовальных инструментов, изделиям придается необходимая форма.
Полученные поперечины в 2-3 слоя покрываются стеклотканью.
Готовые рейлинги окрашиваются в черный, или любой другой подходящий цвет.

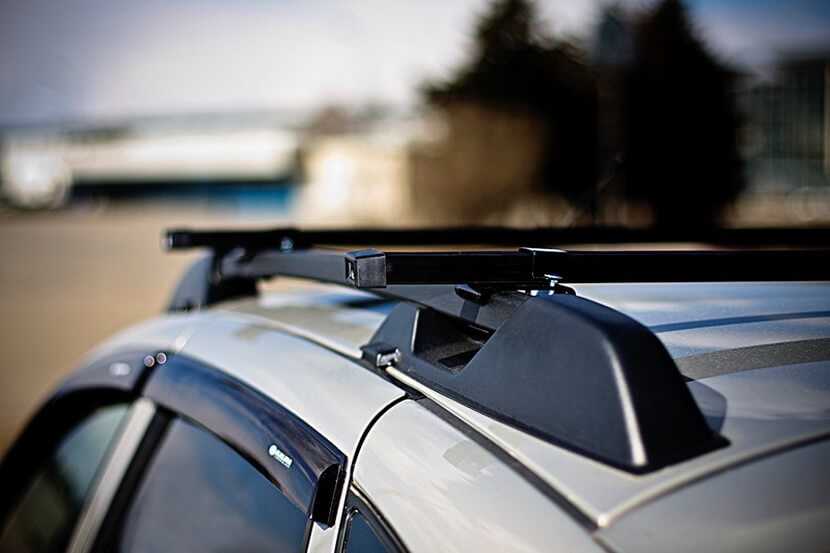

Изготовление поперечин для рейлингов и установка багажника на крышу

Порядок работы по монтажу поперечин на рейлинги автомобиля, рассмотрим на примере использования мебельного профиля и U-образных болтов, представляющих собой скобу с нарезанной на обоих ее концах резьбой. Такой способ применим для любого профиля, если концы его будут выступать за наружные грани рейлингов.

Изготовление поперечин своими руками

Для изготовления поперечных опорных балок накрышного багажника и крепления их на рейлинги необходимо:

отрезать выбранный профиль по замеренной длине в количестве 2 штук — для передней и задней поперечины;
разметить и просверлить с обоих концов каждой балки по два отверстия под концы U-образной скобы, обработать их антикоррозийным составом;
покрасить поперечины в желаемый цвет либо покрыть их термоусадочной трубкой для защиты от воздействия влаги;
желательно установить заглушки на торцы поперечин, в случае с мебельным профилем, их можно купить в соответствующих магазинах, а при использовании другого материала, следует проявить фантазию и сделать торцы аккуратными и эстетичными;
обработать U-образные болты антикором;
насадить резиновую трубку на нижнюю часть скобы, которая будет соприкасаться с рейлингом, и установить ее в нужном месте;
продеть концы болтов в отверстия на поперечине, предварительно установив резиновую прокладку между поперечиной и верхом рейлинга, и затянуть крепление, не забыв поставить под гайки широкую шайбу.

Такое крепление может быть быстро установлено, когда возникает необходимость в перевозке груза на крыше автомобиля, и также легко и быстро демонтируется. Вместо U-образных болтов для крепления поперечин на рейлинги своими руками, можно изготовить скобу из металлической полосы, закрепив ее обычными болтами.

Рейлинги своими руками

В каждом отдельном случае варианты крепления можно доработать, сделав их более эстетичными и органично вписывающимися в дизайн экстерьера. Например, хорошо будет смотреться вариант поперечин, концы которых не выходят за наружные грани рейлингов. В этом случае, можно просто изготовить скобу из металлической полосы, шириной равной ширине профиля. Такая скоба, захватывая рейлинг и поперечину с торца, одновременно обеспечит надежное крепление профиля и станет заглушкой его отверстия. Для закрепления такой скобы можно использовать мебельные винты с аккуратной головкой.

Как ездить с багажником на крыше

Загруженный автобокс на крыше смещает центр тяжести автомобиля вверх, что ведет и изменению устойчивости и поведения машины на дороге. К таким изменениям надо привыкнуть, чтобы не попасть в неприятную ситуацию.

Смещение центра тяжести вверх ведет к неустойчивости машины на больших скоростях, что особенно чувствуется в поворотах. В повороте на автомобиль с высоким центром тяжести действует центробежная сила, ось которой также смещается вверх и кнаружи, и которая стремится опрокинуть автомобиль за пределы дороги.

При торможении вес машины больше давит на переднюю ось, а задняя разгружается, что приводит к уменьшению сцепления задних колес с дорогой, в результате чего увеличивается тормозной путь. Если возникает необходимость объехать препятствие одновременно с торможением разгруженная задняя ось увеличивает возникновение заноса.

При езде на автомобиле с груженым багажником на крыше лучше не развивать скорость более 100 км/ч на прямых участках и снижать скорость на поворотах, чтобы проходить их спокойно. Всегда помните, что автобокс на крыше делает машину менее маневренной, неустойчивой, склонной к заносам и увеличенному тормозному пути. Лучше увеличить дистанцию в потоке до других машин.

Как сделать поперечины своими руками

Самостоятельное изготовление багажника на рейлинги автомобиля позволить сэкономить приличную сумму денег, не требуя при этом никаких особых навыков.

Существует несколько способов изготовления поперечин, все они отличаются по сложности и практичности.

Профильная труба

Самый простой и быстрый метод. Необходимо подготовить профильную трубу (20×40) и 4 хомута для крепления. Дальнейшие действия выглядят так:

определяемся с размерами перекладин и делаем заготовки из металлопрофиля;
сверлим отверстия для хомутов, которые в дальнейшем будут фиксировать рейку;
заготавливаем металлические пластины, которые также предназначены для крепления поперечины;
покрываем все детали термоусадкой или краской;
монтируем конструкцию на рейлинги.

Профильная труба 20х40 для изготовления рейлинга

Такой багажник рекомендуется использовать только при перевозке груза, поскольку он не отличается хорошей аэродинамичностью и будет создавать дополнительный шум при езде.

Мебельный профиль

Практичный вариант, предотвращающий возникновение лишнего шума. Из материалов понадобятся:

мебельный профиль с толщиной стенки 1 и более миллиметров;
U-образные крепежные элементы;
шайбы, гайки и болты;
резина толщиной около 1 см;
заглушки.

Процесс изготовления отличается простотой, самое сложное в нем – это качественное произведение замеров. Этапы работы:

сверлим отверстия в профиле, учитывая при этом ширину профиля и диаметр U-образного крепежа;
окрашиваем перекладины в необходимый цвет;
на U-образное крепление надеваем уплотнительную резину (для этих целей идеально подходят пористые трубки, при помощи которых утепляют трубы);
собираем конструкцию. Крепежные элементы устанавливаем под рейлингами, надеваем перекладину через просверленные отверстия. Между перекладиной и рейлингами кладем резину, которая будет выполнять функции уплотнителя и изолятора. Зажимаем конструкцию.

Основным преимуществом данного вида изготовления является то, что поперечины могут устанавливаться на разном расстоянии, которое определяется габаритами перевозимого груза и маркой авто

Однако важно знать, что максимальная грузоподъемность таких багажников на рейлинги – не более 60 кг

Рейлинги своими руками

Аэродинамический профиль

Вариант для тех, кто имеет опыт работы со сварочным аппаратом, а в рейлингах транспортного средства имеются специальные крепежные отверстия. Для работы понадобятся:

аэродинамический металлопрофиль;
металлический уголок (50×50×4 мм);
крепежные элементы (шайбы, гайки, болты);
краска и кисть;
сварочный аппарат;
защитная маска для глаз и органов дыхательной системы.

Алгоритм действий таков:

нарезаем профиль необходимой длины, учитывая то, что по бокам будет привариваться уголок;
уголок нарезаем на куски по 25 см, на нем отмечаем и высверливаем отверстия для крепежа;
свариваем профиль и уголки;
зачищаем сварные швы, отверстия обрабатываем антикоррозийным средством;
окрашиваем готовую конструкцию (лучше делать это через некоторое время после сварки, иначе краска быстро отслоится);
после высыхания краски можно приступать к монтажу.

Весь процесс занимает около 2-3 часов времени, а монтаж готовых поперечин – не больше 15 минут.

Бывалые автомобилисты подсчитали, что самостоятельное изготовление поперечин на рейлинги обходится в 2-3 раза дешевле, нежели приобретение готовых. А при правильном подходе их качества и внешний вид ничем не уступают фабричным устройствам.

Похожие публикации

Багажник на крышу авто своими руками

Для того, чтобы изготовить своими усилиями багажник, предназначенный для крыши вашего автомобиля, вам необходимо сделать следующее:

Подбираем материал для изготовления багажника:

Для начала необходимо подобрать материал, из которого вы будете изготавливать данную конструкцию. Самым лучшим материалом будет метал, так как он прочен и надежен. Но для такого багажника необходим материал с небольшим весом, и надежными, прочными характеристиками. Самым подходящим вариантом будет сплав из алюминия, потому что этот метал легко подвергается обработке и формированию нужной формы, не подвержен коррозии, и имеет небольшой удельный вес. Также некоторые применяют профильную тонкостенную трубу для изготовления багажников.

Одним из самых экономичных материалов для изготовления багажника является листовая нержавеющая сталь. Многие используют именно ее для изготовления подобных конструкций. Но недостатком такого материала является большой вес и высокая стоимость.

После того, как вы выбрали материал, из которого будете делать багажник, важно произвести точные замеры авто. Благодаря этому, вы сможете просчитать необходимое количество материала, его вес, и приблизительную цену. Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:

Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:

борты;
каркас;
несущая часть (панель) — дно багажника, которое служит его усилением;
перемычки — элементы, усиливающие багажник.

Передний борт можно сделать обтекаемым, что существенно улучшит аэродинамические свойства.

Теперь, когда определились с материалом, необходимо следовать нижеуказанной подробной инструкции:

Вырезаем профиль согласно заранее подготовленной схеме, используя для этого болгарку;
При помощи сварки изготавливаем периметр багажника. Эта деталь будет иметь прямоугольную форму;
Получившийся периметр следует усилить наварив на него прямые перемычки. Для более крепкого усиления можно наварить перемычки между собой, в результате чего получится решетчатое основание багажника;
К передку багажника следует приварить дугу из металлопрофиля, для создания более обтекаемой формы и улучшения аэродинамических свойств;
Далее необходимо изготовить борты конструкции. Сначала нарезаем металлические стойки длиной по 6 сантиметров. В большинстве случаев мастера делают борта съемными, поэтому борта нужно непросто вварить в каркас, а закрутить в резьбу. Что для этого нужно? Необходимо просверлить отверстия в каркасе, в которые ввариваются втулки. Эти элементы необходимы для предотвращения деформации болтов при вкручивании;
Далее нужно приварить стойки к верхней перекладине, которая полностью совпадает с основой, отличаясь лишь тем, что ее боковые части — правая и левая — изготавливаются немного короче. Стойки, которые расположены впереди, устанавливаются под небольшим углом для того, чтобы получившаяся конструкция выглядела не как коробка или ящик, а полностью повторяла основной контур авто;
После завершения сварочных работ, следующий этап — покраска и монтаж на крышу автомобиля. Перед покраской корпус нужно нанести слой грунтовки, и дать некоторое время грунтовке высохнуть, это необходимо для того, чтобы краска устойчиво держалась долгое время и не отслаивалась. Далее можно нанести слой краски, и самый лучший вариант — если это будет краска в баллончиках, так как от нее не останется потеков;
Крепление багажника на автомобиль. Если на крыше автомобиля предусмотрены рейлинги, то установка багажника производится на них. Эти элементы кузова способны выдержать нагрузку багажника. Если рейлингов нет, то прийдется высверливать отверстия в крыше и произвести монтаж кронштейнов, на которые затем монтируется готовая конструкция. В некоторых автомобилях предусмотрены канавки для установки багажника. Также если вы не хотите просверливать крышу вашего авто для установки кронштейнов, можно найти различные крепления, специально разработанные для таких случаев.

Изготавливаем верхнее основание

Данную часть багажника следует сделать строго по размерам нижнего основания. Помните, что даже малейшее отклонение будет заметно искажать его внешний вид. Далее соединяем при помощи перемычек эти две половинки деталей. Тут можно пойти двумя путями – закрепить все намертво сваркой либо оставить верхнюю часть съемной, что позволит использовать конструкцию в виде площадки.

Далее зашлифовываем оставшиеся швы и приступаем к покраске конструкции. Если багажник будет использоваться на машине часто, можно вмонтировать подобранные катафоты, дублирующий стоп-сигнал или фонарь заднего хода, но это не обязательно.

Разумеется, вся эта техника требует дополнительных отверстий и проводов для подключения к бортовой сети электропитания. Цвет конструкции может быть любым, однако лучше использовать либо черный матовый, либо серебристый металлик. Предварительно следует зачистить поперечины от ржавчин, обезжирить и обработать грунтовкой (желательно в 3 слоя, так как здесь постоянно будет тереться часть металла).

Предназначение

Заполненный отсек для багажа – не повод загромождать салон автомобиля. Верхний багажник позволяет безопасно транспортировать грузы различных габаритов. На него легко и быстро устанавливаются громоздкие предметы, не помещающиеся в саму машину (лодка, мебель, строительные материалы). Автобагажник на крыше – это возможность не пачкать салон мокрыми и грязными вещами.

Несущие конструкции для разных автомобилей отличаются способом крепления и формой стоек. К различиям разных моделей относится и качество подгонки. В настоящее время на рынке продаются комплектующие для багажника любой машины.

Этапы работы

Перед приобретением комплектующих составляется чертеж конструкции. По нему рассчитывается объем расходного материала, делается закупка. До формирования заготовок еще раз сверяются габариты крыши с данными из схемы.

Этапы самостоятельной сборки багажника:

Заготовки. Их длина больше расчетной на 3-5 мм, с учетом расхода на сварные швы.
Сваривается каркас, предварительно примеряется на кровлю транспортного средства. При расхождениях с расчетными данными нужно переделать заготовку.
Наварка ребер жесткости и дна.
Монтаж элементов крепления – заводских и дополнительных проушин.
Установка на кровлю машины, контроль надежности.

По окончании сварные швы обрабатываются угловой шлифовальной машинкой. Если багажник для машины делался из труб черного металла – нужно нанести слой грунтовки и краски. Желательно обработать методом порошковой покраски. Она обладает лучшими эксплуатационными качествами, дольше сохранит защитный слой герметичным.

В видео показан пример самостоятельного изготовления:

Каждому автовладельцу однажды становится слишком тесно в машине — например, когда он начинает ремонт и возит в автомобиле плитку и штукатурку или спешит по весне с саженцами на дачу. Эффективнее всего в этой ситуации разместить багаж на крыше авто при помощи специального приспособления. Однако цены на качественные багажники колеблются от нескольких тысяч до двух — трёх десятков тысяч рублей. Простое и практичное решение — сделать багажник своими руками.

Заключение

Многие посчитают, что данный процесс очень сложен и длителен. На самом же деле, для того, чтобы изготовить багажник на крышу, не требуется огромных инженерных знаний, умений, а времени нужно не более 2 дней.

https://youtube.com/watch?v=yfyztXqPqlE

Многим хочется иметь на крыше у своей машины багажник с рейлингами. Но не всем это по карману.

Но ведь если прогуляться по торговым точкам и найти необходимые болты, а так же подходящие металлические конструкции, то, как вариант, Вы можете изготовить такой багажник своими руками.

Рассмотрим пошагово, как это можно сделать.

Шаг 1. Готовим рейки

Можно конечно обойтись и одной, только ее нужно предварительно разрезать на две части.

В трубах проделываем отверстия, туда должны будут войти шесть болтов.

Имеется в виду, что по шесть для каждой из реек. Эти отверстия расположим в одинаковых промежутках друг от друга.

Шаг 2. Непосредственно монтаж багажника

После этого окончания реек прикрываем крышками из резины.

Шаг 3. Делаем кронштейны

Для этого шага нужны: — болты длиной 65см в количестве 4 шт— шайбы 16шт и диаметром 2,5 см— стопорные шайбы 4 шт с диаметром 4,5 мм— кронштейны 4,5 см, 4 шт

Болты для этой самоделки будут длинноваты, поэтому нужно каждый из них обрезать на 2 см и сделать на каждом по небольшому углублению.

Шаг 4. Готовим крышу автомобиля Нужно взять 2 болта и поставить на них шайбочки. Затем установить их, обязательно проверяя свой порядок действий с порядком, предоставленном на фотографиях. Сверху их поставить дополнительно еще 2 шайбы и смонтировать кронштейны на имеющиеся болты.

Шаг 5. Окончание работы

Далее нужно выполнить все необходимые измерения, это поможет убедиться, что кронштейн по всему периметру квадрата расположен правильно, и вот теперь, после того, как убедились, крепко-накрепко закрутить все болты.

Ну вот Вы и изготовили своими руками багажник с рейлингами для крыши своего автомобиля.

Рейлинги — это приспособление на крышу автомобиля, которое придает ему уникального внешнего вида и улучшает его технические характеристики. Такие аксессуары применяются для монтажа дополнительного багажного оборудования. Это могут быть:

специализированный бокс;
корзина на крышу автомобиля;
крепления для велосипедов, лыж, сноубордов, а также другого туристического оборудования для отдыха.

Багажник на рейлингах

Но перед монтажом багажника, бокса, или специализированных креплений необходимо установить дополнительные поперечины. Они будут надежно крепиться к рейлингам, а к ним, соответственно — перевозимое оборудование. Эти поперечины для багажника можно как приобрести в специализированных автомогазинах, так и изготовить самостоятельно. Далее опишем несколько способов изготовления поперечин на рейлинги своими руками.
