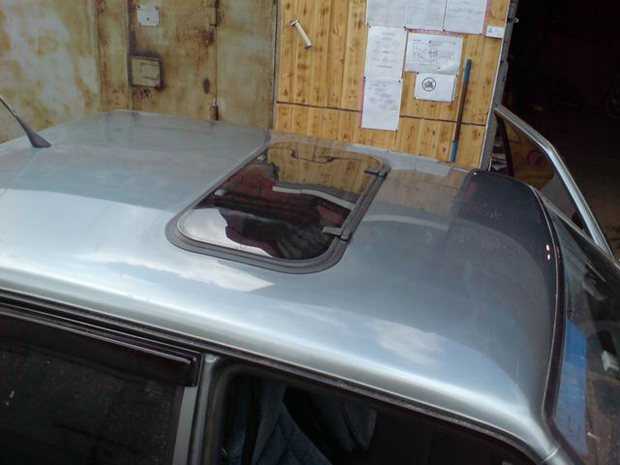

Автомобильный люк

Поэтапное выполнение работы по тюнингу

Этапы выполнения работы по созданию люка следующие:

1. Сначала проводится откручивание источников света, демонтаж обшивки. Во время резания могут возникнуть серьезные проблемы в случае, если обшивка останется. Также не стоит забывать о том, что при резании металла могут появиться искры, которые являются источником огня. Поэтому некоторые материалы могут быстро воспламениться.

2. Далее из фанеры создается своеобразный трафарет, по которому проведут нанесение разметки. Сделать его достаточно просто: для этого фанера накладывается на конструкцию люка, после чего наносится линии его контура. От точности получаемой формы зависит и качество дальнейшей проделанной работы.

3. После создания трафарета следует примерить его к конструкции люка. Это позволит исключить вероятность допущения ошибки в размерах.

4. Ипользуется трафарет для нанесения разметочных линий. По созданной траектории наклеивается скотч, по нему проводится просверливание отверстий с учетом того, что они должны идти по отчерченной линии диаметром во внутрь.

5. По созданным отверстиям проводится резание болгаркой. Основная задача – сделать канавку, которая подойдет под лобзик.

6. Листы стали, которые использовались при создании конструкции, имеют довольно большую толщину поперечного сечения. Именно поэтому могут возникнуть серьезные проблемы по вырезанию должного отверстия.

7. Изрядно потрудившись, можно будет создать требуемое отверстие в потолке. Следует аккуратно удалять вырезанный кусок стали: некоторые пытаются ускорить работу путем сильных ударов, но стоит помнить о том, что этом может привести к деформации всей крыши, чего нельзя допускать.

8. Далее следует провести создание отверстия в обшивке. Сделать это можно при помощи обычного канцелярского ножа.

Особое внимание следует уделить образовавшимся заусенцам. Они будут неровными и во время проведения работ могут стать причиной получения травмы

Во время резания следует быть осторожным, так как повреждение лакокрасочного покрытия на расстоянии более сантиметра от отверстия приведет к необходимости полной покраски.

10. Все получаемые торцы должны быть обезжирены, загрунтованы и покрашены. В противном случае появится ржавчина. Для того чтобы не повредить лакокрасочное покрытие крыши проводится оклеивание образованного отверстия малярным скотчем. От качества выполнения этой работы зависит то, насколько сложно будет проводить нанесение лакокрасочного покрытия.

11. Планка крепится к крыше путем применения герметика. Подобный материал обеспечивает герметичность, а также выступает в качестве клеящего состава

Особое внимание уделяется выбору герметика. В продаже можно встретить самые различные варианты исполнения клеящего состава, некоторые подходят для применения в автомобиле, другие нет

12. Следующий шаг заключается в перетяжке салона в соответствии с изменением конструкции автомобиля. До того, как крыша салона будет перетянута нужно провести дополнительную изоляцию образованных швов. Для этого может использовать герметик на основе синтетических смол.

Таким образом можно добавить в рассматриваемый автомобиль конструкцию люка. Конструкция люка может быть самой разнообразной. В продаже встречаются варианты исполнения с электрическим и механическим приводом. В случае выбора конструкции с электрическим приводом существенно усложняется работа по ее установке. Для этого нужно выполнить подключение электрического привода к проводке, выполнить установку блока управления.

Важно! Механические люки более просты в установке, при этом классифицируются по способу закрытия. Нужно отдавать предпочтение конструкции люка, которая предусматривает прижим подвижного элемента к створке

За счет создаваемого усилия повышается степень изоляции салона. Перед тем как начать проведение работ по тюнингу следует разобраться с принципом действия устройства, так как это позволит исключить вероятность возникновения проблем

Кроме этого уделяется внимание расположению конструкции

Установка люка

Установка автолюка – дело очень серьезное и ошибки здесь исправлять очень трудно. Выбирая конкретную модель, необходимо выяснить, подойдет ли она к автомобилю Рамка люка не является плоской, да и поверхность крыши имеет определенную кривизну. Если геометрия рамки и поверхности крыши будут сильно отличаться, рамка может подтянуть края отверстия в крыше. В крыше могут проходить штампованные ребра жесткости, в салоне по потолку пускают проводку. Установка автолюка может повлиять на положение плафона освещения в салоне, который придется переносить. Тонировка, зеркальное покрытие также требуют тщательного и вдумчивого подхода при выборе.

Установка может быть выполнена самостоятельно, продаваемые комплекты имеют пошаговые инструкции и шаблоны отверстий, которые необходимо вырезать в крыше. Но следует помнить, что установка автомобильного люка требует наличия определенных навыков и инструментов. Прежде, чем приступать к вырезанию отверстия, необходимо снять обивку на потолке и убедиться, что электропроводка не пострадает в процессе резки. Вырезать отверстие следует электроножницами, а с помощью угловой шлифомашины, называемой «болгарка», можно нанести очень серьезный урон крыше автомобиля.

Правильно установленный автолюк сделает машину очень комфортабельной и выгодно выделит ее в автомобильной массе.

Мнение экспертов

Михаил. Люк является прекрасным дополнением практически любого автомобиля. Однако его не добавляют даже современным моделям в базовых комплектациях. В случае с рассматриваемым автомобилем его можно изменить и добавить люк. Работа довольно сложная, а допущенные ошибки могут привести к большим проблема.

Виктор. Решил сам провести создание люка. Для этого пришлось вырезать отверстие, найти подходящую конструкцию, после чего выполнить монтаж. На все ушло примерно несколько дней. Результат однозначно радует.

Максим. Занимаюсь профессиональным предоставлением услуг по ремонту и тюнингу автомобилей. Работа по созданию люка довольно сложна, требует точных расчетов и профессиональных действий со стороны исполнителя. При допущении ошибок исправить их будет достаточно сложно.

Как установить люк своими руками — пошаговая инструкция

Установка люка вызывает противоречивые мнения у автомобилистов. С одной стороны это красиво, удобно и даже немного романтично, а с другой — автомобильный люк это, как не крути дополнительное отверстие в крыше автомобиля, которое, к сожалению, иногда может приносить массу неприятностей.

К примеру, через несколько лет эксплуатации автомобильный люк может стать негерметичным, отсюда — подтекание и разводы на потолке. Кроме того, цена вопроса играет большую роль, установить люк не каждому по карману, само изделие может стоить недешево, а если еще учесть стоимость установочных работ, то и вовсе — удел богачей. Сегодня я расскажу о том, как быть когда желание есть, а возможности нет, то есть как делается установка люка своими руками.

Немного о люках. В наше время люком в крыше никого не удивишь. Это популярный вид тюнинга, а у многих данная опция предусмотрена еще заводом-производителем, поэтому спрос порождает предложение, в автомагазинах имеется огромное количество всяческих разновидностей люков, начиная примитивными — обычное ручное поднятие (хлопушки), заканчивая продвинутыми, которые стоят соответственно — подъемно-сдвижные с электроприводом. Автомобильные люки бывают: подъемные (не подходят для тех, у кого есть багажник на крыше), сдвижные, подъемно-сдвижные. Кроме того, люки различаются по типу материала из которого они изготовлены, как правило это либо стекло, либо металл.

Установка люка чаще всего производится двумя основными способами:

Купить люк (новый или б/у) затем отправиться на СТО и предоставить выполнение специалистам:
Выполнить установку своими силами.

Второй вариант дешевле раза в два, однако и сложнее тоже примерно вдвое.

Важное примечание! Покупать люки лучше всего те, которые предусмотрены вашей моделью авто, в таком случае не будет проблем с установкой и эксплуатацией. Если же взять какой-нибудь альтернативный вариант люка, можно неплохо помучиться с его установкой и дальнейшей эксплуатацией

К тому же, в первом случае у вас на руках будет инструкция, согласно которой вы сможете учесть все малейшие тонкости.

Skoda Octavia Combi

Времена, когда универсалы были сплошь утилитарными автомобилями, которые покупали не по любви, а по необходимости, давно прошли. Skoda Octavia Combi не только выглядит на заглядение, но также еще и отлично рулится, прекрасно ускоряется и радует шикарным панорамным видом на звезды, облака или что там еще бывает на небе. Даже обычный дождь в этой машине превращается в настоящее шоу.

Особенно рекомендуется семьям с детьми — маленькие пассажиры гораздо лучше переживают долгие поездки, когда могут смотреть не только по сторонам, но еще и наверх. Цена машины с атмосферным мотором 1,6 л (110 л. с.) и 5-ступенчатой механикой — 1294900 рублей.

Дополнительные функции и возможности автомобильного пылесоса

Рассмотрим дополнительные функции, которыми могут оснащаться автомобильные пылесосы для того, чтобы имелась полная картина всех существующих возможностей. Дополнительные функции устанавливаются на более дорогие модели. Поэтому можно ожидать, что чем дороже пылесос, тем большими возможностями он обладает.

Регулировка мощности. Чаще всего переключатель располагается на ручке или корпусе пылесоса. На некоторых моделях регулировка может происходить плавно, на других — ступенчато.
Индикатор заполненности пылесборника. Показывает уровень заполненности мешка или контейнера без открывания пылесоса. Бывает механическим и электронным.
LED-подсветка. Удобная функция, так как основного освещения в автомобиле обычно недостаточно для полноценной уборки. Дополнительная подсветка помогает увидеть загрязнения там, где на первый взгляд ничего нет. Под креслами, в багажнике уровень освещенности низкий, поэтому крайне удобно если пылесос подсвечивает зону обработки.
Индикатор заряда аккумулятора. Полезная функция, так как предупреждает об оставшемся заряде аккумулятора и можно вовремя его подзарядить.
Сбор воды. Такой функцией могут оснащаться модели в сухих пылесосах. Такая функция ведет к значительному усложнению конструкции и значительному удорожанию модели.
Режим работы на выдув воздуха. Позволяет работать пылесосу в «обратном» направлении: не всасывать, а выдувать струю воздуха. Эта функция используется для очищения ковриков, продувки от пыли труб, полостей, очищения мелких деталей из-за риска втягивания их в пылесос.
Фильтр НЕРА (фильтр тонкой очистки). Задерживает крайне мелкие частицы размером от 0,1 до 0,3 микрон. Способен задерживать даже бактерии. Бывает нескольких классов: 10 (задерживает 85% частиц), 11 (от 95% и выше), 12 (более 99,5%), 13 (99,95%) или 14 (от 99,995%)
Дисплей. На него выводится разная информация: уровень заряда аккумулятора, заполненность пылесборника и другое.
Отсек для насадок. Может представлять собой отдельный отсек, где хранятся все насадки. Или может быть в виде отдельного ящичка, который крепится на пылесос снаружи. Позволяет хранить все дополнительные насадки в одном месте без риска их потери.
Зарядка от USB. В комплекте с пылесосом идет провод USB, через который аккумулятор можно подзарядить от ноутбука, компьютера, внешних аккумуляторов.
Зарядная станция. Такой функцией комплектуются дорогие модели. Зарядная станция может использоваться для подзарядки аккумулятора и для хранения пылесоса. Ее можно закрепить на стене или полу.

Что следует учитывать при выборе автолюка

Чтобы сделать правильный выбор, необходимо учитывать особенности своего автомобиля

Важно, чтобы люк смотрелся хорошо и был практичным, а не вызывал смех прохожих. После этого следует тщательно проанализировать подходящие для установки на машину варианты люков

Важно также учитывать собственные финансовые возможности, ведь на цену люка влияют особенности его конструкции и сложности монтажа.

Самыми доступными считаются подъемные люки. Они легко устанавливаются. Это можно сделать в любом автосервисе. Такие люки являются универсальными, и их можно устанавливать на любые авто.

Но на некоторые машины надо устанавливать люки особых размеров, а их ассортимент ограничен. Люк придется делать под заказ, а это влетит в копеечку.

Сдвижные люки обойдутся дороже. Они оборудованы ручным и электромеханическим приводом. Ручной привод более практичен и неприхотлив в применении. Люки с электроприводом открываются и закрываются с помощью небольшого электрического мотора. Наличие этого элемента уже подразумевает определенные затраты в случае его поломки. Выбирать сдвижные люки следует владельцам автомобилей с багажником на крыше либо водителям, желающим иметь большую панорамную крышу.

Мягкие сдвижные автолюки очень требовательны и дороги в обслуживании. Они отличаются меньшей герметичностью, к тому же автомобильные воры могут через такой люк легко попасть в салон машины. Подобные люки периодически следует обрабатывать специальными защитными составами.

Также при выборе автолюка надо учитывать качество зеркального покрытия и тонировки. Чрезмерная тонировка не позволит свету в достаточном количестве проникать в салон. Зеркальная же поверхность отличается меньшей долговечностью. Под действием солнечных лучей она со временем выгорит, что существенно ухудшит внешний вид люка.

При выборе люка важно учитывать его совместимость с моделью вашего автомобиля. Следует помнить, что не любой люк можно установить на конкретную машину

В этом случае лучше проконсультироваться со специалистами.

Теперь следует сказать пару слов о стоимости люков. Цена зависит от компании, которая изготавливает люки. На современном рынке можно увидеть различные модели люков, однако в основном пользуется спросом продукция западных производителей (немецкой фирмы Webasto, французской компании Automaxi и некоторых венгерских и итальянских фирм). Цена колеблется от 100 до 800 долларов.

К этой цене еще нужно прибавить затраты на установку люка. Некоторые пытаются сэкономить и устанавливают самую дешевую модель люка. Однако это не очень правильное решение, так как впоследствии придется потратить намного больше на ремонт такого люка либо замену выцветшего стекла.

Поэтому перед покупкой автолюка необходимо проконсультироваться у специалистов и почитать советы на автомобильных форумах. Только так вы сможете подобрать подходящий под вашу машину люк.

Теперь несколько слов об установке люка. Весь процесс можно выполнить двумя способами:

Приобрести люк, отправиться в автомастерскую и доверить это дело специалистам;
Произвести монтаж люка самостоятельно. Это под силу только тем людям, которые имеют хотя бы минимальный опыт проведения подобных работ. В противном же случае не стоит устанавливать люк собственноручно, ведь можно повредить кузов и допустить ошибки, которые приведут к порче салона авто и дополнительным финансовым затратам.

Таким образом, если у вас нет должного опыта, лучше доверить установку автолюка специализированным мастерским, работники которых обеспечат высокое качество выполнения работ и предоставят определенную гарантию.

Как выбрать люк на крышу автомобиля?

Выбирая данный аксессуар для своего «железного коня», необходимо руководствоваться следующими параметрами. Прежде всего, нужно определиться со способом открывания. Они бывают сдвижные, т.е. окно немного приподнимается и передвигается параллельно крыше авто, такой тип вполне совместим с багажником, расположенным на крыше, что делает его популярным среди рыбаков и охотников. Также нашли свое распространение и подъемные механизмы, в отличие от сдвижных, они не способствуют возникновению завихрений воздуха в салоне.

Установить данный элемент можно на любую машину, но под конкретную марку авто подходит только определенный ряд люков. То есть выбор есть, но ограниченный.

Следующий параметр, на который обращают внимание, выбирая люк на крышу автомобиля, это тип привода, он может быть как ручным, так и электромеханическим. Первый отличается доступной ценой, а второй – уровнем комфорта

Далее необходимо подобрать такую модель, которая будет совместима с вашим авто. Если не уверены, что можете сделать правильный выбор, тогда лучше проконсультироваться со специалистами. Учтите, что огромное значение играет и фирма производителя, так как, сэкономив изначально на его стоимости, вы впоследствии можете потратить больше на ремонт, а некачественное стекло выцветет через весьма короткий промежуток времени.

Adaperio › Блог › Люк на крыше авто — стиль или моветон?

Выбирая авто с пробегом, изредка сталкиваешься с экземплярами, оснащенными такой спорной опцией, как люк. Продавец в девяти случаях из десяти будет позиционировать его как очевидное преимущество. Но так ли это на самом деле?

Конечно, во времена СССР и в девяностые, когда мы смотрели голливудские фильмы и завидовали американским парочкам, мчащимся по хайвеям и одновременно разглядывающим звездное небо, нам казалось, что люк — это несомненный атрибут роскошной машины. Романтика! Круче, разве что, кабриолет. Но в эпоху кондиционеров функционал люка кажется сомнительным, а вот недостатки, напротив, очевидными.

И основной — это разгерметизация девайса с годами. Проще говоря, если машине больше десяти лет, люк может банально протекать. Второй недостаток — шум, как ни крути, а лишнее отверстие не лучшим образом сказывается на звукоизоляции. Ну и третья проблема — это солнце. Хорошо, если люк оснащен шторкой, позволяющей наглухо его закрыть, но если ее нет или она неисправна, в солнечную погоду создается эффект парника, или, если хотите, аквариума.

Установка люка

Мне нравится1Не нравится

Виды

Существует несколько разновидностей автомобильных люков, каждая из которых отличается механизмом открывания.

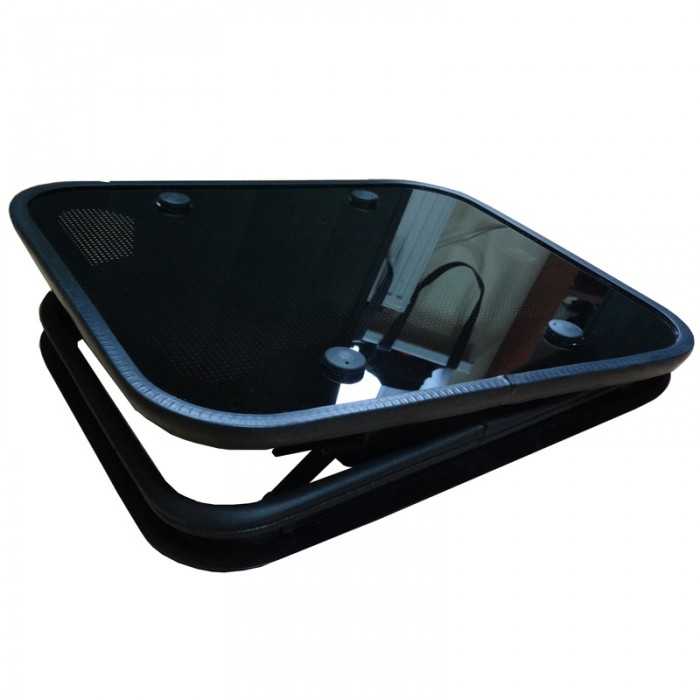

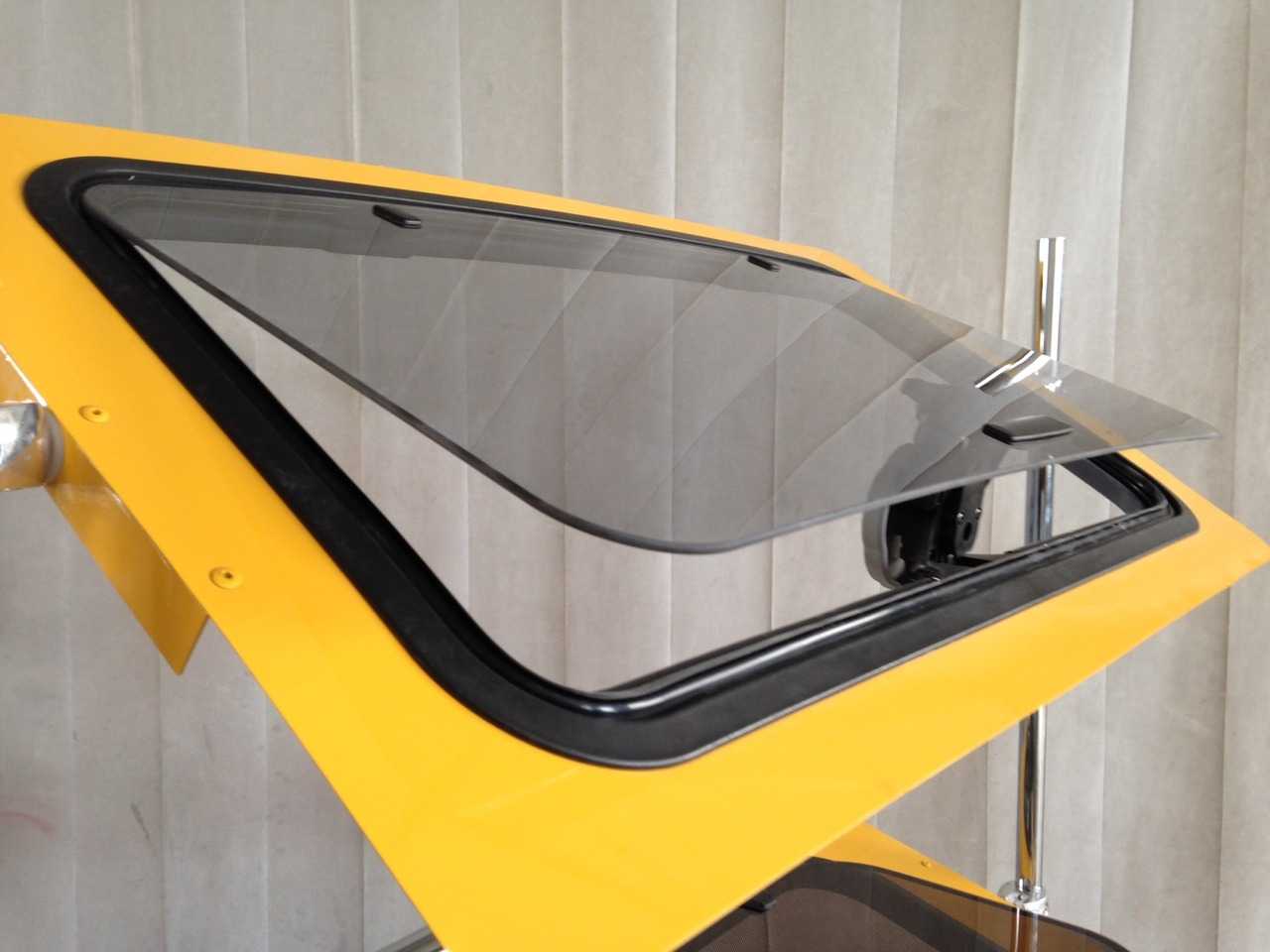

Одним из самых распространенных является подъемный вид, устройство которого предполагает подъем панели. Легко устанавливать самостоятельно. Задняя стенка стекла поворачивается за счет управления с кнопки или поворотной ручки.

Преимущества этого вида низкая себестоимость, легкость монтажа, отсутствие завихрений воздуха в салоне. Тем не менее, как заводские модели, так и установленные в ручную могут давать течь, если за устройством не ухаживать как следует. Наличие подъемного механизма не дает возможность установки багажника. На современных моделях такой тип уже не устанавливается.

В зависимости от устройства существуют механические и автоматизированные приводные конструкции. Они добавляют комфорт при управлении (открывания и закрывания) люка. Стоимость монтажа электрического привода обходится гораздо дороже, чем ручного. В наш современный век многие предпочитают такой универсальный способ подъема крышки, всего лишь нажатие на кнопку и панорамное окно открывается.

При выборе лучше ориентироваться на продукцию серьезных производителей.

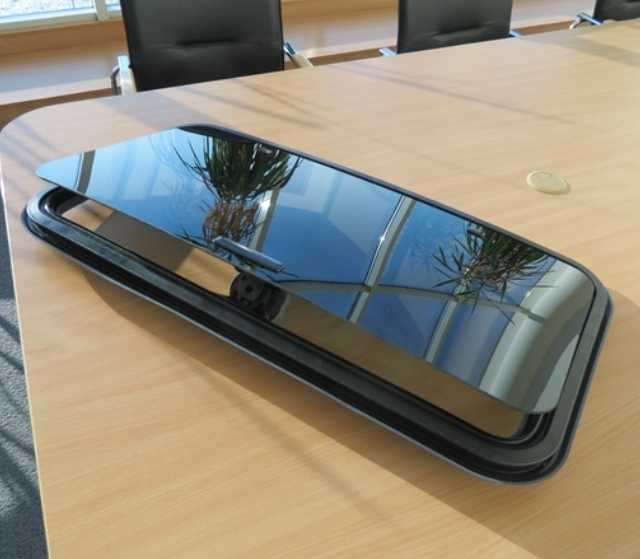

Раздвижной вид люков открывается за счет легкого приподнимания и сдвига в сторону. Такое устройство позволяет расположить сверху багажник. Также различается по способу открывания, бывают — механические и с электроприводом, более дорогостоящие.

Люки имеют еще отличие по виду устанавливаемых стекол, на данный момент у потребителей большой выбор панорамных окон:

гладкие;
рельефные;
противосолнечные.

Складной люк представляет собой каркас, обтянутый водонепроницаемым материалом. При открывании каркас сдвигается, собирается в задней части. Применяется в основном для езды в летних условиях, так как тип склонен давать течь.

Процесс установки люка на автомобиль

p, blockquote 14,0,0,0,0 –>

После вырезания проверьте размер проёма, расположив главную раму люка в вырезанный проём.
Зазор при установке рамы люка в проём должен быть примерно 4 мм со всех краёв.
Аккуратно удалите малярную ленту. Отсоединяйте её по направлению к вырезанному краю, чтобы не отслоить краску с краёв.
Аккуратно обработайте острые кромки проёма напильником.
Покройте оголённый металл защитным покрытием от коррозии. Подождите, пока защитный состав высохнет.
С внешней части машины, через проём, вырежьте обшивку ножом с острым лезвием вровень с краями проёма.

p, blockquote 15,0,0,0,0 –>

Нанесите на внутреннюю часть выступа главной рамы герметик, предварительно обезжирив.
Осторожно установите главную раму в проём и прижмите по месту, а метал крыши придерживайте снизу, чтобы он не прогибался при нажатии рамы на крышу.
С салона установите нижнюю раму и прикрутите, но не затягивайте сильно. Если, после прикручивания, в верхней части вылез герметик, его нужно аккуратно убрать шпателем и тряпкой.

p, blockquote 16,0,0,0,0 –>

В салоне автомобиля подрежьте по месту край обшивки потолка так, чтобы она заправилась за нижнюю раму люка и не мешала установке облицовочного обода.
Установите облицовочный обод.
Нужно проверить люк на герметичность. Для этого нужен помощник. Один человек должен распылять воду снаружи на люк, имитируя натуральные погодные условия, а другой должен наблюдать с салона. Если какая-либо протечка возникнет между стеклом и прокладкой, то нужно ослабить шарниры и настроить стекло.

p, blockquote 17,0,0,0,0 –> p, blockquote 18,0,0,0,1 –>

Какой люк для автомобиля выбрать?

Некоторые автомобили не подходят для установки люка. Люк нужно устанавливать на плоскую часть крыши. Могут возникнуть проблемы, если крыша имеет выраженный изгиб. Также на потолке в салоне может располагаться дополнительное оборудование или верхний бардачок, в предполагаемом месте для установки люка.

Перед покупкой нужно удостовериться, что люк можно установить на конкретный автомобиль. На сайте производителя может быть список моделей автомобилей, подходящих для установки люка нужного размера и дизайна.

Приступаем к установке

Если вы уверены в своих силах и мастерстве, вас не пугают трудности и вы не хотите обращаться к профессионалам, то, проявив терпение и аккуратность, вы сможете установить люк на автомобиль своими руками.

Что для этого потребуется:

Вырежьте из плотного картона лекало будущего люка, с его помощью нанесите разметку на крышу автомобиля в том месте, где вы планируете делать люк.
В салоне с потолка уберите все, что сделает работу затруднительной: снимите плафон, обивку, аккуратно уберите проводку.
По контурам разметки сделайте несколько отверстий, куда вы сможете вставить электролобзик.
Края, выходящие за контур люка, закройте картоном и заклейте его специальным, строительным скотчем. Это нужно, чтобы в процессе установки вы не испортили покрытие крыши.
С помощью электролобзика вырежьте отверстие в крыше по вашим меткам. Края обработайте напильником, чтобы они были ровными.

После этого острым ножом нужно вырезать такое же отверстие в обшивке салона автомобиля на месте, где и появится люк. Если вы устанавливаете люк своими руками, лучше, если кто-нибудь будет вам помогать и придерживать его изнутри. Будьте аккуратны, чтобы не поранить помощника и не повредить внутреннюю обшивку авто.
Обязательно обработайте края отверстия антикором, чтобы предохранить металл от коррозии.
Теперь можно устанавливать люк, для этого на его края нанесите силикон и установите на нужное место. Болтами люк закрепляйте только после того, как убедитесь, что все механизмы работают нормально. Помните, что первыми затягиваются длинные винты, после них – короткие, а затем закрепляйте угловые крепления.
Если вы устанавливаете люк с электроприводом, то продумайте, где будет проходить проводка, протяните ее.

Как видите, установка люка своими руками непроста, но осуществима.
