Назначение, конструкция и принцип работы топливного насоса

Как работает бензонасос на инжекторе

Обзор неисправностей инжектора. Не работает один из датчиков.

Засорены форсунки. Неисправен бензонасос (10+)

Устройство и неисправности инжекторного двигателя — Неисправности инжекторного двигателя внутреннего сгорания

Неисправности инжекторов

Кроме этого существуют специфические инжекторные проблемы.

Ошибочная работа одного из датчиков. Обычно выявляется компьютерной диагностикой. В более сложных случаях может потребоваться проверка каждого датчика.

Как проявляют себе неисправности датчиков, читайте выше.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!

Почему свистят / визжат / гудят / воют ремень и шкивы в ременной передаче. Причи.

Устройство и принцип действия роботизированной КПП, АКПП и гидротрансформатора в.

Причины сульфатации, потери емкости автомобильного аккумулятора.

Принцип действия и устройство гидроусилителя руля.

Неисправности карбюраторов и способы их устранения.

Какие шины выбрать.

На что обратить внимание. Передний, задний и полный привод

Элементы привода: Шрус, Кардан, Раздатка

Передний, задний и полный привод. Элементы привода: Шрус, Кардан, Раздатка.

Как подобрать недорогую (неродную) замену генератору для Вашего автомобиля по ма.

Устройство, поломки бензонасоса

Еще одной особенностью в работе этих двух является то, что механические бензиновые насосы устанавливают вблизи двигателя, а электробензонасосы стоят в топливном баке.

Каков принцип работы бензонасоса? с механическим типом подачи горючего, работает по принципу всасывания топлива машины из бака в карбюратор, проходя при этом, через топливный фильтр.

Как ремонтировать автомобиль

Как ремонтировать автомобиль

В каких случаях необходимо проверить бензонасос инжектора:

  • Двигатель плохо заводится.
  • Двигатель работает с перебоями.

1.Что необходимо сделать, если инжекторный двигатель работает с перебоями?

  • Проверить топливную систему;
  • Проверить исправность.

Где проверять топливную систему это уже ваш выбор. Можно провести проверку и ремонт на автосервисе, а можно проверить инжектора самому.

Как проверить работает ли бензонасос на инжекторе?

Как проверить работает ли бензонасос на инжекторе?

Если двигатель автомобиля не заводится, но он вроде бы как живой, причин может быть этому несколько: не подается топливо, нет искры на свечах — самые простые и не крутит стартер или порвался ремень ГРМ, проскочила цепь ГРМ уже по-серьезнее.

Как проверить работает бензонасос или нет? Послушайте, есть ли звук от бензонасоса при вклчючении зажигания.

Попробуйте напрямую капнуть топливо в цилиндры.

Если напряжения на бензонасосе не было, проверьте реле и предохранители, отвечающие за его работу.

Если они целые, то скорее всего Ваш бензонасос мертв, но точный диагноз поставят только на СТО.

Определяем время замены

Причин поломок насоса две: особенности эксплуатации и износ механизма. На деле насос выходит из строя сразу по двум причинам, здесь лишь вопрос в том, в каких условиях он работал. А варианты могут быть следующие:

  • Поломка произошла из-за перегрева. Пустой топливный бак или засорение фильтра являются причинами того, что насос попросту не может качать топливо и работает вхолостую, без охлаждения;
  • Причина поломки кроется в крупных твердых частицах. Собственно, для отделения от топлива сора и нужен фильтр грубой очистки;
  • Аварийный режим работы электроцепи. Обрыв проводов, короткое замыкание и тому подобное приводят к отключению насоса предохранителем.

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе)

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

  • шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
  • дополнительно потребуется реле;
  • также нужно иметь сверло 3 или 4 мм;
  • еще понадобится топливный фильтр от инжекторных систем;
  • топливный фильтр для карбюраторных систем;
  • трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
  • топливный шланг с внутренним диаметром 12 мм;
  • штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Диагностика

Если вы не можете завести автомобиль, а двигатель стартера работает нормально и искра есть, проверьте подачу топлива. Если насос работает и бензин течет, следует продолжить выяснение причины. Чтобы первоначально проверить, работает ли насос, просто откройте крышку бака, включите зажигание и прислушайтесь к характерному звуку перекачки.

Не заменяйте компоненты сразу, сначала проверьте предохранитель, отвечающий за электродвигатель бензонасоса. Даже если он работоспособен, проверьте питание мультиметром или тестером и проверьте реле. Если питание включено, замена насоса неизбежна.

Это еще сложнее, если насос работает, т.е. жужжит при включении. Сначала проверьте состояние фильтра и очистите его, если он забит посторонним предметом. Неисправности также могут быть вызваны неисправностями свечей зажигания, инжекторов, датчиков, перепадами давления в топливной магистрали и т.д. Давление в рампе, в свою очередь, зависит от герметичности соединения линии и исправности перепускного клапана.

Стоит отметить, что когда бензонасос включен, но двигатель остановлен, давление измеряется с помощью манометра. Отсутствие стандарта или серьезное отклонение от него будет признаком неисправности.

Проверка электрической цепи

В отличие от карбюраторных двигателей, топливный насос имеет механический привод в инжекторе ВАЗ 2110/2112, отвечающий за работу этого устройства с помощью специальных реле и предохранителей. Поэтому необходимо проверить эти элементы перед диагностикой самого насоса. Если хотя бы один из них неисправен, насос вообще не будет работать.

Включите зажигание, не запуская двигатель, и прислушайтесь. Работающий бензонасос при запуске издает характерный «свистящий звук». Если это не так, то неисправен либо сам насос, либо один из компонентов в его цепи питания.

Реле и предохранитель насоса расположены в дополнительном монтажном блоке внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую крышку (возле левой ноги переднего пассажира). Он удерживается на месте с помощью нескольких саморезов. Под крышкой вы найдете три реле и три предохранителя. Обычно элемент защиты цепи бензонасоса расположен в центре.

Чтобы проверить предохранители, выньте их из гнезда и «протестируйте» тестером. При необходимости замените его и соблюдайте номинальное значение (15A). Маловероятно, что вы сможете проверить реле без специализированного оборудования. Однако можно взять другое реле, например, вентилятора радиатора (крайнее слева) и установить его на место проверяемого. Включите зажигание и послушайте работу бензонасоса, чтобы убедиться, что он работает. Если это так, приобретите и установите новое реле. Если проблема сохраняется, продолжите диагностику.

Проверка давления

Чтобы проверить давление бензонасоса, вам понадобится прибор для измерения давления. Его нужно будет подключить к топливной системе, которая находится под капотом ВАЗ 2110/2112. Манометр будет подключен к фитингу топливопровода, ведущего к двигателю. Если манометр показывает давление более 3,3 кг/см при вращении на холостом ходу, то определенно есть проблема с бензонасосом.

Если манометр показывает давление ниже 2,3 кгс/см, проблема не в насосе, а в другом компоненте — фильтре.

Инжекторный двигатель: коротко о бензонасосе

Эра карбюраторных двигателей внутреннего сгорания прошла. Во всяком случае, применительно к автомобилям. На смену им пришли более совершенные и современные инжекторные силовые агрегаты. Это принципиально изменило систему питания авто, но не отменило необходимости доставки топлива из бака к двигателю. Эта функция по-прежнему возлагается на насосы. В отличие от аналогичного узла в карбюраторном, бензонасос инжекторного двигателя имеет другую конструкцию, а значит иной принцип действия и свойственные только ему неисправности. Об этом и поговорим.

Инжекторный двигатель: конструкция насоса

Наверное, нет такого автолюбителя, который бы не знал устройство классического бензонасоса. И конечно все помнят, а кто – то, наверное, и до сих пор сталкивается, что установлен он непосредственно на двигателе. Это очень удобно, не нужно думать о дополнительном приводе, не нужна автономная система смазки. Но есть один существенный минус. Давление, которое способен создать механический бензонасос, недостаточно для корректной работы инжекторного двигателя.

Кроме того, в инжекторном двигателе бензонасос должен работать в строгом соответствии с командами, поступающими с электронного блока управления. Именно ЭБУ выбирает режим работы насоса, на основе анализа многих параметров. Реализовать такой алгоритм на шестернях практически невозможно. Вот почему в отличие от карбюраторного двигателя, бензонасос инжекторного не механический, а электрический. Кроме того, устанавливается он в топливном баке. Это позволило решить целый ряд проблем:

  1. Существенно повысить производительность благодаря тому, что насос стал погружным;
  2. Решить проблему охлаждения. Бензин имеет очень маленькое удельное сопротивление, то есть, практически является изолятором. Этим и воспользовались конструкторы. Обмотки электродвигателя находятся в бензине и охлаждаются им.
  3. Снизить шумность. Это стало возможным опять-таки благодаря тому, что насос полностью погружен в топливо.

Теперь сам принцип работы инжекторного бензонасоса. Вообще конструктивно электрические насосы могут быть:

Последние встречаются наиболее часто, поэтому именно о них и следует поговорить подробнее.

Ключевым элементом центробежного насоса является крыльчатка, насаженная на вал электродвигателя. Она расположена в корпусе насоса, имеющем входное и выходное отверстие. При вращении крыльчатки возникает центробежная сила, которая прижимает бензин к корпусу и выталкивает его в выходное отверстие. В то же время в центре крыльчатки возникает вакуум, который заполняется через входное отверстие новой порцией бензина. Таким образом, происходит непрерывная подача топлива к форсункам инжекторного двигателя. Благодаря особой конструкции крыльчатки в топливопроводе образуется давление достаточное для их нормальной работы. Оно сохраняется и при не работающем насосе, благодаря обратному клапану. Именно поэтому, специалисты рекомендуют при любых работах с топливной магистралью, первым делом стравливать давление. Кто менял топливный фильтр, тот это знает. Вот в вкратце, и все, что касается механической части бензонасоса инжекторного двигателя.

Теперь немного о его электрической составляющей. Электромотор насоса питается от напряжения 12 В., а управление им идет, как уже упоминалось с контроллера двигателя. Казалось бы, вполне логичным, что именно с ЭБУ и подается питание на клеммы электродвигателя. Но нет. Его мощность, как минимум 60Вт., не позволяет сделать этого напрямую. Поэтому в цепь питания бензонасоса введено реле. Оно так и называется, реле бензонасоса (РБН). Именно на него подается питание с контроллера. Сработав, реле своими контактами замыкает цепь питания бензонасоса. Забегая вперед можно сказать, что именно реле является одной из основных причин неустойчивой работы бензонасоса, а в итоге и самого инжекторного двигателя. Но это тема отдельного разговора, а пока коротко подытожим. Итак:

  • Бензонасос инжекторного двигателя является электрическим, погружным и, чаще всего устанавливается в топливном баке;
  • Он имеет центробежную конструкцию и обеспечивает давление благодаря вращению крыльчатки;
  • Электродвигатель бензонасоса охлаждается непосредственно топливом;
  • Питание бензонасоса осуществляется постоянным напряжением 12 В.;
  • Управляет бензонасосом контроллер двигателя через РБН.

Признаки и причины неисправности

ТНВД по устройству остается механизмом, сложно поддающимся диагностике в гаражных условиях. Выявление неисправностей происходит на специальных стендах. В большой группе факторов, подтверждающих неполадки в магистральном или другом типе ТНВД – наличие в системе посторонних сред – воды, горючего и загрязнений. На практике проблемы с насосом выявляются по повышенному расходу топлива, перегреву двигателя, падению динамики и мощности, увеличению количества дыма в выхлопных газах. На отсутствие срабатывания форсунок укажет затрудненный запуск мотора, перебои на холостом ходу и увеличение шума во время езды.

Состав и функции системы подачи топлива

  • транспортировка топлива, его фильтрация и создание давления в системе – выполняется механическими и гидравлическими устройствами;
  • расчет количества и момента впрыска топлива, а также распределение его по цилиндрам – осуществляется электронными устройствами.



ТНВД – для систем непосредственного впрыска (дизельных двигателей).

Топливные форсунки. Топливная система автомобиля

В состав топливной системы входят следующие элементы:

  • Бак – герметичная емкость для хранения топлива.
  • Трубопроводы (прямой и обратный) – трубки и гибкие шланги, по которым осуществляется транспортировка топлива.
  • Фильтры (грубой и тонкой очистки) – выполняют очистку от механических загрязнений.
  • Регулятор давления – необходим для обеспечения заданного уровня давления.
  • Насос – как правило, погружной, приводимый в движение электродвигателем.

Назначение и общее устройство топливной системы

Топливная система автомобиля (или система подачи топлива) — система, предназначенная для подачи топлива (бензина или дизельного топлива) из топливного бака в двигатель (точнее – в карбюратор или форсунки). Также эта система обеспечивает хранение топлива и его очистку перед подачей в двигатель.

Независимо от типа, любая топливная система содержит несколько основных компонентов:

– Топливный бак; – Система топливопроводов; – Топливный насос; – Топливный фильтр (или фильтры); – Устройство образования топливно-воздушной смеси или устройства впрыска топлива в цилиндры.

Топливный бак. Это резервуар для хранения топлива. Бак современных автомобилей — это довольно сложная система, которая содержит несколько компонентов: непосредственно резервуар, горловина для заливки топлива, датчик уровня топлива, топливный насос (однако во многих системах насос устанавливается в моторном отсеке) и другие. С баком также сообщается система улавливания паров топлива, которая содержит сепаратор, топливопроводы, адсорбер и несколько клапанов.

Топливопроводы. Это трубки, которые осуществляют подачу топлива от одних компонентов к другим. Подача топлива из бака осуществляется подающим топливопроводом, а возврат излишков топлива из карбюратора, форсунок или ТНВД (в дизельном двигателе) производится через сливные трубопроводы.

Топливный насос. Это устройство, которое подает топливо из бака к двигателю. В системах впрыска топлива насос создает высокое давление. В дизельных моторах два насоса — низкого и высокого давления (подкачивающий насос может быть и в инжекторных двигателях). Сегодня чаще всего применяются электрические насосы, однако в дизелях используются традиционные механические плунжерные ТНВД.

Топливные фильтры. Обычно их два — грубой и тонкой очистки. Фильтр грубой очистки — это просто несколько тонких металлических сеточек, установленных в топливном баке. Фильтр тонкой очистки устроен более сложно, он устанавливается перед карбюратором, рампой или ТНВД. Фильтры обеспечивают очистку топлива от разнообразных загрязнений, пыли и посторонних твердых частиц.

Устройство образования топливно-воздушной смеси — это карбюратор, в который подается бензин и воздух, где они смешиваются и через дроссельную заслонку подаются во впускной коллектор двигателя. В инжекторных и дизельных двигателях воздух подается отдельным дроссельным узлом, а образование горючей смеси происходит непосредственно в цилиндре.

Устройства впрыска топлива. Это форсунки в дизельных и инжекторных бензиновых двигателях. Однако в дизельных моторах (а также и в инжекторах с непосредственным впрыском) форсунки установлены непосредственно в головках цилиндров, а в инжекторных моторах — во впускных коллекторах.

Также в топливную систему современных автомобилей входит блок управления, который осуществляет управление подачей топлива, образованием топливно-воздушной смеси и изменением режимов работы двигателя в зависимости от нагрузки и других условий. Блок управления работает на основе показаний от многочисленных датчиков, установленных в различных узлах двигателя и других систем автомобиля.

На сегодняшний день существует два основных типа топливных систем — бензиновых и дизельных двигателей. О каждой из них нужно рассказать более подробно.

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

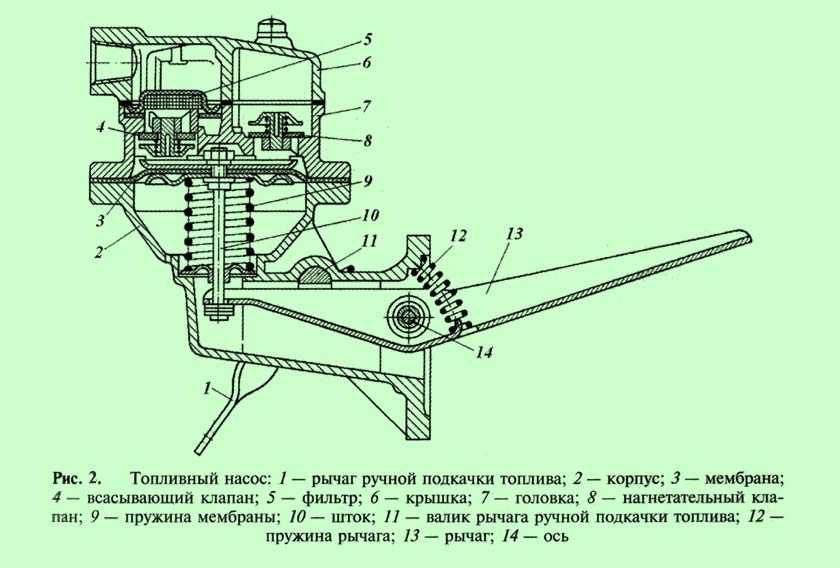

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса. Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз. При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Механические топливные насосы

Карбюраторные двигатели комплектуются механическими бензонасосами, которые находятся непосредственно на них. Механический насос, являющийся одним из видов поршневых насосов, конструктивно состоит из корпуса, диафрагмы, штока, возвратной пружины, всасывающего и нагнетательного клапанов, сетчатого фильтра и механического привода.

Привод насоса запускается от эксцентрика распредвала. Эксцентрик, в свою очередь, отвечает за передвижение вниз штока с диафрагмой, преодолевающих усилие, создаваемое пружиной. Над диафрагмой начинает увеличиваться объем полости. Таким образом, возникает разряжение, способствующее поступлению топлива в насос. В это время нагнетательный клапан остается закрытым.

Эксцентрик продолжает двигаться, тем самым освобождая рычаг привода насоса. Возвратная пружина оказывает давление на диафрагму, перемещая ее вверх. Нагнетательный клапан открывается за счет давления, возникающего над диафрагмой. По нагнетательному патрубку топливо отправляется в карбюратор. Всасывающий клапан пребывает в закрытом положении. Цикл работы насоса соответствует циклу оборотов эксцентрика.

После полного заполнения поплавковой камеры карбюратора запорная игла начинает препятствовать доступу топлива в карбюратор. Привод насоса не перемещает ничего, а диафрагма имеет нижнее положение. Производительность работы механического бензонасоса зависит от амплитуды движения диафрагмы, которая регулируется при помощи автоматики.

Топливный насос служит для принудительной подачи топлива из топливного бака в карбюратор (или к накопительным и впрыскивающим устройствам других типов систем питания двигателя). На отечественных автомобильных карбюраторных двигателях применяют мембранные (диафрагменные) топливные насосы, конструктивно отличающиеся друг от друга лишь числом клапанов, формами корпуса и рычага привода.

Применение насосов такого типа в конструкциях карбюраторных двигателей обусловлено относительной простотой конструкции, а также тем, что при работе диафрагменных насосов практически отсутствует вероятность искрообразования. Слабым местом диафрагменных (мембранных) насосов является диафрагма, которая может повредиться, а также клапанный механизм, склонный слипаться при накоплении смолистых отложений из топлива.

На одной из страниц сайта, посвященного науке гидравлике, описаны особенности конструирования и расчета мембранных насосов, а также описано устройство и работа топливного насоса системы питания карбюраторного двигателя автомобиля ВАЗ. Ниже приведен чертеж общего вида топливного насоса двигателя ГАЗ-53А, который имеет аналогичную конструкцию и отличается лишь размерами и формами элементов.

Поплавковая камера карбюратора может быть заполнена топливом перед пуском двигателя с помощью устройства для ручной подкачки. При качании рукой рычага 1 валик 11, поворачиваясь, отжимает рычаг 13 насоса вниз или отпускает его. В результате этого топливо засасывается в полость над мембраной и затем нагнетается в поплавковую камеру карбюратора. Эксцентрик распределительного вала при этом не должен касаться рычага 13.

Местоположение

По целому ряду причин разместить электрический бензонасос на двигателе оказалось невозможно. В этом случае, прежде всего, нельзя обеспечить достаточную производительность, а значит, не будет выполняться одно из назначений бензонасоса — создание высокого давления. Кроме того, установка на двигателе была нужна для обеспечения механического привода, но при использовании электродвигателя необходимость в этом отпала. Поэтому конструкторы разместили бензонасос в топливном баке автомобиля.

Изменение местоположения позволило решить сразу несколько проблем:

  1. Насос получился погружным. Таким образом, не приходится закачивать бензин через топливопровод, что существенно повысило давление на выходе.
  2. Отпала проблема охлаждения электромотора. Тепло отводится топливом, в котором находятся обмотки бензонасоса. Дело в том, что бензин обладает очень низкой проводимостью, это позволяет электродвигателю работать при полном погружении в жидкость. Любое искрение при работе насоса полностью исключено, так что соблюдены все правила пожарной безопасности.
  3. Бензин кроме основного предназначения и охлаждения выступает своеобразной шумоизоляцией. Погруженный в него электродвигатель почти не слышен в салоне автомобиля.

Охлаждение насоса бензином имеет и один существенный минус. В баке постоянно необходимо иметь резерв горючего. Если бензин закончится, что часто происходит у неопытных автолюбителей, электродвигатель, скорее всего, выйдет из строя.

Бензонасос в топливном баке — конструкция, характерная для всех инжекторных двигателей. Это остается неизменным у любого производителя. При этом место, где находится бензонасос, и то, как до него добраться, зависит от марки автомобиля. В большинстве случаев для доступа достаточно снять задние сиденья.

Как менять бензиновый насос на карбюраторных моторах

Процедура замены бензонасоса на карбюраторных автомобилях не отличается сложностью. Сначала необходимо заглушить мотор и дать остыть ему, чтобы комфортнее было проводить ремонт. Затем выполняете несложные манипуляции:

  1. Снимаете шланги с входа и выхода топливного насоса.
  2. Выкручиваете две гайки, которыми крепится корпус насоса к мотору.
  3. Аккуратно снимаете корпус.
  4. Вынимаете шток насоса и убираете старые прокладки.

Сборку производите в обратном порядке, при необходимости меняете шток и ставите достаточное количество прокладок

Важно, чтобы шток выступал не более чем на 1,2 мм над поверхностью
