Самостоятельный демонтаж велосипедного колеса

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

основные звезды;
одиночные звезды, маленькие звездочки;
затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

http://stg-velo.com/news/kak_razobrat_ili_sobrat_zadnee_koleso_skorostnogo_velosipeda/

http://yvelo.ru/sovetii_i_faktii/kak_sobrat_zadnee_koleso_velosipeda.html

https://aktsport.ru/velosiped/kak-razborat-sborat-zadnee-koleso-velosipeda.html

Определение искривления на колёсах

При подозрении на образование такого дефекта или ощущении биения при движении, можете не сомневаться – колесо восьмёркой. Для того чтобы понять так ли это, следует определить участок, в котором образовалось искривление.

Ставим велосипед на руль, колёсами вверх и выполняем проверку одним из двух способов:

Визуальный. Он может быть применён для определения средних и крупных отклонений. Колесо следует сильно раскрутить руками и выявить повреждённый участок. Если это заднее колесо, то ему можно предать ускорение путём вращения педалей. Участок колеса с искривлением при вращении виляет в сторону. Необходимо подобрать момент и ухватиться рукой за это место. Да, это небезопасно, поэтому лучше использовать описанный ниже способ. Он немного сложнее в выполнении, но полностью безопасный и эффективный.
Контактный. Его суть в нанесении отметки на контактную область. Для индикатора можно использовать обычный маркер или мелок белого цвета. Не спеша подводим мелок к ободу колеса. В том месте, где точка обода колеса велосипеда и мелка соприкоснутся, будет вершина дефекта. Далее придаём колесу ускорение и подводим мелок ещё ближе. Место контакта будет областью искривления. Восьмёрка на колесе будет чётко видна. Её белая полоса значительно толще. Начальная и конечная нанесённого рисунка будут концом и началом изгиба, которые должны учитываться при выполнении регулировки спиц.

Обслуживание задней и передней втулки заключается в переборке, очистке деталей

Ремонт колеса часто бывает связан с регулировкой спиц, исправлением «восьмерки» и других дефектов. Восьмерка — это одна из самых распространенных проблем, связанных с повреждением колеса. Она может возникнуть после сильного удара или падения велосипеда. Колесо искривляется и теряет свои динамические свойства. Ездить на таком велосипеде становится практически невозможно, поэтому нужно принимать срочные меры. Существует два способа исправления «восьмерки». Первый способ — силовой. Для начала нужно разбортировать колесо, снять с него покрышку и камеру, затем колесо с помощью приложения динамических усилий исправляются. Этот способ мало действенный и неточный. Чаще применяется второй способ исправления «восьмерки» с помощью подтяжки и ослабления спиц колеса. Выполняются следующие действия:

Снимается колесо;
Производится разбортировка колеса. С помощью специальных пластиковых монтажных лопаток покрышка отодвигается от обода, затем снимается;
Определяется центральная спица восьмёрки;
С помощью специального спицевого ключа производится регулировка спиц. Спицы подтягиваются через одну, начиная с центральной;
После окончания исправления дефектов колеса, на него надевается покрышка с велосипедной камерой;
сборка колеса, установка на место и фиксация с помощью эксцентриков или гаек.

Велосипедные колеса нуждаются в постоянной профилактике, техническом обслуживании включающим периодическое и вынужденное обслуживание.

Периодическое обслуживание совершается с целью профилактики возникновения повреждений и сбоев в работе. Она заключается в периодической переборке втулок, подтягивании спиц, диагностическом обслуживании кассетного блока, звездочек и трансмиссионного блока. Нужно следить за тем, чтобы подшипники были в рабочем состоянии. Все необходимые детали необходимо смазывать, предварительно очистив от предыдущих слоев смазки. Если пренебречь периодическим техническим обслуживанием, это может закончиться серьезными повреждениями и дорогостоящим ремонтными работами велосипеда.

Вынужденное техническое обслуживание — это экстренный ремонт, связанный с поломками, авариями и серьезными повреждениями велосипеда. Такой ремонт может потребовать замены деталей и блоков велосипеда

Также необходимость вынужденном ремонте может возникнуть в том случае, если не уделялось достаточное внимание профилактике. Велосипед является таким техническим средством, в котором большинство деталей и узлов постоянно контактирует с внешней средой, в том числе с повышенной влажностью, загрязнениями и пылью. Если за велосипедом не ухаживать, все эти внешние факторы могут привести к серьёзным поломкам

Если за велосипедом не ухаживать, все эти внешние факторы могут привести к серьёзным поломкам.

Настоящий заботливый хозяин будет уделять обслуживание своего велосипеда много времени, чтобы в дороге не случилось неприятностей. Особого внимания требует техническое обслуживание колес, систематическая проверка втулок, состояние других деталей. Тогда ваш велосипед прослужит вам и долго и не создаст угрозу для вашего здоровья.

Возможные типы изгибов

Их можно разделить на 2 группы: обратимые и необратимые. Чаще встречаются 3 разновидности обратимых искривлений:

Восьмерка – искривление одного из участков колеса.
Яйцо – процесс, при котором обод приобретает форму овала.
Зонт – колесо отклоняется от центральной части вилки.

К необратимым дефектам можно отнести вмятины обода, которые могут появиться как в поперечном, так и в продольном направлении. Возникают они чаще всего после сильного механического воздействия (например, после удара или столкновения). В таком случае выпрямить колесо не получится, остается полностью менять обод, спицы, втулку, то есть выполнять комплексный ремонт.

«Восьмерка»

Этот дефект представляет собой отклонение одного из участков обода от вертикальной плоскости. В результате происходит ослабление и перетяжка некоторых спиц. Различают несколько степеней:

Легкая. При данном дефекте обод остается целым и спицы тоже – достаточно только отрегулировать их натяжение. Биение при этом находится в пределах 3 мм. Причиной может послужить типичная усталость металла. Нужно только натянуть спицы должным образом.
Средняя. Отклонение в данном случае уже превышает 3 мм, но спицы и обод остаются невредимыми. Возникает такой дефект при незначительных ударах или столкновениях.
Сильная. Дефект настолько серьезен, что обод и спицы повреждены тоже. В этом случае остается только переспицовывать колесо, меняя поврежденные элементы.

Устранить искривление можно своими руками, а можно отдать велик в мастерскую, чтобы опытный мастер смог выправить восьмерку на колесе. Здесь многое зависит от масштабов проблемы, имеющегося в наличии инструмента и необходимых навыков.

Шаг 2: Снимите покрышку с колеса при помощи лопаток для монтажа/демонтажа шин

Пора снять шину с колеса, чтобы добраться до камеры. Лопатки-монтажки значительно облегчат эту работу. Также возите парочку с собой в поездки. Они ничего не весят, занимают минимум места, но польза их неоценима. Ими очень сложно повредить камеру при демонтаже, в отличие от металлических предметов типа отверток или ключей. Зачем вам в камере дополнительное отверстие?

Поместите первый рычажок между ободом колеса и шиной. Необходимо, чтобы острие монтажки находилось под краем шины, чтобы вы могли приподнять его бортовое кольцо от обода.

Чтобы край шины не вошел обратно в колесо, зацепите монтажку за одну из спиц. Это позволит разделить шину и колесо, что значительно облегчит снятие остальной части покрышки с колеса.

Поместите второй рычажок рядом с первой монтажкой. Также поместите его под кромку шины. Начинайте перемещать этот рычаг по диаметру колеса, чтобы отделить остальную часть покрышки от обода.

Вот как будет выглядеть снимаемая покрышка, когда вы наденете второй рычаг на колесо. Вначале проходить монтажкой, отделяя обод от покрышки, будет непросто (а возможно, и сложно), но по мере продвижения будет становиться все легче. Как видите, все большая часть кромки шины выходит за обод колеса.

Шина успешно снята с колеса. Теперь пришло время вытащить камеру из велопокрышки. Кстати, заранее открутите колпачок с ниппеля, чтобы вытащить его из отверстия в ободе.

Устранение дефектов обода.

Желающие научиться исправлять дефекты обода самостоятельно, должны учесть, что правка колеса – это операция, которая требует не столько умения, сколько терпения и усидчивости. Потому что ничего сложного в этом деле, в сущности, нет. Собрать колесо полностью значительно сложнее, и для выполнения этой задачи начинающему велосипедисту лучше обратиться в мастерскую.

Что нужно для того, чтобы научиться править колесо?

1. Готовое собранное колесо. Не следует начинать практиковаться на старом, убитом колесе, с множественными дефектами. Хотя его, с одной стороны, не жалко. Но с другой стороны, не всегда возможно выправить такое колесо до идеального состояния. Кроме того, устранить одну небольшую восьмерку проще, чем много пересекающихся восьмерок и яиц, особенно для начинающего веломеханика. Лучше начинать учиться на новом или почти новом ободе, пока он не обзавелся десятками восьмерок.
2. Кусочек мела, чтобы отмечать дефектный участок.

1. Спицевой ключ.

1. Некоторое количество свободного времени.

Станочек для правки колес использовать очень удобно, но необязательно. Небольшие восьмерки на колесе можно устранить, не снимая его с велосипеда, достаточно перевернуть велосипед вверх колесами. При этом правильность колеса можно контролировать относительно тормозных колодок или перьев вилки.

Учимся бортировать колесо и клеить пробоину в шине

Многие мужчины не желают тратить свое драгоценное время. Это проявляется в отказе от пеших перемещений, заменяя ходьбу ездой на велосипеде, скутере, мотоцикле и других средствах передвижения. Это значительно сокращает время, но решившись на данный шаг надо быть подготовленным к определенным поджидающим тебя ситуациям. Я говорю о проколе шины. Если такое происходит, то продолжать движение невозможно. Чтобы вы не оставались без движения длительное время, сегодня мы поговорим о том, как заменить камеру на вашем велосипеде или мотоцикле, а также о том, как правильно заклеить камеру вашего транспортного средства.

Хочу вам посоветовать всегда, возить с собой различные инструменты, вообще это должен знать любой водитель, но многие пренебрегают данной рекомендацией, поэтому и попадают в затруднительные ситуации.

Инструменты

В зависимости от конструкции велосипеда, понадобятся разные инструменты.

Минимальный набор – это руки (желательно в перчатках), больше ничего и не понадобится. Что же используется для облегчения процесса?

Разбортовка велосипедного колеса – небольшие продолговатые пластиковые пластины с «крючком» на конце. Очень помогают удерживать край при начале демонтажа без усилий, а затем снять её.
Любая замена разбортовки – часто используются ключи (от замков или гаечные), монеты, палочки (что достаточно травмоопасно, кстати).
Ключи для демонтажа колеса – есть ещё модели, где ось закрепляется болтами, а не эксцентриками.
Насос – понадобится при установке колеса обратно.

Первый шаг с использованием разбортовки

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

заметные повреждения обода;
полный износ, когда нужна замена колеса;
спустила камера или разорвалась шина;
переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Установка колеса

Тут все происходит в прямо пропорциональном режиме снятию колес

Самое важно правило – верно поставить усилие, при которым эксцентриковый зажим удержит колесо в вилке. Если вы установите его слишком слабо, то колесо может просто выпасть из вилки, а если затяните слишком туго – повредите либо зажимы, либо вилку

Так что же делать? Нужно проверить, что ось колеса до конца входит в пазы наконечника. Проворачивайте рычаги эксцентрикового зажима на девяносто градусов (он должен встать параллельно оси втулок) и заворачивайте гайку до упора, но не стоит затягивать ее чересчур туго.

Осталось повернуть рычаги эксцентрикового зажима так, чтобы они получились параллельно вилке. Вы должны прилагать усилие ощутимое, но не слишком чрезмерное.

Вот и все. Проще простого, не правда ли? Теперь ваше колесо установлено, не забудьте застегнуть тормоза, и можете смело отправляться в путешествие!

Разборка и обслуживание задней втулки

Механизм заднего колеса велосипеда нуждается в периодическом техобслуживании и ремонте, и часто у неопытных велосипедистов возникают проблемы при его разборке и сборке. Однако это довольно простая операция, и после небольшой практики она перестаёт вызывать затруднения. Главное – выбрать подходящий инструмент и запастись терпением. Также следует проявить максимум аккуратности, иначе закатившаяся куда-либо маленькая деталь или шарик может доставить серьёзные проблемы, и правильно собрать механизм будет невозможно. Если нет уверенности в своих действиях, то можно даже записать процесс на видео, чтобы при обратной сборке было понятно, куда следует установить тот или иной элемент.

Задняя втулка и её составные части

Все обычные втулки рассчитаны на разборку со стороны, противоположной размещению звёздочек, то есть с левой. Рассмотрим последовательность действий при разборке изделия на насыпных подшипниках, так как такая конструкция является наиболее распространённой:

Для начала нужно открутить гайки и отсоединить колесо от рамы. В случае с зажимами на эксцентриках даже не понадобятся инструменты. После того, как колесо снято, можно начинать разборку.
Теперь следует снять звёздочки, иначе получить полный доступ к внутренней части втулки будет невозможно. Если колесо имеет кассету, то понадобится инструмент под названием хлыст и съёмник. Хлыст накидывается на большую звезду и удерживает её, а съёмник вставляется в кассету и вращается против часовой стрелки. После демонтажа кассеты нужно снять тормозной диск с левой стороны втулки (если установлены дисковые тормоза).
Для разборки колеса с трещоткой нужен съёмник и ключ с хорошим рычагом. Придётся приложить довольно большое усилие, потому что трещотка закручивалась всё то время, пока вы ездили на велосипеде. Трещотку тоже нужно откручивать против часовой стрелки.
Для дальнейшей работы понадобятся два ключа. Специальный конусный ключ имеет маленькую толщину, им удерживается конус втулки, а вторым ключом нужно расконтрить левую гайку, которая фиксирует этот конус. Расконтренную гайку можно открутить, и теперь задняя ось велосипеда легко достаётся из втулки, давая доступ к подшипникам и внутренней поверхности ступицы колеса.
Шарики могут прикрываться металлическими пыльниками. И то, и другое нужно аккуратно извлечь и сложить в какую-нибудь коробочку. Вот и всё, втулка разобрана, теперь можно приступать к техобслуживанию и ремонту.

Схема разборки втулки на промподшипниках даже проще, определённую трудность составляет лишь извлечение кассет с шариками, так как они довольно плотно запрессованы в ступицу

Картридж придётся доставать специальным инструментом или выбивать ударами молотка по оси, но делать это нужно крайне осторожно, чтобы не повредить фланец

Иногда приходится разбирать сам барабан, на который крепится кассета со звёздами. В этом случае понадобится особый съёмник со шлицами. Но такая необходимость возникает крайне редко, и в этом случае всё же лучше обратиться в мастерскую.

Техобслуживание задних втулок заключается в удалении старой смазки, очистке деталей от грязи, проверки их целостности и нанесении новой смазки. Нужно тщательно промыть не только подшипники и внутреннюю поверхность ступицы, но и резьбу на гайках и оси, так как в неё часто набивается песок. При закручивании он собирается на поверхности конуса, может вызвать хруст и даже повреждение шариков. Для этого обычно используется бензин, растворитель или специальные моющие средства. После очистки нужно нанести смазку на все подвижные детали.

Сборка втулки происходит в обратном порядке. Если детали не утеряны, то всё пройдёт без каких-либо затруднений.

Установка заднего колеса

Для возвращения на место заднего колеса необходимо установить его в вилку и накинуть на одну из звездочек цепь. Теперь надо отцентровать положение элемента на велосипеде таким образом, чтобы он находился между перьями как верхней, так и нижней части задней вилки рамы и смотрело строго в середину каретки педальной оси. Удерживая колесо в этом положении, нужно закрепить его в вилке штатными гайками или эксцентриком

Важно не забыть восстановить натяжение тормозного тросика и поставить цепь на ведущую звездочку. После установки желательно убедиться в правильности выполненных действий, провести тест-драйв

В процессе необходимо проследить, как ведет себя велосипед после ремонта.

Обслуживание и диагностика заднего колеса скоростного велосипеда — обязательные процедуры для сохранения исправности механизмов и длительной эксплуатации транспортного средства. Начинающим пользователям придется сложнее, но всегда можно воспользоваться инструкциями и прочитать советы опытных мастеров. Выполнив ремонтные работы самостоятельно, получится сэкономить семейный бюджет.

Переборка втулки, выравнивание обода, замена камеры и покрышки

Техническое состояние велосипеда напрямую зависит от исправности всех его узлов, в том числе и переднего колеса. Проблем с ним не так много, но посещают они регулярно:

износ компонентов втулки, выработка смазки;
искривление обода – «восьмерки»;
пробои камеры, растрескивание покрышки.

Втулка обеспечивает неподвижное закрепление оси на дропаутах и равномерное беспрепятственное вращение колеса. Недостаточная смазка вызывает повышенное трение подшипников и, как следствие, их быстрый износ. Симптомы – колесо болтается, ярко выраженный люфт, затрудненное вращение, хруст.

Итак, как разобрать втулку: 1. Снять ось с дропаутов (смотрим выше).

2. Ослабить крепежную втулочную гайку. Для этого понадобятся два ключа на 17 мм – одним жестко зафиксировать гайку справа, другим против часовой стрелки скрутить слева.

3. Свинтить конус. Для подцепки нужен будет ключ на 14, далее он легко скручивается руками.

4. Вытащить ось с противоположной стороны. Аккуратно вынуть левый подшипник из полости корпуса и стянуть правый с конуса.

Тщательно осмотреть всё, особенно подшипники. Поврежденные детали нужно заменить на новые.

Чистка, смазка и сборка втулки:

Выдуть грязь из пустого корпуса.
С помощью узкой кисточки или ватной палочки нанести смазку тонким слоем на внутренние стенки втулки.
Протереть ось, конусы и подшипники керосином и дать высохнуть (если устанавливаем те же компоненты).
Смазать ось, подшипники и конусы с внутренних сторон, которые прилегают к подшипникам. На подшипники смазки не жалеем: чем больше, тем лучше. Излишки аккуратно стереть чистой тряпочкой.
Одеть правый подшипник на соответствующий конус той стороной, какой он стоял раньше.
Просунуть ось во втулку и установить на нее левый подшипник.
Аккуратно вкрутить конус. Его поверхность должна касаться, но не зажимать подшипник.
Затянуть втулку гайкой.
Поставить колесо на дропауты и зафиксировать.

Проверяем работу втулки – с силой раскручиваем колесо. Если все по переборке втулки было сделано правильно, колесо будет крутиться легко и беззвучно. Если вращение дается с трудом либо втулка «ходит» по оси, необходимо ослабить или подтянуть левый конус. Возможно, для точного результата регулировка потребуется несколько раз, тут главное – не спешить.

Восьмерки – самая неприятная проблема с колесами. Она в равной степени возникает и спереди, и сзади. Передняя восьмерка доставляет меньше дискомфорта, чем задняя, но все-таки на кривом колесе ездить не по кайфу. Рассмотрим, как быстро устранить дефекты обода велосипеда. Для работы понадобится универсальный спицевой ключ, выглядит он так:

Ремонт восьмерки делается следующим образом:

Определить максимальную выпуклость колеса. В этой области подтянуть спицу на угол, кратный 1 обороту.
Ослабить две спицы по краям на угол, вдвое меньше, на какой подтягивали центральную спицу.
Следующие крайние спицы подтянуть на угол, вдвое меньший, на который ослабляли те две спицы.

И так далее, все зависит от величины искривления. На картинке представлена схема устранения 7-спицевой восьмерки.

Если кривизна расположена между спицами, делаем так:

Замена камер проще устранения дефектов обода, но и чаще требуется. Чтобы правильно и беспрепятственно снять и поставить покрышку, желательно воспользоваться специальными пластиковыми монтажками.

Как разобрать шину:

Снять колесо с креплений вилки.
Спустить воздух из камеры (если меняем только покрышку).
Открутить защитный колпачок с ниппеля и слегка продавить его вниз.
С противоположной стороны зацепить двумя монтажками борт покрышки.
Третьей монтажкой подцеплять борт по бокам, до тех пор, пока покрышка не слезет с обода. Теперь можно достать камеру.

Собрать шину по следующей схеме:

Немного накачать камеру, чтобы она распрямилась.
Уложить камеру в покрышку.
По стрелочке выбрать правильное направление шины.
Вставить ниппель в отверстие обода.
Затолкать борта покрышки в обод со стороны ниппеля к противоположному концу. Когда заталкивать станет тяжело, воспользоваться монтажками.
Вытянуть трубку ниппеля наверх (для Schrader).
Проверить, чтобы борта полностью легли в обод и надеть колесо на велосипед.

Переднее колесо на велосипеде – простой узел, который можно самостоятельно обслуживать дома своими руками: разобрать и собрать втулку, поменять шину и устранить искривления на ободе. Серьезные проблемы – поломка спиц, растрескивание корпуса втулки – потребуют помощи специалиста.

Особенности и устройство

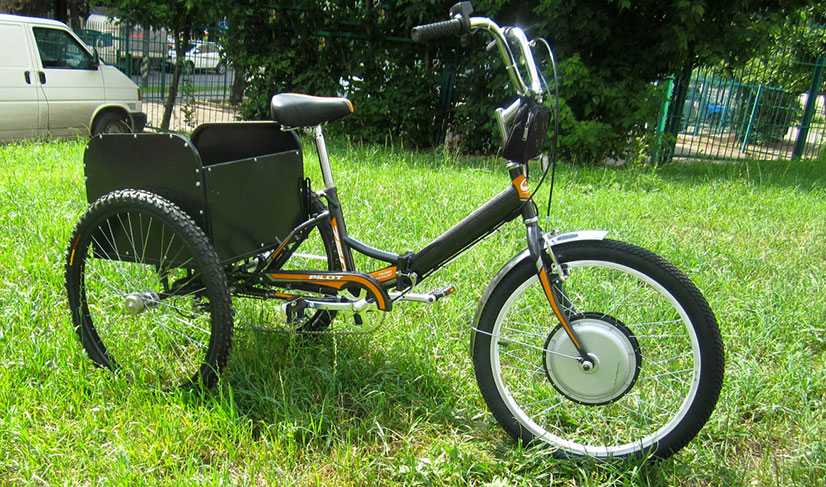

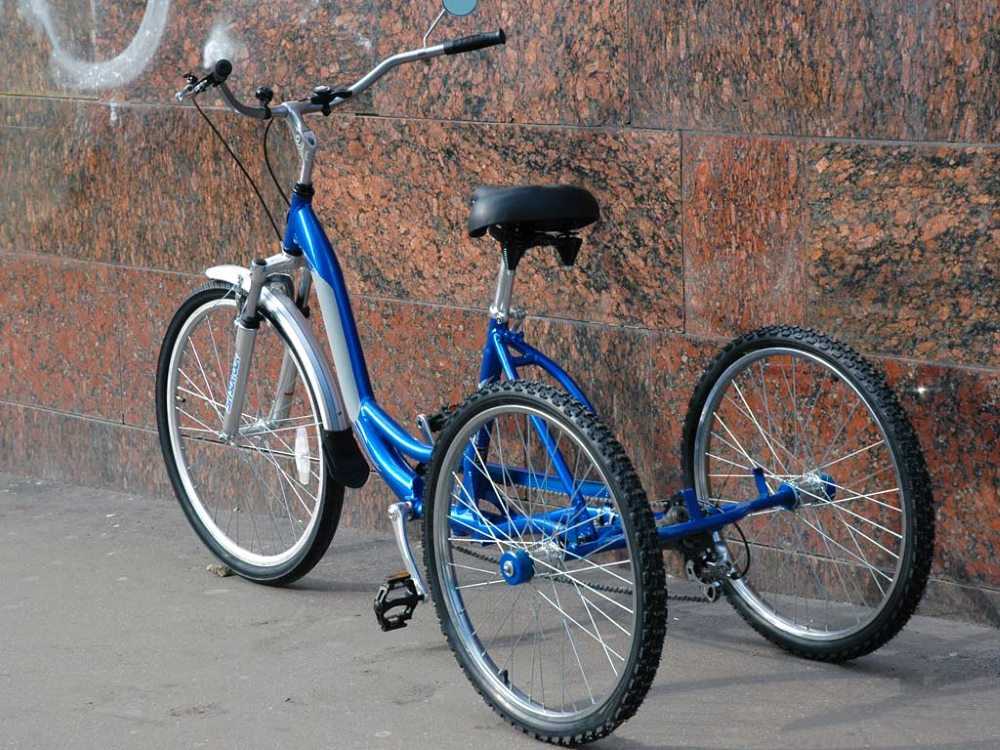

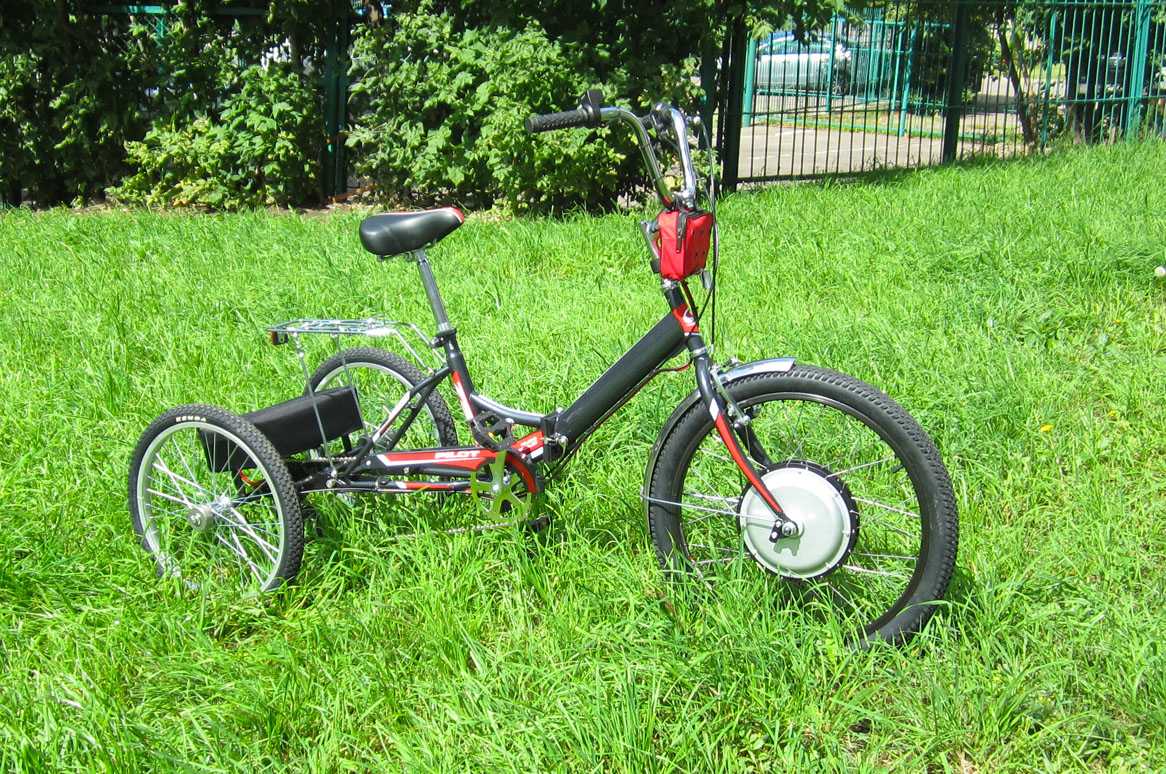

Трехколесный велик отличается от привычного аналога иной конфигурацией рамы и наличием дополнительного обода. Если модель предназначается для городских или парковых прогулок, лучше сделать простой вариант, без изысков и усиливающих элементов. Изделия для езды по пересеченной местности и транспортировки грузов оснащают усиленной рамой, трансмиссией, надежной тормозной системой, также у них меняют скоростные режимы.

Пройдите опрос

Если трехколесный велосипед будет эксплуатировать один человек, конструкцию подгоняют по антропометрическим параметрам. Для массового пользования выбирают максимально универсальную модификацию.

Преимущества трехколесных велосипедов, сделанных своими руками:

подходят для эксплуатации людьми разных возрастных категорий;
отличаются повышенной устойчивостью и грузоподъемностью;
изготовление самодельных вариантов не требует существенных затрат, особых навыков;
облегченная посадка владельца за счет стабильного удержания равновесия;
возможность коммерческого использования.

К недостаткам относят увеличенную массу агрегата, громоздкость, неудобство поворачивания на большой скорости. Потребители указывают, что грузовые модели подходят только для частных домов, поскольку в квартире их разместить проблематично. Самодельный вариант с тремя колесами нужно собирать, внимательно придерживаясь инструкции.
