Те скутеристы, которые были знакомы с «советской» мототехникой, помнят, что запуск холодного двигателя какого – нибудь «Минска» или «Карпат», был не такой уж и простой процедурой, требующей определенной подготовки и навыков. Например, нужно было открыть топливный кран, утопить поплавок поплавковой камеры карбюратора, нажав специальную кнопку, подождать, пока камера заполнится бензином, прикрыть воздушную заслонку карбюратора, чтобы обогатить топливную смесь, и, лишь после этого, можно было включить зажигание и попытаться запустить двигатель. После прогрева мотора, воздушную заслонку нужно было открыть.

Со скутером все гораздо проще, так как практически все вышеописанные процедуры выполнять не нужно. Топливный кран, или топливный насос срабатывает автоматически, как только начинает вращаться коленвал мотора, а пусковой электрический обогатитель, который некоторые скутеристы называют «электроклапан карбюратора», автоматически обогащает топливную смесь во время пуска холодного двигателя. Как раз о пусковом обогатителе и пойдет речь дальше.

Как можно было понять из вышеизложенного, пусковой электрический обогатитель играет роль своего рода воздушной заслонки. Пока двигатель скутера холодный, игла обогатителя находится в верхнем положении, оставляя открытым канал, по которому дополнительная порция бензина может поступать в двигатель. То есть, пока игла обогатителя находится верхнем положении, в двигатель будет поступать обогащенная смесь, что обеспечивает лучший пуск холодного мотора. Далее, когда двигатель начинает работать, генератор также начинает вырабатывать ток. Обогатитель подключается именно к генератору, а не к аккумулятору скутера, поэтому, как только генератор начинает работать, в обогатителе начинает нагреваться специальный термоэлемент (он имеет форму небольшого диска, размером с таблетку). Термоэлемент нагревает небольшой резервуар – капсулу, содержимое которой расширяется при нагреве и выталкивает иглу. Игла опускается, и перекрывает доступ для дополнительной порции бензина. С этого момента, мотор начинает работать в обычном режиме, на наиболее экономичном, несколько обедненном составе смеси. При остановке мотора, игла снова подымается вверх.

Работу пускового электроклапана можно заметить по изменению работы мотора – сразу после пуска он работает на повышенных оборотах, а через некоторое время, когда клапан закрывается, мотор начинает работать на нормальных холостых оборотах. Кстати, по этому признаку, в некоторой степени, можно определить, работает электроклапан, или нет.

При отказе обогатителя, если игла будет все время в верхнем положении, мотор будет постоянно работать на обогащенной смеси, что очень не желательно, так как это не только увеличивает расход топлива, но и нарушает нормальную работу мотора.

Чтобы проверить исправность пускового обогатителя, нужно отсоединить от него провода питания, и, вначале, проверить, подается ли на них напряжение. Подсоедините к проводам, к которым подключается обогатитель, мультиметр, настроив его на режим замера переменного напряжения (напоминаем, напряжение на обогатитель подается от генератора переменного тока). Далее запускаем двигатель, и смотрим на показания мультиметр. Если мультиметр показывает примерно 9 – 12 В, то, все в порядке, генератор подает напряжение на пусковой обогатитель. Теперь нужно проверить сам обогатитель. Снимаем его с карбюратора, подключаем отключенные перед этим провода питания и снова запускаем мотор. Правда, теперь с пуском мотора могут возникнуть проблемы, так как мы отсоединили от карбюратора обогатитель. Чтобы облегчить запуск, можете закупорить тряпочкой заборное отверстие на корпусе воздушного фильтра, таким образом, обогатив смесь. После пуска мотора, отверстие откройте

Как только мотор начнет работать, обратите внимание на иглу пускового обогатителя – она должна начать постепенно выдвигаться, а сам корпус обогатителя может стать теплым. Если в течение 4 -5 минут игла не выдвигается, и корпус электроклапана не нагревается, значит, обогатитель неисправен, и его необходимо заменить

Проверить обогатитель можно таким же методом, но, подключив его не «штатным» способом, а напрямую к аккумулятору скутера.

При покупке нового пускового обогатителя – электроклапана, обязательно обращайте внимание на то, чтобы он подходил к вашей модели скутера, вернее, в карбюратору, который установлен на скутере

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

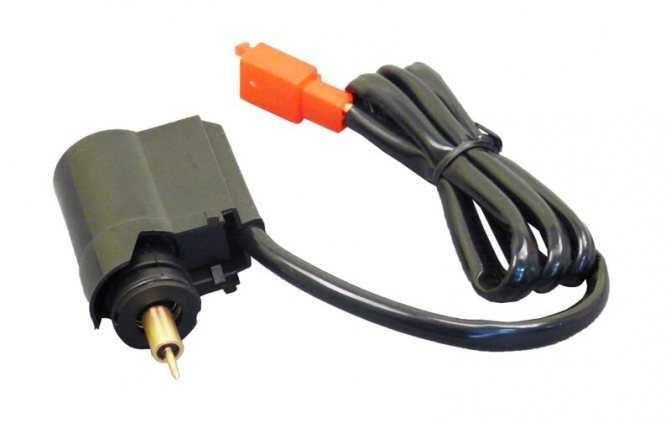

Пусковой обогатитель, электроклапан — устройство, диагностика

Эта деталь мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без сложностей в любую погоду. Только благодаря ей скутер легко заводится с полоборота. Благодаря ей, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

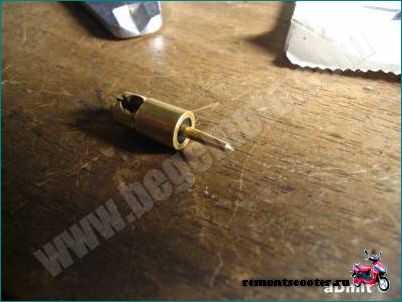

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы 1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск. 3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом. 4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы — как в п. 3. 5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы — также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит.
