Можно ли отремонтировать датчика дмрв. что делать водителю, если дмрв барахлит: признаки неисправности и способы их устранения

Как заменить ДМРВ – общие положения

В зависимости от марки машины и модификации силовой установки принцип и последовательность действий может значительно отличаться. В большинстве случаев датчик представляет собой отдельный элемент конструкции с собственным питанием и обособленной линией передачи сигнала. В более сложных моторах ДМРВ выступает частью сложного модуля и меняется блоком.

Следующая инструкция носит исключительно информативный характер и отображает принципиальную последовательность действий.

Установить автомобиль на противооткатные упоры или ручной тормоз.
Открыть капот и снять плюсовую клемму с аккумулятора.
В зависимости от конструкции блока открутить датчик с посадочного гнезда или ослабить хомут крепления воздухопровода.

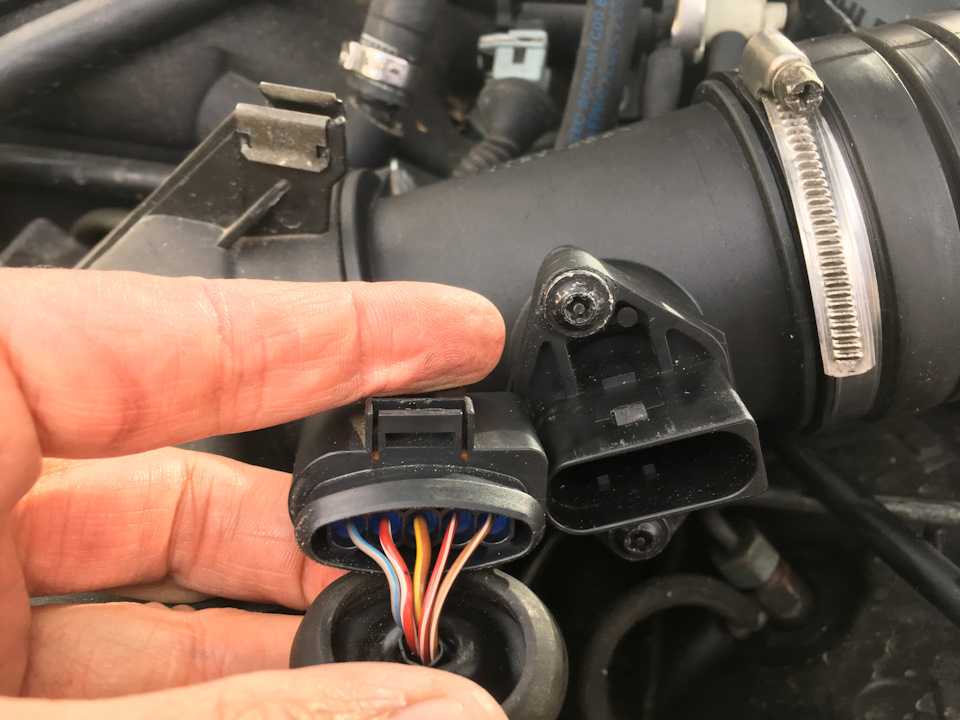

Отключить клемму контактной группы ДМРВ от штепсельного разъема.
Установка нового устройства выполняется в обратной последовательности.

Главным фактором при выполнении операции является тщательное соблюдение чистоты. Тончайшие настройки сенсора могут сбиться при попадании влаги или пыли. Также от мастера потребуется необычайная аккуратность. Внутри детали расположены чрезвычайно чувствительные элементы, их легко повредить при случайном ударе или тряске.

Отдельно следует учитывать, что выполнять операцию самостоятельно можно только при полной уверенности в собственных силах. Если имеются сомнения – рекомендуется обратиться к квалифицированному специалисту.

Признаки неисправности

Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.

В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:

обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
возрастает расход топлива и ухудшается динамика автомобиля;
высвечивается контрольная лампочка и появляется возможность считать код ошибки.

Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.

Зачем нужен ДМРВ

Силовые установки новых авто оборудованы «умной» системой топливоподачи. Электронные блоки в режиме реального времени отслеживают параметры устройства и позволяют точно рассчитать требуемое количество топлива и воздуха.

ДМРВ выполняет важную роль и при его отказе, СУ начинает работать некорректно. ДВС начинает задыхаться или захлебываться, что негативно сказывается на его производительности, мощности.

Сам ДМРВ передает на ЭБУ информацию о количестве газов, входящих через впускной коллектор, что позволяет ему, верно, определять требуемый объем горючего для образования смеси.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

Перейдите к шагу 5

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Симптомы неисправности ДМРВ на ВАЗ-2110

Теперь про симптомы неисправности ДМРВ. Нужно понимать, что однозначно обвинять ДМРВ можно только после точной компьютерной диагностики системы управления двигателем. Даже бортовой компьютер может запросто ошибаться. Однако мы постараемся выявить поломку без привлечения специалистов.

Симптомы неисправности датчика могут совпадать с симптомами других неисправностей:

Повышенные или плавающие обороты на холостом ходу.
Невозможно отрегулировать уровень СО на холостых.
Двигатель глохнет сразу после запуска, обороты поддерживаются только при открытой дроссельной заслонке.
Повышенный расход горючего.
Загорается лампа Check Engine.
Провалы при изменении частоты оборотов, потеря мощности и динамики.

Проверка: параметры и совместимость

Датчик для контроллера Bosch М 7.9.7 – номер 0 280 212 116 по каталогу ВАЗ.

Сложность вычисления параметров и номиналов датчика заключается в том, что на ВАЗе в разное время и на разные двигатели устанавливали разные приборы с разными номиналами . Эти номиналы были прошиты в электронном блоке управления и если мы устанавливаем датчик другого типа (хотя визуально он может быть точно таким же), система управления уже будет работать некорректно. На десятки ставили датчики GM, Bosch, Siemens , отечественный датчик родом из Арзамаса или Саратова .

Тарировка у каждого из них разная. Только после 2004 года ВАЗ определился с типом датчика и его номиналами — это бошевский прибор типа HFM5 трёх модификаций:

первым был ДМРВ HFM5-4.7 , по бошевскому каталогу его номер 0 280 212 004, а по ВАЗовскому — 21083-1130010-01;
HFM5-4.7 с артикулом 0 280 212 037 (21083-1130010-10 по каталогу ВАЗ);
HFM5-CL , каталожный номер 0 280 212 116 или 21083-1130003-20 по ВАЗовской книжке.

Особенности

Бошевский датчик (21083-1130010-01) для контроллера Январь версии 5.1.

К примеру, для ЭБУ Bosch М7.9.7 необходимо применять бошевский ДМРВ 0 280 212 116, а для контроллера Январь версии 5.1 — только Bosch 21083-1130010-01. То есть, если даже с завода установлен датчик, не соответствующий прошивке ЭБУ, корректной работы мотора и нормального расхода топлива ждать не приходится. Кстати, нередки случаи, когда именно с завода были установлены датчики, не соответствующие версии прошивки. Поэтому первая проверка — на совместимость. А дальше берём мультиметр и в бой.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Как можно обойти регулятор?

Схема обманки ДМРВ

Если вы не хотите сталкиваться с проблемой неработоспособности расходомера, то есть один вариант, как блок управления можно обмануть. Для этого ставится диод вместо ДМРВ. Для того, чтобы обманка работала нормально, двигатель в любом случае должен быть в рабочем состоянии. Если силовой агрегат будет работать некорректно или в его работе будут неисправности, то обманка просто не даст эффекта.

Для того, чтобы обмануть «мозги», вам потребуется диод, который будет иметь просадку на 0.3 вольта, его без проблем можно приобрести в любом магазине электроники. Диодный элемент будет использоваться для подачи с опорных 5 В на сигнальный 4.7 В. Это позволит блоку управления «думать», что ДМРВ видит довольно большой объем воздушного потока. Для примера рассмотрим двигатели автомобилей Фольсваген.

Если на этом авто используется регулятор от производителя Bosch, то диодный элемент ставится с контакта 4 в контакт 5. Если используется расходомер от Pierburg, то диод устанавливается с контакта 1 в контакт 6. Монтаж диодного элемента осуществляется с учетом направленности потока, поскольку он позволяет пропускать только в одну сторону.

Зачем нужен датчик массового расхода воздуха

Датчик размещается между воздушным фильтром и дроссельным узлом. Его задача определять расход очищенного воздуха, подаваемого в двигатель. Сигнал с ДМРВ подается на электронный блок управления, тот в свою очередь проводит расчет необходимого количества топлива для формирования оптимального состава топливовоздушной смеси и подает команду на его впрыск.

Для нормальной работы силовой установки соотношение горючего с воздухом должно составлять примерно 1к14. При нарушении пропорций значительно падает мощность автомобиля либо сильно увеличивается потребление горючего.

Всего в автомобилестроении применяется 3 вида ДМРВ:

пленочный аналоговый и цифровой;
проволочный аналоговый (нитевой);
частотный.

Есть еще один вид устройств, но мы его рассматривать не будет ввиду того, что конструкция устарела и больше не применяется, это трубка Пито (или лопаточный).

Первые два типа схожи между собой по принципу действия, который основан на изменении напряжения, подаваемого к нагревательному элементу – нить либо пленка. ЭБУ считывает эти изменения, выполняет необходимые расчеты и подает команды для формирования смеси. Рассмотрим немного подробнее каждый тип датчиков.

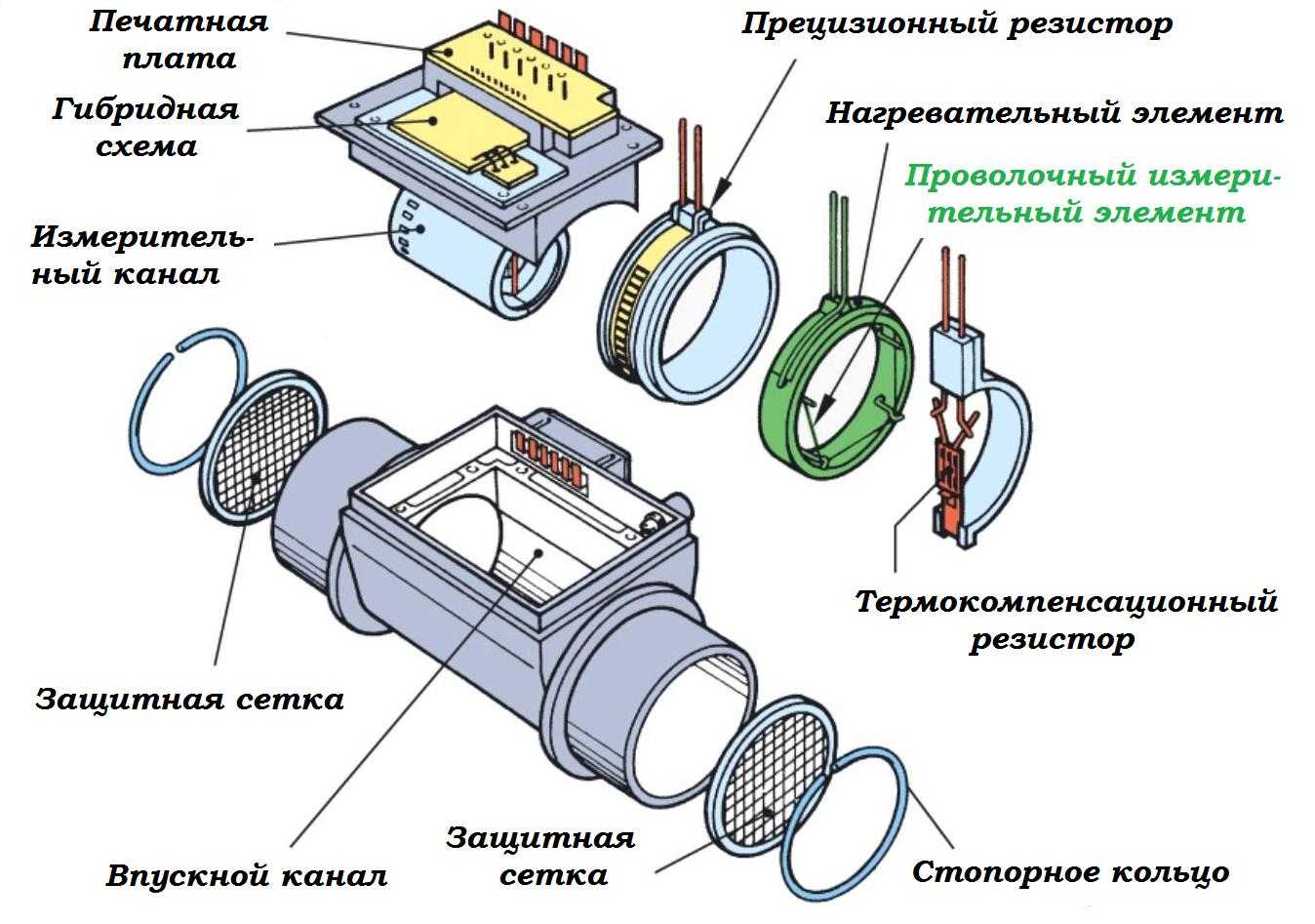

Проволочный

Установлены на большинстве современных машин. Ключевая роль в них отводится терморезисторам, состоящим из двух вольфрамовых или платиновых нитей толщиной 0.07 мм. При подаче напряжение с определенной силой тока, они начинают нагреваться. В некоторых конструкциях присутствует также датчик температуры (термистор).

Одна из нитей изолирована от воздействия потока воздуха, а вторая обдувается при открытии дроссельной заслонки, что ведет к ее охлаждению. Для выравнивания их температуры на открытый элемент подается ток большей силы. Блок управления считывает разницу напряжений и на нитях, определяет проходящее количество воздуха и на основе этих данных дает команду на впрыск необходимого объема топлива в камеру сгорания.

К недостаткам проволочных датчиков относится то, что они быстро загрязняются и изнашиваются. Для решения первой проблемы предусмотрен режим самоочистки – ДМРВ кратковременно разогревается до 1 000 — 11 000 °С на заглушенном двигателе, при такой температуре все отложения сгорают. В случае износа терморезистора датчик подлежит замене.

Пленочный

От предыдущего типа датчик немного отличается по конструкции, принцип же их работы одинаков. В качестве чувствительного проводника используется керамический элемент с напылением из платины либо полупроводниковая пленка.

В устройстве также предусмотрено два элемента – один изолирован, а второй обдувается потоком входящего воздуха. На керамическом элементе размещено несколько слоев резисторов, которые выполняют разные функции. К преимуществам таких ДМРВ относится то, что они замеряют температуру как входящего, так и отражающего воздуха. К тому же они меньше подвержены загрязнению.

Современные устройства сигнал выходного напряжения передают не только в аналоговом, но и цифровом режиме, что значительно ускоряет процесс обработки данных.

Частотный

Подобные изделия от компании General Motors устанавливались на первых ВАЗах 2109 и прекрасно работают в паре с блоком управления Янтарь 4. Их отличительная черта – надежность и долговечность.

Принцип его работы основывается на изменении частоты выходного сигнала переменного напряжения. Если частота большая – это говорит о большом расходе воздуха, низкая – о малой подаче.

К преимуществам частотных датчиков относится их стабильная работа и передача данных, даже при падении напряжения от сильного загрязнения или плохого контакта. Например, при окисленных соединениях выходной сигнал может уменьшиться, и на контроллер с 1.02 В придет 0.9 В. Это приведет к увеличению расхода топлива. В данном типе устройств скачки не повлияют на работу ЭБУ.

Как обмануть ДМРВ?

Чтобы обойти расходомер, можно вместо него установить диод, это — своего рода обманка. Чтобы данное устройство работало корректно, силовой агрегат машины должен функционировать без перебоев. Если в работе двигателя появятся неисправности, смысла от использования обманки не будет.

Для выполнения задачи потребуется диодный элемент, обладающий просадкой на 0,3 вольта. Суть его установки заключается в том, чтобы обмануть микропроцессорный модуль двигателя. Купить такую деталь можно в любом магазине радиоэлектроники. Устройство будет применяться для отправки с опорных пяти вольт на сигнальные 4,7 В. В результате этого микропроцессорный модуль посчитает, что расходомер фиксирует большой объем потока воздуха.

Почему ДМРВ выходит из строя

Сам по себе сенсор представляет элементарную конструкцию, устанавливаемую на магистраль между воздухачом и дросселем.

Чувствительный сенсор закрыт непроницаемым, пластиковым корпусом, что защищает его от вибраций и попадания влаги, пыли. Отказ устройства без причин невозможен – это исключает его конструкция. Обычно датчик ломается ввиду следующих факторов.

Механические повреждения. При неаккуратном ремонте или попадании в ДТП корпус датчика может быть поврежден, что может стать причиной его отказа.
Намокание. Попадание воды во время неправильной мойки является частой причиной обращения на СТО. Также подобные проблемы могут проявиться, когда машина постояла под дождем с открытым капотом.
Короткое замыкание бортовой сети – при резком повышении напряжения тонкая электроника может перегореть или полностью выйти из строя.
Глубокий разряд АКБ. В некоторых машинах используется электроника, приспособленная к работе только при нормальном напряжении. Если фактический показатель понижается ниже установленного предела, оборудование может заглючить.
Дефект при производстве. От заводского брака не застрахован никто. В особенности это проявляется при покупке не оригинальных деталей от сомнительных производителей. Избежать подобного поможет использование только фирменных деталей от проверенных брендов.
Программный сбой. Подобные проблемы не являются прямой поломкой устройства, но доставляют массу неудобств. Автомобилисты нередко обращаются на СТО именно с неполадками в бортовом компьютере.

В отдельных случаях, за неправильное поведение датчика могут отвечать и повреждения сопутствующих элементов. К примеру на машинах отечественного производства и старых иномарках, нередко спровоцировать подобное поведение могут факторы:

разболтался клеммный разъем датчика;
повреждена проводка, отвечающая за сенсор;
на контактной группе устройства присутствует окисление, ржавчина;
неправильно подключены сигнальные провода;
ЭБУ неправильно считывает данные;
поврежден гофрированный канал подачи воздуха (треснула стенка, и часть газов уходит);
неплотно затянуты хомуты креплений.
глюк прошивки;
засорился или поврежден воздушный фильтр.

В отдельных случаях устройство может выйти из строя совершенно по непредсказуемой причине. Бывает такое, что подобное случается прямо во время движения по дороге и ничего не предвещает беды.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

Тестирование в процессе движения.
Диагностика с применением мультиметра или тестера.
Внешний осмотр сенсора.
Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

Необходимо открыть капот, отключить расходомер, закрыть капот.
Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
1,01-1,02 В – прибор БУ, но состояние его хорошее.
1,02-1,03 В – указывает, что устройство все еще работоспособное.
1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
1,04-1,05 – ресурсы прибора практически исчерпались.
Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

черно-красный или розовый контакт — это подключение к управляющему модулю;
зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
серо-белый контакт — выходное напряжение;
желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.
