Не работает спидометр газ 3110

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

текущая скорость движения и общий километраж;
обороты двигателя;
уровень масла и его количество;
заряд аккумулятора;
количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

Зато ее новый вариант — панель ГАЗ-3110 нового образца — оказалась более информативной и чуть более удобной в пользовании. Дизайн новинки разработан так, чтобы пользователь сначала получал основную информацию, а уже затем отвлекался на другие показатели.

Две главных больших шкалы отображают скорость движения авто и частоту оборотов двигателя, а на двух боковых показана информация о количестве бензина и состоянии масла.

Кроме этого, новая панелька приборов ГАЗ имеет около 20 побочных индикаторов, каждый из которых имеет свое назначение.

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Возможные неисправности устройства

Почему не работает спидометр?

Причин множество, рассмотрим основные:

Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.

Датчик спидометра Газ 3110

На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

Проверка и замена датчиков ГАЗ-3110

Снижение давления в системе питания 1. Вынуть предохранитель № 9 (предохранитель топливного насоса) из правого блока предохранителей.

2. Запустить двигатель и дать ему поработать до полной выработки топлива из топливопровода. После этого двигатель заглохнет.

3. Вставить на место предохранитель.

4. Поврежденные успокоители цепей заменить.

5. После этого можно разъединять топливопроводы.

Замена датчика массового расхода воздуха

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить колодку 1 от датчика 3 массового расхода воздуха.

Ослабить хомуты, отсоединить воздухоподводящие шланги 2 и снять датчик 3.

3. Установить новый датчик в обратном порядке.Проверка датчика массового расхода воздуха 1. Снять датчик массового расхода воздуха.2. Подсоединить к контактам «2» и «З» разъема датчика вольтметр. Подать на контакты «1» и «5» постоянный ток напряжением 12 В (н» на контакт <5>, а <—> на ((1»). При этом вольтметр должен показать напряжение 1,3—1,4 В.

Затем кратковременно замкнуть между собой контакты «4» и «5». Вольтметр должен при этом показать напряжение около 8 В, а платиновая нить должна раскалиться докрасна.

Если хотя бы одно из этих условий не выполняется, заменить датчик.

Регулировка содержания окиси углерода (СО) в отработавших газах

1. Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80–90 °С) при исправной системе зажигания и номинальных зазорах между электродами свечей.

2. Содержание СО и СН в отработавших газах должно быть в пределах: 0,7–0,9% СО и 1200 млн –1 СН при частоте вращения коленчатого вала (800±50) мин –1 ; не более 0,5% СО и 600 млн –1 СН при частоте вращения коленчатого вала (3150±50) млн –1 .

3. Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха.

При повороте винта по часовой стрелке содержание СО увеличивается, а против часовой — уменьшается. При этом содержание СН также будет отрегулировано.

Если не удается отрегулировать содержание СО и СН в указанных пределах, нужно проверить исправность элементов комплексной микропроцессорной системы управления двигателем.

Замена троса акселератора1. Отсоединить провод от «Минусовой» клеммы аккумуляторной батареи.

2. Отвернуть гайку 1 и вынуть трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвинуть сальник 1 с наконечника троса, отвернуть полностью гайку 2 с наконечника троса, вытащить наконечник 3 оболочки троса из кронштейна и вынуть вверх из кронштейна через прорезь трос.

Снять наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Снять наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Датчик скорости Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

неверным присоединением гибкого вала;
плохим закреплением гайки;
отсутствием смазки на тросе;
попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Случай первый

Зима, морозное утро. Вы спешите на работу, уверенно садитесь за руль своей «Волги», включаете зажигание, видите загоревшуюся и погасшую контрольную лампочку. Все в порядке. Включаете стартер, а двигатель не заводится. Как же так? Вчера оставил исправный автомобиль, лампочка не «кричит» о неисправности, а двигатель молчит.

Запомните.

Режим самодиагностики не распространяется на высоковольтную часть электросистемы автомобиля. Скорее всего, у двигателя «залило» свечи зажигания, а контрольной лампочке это все «до лампочки». Но не спешите вывертывать свечи, чистить и калить. У двигателя «4062.10» есть режим продувки цилиндров, только об этом производители забыли проинформировать автовладельцев.

В инструкции ГАЗа сказано, что при пуске двигателя нельзя нажимать на педаль газа. А почему нельзя? Да потому, что если вы нажмете более чем наполовину ее хода, то включается режим продувки цилиндров! Воздух в цилиндры поступает, а топливо — нет. Когда вы так секунд 5-10 продуете цилиндры, на отпуске педали газа двигатель заведется.

Не работает тахометр на ваз 2110 инжектор причины

ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Выход из строя датчика скорости в коробке передач

В большинстве автомобилей стоит один датчик скорости, который находится в коробке передач. Раньше здесь располагался определенный моторчик, который крутил трос скорости, уходящий на спидометр, а скорость его вращения зависела от частоты вращения колесных полуосей или прочих показателей. Сегодня в коробки передач устанавливают электронные датчики скорости, которые безошибочно определяют скоростной режим и передают его по системе проводом на спидометр и одометр для подсчета пройденных километров. Но на деле оказывается, что датчик легко может сломаться по таким причинам:

слишком длительная служба — у каждого электронного прибора есть свой срок действия, даже у самого качественного;
физические и механические влияния, что-то могло упасть случайно на датчик, повредить его соединения;
пересыхание проводов или просто отошедшие контакты, которые не дают прибору нормально работать;
сложные условия эксплуатации, повышенная влажность и постоянное загрязнение подкапотного пространства;
установка некачественного прибора, покупка неоригинального датчика скорости без нужных качеств и характеристик;
приобретение прибора с другими техническими характеристиками, не подходящего для вашей модели автомобиля.

Поломка датчика может сначала ознаменоваться прекращением подсчета километров на одометре, а со временем прекращением демонстрации скорости. Возможно, оба процесса произойдут одновременно. Бывают случаи, когда одометр продолжает работать, а скорость спидометр не демонстрирует. В любой случае, необходимо заменить этот датчик, чтобы получить нормальную работу спидометра. Это главная причина выхода из строя одометра и спидометра во всех автомобилях современного типа. Так что первым делом стоит проверить именно эту деталь, не заменяя без необходимости все остальные технических узлы и элементы авто.

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

разъём с маркировкой ХР4 остаётся без изменений;
разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
разъём с маркировкой ХР1 остаётся без изменений.

Не работает спидометр Газ 3110

Контрольно-измерительные приборы современных автомобилей используются не только с точки зрения познавательной. Благодаря им мы можем выявлять некоторые неисправности, контролировать состояние систем и узлов, а также контролировать пробег и скорость. Это в том случае, если все работает, включается и моргает. Как только отказывает хотя бы один из важных приборов — как без рук. Особенно это касается спидометра. Электронный привод заменил механический на последних моделях отечественных автомобилей. Показания стали точнее, стрелки двигаются плавнее, а показатели снимаются проще.

Применение электрического спидометра
Устройство и схема спидометра Газ 3110
Датчик спидометра Газ 3110
Основные неисправности спидометра Волги

Применение электрического спидометра

Электрический спидометр Газ 3310 устроен по типовой схеме, которая появилась еще в середине 70-х на зарубежных автомобилях массово. Ее применяли и раньше, но на недорогих моделях чаще устанавливали привод классический, тросовый. Механический привод — довольно точный, но он зависит от слишком многих факторов. Точнее, точность его показаний. На точность влияют:

внешний диаметр колеса;
степень износа резины;
степень износа редуктора спидометра;
уровень погрешности самого спидометра;
передаточное соотношение главной пары.

Как видим, причин неправильно показывать скорость у механики более, чем достаточно, причем мы назвали далеко не все из них. Применение электрического спидометра тоже не дает никакой гарантии того, что скорость, указанная на шкале — эталонная. Вмешиваются все те же факторы, только добавляются еще и сугубо электрические неприятности — отсутствие или плохие контакты, разнокалиберные радиодетали и тому подобные нюансы.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

Распиновка щитка приборов ВАЗ 2121

На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля. Схема соединения жгута проводов панели приборов после г Схема соединений комбинации приборов выпуска с г. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. С такой ситуацией владельцы ВАЗ сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях.

Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ , в работе силовой установке появились серьезные дефекты. Распиновка пригодится в любом случае — и при внесении незначительных усовершенствований, и при полной замене панели приборов. Комбинация приборов закреплена в гнезде панели приборов двумя пружинными защелками. Кстати, на моём фото — приборка с эконометром видите — справа торчит его пипка.

Если в какой-либо из контролируемых БСК цепей появляется неисправность, то светится соответствующий светодиод.

Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Стрелки тахометра и спидометра приводятся в действие шаговыми электродвигателями. Европанель схема подключения

Случай третий

Вы решили помыть свое авто. Выгнали его на лужайку и помыли, не открывая капота. Завели и обнаружили, что двигатель «троит». Как же так, ведь его вы не мыли!

Все очень просто. У «Волги» в месте посадки задней части капота на резиновое уплотнение зачастую имеются неплотности, и вода при мойке попадает прямо на электромагнитную форсунку четвертого цилиндра.

Во всех случаях попадания воды на контакты, соединения, приборы надо сушить, проветривать, применять современные вытеснители влаги и, естественно, капитально устранить все возможные попадания влаги на электросистему. Устраивать генеральную мойку двигателя и подкапотного пространства тоже надо умеючи. Лучше посоветоваться на СТО.

И последнее, что надо знать владельцам «406-го». Этот двигатель требователен к качеству свечей зажигания. Избегайте покупать так называемые «импортные» на рынках, в подворотнях, как бы ни была соблазнительна цена и упаковка. Если нет средств, чтобы купить импортные свечи у настоящих дилеров, купите лучше отечественные. А перед установкой на двигатель проверьте все на работу под давлением на СТО.

Советы для автомобилистов

На легковых автомобилях Волга (ГАЗ-3110) с инжекторным двигателем ЗМЗ-406 устанавливается спидометр, который получает информацию о скорости движения автомобиля с датчика скорости (ДС), расположенного на корпусе коробки перемены передач (КПП). На этих автомобилях, в зависимости от года выпуска, устанавливались, как четырёх ступенчатые, так и пяти ступенчатые коробки передач, на которых стояли разные по числу импульсов датчики скорости. На 4-х ступенчатых КПП — ДС был 10 импульсный, а на 5-ти ступенчатые КПП – ставили 6-ти импульсный ДС. Визуально, их можно было отличить по форме колодки. У 10-ти импульсных ДС, она была круглая, а у 5-ти импульсных ДС, прямоугольная.

Если спидометр отказывается нормально работать, то в первую очередь необходимо проверить, считает ли пройденные автомобилем километры одометр, так как датчик скорости передаёт информацию на оба этих прибора. Поэтому, если одометр работает, а спидометр нет, то датчик скорости, в этом случае, можно не проверять, так как он исправен. Если бы он вышел из строя, то не работал бы не только спидометр, но ещё и одометр. Плюс ко всему, при выходе из строя датчика скорости, на комбинации приборов должен загореться чек, свидетельствующий о появлении ошибки, номер которой можно узнать при проведении соответствующей диагностики. Значит, в этом случае, придётся искать неисправность в печатной плате комбинации приборов или в электронном блоке управления двигателем (ЭБУ), так как сигнал с датчика скорости на спидометр идет через ЭБУ.

Но сделать это сможет только электрик с соответствующей квалификацией и необходимым оборудованием. Единственное, что может сделать сам водитель, это попытаться проверить работу спидометра путём замены комбинации приборов на такую же, но новую. Их выпускают на приборных заводах в Латвии и городе Владимире. Если Вы собираетесь приобрести комбинацию приборов другого производителя, чем та, которая стоит на Вашем автомобиле, то необходимо убедиться, что распиновка клемм колодок соответствует друг другу.

К возможным «глюкам» спидометра могут быть причастны и механические неисправности, связанные с выходом из строя приводного вала датчика скорости, на конце которого износились грани, что приводит к его пробуксовке и стрелка спидометра от этого начинает дёргаться. Ещё одна механическая связана с срезанием зубьев шестерни редуктора, установленного на вторичном валу КПП с которой получает крутящий момент приводной вал датчика скорости.

Снимали мотор и коробку на СТО, после этого не работает спидометр да и еще куча косяков. Туда больше не обращусь, хроны мягко говоря, моторист только нормальный.

Фишки проверили и на коробке и в «подкапотке», там где из салона провода выходят. Всё ок, побрызгали WDшкой, результат такой же. Как можно проверить цепь и что может быть?

Мотор 402, коробка 5ст, датчик электронный в коробасе. До снятия/установки мотора и коробки всё было ок!

Ах да, перед фишкой в подкапотке есть скрутка, проверил — нормальная. А вот из салона выходит 1 лишний (оборванный?) провод. Схему бы где найти с цветами =) Может сталкивался уже кто?

Не работает спидометр на Волге

Приборы для диагностики системы управления двигателем Cummins ISF2.8 на ГАЗель NEXT, диагностический адаптер Cummins INLINE 6, мини-сканеры, считыватели кодов неисправностей.

Сегодня положение изменилось. Практически на всех автомобилях есть диагностический разъем стандарта OBD-II/EOBD. К такому разъему можно подсоединить не только профессиональные диагностические приборы, но и простейшие устройства для считывания кодов неисправностей (DTC).

Основные коды неисправностей определены стандартом SAE и практически одинаковы для автомобилей всех марок. Однако диагностические разъемы американского стандарта OBD-II и европейского EOBD хотя и одинаковы по форме, различаются назначением некоторых выводов.

Большинство имеющихся в продаже диагностических приборов позволяют считывать коды с любого разъема. Однако при покупке прибора необходимо уточнить, что он совместим с дизельным двигателем Cummins ISF2.8 на автомобиле ГАЗель NEXT (стандарт OBD-II).

Для диагностики электронной системы управления двигателем Cummins ISF2.8 на автомобиле ГАЗель NEXT рекомендуется пользоваться диагностическим адаптером INLINE 5 или INLINE 6 фирмы Cummins. Он поставляется с набором соединительных проводов. А также персональным компьютером с установленной программой INLINE версии 7.3 и выше.

Минимальные требования к компьютеру:

— Процессор Intel Pentium 4 — не менее 2 ГГЦ. — Оперативная память не менее 1 Гб. — Жесткий диск не менее 40 Гб. — Свободное место на жестком диске не менее 6 Гб. — Дисплей SVGA (1024×768 pixel) color. — Установлена операционная система Windows XP. — Установлено программное обеспечение INLINE версии 7.3 и выше. — Порты ввода/вывода для порта USB 2.0, СОМ-порт (RS-232 serial). — Дисковод DVD для установки программного обеспечения. — Клавиатура, мышь.

При диагностике дизельного двигателя Cummins ISF2.8 на автомобиле ГАЗель NEXT необходимо пользоваться руководством по эксплуатации диагностического оборудования INLINE. А также руководством пользователя программы INLINE.

Диагностические устройства мини-сканеры, считыватели кодов неисправностей.

Наиболее просты в использовании диагностические устройства мини-сканеры. Или считыватели кодов неисправностей. Они имеют отдельный корпус с дисплеем. На нем после подключения прибора к диагностическому разъему могут выводиться коды неисправностей и другая информация о работе двигателя.

Как правило, эти приборы позволяют также стереть код ошибки из памяти электронного блока управления двигателем Cummins ISF2.8 после устранения неисправности. Для упрощения работы в памяти некоторых моделей мини-сканеров есть описание всех диагностических кодов OBD-II/EOBD.

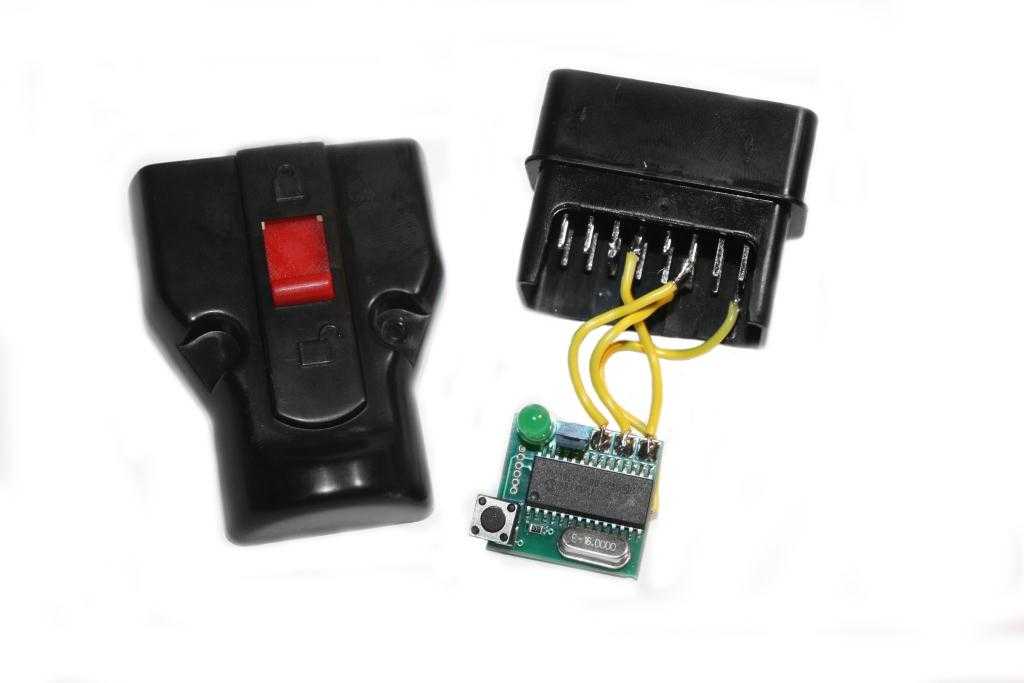

Диагностические адаптеры.

Второй популярной группой устройств для диагностики электронного блока управления двигателем Cummins ISF2.8 на автомобиле ГАЗель NEXT являются адаптеры различных типов. Адаптеры позволяют соединить диагностический разъем автомобиля с персональным компьютером, планшетным компьютером или смартфоном.

При этом на компьютер или смартфон устанавливается программное обеспечение прилагаемое к адаптеру. Кроме того, различные программы для работы с тем или иным адаптером можно найти в свободном доступе в Интернете. Как правило, возможности диагностических программ для установки на компьютеры и другие мобильные устройства значительно превосходят возможности мини-сканеров.

Часто они позволяют не только определять различные параметры работы двигателя и анализировать сигналы датчиков, но и вмешиваться в настройки электронного блока двигателем Cummins ISF2.8. Однако использование таких функций требует специальных знаний.

Неподготовленному автомобилисту лучше ограничиться считыванием и стиранием кодов неисправностей. В настоящее время на смену проводным адаптерам приходят беспроводные работающие по Bluetooth-протоколу. Такой адаптер позволяет считывать параметры даже при движении автомобиля.

Обычно бортовой компьютер устанавливают на ветровое стекла или панель приборов. Шлейф проводов компьютера пропускают под панелью приборов. Колодку шлейфа подключают к диагностическому разъему. Помимо параметров работы двигателя, на дисплей бортового компьютера можно выводить информацию о поездке. Например продолжительность, средний и текущий расход топлива и другие параметры.

Панель приборов ГАЗ 3110 Волга

Руководства по ремонту
Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
Панель приборов

8.11.1 Панель приборов Снимать и устанавливать панель приборов рекомендуется вдвоем. 8.11.2 Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от отрицательной клеммы аккумуляторной батареи. 2. Отвернуть три винта крепления и снять обивку передней стойки с обеих сторон. 3. Подцепить отверткой и вытянуть вверх и на себя надставку 1 панели приборов с обеих сторон. …

8.11.3 Установка Устанавливают панель приборов в порядке, обратном снятию.

8.11.4. Центральная консоль (Категория). Список материалов смотрите внутри…

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель

2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть

4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов

8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения

9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей

10.0 Технические характеристики автомобилей 10.1. Двигатель

Основные неисправности спидометра Волги

Чаще всего владельцев заставляет переходить на механику частый отказ исполнительного механизма стрелки спидометра. Если одометр показывает пробег, а стрелка упала замертво или уже в конвульсиях, тогда дело именно в нем. В этом случае только замена блока спасет ситуацию. Разбирать панель приборов и привод стрелки не рекомендуют. Разве только для общеобразовательных целей.

Также можно проверить целостность цепей в электронном блоке управления двигателем, но с ведерным паяльником туда обычно не ходят. Проверка ЭБУ проводится только в условиях станции технического обслуживания и при наличии соответствующего оборудования и компьютерного программного обеспечения специально адаптированного для Газ 3110. Замена приборки на новую — самый распространенный выход из ситуации. Сегодня их научились делать не только за рубежом, но и во Владимире, поэтому купить приборную панель на Газ 3110 не проблема.

Что касается механической части привода спидометра Волги, там все осталось по-прежнему, как и в механическом приводе.

Привод расположен на КПП, крепится прямо к ее картеру и по его визуальному состоянию можно сделать вывод о работоспособности как датчика, так и редуктора. Не превышайте скорость по Гринвичу, и удачи в дороге!

Комплексный тюнинг

Достаточно часто автомобилисты, которые своими руками улучшают свою приборную панель, дорабатывают сразу несколько приборов или общую подсветку приборной панели, чтобы она выглядела более стильно. В таком случае лучше заготовить заранее одинаковые шаблоны для шкал приборов и одинакового цвета светодиоды подсветки. В том же случае, если у вас нет доступа к светодиодам нужного цвета, можно обойтись обычными белыми светодиодами и просто наклеить на нужные места полупрозрачную пленку нужного цвета. Такая пленка будет обычным световым фильтром, и эффекта вы достигните такого же, как и при использовании светодиодов разного цвета.
