Как разобрать шину велосипеда

Замена велосипедной камеры

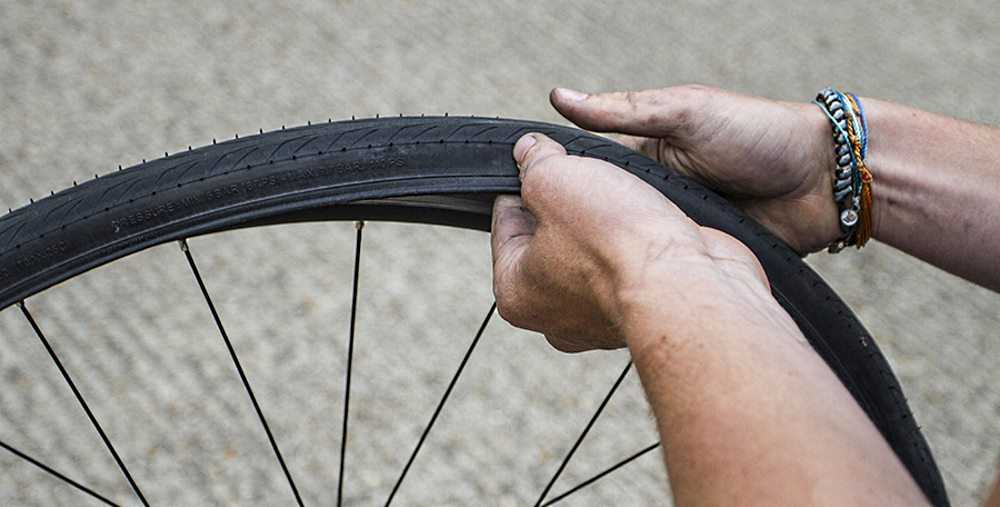

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.

Стягивать нужно очень аккуратно, чтобы не повредить обод, не стоит применять слишком много силы. Когда покрышка снята, извлекаем поврежденную камеру и устанавливаем новую. Ниппель продевается в отверстие обода, затем камера равномерно распределяется по окружности.

Сверху на обод надевается внешняя часть шины, в этот раз, со стороны ниппеля. При установке покрышки нужно учитывать правильное направление рисунка протектора. Обычно на шинах рисуют стрелки, а в перевернутом состоянии велосипеда направление вперед – это назад в нижнем положении. Впрочем, с задним колесом скоростного горного велосипеда ошибиться нетрудно, благодаря кассете сбоку. После монтажа камера накачивается.

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

заметные повреждения обода;
полный износ, когда нужна замена колеса;
спустила камера или разорвалась шина;
переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

основные звезды;
одиночные звезды, маленькие звездочки;
затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Втулка заднего колеса велосипеда — это один из самых сложных и дорогостоящих механизмов велосипеда. Именно задняя втулка вызывает у начинающих велосипедистов больше всего вопросов. А ремонт её или обслуживание — это вообще, как страшный сон.

От качества втулок зависит то, сколько Вы потратите сил на преодоление определенного расстояние, другими словами «накатистость» велосипеда. Задняя втулка подвергается, куда большим нагрузкам, чем передняя, что диктует необходимость делать её массивнее. Кроме того, если у передней втулки только одна функция (свободное вращение колеса), то на заднюю, дополнительно возлагаются функции — передача крутящего момента, ход свободный от педалей, тормозные функции и даже иногда внутренние системы переключения передач (планетарные втулки).

Компаний, которые выпускаю втулки для велосипедов достаточно много и перечислять их все нет смысла. Стоит отметить задние втулки Shimano, в России это самые распространенные втулки, благодаря высокому качеству и широкому ценовому диапазону.

Как и передние втулки, задние могут отличаться материалами изготовления, предназначением, технологии производства, вес и прочность. Но у задних втулок есть и свои отличия присущие только им. Какие именно будет рассмотрено ниже.

Бортировка и разбортировка колеса

Я постараюсь расписать всевозможные детали, чтобы вам было легче добиться конечного результата.

Разбортировка колеса представляет собой процесс снятия покрышки с обода или диска для замены или починки камеры. Для этого процесса придется прибегнуть к мужскому набору инструментов, так как нам понадобятся бортировки, хотя при их отсутствии можно смело воспользоваться отвертками.

Теперь можно начинать разбортировку:

Снимаем колесо. В зависимости от типа средства передвижения, может различаться способ снятия. Думаю, с этим вы и сами разберетесь.
Спускаем колесо. Для этого берем колпачок, накрученный на сосок шины, переворачиваем его обратной стороной, вставляем в ниппель и выкручиваем его. Когда вы будете производить данный процесс, то услышите характерный звук спускания воздуха
Если вы бортируете колесо мотоцикла, то придется воспользоваться подножкой мотоцикла. Подложите снятое колесо под ножку и нажмите на колесо, чтобы оно сошло с корта. Пока вы этого не сделаете, процесс разбортировки продолжать нельзя. В случае с велосипедным колесом, такого проделывать не надо, данный тип колесо разбортируется проще.
Теперь берем бортировки (или отвертки), одной из них поддеваем покрышку возле соска, и вытаскиваем ее наружу, не вытаскивая при этом самой отвертки. Будьте предельно осторожны, чтобы не задеть и не повредить камеру. Далее второй бортировкой, немного отступив места от соска, поддеваем покрышку и вытаскиваем ее наружу. Таким образом, двигаясь по кругу, вы снимете покрышку с обода или диска.

В чем заключается процесс бортировки:

Вы вставляете обратно сосок, заклеенной или замененной, камеры в диск или обод с предварительно надетой покрышкой.
Вставляете покрышку с противоположной стороны от соска в обод и при помощи бортировки начинаете по полукругу вправлять покрышку в обод

Хочу обратить ваше внимание на то, что у некоторых покрышек есть направление движения, это можно определить по соответствующим надписям по бокам или по рисунку самих шипов. Вставляя покрышку, вы должны ее вставить соответственно с направлением кручения обода.
Когда покрышка будет полностью вправлена, то фиксируем сосок, вкручиваем ниппель и накачиваем колесо

Вот и все, теперь ваше колесо готово к дальнейшему использованию.

Хорошо, данную процедуру мы научились делать, но для чего она нам нужна. Об этом пойдет речь ниже.

Необходимые инструменты

Любое техническое обслуживание начинается с подбора необходимых инструментов. В случае ремонта кареточного механизма, потребуется не только стандартный набор, но и специальные инструменты для этой детали.

Список всех требуемых инструментов:

- Функциональный ключ, необходимый для выжимки шатуна с оси каретки и для того, чтобы снять фиксирующий болт. Правая часть ключа предназначена для шатунной выжимки, а левая – для раскручивания болта.
- Гаечный или разводной ключ.
- Отвёртка, имеющая плоский наконечник.
- Съёмник каретки.

Молоток небольшого размера.

Ставим кассету на место

Установление кассеты прямо противоположно демонтажу. При монтаже следует проследить плотное насаждение звёздочек на шлицы втулки.

Насаживать звезды следует с максимальной осторожностью, чтобы не повредить фланцы шлицов. С помощью набора гаечных ключей натянуть все звезды и шурупы на втулку, после этого завинтить прижимную гайку по резьбе против часовой стрелки

С помощью набора гаечных ключей натянуть все звезды и шурупы на втулку, после этого завинтить прижимную гайку по резьбе против часовой стрелки.

Важно соблюсти точный порядок посадки звезд для плотного сцепления с дистанционными кольцами. Если неправильно насадить детали, звезды будут находиться на большом расстояние друг от друга, это исказит работу переключателя скоростей

Торцевую гайку необходимо затягивать на максимальный уровень гаечным или газовым ключом. Для закручивания гайки с обратной нарезкой колесо устанавливается в горизонтальном положении, для увеличения напора на газовый ключ.

Подробная видеоинструкция об обслуживании кассеты и втулок:

Разбортировка колеса скутера «Хонда Дио»

Многие городские начинающие водители самостоятельно не могут поменять камеру и отделить покрышку от обода, надеясь на шиномонтажные мастерские. Однако никто не застрахован от валяющего на дороге гвоздя и прокола шины. С процедурой разбортировки японских мопедов можно справиться, не обращаясь за помощью к мастерам. Однако следует иметь в виду, что самым сложным в процессе является посадка на обод шины.

Вам это будет интересно Сколько должно быть давление в колесах

За время использования покрышка настолько прочно присоединена, что оторвать ее можно только при помощи станков. У обычного любителя мототехники такой агрегат отсутствует. Поэтому придется использовать подручные средства — уголки.

На заметку!

Некоторые модели скутеров «Хонда Дио» идут с дисковыми тормозами

Чтобы ничего не погнуть, важно перед монтажом шины снять тормозной диск

Как разбортировать переднее колесо на скутере?

Следует стравить воздух из шины, положить металлический угол под ободок и отбить покрышку молотком

При этом важно не попадать много раз по одному месту. Есть вероятность повредить диск и пробить дыру

Правильно будет после пары ударов смещать угол по кругу и повторять движение. Манипуляции продолжать, пока покрышка не отсоединится. Затем процедура повторяется с другой стороной переднего колеса.
На данном этапе потребуются заводские инструменты для монтажа шин. Лом просунуть под резину и вывернуть так, чтобы она не выскочила наверх. Еще немного отодвинуть и наконец вытащить наружу шину. Лом при этом остается на месте. Такие же движения проделать по кругу, используя необходимое количество «монтажек». Как правило, резина легко снимается уже на половине пути.

Покрышки не бортируют ключами и отвертками

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Заднее колесо

Процесс работы с задним колесом велосипеда практически ничем не отличается от переднего

Можно выделить два момента, на которые стоит обратить внимание:

Если тормоза гидравлические — необходимо сначала их прогнать, чтобы убрать всю жидкость.
Цепь следует снять с зубьев.

Чтобы без проблем снять и одеть цепь нужно проверить, каким образом закреплен переключатель скоростей для задней оси. Переключатель, установленный на раме, никак не пересекается с процессом изъятия колеса из штанины. Если же он зафиксированы с помощью крюка и находится непосредственно на оси, придется его снять.

Одеть колесо как заднее, так и переднее можно в практически противоположном порядке:

Переворачиваем велосипед на спину. Вообще этот пункт не обязателен — просто так удобнее работать.
Вставляем колесо в штанину.
Закручиваем гайки или рычаг эксцентрика.
Ставим коня на ноги и продолжаем путь.

Знание связей между отдельными элементами вашего двухколесного друга, а также способность своими силами произвести демонтаж, позволяет вам:

экономить время.
получить независимость от более опытных ездоков и специалистов по ремонту.
продлить жизнь своему транспортному средству.

Отправляясь на велопрогулку по городу или на пересеченную местность, не забывайте брать с собой небольшой ремонтный набор. Он обязательно должно включать в себя: разводные ключи, запасные гайки, заплатки и специальный клей по резине.

Будьте внимательны на дороге и к своему велосипеду.

Как разобрать или собрать заднее колесо скоростного велосипеда

Снятие колес с рамы входит в обязательную процедуру технического обслуживания велосипеда. Рано или поздно колесо даже самого продвинутого байка преподнесет сюрпризы в виде деформаций обода, повреждения спиц, лопнувшей камеры или вообще всей покрышки, а также износа системы звездочек для заднего колеса.

Опытные велосипедисты приветствуют самостоятельный ремонт колес, и не случайно: дешевле, да и навыков поднаберешься. Можно обратиться и в хорошую мастерскую, где проблему решат, возможно, быстрее, но и не безвозмездно. Более того, сервис вряд ли находится под окнами дома, так что велосипед придется тащить волоком, в чем мало приятного. Чтобы этого избежать, лучше немного повозиться самому, тем более ничего сложного в колесах велика нет. Сегодня поговорим о том, как снять заднее колесо с велосипеда, отремонтировать его и правильно собрать.

Причины ремонта покрышки

Основной причиной является пробитая камера. Чтобы её заклеить или заменить, необходимо снять покрышку. Желательно осмотреть её на наличие застрявшего стекла или других мелких острых предметов.
Когда протектор сильно износился, то камера в большей степени подвержена опасности прокола. Даже совсем мелкие стёклышки могут её повредить.
Могут появиться бугорки и другие неровности. Камера начинает выпирать из-под шины. Поэтому нужно её заменить на новую.

Снять покрышку в походных условиях тяжелее, чем дома или в гараже. Особенно если нет необходимых инструментов. Сделать это возможно, но очень тяжело. Особенно когда резина приклеилась к ободу как влитая. Поэтому лучше всего брать с собой в дорогу съёмник и другие инструменты для ремонта велосипеда.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

http://veloinsider.ru/service/remont-zadnej-vtulki-velosipeda-svoimi-rukami.htmlhttp://sportzoom.ru/obsluzhivanie-zadnej-vtulki-velosipeda/http://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

Снятие колес

По возможности начните с установки велосипеда. Он должен быть установлен с левой стороны, когда снимаете заднее колесо. Не ставьте велосипед в вертикальном положении без заднего колеса, так как это может повредить задний переключатель.

1. Задние колеса: установите переключатель к внешней передаче и внутренней передней цепи колеса. Это ослабит цепь, и колесо будет легче снять.

2. Отсоедините обод тормоза, если он имеется. Механизмы выпуска типичных MTB и дорожных тормозов приведены ниже.

Примечание: С дисковыми тормозами колодки разъединения не требуются. Кроме того, при гидравлических дисковых тормозах не выжимайте рычаг тормоза, когда снимаете диск с велосипеда. В противном случае колодки закроются, и вам будет очень трудно поставить колесо обратно на велосипед. Используйте специально сконструированную распорку, такую как PP-1.2, если это необходимо.

3. :

Механизм эксцентрика для закрепления осей колес: потянуть наружу до конца рычаг данного механизма. При необходимости ослабить быстрый выпуск регулировочной гайки, чтобы убрать любые выступы на конце вилки.
Прямая ось: некоторые функции аналогичны оси механизма эксцентрика для закрепления осей колес — потяните рычаг наружу для отсоединения и поверните для ослабления. Некоторые прямые оси оснащены специальным устройством, которое должно ослаблять ось. Тем не менее, другие простые рычаги, которые необходимы для ослабления или затягивания, не используются.
Твердая ось: на оси колес с гайками необходимо ослабить снаружи обе гайки.

4. На переднем колесе — просто направляйте колесо вниз и из вилки. Для задних колес — потяните задний механизм переключения передач, чтобы винтики очистили цепь. Опустите колесо, направляя его вниз через тормозные колодки и вперед, чтобы очистить цепь и механизм переключения передач.
Некоторые механизмы переключения передач имеют механизм сцепления, который затрудняет их поворот. Они имеют функции, благодаря которым можно легко снять колесо.

Для сцепления механизма переключения передач SRAM переместите нижний ролик вперед, чтобы ослабить цепь, и нажмите кнопку для фиксации его на месте.

Для сцепления механизма переключения передач Shimano необходимо найти рычаг включение/выключение и переместить его в нерабочее положение.

Ремонт при помощи заплатки

Наложить заплатку сможет даже новичок. Процесс достаточно прост. В качестве заплатки можно использовать кусочек резины со старого колеса.

Размер детали выбирают таким образом, чтобы она на 1,5 см перекрывала пробоину со всех сторон. Ножницами следует придать заплатке форму круга или овала.

После этого нужно взять наждачную бумагу и тщательно зачистить место повреждения и саму деталь, это обеспечит более прочное сцепление материалов. Следующий шаг — обезжиривание. Для этого нужно протереть поверхности спиртом или ацетоном.

На камеру и латку нанести выбранный клей, аккуратно разровнять его шпателем и выждать от 3 до 5 минут. Может понадобиться нанести второй слой, этот момент стоит уточнить в инструкции.

Не нужно добиваться большой толщины шва за счет большого количества клея, это негативно отразится на конечном результате.

После этого камеру лучше разложить на ровной поверхности и с силой прижать к ней заплатку.

Последняя должна находиться сверху. Заплатку трижды простучать молотком, совершая спиралевидные движения от центра к краям.

Как заменить покрышку на велосипеде

Существует множество производителей, которые предлагают большое количество моделей покрышек. Рисунки протекторов бывают симметричные или асимметричные. В первом варианте ставить на велосипед их можно любой стороной. Во втором обычно протекторы имеют направленность в ту или иную сторону.

Некоторые производители маркируют покрышки стрелками и надписями Front (вперёд) и Rear (назад). В них сразу видно направление. Существуют также модели только для переднего или только для заднего колеса. Об этом гласят соответствующие надписи и стрелки. Если не выполнять рекомендации изготовителей, то это приводит к плохому сцеплению с дорогой, ухудшению управления велосипедом и быстрому износу покрышек велосипеда.

Установка шины на обод

На некоторых моделях V-образного типа отсутствуют маркировки и стрелки. Тогда специалисты рекомендуют ставить на переднее колесо шины с остриём назад (\/), а на заднее — с остриём вперёд (/\). Это обуславливается тем, что задние колёса выполняют функцию сцепления с дорогой, и поэтому должна упираться в дорогу «ножками». А передние — выполняют больше процесс торможения, и «ножки» на рисунке должны смотреть вперёд.

Эти рекомендации предназначены для езды на велосипеде по неасфальтированной дороге. Если же ездить по шоссе, то варианты направленности стрелок имеют незначительную функцию. При увеличении проходимости и сцепления с дорогой можно поставить обе резины остриём вперёд.

Итоги

Каждый скутер время от времени нуждается в ремонте. Неисправная работа транспортного средства не только мешает комфортной езде, но и подвергает опасности жизнь своего водителя. Отремонтировать скутер своими руками достаточно просто, если перед этим сесть и как следует разобраться в деталях. Иногда на каком-то элементе процесс может застопориться, тогда рекомендуется внимательно проследить всю последовательность шагов с самого начала – возможно, где-то была допущена ошибка. При замене заднего колеса нужно не торопиться и быть внимательным, и тогда у вас все получится.

Успехов в ремонте и удачи на дорогах!
