Как снять каретку с велосипеда, разобрать и поменять её?

Полезная информация о съемниках

Съемник следует покупать только по типу каретки. Если на велосипеде поставлена каретка модели Shimano, естественно и съемник должен быть этого же вида. Но существуют и универсальные модели, которые могут подойти, но не факт. Например, модель ISIS. Она имеет крепление в восемь шлицев. Такое приспособление можно применять для устройств SRAM, Shimano и Truvativ. Можно обойтись даже без гаечного ключа, в случае, если на съемнике есть особые рукоятки.

Когда дело доходит непосредственно до каретки велосипеда, как уже говорилось ранее, самое главное проверить, все ли в порядке с подшипниками. Их следует хорошо протереть и убрать мусор. Для достижения отличного результата советуют использовать бензин либо керосин. После этого смазать посадочные места качественной смазкой. К сожалению, такие механизмы не служат долго, поэтому за ними нужен уход и проведение постоянного осмотра.

Если случилась такая ситуация, что задняя каретка велосипеда не разбирается, то самое быстрое решение проблемы – это приобретение нового механизма. И не стоит даже стараться что-либо сделать, так как это будет в пустоту потраченное время и нервы. Но как только решено идти за новым приспособлением, необходимо узнать длину вала и остальные характеристики. Ведь можно ошибиться в выборе, и снова потратить время. Поэтому лучше все узнать, и сразу купить нужную вещь.

Если на велосипеде присутствует интегрированный механизм, то для замены подшипника нужно прислушаться к советам и безукоризненно следовать правилам. Вначале надо открыть подшипники, предварительно снимая пыльник. Для этой процедуры можно воспользоваться молотком, но это на самый крайний случай

В идеале нужен особый съемник, так как с молотком надо очень осторожно обращаться. После этого почистить и смазать

В завершении поставить новые промподшипники.

Как разобрать каретку на велосипеде?

Необходимые инструменты

Провести разбор каретки можно самостоятельно, однако для этого требуется определенный набор инструментов.

Он выглядит следующим образом:

Специальная выжимка для шатуна.
Набор ключей.
Отвертка с плоским наконечником.
Легкий молоток.
Специальный съемник для каретки, который подходит для извлечения стакана.

Порядок действий

Подобный набор не всегда встречается в наборе велосипедиста, поэтому придется приобретать некоторые инструменты отдельно.

Порядок действий следующий:

Прежде чем приступать к замене каретки следует освободить пространство вокруг.
При помощи мягкой тряпки проводится удаление грязи. Это делается для того, чтобы во внутрь конструкции при разборе не попадала грязь.
С шатуна снимается заглушка. В большинстве случаев в качестве заглушки применяется пластиковая крышка, которую достаточно задеть отверткой.
Следующий шаг заключается в откручивании гайки, которая обеспечивает фиксацию шатуна на каретке.
Далее применяется специальная выжимка, для чего она надевается на крепежный элемент.
Следующий шаг заключается в снятии шатуна. Для этого также применяется специальный выжимной инструмент. В результате прикладывания усилия узел постепенно сходит со своего места.
Стоит учитывать, что каретка фиксируется за счет специальной чашечки и колец. Легкими движения и ударами кольца проворачиваются на посадочном месте. Аналогичными действиями проводится снятие чашечки.
Кареточный подшипник можно снять обычной отверткой, для чего осуществляются несильный удары.
Специальный съемный инструмент применяется для вытягивания вала каретки. Обычным инструментом провести демонтаж практически невозможно.

Снимаем каретку с велосипеда

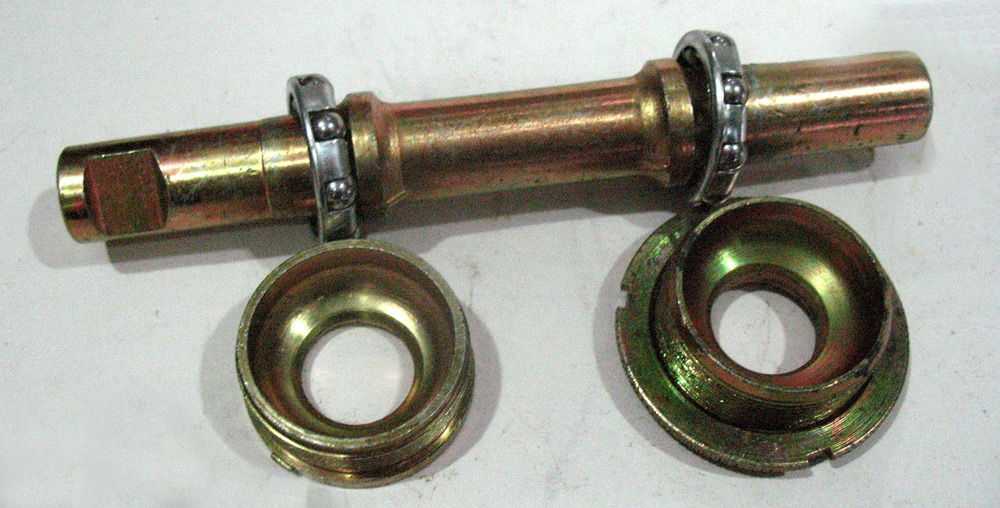

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Вводное слово

Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах

Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет

Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.

Особенности ремонта

Если на вашем велосипеде установлена каретка закрытого типа, которая ещё называется картриджной, то про ремонт даже нечего и думать. Такие механизмы одноразовые, и спасти ситуацию может только замена на новую каретку. По-другому обстоит ситуация с механизмами открытого типа, которые называются разборными. Их можно разобрать, устранить проблему и установить на место. В основе конструкции разборного механизма лежит вал, или ось. Его вращение обеспечивается за счёт подшипников, которые, в свою очередь, стоят внутри кареточных чашек, да ещё и закручиваются в кареточный стакан. Хоть такая конструкция может показаться сложной, но на самом деле такие каретки легко можно открутить и провести полную ревизию.

Когда мы говорим про ремонт каретки, то подразумеваем следующие возможные действия:

смазка всех составляющих деталей;
устранение люфта;
обеспечение лёгкого вращения;
нейтрализация посторонних звуков при езде.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
Обработка винта резьбовым фиксатором.
Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Смазка и сборка каретки

Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
Обработка винта резьбовым фиксатором.
Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
Вставка заглушек.

Исправление дефектов, сервис, очищение узла

Когда вы достали каретку, вы можете внимательно ее осмотреть на предмет поломок. Если слишком много грязи и пыли попало в кареточный узел, подшипники совершенно приходят в негодность, и требуют замены. Это обычно происходит после эксплуатации в течение 5 лет.

Тщательно осмотрите все детали, находящиеся в данном узле. Самыми первыми ломаются и разбиваются подшипники каретки. Замените их на новые детали.

Заодно присмотритесь, в каком состоянии фиксаторы с чашечками. Если видите визуальные повреждения, также меняйте эти детали. Все остальные составляющие кареточного узла велосипеда прочистите растворителем. Самая мелкая грязь лучше удаляется с помощью специального смазывающего спрея. В конце все вытрите салфеткой.

Порядок разборки заднего колеса следующий:

Разборка. Для начала с дропаутов снимаем колёса. Используя кассетный съёмник, разбираем звёзды. Отвёрткой или специальным инструментом размыкаем стопор. Затем со стороны, которая противоположна звёздам, откручиваем крепёжные гайки с помощью ключа на 15.
Замена/чистка. Извлекаем подшипниковые узлы и шайбы. Перебираем сепараторный механизм либо меняем на промышленный. Промышленные подшипники меняем на новые. Очищаем детали либо меняем повреждённые компоненты узла. При замене сепараторных подшипников смазываем узел. При установке промышленных смазываем только внутренние стороны втулки и ось

Важно: в случае если вы меняете изношенные детали на новые — подберите их с такими же характеристиками, как старые.
Сборка. Делаем всё, что при разборке, в обратном порядке

Учитывайте важность правильной установки деталей
При разборке обратите на это внимание. Во избежание люфтов или ухудшения качества работы колеса — все детали необходимо установить ровно, без перекосов, именно в том расположении, в котором они были изначально
После сборки необходимо проверить работоспособность колёс. Если детали установлены правильно — об этом будет свидетельствовать плавность хода без люфта.

Виды кареток

Существует два вида велосипедных кареток. Первый из них – закрытого вида, их также могут называть еще и картриджные. Данный тип имеет один существенный недостаток, из-за которого выбор может упасть на каретку противоположного вида. Закрытый вид практически не подлежит ремонту, а это значит, что каждый раз при выходе из строя, владелец будет вынужден приобретать новую деталь, что является не таким уж дешевым удовольствием. Что касается второго вида – каретки открытого типа, то они являются наиболее оптимальным выбором для транспортного средства, поскольку их можно спокойно ремонтировать столько раз, сколько потребуется. Работают они благодаря вращению подшипников, находящихся в отверстиях каретки, а прикручиваются в специальный стакан, который находится в раме велосипеда. Благодаря такой конструкции каретка открытого типа легко поддается ремонту, ее можно без труда снять, открутить, почистить, смазать, собрать и поставить на место, чтобы она прослужила еще какой-то промежуток времени.

Элементы, которые включают в себя ремонт:

Запланированное обслуживание – это обслуживание, проводимое регулярно, чтобы поддерживать устройство в рабочем состоянии. Оно может включать в себя элементарную смазку и переборку элементов;
Затрудненное вращение;
Похрустывание и другие звуки, исходящие из детали.

Если спешить некуда

Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:

Открутите крепежные болты каретки.
Набрызгайте в место контакта любую проникающую смазку.
Отправляйтесь на велопрогулку, не вкручивая болты.

Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.

Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.

Обслуживание каретки велосипеда

Каретка – это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.

Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.

Подшипники устанавливаются шариками в чашку (наружу) а сепаратором к середине вала, а не как тут на картинке нарисовано. Чашки сделаны специально гладкими изнутри дорожкой для подшипника и шарики должны катиться именно по этой дорожке. На валу сделаны небольшие наплывы-дорожки и по ним тоже катятся шарики тк сепаратор получается выше. А если сделать как предложено то сепаратор будет всей плоскостью тереться о чашку и скоро развалится, не считая силы трения при педалировании. И как показывает практика разборки кареток на свежих неремонтированных велосипедах – длинная сторона вала идет не в сторону звездочек а как раз наоборот. Это нелогично, но на всех велосипедах что я разбирал было именно так. Смазывать сам кареточный стакан не имеет смысла (разве что от коррозии), тк трение идет только в местах посадки подшипников: вал–подшипник–чашка.

слава 25 июля, 2016 — 16:48

Купили сыну велик.проблема на которую не обратили внимания-очень близко педали к раме.педаль со звездочками задевает продольную раму.

Владимир 3 ноября, 2016 — 19:25

Купить 3-4 новых подшипника, все сепараторы выбросить, добавить шариков на каждую сторону «полный круг минус один шарик» (возможны варианты).

Левую чашку вворачивать, положив велосипед набок, и придерживая другой рукой ось за правой чашкой.

Перед сборкой стакан с резьбой должен быть вычищен максимально, чтобы чашки вворачивались руками, и только затягивались ключом.

п.с

И обратите внимание на чейнлайн, поэтому и оси, бывает, производители устанавливают наоборот, т.к. других нет на «заводе-изготовителе»

Виктор 17 декабря, 2017 — 16:05

Сделал по вашему, только на бок не дожил, а намазал густой смазки( в ней шарики держатся) , вобщем хватает ненадолго, появляется выработка на гайках и на валу в виде борозд и наплывов металла, что ведёт к появлению люфта, он в свою очередь непрерывно увеличивается. 3раза закладывал новую смазку ,после чего люфт стал неустраняемый. При затяжке гаек либо клин, либо люфт при котором ездить нельзя. Добавлю что езжу активно, по горам и трамплинам, и на расстояния до 40км в день, естественно летом

НИКОЛАЙ 4 ноября, 2016 — 08:04

что делать если гайки в каретке не сушаются то откручиваются то закручиваются при езде-контргайки не помогают?

НИКОЛАЙ 22 января, 2017 — 22:14

За смазку толком ничего не сказано. Использую ШРУС (графитка) везде где используются шарикоподшипники. Владимир был прав — все правильно настроенное и смазанное свободно закручивается руками. Литол имеет свойство от температуры загустевать. При сбоке сначала вкручиваем футорку под разводной ключ до упора. И только потом футорку под ключ регулирую с помощью контр гайки силу зажатия подшипников.

Ярослав 26 апреля, 2017 — 19:04

Спасибо за полезное и интересное криминальное видео!))

Интересно, а почему подшипники просто протерли тряпочкой, а не промыли, например, в бензине?

Скрудж 23 ноября, 2017 — 19:43

Шрус и графитка совершенно разные смазки. По сути шрус это литол с добавкой дисульфата молибдена, а графитка — солидол с графитовым порошком. Закладывать шрус в открытый узел нельзя. Для дешевых кареток напрашивается старый добрый солидол. Литол не мёрзет, а вымывается

Гость 29 ноября, 2017 — 09:30

>>Шрус и графитка совершенно разные смазки

>>По сути шрус это литол с добавкой дисульфата молибдена

В корне не верно! ШРУС-4 — кальциевая смазка, Литол-24 — литиевая

Как правильно снимать каретку

Вполне будет логично перед ремонтом снять кареточный узел с рамной конструкции, точнее – извлечь его из установочного стакана. Посмотрим, каким образом это лучше всего выполнить.

До того, как начать демонтаж, готовим инструменты, которые потребуются в работе:

выжимку для шатунов;
комплект ключей;
отвертку;
молоточек;
кареточный съемник, чтобы извлечь узел из стакана.

Для начала зачищаем пространство, окружающее каретку, удаляем пыль и накопления грязи, протираем рамные трубки, стакан и шатунные элементы. Этого вполне достаточно, чтобы во время демонтажа исключить попадание грязи внутрь устройства. Если перед началом работы вы целиком отмоете велосипед, будет вообще здорово.

Снимаем шатунные заглушки, изготовленные в виде пластмассовых крышек. Чтобы выполнить это, достаточно поддеть каждую крышку лезвием отвертки. Откручиваем гайки, которыми шатуны прикреплены к каретке. Здесь понадобится работать выжимкой: надеваем ее поверх гайки и отвинчиваем при помощи ключа. С учетом направленности резьбы, действуем в нужную сторону – вправо либо влево, чтобы не нанести повреждений

Обращаем внимание, что на некоторых велосипедных моделях только правосторонняя резьба

Переходим к очередному этапу – снимаем шатуны. Вставляем выжимку вторым концом, закручиваем в шатун. Болтик ввинчивается сложно, но с оси все же постепенно сходит. Снимать начинаем с края, на котором отсутствуют трансмиссионные звездочки.

Каретка фиксируется с помощью специальных чашек, удерживаемых кольцами-стопорами. Приставляем к кольцу отвертку, постукиваем по ней молотком, плавно подворачивая влево, чтобы сдернуть кольцо. Аналогичным образом в то же направление снимаем чашку.

Перед нами появились подшипники, необходимые для работы каретки велосипеда. Они представляют собой детали небольших размеров. Зная, как стоят подшипники в каретке велосипеда, поддеваем их аккуратно отверткой и извлекаем из посадочных мест.

Берем съемник и извлекаем кареточный вал – основной вращающийся элемент, обеспечивающий подвижность для шатунов.

Если спешить некуда

Открутите крепежные болты каретки.
Набрызгайте в место контакта любую проникающую смазку.
Отправляйтесь на велопрогулку, не вкручивая болты.

Смазываем каретку и собираем ее

Смазку внутрь стакана наносят отверткой, растягивая ее тонким слоем по стенкам. Много накладывать не рекомендуется, потому что в этом нет никакого смысла. Потом обрабатываются подшипники, первый из которых устанавливается в каретку велосипеда со стороны, где находятся звездочки. Рама, имеющая плоскую форму, должна быть обращена наружу. Далее смазывается кареточный вал, устанавливается с таким расчетом, чтобы его удлиненный кончик находился с того края, где располагается трансмиссия. Проще говоря, собираем каретку в последовательности, обратной ее разборке.

Несколько слов скажем, как ставить подшипники в каретку велосипеда. Первый установлен, второй размещаем с противоположной стороны, направив его рамку в посадочный стакан. Чаши смазаны изнутри, их разрешается установить на места. Закручиваем до такого состояния, пока не исчезнет осевой люфт. Вал в этот момент должен прокручиваться с небольшими трудностями. Когда установятся кольца-фиксаторы, чаша немного сместится, и ось получит дополнительную свободу для вращения.

Теперь остается выполнить сборку шатунов. Главное в этой задаче – не надеть их таким образом, чтобы в момент педалирования они внезапно отвалились. Алгоритм эффективного монтажа шатунных элементов выглядит следующим образом:

на квадрат наносится небольшое количество смазочного материала, чтобы обеспечить максимально глубокую осадку по оси;
винт обрабатывается резьбовым фиксаторным элементом;
шатунную гайку завинчиваем максимально крепко. Рекомендуется немного удлинить ручку ключа, только не перестараться и не сорвать резьбу;
устанавливаем пластиковые заглушки на шатуны.

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.
