Как снять педали с велосипеда без съемника: пошаговая инструкция и видео

Процесс разборки педалей

Всё начинается с осмотра и диагностики. Вот перечень действий и методов устранения проблем:

  1. Осмотрите конструкцию на наличие трещин и повреждений.
  2. Особого внимания стоит место, в котором к шатунам крепится ось педали. Оно может ослабнуть по прошествии времени, или туда может попасть грязь. Лучше всего проводить профилактику этого узла — снимать время от времени и протирать ось с шатуном. Не забывайте смазывать.
  3. Проведите проверку на люфты — удерживая ось педали неподвижно, попробуйте подвигать платформу в разные стороны. Если люфт есть, то исправить его очень легко — нужно всего лишь подтянуть контргайку под заглушкой.

Но если есть люфты и педаль крутится очень туго — то не поленитесь перебрать её полностью, много времени это у вас не отнимет:

  1. Начать нужно со снятия оси с шатуна. Открутить её с помощью разводного ключа труда не составит, так как она обычно имеет несколько граней. Резьба на педалях разная, но сложностей с ней не возникнет. Правая откручивается против часовой стрелки, а левая — наоборот.
  2. В торце вы найдёте заглушку. Её нужно снять отвёрткой.
  3. Придерживая ось в неподвижном состоянии съёмником, открутить контргайку.
  4. Снимите стопорную гайку.
  5. Открутите конус.
  6. Очень аккуратно извлеките подшипники — шарики могут покатиться во все стороны.
  7. Теперь можно снять платформу с оси. Всё!

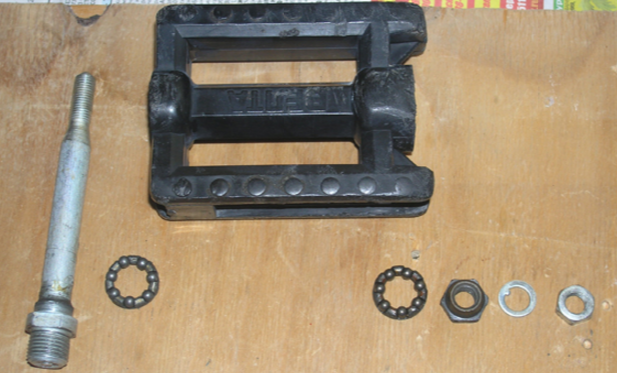

После того как перед вами окажется небольшая кучка составных компонентов педали, нужно вооружиться тряпкой и хорошенько всё протереть от пыли и грязи. Если под рукой есть керосин — задача лишь упростится. Проверьте шарики — они обязаны быть одинакового размера и формы. Далее, нужно всё смазать, используя водостойкую смазку, и собрать всё воедино в обратном порядке. Если что-то пришло в негодность — нужно заменить на новое.

Болт под шестигранник

Грани оси удобны и для закручивания, и для откручивания. Четкие и ровные они дают надежный упор для ключа. Если болтик подходящего под руку и соответствующего размера, поначалу его можно комфортно крутить рукой, дотягивая позже с помощью инструмента. Однако нередки случаи, когда в силу чрезмерной эксплуатации самого шурупа, или больших нагрузок на соединение, грани оказываются сорванными и крепеж остается торчать в сочленении. Взяться за него неудобно, он выскальзывает из рук и инструментов. Давайте рассмотрим несколько вариантов решения этой проблемы, с соответствующими способами устранения.

Сделать на головке болтика насечку любым доступным способом. Однако при выполнении этой насечки есть один важный момент. Стенки этой насечки должны быть вертикальными, без уклона. Иначе инструмент, который вы потом будете упирать в выемку будет просто проскальзывать по шляпке. А в этом случае есть большая опасность повредить не только инструменты, но и руки мастера.
Применить специальные так называемые экстракторы для шурупов с сорванными гранями. Экстракторы имеют резьбу, нарезанную в направлении, которое прямо противоположно резьбе самого болта. Таким образом, когда в болте высверливают отверстие и вставляют экстрактор, он фиксируется в болте плотно и не проворачивается при выкручивании такого болта плоскогубцами.
Использовать сверло обратного левого вращения и дрель с реверсом. Идея в том, чтобы проделав обычным сверлом отверстие в крепеже, засунуть в него левое сверло и на реверсе дрели выкрутить прикипевший болт.
Найти подходящую звездочку TORX. Идеальная звездочка должна не проходить шлицами в дырочку шестигранника, но при этом не быть слишком большой для него. Звездочка TORX прорубит своими шлицами шляпку болтика, зафиксировавшись плотно на шляпке. Теперь можно сильным движением открутить шуруп

Действуйте осторожно, поскольку в данном случае есть большая опасность сорвать шлицы у звездочки TORX .

Шуруп с отверстием под шестигранник можно открутить следующим способом:

  • Нужно взять надфиль и сделать им размер под шестигранный ключ. Сделав такой пропил, вы существенно сэкономите, поскольку сможете в будущем использовать этот крепеж еще не один раз.
  • Сделать на шляпке насечку болгаркой или любым другим удобным способом, к примеру, ножовкой для металла. И использовать плоскую отвертку, упираясь в ее ручку, как в плечо вращения.
  • Можно также использовать для откручивания шурупа одну из подходящих по размеру звездочек TORX .

Для болтов-шатунов, выполненных из стали, есть всего два способа:

  1. Воспользоваться экстрактором. Грамотно подобранный экстрактор и ваши осторожные действия помогут не только выкрутить шуруп, но и сделать это без существенных повреждений инструмента.
  2. Призвать на помощь электросварку. Электросваркой можно присоединить к сорванному крепежу любой шестигранный элемент, который вам уже не нужен. Приваренный таким образом, он станет новой шляпкой для шурупа. В него будет удобно упереться и выкрутить. Но к сожалению, этот способ может использоваться только и исключительно для деталей, сделанных из стали. С болтами из других материалов этот удобный способ, к сожалению, применить не получится.

Установка педали велосипеда

Перед тем как устанавливать новую педаль, резьбу оси следует очистить от грязи, протерев чистой тряпкой, а также смазать смазкой. Благодаря таким нехитрым действиям педали смогут плавно стать на место, а их последующее снятие пройдет без особых проблем.

Процесс установки педали:

  1. Берем правую педаль и устанавливаем на место, закручивая ее по часовой стрелке. Для начала лучше закручивать руками. Так вы минимизируете риск повреждения резьбы в случае, если педаль встанет не ровно.
  2. Берем ключ и сильно затягиваем педаль.
  3. Устанавливаем левую педаль, закручивая ее против часовой стрелки.
  4. Для того чтобы в процессе езды педали самопроизвольно не откручивались, оба узла нужно хорошо протянуть ключом.

Процесс замены педали велосипеда завершен. Приятных вам поездок!

Если у вас остались вопросы, ознакомьтесь с данным видео-обзором. Он поможет вам лучше понять процесс замены педалей и не допустить ошибок.

В чем отличие недорогих педалей от дорогих изделий при закручивании

Естественно, в качестве изготовления и конструктивных особенностях. А именно:

  1. Бюджетные педали. В момент вкручивания ось повреждает часть металла на шатуне, что может привести к появлению щелчков во время вращения. Такие оси встречаются на самых дешевых изделиях. Проблему можно решить, поставив шайбу под педаль.
  2. Дорогие запчасти. В данном случае ось не портит шатун, да и педаль гораздо сильнее прижимается.

Сегодня в продаже можно встретить самые разнообразные модификации педалей – это обычные прогулочные, «топталки» для маунтинбайков, контактные и полуконтактные модели, складные, шоссейные и туклипсы.

Пошаговый демонтаж с заднего колеса

Последовательность действий отличается в зависимости от типа конструкции детали. Поэтому перед снятием старой кассеты владелец велосипеда должен выяснить, к какой категории она относится. Всего их две:

  1. Стандартная кассета. Состоит минимум из шести звезд, фиксируется к втулке с помощью специальной гайки, которая прикручивается к барабану. Бюджетные модели кассет состоят из клепаного основания (от 1-й до 3-й или 4-й звезды) и набора дополнительных звезд, прикрученных к основанию с помощью шестигранного болта. Все, что выше по стоимости, свободно разбирается благодаря двум общим болтикам под шестигранник, закрепляющим сразу все звездочки.
  2. Трещотка. Многие путают ее с обычной кассетой. Визуально она сильно напоминает стандартную велосипедную кассету, но конструктивно сильно отличается. Прежде всего, она не снимается так, как обычная кассета с барабана. Все потому, что барабан, оснащенный насыпными подшипниками, является одним целым с трещоткой. Чтобы снимать ее, придется разбирать чуть ли не половину втулки, оставив только вал с насыпными подшипниками втулки.

Пошаговая инструкция по снятию педали с велосипеда

Для начала нужно поставить велосипед в удобное и устойчивое положение. Оптимальный вариант – на колесах. Использовать в данном случае специальную стойку, которая держит его на весу, – не самое лучшее решение, поскольку при откручивании педалей зачастую приходится прикладывать значительные усилия.

Если мы имеем дело со стандартными моделями, то процесс снятия педали выглядит следующим образом (начинаем с правого изделия):

  1. Прокручиваем педали в направлении руля, приведя их в рабочее положение: правый шатун выставляют на 45 градусов (так называемые 3 часа, а для левой – режим «9 часов»), чтобы он оказался параллельно земле.
  2. С помощью небольшого разводного ключа откручиваем педаль от шатуна.
  3. С торцевой части платформы снимаем заглушку, под которой «прячется» контргайка.
  4. Вторым ключом зажимаем ось у шатуна и снимаем контргайку.
  5. Там же находится шайба, которую нужно раскрутить.
  6. Снимаем конус и разбираем платформу, придерживая подшипники.

Чтобы не растерять подшипники, подставьте под педаль лист бумаги или картона, какую-нибудь емкость наподобие лотка или ненужную тряпку. Левая педаль снимается по тому же принципу, но с учетом обратной стороны резьбы

Обращайте внимание, что количество шариков в обеих педалях должно быть одинаковым. Во время сборки/разборки желательно не смешивать их между собой: правые шарики должны попасть обратно в правую педаль, а левые, соответственно, в левую

Старую смазку можно удалить с помощью WD-40 или обычного растворителя. Но бывает такое, что снять педали с велосипеда (старенький стелс, например) не получается – изделие не поддается демонтажу, и все тут.

Что делать, если резьба на оси не снимается

Если во время разборки возникли проблемы и педаль намертво «прикипела» к оси, придется прибегать к особым мерам:

  1. Для начала попробуйте нанести на место соединения WD-40 и оставить на 10-15 минут.
  2. Если WD-40 нет под рукой, используйте аналогичные составы (керосин или любой растворитель). Но в этом случае нескольких минут будет недостаточно – ждать придется 2-3 часа.
  3. Если и это не помогло открутить педали, попробуйте более длинный ключ или наденьте на него металлическую трубку.

Некоторые мастера используют еще один метод, который помогает снять педали на скоростном велосипеде и других моделях. На место соединения оси и шатуна вылить чайник горячей воды. По идее, из-за высокой температуры металл должен немного разогреться, вследствие чего снизится плотность посадки. Доля здравого смысла здесь есть, но для этих целей лучше использовать строительный фен или мощный паяльник. При работе с этим инструментом нагревайте именно место соединения оси и шатуна, а также следите за температурой корпуса педали (особенно, если это изделие из пластика).

Если и это не помогло, попробуйте несколько раз ударить молотком по проблемному месту, чтобы хоть немного сдвинуть резьбу с мертвой точки. Ни в коем случае не бейте по самой педали или шатуну – только испортите детали.

Собираем педаль велосипеда

После того, как все необходимые ремонтные работы проведены, педаль нужно собрать, а затем установить на место.

Монтаж педали следует начать с нанесения смазки на чашку подшипника в таком количестве, чтобы шарики подшипника легко “приклеивались” и не выскакивали. Чтобы уложить шарики, используйте пинцет

Очень важно верно соотнести каждый комплект шариков с нужным подшипником. Далее, как только шарики оказались в чашках подшипников, аккуратно установите ось на конус, затяните так, чтобы люфт не появлялся в педальном корпусе

Правильно установленная педаль вращается без труда и скрипа. Затем поместите на место шайбу, закрутите гайку для фиксации и закройте отверстие с помощью заглушки.

Когда может потребоваться снять велосипедные педали

  • Для проведения технического обслуживания. Например, появился хруст или скрип и нужно их почистить и смазать.
  • При замене старых педалей на новые, или замене шатунов.
  • При упаковке велосипеда в чехол или для уменьшения занимаемого места при перевозке в транспорте.
  • При подготовке велосипеда для длительного зимнего хранения. Опять же для минимизации занимаемого велосипедом пространства
  • Как противоугонное средство. Способ очень эффективный — ну куда поедешь на таком велосипеде. Здесь хитрость в том, что они должны сниматься легко и просто. Инструмент для этого и небольшой пакет, в который будут сложены снятые педали, всегда должен быть с собой в вело сумке. Вы же не будите носить их всё время в руках.

Особенность педалей в том, что они имеют симметричные резьбы.

На каждой из них обязательно должна стоять метка: какая левая, а какая правая. Обычно это английские буквы L – Left (левая) и R –Right (правая) соответственно для левой и правой педали.

Левая педаль всегда изготавливается с левой резьбой. Это значит, что она закручивается против часовой стрелки, а откручивается по часовой стрелке.

На правой — обычная правая резьба. Закручивается по часовой стрелке, а откручивается против часовой стрелки.

Сделано это для того, чтобы при кручении педалей во время движения велосипеда они не откручивались.

Проще запомнить правило: педали откручиваются против хода движения велосипеда — крутить к заднему колесу, а закручиваются по ходу движения — крутить к переднему колесу.

В каких случаях может понадобиться снимать педали?

Снятие педалей необходимо в нескольких случаях:

  1. Для того чтобы поменять на новые либо замены шатунов.
  2. При транспортировке байка данные детали снимают для уменьшения объема.
  3. Во время ТО. Возникает необходимость чистки, смазки. Бывает, появляется скрип или другие подозрительные звуки во время езды, требующие проверки, а педали – обслуживания.
  4. Для уменьшения пространства при длительном хранении, в том числе – зимнем.
  5. Чтобы велосипед невозможно было угнать. Довольно действенный способ. Но в таком варианте педали должны сниматься быстро. Поэтому возникает нужда носить инструменты, а также пакет для хранения постоянно с собой.

Особенности конструкции педали

Такой простой элемент как педаль велосипеда имеет свои нюансы. На сегодняшний день существует три разновидности детали:

  • Платформенные;
  • Контактные педали на велосипеде;
  • Комбинированные.

Каждая из них имеет свою специфику: первые созданы для сцепления с любой обувью, вторые — для специальной велообуви, а третьи универсальны и имеют контактный механизм с одной стороны и платформу с другой.
Таким образом педаль велосипеда обеспечивает комфортную езду.

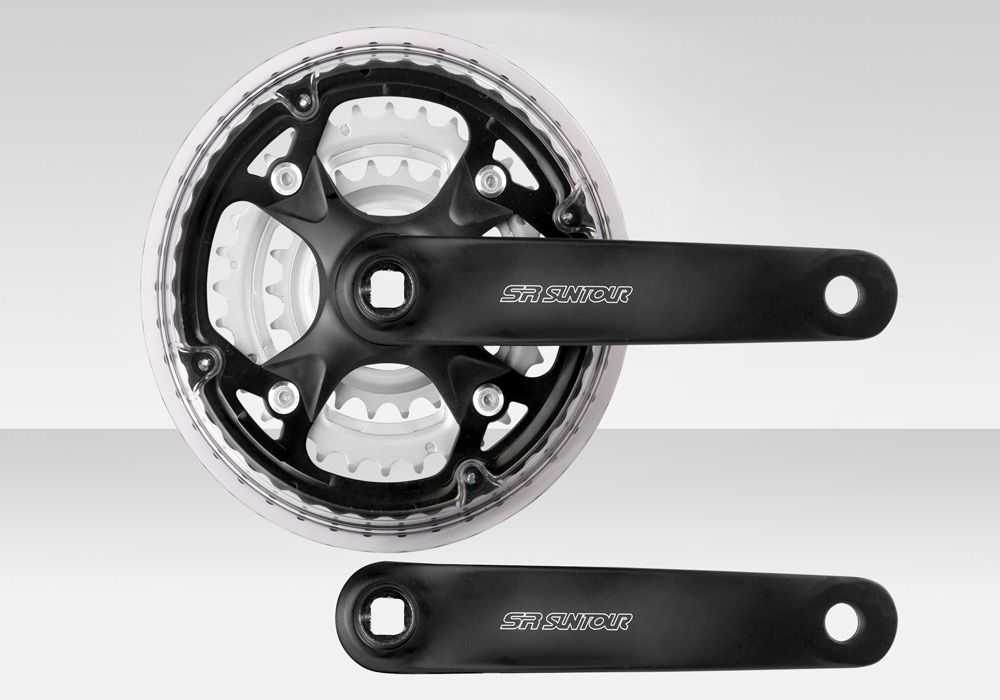

В конструкцию также входит шатун, который не требует особого ухода и ему не нужно обслуживание. В случае механических повреждений или проблем нужно лишь шатун поменять на новый. Все гайки, укрепляющие эту деталь, очень просто откручиваются. Для начала следует снять педали, разобрать конус и, если требуется, смазать подшипники. Ремонт не сложен и не занимает много времени. Для того чтобы снять шатун необходим специальный съемник или определенные навыки. Это достаточно эффективно и быстро, в противном случае потребуется большое количество времени и усилий, чтобы разобрать конструкцию. Шатун удерживается крупным болтом на валу, во время езды место их касания загрязняется и снять шатун очень сложно.

Для того чтобы избежать проблем с педалями техники, необходимо регулярно проводить осмотр и устранять неполадки. Большое значение имеют и подшипники. Их существует несколько видов, но особенно популярны простые насыпные и картриджные, которые отличаются по весу и качеству. Специалисты отдают предпочтение функциональным и надежным деталям. На современном рынке спортивной техники и деталей представлен большой ассортимент? и выбрать и заменить подходящие педали на велосипед не составит труда. Ремонт же этого элемента достаточно прост.

Облако тегов:

шатун для велосипеда stels

Как известно, велосипед приводится в движение при помощи педалей. Из-за большой физической нагрузки и различных погодных условий, в которых , они могут выйти из строя, несмотря на свою долговечность. И если в этой части транспортного средства возникли люфты, вы начали слышать хруст, стук либо треск, исходящий от этого несложного механизма — то вам пригодится знание того, как снять педали с велосипеда. Ведь пришло время их раскрутить, снять и привести в порядок.

Как снять педали с велосипеда

Педали нужно снимать когда:

  • Велосипед нужно упаковать в чехол;
  • Педаль скрипит, хрустит и поэтому её необходимо почистить;
  • Педали пока не скрипят, но вы проводите регулярное техническое обслуживание (если всё в порядке, то педали достаточно чистить, смазывать и настраивать раз в год-два);
  • Вы меняете педаль на новую;
  • Есть необходимость настроить новую педаль.

Чтобы сделать это, вам понадобится специальный педальный ключ (его может заменить рожковый ключ на 15 или торцевой на 6 или 8 мм), ветошь и смазка.

Как снять педали с велосипеда

Поставьте велосипед на колёса (использование специального стенда, который держит велосипед на весу, конкретно для этого случая — не лучший вариант, потому что при откручивании педалей приходится прикладывать очень большое усилие, которое может гаситься конструкцией стенда).

Обратите внимание, что резьба у левой и правой педали разные! Это сделано для того, чтобы левая педаль не выкручивалась самопроизвольно, когда вы будете ехать на велосипеде. Таким образом, правую педаль (с той стороны, где находятся звёзды) вы откручиваете как обычно, против часовой стрелки; а вот чтобы ослабить левую педаль, вам нужно крутить ключом по часовой стрелке

Это очень важно запомнить, чтобы не затянуть левую педаль ещё сильнее!

Если вам нужно снять обе педали, то начните с правой. Установите шатун параллельно земле, направив его вперёд. Так вам будет удобнее раскрутить гайку, давя своим весом на ключ; а ещё вы с меньшей вероятностью ударитесь о перья рамы в районе заднего колеса. Будьте осторожны, не повредите пальцы о передние звёзды! После того как ослабите педаль, открутите её совсем, следя при этом за тем, чтобы никуда не укатились шайбы, которые могут там быть.

Чтобы открутить левую педаль, точно так же сориентируйте шатун. Снова напоминаем: здесь откручивать нужно по часовой стрелке!

После того как вы сняли педаль, первым делом, чтобы не забыть, протрите резьбу в шатунах — удалите остатки смазки и грязь.

Как разобрать, отрегулировать и собрать педпль

Теперь приступайте к разборке самой педали. Удерживая ось с того конца, что вкручивался в шатун, ослабьте шестигранником или другим ключом гайку на её другом конце. Если вы не видите со второй стороны оси гайку или паз для шестигранника, посмотрите, возможно, там есть накладка — подденьте её ножом и снимите. Выкрутив все гайки, извлеките ось и все подшипники.

Промойте все детали в бензине или керосине, вытрите насухо. После этого можно приступить к сборке.

Нанесите густую смазку на подшипники и уложите их так, чтобы шарики были направлены внутрь педали. Теперь — надевайте ось, накручивайте конус и контргайку (если были шайбы, то тоже располагайте их там, где они были).

Перед тем как прикрутить педаль к велосипеду, нужно отрегулировать её. Возьмите её за ось и крутаните. Педаль должна вращаться максимально легко, при этом не должно быть люфта — ну разве только самый минимальный. Регулировка осуществляется следующим образом: откручивая или затягивая контргайку, добивайтесь, чтобы педаль вращалась с достаточной лёгкостью. Как только получите устраивающий эффект, можно приворачивать педали к шатунам (нанесите некоторое количество смазки на резьбу).

При этом помните, что затягивать их нужно в сторону, обратную откручиванию: правую, как обычно, по часовой стрелке, а левую — против. Начинайте закручивать педали сперва руками, чтобы насадить их максимально верно, не сорвав резьбу.

Автор статьи Алексей Желудков

Видео меняем педали на велосипеде:

Перейти в каталог велопедалей >>>

Если вы никогда ранее не снимали колёса с велосипеда, то тоже можете опасаться, что не справитесь, особенно с задним колесом (ведь там цепь, куча звёздочек и этот хитрый переклюк!). Но мы сейчас всё расскажем об этой простой операции.

В этой статье ответим не только на вопрос «почему скрипит велосипед», но и расскажем обо всех посторонних звуках, которые могут появляться во время катания: скрип, скрежет, хруст, шорох, свист, треск, стуканье.

Итак, продолжаем цикл статей о разборке отдельных узлов велосипеда. Педали мы с вами уже откручивали, сегодня расскажем о том, как снять шатуны.

Иногда возникает необходимость разобрать велосипед. Как правило, это делается для его транспортировки, хранения или для того, чтобы заменить какие-то его узлы.

Лето уже не за горами, если ты ещё не успел подготовить байк к новому сезону, сейчас самое время!

Некоторые особенности

Так как система постоянно подвергается воздействую среды на фоне серьёзных механических нагрузок, при скручивании могут возникнуть проблемы. В этом случае используют два приёма:

  1. Вымачивание педали велосипеда в керосине или растворителе, чтобы максимально очистить от забившейся грязи, которая блокирует вращение.
  2. Нагревание шатуна и оси. Небольшая деформация помогает освободить резьбу и снять ось.

Устройство педалей велосипеда

Конструкция этой детали довольно простая, что позволяет быстро разобрать велопедаль в том, случае, когда необходимо смазать подшипники или же удалить попавшую внутрь корпуса пыль и песок. Итак, велопедаль состоит из следующих элементов:

  • корпус, он же платформа, то есть поверхность на которую непосредственно ставится стопа;
  • внутри корпуса ось с резьбой;
  • подшипник, без него не будет вращения;
  • гайки и болты, с помощью которой крепится вся конструкция;
  • заглушка, устанавливаемая в торце для того, чтобы предотвратить проникновение пыли внутрь корпуса.

По своему предназначению велопедали можно квалифицировать следующим образом:

  • обычные для прогулочных велосипедов, часто они полностью состоят из пластика, но нередко бывают и металлические;
  • для горных велосипедов, изготовляется она из алюминиевого сплава, на поверхности платформы есть специальные шипы, для того, чтобы обувь не скользила и имела лучшее сцепление;
  • контактные, с помощью механизма специальная обувь крепится к самой велопедали и легко отцепляется, в этом случае нужна специальная велосипедная обувь, чтобы её можно было прикрепить к платформе;
  • туклипсы, крепление из ремешков, которое устанавливается на платформе в них просовывается носок стопы и закрепляется, такой вид крепления чаще используют на спортивных велобайках, но и на обычных велосипедах сейчас нередко устанавливают туклипс.

Собственно туклипсы можно воспринимать, как один из видов контактной велопедали. Есть модели велосипедов, на которые устанавливают складывающиеся педали. Это удобно при перевозке двухколесного транспорта и хранении. Перед поездкой всегда надо проверять эту деталь, просто крутанув ее ногой. Она должна свободно вращаться без всяких затруднений.

Как снять и разобрать педали велосипеда

Снять педали с велика, например, для их замены или же ремонта (обслуживания) не сложная задача, если знаешь, как правильно это сделать. Главная хитрость здесь заключается в том, что левая и правая педали откручиваются по-разному.

Правая откручивается классически – против часовой стрелки, а левая, наоборот – по часовой (имеет левую резьбу). Это сделано для того, чтобы педали самопроизвольно не открутились от шатунов во время езды.

Снять велопедали можно при помощи разводного ключа, рожкового на 15, так называемого ключа-попугайчика или же специализированного, для демонтажа педалей велосипеда. Следует учесть, что зазор между педалей и шатуном составляет 12 мм, поэтому необходимо выбирать инструмент, который влезет между этими деталями. Для дальнейшей полной разборки нам так же необходим набор торцевых ключей.

После того, как мы открутили педаль от шатуна, можно приступать к ее разборке. Для этого выполним следующие шаги:

  1. Снимаем заглушку в торце педали. Для этого поддеваем ее отверткой или другим тонким, острым предметом.
  2. При помощи торцевого ключа откручиваем фиксирующую контргайку и снимаем шайбу.
  3. Аккуратно выкручиваем конус подшипника. Следим за тем, чтобы во время данной процедуры у вас не выпали и не потерялись шарики. После того как вы его снимете с оси, старайтесь не переворачивать педаль. Плюс ко всему придерживайте саму ось, она может выпасть из корпуса.
  4. Извлекаем шарики первого подшипника и откладываем в сторону. Желательно их сразу же пересчитать (в моем случае их 13 штук), чтобы во время сборки можно было проверить все ли на месте.
  5. Не спеша достаем ось из корпуса. Делать это нужно над столом, так как в этот момент могут высыпаться и потеряться оставшиеся шарики второго подшипника.
  6. Извлекаем и пересчитываем шарики второго подшипника (количество должно совпадать с первым). Следует сложить их в другое место, чтобы они не попутались с теми, которые мы извлекли до этого. Нельзя их смешивать и устанавливать шарики второго подшипника на первый (и наоборот). Это обусловлено тем, что детали (конуса, чашки и шарики) уже притерлись между собой во время эксплуатации.
  7. Очищаем от старой смазки все поверхности педали: чашки, шарики, конус, ось и т.д. Это можно сделать при помощи ветоши, а при сильном загрязнении рекомендуется применять WD-40 (после ее использования все поверхности протереть тряпкой).
  8. Осматриваем все детали на предмет неисправности. Например, при сильной затяжке и отсутствия смазки может «выесть» канавку на конусах подшипников. На этом этап разборки завершен. Далее мы поговорим, чем можно смазывать велосипедную педаль, а потом рассмотрим процесс сборки и установки.

Пошаговая инструкция по выкручиванию болта

Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.

С испорченными гранями

Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:

  • Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
  • Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
  • Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
  • Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
  • С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
  • Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.

Повреждение резьбы

Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.

Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.

Под звездочку и шестигранник

Большое распространение получили крепежные материалы с головками под звездочку, а также шестигранник. Такие метизы надежны и удобны в эксплуатации. Однако подобные детали также могут выходить из строя.

При повреждении граней нужно действовать таким же образом, как и в случае с простыми болтами. Разница заключается только в том, что демонтаж выполняется при помощи специальных ключей с гранями характерной формы – шестигранника или звездочки.

Под отвертку

При ограниченном доступе можно сделать насечку на болте. На помощь придет зубило или болгарка. Сделав пропил, пробуют выкрутить метиз отверткой. Если такой способ не приносит желаемого результата, отвертку ставят под углом и наносят по ручке удары молотком. Перед тем как откручивать сорванные болты, рекомендуется нанести смазывающую жидкость. Прикладываемое усилие должно иметь направление против часовой стрелки.

Подробное видео о способах откручивания поврежденных болтов:

https://youtube.com/watch?v=LapWWacvEUg

Как разобрать контактную педаль

Конструкция контактной педали чуть сложнее, чем у обычной, что приводит к более тугому её ходу. Сама по себе конструкция надёжна, частой переборки она не требует.

Для примера возьмём довольно часто встречающиеся педали Shimano M520, и на их примере рассмотрим процесс разборки. Вам понадобятся:

  • спецсъёмник Shimano TL-PD40 (если его нет, то его можно заменить жёстким хомутом);
  • ключи на 7 (контргайка), 10 (конусы) и 15.

А сами действия при разборке следующие:

Надеваем съёмник на специальное место в основании платформы и начинаем откручивать.
Открутив, можно вынуть ось педали из её корпуса.
Далее, нужно открутить контргайку, выполняющую роль стопора конструкции, придерживая ось ключом или тисками.
Вынимаем все части педали

Тут тоже важно не растерять очень мелкие шарики подшипников — их по 12 штук с каждой стороны.. Всё, контактная педаль разобрана

Теперь нужно протереть её, тщательно смазать, при надобности заменить изношенные части и собрать в обратном порядке. Следите за тем, чтобы все гайки были хорошо затянуты — это предотвратит люфт. Конечной операцией можно считать очистку лишней смазки после зажима гаек

Всё, контактная педаль разобрана. Теперь нужно протереть её, тщательно смазать, при надобности заменить изношенные части и собрать в обратном порядке. Следите за тем, чтобы все гайки были хорошо затянуты — это предотвратит люфт. Конечной операцией можно считать очистку лишней смазки после зажима гаек.

Снимаем педаль с велосипеда: пошаговая инструкция

Однажды попробовав самостоятельно разобрать педали, вы быстро запомните следующий алгоритм снятия этой важной оставляющий велосипеда:

  1. По направлению к рулю передвиньте педалирующую систему;
  2. С помощью отвертки не спеша отсоедините педали от шатуна;
  3. Сняв в торце площадки заглушку, откройте контргайку;
  4. Использую другой ключ, открутите контргайку, обязательно придерживайте ось у шатуна;
  5. Снимите находящуюся в торце шайбу;
  6. Открутите конус;
  7. Отдельно снимите подшипники, следите, чтобы они пропали у вас из виду;
  8. Снимите платформу с оси.

Процесс разборки контактных устройств более комплексный. Чтобы справиться с ним, воспользуйтесь съемниками, с помощью которых можно удерживать ось.

Как разобрать педаль велосипеда

Глянуть также, не ослабло ли со временем крепление к шатунам. А может быть в место соединения попала влага или там скопилась грязь. Кстати, в профилактических целях специалисты рекомендуют время от времени отвинчивать педали, тщательно их мыть, вытирать насухо и смазывать.

А еще можно проверить каждую педаль на предмет образования люфта. Для этого удерживая педальную ось, следует подвигать туда-сюда платформу. Если люфт имеет место быть, то положение легко исправляется подтягиванием контргайки, что находится прямо под заглушкой.

Впрочем, если педаль туго крутится или люфт достаточно велик (например, педаль просто болтается), то лучше ее все-таки перебрать. Тем более, что ничего особенно сложного в этом процессе тоже нет, а из инструментов понадобится лишь разводной ключ. Главное, все выполнять последовательно-поэтапно:

  1. Педали надо снять с шатуна. И нужно помнить, как они откручиваются: ось правой имеет правую резьбу, а ось левой — левую. Соответственно, правая скручивается против часовой стрелки, а левая по часовой.
  2. С помощью отвертки снимается торцевая педальная заглушка.
  3. Далее необходимо раскрутить контргайку, удерживая педальную ось ключом.
  4. После снимается стопорная шайба.
  5. И аккуратно откручивается конус.
  6. Очень аккуратно, чтобы не раскатились, вынимаются подшипники (и складываются куда-нибудь не менее аккуратно, чтобы не раскатились шарики и не затерялись).
  7. Педальная платформа снимается с оси.

На этом все — вело-педаль можно считать разобранной.

Немного по-другому разбираются велосипедные педали контактного типа. Это конструкция посложнее и в кручении туже. Такие педали, на самом деле, лучше и не разбирать. Но коль скоро возникла необходимость, делать это следует очень внимательно и аккуратно, четко следуя предписанной инструкции.

И тут понадобится не только разводной ключ, но еще и специфический вело-инструмент. В частности съемник шатунов, а также набор ключей — на 7, 10 и 15.

Последовательность действий такова:

  1. Открутить педаль, одев съемник шатунов на место, обозначенное на педали специальной стрелочкой.
  2. Вынуть ось из педального корпуса (после того, как педаль откручена, сделать это очень легко).
  3. Отвинтить контргайку, которая удерживает всю конструкцию. Для этого педаль придется удерживать плотно ключом или зажать в тисках.
  4. Далее узлы и элементы вынимаются последовательно по визуальной оценке. И тут нужно быть особенно аккуратным, так как внутри есть маленькие шарики — по 12 с каждой стороны. Их надо не потерять.

После этого контактная педаль разобрана. Теперь надо все почистить, протереть насухо и смазать по новой. На места, куда укладываются шарики, требуется нанести особенно толстый смазочный слой.

А собираются любые педали в порядке, обратном разбору.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
