Как правильно определить длину и натяг велосипедной цепи

Маркировка цепей

В последние годы Shimano производили цепи следующих типов: Super narrow HG (HG, HG-X, HG-X11), предназначенные для установки на велосипеды с кассетами на 9-12 звезд, HG (Narrow HG), предназначенные кассеты на 6-8 звезд. Цепи типа IG и UG уже не используются, но могут быть заменены цепями HG. Цифровой индекс в маркировке, например HG53, говорит о классе цепи: чем больше число, тем лучше и дороже цепь. Цепи производства SRAM включают информацию о количестве передач и о классе цепи в цифровой индекс, например, PC 971: первая цифра о количестве передач, в данном случае 9, вторая говорит о классе цепи.

Маркировка цепей, присутствующих на рынке в 2021 году, собрана в таблице ниже. Модели для электровелосипедов не указаны. У цепей Campagnolo количество передач указано в названии в явном виде.

CN-HG40 6-8 CN-HG71 CN-HG53 9 CN-HG93 CN-HG54 10 CN-HG95 CN-4601 CN-6600/6701 CN-HG601/5800 11 CN-HG701/6800 CN-HG901/9000 CN-M7100/8100/9100 12

PC-870 PC-951 9 PC-971 PC-991 PC-1031 10 PC-1051 PC-1071 PC-1091 PC-1091R PC-1110/1130/1170 11 PC-X1 PC-XX1 NX Eagle 12 12 GX Eagle 12 X01 Eagle 12 XX1 Eagle 12 Force / Red 12

Z6 6 Z7 7-8 Z8 X8 Z9 9 X9 X10 10 X11 11 X12 12

На износостойкость цепи, ее вес, прочность и сопротивляемость коррозии влияют такие параметры, как материал, из которого изготовлена цепь, поверхностная термическая и химическая обработка и наличие напыления. Очень приблизительно о классе цепи можно судить (хотя, это не всегда является показателем) по ее цвету. Цепи низкого уровня имеют черную поверхность боковых пластин (чернение, воронение). Цепи среднего уровня – серебристые блестящие (никелировка), высокого – серые матовые. Иногда встречаются цепи с желтовато-золотистым отливом, обычно это цепи невысокого уровня. Некоторые производители сейчас стали делать цепи всех цветов радуги.

Ключи и кодовый замок

Сувальдные и цилиндровые замки. Старые велосипедные замки с ключами цилиндрической формы, так называемые сувальдные, были не очень надёжными. Их, постаравшись, можно было открыть, используя лишь стержень шариковой ручки.

Предполагается, что цилиндровые велозамки, у которых ключи имеют плоскую форму, более надёжные. Хотя касательно дорогих экземпляров не имеет значения, к какому типу относится их внутренний механизм. Замки, собранные с высоким уровнем секретности, в любом случае будут взломоустойчивыми.

Кодовый замок. По удобству повседневного применения лидирует кодовый замок для велосипеда, поскольку используя его, не нужно носить с собой ключ. Главное ─ не забыть установленный код.

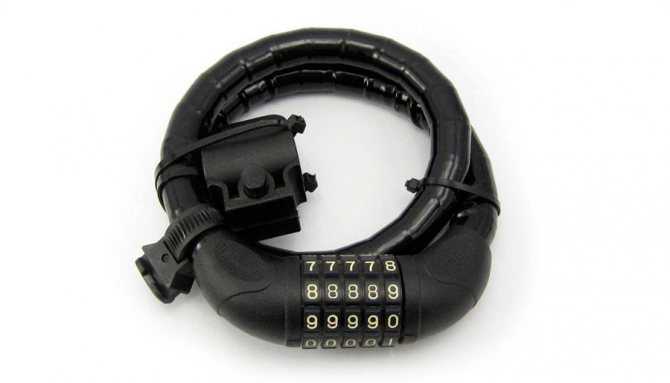

Кодовый замок фирмы Citadel в оболочке с креплением на раму

Хотя все кодовые замки имеют четыре поворотных диска, и чтобы их открыть, нужно подобрать одну правильную комбинацию из 9999 возможных, опытные злоумышленники могут открыть некоторые, не самые лучшие из них, менее чем за минуту. О только что сказанном можно убедиться, просмотрев следующее видео.

На видео, скорее всего, показан взлом некачественных замков, так как большинство дорогих моделей не издают клацающего звука при попадании на нужную цифру. У надежного кодового захвата ощутимое увеличение свободного хода штока никак не означает, что вы правильно угадали одну из цифр. Некоторые рассеянные велосипедисты, забыв лично установленный код, не могут открыть свой замок уже второй год. Теперь у них только один выход ─ разрезать трос.

Строгое уравнение

Примером велосипедов, для которых необходимо использования точного уравнения, могут быть шоссейные велосипеды с большими передними звездочками, (возможно 55 зубчиков) и маленькими задними звездочками (11 зубчиков). Кроме того, если у велосипеда очень короткое расстояние между центром коленчатого болта до задней оси (15 дюймов и меньше), то опять же понадобится применение строгого уравнения. Так как передняя и задняя звездочки различаются по размеру, то цепь должна расходиться, представляя собой треугольник. Длину цепи получившегося треугольника можно добавить за счет гипотенузы. Опять же это применяется в очень исключительных случаях. В качестве примера применение строгого уравнения предположим, что длина цепи односкоростного велосипеда 15 дюймов, передняя звездочка имеет 58 зубчиков, а задняя – 11. На велосипеде не установлен переключатель скоростей, поэтому длину не нужно увеличивается на 1 дюйм. Этот дюйм стоит добавлять только на велосипедах с переключением скоростей.

Просчитав длину цепи шоссейного велосипеда по укороченному уравнению, получим ответ 47.25 дюймов. Этот результат округляем до 47 дюймов. Применив строгое уравнение, получаем результат 48.17 дюймов, который округляем до 48 дюймов. Опять же, в приведенном примере не добавлен дюйм цепи, так как нет переключателя скоростей. При подсчете по упрощенному уравнению, цепь получится на дюйм короче. Но это нетипичная ситуация. Обычно, даже в примере с односкоростным велосипедом, если звездочку уменьшить до 55 зубцов, два уравнения покажут одинаковый результат.

Какие разновидности велосипедных цепей встречаются

На всех типах велосипедов, не зависимо от их предназначения используется одна и та же конструкция цепи. Такое изделие представляет собой роликовую однорядную цепь с четко обозначенным шагом – 12,7 миллиметров. При этом отдельное звено включает в себя:

• внешние пластинки;
• внутренние элементы;
• пины;
• валики;
• ролики.

Основное отличие цепей основано на том, скоростной велик или нет. Количество скоростных режимов обуславливает наличие подходящих звездочек. А это в свою очередь влияет на ширину велоцепи. Также характерной разновидностью будет наличие специфического замка или его отсутствие. Он служит для простоты демонтирования цепи и ее обратной установки.

Последняя классификация относится к производителям товара, но это уже вопрос предпочтений.

Как понять, что цепь растянулась

На односкоростных моделях

Чтобы понять, когда цепь следует натянуть, необходимо проверить степень ее растяжения. На велосипедах с одной скоростью или с планетарной втулкой эта процедура довольно проста.

Натяните цепочку пальцами до упора вниз. Расстояние, которое она прошла, не должно быть больше 10-15 мм

При этом обратите внимание, что натяжение не должно быть сильным. Если вы оттягиваете вниз ход велоцепи, и он составляет меньше 5 мм, то ее нужно ослабить

Избыточное натяжение приведет к тому, что при педалировании придется прикладывать больше усилий, а трансмиссия будет быстрее изнашиваться. Чрезмерно ослабленное натяжения поспособствует тому, что цепочка может слететь с задних или передних звезд.

На многоскоростных моделях

Способ № 1. Выставьте положение цепи таким образом, чтобы она находилась на самой большой передней и на самой большой задней звезде. Затем возьмите ее снизу передней звезды и натягивайте в сторону переднего колеса до момента, пока задний переключать не достигнет упора. Длина будет считаться нормальной, если у останется примерно два звена.

Способ № 2. Выставьте положение цепи так, чтобы она находилась на самой большой передней и на самой маленькой задней звезде. В этом положении направляющий ролик и ролик натяжителя задней перекидки должны быть соосны и перпендикулярны относительно земли. Чтобы определить необходимую нам длину, нужно надавить на маятник, пока передняя кассета не удалится на максимальное расстояние от трещотки. Это самое расстояние и будет оптимальным, и по нему нужно ориентироваться на необходимую длину цепки.

Размеры и маркировка

Маркировка, указываемая производителем, раскрывает все геометрические параметры цепи. В качестве примера – ½» х3/16» – 120 links Pinlength 7,3 mm, где:

• ½ – шаг звена, или расстояние между пинами. Он постоянен и составляет полдюйма (12,7 мм).
• 3/16 – расстояние между внутренними пластинами звена. 1/8» – для синглспидов (байков с единственной скоростью) и трюковых моделей. 3/16» – данный размер практически вышел из употребления, даже синглспиды обошли его стороной. 3/32» – для велосипедов с 6.8-скоростными кассетами. 11/128» – для кассет с 9-11 звёздочками.
• 120 links – число звеньев в одной цепи.
• Pinlength 7,3 mm – длина пина, по которой и подбирается конкретная цепь. Слишком короткие пины (для, к примеру, 8-миллиметровой цепи) не подойдут на более широкую цепь (например, на 9 мм), она часто разъединяется при попытке дать приличное усилие при езде в подъём или против ветра.

Надпись, например, 11S, указывает на 11-скоростные кассеты.

Способы измерения износа цепи

Измерение при помощи линейки

Необходимо измерить длину 10 звеньев. На обычной новой цепочке общая длина будет составлять 25,4 см. Если расстояние от центра соединительного штифта с одной стороны до соединительного штифта другой составляет около 25,5 см – все в порядке. Но если это расстояние больше, то ее обязательно следует менять.

Измеритель износа , он же калибр

При использовании этого инструмента вам нужно установить шкалу на 0 и вставить его в отверстия между роликами. Если измеритель износа даст показатель больше 0,75, то велоцепь изношена, и ее нужно заменить.

Обратите внимание, что если при измерении калибр будет проваливаться между звеньями в диапазоне от 0,75 до 1, то менять нужно будет не только цепочку, но и кассету. При этом если он будет болтаться, то вдобавок необходимо будет произвести замену передней звезды

В качестве заменителя калибра можно использовать обычную рулетку или штангенциркуль, но эти предметы будут не такими удобными, как измеритель износа.

Как заменить изношенную цепь с замком на скоростном велосипеде

Технология аналогична технике смены велоцепи без замочка: снять старую, укоротить новую и поставить ее. И можно сказать, что и здесь без выжимки не обойтись – лишние звенья нужно чем-то удалять.

Хотя здесь можно опустить рекомендацию по поводу неполной выпрессовки пина – в случае использования замка его как раз необходимо полностью удалять. И тогда альтернатива работает на 100%: молоточек и спица делают свое дело, а запрессовывать-то и ничего не нужно.

По технологии замены цепи на велосипеде со скоростями рассоединение разъемного звена производится специальными пассатижами. На деле же можно взяться в области замка обеими руками (лучше в перчатках) и стягивать концы цепки друг к другу.

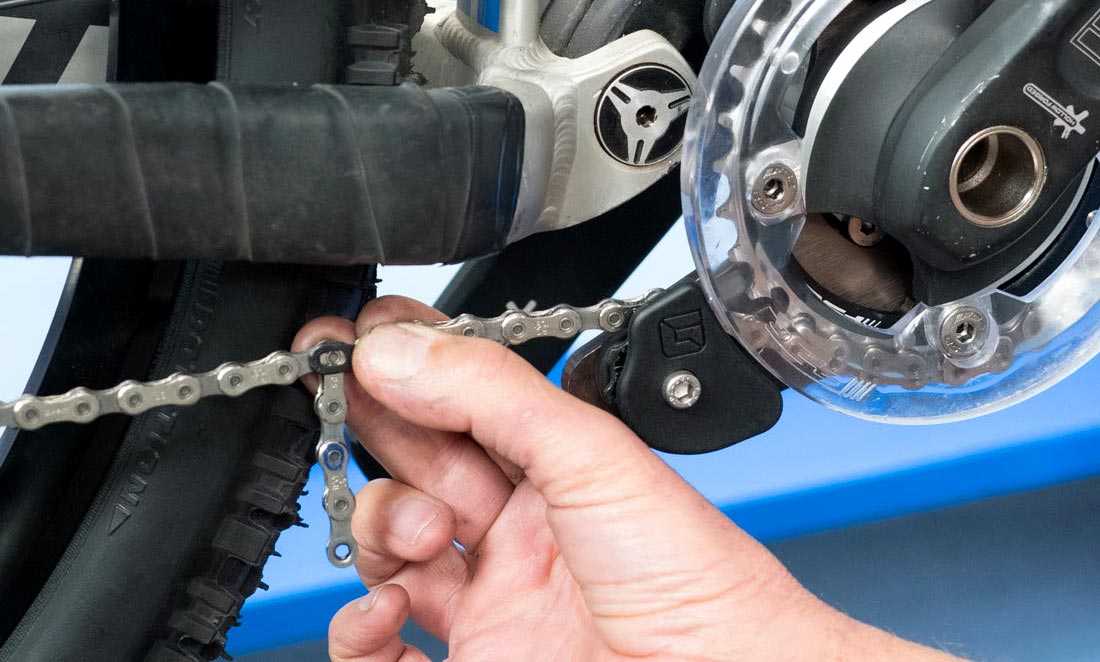

Монтаж замочка

Проденьте пластины с осями в ролики, совместите все пазы и разведите цепь в области замка в противоположные стороны, взявшись за нее обоими руками. Опять же, можно использовать плоскогубцы подходящего профиля, если таковые есть.
Чтобы замок окончательно защелкнулся при отсутствии под рукой пассатижей, выполните список действий:

• Прокрутите педали так, чтобы замочек оказался на верхнем ярусе.
• Придержите заднее колесо.
• Нажмите ногой на педаль. Участок растянется, и звено сядет как положено.

• Обзаведитесь выжимкой, даже если замок присутствует. Цепка может порваться и в пути этот инструмент будет очень кстати. К тому же укорачивать велоцепь выжимкой гораздо легче. При выборе выжимной оснастки ориентируйтесь на качественные дорогие модели, изготовленные из добротного металла. Идеальный вариант – взять мультинабор.
• Не избегайте использования замочка. Вещь практичная и надежная. Цепочку с разъемным звеном быстрее и удобнее снять для той же регламентной чистки перед тем, как ее смазать.
• Не используйте старый замок с новой цепью. Новому – только новое.

(function(w, d, n, s, t) {
w = w || ;
w.push(function() {
Ya.Context.AdvManager.render({
blockId: «R-A-227463-11»,
renderTo: «yandex_rtb_R-A-227463-11»,
async: true
});
});
t = d.getElementsByTagName(«script»);
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, «yandexContextAsyncCallbacks»);

З
амена велосипедной цепи является неотъемлемым умением для каждого домашнего «механика». Цепь — расходный материал трансмиссии велосипеда. Со временем она имеет свойство растягиваться и изнашиваться. Так что рано или поздно придет время замены.

На видео, представленном ниже, показан процесс установки новой цепи на велосипеде. Инструкция подходит как для горных велосипедов, так и для шоссейных.

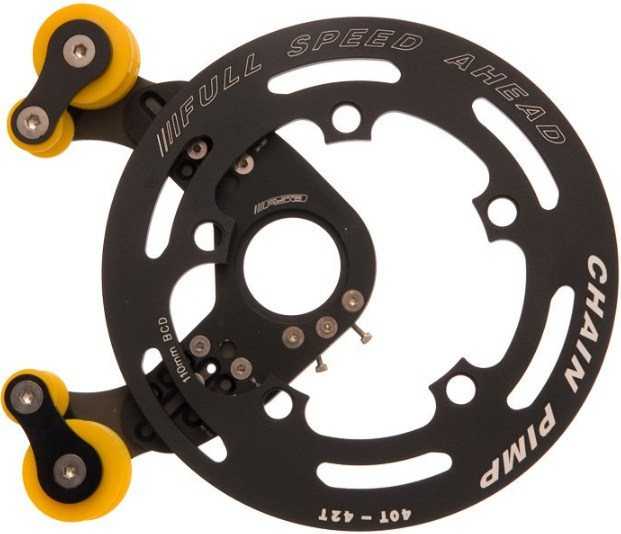

Как подобрать и установить успокоитель цепи

Успокоитель представляет собой простую конструкцию, изготавливаемую из металла высокого качества, которая предотвращает слёт звеньевого элемента. Для правильного функционирования его необходимо грамотно установить.

Порядок установки успокоителя:

• демонтировать педали;
• снять с велосипеда звёзды переключения передач. В некоторых моделях необходимо снять каретку;
• самую крупную звезду, место которой займёт роклинг, необходимо установить на место средней;
• закрепить конструкцию на местах кареточных выступов;
• смазать все трущиеся элементы;
• надеть цепь и правильно её натянуть.

Следуя вышеописанным инструкциям, можно понять, как на спортивном велосипеде натянуть цепь или сделать ту же операцию на более простом двухколёсном транспорте.

Какие нужны инструменты?

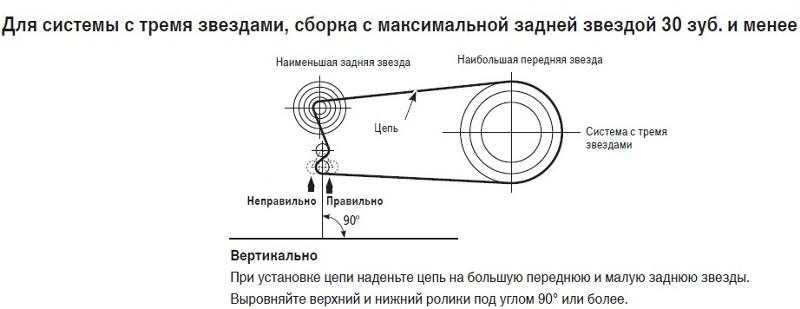

Цепи для велосипедов с переключателями скоростей должны быть определенной длины. Слишком длинная или слишком короткая цепь может являться причиной проблем, возникающих при переключении скоростей и при поездке. Тем не менее, лапка заднего переключателя должна быть достаточно длинной, чтобы подтягивать ослабленную цепь, когда она будет перемещаться между различными комбинациями передач. Все это относится к теме «Общая мощность» и обсуждается ниже.

В данной статье описываются три способа, при помощи которых можно подобрать необходимую длину цепи. Все три способа позволяют этого добиться. К тому же, нет необходимости использовать все три метода, достаточно выбрать один, понравившийся вам, и подходящий к ситуации. Первый способ можно обозначить как ИСПОЛЬЗОВАНИЕ УЖЕ СУЩЕСТВУЮЩЕЙ ЦЕПИ. Он подразумевает, что у велосипеда цепь уже установлена. Второй способ называется: САМОЙ БОЛЬШОЙ ЗВЕЗДОЧКЕ – САМОЕ БОЛЬШОЕ КОЛЬЦО ЦЕПИ, и он не предполагает наличия старой цепи. Последний способ – СПОСОБ МАТЕМАТИЧЕСКОГО ВЫЧИСЛЕНИЯ длины цепи.

НАПОМИНАНИЕ О ЗАДНЕЙ ПОДВЕСКЕ: Если у велосипеда есть тяга задней подвески, то необходимо рассчитать движение задней ступицы от каретки. Если задняя ступица движется от каретки, то цепь находится в самой длинной позиции. Если сомневаетесь, проконсультируйтесь у производителя по поводу нужной длины цепи.

ЕМКОСТЬ ПЕРЕКЛЮЧАТЕЛЯ: Термин «Емкость переключателя» относится к его способности приподнимать лапку при переключении скоростей. У некоторых велосипедов установлены комбинации звездочек, которые не позволяют переключателю приподнять лапку цепи. В этом случае передачи на велосипеде превышают емкость переключателя. Если емкость переключателя не соответствует размерам передачи велосипеда, то цепь не пройдет проверку на предмет «слишком длинная» или «слишком короткая». Нельзя подобрать длину цепи, которая удовлетворяла бы обоим параметрам. В таком случае лучше оставить цепь длиннее, чем короче. Оба метода: и метод с использованием уже существующей цепи, и метод математического вычисления, описанные ниже, позволят определить безопасную длину цепи, если нарушена емкость переключателя. Возможно, в этом случае, стоит избегать тех скоростных комбинаций, которые приводят к проблемам при передвижении на велосипеде.

По теме: Как поменять цепь на велосипеде?

Основные способы определения размера

Существует несколько основных способов определения длины цепи. Первый можно назвать «большой звездочке — большое кольцо цепи». При этом методе измерения необходимо использовать стандартное натяжение и провисание цепи. Измеряют без пропуска через переключатель. После натяжения определяют границу обрезки. От ближней заклепки необходимо отмерить 1 дюйм, после чего обрезать цепку. Затем провести ее через оба переключателя и соединить.

Второй метод измерения — по существующей цепке. Опытные велосипедисты не советуют сразу выкидывать старую цепь, так как она может понадобиться для подбора нового изделия. Для этого необходимо отрезать новую цепь такой же длины, что и старая. Затем нужно установить скорости передач так, чтобы спереди и сзади цепка находилась на самых маленьких звездочках. При работе лапки натяжителя не должно быть заметного провисания велоцепи. При этом она не должна задевать верхнюю часть шкива.

В таком случае находят заклепку, касающуюся звездочки, отмечают звезду в этом месте мелом. Отсчитывают пару заклепок в сторону переключателя и подтягивают велоцепь к отметке на звездочке, приподнимая ее. Цепка укоротилась. После очередной проверки и сокращения на кратное число заклепок велоцепь должна сократиться, провисание исчезнуть. Теперь она может оказаться короче. Проверяется это переставлением на самую большую переднюю шестерню и вторую по размеру заднюю. Привод не должен сильно натягиваться, а в колесиках шкива должен оставаться двойной изгиб. После этого пару звеньев новой цепки следует вернуть обратно.

Если старая велоцепь правильной длины, то новая замеряется по длине старой. Для этого нужно положить ее на ровную поверхность, выпрямить. Расположение цепи должно совпадать с вертикально находящимися роликами. Новую цепочку располагают рядом. Концы должны совпадать, с учетом наличия или отсутствия заклепок. Звенья старого изделия сдвигаются в положение, совпадающее с новым. После этого нужно осмотреть соответствие цепок, с учетом наличия, расположения заклепок. Обрезать новое изделие.

Существует еще метод определения длины через математические модели. Для велосипедов с большой разницей в звездочках уравнение будет достаточно сложное. Поэтому данный способ применяется редко.

Небольшое провисание цепного привода считается допустимым, а сильное говорит об его излишней длинеОпытные велосипедисты не рекомендуют выкидывать старую цепь, так как она может пригодиться для выбора нового изделияКрайне не желательно добавлять новые звенья на старую растянутую и изношенную велоцепь

Появление и конструкция цепи

Для начала рассмотрим, откуда появилась цепь и как она устроена.

История появления и развития

Если первые модели байков были скорее «беговелами», то полноценная конструкция велосипеда с цепным приводом появилась лишь к 1870-м, а заняла лидирующее место лишь к концу XIX века, когда появилась калёная сталь. До этого материалы были слишком ненадёжными, а условия производства не позволяли сформировать звенья, которые будут работать долго под большой и нестабильной нагрузкой.

Были эксперименты с прямым приводом на колёса с помощью шестерён, долго исследовались возможности ремённого привода. Однако к началу XX века сегодняшний стандарт «взял своё», и практически все выпускаемые велосипеды по конструкции отличались от современных лишь отсутствием передач. Передачи появились в 1950-х годах на спортивных велосипедах, и лишь через 30 лет завоевали массовый рынок.

Цепи применяются повсеместно и не только в велосипедах. Разные размеры, типы, формы, количество лент – прогресс не стоит на месте, и их изготовлением занимаются огромные заводы, – что, конечно же, идёт на пользу качеству и стоимости данной детали для велосипеда.

Типы цепей

Стандарты выделяют следующие виды велосипедных цепей по общей конструкции:

• роликовые – внутри звеньев небольшие ролики. Такой тип износоустойчив, но применяется редко, так как дорог в изготовлении;
• втулочные – аналогичны роликовым, но вместо отдельной детали сквозь звено проходит прямая втулка. Подавляющее число велосипедных цепей – данного типа;
• зубчатые – используются только в экспериментальных байках, пришли из промышленного производства.

Кроме того, по способу соединения звеньев:

• обычная велоцепь – звенья можно соединить через одно, попеременно чередуясь. Для обычных велосипедистов лучше всего выбрать этот тип;
• халфлинк (half link, половина звена) – последовательность однотипных не чередующихся полузвеньев, которые входят одно в другое. Велосипедная цепь устойчива к динамическим повреждениям и ремонтопригодна, но при длительном использовании быстро растягивается, ведь число «ослабленных» элементов вдвое больше, чем у обычной. В таких цепях почти всегда ставится замок.

Многие производители вводят свои уникальные размыкающие звенья (замок), которые позволяют быстро снять цепь. Сколько звеньев такого плана есть, сложно сказать, каждый производитель продвигает свой стандарт, часто появляются новые. Устоявшейся классификации нет.

Если длина цепи может быть легко изменена добавлением и выключением звеньев, не стоит забывать, что существуют несколько типов цепей, различающихся по ширине. Для велосипедов стандартом стало следующее деление:

• На 7-8 скоростей – достаточно широкие, стандартные;
• На 9 скоростей – уже, обычно поставляются под конкретные сборки, могут использоваться (с некоторыми оговорками) для 7-8;
• На 10 скоростей – узкие цепи, не могут использоваться с другим набором звёзд.

Использование неправильной комбинации цепи попросту опасно. Например, цепь на 7 звёзд застрянет в дорогом переключателе на 10 скоростей. Она же будет цеплять звёзды на барабане, чем помешает нормально передвигаться и моментально убьёт трансмиссию.

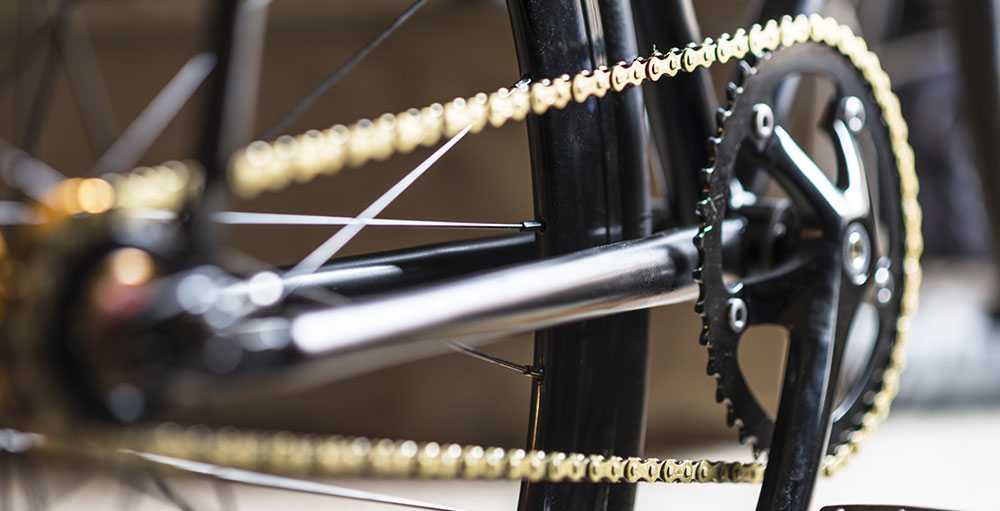

Длина цепи и ее натяг на односкоростных велосипедах

Для определения длины цепи на односкоростных велосипедах используют следующий алгоритм действий:

1. Положите велосипед вверх колесами или поставьте его на подставки, но так, чтобы заднее колесо свободно двигалось.
2. Ослабьте гайки или эксцентрики на втулке заднего колеса.
3. Выровняйте заднее колесо в вертикальной и горизонтальной плоскости (чтобы оно не перекашивалось) и, передвигая его вперед-назад по дропаутам (наклонным пазам в которых крепится колесо), настройте правильное провисание (провис) цепи. Оно должно составлять 10-15 мм в центре между звездами.

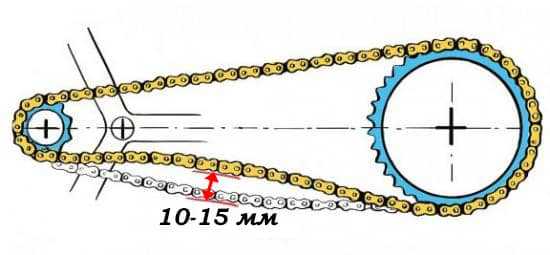

Правильно замерить провис цепи можно приложив ровную линейку к нижним точкам передней и задней звезды и, оттянув цепь в центре, замерить расстояние от линейки до цепи.

Если двигать колесо в дропауте вперед или назад дальше некуда, а цепь еще не натянута – удалите лишние звенья.

1. Проверьте равномерность вращения, прокрутив педали. Педали должны крутиться плавно, без рывков и свободно. Если этого нет, то скорее всего заднее колесо выставлено неправильно, с небольшим скосом.
2. Проверьте, не будет ли соскакивать цепь со звезд. Для этого в процессе вращения педалей нажмите чем-то твердым, например, ручкой отвертки или молотка в районе передней звезды, перпендикулярно цепи, стараясь прижать ее к раме. Потом проделайте то же самое с цепью в районе задней звезды. Правильно натянутая цепь не будет соскакивать со звезд.

Видео о натяге цепи на односкоростной велосипеде.

На односкоростных велосипедах или велосипедах с планетерной втулкой можно поставить и натяжитель цепи, как на картинке снизу.

Натяжитель цепи это механическое устройсто, обеспечивающее необходимое натяжение цепи при катании. Используется в основном в агрессивных стилях катания.

Принцип работы натяжителя цепи основывается на том, что пружина оттагивает цепь и создает натяжения, тем самым препятствуя спаданию цепи со звезд.

Цепь для велосипеда с замком — особенности, конструкция

При выборе замка в первую очередь обращают внимание на количество режимов скоростей. Специалисты разрешают выбирать одинаковый замок на количество скоростей от 6 до 8, что существенно упрощает задачу

Владельцам нескольких велосипедов с одинаковым количеством скоростей не нужно покупать несколько замков. Этот фактор касается и производителей цепей

При условии, что цифра скоростей совпадает, не важно, отличается ли модель, так как замок все равно подойдет. Это связано с тем, что, не смотря на марку велосипеда, цепи обычно устанавливают похожие

Особенность строения конструкции лежит в наличие легкоразъемных звеньев, которые состоят из нескольких пластин. Благодаря простому строению замка, разомкнуть звенья не составит большого труда.

При покупке такого элемента следует обращать внимание на коробку, на ней зачастую производитель указывает всю необходимую информацию, которая пригодится в процессе эксплуатации

Важно подобрать замок в соответствие с количеством режимов скоростей байка

Плюсы и минусы

Преимущества:

• Конструкция удобна в применении.
• Замок позволяет быстро собирать и разбирать элемент.
• Цепь легко снимается и устанавливается обратно.
• Некоторые замки могут подходить под разные модели байка, тем самым экономя траты человека.

Минусы:

• Низкая прочность. Это связано со способностью разбираться, из-за чего крепление становится ненадежным.
• Риск разрыва цепи, где установлен замок.

Когда нужно снимать

О неисправности цепного узла велосипеда со скоростями можно узнать еще до появления серьезных проблем. Для этого необходимо оценить количество преодоленных километров. На состояние детали влияют также следующие факторы:

• правильность выбора подходящей передачи;
• нагрузки, приходящиеся на педали;
• качество дорожных покрытий;
• скорость передвижения на велосипеде.

Первые признаки неисправности – это непривычные звуки при условии, что смазка была произведена вовремя, а также возникновение сложностей при переключении передач. Для оценки состояния цепи необходимо отогнуть ее от большой звездочки. Если деталь свободно отходит от 3-х и большего количества зубцов, необходимо срочно заменить ее. Снимать элемент придется и по другим причинам:

• полноценная чистка, необходимо проводить систематически для удаления скопившегося абразива и смазки;
• механические повреждения, замена вышедших из строя звеньев;
• изменение длины полотна при новых комбинациях звездочек на горном велосипеде;
• замена вышедшего из строя элемента.

Со временем любая цепь велосипеда изнашивается. Определить степень повреждений можно по состоянию полотна. Если оно растянулось, смещение ячеек приводит к серьезному повреждению звездочек. На глаз выявить износ довольно сложно, поэтому лучше измерить длину детали. Стандартный показатель – 24 звена.

Существует информативный метод определения уровня изношенности. Велосипедную цепь необходимо снять и измерить. 30,5 см – идеальные значения, 30,6-30,8 см – средняя степень, более 30,8 см – повреждение звеньев, звездочки и всей трансмиссии.

Как установить?

Чтобы снять и установить велоцепь, сделайте следующее.

1. Переверните велосипед колёсами вверх. Открутите гайки, удерживающие заднее колесо на раме.
2. Снимите болт, держащий «лапку» втулки за специальное «ушко» на раме. Это третья опорная точка, предотвращающая проворачивание втулки. Без надёжной фиксации «лапки» вы не поедете – втулочный механизм будет крутиться вместе со звёздочкой либо за несколько оборотов он раскрутится, и колесо вообще заклинит.
3. Снимите заднее колесо. Вместе с ним выйдет и втулка с кассетой.
4. Снимите велоцепь с кассеты. Используя выжимку, разомкните любое из полузвеньев, вытолкнув пин из его посадочного места. Если на цепи есть замочек – разбирать цепь в любом другом месте необязательно. Замок цепи – это специальное полузвено с разъёмной внешней пластиной, размыкается с помощью отвёртки, шестигранного ключа или любого другого предмета.
5. Если одно из (полу) звеньев сломано, и цепь отпала сама, без снятия заднего колеса – разомкните соседние к точке обрыва пины и снимите сломанное звено.
6. Если старая цепь меняется на новую, снимите старую с передней звёздочки. Набросьте на эту же звёздочку новую (в разомкнутом состоянии).
7. Используя выжимку, установите на место сломанного (полу) звена новое, затянув в конце пин.
8. Накиньте велоцепь на заднюю звёздочку, добейтесь полного её натяжения и зафиксируйте заднее колесо на прежнем месте, затянув все болты с требуемым усилием.
9. Проверьте, есть ли на новой (или отремонтированной) цепи смазка. Если её не хватает или она полностью высохла, нанесите новый слой.

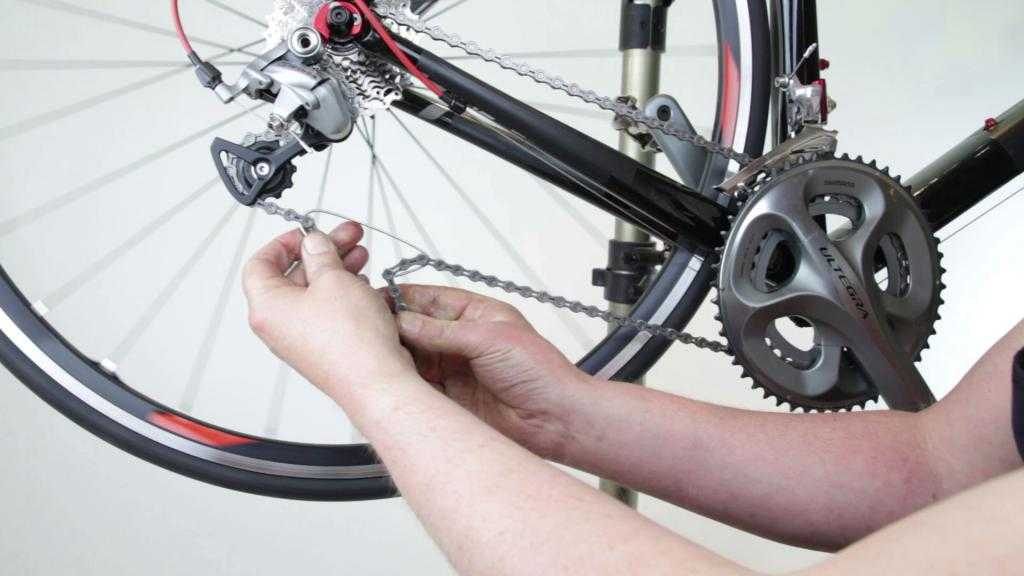

Метод использования существующей цепи

Прежде чем удалить старую цепь, проверьте, какая длина цепи вам нужна. Отрежьте новую цепь, равную по длине старой. Переключите скорость велосипеда так, чтобы цепь находилась на самой маленькой передней звездочке, и самой маленькой задней. Внимательно осмотрите область цепи между нижним переключателем и самой маленькой звездочкой. Не должно быть заметно никакого провисания цепи в этом месте. Проверьте, также, чтобы нижняя часть цепи не касалась шкива. Считается нормальным, если присутствует небольшое провисание в этом положении цепи, но она не должна сильно прогибаться. Сильное провисание является показателем того, что цепь слишком длинная.

::
Если цепь слишком длинная, найдите заклепку, которая задевает звездочку, и пометьте звездочку в этом месте. Отсчитайте две заклепки в сторону переключателя, приподнимите это звено и передвиньте к отметке на звездочке. Цепь сейчас значительно короче. Проверьте провисание еще раз. Повторите действие с отсчитыванием двух заклепок, и передвижением цепи до отметки. Число сокращаемых звеньев цепи должно равняться (2, 4, 6 и т. д.). Повторяйте до тех пор, пока не останется видимого провисания.

Чтобы определить, не является ли цепь слишком короткой, переставьте ее на самую большую звездочку впереди, и вторую по величине заднюю звездочку. Цепь в этом положении натянется. Осмотрите внимательно S-образный участок цепи, так как именно он проходит через шкив. Медленно и аккуратно начинайте вращать самую большую заднюю звездочку. Если цепь очень сильно натягивается, то она слишком короткая. Если цепь движется, но оказывается, что нет двойного изгиба, когда цепь проходит колесики шкива, она, опять же, слишком короткая. Нужно добавить два звена новой цепи, по сравнению со старой

Внимание: не пытайтесь удлинить старую цепь, добавлением новых звеньев

:
Если длина цепи проходит один из тестов, перечисленных выше, но не проходит другой, то, скорее всего, возможность переключателя не соответствует передаче. Определите длину цепи таким образом, чтобы она проходила через большую переднюю звездочку к самой большой задней. После этого вся ответственность за смещение комбинаций при переключении передач, будет лежать на владельце велосипеда.

Если вы хотите установить новую цепь, а старая — правильной длины, то можно новую цепь отмерить по длине старой перед установкой. Сначала снимите старую цепь и положите ее на ровную плоскую поверхность, расположив ролики вертикально. Выровняйте цепь. Положите новую цепь рядом со старой, таким же образом. Проверьте, что концы двух цепей совпадают (либо у обеих цепей должны быть заклепки на одном конце, либо обе цепи без заклепок). Новая цепь будет казаться короче, так что сдвиньте звенья старой цепи так, чтобы они совпадали с новой цепью. Установите соответствие заклепок на новой цепи, с заклепками на старой. Добавьте или удалите звенья, если необходимо, по результатам проверок, описанных выше, и обрежьте цепь в этом месте.

Как подобрать и установить успокоитель цепи

Успокоитель представляет собой простую конструкцию, изготавливаемую из металла высокого качества, которая предотвращает слёт звеньевого элемента. Для правильного функционирования его необходимо грамотно установить.

Порядок установки успокоителя:

• снять с велосипеда звёзды переключения передач. В некоторых моделях необходимо снять каретку;
• самую крупную звезду, место которой займёт роклинг, необходимо установить на место средней;
• закрепить конструкцию на местах кареточных выступов;
• смазать все трущиеся элементы;
• надеть цепь и правильно её натянуть.

Следуя вышеописанным инструкциям, можно понять, как на спортивном велосипеде натянуть цепь или сделать ту же операцию на более простом двухколёсном транспорте.
