Велосипед с планетарной втулкой и его особенности

Тонкости

Чтобы оснастить велосипед планетарной трансмиссией или произвести замену сломанного прибора на новый, необходимо подобрать подходящий механизм конкретно под свой велосипед.

Разберём основные нюансы выбора планетарного редуктора для велосипеда:

В самом начале следует решить, какое количество передач должно быть у будущей трансмиссии

Для перемещения по городу подойдёт трёхскоростная система, а для более трудной езды по бездорожью рекомендуется брать устройство, поддерживающее от 8 передач
В момент выбора подходящего редуктора важно принять во внимание то, на каком расстоянии расположены друг от друга перья вашего велосипеда (дропауты), ведь именно на них должна быть закреплена ось втулки. Модели не универсальны и не все подходят под любой велосипед
Обращайте внимание на тормоза, установленные на велосипеде

Не каждое устройство рамы может позволить разместить систему с дисковыми тормозами. Оснащение с тормозами V-brake является более универсальным. Прорези перьев для вала редуктора могут отличаться на разных моделях. На одних байках они располагаются вертикально, на других имеют горизонтальное положение. В случае с вертикальным расположением, потребуется дополнительное натяжение цепи. Ещё один важный нюанс – количество спиц в колесе. Оно должно соответствовать количеству фланцев, просверлённых в устройстве. Если число не совпадает, потребуется подбирать подходящее колесо или собирать его самостоятельно.

Механизм работы на трёхскоростном байке

При снижении скоростей кольцевая шестерня планетарного редуктора опережает движение рычажного механизма вследствие сцепления корпуса втулки, отношение передачи при этом составляет 0.8 КПП.

Кручение направляется с зубчатого венца в результате сцепления с планетарным механизмом.

Со втулкой соединяется звёздочная шестерня и начинает крутиться быстрее чем водило, поэтому для развития максимальной скорости требуется больше усилий чем при пониженной передачи.

Повышение передаточного числа до 1,4 КПП достигается в результате взаимодействия противоположных двигательных направлений.

У планетарных втулок со скоростью от 5 передающие отношения больше чем у трёхскоростных систем вследствие большого количества шестерёночных механизмов.

Сам рабочий принцип между многоскоростными и простыми цилиндрами одинаковый, разница состоит лишь в том, что у каждой есть свои фиксирующие передачи, а у планетарного механизма их в несколько раз больше чем у обычной звёздочной системы.

Складные велосипеды с планетарной втулкой

Многие производители складных велосипедов комплектуют планетарной втулкой. На этих очень удобно ездить, и есть возможность равномерного регулирования распределения нагрузки во время езды. Кроме этого, они имеют целый ряд преимуществ. В связи с этим, следует рассмотреть самые известные модели этих велосипедов.

Обзор и сравнение моделей

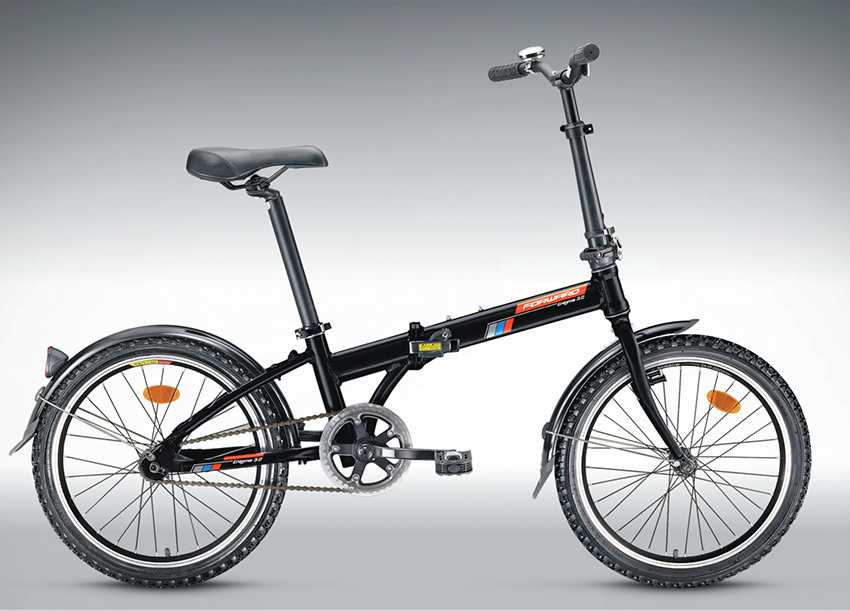

Складной велосипед FORWARD Enigma 154. Он очень удобный и легкий. Он адаптирован под любые дороги – его можно использовать для езды, как на городских дорогах, так и на дорогах за городом. Благодаря установленной на нем планетарной втулкой, можно очень переключать передачи скорости и подстраиваться под любые дороги, при равномерном распределении нагрузки он отлично преодолевает кочки, различные подъемы и спуски. Помимо этого, его удобно перевозить в метро и в общественном транспорте. Правда, для этого нужна специальная сумка чехол;
Складной велосипед Comanche Lago. Его очень удобно использовать в мегаполисах. Он отлично подстраивается под любые дороги. Кроме этого у него хорошая маневренность при поворотах и отличная скорость. Эти велосипеды комплектуются планетарной втулкой Shimano Nexus Inter-3 sg-3c41 с тремя скоростями. Помимо этого, они очень компактные и легко складываются в специальные сумки для велосипедов. Поэтому их можно с легкостью перевозить в метро и в общественном транспорте;
Складной велосипед Shulz. Эти модели предназначены для повседневного использования. Их можно использовать для езды на дрогах с асфальтовым, грунтовым покрытием. Также очень хорошо преодолевают ухабы, кочки, спуски, подъемы, поэтому хорошо адаптированы для горной местности. На этих транспортных средствах установлена трехскоростная планетарная втулка с задним приводом. Этой втулкой очень удобно пользоваться и она имеет очень долгий срок службы. Кроме этого эти модели велосипедов можно настраивать как для взрослых, так и для детей;
Горный складной велосипед Volume Generator. Этот велосипед изготовлен из односкоростного байка и МТВ. Его в основном используют для горной местности, поскольку он отлично преодолевает большие спуски и подъемы, кочки, большие ухабы. На нем установлена втулка Shimano Alfine SG-S700 и два дисковых тормоза. Благодаря этому, можно отлично регулировать передачи скорости и подстраиваться под любой рельеф местности.

Трещотка и барабан

Часто эти 2 вида путают. Первый – это втулка с резьбой для накручивания звёзд с трещоткой. Была популярна до конца 1980-х годов, пока дорогостоящий механизм трещотки решили не выкидывать каждый раз, при замене звёзд. На приведённом ниже фото изображена трещотка, втулка под неё, втулка с барабаном и кассета для втулки с барабаном. Основные отличия в способе установки звёзд.

Для нарезания резьбы на втулке и на трещотке нужны высокоточные инструменты, в противном случае установить трещотку параллельно самой втулки и тем самым соблюсти соосность будет невозможно. Это выливается либо в проблемы с переключением на дешевых версиях, либо в цену конечного продукта.

Втулки с барабаном лишены такого недостатка, плюс звёзды для них производить гораздо проще. Ещё одним плюсом втулок с барабаном является расположение подшипника, он находится ближе к дропауту и нагрузка на него меньше, следовательно, ось будет ломаться реже, а подшипник жить дольше. В современных втулках используют по 3-4 промышленных подшипника и при своевременном сервисе они работают очень долго.

Барабан в разы лучше и проще в использовании. Для фиксации на нем кассеты используется контргайка, на которую практически нет нагрузок. Вы просто надеваете кассету, а шлицы не дают ей провернуться.

Конечно, есть свои особенности, вроде использования кассет на «пауке» с алюминиевым барабаном. Иначе вы можете просто угробить барабан.

Про переключение передач

Планетарная втулка довольно похожа на коробку передач авто. Общие принципы:

Переключение скоростей происходит без педалирования. После выбора передачи можно начать крутить педали через пару секунд. Этот факт важен для обеспечения долговечности механизмов.
Для достижения максимальной скорости необходимо выбирать повышенную передачу.
Для подъема в горку включается пониженная передача.

Если постоянно неправильно переключать скорости, то может произойти поломка данного механизма. Поэтому после покупки рекомендуется внимательно ознакомиться с инструкцией по эксплуатации от производителя и соблюдать указанные правила.

В планетарной втулке Shimano Nexus Inter 3 половина оси полая, не сломается ли ось подо мной на первой же кочке?

Ответ на этот вопрос в первую очередь зависит от того, каков вес катальца, намеревающегося использовать Shimano Nexus Inter 3 и насколько экстремально он будет использовать втулку. Опишу собственный опыт. Поначалу, в первые дни катания на планетарке, я всерьёз беспокоился по поводу полой наполовину оси, объезжал каждую кочку, спешивался перед каждым бордюром. Однако, чем больше проходило времени, тем меньше я уделял внимания этому моменту, постепенно забывая о былом беспокойстве. В конечном итоге я вообще перестал вспоминать и про кочки и про бордюры, появилась уверенность в прочности оси. На данный момент я откатал около 9 тысяч километров и ось до сих пор целая = ) Думаю, что это свидетельствует о её прочности.

Но, справедливости ради, считаю нужным подчеркнуть следующие моменты. Во-первых, мой вес всего около 70 кг, во-вторых, я старался всячески ограничивать себя в перевозке тяжёлых грузов, чтобы не испытывать ось планетарки на прочность лишний раз. Ну и в-третьих, мой стиль езды вряд ли можно назвать экстремальным, я никогда не проезжаю бордюры не вставая с сидушки, не летаю по каменистым склонам гор на скорости 50 км/ч и так далее. Хотя с другой стороны, езжу достаточно активно и быстро, как по асфальту, так и по грунтовкам, изредка бездорожью, лесным тропинкам. Езжу круглый год, в том числе и зимой, когда температура за бортом опускается ниже минус 30 градусов. За прошедший 2015 год я оттоптал на втулке 8500 километров, что не так уж и мало. Так каков же всё таки ответ на вопрос? Если ваш вес не превышает 70 кг и вы не собираетесь возить на своём велосипеде, оснащённом втулкой Shimano Nexus Inter 3 мешки с картошкой, разгоняясь по колдобинам под 50 км/ч, то скорее всего беспокоиться о целостности оси вам не стоит, она не подведёт.

Как правильно переключать передачи при движении на велосипеде с планетарной втулкой

Велосипедами с планетарной втулкой это очень удобно управлять, и езда с этими приспособлениями очень упрощается, поскольку не возникает проблем с переключением скоростей. Поскольку эти приспособления сами переключают скорость, когда это необходимо. Однако следует ознакомиться с определенными принципами и правилами переключения скоростей:

Лучше всего совершать переключение передачей, когда давление с цепи полностью снято, в противном случае можно просто не переключиться и сломать весь механизм и порвать цепь;
Передачу нужно повышать прямо перед горой, а не во время преодоления ее;
Не следует переключаться одновременно на несколько передач. Все нужно делать последовательно – сначала нужно переключать первую передачу и немного разогнаться, затем вторую по такому же принципу следует переходить на третью и так далее. Весь принцип работы такой же, как и у автомобильной коробки передач;
Необходимо избегать все возможных перекосов цепи.

Процесс переключения:

У всех современных велосипедах, в передней части расположены 2-3 звезды, а в задней 8-10 звезд;
Нумерация звезд от 1 до 3 происходит в сторону увеличения звезд, а нумерация задних звезд от 1 до 6, в сторону уменьшения звезд.

Для того чтобы этот процесс стал ясен, можно рассмотреть на примере велосипеда с приводом 3х8:

Большую переднюю звезду нужно использовать при движении на ровном асфальтовом покрытии. Совместно с этой звездой необходимо использовать задние звезды с номерами 8 до 4;
Среднюю переднюю звезду применяют при движении на грунтовой дороге, с плохим асфальтовым покрытием. С ней используются задние звезды с 6 по 2;
Маленькую переднюю звезду используют при езде на крутых подъемах и спусках, по ухабам и кочкам. С ней используют задние звезды с 5 по 1.

Особенности

Втулки планетарного типа, переназначенные для велосипедов, обладают следующими нюансами:

если выбираются современные устройства, то они могут работать с 14 передачами, но такие модели встречаются довольно редко, а также их существенным недостатком считается высокая стоимость;
определенные приспособления оснащаются задней передачей, что важно для трехколесных великов;
производители предлагают планетарную втулку, обладающую уникальной фиксированной подачей, что очень удобно, если велосипедист любит кататься даже зимой;
конструкция ставится совместно со специальным защитным корпусом цепи, что обеспечивает долгий срок ее эксплуатации.

Велосипедист должен разобраться в принципе работы втулки, а также в правилах ее установления и регулировки, чтобы пользоваться преимуществами данного изделия.

В интернете пишут о том, что у втулки слишком большой шаг между передачами и самих передач катастрофически не хватает, поэтому на втулке очень некомфортно ездить. Так ли это?

В самом деле, шаг между передачами не такой уж и маленький и составляет 36,4%. Да и самих передач, как это не удивительно всего три, ведь втулка трёхскоростная. Но надо понимать, что комфорт это вещь сугубо субъективная и не совсем корректно ориентироваться в подобном вопросе на мнение других велосипедистов, не попробовав самому. Отвечая на вопрос, скажу следующее: если прежде вы ездили на горном велосипеде с более чем 20-ю передачами, то конечно же вы будете чувствовать значительный дискомфорт при «пересаживании» на трёхскоростную планетарку. По сравнению с трансмиссией горного велосипеда, вам будет крайне не хватать количества передач, а большой шаг между ними будет создавать ощущение, что какую передачу не выбери, крутить всё равно неудобно и неприятно. С другой стороны, если вы «пересаживаетесь» на «трёшку» с односкоростного велосипеда, то вам планетарка скорее всего наоборот покажется очень удобной, позволяющей существенно повысить комфорт во время езды.

В общем, всё напрямую зависит от того, на чём вы ездили прежде и от вашего стиля езды. Из собственного опыта могу добавить, что до планетарки я ездил на однопередачнике, ну а когда пересел на Shimano Nexus Inter 3, она стала для меня просто незаменимой. Не буду лукавить, в течение первых поездок на «трёшке» я определённо ощущал большой шаг передач. Но в дальшейнем, когда привык к втулке и заменил заднюю звёздочку на более подходящую по количеству зубьев, понял, что более оптимальный шаг между передачами вряд ли можно было подобрать и производитель выбрал так называемую «золотую середину». Отъездив на планетарке ни много, ни мало почти 9 тысяч километров (на момент написания), по поводу количества скоростей могу сказать, что «трёшки» мне хватает практически для всех ситуаций и лишь изредка ощущается нехватка передач, с чем вполне можно мириться. Ну а на зиму, когда процесс передвижения на велосипеде требует большего количества энергии, я ставлю назад звёздочку побольше, это решает проблему нехватки крутящего момента.

Принцип работы планетарной передачи втулки велосипеда

Самые простые трёхскоростные втулки используют простую планетарную эпициклическую зубчатую передачу. Солнечная шестерня (желтая на рисунке) прикреплена непосредственно к оси и зафиксирована относительно велосипедной рамы. Три или четыре идентичных «планетарных» шестерёнок сцепляются с «солнечной» шестерёнкой и вращаются вокруг неё. «Планетарные» шестерёнки окружены и сцепляются с зубьями на внутренней поверхности «зубчатого колеса» (вывернутой наизнанку шестерни).

Планетарные шестерни, прикреплённые к детали, называемой «планетарной обоймой», вращаются. При этом зубчатое колесо вращается 4 раза на каждые 3 оборота планетарной обоймы. У разных моделей планетарных втулок это соотношение разное.

Принцип работы планетарной передачи во втулке велосипеда:

На низкой передаче задняя звёздочка приводит в движение зубчатое колесо (красная на рисунке). Планетарная обойма (зелёная на рисунке) приводит в движение втулку, что даёт понижение передачи. Следовательно заднее колесо вращается три раза на каждые четыре оборота звёздочки, при этом понижая передачу на 25%.
На средней передаче звёздочка по-прежнему передает усилие на зубчатое колесо, которое непосредственно приводит в движение втулку. Следовательно это прямая передача. Даже несмотря на то, что шестерёнки всегда вращаются, усилие с них далее никуда не передаётся.
На высокой передаче усилие с задней звёздочки передаётся на планетарную обойму, которое далее через зубчатое колесо приводит в движение втулку. Следовательно заднее колесо вращается четыре раза на каждые три оборота звёздочки, при этом приводя к повышению передачи на 33%.

Планетарные втулки, имеющие больше трёх скоростей, используют не меньше двух блоков планетарных механизмов и / или комбинируют планетарные многоступенчатые шестерёнки, имеющие параллельно несколько рядов зубьев.

В отличии от классических переключателей передач из-за принципа работы планетарной передачи ось планетарной втулки участвует в передаче вращающего момента на всех передачах, за исключением прямой, и поэтому должна быть надёжно прикреплена к раме велосипеда. Обычно для этой цели хватает стопорных шайб между дропаутом и осевой гайкой, но в современных планетарных втулках широкого диапазона используется рычаг обратного действия, крепящийся к нижнему перу заднего треугольника. Втулка с ножным или барабанным тормозом (устанавливаются на городские велосипеды) в любом случае комплектуется рычагом обратного действия.

На большинство велосипедов с планетарными втулками устанавливаются один поворотный, триггерный переключатель, переключатель под большой палец. Исключением являются 5-скоростные планетарные втулки Sturmey-Archer старой конструкции, в которых используется второй трос, переключающий солнечные шестерёнки узкого и широкого диапазонов. Такие втулки конструкционно представляют собой две 3-скоростных втулки в одном механизме. Средняя передача в обоих диапазонах — прямая, так что в итоге втулка даёт пять отдельных передач. Переключение передач на такой втулке реализовано или специальным 5-скоростным переключателем с двумя тросиками, или стандартным 3-скоростным и фрикционным переключателями.

Планетарный механизм назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

солнечная шестерня;
коронная шестерня
сателлиты;

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Из чего состоит и как работает планетарная втулка

Планетарная втулка является важным элементом приводной системы велосипедов. Устройство этого приспособления заключается в сложном шестерёнчатом механизме изменений передаточного отношения. Регулирование взаимных расположений и зацеплений шестеренки происходит за счет ручки переключения скорости, которая обычно расположена на руле велосипеда.

Работа этого приспособления происходит следующим образом:

При низкой передаче, зубчатое колесо при помощи задней звездочки начинает двигаться. Втулка за счет планетарной обоймы перемещается и понижает передачу. За счет этого, колесо совершает 3 вращения на каждые 4 вращения звездочки, во время этого происходит понижение передачи на 25 %;
При прямой передаче, звездочка заставляет двигаться зубчатое колесо, которое заставляет перемещаться втулку. За счет этого происходит прямая передача;
При высокой передаче звёздочка передает усилие на обойму, и оно в свою очередь заставляет двигаться зубчатое колесо. Далее зубчатое колесо заставляет двигаться втулку. За сет этого, на каждые три оборота звездочки колесо совершает 4 вращения, во время этого передача повышается на 33 %.

Также стоит обратить внимание на особенности планетарных втулок:

Современные приспособления могут иметь до 14 передач скоростей, правда такие втулки большая редкость и их стоимость достаточно высокая;
На некоторых приспособлениях есть задняя передача. Это очень удобно для трехколесных велосипедов;
Есть возможность использовать механизмы с фиксированной подачей. Это очень удобно для езды в зимнее время;
Вместе с втулкой дополнительно устанавливается корпус защиты цепи. Благодаря этому, на много повышается длительность использования этого приспособления.

Устройство планетарной втулки

Рабочий процесс планетарной втулки такой же, как и у коробки передач у автомобилей – регулирование скоростных режимов. Во время езды не возникает трудностей и непредвиденных проблем. С помощью этого приспособления происходит быстрое и своевременное переключение режимов скорости. На рисунке изображено полное устройство механизма этого приспособления.

Элементы входящие в состав устройства планетарной втулки:

Солнечная шестеренка (желтого цвета). Она располагается в центральной части этого приспособления, и выполняет функции оси заднего колеса;
Водило (синего цвета). Это группа из нескольких планетарных шестеренок или сателлитов, которые очень крепко закреплены на своих осях и находятся в прочной фиксации с солнечной шестеренкой;
Кольцевая шестеренка (красного цвета). Это наружная шестеренка или эпицикл. Она состоит из внутренней зубчатой передачи. Эта передача обеспечивает прочную сцепку с сателлитами.

Плюсы и минусы планетарного редуктора

Устройство является популярным, так как обладает рядом положительных качеств:

компактность – не требуется много места и времени для установки;
имеет небольшой вес;
создаёт меньше шума при работе, чем в обычные редукторы;
нагрузка на валы и опоры небольшая, это позволяет сделать опорную конструкцию проще, тем самым снизить затраты;
обладает большими передаточными отношениями.

Дифференцированная передача приводит в устройствах сложенное или разложенное движение, которое используется в металлургических станках.

Планетарный редуктор имеет и ряд недостатков:

Требования к изготовлению редукторов высокие. Необходима точность, ведь зубчики должны плотно соприкасаться, но легко двигаться, поэтому они сложнее в сборке, чем другие типы передач.
Стоимость выше, чем цена других редукторов.

Как правильно переключать передачи при движении на велосипеде

Странно? Ничуть. Планетарный механизм имеет сходство с механической КПП машины, а там ведь тоже при переходе с одной передачи на другую газ отпускается. А «газ» для велосипедиста – это кручение педалей.

Переходить с одной передачи на другую нужно немного заранее, и делается это так:

Велосипед движется накатом, усилия на педали минимальны.
С помощью ручки переключается передача.
Через несколько оборотов колес (около 2 секунд) можно педалировать.

Езда в гору сопровождается переходом на пониженную передачу, то есть передаточное отношение должно быть меньше, чем до перехода. На трехскоростных планетарках это просто: перейти на первую передачу. С другими вариантами вполне нормальным будет переключиться, например, с третьей на вторую.

На повышение нужно идти последовательно, то есть сначала первая, затем вторая и так далее. При сбросе скоростей можно перешагивать. В однообразных условиях, где нельзя развить скорость (тротуар с пешеходами, например), лучше применять только главную передачу без переключений.

Велосипеды с планетарными втулками способны преодолевать значительные расстояния без большого количества спусков и подъемов, поэтому их часто можно встретить в больших городах с развитой сетью дорог и населенных пунктах на ровной местности. Такой вариант трансмиссии идеально подойдет тем, кто не хочет постоянно возиться с кассетами и цепями и при этом часто ездят по городу, загородным поселкам и равнинным трассам.

Переключение скоростей применяется на велосипедах практически всех видов. Данный механизм расположен на заднем колесе. Один из таких видов – это планетарная втулка для велосипеда. Как она устроена и стоит ли ее использовать?

Важно! Главное отличие планетарной трансмиссии от звездочной, которую можно легко , заключается в том, что механизм спрятан внутри втулки, а не располагается около колеса – это защищает его элементы от внешних воздействий, делает его более надежным и долговечным. Планетарная втулка для велосипеда состоит из набора шестеренок. По устройству она довольно сложна, так как работает по принципу автомобильной коробки передач

По устройству она довольно сложна, так как работает по принципу автомобильной коробки передач.

Планетарная втулка для велосипеда состоит из набора шестеренок. По устройству она довольно сложна, так как работает по принципу автомобильной коробки передач.

Механизм включает в себя следующие элементы:

солнечная шестерня, жестко сцепленная с осью колеса;
планетарные шестерни, или сателлиты;
водило – соединяет и фиксирует сателлиты;
эпицикл – кольцевая шестеренка.

Снаружи корпуса трансмиссии расположена единственная звездочка, соединенная с механизмом посредством шлицевого привода. При переключении передачи ручкой на руле он изменяет скорость вращения водила относительно эпицикла.

У втулки самого простого типа имеется три передачи, которые работают следующим образом:

Пониженная – эпицикл зацепляется за сателлиты, которые вращают солнечную шестерню. На каждые 4 оборота звездочки колесо совершает 3 оборота.
Прямая – эпицикл соединен с солнечной шестерней напрямую, минуя передаточные шестеренки, благодаря чему достигается соотношение вращений колеса и звездочки 1:1.
Повышенная. При ее включении механизм работает наоборот – звездочка передает усилие на планетарные шестерни, которые вращают эпицикл, момент от которого передается на солнечную шестерню. За счет этого передача повышается на 33–36%.

В зависимости от количества сателлитов передач может быть от 3 до 14, но наиболее распространены планетарные втулки велосипеда, устройство которых обеспечивает наличие 5 или 7 скоростей.

Но если вы только собрались приобретать велосипед, перед вами также будет сложная задача: какой выбрать. Можете отдать предпочтение одной из или же попробовать подобрать , если вы уже находитесь в почетном возрасте.

Что в итоге

Как видно, планетарная АКПП и другие узлы на основе планетарного механизма активно используются в современной автоиндустрии. Более того, массовое производство автоматических планетарных коробок практически вытеснило в развитых странах механические КПП.
