Тормозные колодки для китайского скутера своими руками

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

• Барабан, который прикреплен к ступице колеса;
• Колодки с накладками;
• Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
• В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
• Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
• Тормозной опорный щит, прикрепленный к балке моста;
• Поддерживающие колодки стойки;
• Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
• Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Правила эксплуатации и обслуживания скутера с дисковым тормозом

1. Жидкость заполняет всю магистраль и хранится в специальном бачке, который обычно расположен на руле. Она не может работать вечно и со временем теряет свои свойства, после чего вся эффективность тормозной системы снижается. Сюда же можно добавить износ колодок и диска, появление влаги из воздуха в контуре.
2. В процессе эксплуатации скутера, тормозную жидкость нужно подливать в бачок в соответствии с указанными метками внутри или снаружи бачка. Резервуар может быть металлическим и пластиковым. Металлические бачки обычно оснащены специальным окошком для контроля уровня жидкости. Пластиковые же позволяют контролировать уровень за счет полупрозрачного материала изготовления.
3. Нельзя допускать падения уровня тормозной жидкости ниже отмеченного положения, так как это влечет за собой подсос воздуха в контур и эффективность системы снижается за счет того, что воздух прекрасно сжимается и принимает усилие на себя. Чтобы долить новую тормозную жидкость, необходимо снять крышку бачка, которая может крепиться винтами либо просто отворачиваться. Под крышкой обычно находится мембрана или прокладка, ее нужно убрать в сторону. Свежая жидкость доливается до верхней метки, после чего прокладка и крышка устанавливается на место. Такую процедуру необходимо производить обязательно по мере снижения уровня жидкости в бачке, следовательно, следить за уровнем нужно постоянно.
4. Допускается использование только той тормозной жидкости, которая рекомендована производителем конкретной модели скутера. Обычно маркировка всегда указана на крышке бачка и искать ее в руководстве не приходится.
5. Уровень тормозной жидкости должен уменьшаться постепенно вслед за износом колодок и диска. Резкое уменьшение уровня может свидетельствовать об утечке в контуре. Это должно насторожить и проверка всего контура, в частности тормозного шланга, обязательна. Возможно, на шланге появились трещины, а может просто нужно подтянуть крепления.
6. Периодически, желательно раз в два сезона, необходимо полностью заменять тормозную жидкость в контуре, так как она абсорбирует влагу из воздуха и постепенно теряет свои свойства. Как правильно прокачать гидравлическую систему, было рассмотрено тут.
7. Категорически запрещается хранить тормозную жидкость в открытой или неплотно закрытой посуде. Если такое случилось, дальнейшая ее эксплуатация не допускается.

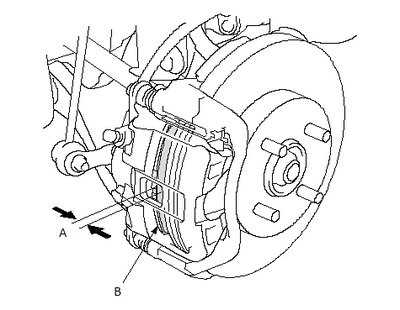

8. Износ тормозных колодок контролируется без их демонтажа. Колодки всегда находятся на виду и толщину накладок очень легко определить. Если колодки прикрыты специальными защитными крышками, их необходимо снять, чтобы обеспечить достаточный обзор.
9. Следует следить за износом накладок. Обычно минимально допустимое значение находится в пределах 2мм. Если производитель скутера не указывает иных параметров, следует придерживаться именно этого правила. Измерьте толщину накладок, если она меньше 2мм, тормозные колодки подлежат замене.

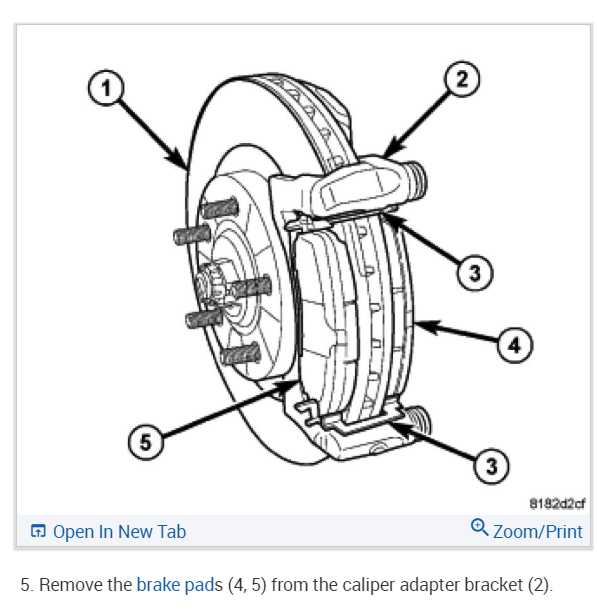

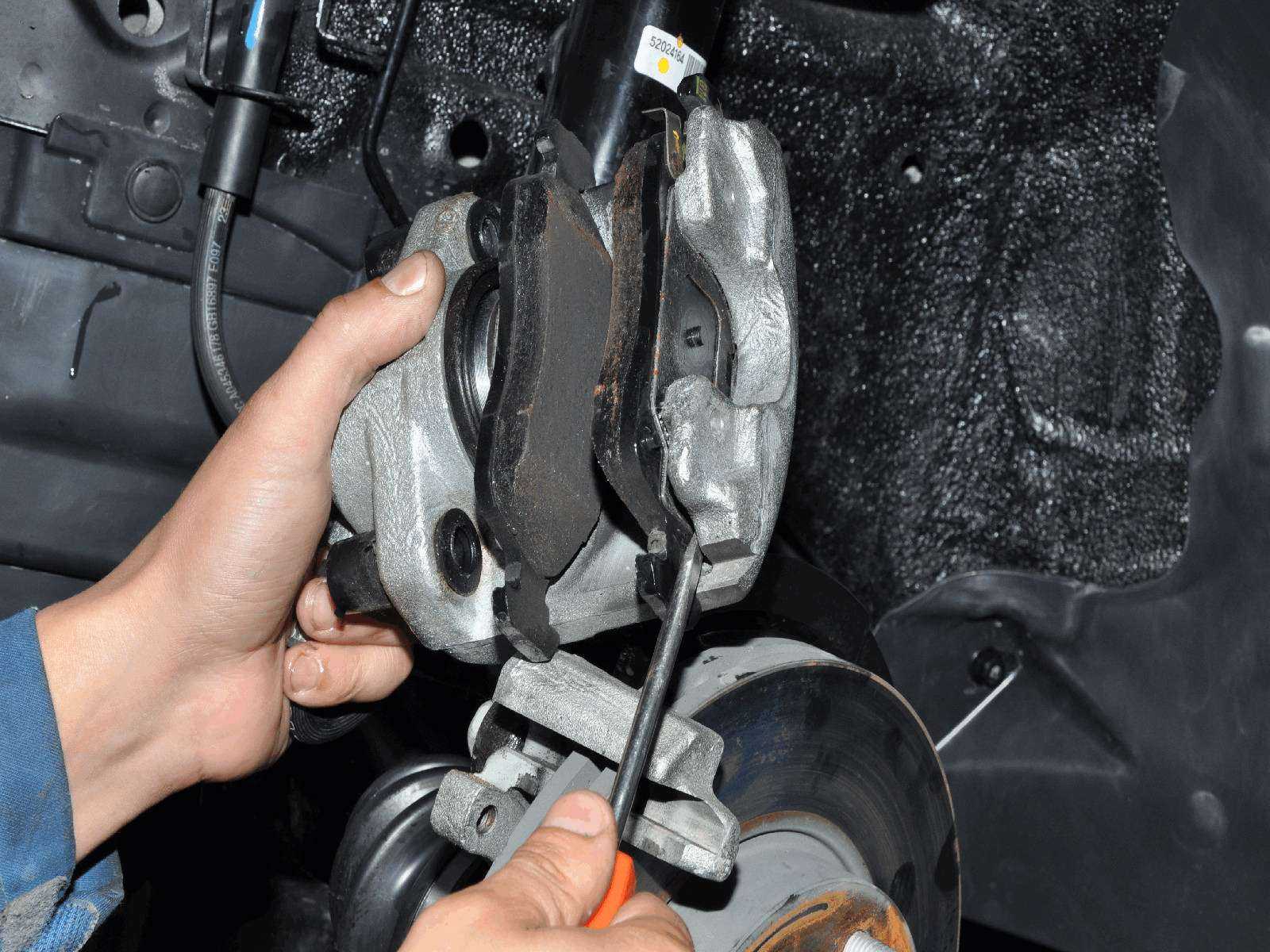

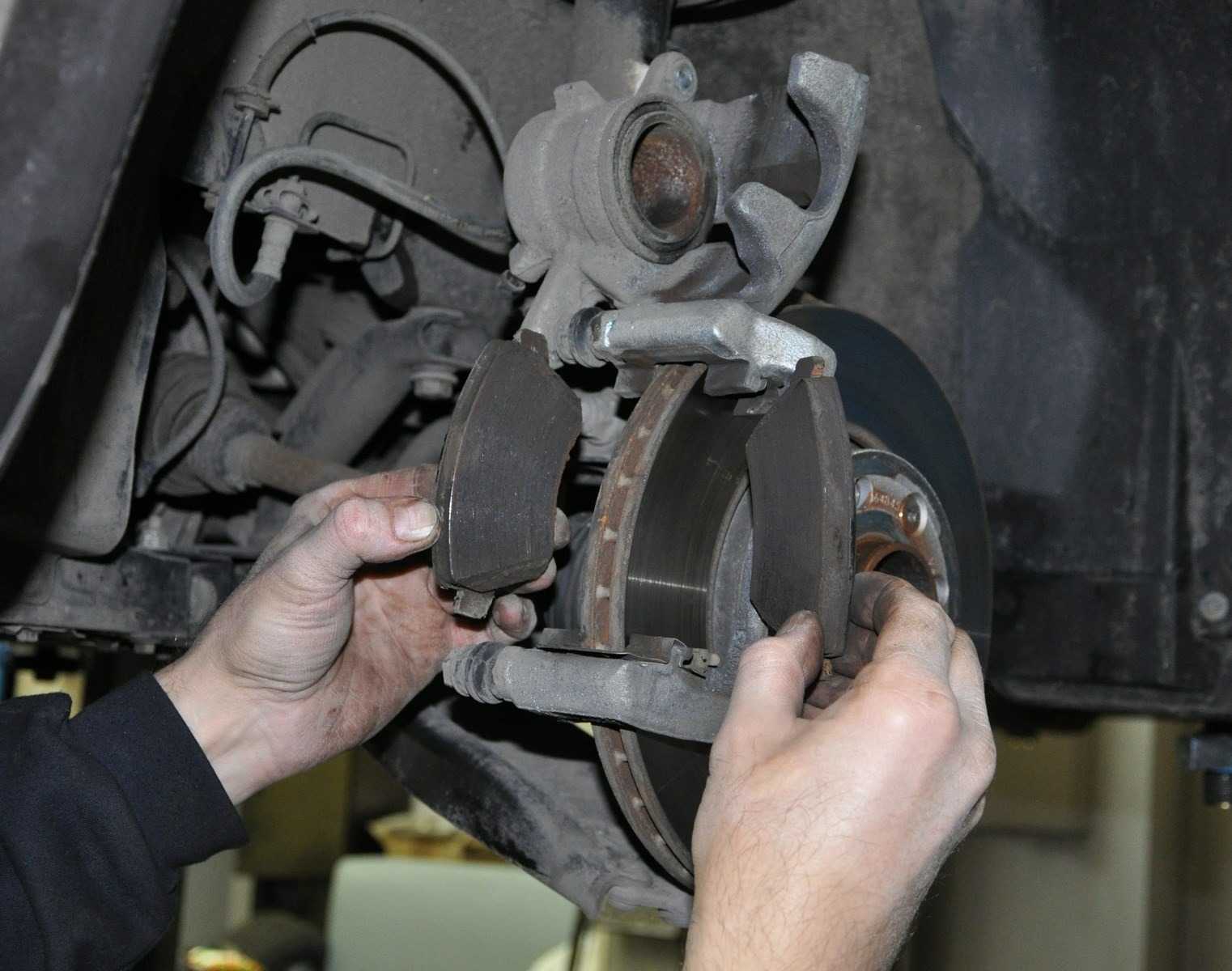

10.  Перед заменой колодок, ознакомьтесь с руководством по ремонту и эксплуатации вашей модели скутера. В случае отсутствия последнего, определите самостоятельно, каким образом суппорт крепится к вилке. Обычно это два болта, которые легко можно открутить и снять суппорт с диска.
11.  После установки новых колодок, скорее всего вы не сможете одеть суппорт на диск, так как толщина их увеличилась, а просвет для диска уменьшился. В этом случае, необходимо задвинуть поршенек механизма немного вглубь, чтобы освободить просвет для диска.
12.  Если во время торможения вы чувствуете вибрацию, скорее всего тормозной диск немного искривлен. Искривление могло произойти в результате падения, наезда на выбоину и др. Биение диска можно определить специальным индикатором в мастерской. Индикатор устанавливают на расстояние около 1 см от наружной кромки диска, после чего колесо раскручивают. Максимально допустимые показатели биения — 0,3 мм.

Таким образом, регулярная проверка элементов системы гидравлического дискового тормоза на скутере, своевременная замена жидкости и изношенных деталей, позволят вам уверенно чувствовать себя на дороге.

Как снять барабан на некоторых авто

Итак, мы выяснили, что барабанный элемент подлежит замене в случае износа, деформации и залипания. Был описан общий порядок выполнения действий при снятии данного элемента. А сейчас хотим рассказать, как снимается барабан на вазовских моделях.

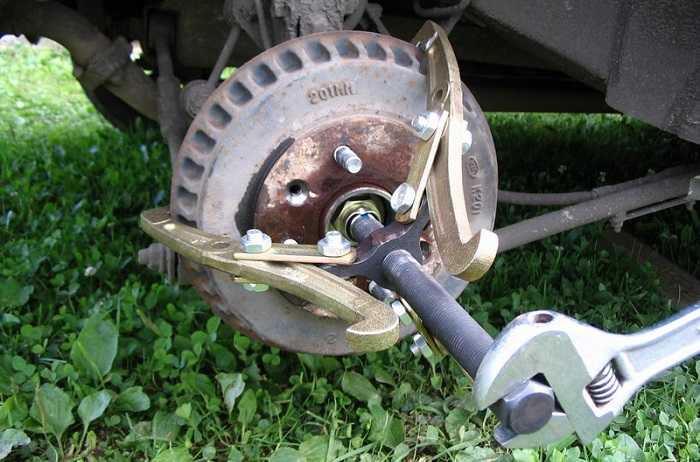

Ключ для снятия тормозного барабана

ВАЗ (2101-07)

Замена заднего барабанного элемента производится на вывешенном авто с отпущенным ручником. Для начала снимите колесо, на котором предстоит демонтировать элемент. Затем с помощью гаечного/накидного ключа отверните направляющий крепеж (штифты), который удерживает барабан и крепит колеса к ступице. После выполнения этих действий потяните корпус элемента. Он должен достаточно легко сняться.

Если этого не произойдет, что случается часто, тогда возьмите пару болтов (M8) и заверните их отверстия, в которые они легко завернуться. Вкручивать их надо ровно. В результате барабан поддастся.

Lada (2108-21099)

Для снятия задних тормозных барабанных элементов на этих вазовских моделях включается первая передача и устанавливаются упоры под передние колеса автомобиля. Ручник должен быть отпущен. Потом снимаются колеса, а тормозные механизмы зачищают от грязи.

После этого выворачиваются монтажные штифты, на ступицу наносится WD40 и счищается следы грязи/коррозии. Нанося легкие удары резиновым/полимерным молоточком, со ступицы стягивается барабан. Если элемент не поддается, то барабаны спрессовываются с помощью крепежных деталей (штифты/болты M8).

Lada (2110)

Снятие тормозных барабанных элементов на данных моделях, нередко, доставляет автовладельцу некоторые проблемы. Элемент легко демонтировать на новой машине, а для снятия на старых авто потребуется добротный молоток, головка глубиной 7мм и трещотка. Для начала ослабляются болты, крепящие заднее колесо. Затем автомобиль поднимается с помощью домкрата, крепеж полностью выворачивается и снимается колесо.

Ремонт тормозной системы

Далее с барабанного элемента выкручивают шпильки. Но сделать это лучше тогда, когда авто еще не сняты колеса. Затягивается ручной тормоз. Далее с обратной стороны молоточком со ступицы сбивается барабан. Если возникли затруднения, помогут шпильки – они вворачиваются в соответствующие скважины, а при их равном вкручивании барабан извлекается. Кстати, аналогично снимается барабан и на корейских авто. Но иногда потребуется применение силы, но обычно обработка WD40 места контакта барабана позволяет легко его снять. Как видно, выполнить демонтаж тормозных барабанов не всегда бывает просто, поэтому целесообразность регулярного техосмотра очевидна.

Важно учитывать, что если автовладелец берется за выполнение описанных выше действий самостоятельно, то на первом месте должна стоять на первом месте!

Удаление жидкости

Перед началом работ, удалите лишнюю тормозную жидкость с бачка. Проще это сделать шприцом, отсосать шлангом или просто вылить. Должно остаться немного тормозной жидкости на самом донышке, покрывая заборное отверстие. Далее, наденьте прозрачный шланг на штуцер главного тормозного цилиндра. Рожковым ключом необходимо немного отпустить фиксирующую гайку.

ВАЖНО! Шланг должен быть постоянно погруженным в жидкость, которую вы слили с бачка. Перед тем, как прокачать передние тормоза на мотоцикле, необходимо выгнать старую жидкость. Она будет темного цвета

Возвратно-поступательными движениями, нажимая на тормоз, качайте жидкость, пока не польется светлая (новая жидкость). Все это время необходимо наполнять расширительный бачок. По окончанию работ закройте штуцер ключом. Прокачка передних суппортов предусматривает повторение таких действий для каждого из них

Она будет темного цвета. Возвратно-поступательными движениями, нажимая на тормоз, качайте жидкость, пока не польется светлая (новая жидкость). Все это время необходимо наполнять расширительный бачок. По окончанию работ закройте штуцер ключом. Прокачка передних суппортов предусматривает повторение таких действий для каждого из них.

По завершению работ необходимо прокачать систему, проверить, вышел ли весь воздух.

Если вы не знаете, как прокачать задний тормоз на мотоцикле следуйте такому правилу: для задней системы необходимо прокачивать только рабочий цилиндр. Передние тормоза обслуживаются с прокачкой и рабочего цилиндра, и двух рабочих суппортов. Это делается потому, что конструктивные особенности главного цилиндра задних тормозов автоматически отводят воздушнее пузырьки к расширительному бачку. Ускорить этот процесс довольно легко – достаточно минут 5 понажимать на тормоз. Более того, в больших мотоциклах, на тормозном цилиндре может быть установлен штуцер для сброса воздуха после замены жидкости или обслуживания шлангов.

После выполнения перечисленных действий необходимо оценить работоспособность тормозной системы. Рычаг тормозов ни в коем случае не должен проваливаться. Если это происходит – повторите прокачку, доливку жидкости. Часто начинающие мотоциклисты допускают ошибку, после замены жидкости заливая бак под самую крышку. Это неправильно, на боковые стенки должны быть нанесены максимальный и минимальный уровень жидкости, придерживайтесь его.

Помните, прокачка (замена) тормозной жидкости необходима регулярно – не реже 1 раза в два года, лучше – перед началом летнего сезона. Это защитит тормозные цилиндры от коррозии и даст вам уверенность при езде на своем железном коне.

KTM при первом пожаре

Поскольку даже лучшие гонщики никогда безжалостно не давят на пятки, во время измерений при торможении подача последовательно увеличивалась. Экстренное торможение при движении по прямой составляло значение, в котором сравнили результаты. Скорость на выходе для каждой пробы мы установили на уровне 60 км/ч. Это скорость, с которой вы обычно едете на крутых поворотах.

На первый огонь пошел KTM 1190 Adventure. Тормозной путь при езде по прямой на скорости 60 км/ч составил 15,4. м

Обращало внимание то, что, когда наша „морская свинка” начал тормозить по максимуму, сначала произошло скольжение. Из-за большого шага вилки на начальном этапе торможения нагрузка на передние шины была небольшой

Тормозная система слишком рано создавала высокое давление, типичное для нагрузки с полностью сжатой вилкой. Такое поведение характерно для высокого туристического эндуро. Прежде чем блокируется колесо на замке, ABS уменьшает давление в системе. Когда вилка тяжело опускается вниз, утяжеляя переднее колесо, ABS снова увеличивает давление в тормозной системе. Начальная фаза скольжения никогда не бывает опасной, но она давала о себе знать во всех измерениях.

В целом, KTM с ABS на повороте сделал свою работу лучше, чем хорошо, даже с 45-кратным наклоном. Тормозной путь 18 м (задержка 7,7 м / с 2 ) означает, единственная проблема в том, сможете ли вы достаточно быстро поддержать ногу. KTM не показал слабые стороны при тесте на мокрой дороге.

Принцип работы

Вот как работают эти устройства: Тормозная жидкость, после нажатия водителем на педаль тормоза из главного цилиндра поступает к рабочим цилиндрам, выдавливая их поршни. Эти поршни выдвигаются и заставляют колодки прижаться к барабану. Тем самым снижая его вращение и останавливая колеса. Это получатся из-за трения накладок о поверхность барабана. После прекращения надавливания тормозной педали колодки оттягиваются обратно пружинами. И торможение прекращается. Жидкость из рабочих цилиндров выталкивается обратно в главный цилиндр. Износ колодок будет неравномерным у передних и задних колес, что следует при замене учесть.

Как снять заднее колесо на скутере

Рано или поздно каждый водитель мопеда задается вопросом как снять колесо на скутере. Причин для снятия колеса может быть много, самые распространенные из них (по ссылкам есть интересные статьи, рекомендую прочесть):

Снять заднее колесо на мопеде дело не такое уж сложное, как кажется, но и, прямо скажем, не простое. Этот процесс очень отличается от аналогичной операции с автомобилем ввиду того, что снятию заднего ската с диском в скутере препятствуют много других конструктивных элементов мотороллера, таких как выхлопная труба, амортизатор и другие детали. Хотя само колесо скутера зафиксировано всего одной гайкой.

Что насчет Ducati?

Тормозные диски диаметром 330 мм, массивные суппорты, радиальный главный цилиндр спереди и ABS на поворотной планке – согласно данным на бумаге Ducati должен соответствовать BWM и KTM. Есть одно «но»: у него есть только простой ABS Bosch, который не образует интегрированной системы.

Этот непредсказуемый диапазон эффективности приводит к тому, что экстренное торможение 1299 Panigale S в режиме 2 на прямой дороге было опасным. Он не отличался при торможении во всех тестах. В режиме 3 при торможении было намного лучше, но в сборке становилось жарко.

Глубокая подача и резкое торможение. В случае с Ducati 1299 Panigale S почти всегда это заканчивалось выходом из поворота на переднем колесе. В крайнем случае мотоцикл развернулся боком к направлению движения.

В статье описывается, как своими руками многократно увеличить эффективность работы барабанного заднего тормоза скутера.

К приобретенному новому скутеру «Jintian F-14» аналог YAMAHA (AEROX) у меня не было претензий ни к чему, кроме барабанного заднего тормоза. Он практически не тормозил. Если тормозить только задним тормозом эффективность торможения практически нулевая. Проверено было все: качество тормозных накладок, жесткость тормозного троса на растяжение, втулка и профиль тормозного кулачка. Все смазано, отрегулировано, работает плавно, но эффективность торможения нулевая. Даже если регулировочная гайка зажималась почти до упора, колодки ощутимо затирали по барабану, добиться срыва заднего колеса в юз, при экстренном торможении не удавалось. Поиски информации по просторам Инета, ничего не дали. Из Инета я узнал, что большое количество скутеристов, особенно владельцев китайской техники попали в мое положение из-за производственного брака завода-изготовителя.Из литературы и по своему опыту я знаю, что максимальная эффективность барабанного тормоза достигается при максимальном подведении тормозных колодок к поверхности тормозного барабана. Но при этом поверхность тормозного кулачка (который разводит колодки) должна быть параллельна поверхности тормозных колодок. Как на рисунке.

Так как на рисунке, должен выглядеть новый исправный барабанный тормозной механизм.По вине завода тормозной барабан ставится большего диаметра, что не соответствует геометрии тормозного механизма. Получается торможение, показанное на следующем рисунке.

На рисунке хорошо видно, что при полностью нажатом тормозе (кулачок желтого цвета стоит почти горизонтально) тормозные колодки подведены к барабану только верхней частью. Для торможения используется только третья часть тормозной поверхности накладок. Эффективность торможения очень низкая!Для устранения такого недостатка тормозной системы необходимо:

измерить внутренний диаметр тормозного барабана;

измерить наружный диаметр тормозных колодок в полностью сжатом состоянии;

вычислить разность диаметров и разделить на два;

В результате измерений получаем толщину листа металла, который необходим для изготовления накладок для подведения тормозных колодок к поверхности тормозного барабана.У меня этот размер получился 0,9мм, поэтому для изготовления накладок была использована листовая нержавейка толщиной 0,8мм.Накладок нужно изготовить три:

разрезная втулка на опорный палец нижнего крепления тормозных колодок;

две накладки, повторяющие геометрию верхней части тормозных колодок, опирающихся на кулачок.

Для изготовления втулки нужно снять тормозные колодки и измерить длину окружности и высоту (до стопорного кольца) опорного пальца тормозных колодок. Чертилкой разметить на металлической пластине прямоугольник. Длина стороны прямоугольника равна длине окружности пальца, а ширина – высоте опорного пальца до стопорного кольца. Найти оправку равную диаметру опорного пальца и на ней сформировать втулку. Втулка должна садиться на опорный палец с небольшим натягом.Для изготовления накладок на торцы тормозных колодок нужно измерить высоту и ширину опорных поверхностей колодок. Разметить прямоугольник с этими размерами и добавить к каждой стороне прямоугольники шириной 5-6мм. Должна получиться выкройка коробки.

После изготовления нужно установить накладки на опорные поверхности тормозных колодок и легким молотком обстучать по периметру. Разрезную втулку разместить на опорный палец и собрать тормозной механизм.

При установке колеса тормозной барабан должен легко стать на свое место. Колесо должно вращаться легко без торможения. Если барабан не становится на место или колесо после установки тормозится, значит накладки получились больше по толщине, чем необходимо. Нужно сделать накладки из металла меньшей толщины или убрать разрезную втулку с опорного пальца.

После выполненной переделки эффективность тормозной системы выросла многократно. Теперь при легком нажатии на рычаг заднего тормоза торможение происходит эффективно и информативно. Можно легко дозировать тормозное усилие. При экстренном торможении заднее колесо легко срывается в юз.

Обслуживание барабанных тормозов

Обслуживание барабанных тормозных механизмов заключается в замене накладок тормозных колодок.

В профессиональной мастерской вам с легкостью заменят только накладки, в этом случае прибегать к замене колодок не приходится, а вся процедура обходится несколько дешевле

Однако в итоге, разница в цене получается незначительной, поэтому лучше обратить внимание на качественный расходный материал от именитых производителей. К счастью, таких сегодня на рынке достаточно

По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса. Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно.

Большинство скутеров оборудованы специальным указателем на тормозном рычаге. Пры его помощи можно контролировать износ тормозных колодок и при необходимости вовремя заменять их.

Для каждого скутера производитель сообщает минимальное значение толщины накладки, при котором последняя подлежит замене. Для диагностики износа, понадобится снять колесо. Замер нужно производить штангенциркулем в самом тонком месте колодки (если изношение неравномерно). Если толщина накладки не достигла минимального значения (обычно это 2 мм), нужно собрать механизм в обратном порядке, предварительно очистив барабан и накладки от грязи и остатков смазки (если таковая имеется). Для очистки прекрасно подходит тряпка, смоченная в бензине

Обратите внимание на кулачок между колодками, его нужно смазать небольшим количеством густой смазки. Количество нужно рассчитать таким образом,чтобы со временем смазка не попала на колодки и тормозной барабан

Важно знать, что колодки подлежат замене только попарно. Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене

В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан. В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится.

Последовательность и особенности выполнения работ

Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.

Начать работы следует с установки транспортного средства на подножку

Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40

При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:

Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.

Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.

После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.

источник

Порядок выполнения работы по замене барабанных тормозов на дисковые

Чтобы выполнить эту довольно трудоёмкую работу, следует купить:

• комплект новых суппортов;
• комплект тормозных дисков. Тут следует помнить, что даже для стандартных размеров характерно наличие расхождения с величиной посадочного места. А потому или растачивается посадочное место у тормозного диска, либо производится проточка ступицы;
• комплект тормозных накладок;
• комплект планшайб;
• рабочие тормозные цилиндры;
• тормозные шланги, которые должны иметь большую относительно стандартных, длину.

дискдиск

Приобретая эти детали, не следует гнаться за дешевизной – экономить на своей безопасности не стоит.

Для проведения замены барабанных тормозов на дисковые нужно иметь гараж с ямой или подъёмник. Можно, конечно, всё сделать и без них, но с ямой и подъёмником будет и быстрее, и легче. Для начала производится демонтаж барабанной системы, который выполняется следующим образом:

1. Автомобиль поднимается и фиксируется в определённом положении. При этом желательно использовать дополнительную страховку на случай отказа механизма, в виде подставки под днище.
2. Производится демонтаж колёс.
3. Выкручиваются все шпильки, с помощью которых осуществляется крепление тормозного барабана. Зачастую сделать это очень непросто, так как они намертво прикипают. Чтобы облегчить процесс, следует воспользоваться универсальной смазкой WD-40, которая поливается на приржавевшую деталь. По прошествии небольшого промежутка времени она, как правило, поддаётся откручиванию.
4. Снимается барабан. Причём делать это надо очень аккуратно, используя для постукивания резиновый молоток, чтобы не допустить излома барабана. А без постукивания барабан снимается очень тяжело.
5. Отсоединяется трос ручного тормоза, при этом рукоятка в салоне автомобиля должна находиться в крайнем нижнем положении.
6. Выполняется демонтаж рабочих тормозных цилиндров.
7. Снимаются тормозные колодки, а также все детали, которые можно открутить.

Закончив демонтаж всех старых деталей, необходимо с помощи щётки произвести тщательную зачистку мест, на которые будут монтироваться новые детали. Также рекомендуется произвести тщательную ревизию места установки тормозных дисков на предмет наличия трещин и неровностей. Только убедившись в их отсутствии, можно приступать к монтажу нового оборудования.

Очень важно! Первым делом надо определить, где будут устанавливаться суппорты – перед осью или за ней. Рекомендуемое место – сзади, так как воздействие веса суппорта позволяет улучшить процесс торможения

Порядок выполнения монтажа:

1. Устанавливается ступица посредством прижатия её к планшайбе, при этом использовать надо только новые болты.
2. Производится рихтовка углов балки для нормальной установки на неё ступицы. Для этого может быть использован как молоток, так и болгарка.
3. Скобы устанавливаются на планшайбу.
4. На ступице монтируется тормозной диск. При этом обязательно должны использоваться дистанционные шайбы.
5. Соединения скоб максимально затягиваются.
6. На суппорт, у которого перед установкой поршни отжимаются вовнутрь с помощью большой отвёртки, устанавливаются шланги и монтируются колодки.
7. Тормозная магистраль проверяется на герметичность. Эта проверка выполняется путём визуального осмотра всех мест соединения после неоднократного нажатия на тормозную педаль.

После завершения всех работ в обязательном порядке производится прокачка тормозов. Для этой цели придётся привлекать кого-нибудь на помощь, так как при выполнении этой операции один человек должен находится в салоне, а другой — под машиной. Рекомендуется прокачать на всякий случай тормозную систему на всех колёсах для того, чтобы исключить наличия в ней пузырьков воздуха, что существенно ухудшает её работоспособность.

Как выровнять руль

Теперь нам нужно выровнять руль относительно колеса. Точнее, для начала нужно проверить есть ли в этом необходимость. Для этого поставьте руль прямо и посмотрите на него сверху. Переднее колесо должно быть перпендикулярно рулю. Если вы видите, что это не так, то руль нужно поправить.

Важно! Если отклонение небольшое (в пределах 5-10 градусов), то не спешите сразу раскручивать руль

Обратите внимание, что когда вы открываете рулевой зажим для изменений высоты, то у руля имеется небольшая амплитуда свободного хода влево-вправо. Поэтому, для начала, откройте фиксатор высоты руля и просто поверните руль прямо, после чего закройте фиксатор обратно

Если отклонение руля слишком большое, то будем выправлять руль. Для этого имеется хомут крепления руля, который затянут двумя болтами. При помощи шестигранника ослабляем эти болты. Затем зажмите переднее колесо ногами и поверните руль так, чтобы при взгляде сверху он стал перпендикулярно переднему колесу. После затяните болты обратно.

Болты рулевого хомута нужно затянуть максимально сильно (только не сорвите резьбу!). Затягивайте их поочерёдно, постепенно переходя от одного к другому, пока не почувствуете, что они больше не поворачиваются.

Для сопротивления инерции при резком торможении водитель мотоцикла упирается коленями в топливный бак, а водитель скутера – стопами в площадки для ног. За счет более низкого центра тяжести и меньшего угла наклона вилки скутер более устойчивый и маневренный на небольшой скорости.

Скутер за счет маневренности на низких скоростях и широкого обтекателя спереди – идеальный вариант для города. Им легче управлять в пробке, а грязь и брызги не летят на водителя. Тем, кто хочет получать от катания больше адреналина или часто ездит по проселочным дорогам и «пересеченке», подойдет мотоцикл. Он резво ускоряется, более тяговитый, имеет большие колеса и энергоемкие подвески.

Горячая линия CFMOTO

Размещенная на сайте информация носит информационный характер. Предложение не является публичной офертой. Производитель оставляет за собой право вносить изменения, не ухудшающие эксплуатационные характеристики техники и аксессуаров.

2009 – 2021 ООО «АВМ-Трейд» — официальный дистрибьютор CFMOTO в России

Направление вращения двигателя — по часовой стрелке со стороны вентилятора. Не допускается прокручивание коленчатого вала по направлению против часовой стрелки!

• вращая коленчатый вал торцовым ключом за центральный болт крыльчатки вентилятора, совмещаем метку «T» (У разных производителей обозначения ВМТ на маховике могут отличаться) на роторе генератора с приливом на картере.

На фото кожух охлаждения снят для наглядности

Чтобы определить ВМТ такта сжатия, достаточно посмотреть на расположение кулачков распределительного вала. Если кулачки направлены «вниз», поршень находится в ВМТ такта сжатия.

3. Щупом измеряем зазор между толкателем и стержнем клапана. Для двигателей объемом 50—100 куб. см, клапанные зазоры (Точные данные можно найти в инструкции по ремонту конкретной модели скутера) составляют 0,03-0,07 мм.

4. Накидным ключом ослабляем затяжку контргайки регулировочного винта толкателя.

5. Пассатижами с узкими губками вращаем регулировочный винт, одновременно контролируя зазор щупом нужной толщины. Зазор выставлен правильно, если щуп движется в нем с натягом, но не свободно и не защемляется между клапаном и толкателем.

6. Придерживая регулировочный болт пассатижами в установленном положении, затягиваем контргайку.

голоса

Рейтинг статьи

Как снять заднее колесо на скутере: хонда дио разные модели

Всем привет!

Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.

В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.

В каких случаях необходимо снять заднее колесо

1. ремонт покрышки и балансировка колеса
2. замена колодок и ремонт заднего тормоза
3. замена сальника, подшипников и шестеренок редуктора

Необходимый инструмент

Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.

Для этого нужен скромный набор инструментов:

— шестигранные головки на 24, 12, 10

— вороток и небольшой удлинитель для воротка.

Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:

— металлический колпачок для выкручивания ниппеля (золотника),

— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,

— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,

— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.

Приступаем к делу

Перед началом ремонта скутер желательно помыть.

Затем устанавливаем скутер на подножку на ровную и твердую поверхность.

Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.

После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.

Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.

Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.

Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.

Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.

После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.

Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.

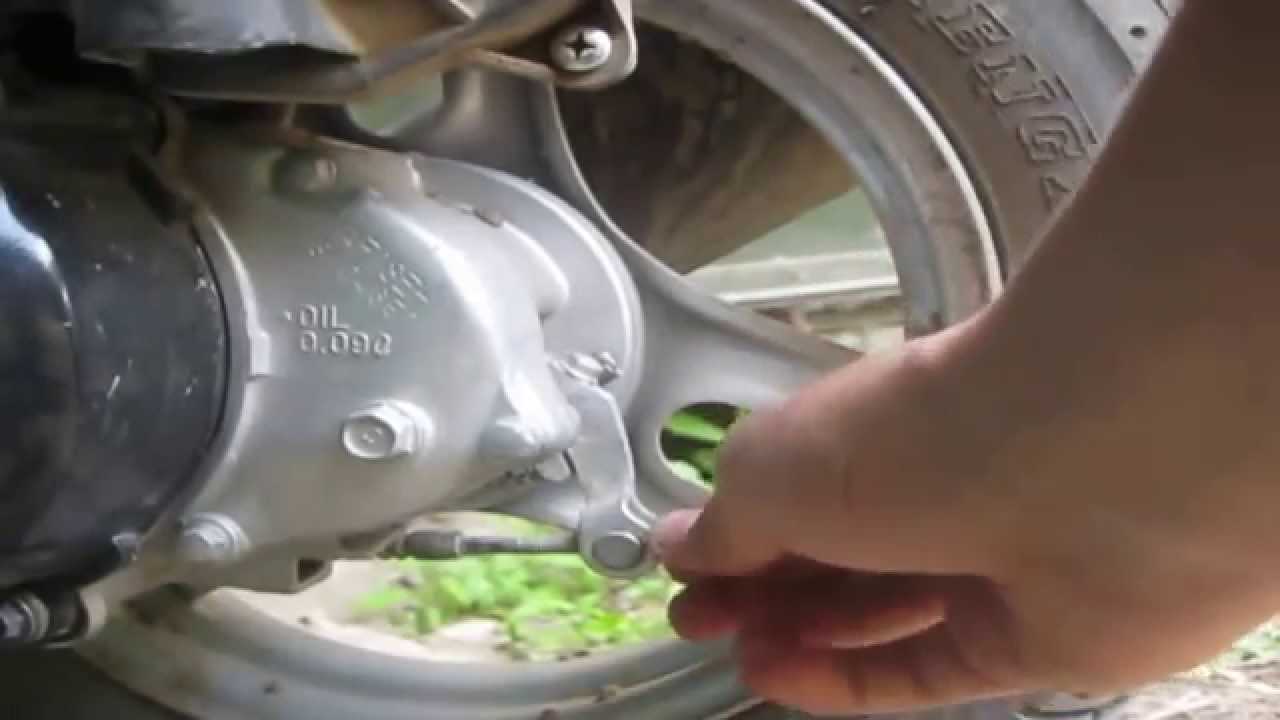

Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза

и аккуратно, раскачивая на оси, стягиваем колесо.

После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.

Ставим все на место

Ставим все снятые детали в обратной последовательности.

Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.

На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.

Слегка накручиваем гайки на шпильки цилиндра.

Устанавливаем на место глушитель, зафиксировав его боковыми болтами.

После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.

Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.

Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.

Подписывайтесь на наш блог!

До встречи!
