Техническое обслуживание мотоцикла

Для стантрайдеров:

При прокачке тормозной машинки хендбрейка (заднего тормоза на руле), если используете правую машинку (машинку от переднего тормоза), прокачивать надо так, чтобы штуцер сброса воздуха был сверху. Для этого надо снять машинку и перевернуть ее в стандартное положение. Вопросы и замечания в комментарии!

Опыт прорайдеров и любителей показал, что для стантбайка хорошо работают часто вкрученные строительные саморезы с плоской шляпкой и выпирающие на 1-1.5 см. Надежность фиксации шипов зависит от типа корда и толщины протектора. Использовать изношенную резину при таком методе шиповки нежелательно.

На стандартный комплект резины (120 передняя и 180 задняя) у нас ушло около 10000 саморезов. Вкручивать саморезы утомительно, но за несколько дней в неспешном темпе можно осилить. Резина сильно прибавила в весе и стала жестче.

На колесных дисках есть углубление под вентиль с внутренней стороны. Чтобы сосок камеры не терся о края, желательно подложить прокладку или резиновую шайбу, которую можно сделать из старого вентиля.

Камеры 17ого диаметра нужной толщины можно найти в мгазине с запчастями для китайских мотоциклов.

Для защиты камеры от шляпок саморезов необходимо проложить защитный слой. Обычно для этих целей используют материал пожарного шланга стойкий к стиранию. Мы наклеили армированный скотч — за несколько выездов ничего не случилось!

Установка шипованных колес требует снятия переднего крыла и хагера.

По мере эксплуатации этого комплекта статья будет обновляться. Постараемся определить оптимальный режим эксплуатации, требования к покрытию и скорость износа шипов.

В видео показан несложный процесс шиповки и результаты. Надеемся информация была полезна!

Как заменить тормозную жидкость на скутере

Тормозную жидкость на скутере, как и любом другом транспортном средстве, следует менять не реже, чем раз в два года. К счастью, на скутере это настолько простая процедура, что её можно проводить хоть каждый сезон (хотя так часто не имеет смысла). Затраты по времени – 5-10 минут на подготовку и замену.

Главное – сделать всё аккуратно, тогда удастся избежать лишних действий.

Для начала следует запастись следующими предметами:

  • тормозная жидкость DOT 4
  • пустая ёмкость
  • трубочка
  • накидной ключ на 8
  • крестовая отвёртка

Для начала нужно подготовить слив для старой жидкости. Для этого снимаем резиновую заглушку со сливного штуцера, затем надеваем на него трубочку, конец которой опускаем в ёмкость.

Ах да, перед этим сверху, по трубочке, надеваем на штуцер накидной ключ.

Метод самотёка

Менять тормозную жидкость мы будем методом самотёка, без прокачки. Важный аспект такого способа замены: не допустить попадания воздуха в тормозную магистраль, в противном случае придётся прокачивать – что, конечно, не страшно, но это лишние действия.

Откручиваем болты крышки бачка тормозной машинки, вынимаем заглушку и резиновую мембрану.

Там будет примерно вот такая некрасивая картина:

Откупориваем бутылку с тормозной жидкостью.

Теперь ключом примерно на четверть оборота (или даже меньше) отвинчиваем штуцер. Сильно откручивать не надо, иначе пойдут пузырики воздуха. Тормозная жидкость должна потихоньку политься в ёмкость.

По мере опустошения бачка тормозной машинки подливаем новую тормозную жидкость

Очень важно чтобы бачок всегда был заполнен жидкостью!. Кстати, на фото видно, что я пролил жидкость – это нехорошо

Тормозная жидкость агрессивна к краске, поэтому если она попала на скутер, её надо смыть. А чтобы избежать случайного пролива, под горлышко бутылки можно подложить салфетку

Кстати, на фото видно, что я пролил жидкость – это нехорошо. Тормозная жидкость агрессивна к краске, поэтому если она попала на скутер, её надо смыть. А чтобы избежать случайного пролива, под горлышко бутылки можно подложить салфетку.

Через некоторое время старая жидкость сольётся, и в слив пойдёт новая, это всегда видно по цвету.

Объёма трёх-четырёх тормозных бачков достаточно чтобы всё промыть.

Закрываем штуцер, подливаем жидкость в бачок до уровня, и всё готово!

Метод прокачки

Однако если в какой-то момент вы упустили жидкость, и в тормозную магистраль попал воздух, то самотёком сливаться она не будет. Тогда будем действовать методом прокачки.

  1. Заполняем тормозной бачок.
  2. Открываем рожковым ключом сливной штуцер на пол-оборота.
  3. Выжимаем ручку тормоза до упора и не отпускаем её.
  4. При нажатой ручке закрываем штуцер.
  5. Отпускаем ручку.
  6. Повторяем шаги 2-5 до тех пор, пока из трубки не выйдут все пузырьки воздуха (на забывая пополнять жидкость в бачке).

Советы

Гайку штуцера лучше ослаблять и затягивать накидным ключом, потому что рожковым можно повредить грани. Накидной ключ и удобнее, он сидит на штуцере, как будто рукоятка крана.

В принципе, при прокачке можно обойтись без ключа и трубочки: просто затыкать штуцер пальцем и убирать его в нужный момент. Правда, тормозная жидкость считается агрессивной для кожи (однако у меня она ничего не разъела). Но не могу сказать, что это очень удобный способ.

После замены жидкости нужно несколько раз нажать на ручку тормоза. Она не должна проваливаться. Если проваливается – значит, в магистраль попал воздух, и надо ещё раз прокачать тормоза.

Тормозную жидкость, оставшуюся после замены, не следует хранить. Она крайне гигроскопична и быстро впитывает влагу. Поэтому покупать жидкость нужно в таре минимального объёма (пол-литра) и остаток выбрасывать.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

scooter777.ru

Выбор и замена тормозной жидкости в мотоцикле

При выборе тормозной жидкости руководствоваться нужно рекомендациями мотопроизводителя. Упаковка жидкости должна быть герметичной и при легком нажатии с боков пружинить. Желательно также наличие мембраны под крышкой (лучше из фольги) — она не пропускает воду и свидетельствует о надежности производителя.

Считается, что жидкости ДОТ 3 предназначены для барабанных или передних дисковых тормозов.

Тормозные жидкости с улучшенными эксплуатационными характеристиками, соответствующие требованиям ДОТ 4, рассчитаны на современные мотоциклы с повышенными динамическими качествами. Они допускают частые резкие разгоны и интенсивные замедления, оснащены преимущественно диcковыми тормозами.

ДОТ 5 предназначены для спортивных гоночных автомобилей.

Первая жидкость на базе эфиров полиэтиленгликоля с присадками подходит для дисковых и барабанных тормозов, систем сцепления, вторая является гидравлической.

Другие производители смазочных материалов также предлагают мотоциклистам свои продукты. Например, в ассортиментном ряду компании Texaco имеются тормозные жидкости Texaco Brake Fluid DOT 4 c антиокислительными присадками и присадками для предотвращения набухания прокладок и Texaco Brake Fluid HD 265 с пакетом присадок для предотвращения коррозии, окисления и набухания уплотнений.

Ее продукт Castrol Response Super DOT 4 — создан специально для экстремальных условий работы. Он обеспечивает защиту деталей тормозной системы от коррозии и препятствует образованию паровых пробок при крайне высоких температурах.

При замене тормозной жидкости нужно открыть крышку тормозного бачка и с помощью обычной клизмы удалить из него отработавшую жидкость.

При выкачивании старой и заливании новой тормозной жидкости крайне нежелательно допускать, чтобы она переливалась через край бачка, так как химически агрессивный состав может повредить окрашенным деталям. При проведении операции колодки должны плотно прижиматься к диску.

При вынимании диафрагмы нежелательно проливать тормозную жидкость из бачка, поэтому заранее подготовьте тряпку или салфетку. Резиновой грушей откачайте всю жидкость. Поршни отправьте в суппорты.

Далее необходимо прокачать все гидролинии. Для этого на прокачной штуцер одевается трубка подходящего размера, ее конец опускается в какую-либо емкость (например, в обрезанную пластиковую бутылку). Все дальнейшие действия аналогичны тем, которые проводятся при прокачке тормозов. Они повторяются до тех пор, пока из шланга не польется светлая и прозрачная жидкость. Если тормоз двухдисковый, процедура проводится с каждым суппортом.

После того, как бачок мотоцикла наполнен тормозной жидкостью, резиновая диафрагма и крышка устанавливаются на место, мотоцикл заводится и некоторое время эксплуатируется. При необходимости прокачка повторяется. Кстати, при проведении этой операции полезно немного наклонить мотоцикл, чтобы заборные отверстия бачка были выше, чем болт штуцера тормозного шланга (но не до уровня воздуха). 2-3 нажатия на рычаг тормоза позволят удалить пузырьки воздуха из жидкости.

Промывку суппорта рекомендуется осуществлять минимум 6-8 раз. Все вышеперечисленные действия занимают совсем немного времени, но делают тормоза гораздо более «цепкими» и надежными.

FAQ Stels 500K: тормозная система

ВНИМАНИЕ: при полном износе колодок 500К (даже только задних) уровень тормозной жидкости в бачке сильно падает, при этом возможно попадание воздуха в тормозную систему и отказ тормозов!

Внимательно следите за уровнем тормозной жидкости и вовремя меняйте тормозные колодки (либо переклеивайте их накладки, подробнее см. раздел Расходники).

нормальный уровень ТЖ

Главный тормозной цилиндр

Главный тормозной цилиндр 500К имеет среднее качество, иногда встречаются бракованные мембраны и уплотнения, в таком случае обычно требуется замена детали целиком (оригинального ремкомплекта нет). Фото ГТЦ в разборе см. ТУТ.

Передние суппорта

Передние суппорта 500K достаточно удачны и не доставляют каких-то хлопот. Желательно периодически (как минимум при каждой замене колодок, в идеале – чаще) разрабатывать тормозные поршни, предварительно очистив последние от грязи.

Задний суппорт

Подклинивание заднего суппорта и чрезмерный износ тормозных колодок (задних) вызваны конструкцией механизма стояночного тормоза, которая не позволяет совместить достаточную свободу колодок с хорошим их зажатием при задействовании «ручника». Либо колодки стоят свободно, но стояночный тормоз не работает, либо «ручник» держит хорошо, но колодки постоянно трут о диск. Эта инженерная недоработка усугубляется постоянной эксплуатацией в условиях бездорожья (пыль, песок, грязь, вода). Кроме того, тросик «ручника» слишком длинный (необходимо укорачивание на 15-20, а то и более мм). Возможна регулировка не только за счёт тросика, но и непосредственно болтом на суппорте. С учётом неграмотной конструкции суппортов помогает ненадолго, многие владельцы (включая меня) просто выбрасывают механизм «ручника» (отверстие в суппорте глушится герметиком). На ручку стояночного тормоза (левая, с фиксатором) можно переставить тросик рабочего тормоза (получится действительно очень надёжный стояночный тормоз, который гарантированно не подведёт даже на самом крутом склоне).

Тормозные магистрали

Важно: особое внимание требуется креплению тормозной магистрали и тормозных тросиков в зоне расположения выхлопной трубы: в случае плохой фиксации возможно термическое повреждение тормозной трубки и оболочки тормозного тросика с вытекающим (во всех смыслах) отказом тормозов. Также необходимо поправить и шланг заднего суппорта, подробнее см. ТУТ

ТУТ

ТУТ.

Бачок тормозной жидкости

Дополнительно можно заменить бачок ТЖ на бачок сцепления от ВАЗ 2101-07 (бачок ТЖ от ВАЗа не подойдёт, у него два патрубка под два тормозных контура). Бачок сцепления ВАЗ больше по объему и не позволит попадать воздуху в систему даже при значительном износе колодок (а также можно купить крышку с датчиком уровня и вывести соотв. индикатор на панель). Кроме того, с ним можно прокачивать тормоза с помощью давления воздуха от колеса с использованием прокачного устройства для ВАЗов. Устройство для прокачки представляет собой соединенные вместе штуцер (как у колесного насоса), кусок шланга и крышку для бачка с ТЖ – жидкость выдавливается из системы не с помощью ГТЦ, а давлением воздуха от колеса авто. Поскольку прокачка тормозов на квадроцикле дело муторное (за один ход штока ГТЦ выдавливается мизерное количество жидкости), можно попробовать изготовить аналогичное устройство с использованием оригинальной крышки стандартного для 500К бачка. Естественно, что давление воздуха при этом нужно брать от колеса автомобиля (но не более 1,8-2,0 «атм»), т.к. десятые доли очка, «сидящие» в колесе квадроцикла, прокачать ничего не смогут. Ну а самый удобный и эффективный метод прокачки продемонстрирован в в моём отчёте о замене заднего суппорта на CF500A-basic.

Разделение тормозных контуров

Информация о разделении тормозных контуров 500K представлена в разделе Тюнинг 500K

БЫСТРАЯ НАВИГАЦИЯ по разделу «Ремонт 500K»:

Прокачка тормозной системы автомобиля и удаление из нее воздуха.

Чтобы прокачать тормоза нужно взять ключи разных размеров, тормозную жидкость и чистую емкость из пластика или стекла и шланг. К тому же придется позвать своего знакомого или кого-то из домочадцев, чтобы они помогли в процессе.

После этого нужно провести визуальный осмотр всех узлов и механизмов системы, а также шлангов и трубок. При выявлении неисправности какого-либо элемента, его необходимо заменить или отремонтировать. Если нет видимых повреждений, можно приступить непосредственно к прокачке.

  1. На каждом тормозном диске есть штуцер. На него одеваем шлангочку, а второй конец шланги опускаем в емкость с тормозной жидкостью. Доливаем жидкость в бачок на самый большой уровень.
  2. Далее помощник делает 4 нажима на педаль, а потом оставляет ее в крайнем нижнем положении. Далее нужно открутить штуцер прокачки примерно на 1-1.5 оборота. Должна пойти жидкость, которую выдавливает давление, созданное в системе. Вместе с ней будет выходить воздух в виде пузырьков. Как только перестанет выходить воздух, нужно сразу вернуть штуцер в закрытое положение.
  3. Таким же способом прокачать остальные колеса.

Такой способ прокачки применим для грузовых и легковых автомобилей с обычными гидравлическими или пневматическими тормозами. Для тормозной системы с АБС прокачка проводится немного по-другому, потому что и принцип работы другой.

Еще раз о причинах

Воздух в тормозной системе может появиться по следующим причинам:

  • значительно уменьшилось количество тормозной жидкости в бачке главного тормозного цилиндра, что привело к «захвату» воздуха, как правило, эта причина тесно связана с последующими причинами;
  • износ уплотнительных манжет, как в главном тормозном, так и в рабочих цилиндрах;
  • потеря герметичности в соединениях тормозных трубок и шлангов, как правило резиновые тормозные трубки необходимо менять раз в 4 года;
  • потеря герметичности в самих резиновых тормозных трубках за счет их естественного износа;
  • потеря герметичности в металлических тормозных трубках за счет их коррозии.

Обычно это проявляется наличием подтеков в местах расположения конструктивных элементов тормозной системы автомобиля. В данном случае поездку следует отложить и принять все меры к устранению течи тормозной жидкости и завоздушиванию тормозной системы.

Читайте по теме: Как прокачать тормоза без помощника.

Еще одной причиной, по которой возникает воздух в тормозной системе и соответственно, малой эффективной ее работы, является не своевременная замена тормозной жидкости.

Дело в том, что любая тормозная жидкость гигроскопичная и со временем накапливает в себе большое количество влаги. Допустим в тормозной жидкости «НЕВА» это видно по ее темному цвету.

Приблизительно одни раз за два года, тормозную жидкость следует менять. Если этого не сделать, то может произойти следующее.

В ходе длительного торможения, особенно на горной дороге, когда водители забывают про торможение двигателем, все элементы тормозов сильно нагреваются, соответственно и тормозная жидкость будет тоже нагреваться.

Новая тормозная жидкость все эти нагрузки с успехом выдерживает, а вот старая жидкость, с наличием влаги, может Вас подвести.

Температура кипения такой тормозной жидкости значительно меньше нормативной (около 200 градусов по Цельсию), и соответственно вероятность того что она закипит становиться очень большая. В ходе кипения в системе образуются пузырьки воздуха, и снова появляется воздух в тормозной системе.

Читайте по теме: Как поменять тормозную жидкость.

Поэтому старайтесь не забывать про такой способ торможения, как торможение двигателем.

Как мы видим воздух в тормозной системы, это первый враг тормозов, поэтому следить за состоянием тормозов необходимо постоянно, как в гараже, так и в ходе движения автомобиля.

Наличие тормозов, это первый критерий Вашей безопасности и безопасности Ваших родных и близких, не забывайте про это.

Интересно на заметку — Дисковые и барабанные тормоза от «Главная дорога».

Поэтому воздух в тормозной системе автомобиля должен отсутствовать всегда.

В чем суть последовательной прокачки

Прокачивать гидравлические тормоза в определенной последовательности нужно для того, чтобы этот процесс проходил быстрее и легче. Если не придерживаться оптимальной очередности, они тоже прокачаются, но это займет больше времени. Поняв принцип, по которому определяется последовательность прокачки, можно не запоминать схемы. Идея состоит в том, чтобы начинать прокачку с ближнего от места водителя колеса. Это объясняется тем, что чем короче путь, соединяющий главный тормозной цилиндр с рабочим тем проще удалить из него воздух. И он уже не будет мешать развоздушивать длинные тормозные трубки.

Прокачка тормозов машины с левым рулем начинается с левого переднего колеса. За ним прокачивается тормозной цилиндр правого переднего колеса. Потом переходят на задние сначала рабочий цилиндр левого колеса затем правого.

На автомобиле с правым рулем первым начинают прокачивать тормозной цилиндр правого переднего колеса, затем переходят на левую сторону. А потом можно браться за заднюю часть сначала цилиндр правого колеса потом левого.

Вариант с обратной последовательностью (по порядку прокачиваем систему, начиная с наиболее  удаленной области) также применяется.

Полезные советы

  • Прокачивая гидравлические тормоза, следите за тем, чтобы в бачке была жидкость. Так как если главный тормозной схватит воздуха, все придется начинать сначала.

  • Прокачивая рабочий цилиндр заднего колеса, не поднимайте машину на домкрате. Задняя часть должна стоять на колесах, иначе регулятор давления, перекрыв магистраль, не позволит вам завершить ремонт.
  • Если штуцер сломан, не высверливайте его, этим вы испортите рабочий цилиндр. Попытайтесь вывернуть его таким способом: намочите его вэдэшкой, пока он отмокает, заточите на наждаке старую отвертку из хорошей стали как четырехгранное шило. Аккуратно забейте заточку внутрь штуцера и попробуйте отвернуть.
  • Для отворачивания штуцера прокачки используйте только накидной ключ или головку. Потому что рожковым ключом легко повредить грани.
  • Прокачивая дисковые тормоза, оцените заодно износ дисков и колодок. Толщина новых колодок (без учета толщины металла) обычно бывает около 8 мм. Износ дисков можно оценить по разнице толщины наружного края и средней части. Толщина диска менее 11 мм – это реальная опасность. Толщина нового диска обычно бывает около 15 мм.

Чаще всего педаль проваливается, когда рвется тормозной шланг. Если она проваливается во время движения, не теряйте время, хватайтесь за ручник.

Процесс прокачки тормозов

Для начала необходимо полностью слить тормозную жидкость в какую-то емкость подходящего размера. При этом нужно учитывать, что она химически активна и токсична, поэтому попадание на лакокрасочную поверхность, кожу или в глаза крайне не рекомендуется. После этого заливается новая жидкость и можно приступать к прокачке тормозов ВАЗ 2105, 2106 и других классических моделей.

Поскольку на ВАЗ классика устанавливается трансмиссия с задним приводом, тормозная система в них имеет двухконтурную схему с передним и задним контурами. Поэтому порядок прокачки тормозов включает в себя два этапа, когда воздух выводится сначала из одного контура, а затем из другого.

Перед началом работы необходимо заручиться помощью человека, который будет качать тормозную педаль. Иногда используется вакуумный насос, но это оборудование чаще всего встречается на СТО, и острой необходимости в нем нет.

Как правило, схема прокачки включает в себя отдельную прокачку двух контуров, начиная с заднего. Но это скорее традиция, поскольку вопрос не принципиален и можно начинать прокачку с переднего контура, от этого ничего не поменяется.

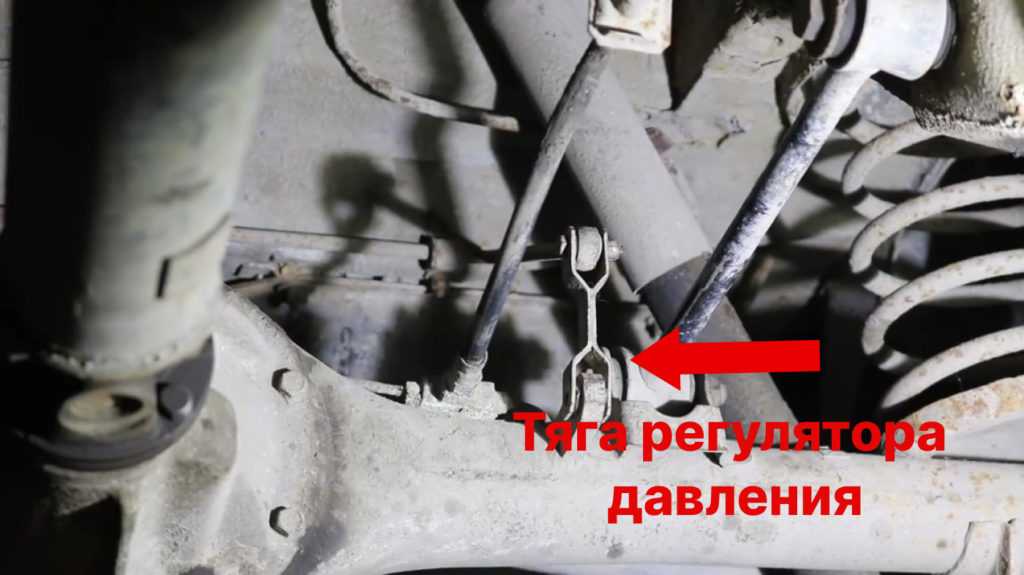

Сначала нужно проверить работоспособность заднего регулятора давления. При нажатии на педаль тормоза, его поршень должен перемещаться, закручивая торсион, соединенный с балкой заднего моста. Если этого не происходит, регулятор подлежит замене. Даже если регулятор в нормальном состоянии, его рекомендуется отключить. Для этого тяга откручивается от моста, и под нее устанавливается опора из удлинителя с головкой.

После этого давление в обоих контурах выравнивается.

Чтобы последовательно прокачать тормоза, начинать нужно с самого удаленного – правого заднего колеса. На соответствующий штуцер надевается шланг от омывателя или другой, прозрачный, подходящего диаметра. Второй его конец помещается в подходящую емкость

Важно, чтобы в ней было малое количество соответствующей тормозной жидкости, пустую емкость использовать запрещено. Это необходимо для того, чтоб конец шланга погружался в жидкость для выравнивания давления

Помощник начинает качать тормозную педаль, нажимая ее несколько раз. При этом скопившийся воздух выталкивается из системы к рабочим цилиндрам. После 5-6 качков педаль остается нажатой, и откручивается штуцер прокачки тормозов правого заднего колеса. Нужно наблюдать за трубкой, по которой могут проходить воздушные пузырьки. Как только воздух прекратит выходить, штуцер закручивается

Важно, чтобы помощник при этом постоянно держал педаль утопленной в пол

Нужно обязательно обратить внимание на целостность штуцера, если он каким-то образом поврежден, сама эта деталь или рабочий цилиндр подлежит замене. Нельзя прокачивать воздух, сжимая рабочие цилиндры, поскольку это приведет к проблемам в дальнейшем

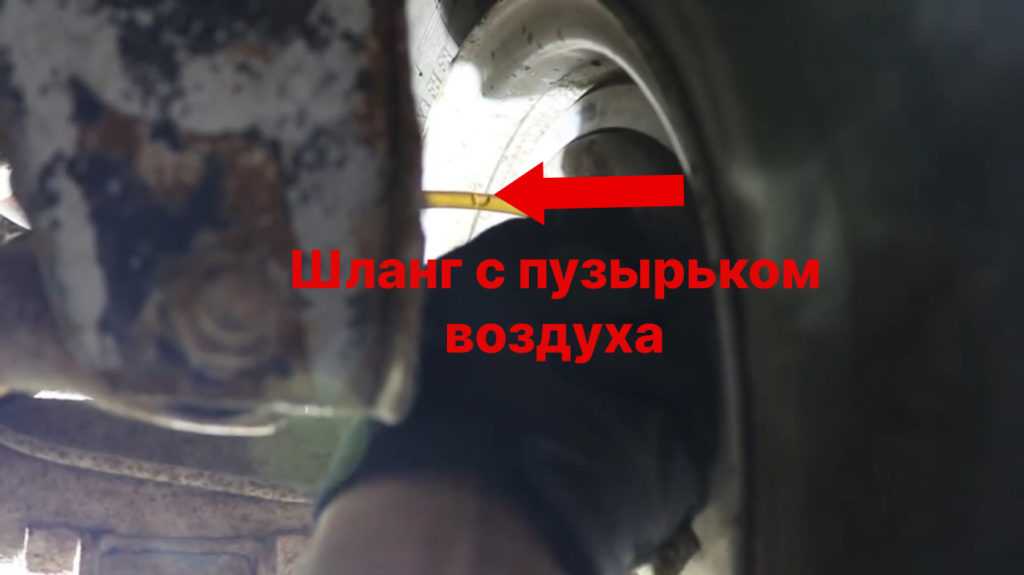

Прокачка продолжается до тех пор, пока из трубки не начинает течь прозрачная жидкость без воздушных пузырьков. Если после нескольких серий воздух остается в трубке или жидкость остается мутной, это означает, что тормозная система разгерметизирована. В этом случае прокачку нужно прекратить, найти и устранить утечку.

Далее прокачивается цилиндр заднего левого колеса, но перед этим проверяется уровень жидкости в бачке тормозной системы. Если он снизился, ее нужно долить до необходимого уровня. Если этого не сделать, система завоздушится повторно и процедуру потребуется повторить, начиная с заднего правого колеса. В случае, если правый цилиндр был прокачан правильно, для левого цилиндра понадобится всего пара качков и из него пойдет нормальный поток жидкости без воздуха.

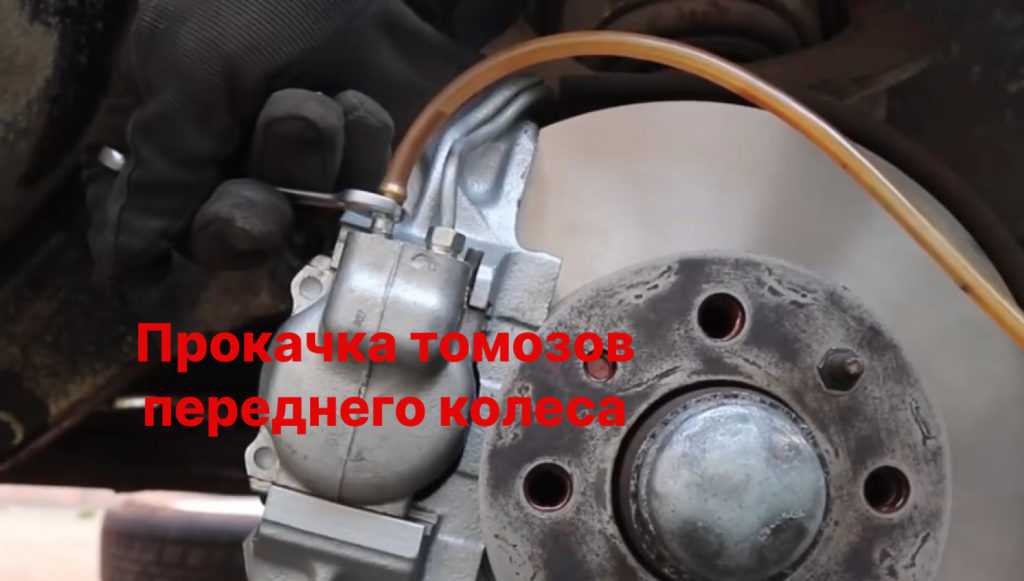

Перед прокачиванием переднего контура снова проверяется уровень тормозной жидкости в бачке, и при необходимости она доливается. Далее прокачивается переднее правое колесо. В отличии от задних, передние колеса приходится снимать, чтобы добраться до штуцера. Тормоза передних колес прокачиваются идентично задним. Трубка надевается на штуцер, тормоза прокачиваются, педаль тормоза удерживается в нажатом состоянии, гайка штуцера откручивается, по трубке идет жидкость. Последним прокачивается переднее левое колесо, одновременно контролируется уровень тормозной жидкости.

На конечном этапе, перед установкой колес, нужно внимательно осмотреть тормозную магистраль на которой не должной быть протечек. Обязательно устанавливается на место тяга регулятора давления. После этого можно выезжать и испытывать тормоза в рабочем режиме, они должны адекватно отвечать на все нажатия педали.
