Как поменять сцепление на альфе

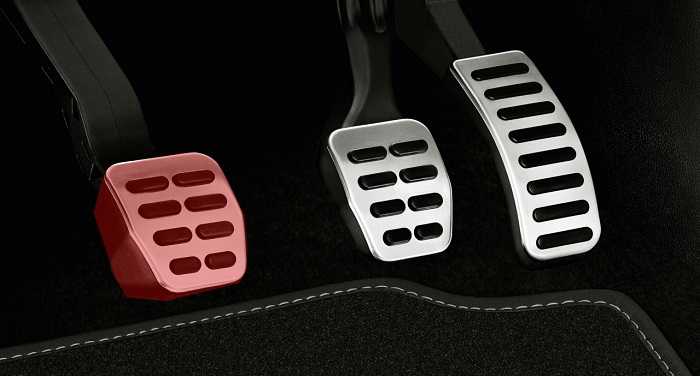

Когда нужна регулировка педали сцепления

Автомобильное сцепление является сложным узлом из множества деталей, самой важной из которых считается диск сцепления. Прижимаясь к маховику двигателя, он передает крутящий момент.. Степень прижатия контролирует водитель силой нажатия на педаль

Когда диск прижат к маховику, сцепленный механизм включен, происходит передача крутящего момента. Нажимая на педаль, водитель отводит таким образом диск от маховика, выключая сцепление. Различают 3 положения педали:

Степень прижатия контролирует водитель силой нажатия на педаль. Когда диск прижат к маховику, сцепленный механизм включен, происходит передача крутящего момента. Нажимая на педаль, водитель отводит таким образом диск от маховика, выключая сцепление. Различают 3 положения педали:

• крайнее верхнее (диск прижат, сцепление включено);
• крайнее нижнее (диск отжат, сцепление выключено);
• среднее (момент начала взаимодействия маховика с диском).

Среднее положение, по обе стороны от которого педаль имеет свободный ход, способно отличаться у разных моделей автомобилей. При этом водитель может его отрегулировать, подстроив под себя. Такая регулировка важна, поскольку она напрямую влияет на безопасность движения и на уменьшение износа отдельных деталей и механизмов авто.

Итак, в каких случаях может потребоваться регулировка педали сцепления? Эксплуатация автомобиля и проведенный ремонт (к примеру, замена троса либо цилиндра) способны как изменить ход педали, так и повлиять на работу механизма. В таких случаях ждать, пока ход педали нарушится, не имеет смысла. Желательно и даже необходимо проводить профилактику, а при выявлении нарушений — и регулировку свободного хода сцепления.

Для измерения общей амплитуды педали потребуется обыкновенная линейка. Выполняется замер хода достаточно просто. Сначала педаль выжимается до упора, измеряется расстояние от нее до пола. Затем педаль отпускается, и производится аналогичный замер в ее крайнем верхнем положении. Разница измеренных значений будет являться искомой амплитудой хода. В большинстве автомобилей данная величина равна 16 см. Тем не менее следует проверять ее по документации к конкретному авто.

Общий ход педали нужно также регулировать. Непосредственно перед регулировкой желательно загнать машину на эстакаду или яму. Потребуются ключи различных размеров в зависимости от модели авто.

Проверка свободного хода производится по-другому. В данном случае нужно определить величину зазора между вилкой и толкателем. Нормальное значение зазора при отведенной вилке равно 4-5 мм, а величина свободного хода в общем случае должна быть не более 15 мм. Для регулировки необходимо вращать шток толкателя главного цилиндра и по завершении тщательно закрутить все контргайки.

Как выставить зажигание на мопеде Альфа: пошаговая инструкция с фото и видео

Стабильность и надёжность запуска двигателя мопеда «Альфа» зависит от нескольких факторов, среди которых правильно настроенное зажигание. Отсутствие проблем из-за неверно отстроенного узла гарантирует лёгкость управления транспортным средством в любое время года – оно заведётся при каждом кикстарте без лишних усилий. Настройка зажигания понадобится, если только мопед был приобретён совсем дёшево, и его требуется восстановить до рабочего состояния.

Система электрического оборудования (и, соответственно, подачи искры) состоит из таких элементов:

• источника питания;
• дополнительных приборов;
• других узлов, потребляющих энергию.

Согласно заявлениям не нужно настраивать зажигание после покупки нового транспортного средства, но на деле всё обстоит несколько иначе – условия перевозки, хранения накладывают свои проблемы. Скорее всего, придётся устранять последствия неправильной настройки зажигания – в транспорте типа «Альфа» подстроено по принципу слишком большого опережения. К тому же разборка мотора неизбежно влечёт за собой необходимость в настройке зажигания в обязательном порядке.

Надо лишь следовать инструкциям по разборке и сборке мопеда, чтобы достичь оптимального результата, который продержится до следующего демонтажа двигателя для профилактических работ или замены. Неуверенная работа двигателя во время движения причиняет не только дискомфорт, но и неприятности в виде повышенного аварийного риска на оживлённой трассе, где резкая остановка крайне опасна.

Как настроить сцепление на мопеде?

Признаки того, почему стоит отрегулировать сцепление:

Кроме этого, сцепления также разделяются по количеству ведомых дисков:

Как правило, первый вариант дискового сцепления всегда является сухим. А вот для работы многодискового сцепления необходима масляная ванная, которая является общей и для коробки передач.

Принцип работы сцепления

Таким образом, к основным конструктивным элементам сцепления относятся ведущие и ведомые диски, пружины, а также механизмы привода. Сухие однодисковые или двухдисковые сцепления имеют связь ведущих дисков с маховиком. Для правильной работы дисков второго типа сцепления необходима корзина сцепления мопеда, в которую и помещаются диски. Корзину еще называют кожухом, который приводится в движение посредством первичной передачи. Для того, чтобы увеличить трение дисков, на их рабочие части наносится специальный фрикционный материал. Зачастую бывает так, что для изготовления нескольких дисков одного вида используется высокопрочная пластмасса.

Роль коленвала

Коленвал ередает крутящий момент к коробке передач посредством работы включенного сцепления. Это обусловлено тем, что в данном случае диски сцепления, как ведущие, так и ведомые, находятся в плотно прижатом состоянии к друг другу с помощью пружин.

Если пилот воздействует силой на расположенный на руле рычаг мопеда, который выключает сцепление, то тем самым он оказывает влияние на привод (механический или гидравлический). Работа данного привода заключается в следующем – он перемещает шток или подшипник выключения сцепления, который и разъединяет диски сцепления между собой. Таким образом, диски перестают сильно тереться друг с другом, в результате чего крутящий момент прекращает передаваться от коленвала к коробке передач.

Большая часть мопедов оборудована сцеплением, управление которым осуществляется вручную путем воздействия на рычаг, расположенный на левой рукоятке руля. Однако, есть и такие модели, которые оборудованы автоматическим сцеплением. В случае последнего, то рычага на руле нет, двигатель с трансмиссией соединяется и разъединяется путем работы центробежного автомата. В подобных конструкциях частота вращения коленвала двигателя выступает в качестве задающего параметра. Стоит отметить, что коробкой-автоматом очень часто оборудуются мопеды, а также скутеры в сочетании с клиноременным вариатором.

Таким образом, сцепление выполняет крайне важную функцию в работе и передвижении транспортного средства. Оно требует, как и все остальные детали, тщательного ухода и своевременной регулировки и замены. Однако, каким бы хорошим уход за сцеплением не был, все же наступает момент, когда приходит необходимость его отрегулировать или же вовсе поменять. Замена сцепления осуществляется в тех случаях, когда для этого есть совершенно конкретные показания или же когда регулировка не помогла.

Основные поломки сцепления

Регулировку сцепления необходимо произвести, если:

1. Сцепление проскальзывает. Это происходит в момент включения двигателя ножным стартером, в результате чего мопед не заводится.
2. Мопед начинает двигаться в момент, когда выжимается сцепление, включается первая передача и пилот начинает газовать;
3. При включении повышенной передачи и педали газа «в пол», слышится сильный рев мотора, его обороты растут, однако, скорость мопеда не увеличивается.

Пошаговый ремонт сцепления мопеда

Регулировка сцепления процесс трудоемкий, однако, не настолько сложный. С этим способен справится даже новичок. Итак, чтобы отрегулировать сцепление необходимо последовательно и внимательно выполнить несколько пунктов.

Источник

7 thoughts on “Фотоотчет: Регулировка сцепления на мопеде «Альфа»”

не понятно а где именно свободный ход должен быть 5-10мм ?

Евгений, на самом конце рычага сцепления.

Ваш текст@ Админ: Имхо не верно. Сначала выставить длину троса без доворота рычага, а после того регулировать винт до касания площадки грибка сцепления. Потом выставить свободный ход ручки от 0 до 5 мм. Проверить на ходу и подрегулировать трос.

Еще хочу добавить.Нужно завести мопед,и на выжатом сцеплении,пробовать включать скоростья поочередно,Если включаются нормально,значит сцепления не видет, если трудно, нужно регулировочным болтом по часовой подвести на мелиметра два три,и опять пробывать на заведеном двигателе,включать поочередно скоростья ,чтобы включались без проблем.Вот тогда сцепление не видет,скоростья будут включаться мягко,без трескотни.Но нужно также проверить,не буксуит ли оно.Опять же проверить ето можно только на заведеном двигателе .Заводим мопед,садимся на него,желательно ето делать в гараже,на деревяном полу,или же бетоном.Впираем мопед переднем колесом в стену гаража, включаем первую передачу ,медлено пускаем сцепление и даем газу, сами приетом всем на мопеде не седим, превстаем на ноги,чтобы мопед был под нами.Мопед должен буксовать без задавливания двигателя.Если мопед давиться ,или глохнет,сцепление буксует.Тогда мой совет,замена дисков сцепления.Отрегулировать нормально сцепления вам неудасться.

Все отлично, все понятно. Спасибо!

Это и чайнику ясна , как боротьса с тем что кагда выжымаеш сцыпление включаеш первую он пастаяна дергаетьса .

А трос может растянуться на сцепление

Как Отрегулировать Сцепление На Мотоцикле

Как настроить сцепление мотоцикла?

Тип сцепления у Юнкера — многодисковое в масляной ванне.

Слева, на валу коробки передач, сидит корзина с чередующимися дисками, тонкими стальными и толстыми гетинаксовыми. Они с помощью 5-ти (или 6-ти) мощных пружинок прижаты друг к другу.

Гетинаксовые диски соединены с корзиной (и, через моторную цепь и 2 звездочки с коленвалом), а стальные с валом КПП (и, через коробку передач, фактически с колесом) Пружины настолько мощнные, что вся мощность движка, без проскальзывания (а диски все в масле), передается на заднее колесо.

Далее, при нажатии на рычаг сцепления, тросик тянет рычаг (он сидит на правой крышке двигателя — посмотрите), который толкает стальной стержень (он проходит через ось ведущей звездочки, можно вынуть и повертеть в руках), и вот этот стержень упирается в ту часть корзины с дисками, которая соединена с гетинаксовыми дисками, и они, преодолевая сопротивление прижимающих пружин, отходят от металических дисков. Все, сцепление разъеденилось. Движок со своими гетинаксовыми дисками вращается сам по себе, стальные с коробкой стоят на месте.

Внимание! Толкающий стержень там не один. Их там 2, а между ними шарик от подшипника (устраняет вращающее усилие)

Легко теряется! Аккуратнее при разборке, иначе получете получите провалившееся сцепление.

Теперь о регулировках.

Сцепление регулируется НЕ НА РУЧКЕ, а с помощью изменения силы прижима дисков друг к другу. На ручке просто выбирается свободный ход тросика.

Сила прижатия дисков друг к другу регулируется поджатием пружин, на которые, для регулировки, надеты «грибки» с пазом под большую плоскую отвертку.

Выявление проблем со сцеплением.

Выявление проблем в мопеде (Часть 2-ая) Сегодня мы вам расскажем в каких случаях нужно обратить внимание. Доступ к этим «грибкам» появляется, открутив крышку на левой крышке двигателя (отверстие, через которую вы масло в движок льете)

Причем не ко всем сразу, а только к части – т.е. для регулировки всех придется вращать коленвал кикстартером

Доступ к этим «грибкам» появляется, открутив крышку на левой крышке двигателя (отверстие, через которую вы масло в движок льете). Причем не ко всем сразу, а только к части – т.е. для регулировки всех придется вращать коленвал кикстартером.

ВАЖНО! Все пружины должны иметь одинаковый преднатяг! Т.е. все грибки закручиваются на одинаковое кол-во оборотов

Вернее, полоборотов – оборот это слишком большой шаг регулировки.

Что делать, если проскальзывает сцепление?

1. Убеждаемся, что у ручки сцепления есть свободный ход, и что вы не выкрутили регулятор на ручке так, что сцепление постоянно нажато.

2. Открываем левую крышку (ничего сливать не надо, заодно посмотрите уровень масла в движке по щупу – должен находиться между рисками) и равномерно, аккуратно затягиваем все грибки на полоборота. Запускаем движок, проверяем работу сцепления, если еще проскальзывает – глушим и повторяем процедуру. Заодно смотрим на состояние зубцов на текстолитовых дисках – если они обломились на каком-то диске, то он начинает вращаться со стальными дисками и сцепление ведет.

Что делать, если сцепление не выключается?

2. См. п.2 выше, только грибки откручиваются на полоборота.

Теперь о том, что такое полуавтоматическое сцепление.

Когда вы переключаете скорость, вал, на котором сидит лапка переключения скоростей, поворачивается, и своей выступающей в правую крышку вилкой давит на рычаг сцепления (тот же рычаг, к которому подходит тросик сцепления и который давит на стальной стержень), и тем самым дублирует нажатие на ручку сцепления рукой.

И напрасно не хулите полуавтомат! Очень нужная и полезная штука! Вопервых, у вас просто никогда не обрывался в дороге тросик сцепления – без полуавтомата тронуться невозможно. Вовторых, в дороге, начиная со 2-й скорости я вообще никогда не пользовался ручным сцеплением – незачем. Переключая скорость, я одновременно выключаю сцепление, переключаю скорость и плавно включаю движение! (Вы делаете одно движение, о ОНО делает 3!

Регулировка затяжки гаек

Регулировочные гайки затягиваем примерно до такого предела как на фото. Я всем своим клиентам затягиваю примерно так — ни больше и не меньше. После затяжки гаек — нажимаем на рычаг и смотрим как отходит нажимной диск.

• Если диск отходит с перекосом — подтягиваем на пол оборота нужную гайку и проверяем по новой
• Если пол оборота мало — крутим гайку еще на пол оборота, пока диск не станет отходить идеально ровно

• Если вы перевозите большие грузы и сцепление не справляется с повышенной нагрузкой и буксует — подтяните на несколько оборотов гайки
• Если усилие на рычаге для вас велико и вы эксплуатируете мотороллер без груза или одиночку например «Тулу» — отпустите гайки

Как проверить качество регулировки карбюратора мопеда «Альфа»?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

Как настроить клапана на мопеде Альфа: инструкция

Плюсы двигателя мопеда Альфа

На мопеде Альфа стоит мотор — точная копия двигателя, производящегося Хондой уже много лет. Схема, отработанная годами, работает на Хонде Супе Каб, на моделях Манки, Горилла и Джазз. Над этим мотором ставили бесчеловечные эксперименты, наливая вместо моторного масла подсолнечное. Немного пахло жареными семечками, но мотор работал. Это видео очень популярно у владельцев любой техники, на которой стоит такой мотор. Китайский мотопром почти ничего не испортил. Если следить за состоянием мопеда в целом и мотора в частности, техника прослужит достаточно долго.

Внутреннее устройство двигателя мопеда Альфа

Правильное обслуживание двигателя

При покупке нового мопеда Альфа, через тысячу километров щадящего пробега необходимо поменять масло и сделать регулировку клапанов. Детали мотора притерлись друг к другу, лишнее соскребли и теперь можно выводить агрегат в нормальные рабочие режимы. Масло вполне подойдет и полусинтетическое, этот мотор не высоко оборотистый, а регулировка клапанов это необходимый пункт технического обслуживания любого мопеда и даже мотоцикла.

Что происходит в моторе?

Во время работы мотора происходит тепловое расширение всех деталей и клапанов в том числе. Если зазор в клапанах больше номинального, возрастут ударные нагрузки на весь газораспределительный механизм и, в конце концов, он выйдет из строя. При зазоре больше чем положено из мотора раздается такой грохот, что оставить это без внимания будет невозможно. Если зазор меньше, то клапана от теплового расширения просто зажмутся и перестанут открываться. Мопед не будет заводиться. Стоит один раз посмотреть видео с принципами работы четырехтактного двигателя, чтобы понять, как работает мопед и как его отрегулировать. Видео с процессом настройки мотора мопеда Альфа вы сможете снять сами.

https://youtube.com/watch?v=UMLraOKb-Fk

Инструменты для настройки

Итак, как настроить клапана на мопеде Альфа? Что для этого нужно? Нужно обеспечить доступ к механизму регулировки. В голове двигателя есть две небольшие шестигранные крышки, сверху, там впускные клапана, и снизу, к выхлопной трубе, там выпускные клапана.Регулировка впускных клапанов проще, все видно. Снимая крышки, не потеряйте резиновое кольцо, которыми они герметизируются. А чтобы отрегулировать выпускные клапана, если нет подъемника, будет удобнее мопед положить на левый бок. Понадобятся специальный четырехгранный ключ для регулировочного винта и ключ на одиннадцать для контргайки. Щупы для измерения зазора.

Как происходит регулировка?

Можно предварительно посмотреть какое-нибудь видео на эту тему. Зазор измеряется между верхней частью клапана и регулировочным винтом. Щуп берем тот, на котором написано «0,05». Ослабляем гайку, и, положив щуп под болт, четырехгранным специальным ключом регулируем зазор до тех пор, пока кончик болта не будет легко касаться щупа. Если щуп выходит с небольшим усилием, зазор меньший, чем надо.

https://youtube.com/watch?v=mdkHxdwbhMY

Дополнительный инструмент

В стандартном наборе инструментов к мопеду Альфа нет специального ключа, чтобы отрегулировать систему газораспределения мопеда. С этим вопросом принято обращаться к специалистам. Если есть в планах доскональное обслуживание своего мопеда, им стоит обзавестись. Еще в списке полезных ключей и приспособлений съемник генератора и корончатый ключ для отвинчивания корончатой гайки сцепления.

В обращении с любой техникой важна культура производства. Если не проводить все работы молотком и зубилом, мопед прослужит верой и правдой долгие годы.

https://youtube.com/watch?v=2VmCrIbXakY

Другие видео по теме:

Не нашли ответов в статье? Больше информации по теме:

Тюнингованный мотор на скутере

Рано или поздно любой владелец задумывается о тюнинге мотора, чтобы увеличить его мощность. Однако это не дает полноценного улучшения нужных характеристик. Да, скутер быстрее разгоняется, везет больший вес, но скорость остается прежней. Число оборотов двигателя, обеспечивающее один поворот ведущего колеса, остается без изменений. Кроме того, стандартные настройки сцепления, при увеличении мощности мотора, становятся неприемлемы. Сцепление начинает пробуксовывать, ведь создаваемая сила трения рассчитана на стандартную мощность мотора.

В обоих случаях необходима настройка трансмиссии (редуктора, сцепления):

1. Настройка сцепления заключается в подборе пружин, отжимающих колодки от диска, а также в подборе самих колодок. Более тяжелые колодки с большей площадью поверхности накладок обеспечат большую силу трения. Это позволяет передавать больший крутящий момент. Такое сцепление будет надежно работать даже при увеличенной мощности двигателя.
2. Настройка редуктора заключается в изменении передаточного числа. Шестерни заменяются на тюнинговые.

Сегодня тюнинговые запчасти, в том числе шестерни, можно найти без проблем. При изменении передаточного числа один оборот колеса обеспечивается меньшим количеством оборотов двигателя. Тюнингованный мотор в состоянии дать такую мощность. При равных оборотах двигателя ведущее колесо тюнингового скутера делает больше оборотов, поэтому скорость развивается выше. Передаточное число можно изменить и с помощью настройки цепного привода.

О тюнинге мотора рано или поздно задумывается любой владелец

Начало настройки зажигания на мопеде

При помощи стробоскопа понадобится проверить наличие мерных рисок на синхронизации зажигания. Благодаря этому можно найти неполадки мопеда заранее, чтобы не разбирать его слишком сильно. От стробоскопа будут выходить два провода: первый подключается к источнику электропитания транспортного средства, другой надо подключить к свече (это провод индукции).

Для выполнения задачи надо прогреть мотор, а дальше:

1. запустить двигатель, чтобы получить искру (стробоскоп загорится);
2. свет, полученный от прибора, нужно направить туда, где находятся мерные риски;
3. если риски стоят ровно, то настраивать их не нужно. В противном случае потребуется выполнять другие операции, требующие большего количества времени.

Итог данной операции – снижение затрат в плане запчастей, которые могут не понадобиться. Если нет стробоскопа, одолжите его ненадолго у тех владельцев транспорта, у которых он есть, чтобы не тратиться на инструмент ради одного использования. Чтобы найти мерные риски, потребуется осмотреть маховик генератора вместе с кожухом маховика — они легко найдутся. Основная сложность заключается в нестандартном расположении меток на мопедах марки «Альфа». В остальном процесс не будет слишком сложным.

Видео о том, как правильно выставить метки и зажигание в целом:

Причины неисправности

Китайский мопед Альфа, цена которого отличается демократичностью, не доставляет владельцам много проблем. Перебои в двигателе мопеда имеют несколько причин, разобравшись с которыми, можно быстро устранить поломку.

Разборка двигателя мопеда

Итак, если двигатель запускается с большим трудом, глушитель «стреляет», а из трубы идет дым, значит, мопед «капризничает» по причине проблем с карбюратором. Для того чтобы решить эту проблему мопеда Альфа, необходимо:

• почистить карбюратор;
• тщательно очистить воздушный фильтр мопеда;
• затянуть винты;
• настроить карбюратор мопеда.

Если Альфа медленно набирает скорость, а его двигатель не способен развить заявленную мощность, то причина заключается в некорректной работе клапанов мопеда. Также он может «заболеть» ввиду зазоров и некорректной фазы ГРМ. Для того, чтобы заставить мопед Альфа нормально функционировать, необходимо заменить отработавшие клапаны новыми.

Если мопед Альфа не способен развить нужную скорость, несмотря на рев двигателя и солидные обороты, остановить крутящееся колесо невозможно, а переключение передач происходит с перебоями, то причина неисправности заключается в износе сцепления.

Детали сцепления мопеда

Для устранения поломки необходимо проделать следующие манипуляции:

• снять двигатель;
• снять пластиковую крышку;
• открутить поджимающий винт;
• открутить механизм регулировки и плотно закрутить винт;
• завести мопед;
• включить первую скорость и проехать несколько метров.

Еще одной причиной неисправности двигателя мопеда может быть износ ведущих звезд. Если они сильно износились, необходимо заменить их новыми.

Вы можете столкнуться с проблемой перегрева двигателя. Исправить ситуацию можно после доливания масла. Если масло вытекает, необходимо срочно обратиться в профессиональный сервис.

Перегрев двигателя мопеда Альфа

Разборка двигателя

Разобрать двигатель Альфа достаточно просто. Для этого необходимо:

• «вооружиться» ключом;
• произвести откручивание болтов на впускном коллекторе (на 10);
• открутить крышки цилиндра и находящиеся там болты (4 штуки);
• снять головку цилиндра.

После осуществления необходимых манипуляций надо правильно собрать двигатель, установив на место все детали.

Помочь разобраться с нюансами может схема. Также немало полезных советов относительно ремонта важнейшего «органа» мопеда Альфа содержатся в обучающем видео.

Ремонт мопеда Альфа

Доступная цена сделала китайский 50-кубовый мопед «Альфа» буквальным фаворитом спроса на «табуретки», в этой же связке идёт его, чуть более выносливый, брат близнец «Дельта». Экономичный, с объёмом двигателя 72 сс., и воздушным охлаждением, мопед Альфа неприхотлив, и прост в обслуживании. Понятное устройство двигателя мопеда Альфа позволяет осуществить ремонт или тюнинг техники самостоятельно.

Ремонт двигателя мопеда Альфа

Перед разборкой двигателя мопеда Альфа, фиксируем скутер центральной подножкой и освобождаем от пластика. Отсоединяем все системы питания двигателя и не забываем слить масло!!!

Снимаем движку вместе с трансмиссией, и на ровной поверхности продолжаем домашний ремонт мопеда Альфа.

Поможет правильно демонтировать двигатель мопеда Альфа разборка по следующей схеме:

1. убираем глушитель и выпускной патрубок;
2. удаляем крышку шестерни распред.вала;
3. откручиваем все 4 болта с крышки цилиндра;
4. снимем верхнюю крышку и головку цилиндра;
5. смотрим износ клапанов, загрязнение внутренностей и состояние других деталей системы.

Если вы впервые делаете на мопед альфа ремонт своими руками, и вам необходимо его разобрать, не забудьте зарисовать схему как всё стояло на своих местах! Если требуется замена клапанов, или появились зазоры прилегания, значит их нужно снять:

1. ставим головку на ровное место. Чтобы клапан не повредился при демонтаже, под него лучше подложить пласт толстой резины или тряпку;
2. подбираем торцовую головку, приставляем её к тарелке клапана и сильно бьём молотком;
3. освобождаем сухари, убираем верхнюю тарелку и шайбу клапана;
4. вынимаем клапан и направляющую втулку.

Чтобы завершить ремонт двигателя мопеда Альфа, после замены деталей, начинаем сборку двигателя в обратном порядке, ставим всё на свои места, соблюдая метки. Не забудьте залить свежее масло.

Ремонт коробки мопеда Альфа

Коробка передач мопеда Альфа, иногда выходит из строя и требует к себе постоянного внимания. Ремонт КПП в домашних условиях не представляет для новичка особой сложности.

Внимательно читаем инструкцию на мопед альфа ремонт своими руками кпп.

Разбираем не торопясь, по порядку:

1. демонтируем сначала цилиндр, затем ротор и блок сцепления;
2. снимаем аккуратно стопорное кольцо (нужны отвёртка и тонкий нож или лезвие) и ведущую шестерню передачи;
3. чтобы снять блок скоростей, откручиваем фиксатор — болт с обратной стороны.
4. извлекаем вилку переключения передачи;
5. вынимаем коленвал и барабан.

Когда ремонт коробки мопеда Альфа будет окончен, соберите кпп в обратном алгоритме.

Тюнинг

Ремонт мопеда Альфа для многих начинается практически сразу, после приобретения. Благодаря наличию зап. частей и простоте устройства двигателя мопеда Альфа, тюнинг является распространённым явлением. Это может быть и замена не очень удобного родного сиденья, и увеличение объёма движки до 110 сс. Замена звезды с 14 на 15 или даже на 16, поднимет скорость до 10 км/ч.

Увеличение объема цилиндров – замена с 50 сс. на 70 сс., добавит мощности, которой иногда не хватает. Для этого придётся кроме головки цилиндра, поменять поршни и карбюратор. Осуществить такое обслуживание мопеда Альфа можно самостоятельно. Если вы купили мопед Альфа ремонт своими руками кпп и двигателя, станет для вас хорошей возможностью изучить свою технику.

И напоследок, несколько полезных советов, с которыми ремонт мопеда Альфа станет для вас более приятным занятием.

Разобрали ГРМ и ЦПГ? Складывайте детали по отдельным коробкам. Положение шестерней и вилок, зарисуйте на бумаге до снятия. Если вы решили увеличить скорость мопеда Альфа, при помощи звёздочки, не забудьте, что перед и зад меняются одновременно.

Следите за оборотами, не допускайте износа сцепления, своевременно меняйте жидкости.

Не бойтесь ремонта, учите мат.часть, смотрите видео уроки, и вам не пригодятся услуги механика.

Вешайте кофры, меняйте фары и зеркала. Мопед Альфа из той серии, что на любую вашу заботу отзовётся надёжностью в тысячах ваших будущих километрах.

www.real-biker.ru

Как правильно настроить клапана на скутере и мопеде

На самом деле, отрегулировать зазор клапанов на много проще, чем многие из вас  себе представляли, и сделать это может практически каждый, не прибегая к помощи мастерских.

Для начала, следует снять пластик, который мешает подобраться к головке цилиндра, затем снять кожух охлаждения, и открутить саму головку.

Так выглядит цилиндр со снятой головкой

Вы увидите два клапана, а также звездочку с натянутой цепью ГРМ. На звезде находятся отверстия и выгравированные полосочки.

В нашем случае, для проверки зазора, сначала надо установить поршень на «Верхнюю мертвую точку». Для этого снимаем кожух крыльчатки охлаждения и ключом фиксируем гайку, чтоб можно было проворачивать коленвал. Проворачиваем его до тех пор, пока два маленьких отверстия с полосками на станут параллельно цилиндру, а большое отверстие будет сверху. При этом отметка на роторе генератора должна совпадать со стрелочкой на картере, как показано на рисунке.

Указана метка

Для определения, действительно ли нашли «Мертвую точку», легонько проворачиваем ключом в двух направлениях, коромысла клапанов при этом должны быть неподвижными.

Теперь приступаем непосредственно к регулировке, для этого вам понадобится вот такой набор щупов.

Для регулировки клапанов такой набор обязателен

В наборе нам понадобятся щупы на 0.05мм и 0.1мм.
