Как поменять сцепление на уаз патриот

Преимущества и недостатки дизельного Патриота

Дизельный Патриот уже получил одобрение у большого количества водителей, ведь внедорожник способен без проблем справляться со всеми трудностями бездорожья. Плюс к этому, топливный механизм на дизеле снижает расход, поэтому автомобили и считаются экономными. Также, стоит отметить такие преимущества:

• легкость эксплуатации и ухода за автомобилем;
• внедорожник способен заезжать на бездорожье под углом 35 градусов;
• автомобиль способен покорять броды и траншеи, глубиной около 50 см;
• качественная отделка салона авто.

Согласно расходу дизеля по техническому паспорту, вам потребуется 9,5 литров топлива на 100 км. Как видим, эти модели экономичнее. Среди недостатков можно выделить высокую цену на авто и невысокий показатель динамичности и мощности силовых агрегатов Патриота.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Замена сцепления УАЗ Патриот

Установить новые детали взамен старых изношенных можно своими руками. Если обратиться в службу автосервиса, переустановка на машину с двигателем 409 потребует затрат в размере 20 тыс. руб. Для обновлений своими руками понадобятся:

• смотровая яма;
• диск сцепления;
• корзина для бизнес-газель.

Возможно, потребуется помощь напарника, т. к. коробка тяжелая.

Последовательность действий:

1. Фланцы карданного вала отсоединяют от редуктора и барабанного ручника.
2. Цилиндр отделяют от корпусных элементов, снимают.
3. Убирают катализатор.
4. Манипуляции с коробкой передач — снимают рукояти, сливают масло, отсоединяют тросик ручной передачи. Снимают разъемы, болты, коробку отбора мощности. С домкратом работы пройдут быстрее и легче.
5. Снимают кожух.
6. Отсоединяют коробку передач. Во избежание повреждений механизм можно опустить на старую шину.
7. Откручивают крепежные болты корзины, отделяют ее и диск.
8. Устанавливают корзину, использованную ранее. Ее месторасположение на маховике для удобства помечают фломастером.
9. Маховик требует внимательного изучения: недопустимы повреждения и царапины. Если они есть, придется его заменить.
10. Осматривают состояние выжимного подшипника. Он располагается на шлицах вала.
11. Затем устанавливают сцепление заново. Последовательность действий обратная разборке.
12. Используют оправку. На нее сначала помещают диск с корзиной, закрепляют к маховику. Затем вытаскивают.

Корзина и диск быстро и надежно встают на место благодаря старому валу. Установка центруется оправкой. Шлицы и вал занимают положенное место. Если специальной оправки нет, лучше подобрать что-то подобное.

Интересно! Ступица УАЗ Патриот

Как установить коробку УАЗ Патриот на место:

1. Применяя пропущенные через раму веревки, поднимают коробку.
2. Используют закрученный крепеж.
3. Устанавливают цилиндр, исключив зазор для рабочего хода.

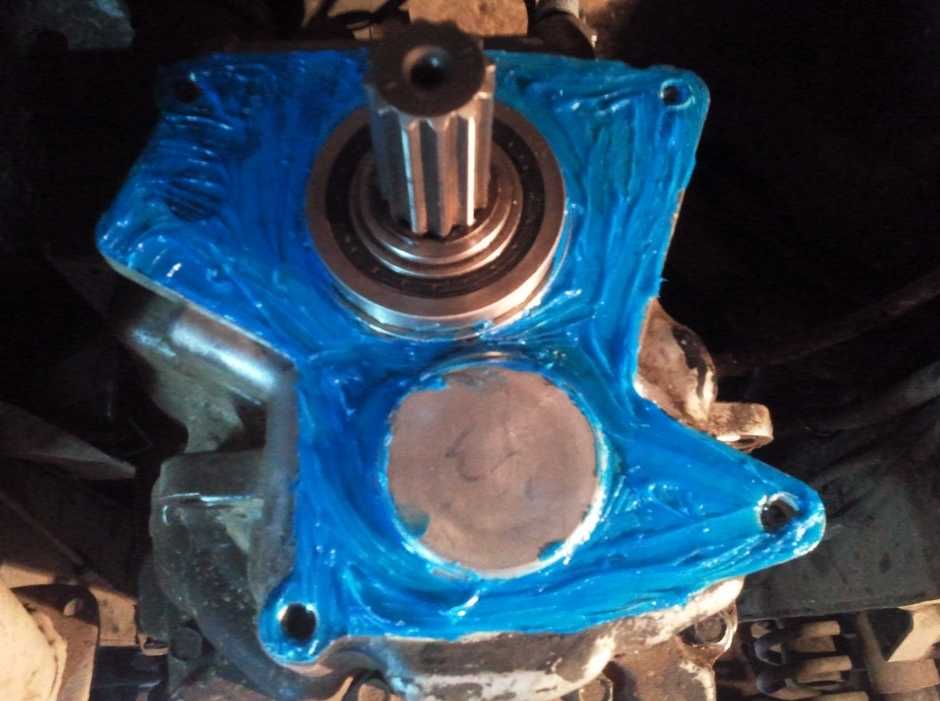

4. Наносят клей-герметик на плоскость раздаточной коробки и коробки передач.
5. Далее все детали располагают в обратном порядке.

После обновлений важно залить свежее масло.

Сцепление УАЗ Патриот предназначено для переключения скоростей с одного режима движения на другой. При помощи главных деталей устройства осуществляется передача крутящего момента, гасится колебательная волна, трансмиссия и маховик своевременно соединяются и разъединяются. Если детали изнашиваются, рекомендуется своевременно их менять. Замене подлежит весь набор: диски, маховик, выжимной подшипник.

Замена сцепления (диска и корзины) на УАЗ Патриот (фото схема в картинках)

Износ сцепления на машине с МКПП, в том числе УАЗ Патриот, связан с пробуксовками при трогании с места, когда машине не хватает крутящего момента, для начала движения. Достаточные обороты есть, а движения нет, при этом скорость включена. Часто при таких симптомах пахнет накладками сцепления, что-то наподобие горелого текстолита.

Износ сцеплении может проявляться в несоответствии частоты оборотов двигателя и скорости при движении. Второй возможный варинат замены, это из-за дергания машины при трогании — это связано с прослаблением демферных пружин на диске сцепления .

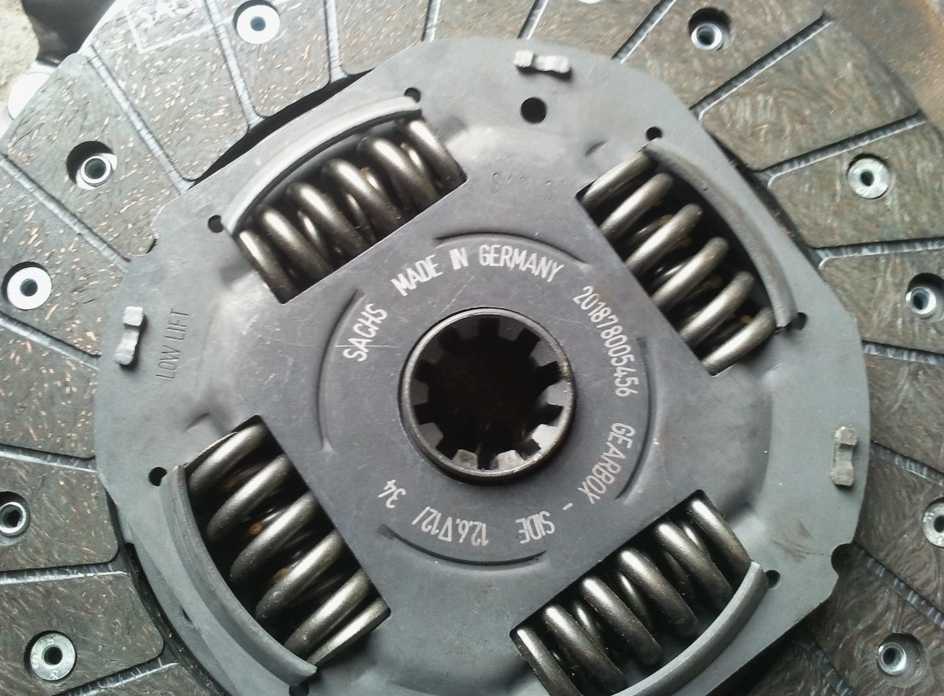

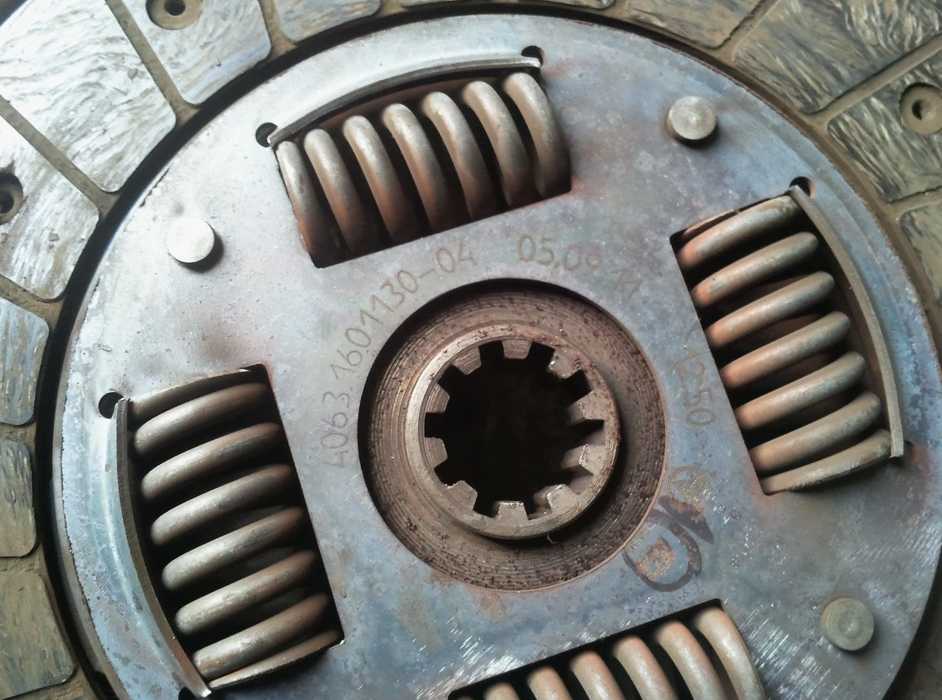

У штатного диска эти пружины бывают слабыми под массу Патриота и перестают гасить ударные нагрузки на сцепление. Усугубляется при внедрожной эксплуатации и переход на колеса большой размерности. На новом сцепление SACHS эти пружины двойные.

То есть, само по себе сцепление уже усиленное идет. Но, до его появления использовался обычно комплект ЗМЗ-Турбо от дизельных моторов.

Итак, если у вас износилось сцепление на УАЗ Патриот, то вполне логично, что его надо поменять.

Именно о замене сцепления на машине УАЗ Патриот мы и поговорим в нашей статье.

Детали и стоимость при замене сцепления УАЗ Патриот

На УАЗ Патриот подходит диск сцепления и корзина от газель-бизнес, с дизельным движком. Детали имеют следующие каталожные номера:- Диск 20187005456;

— Корзина 063082001150.

Если вы будете менять сцепление на сервисе, то такое ремонт вам обойдется по средней цене порядка 300 долларов. Если вы считает, что замена сцепления на УАЗ Патриот не проблема, и вы сможете произвести ее своими силами и руками, то мы с вами …

Процесс замены сцепления на УАЗ Патриот своими руками

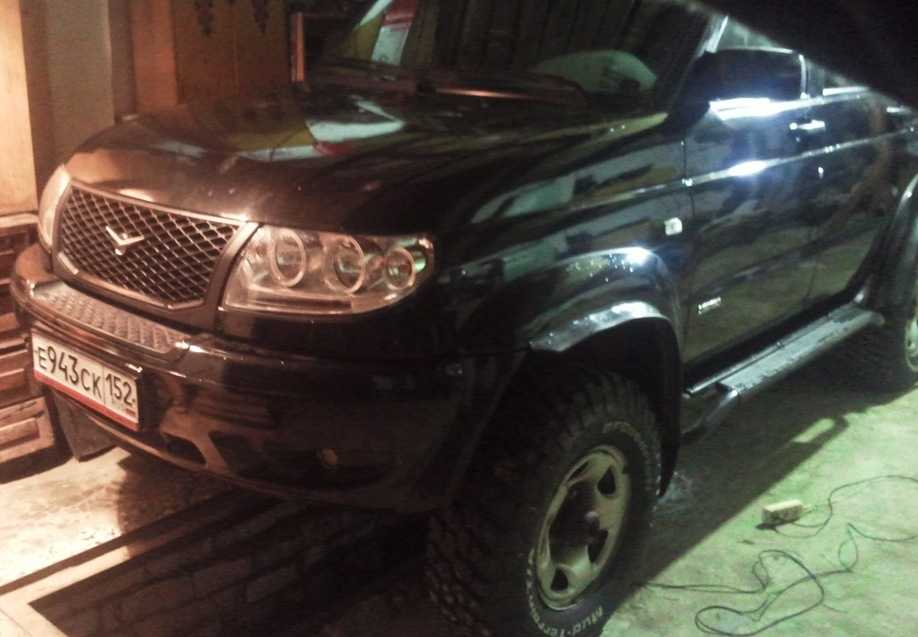

Замену сцепления УАЗ Патриот лучше всего производить на эстакаде или смотровой яме.

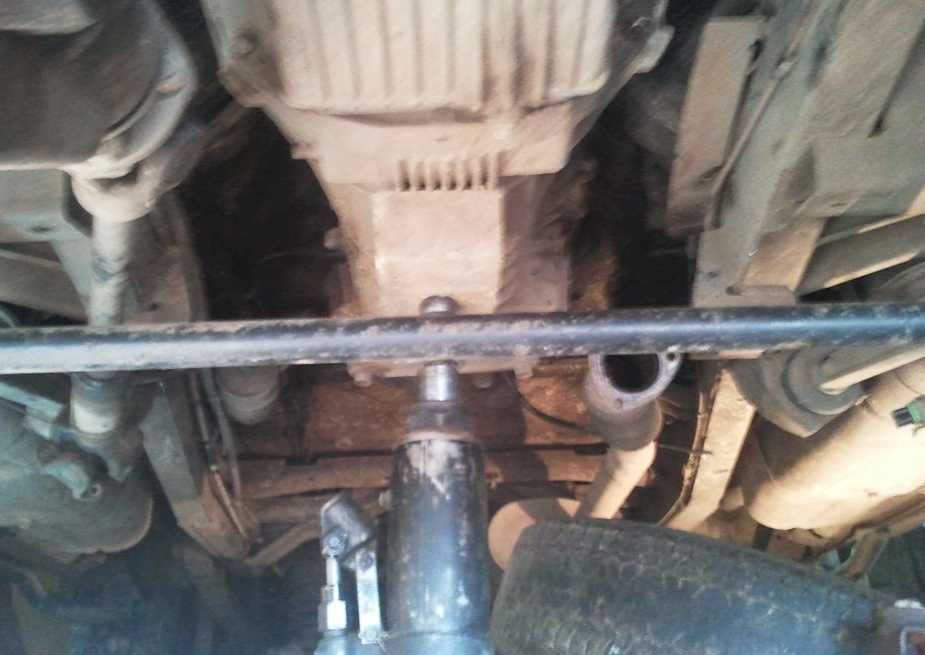

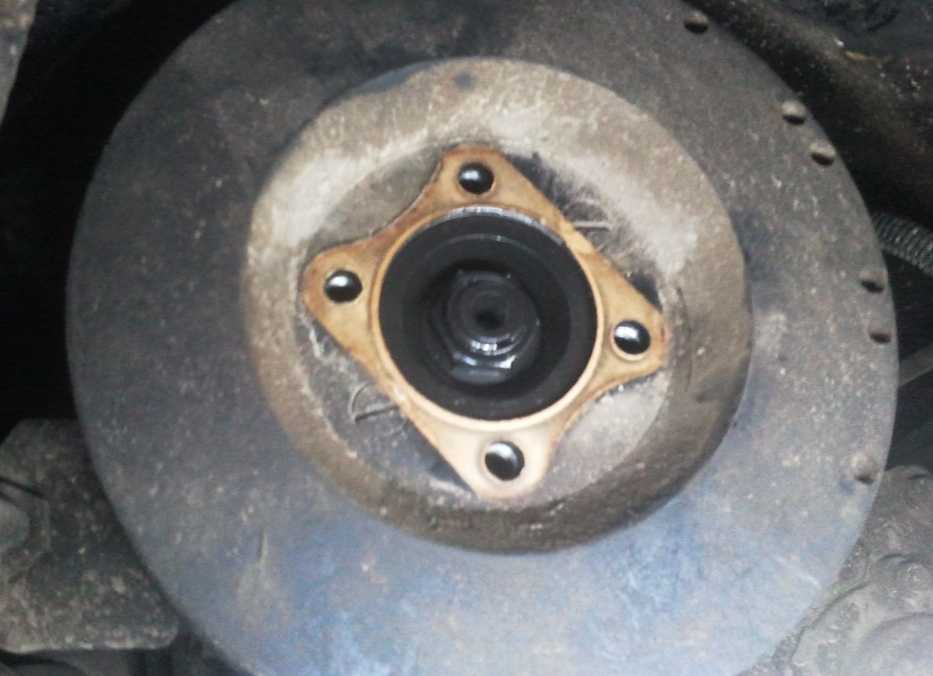

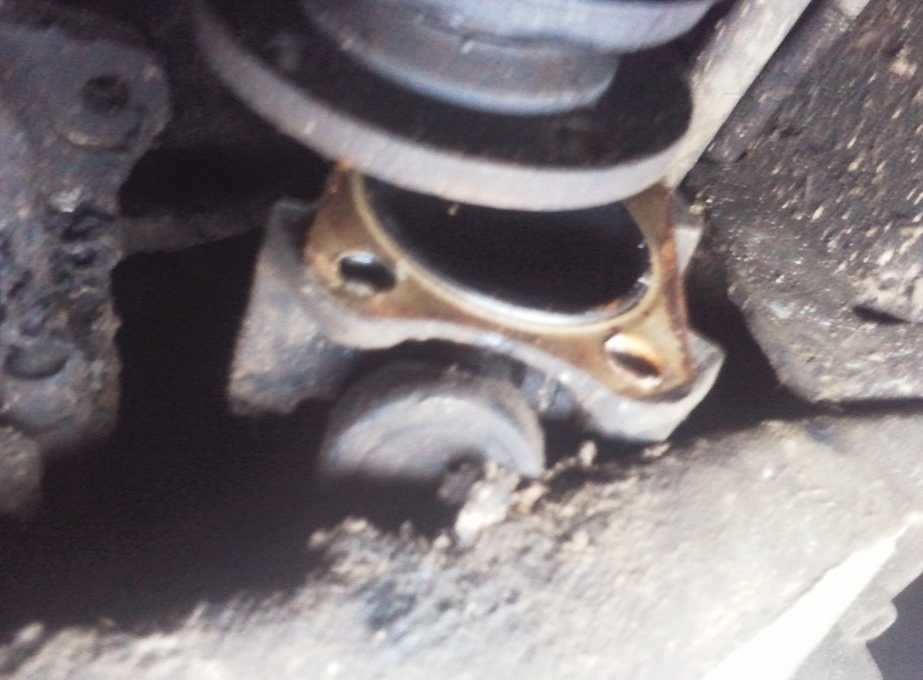

Прежде всего, необходимо снять карданный вал, открутив его фланцы от редуктора и барабана ручного тормоза.

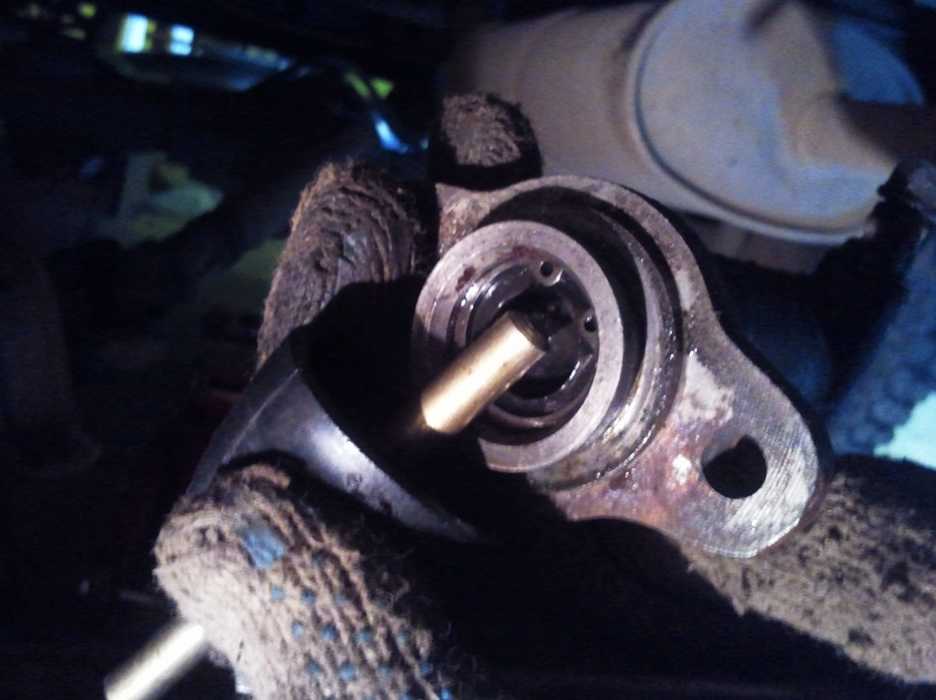

Также снимаем рабочий цилиндр сцепления, открутив его от корпусных деталей. В разгерметизации гидравлическая система сцепления в этом случае не нуждается.

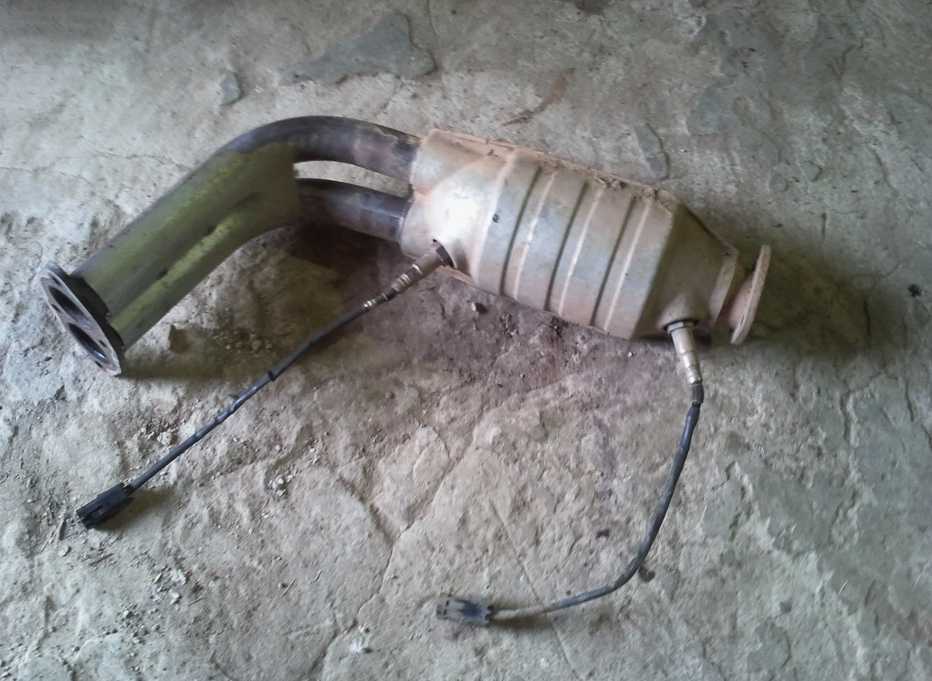

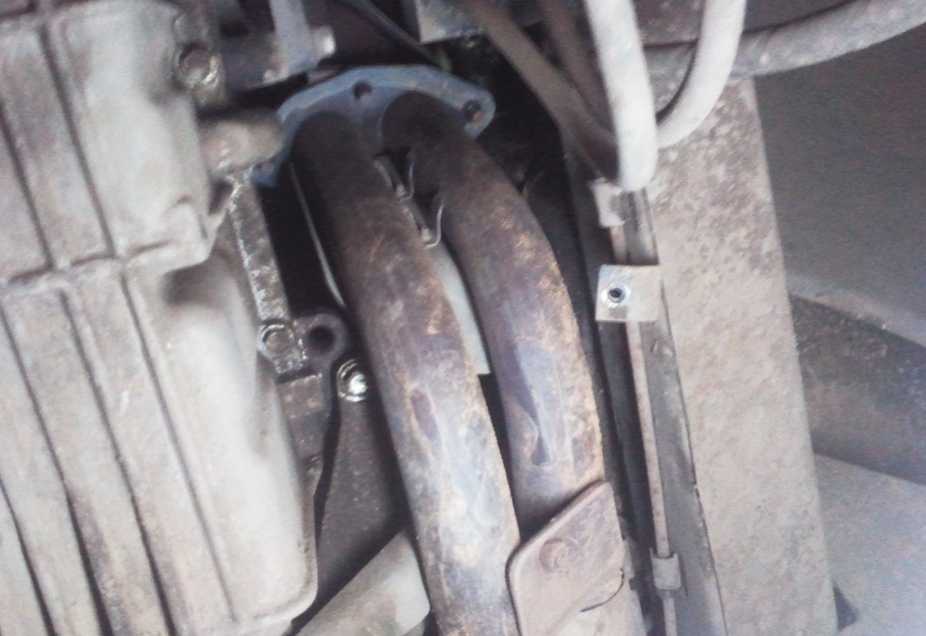

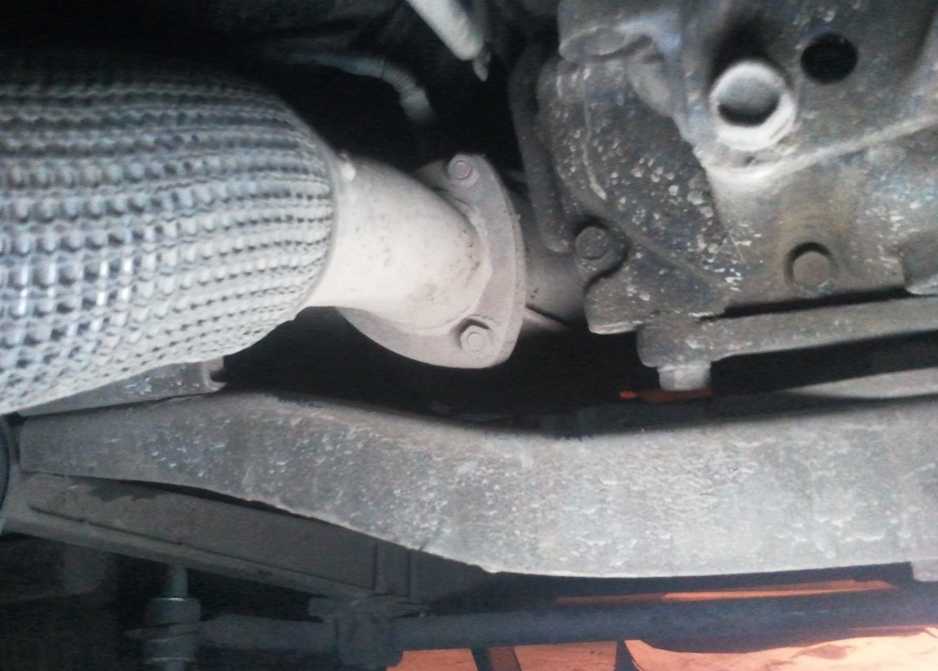

После снимаем катализатор, так как он мешает демонтажу КПП

(Вот он «борец за экологию» и причина постоянных ошибок и вспыхивание CE на евро-3) Перед снятием КПП снимаем ручки на рычаге переключения передач, сливаем масло, отсоединяем тросик ручника, отключаем электрические штекеры (3 штуки), откручиваем 4 болта и снимаем раздаточную коробку.

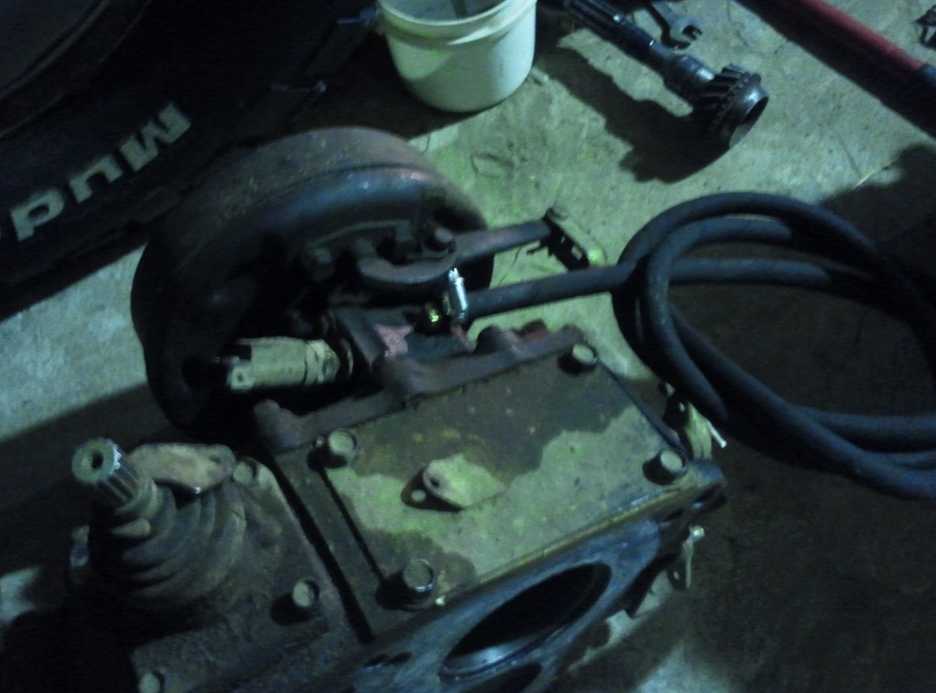

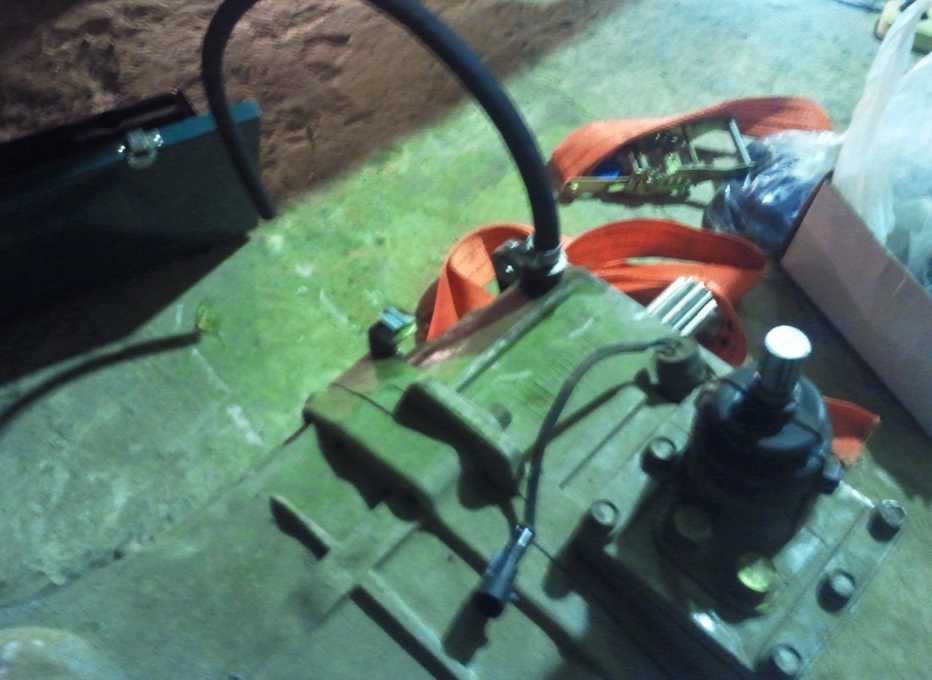

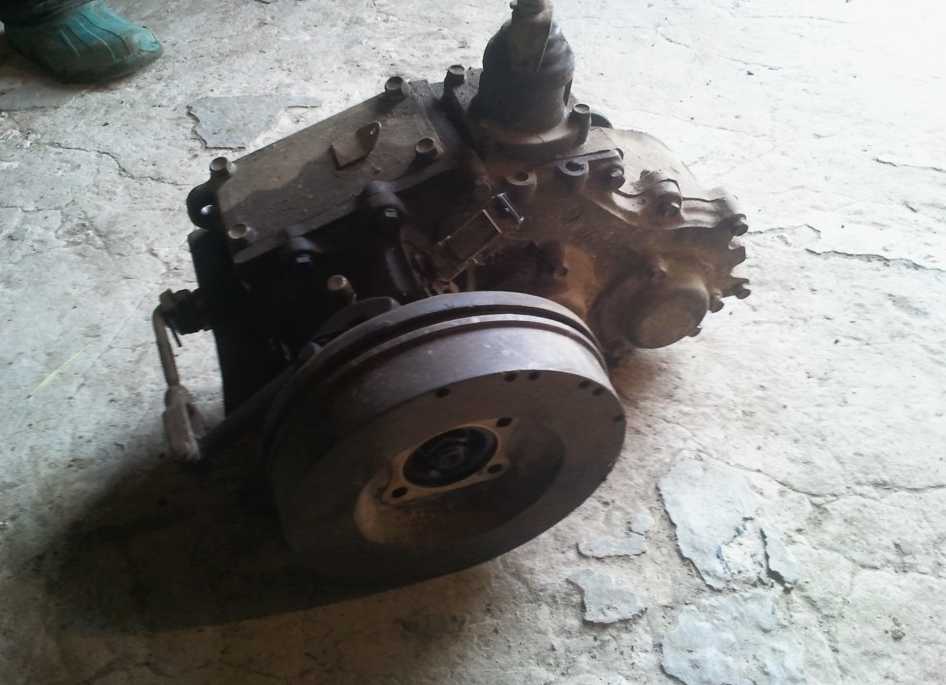

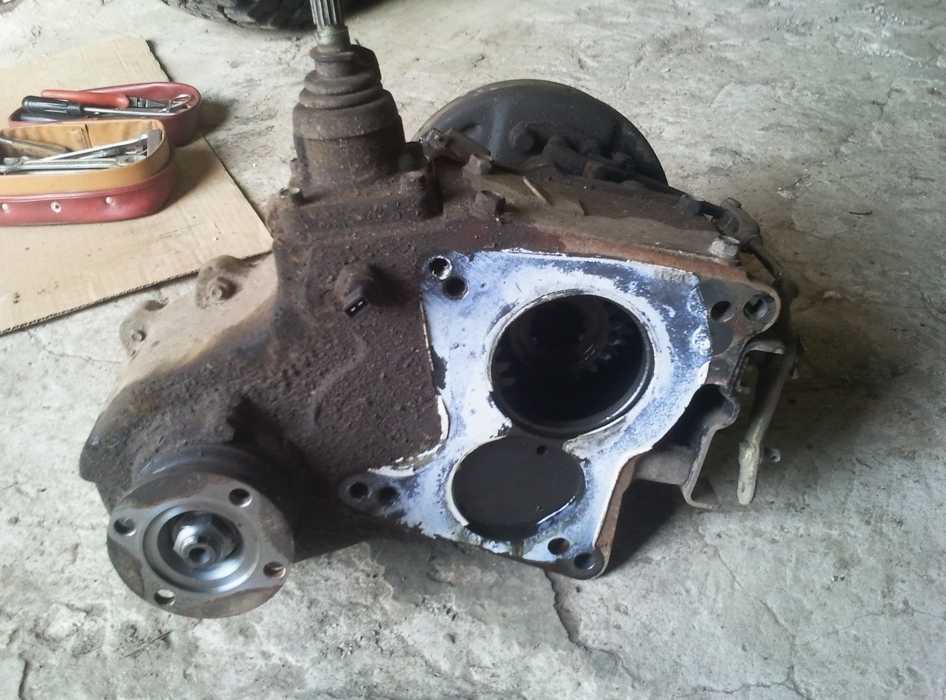

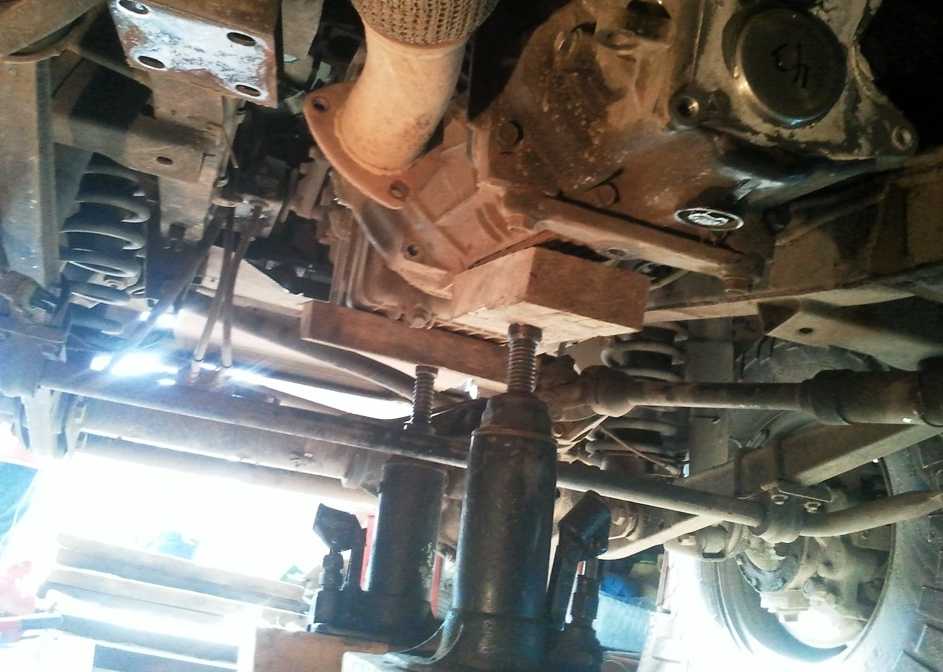

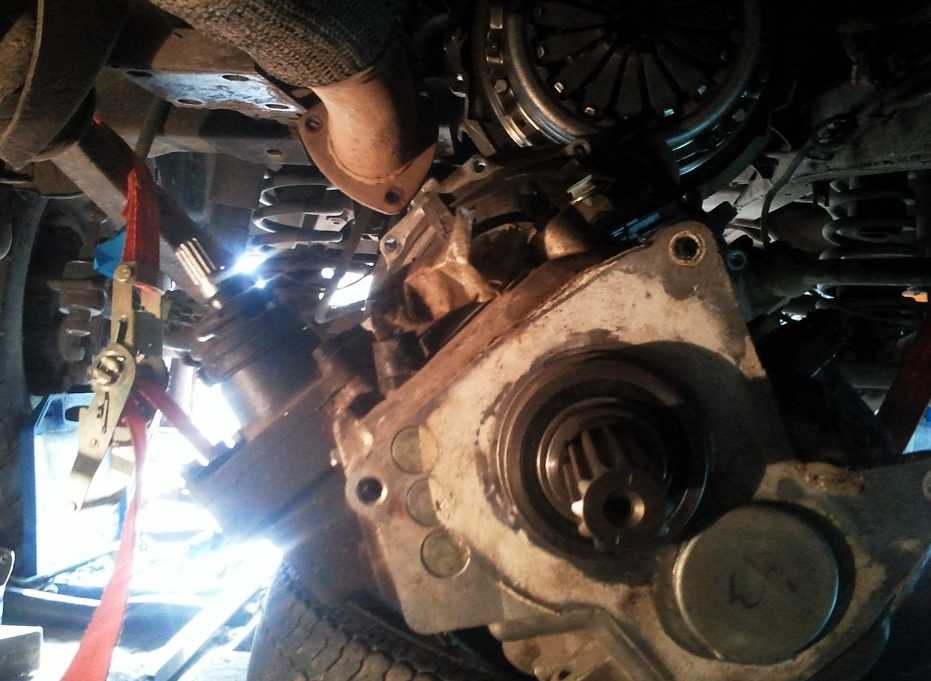

Начинаем снимать МКПП УАЗ Патриот. Для того, чтобы ее было легче снять поддомкрачиваем ее снизу.

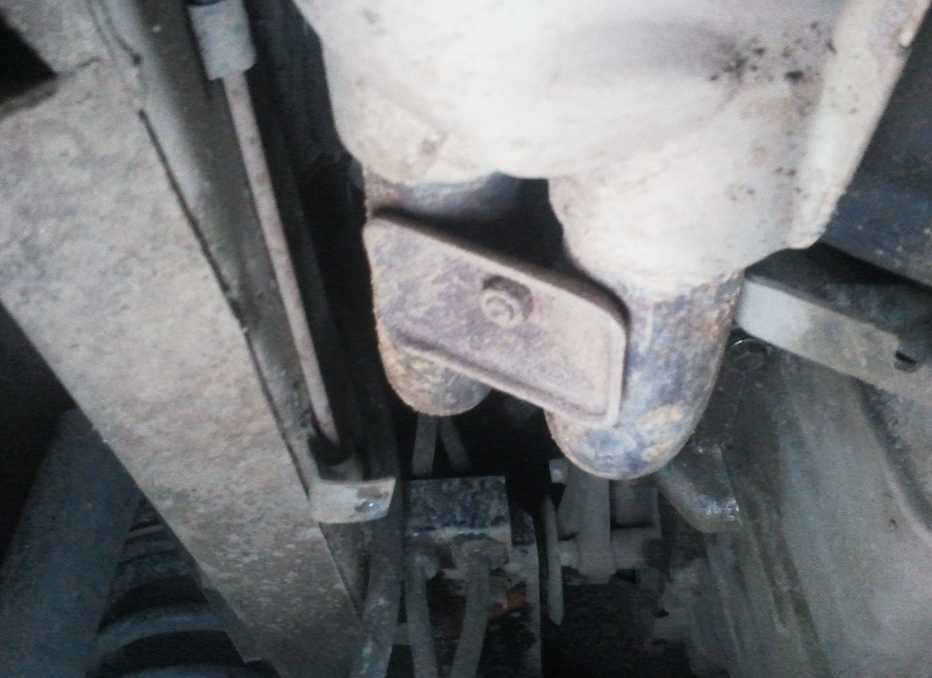

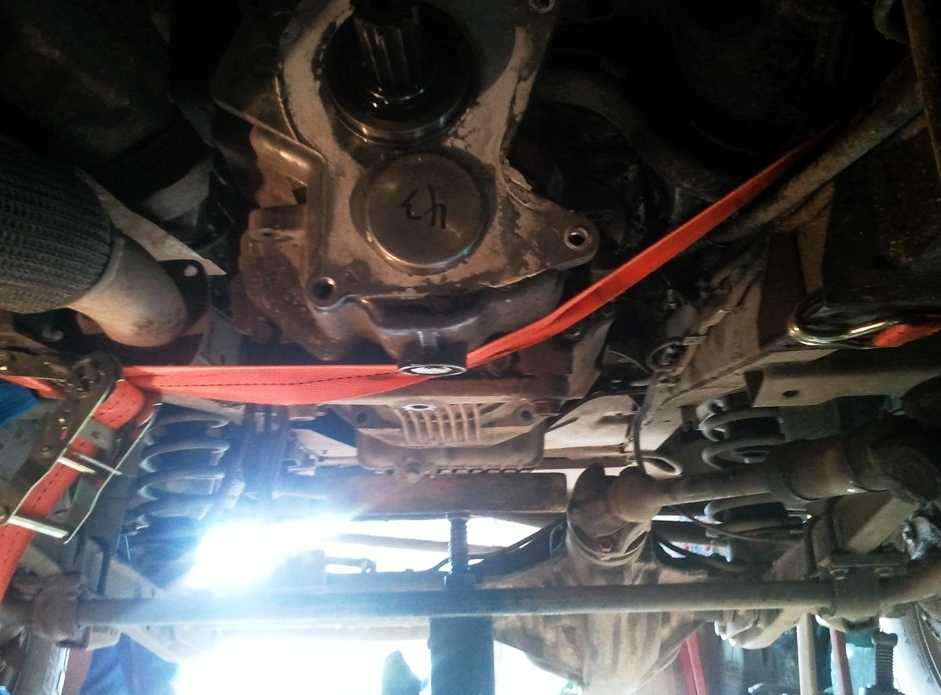

Для страховки можно использовать капроновые стропы. Откручиваем весь крепеж кожуха сцепления. Часть крепежа потребует применения удлинителей. Без них снятие КПП практически нереально.

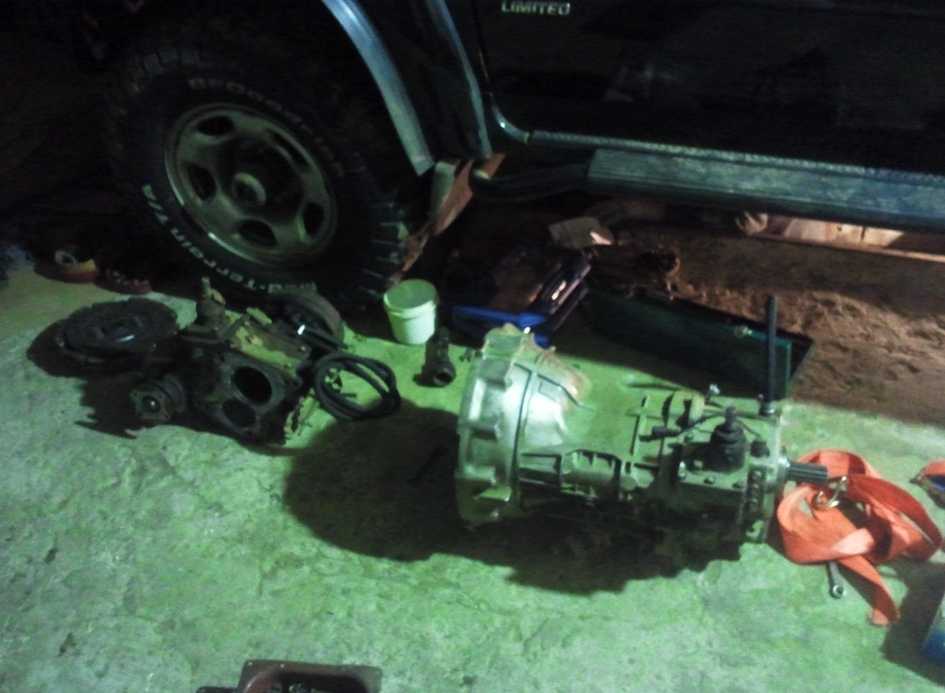

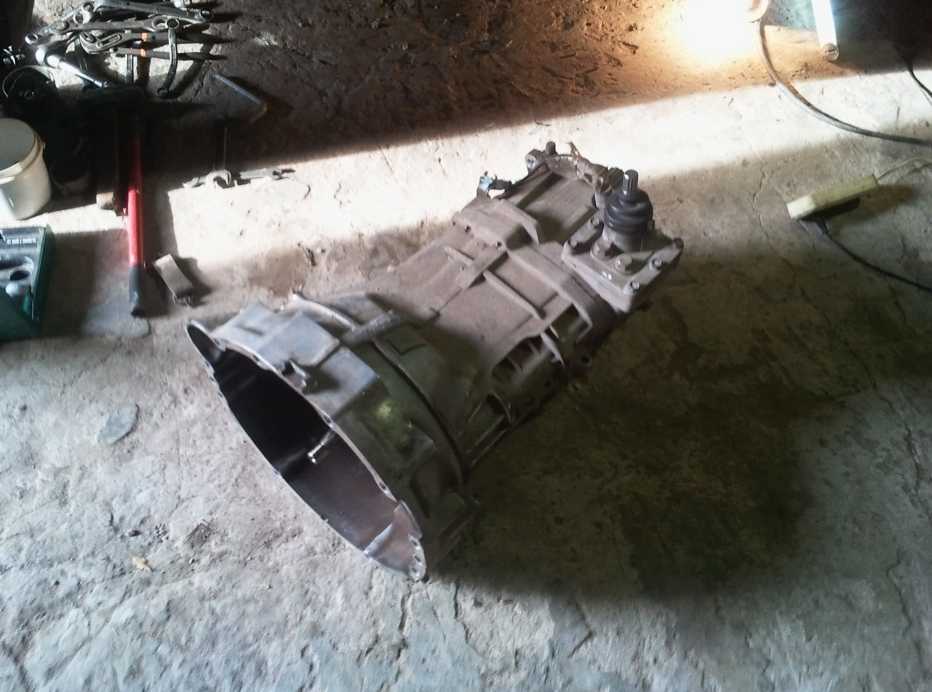

Снимаем КПП с машины. Коробка тяжелая, поэтому вам потребуются помощники. Коробку лучше уложить на старую шину, чтобы не побить ее корпус.

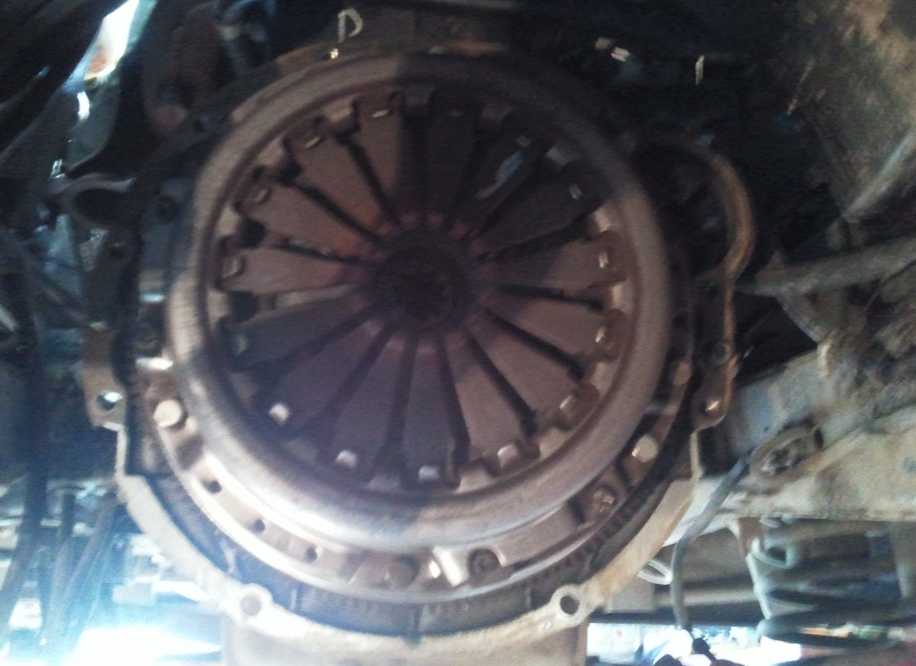

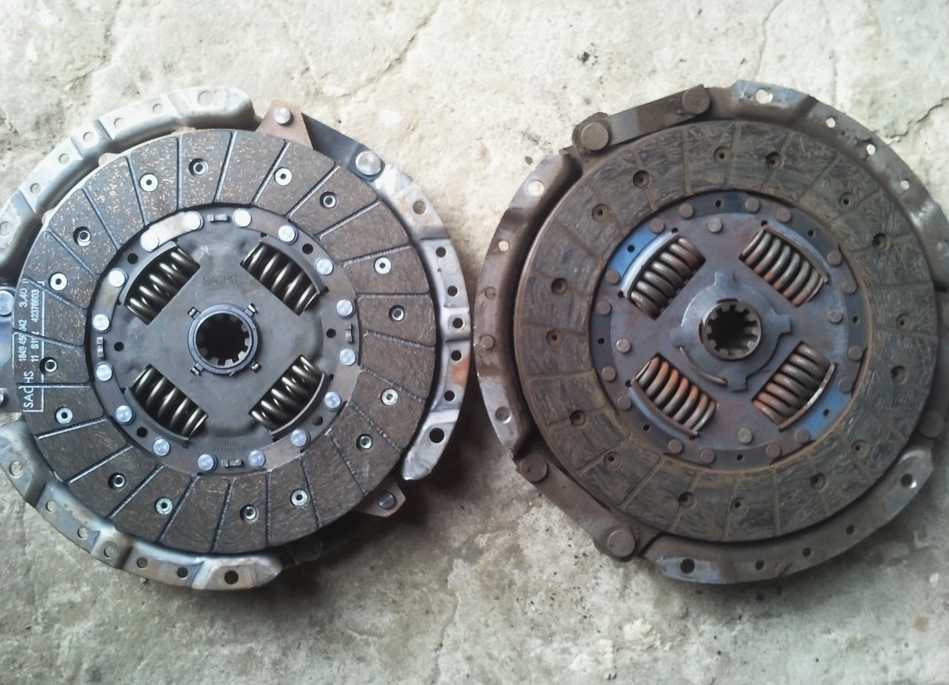

Откручиваем болты крепления корзины сцепления. Снимаем корзину и диск.

Если будет устанавливаться старая корзина, то делаем пометку маркером, как она стояла на маховике.

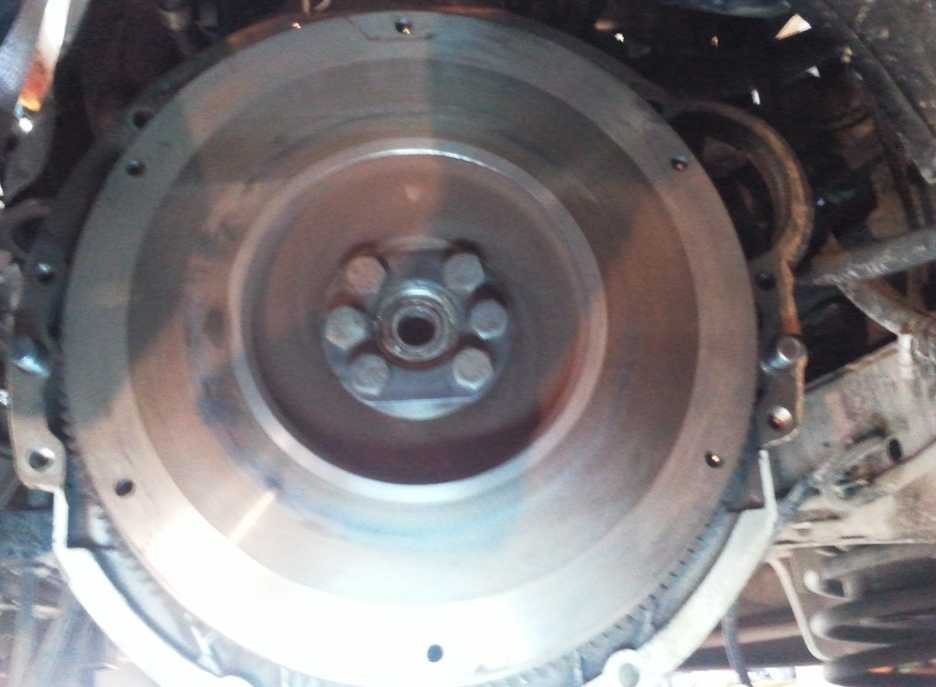

Проводим ревизию маховика сцепления. На маховике не допускается неравномерный износ, задиры, царапины и т.д. Также проверяем состояние выжимного подшипника, который остался на шлицах вала КПП, при ее снятии. Внешний вид нового и изношенного сцепления, для сравнения.

Установку диска сцепления и корзины производим с помощью оправки, на которую нанизывается корзина с диском, а после закрепления этих деталей крепежом к маховику, она вытаскивается.

Фактически оправка должна центрировать установку диска и корзины, чтобы вал со шлицами от КПП встал на место. Если у вас нет специализированной оправки, которая должна повторять размеры вала со шлицами на КПП, то можно поискать что-то подходящее.

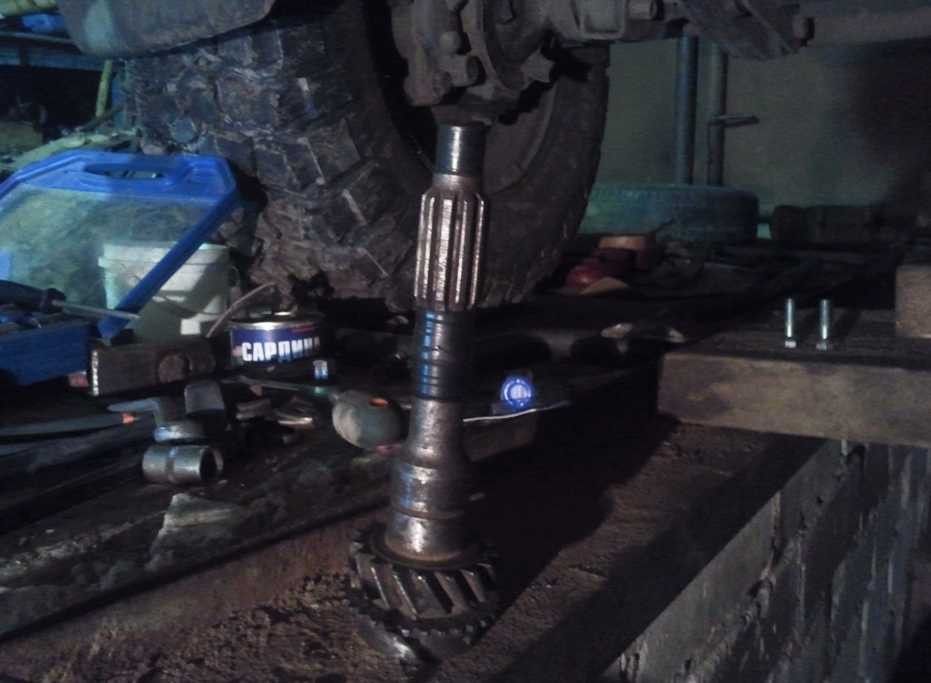

… корзина и диск сцепления УАЗ Патриот отцентрированы с помощью старого вала от КПП Москвича.

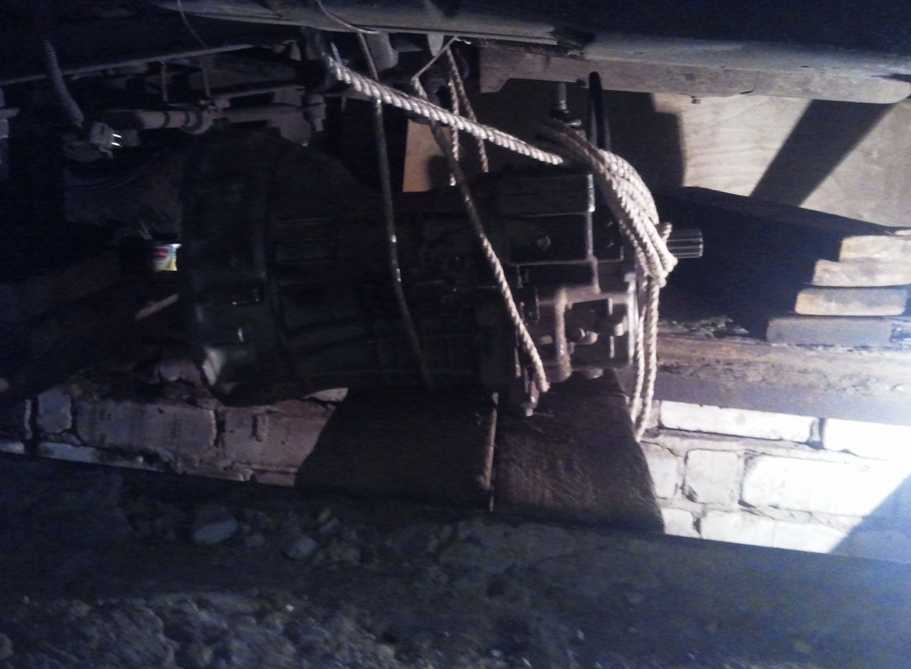

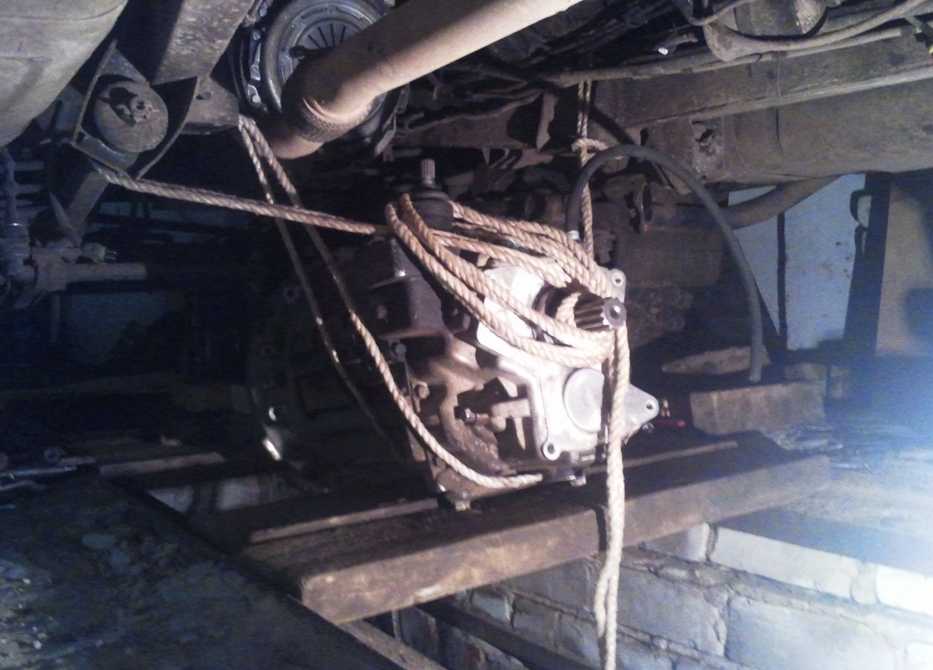

Теперь устанавливаем КПП на место. Поднимаем КПП с помощью веревок, перебросив их через раму.

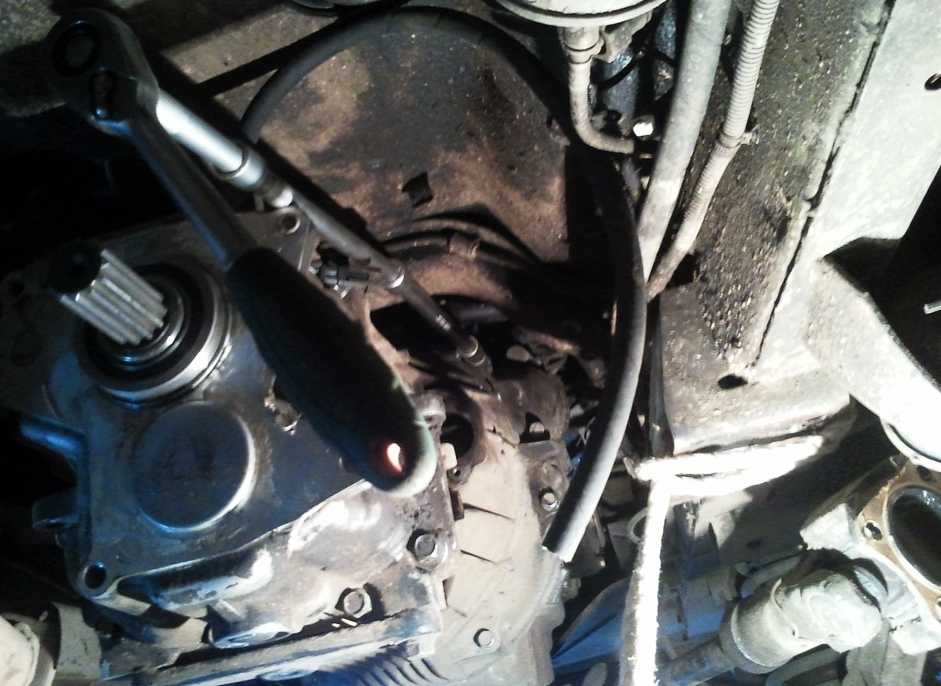

Крепим КПП крепежом, который закручиваем также через удлинители.

Устанавливаем обратно рабочий цилиндр сцепления. Настраиваем его так, чтобы не было зазора, при начале хода штока рабочего цилиндра, то есть чтобы ход был сразу рабочий, а не холостой. Наносим герметик на сопрягающие поверхности раздаточной коробки и КПП.

Остается поставить в обратной последовательности: Систему отработавших газов;Подключить штекеры;Установить поперечину;Установить кардан;Тросик ручника.Также необходимо залить масло коробки.

Вот в принципе и весь процесс замены сцепления, с кратким описанием и фотографиями, на машине УАЗ Патриот.

Резюмируя вышенаписанное хотелось сказать о высокой трудоемкости, при замене сцепления на УАЗ Патриот.

Фото по замене сцепления УАЗ Патриот любезно предоставлены пользователем сайта Драйв2 — Seven7Heaven, г. Нижний Новгород.

Своими руками регулируем сцепление на Патриоте

В настоящее время довольно легко попасть на СТО, где профессионалы своего дела установят причины неисправности, а также устранят все неполадки в автомобиле, однако далеко не каждый владелец автомобиля готов заплатить немало денег за абсолютно не сложные работы, которые можно произвести самостоятельно, тем более такую работу, как собственно регулировка педали сцепления на популярном отечественном UAZ Patriot. Предлагаем вам рассмотреть в какой последовательности и как отрегулировать правильно сцепление.

• Дабы приступить к регулировке, следует обязательно осуществить замер длины текущего хода у педали.
• Затем измеряем ее полный ход, всегда который равен 15см ±2см.
• Как изменить длину хода педали? Вам потребуется настроить на главном цилиндре регулируемого механизма длину толкателя.
• Настраиваем длину толкателя. Делается это за счет отворачивания контргайки, плюс нужно вращать регулировочную гайку непосредственно по штоку. Для этой цели вам потребуется ключ на 10. Далее на фото предлагаем рассмотреть, как выглядят регулировочная гайка 1, такое устройство как толкатель и проушина.

Уже после, как вы получили нужный результат, затяните аккуратно, но полностью контргайку, подключите не забудьте к педали толкатель и опытным путем проверьте вами достигнутый результат.

Когда вы удостоверились, что полный ход получен правильного значения, считайте смело, что регулировка была произведена успешно.

Механизм сцепления в Патриоте всегда к себе требует непременно бережного и внимательного отношения. Нельзя допускать загрязнения и какие-либо мелкие дефекты в механизме. Когда стали появляться признаки неисправности, эксплуатировать автомобиль не рекомендуется, ведь это приведет к более быстрому износу узла, и все закончиться может поломкой в пути и дорогостоящим ремонтом.

Ниже приводим видеоматериал, который вам поможет наглядно рассмотреть процесс регулировки сцепления на UAZ Patriot, на котором установлен 409 двигатель.

Снятие и установка дисков сцепления УАЗ-3151

Для снятия дисков сцепления выполните операции с 1 по 5 раздела «Замена выжимного подшипника УАЗ-3151».

Затем отверните шесть болтов крепления кожуха. Отворачивайте болты постепенно и последовательно по окружности, не более двух оборотов ключа за один раз, чтобы не изогнуть опоры кожуха нажимного диска.

Рис. 4. Ведомый диск сцепления

После снятия болтов нажимной и ведомый (рис. 4) диски свободно вынимаются вниз.

Установку дисков на автомобиле производите в обратном порядке.

Перед установкой выполните следующее:

1. Протрите чистой тканью, смоченной в бензине, все поверхности трения дисков и маховика.

2. Продуйте воздухом детали дисков сцепления и осмотрите их для выявления возможных дефектов.

3. Добавьте смазку в подшипник первичного вала коробки передач, установленный на коленчатом валу.

4. Установите в картер сцепления ведомый и нажимной диски и через заднее отверстие картера сцепления сцентрируйте ведомый диск относительно маховика с помощью оправки 55–1187, входящей в подшипник коленчатого вала.

Вместо оправки можно использовать первичный вал коробки передач.

Короткая часть ступицы ведомого диска должна быть обращена к маховику.

Рис. 5. Установка сцепления по меткам: 1 –метки 5. Совместите метки «О» (см. рис. 5) на маховике и кожухе нажимного диска и заверните шесть болтов крепления кожуха.

Болты заворачивайте равномерно и последовательно по окружности.

Разборка нажимного диска

Рис. 6. Снятие кожуха сцепления

Детали нажимного диска находятся под действием усилия шести пружин. Поэтому перед отворачиванием болтов крепления опор оттяжных рычагов их следует разгрузить, сжав диск прессом, как это показано на рис. 6.

Разборку нажимного диска

производите в следующем порядке:

1. Сделайте на кожухе и диске метки их взаимного расположения, чтобы не нарушить балансировку при сборке.

Сделайте также метки на рычагах и нажимном диске.

2. Отверните три болта крепления кожуха к опорам оттяжных рычагов.

3. Плавно освободите кожух из-под пресса, снимите кожух, пружины и шайбы пружин.

Iveco F1A (двигатель Ивеко УАЗ Патриот): мощный и надежный

Двигатель Iveco F1A – представитель семейства коммерческих двигателей. Он используется в коммерческих автомобилях Iveco Daily, Bremach T-Rex, Fiat Ducato. Также возможна установка двигателя Ивеко УАЗ Патриот.

Характеристики двигателя Iveco F1A

Основные свойства, которые отличают этот двигатель — это:

• Большой вес;
• Большая высота;
• Уникальная конструкция;
• Высокий ресурс;
• Хорошая ремонтопригодность;
• Топливная экономичность.
• Urania Daily,
• Urana LD 5,
• SAE 15W40,
• 5W 30.

Iveco F1A – это четырехтактный четырёхцилиндровый двигатель с турбонадувом, системой подачи топлива CommonRail, с промежуточным охлаждением воздуха, рециркуляцией отработанных газов. Система охлаждения жидкостная закрытого типа. Система смазки работает разбрызгиванием и под давлением. Блок цилиндров изготавливается из чугуна и имеет утолщенный вид.

Обслуживание Iveco F1A

Регулярное обслуживание двигателя – залог его бесперебойной работы. В двигателе Iveco F1A необходимо осуществлять замену масла каждые 40000км на автомобилях Ивеко Дейли, Фиат Дукато и каждые 20000 км на УАЗ Патриот.

Каждые 80000 км пробега необходима замена воздушного фильтра.

В компании Автомагистраль вы можете не только приобрести данные детали, но и заказать обслуживание. Наши специалисты – профессионалы своего дела. Они сделают все, как надо, и двигатель будет работать долго и эффективно. По вопросам приобретения двигателей и запчастей, а также ремонта Ивеко обращайтесь по телефону 8-800-333-17-27.

Как поменять сцепление на УАЗ Патриот

Некоторые узлы автомобиля рано или поздно изнашиваются. В таких случаях владелец задумывается о том, можно ли сделать ремонт своими руками. Замена сцепления на УАЗ Патриот 31631 требует специальных навыков. Однако выполнить такую работу самостоятельно все же можно.

Характерные неисправности, для устранения которых необходимо заменить сцепление

При поломке сцепления заменяют весь комплект, включающий диски, маховик, регулирующие подшипники. Специалисты советуют обновлять опорный подшипник маховика.

Систему нужно ремонтировать при возникновении таких неисправностей:

• появление скрипящих или свистящих звуков при надавливании на педаль;
• возникновение вибрации или толчков при переключении рычага МКПП;
• неполное включение или отключение сцепления, усложняющее управление автомобилем.

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

• гаечные ключи разных размеров;
• отвертка с длинной насадкой;
• оправка для регулировки ведомого шкива;
• монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.

Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.

После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют.

Устанавливают регулирующую оправку

Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.

Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.

Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.

Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости.
Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.

С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.

Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.

Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.

Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.

Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Как определить степень износа сцепления

Характерные признаки изношенного механизма сцепления:

• при переключении передач устройство издает громкие щелчки или даже грохот;
• педаль плохо реагирует на оказываемое давление;
• во время передвижения отсутствует плавность при отпускании педали;
• механизм заедает и не полностью включается/выключается, все это частенько сопровождается пробуксовкой.

Необходимо учесть, что при замене сцепления потребуется поменять все детали, включая подшипники выключения и опорный маховик. В противном случае взаимодействующие запчасти от разных производителей могут очень быстро прийти в негодность, что повлечет за собой повреждение всей трансмиссии.

Цены на устройства варьируются в диапазоне 5-20 тыс. руб. без учета монтажа на СТО. Помните, что в этом деле нельзя продешевить. По этой причине от вариантов ниже 10 тыс. руб. стоит отказаться, не раздумывая.

Техническое обслуживание

Одним из достоинств коммерческих двигателей является их неприхотливость и простота технического обслуживания. Двигатель не требует регулировки зазоров клапанов ГРМ, так как снабжен специальными гидрокомпенсаторами.

Замена моторного масла требуется после каждых 20 000 км пробега, а воздушный фильтр меняют не ранее 80 тыс. км пройденного пути. Интересно, что в автомобилях итальянского производства замену масла в двигателе рекомендуют проводить не ранее 40 000 км пробега. При этом объем заливаемого масла увеличен до 7 л.

Отвечая на вопрос: «Какое масло заливать в двигатель?», инженеры концерна Iveco рекомендуют использовать Urania Daily и Urania LD 5. По мнению отечественных специалистов возможно также применение моторных масел спецификации SAE 15W40 или SAE 5W30.

Устройство и компоненты сцепления ЗМЗ-409

Сцепление двигателей ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 — сухое, однодисковое, с диафрагменной нажимной пружиной, состоит из двух основных частей: нажимной диск в сборе и ведомый диск в сборе.Сцепление ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 1 — маховик; 2 — картер; 3 — ведомый диск; 4 — нажимной диск; 5 -диафрагменная нажимная пружина; 6 и 7 — опорные кольца; 8 — кожух сцепления; 9 — соединительные пружины; 10 — усилитель картера.

Нажимной диск (корзина) ЗМЗ–409 состоит из кожуха, нажимного диска, диафрагменной пружины и опорных колец.

Диск с кожухом соединен посредством девяти соединительных пластин по три штуке в пакете.

В двигателе ЗМЗ–409.10 применен ведомый диск, который состоит из фрикционных накладок, соединенных с диском посредством пружинных пластин, обеспечивающих осевую упругость, что необходимо для плавного включения сцепления и уменьшения износа фрикционных накладок.

Ведомый диск ЗМЗ–409 снабжен фрикционным гасителем крутильных колебаний, состоящим из шайбы, пружины и теплоизолирующей шайбы.

Наружный диаметр фрикционной накладки равен 225 мм, внутренний — 150 мм, толщина накладки — 3,5 мм. Размерность шлиц ступицы ведомого диска – 4×3×29 мм, число шлиц.

Особенности технического обслуживания сцепления двигателя ЗМЗ–409

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении.

Если это расстояние составляет менее 6 мм, то целесообразно снять ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском корзиной ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 целесообразно про-верять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Ремонт сцепления ЗМЗ–409

Разборка ведомого диска сцепления ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 производится в следующем порядке:

— приподнять один из усов тарельчатой пружины гасителя выше выступа шайбы демпфера и повернуть пружину на 45°;

— снять пружину, теплоизолирующую шайбу и шайбу демпфера со ступицы;

— высверлить три упорных пальца и вынуть шесть демпферных пружин;

— высверлить заклепки крепления фрикционных накладок;- высверлить заклепки крепления пружинных пластин к ведомому диску.

Разборка нажимного диска (корзины) сцепления производится в следующем порядке:

— высверлить три заклепки крепления соединительных пластин к кожуху и снять нажимной диск;

— высверлить три заклепки крепления соединительных пластин к нажимному диску и снять пластины;

— отогнуть 15 усов кожуха и снять нажимную диафрагменную пружину и опорные кольца.

Осмотр и контроль деталей сцепления ЗМЗ–409

После разборки детали сцепления необходимо тщательно промыть и подвергнуть внимательному осмотру, обратив особое внимание на отсутствие погнутости, изношенности, трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице, кожухе, опорных кольцах и на других деталях механизма. Фрикционные накладки ведомого диска необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм

Фрикционные накладки ведомого диска необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхности корзины и маховика ЗМЗ–409 при наличии на них задиров и кольцевых рисок можно исправить проточкой и шлифовкой.

Величина снятого при обработке слоя металла должна быть такой, чтобы толщина нажимного диска после обработки была не менее 14,0 мм, а толщина маховика — не менее 19 мм.

Сборка сцепления ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303

Сборка ведомого диска сцепления ЗМЗ–409 производится в следующем порядке:

— приклепать пружинные пластины к диску стальными заклепками;

— приклепать фрикционные накладки к пружинным пластинам алюминиевыми заклепками;

— установить диск и пластину демпфера на ступицу с пружинами и расклепать упорные пальцы;

Как проверить свободный ход на Патриоте

Проверять свободный ход штока в системе сцепления отечественного внедорожника осуществить можно, прибегнув к инструкции ниже:

1. На штоке присутствует так называемая оттяжная пружина, ее и следует снять. Для этого потребуется отсоединить крепление, которым вилка крепится к пружине, а затем отсоединить пружину от цилиндра.
2. На данном этапе проверки вам потребуется линейка, с ее помощью необходимо замерить свободный текущий ход штока. Дабы измерение было корректным, линейку следует разместить правильно. Следом рукой надо нажать непременно до упора на вилку и параллельно с этим поставить на линейке соответствующую метку. После отпускаем вилку и делаем еще одну отметку. Если измеренное расстояние, которое является свободным ходом, превысило норму в 1-3мм, тогда непременно требуется регулировка.

Когда вам удалось выявить свободный ход штока в непосредственно системе сцепления авто, то требуется всего лишь регулировка, а не как многие считают, замена главного цилиндра.

Дополнительное руководство по замене сцепления на УАЗ Патриот

Сложность с заменой сцепления когда-нибудь настигнет владельца УАЗа. При данных условиях начинают ломать голову насчёт качественного сцепления, который можно установить. Предоставляем вам дополнительное руководство по замене сцепления на автомобиле УАЗ Патриот.

В лучшем случае при повреждении сцепления сменить нужно весь набор, то есть диски, маховик, подшипник отключения. Профессионалы советуют также менять несущий подшипник маховика. Может произойти немедленно ещё один ремонт, если вы надумайте сохранить деньги и сменить только известный и нажимной шкив.

Вам понадобятся:

• Монтировка
• Отвёртка длинная
• Оправка
• Набор гаечных ключей

Что  нужно сделать

Обязательно машину лучше загнать на асфальтированную площадку. Следуя требованиям производителей авто, осуществляется демонтаж КПП совместно с кожухом СС. По направляющей сместите подшипник отключения СС вперёд. Далее демонтируется вилка отключения одновременно с шаровой основой и подшипник отключения. Визуально осмотрите муфту с подшипников, которая демонтируется из вилки.

Особенно рассмотрите положение связи с муфтой подшипника, основой вилки и механизмом поршня действующего цилиндра. На вилке обязательно не следует присутствовать признакам автоматических дефектов и остальных искажений или вам будет нужна замена элемента. Осуществите установку оправки перед откручиванием винтов, крепящие нажимной шкив.

Проводим это, с намерением во время демонтажа нажимного шкива известный компонент по ошибке не слетел. Придерживайте маховик от прокручивания, следом открутите шесть винтов, которые кожух нажимного шкива к маховику. После проведите демонтаж шкивов СС. Произведите визуальный осмотр компонентов после демонтажа на объект искажения и автоматических влияний. При условий, что на известном шкиве обнаружены какие-нибудь искажения, включая пробоины, то это не разрешается.

Ещё осуществите контроль фрикционных накладок. Сменяется известный шкив в той ситуации, если плоскость компонентов залита маслом или места объединения стали слабее. Потом следует осуществить диагностику надёжности закрепления демпферных пружинок, находящиеся в гнёздах ступицы известного шкива. При условии если эти пружины дали сбой либо они спокойно меняют местоположение, то шкив тоже необходимо заменить. Замена нажимного шкива машины производится в сборке, если вы разглядите ослабление заклёпочного объединения компонентов кожуха и самого диска.

В этот момент нужно взвесить качество и диафрагменной пружинки, тогда, когда на ней обнаружены признаки дефектов механики, то она уже не может быть использована. Места соединения пружинки с подшипником обязаны находиться в одном разделе и не должны иметь дефекты. Оцените после действующей области маховика и плиты шкива. На данных компонентах не разрешено наличие пробоин, углублений и различных признаков истирания. Весь мусор сдувается с маховика, далее разрешено применять компрессор. Демонтируется этот маховик для замены подшипника.

Несущий подшипник деформируется в разных ситуациях, либо этот элемент через некоторое время может зависнуть, что плохо повлияет на работу первичного вала. С помощью бородка выбиваем опорный подшипник. Запрессуйте новоявленный элемент так, чтобы она точно была установлена, утвердитесь в этом. Не нагружайте этот компонент ударными нагрузками, в особенности ударами молотка, в этом случае для запрессовки воспользуйтесь оправкой. Собственно до установки новой СС нужно исполнить контроль лёгкости смены расположения ведомого шкива по шлицам КПП УАЗ Патриот.

Замените поломанные элементы на новые и устранить причины заеданий. Маховик возвращаем на своё место и устанавливаем, потом осуществляем установку пыльника и кожуха СС. Устанавливаем на место стартер. Выполнив предыдущие пункты, начинаем устанавливать ведомый шкив, используя оправку. Устанавливаем нажимной шкив и закручиваем все винты

Уделите своё внимание тому, что закручивание болтов должно придерживаться размеренности остановки. До монтажа коробки скоростей союзно с кожухом промойте направленную втулку подшипника консистентной смазкой

Этой же смазкой промойте внутреннюю твердь муфты подшипника отключения, а также несущие глади вилки в области объединения компонента с кулачковой конструкцией поршня. Выполнив эти действия, можно устанавливать муфту на место, как и вилку, все пластины и КПП. После всего действия замены сцепления завершается. Главное — убедитесь в его работоспособности: выкручиваем винты закреплённого кожуха, демонтируем шкивы, старый подшипник выбиваем и устанавливаем нажимной шкив.

Основные неисправности и способы диагностики

Раздаточная коробка УАЗ Патриот отличается надежностью. Неисправности возникают при нарушении правил использования узла или в результате износа комплектующих. Ниже приведено описание частых поломок и способы их диагностики:

• Износ сальников. Смазка вытекает из устройства, что приводит к повышенному трению вращающихся деталей. Неисправность определяется визуально. Необходимо регулярно осматривать узел на предмет масляных потеков;
• Износ деталей. Об износе комплектующих свидетельствует увеличение шума в механизме при движении автомобиля;
• Поломка или расшатывание подшипников. Некорректная работа подшипников приводит к перекосу валов и выходу раздатки из строя. Поломка подшипников характеризуется хрустящим звуком, или заклиниванием механизма;
• Нарушение целостности зубьев шестерен. Характеризуется повышением шума, выбиванием пониженной передачи или заклиниванием узла.

Принцип работы прибора основывается на эффекте Холла, вследствие чего в устройстве отсутствуют подвижные части. В передней части изделия во впадине виден кончик соленоида — это металлический стержень с обмоткой, по которой пропускается слаботочный сигнал.

В раздаточной коробке на валу вращается специальный намагниченный диск, на минимальном расстоянии от которого находится стержень прибора. Изменение скорости вращения диска меняет величину магнитного потока, что изменяет характеристику тока в соленоиде. Сигнал поступает в микросхему, которая в свою очередь информирует схему управления спидометром на панели приборов автомобиля. Работа бесконтактного датчика скорости автомобиля УАЗ графически изображена в верхней части рисунка ниже.
