Надежные и легкоуправляемые гусеничные вездеходы добрыня для любого бездорожья

Практическое применение машины

Из видео видно, как вездеход Витязь на севере в условиях вечной мерзлоты, среди бескрайних пустынь с многометровой толщей снега с легкостью преодолевает огромные пространства, доставляя необходимые грузы и оборудование строителям и зимовщикам.

Благодаря уникальной конструкции плоскозвенчатых металлических гусениц, оказывающих минимальное давление на грунт, Витязь был и остается сегодня единственным и уникальнейшим вездеходом.

В 1995 году, во время боевых действий в Чечне, при распутице на дорогах, по которым не могла пройти боевая и обеспечивающая техника, из ленинградского военного округа по воздуху срочно перебрасываются вездеходы Витязь, которые подвозят боеприпасы.

Военные с восторгом констатируют неопровержимый факт: широкая гусеница вездехода оказывает минимальное давление на грунт, тем самым исключается срабатывание взрывателей противотанковых мин.

Витязь гусеничный вездеход, он же амфибия, он же болотоход, использовался при преодолении страшных последствий цунами 2004 года в южном полушарии земного шара, доставляя спасателей, врачей, лекарства, чистую питьевую воду и предметы первой необходимости населению пострадавшего региона.

Машина, напоминающая исполинскую змею при форсировании водных преград в Сибири и в других отдаленных уголках бескрайней России, не оставит зрителя спокойным и равнодушным.

Там, где не пройдут японские, немецкие, корейские или французские внедорожники, спокойно проползет русская гусеница: вездеход Витязь, равного которому лучшие заокеанские умы еще не придумали.

В наше время такую гусеничную технику можно приобрести. Сейчас на рынке представлены основные модели ВИТЯЗЬ ДТ-10П-1, ДТ-30П-1 технические характеристики которых представлены ниже.

Цена одной машины около 6 млн. рублей. На выбор предлагаются транспортеры с двумя отечественными двигателями В-46-5СУ и ЯМЗ-8401.10, а также с американским двигателем от компании Cummins, работающим в паре с английской трансмиссией Allison.

Если задастся вопросом, стоит ли иметь такую машину, то ответ не однозначный. Как правило, такие вездеходы приобретают крупные компании, работающие в дали от цивилизации, на девственных и мало освоенных землях, где без такой техники не обойтись.

Для компаний среднего и мелкого уровня двухзвенные вездеходы Витязь будут не выходы, так как слишком дорогие в эксплуатации и обслуживании. Для таких компаний больше подойдут вездеходы на шинах низкого давления.

Как устроен вездеход

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией фирмы «Allison».

Ходовая часть

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

Двигатель для болотохода

Мощность двигателя для болотохода следует подбирать в зависимости от предполагаемой нагрузки. В одном случае вполне подойдёт мотор от мотоблока, а в другом потребуется многосильный движок от автомобиля.

1. Мотоциклетный двигатель. Для поездок по бездорожью после проливного дождя такой мотор вполне подойдёт, но с большой нагрузкой, конечно, не совладает.
2. Автомобильный двигатель от «ЗАЗ», «Нива», «Ока», «ЛуАЗ», «буханки». Эти неприхотливые моторы вполне справятся с работой, если установить их на болотоход. Стабильно работают на разных режимах при низкой и высокой температуре воздуха.

История создания

Своими корнями ишимбайский снегоболотоход Витязь уходит в далекое прошлое, когда войска второго Белорусского фронта, на подступах к Берлину, форсировали реку Одер. В конце Великой Отечественной войны союзник СССР, США, имел на вооружении плавающие бронетранспортеры, а советские войска преодолевали водные преграды дедовскими методами, используя обычные плащ-палатки, заполненные опилками, понтоны, бревна и доски. Среди бойцов, переправлявшихся через Одер в районе Франкфурта, был молодой солдат Константин Осколков. Ему врезалось в память, как все оружие: пулеметы, минометы и ящики со снарядами солдаты, находившиеся по грудь в воде, выносили на себе.

Количества погибших бойцов той переправы через реку, неизвестно никому. Спустя годы, Константин Осколков, окончив технический ВУЗ по автомобильному строению, приступил к созданию большегрузного вездехода для транспортировки ракетных установок, как того хотел товарищ Сталин. За рубежом впервые о машине заговорили 16 июня 1971 года, когда директору ЦРУ в специальном донесении сообщили, что в Советском Союзе прошли испытания большегрузного транспортера-болотохода, способного преодолевать труднопроходимые районы тундры, снежные пустыни Крайнего Севера и Антарктиды.

Гусеничный вездеход Витязь планировалось выпускать для нужд министерства обороны СССР. В городе Ишимбай, который находится Башкирии, для производства этой машины за четыре года был построен завод. Но в 1981 году, когда были выпущены первые машины, оборонная промышленность от Витязей отказалась, так как основной упор в те годы делался на танки.

Оказавшись не востребованным в военных целях, плавающие вездеходы стали широко использоваться в народном хозяйстве. 1986 год стал для производителей гусеничной машины решающим. Тогдашний генеральный секретарь ЦК КПСС М.С. Горбачев заявил всему миру о сокращении производства вооружения в СССР. Неимоверными усилиями завод, производивший двухзвенные вездеходы, удалось отстоять, но выпуск их был значительно сокращен.

Вездеход МТЛБ — когда впервые появился

Проект вездехода был создан в конструкторском бюро Харьковского тракторного завода ХТЗ, предполагалось одновременное производство стандартной модели МТЛ и бронированного армейского аналога МТЛБ. Предприятие свернуло сборку транспортера ГТТ (который передали на Рубцовский машиностроительный завод) и в 1964 г. отгрузило первые партии техники. Гражданская версия была собрана ограниченной партией из-за загрузки ХТЗ.

Краткое сравнение характеристик МТЛБ и ГТТ:

Групповой эксплуатационный комплект для МТЛБ состоит из:

Приспособлений ; Инструмента; Приборов. Приспособления Приспособления для спрессовки ведущего колеса; Приспособления для напрессовки ведущего колеса; Приспособления для спрессовки опорного катка; Приспособления для напрессовки опорного катка; Приспособления для спрессовки направляющего колеса; Комплект конусов – предназначен для установки крышек в сборе с уплотнительными манжетами; Трос -100-сб 104 – 15 штук – для буксировки неисправной техники; Приспособление для снятия гидро­амортизатора с верхнего пальца; Приспособление для выпрессовки нижнего пальца гидроамортизатора 165-100-сб118; Приспособление для выпрессовки торсионного вала; Стрелка 765-100-124 для установки балансира на определён­ный угол закрутки торсионного вала; 15

Устройство вездехода

Этот вездеход амфибия создавался специально для рыбаков, охотников и путешественников, которым постоянно приходится преодолевать сложные препятствия в условиях бездорожья. Устройство машины достаточно простое, т. к. она построена на прочной металлической трехосной раме, по бокам которой расположены 6 колес (по 3 с каждой стороны), объединяющихся гусеничным протектором шириной 40 см. Существует 5 различных моделей снегоболотохода:

1. Мини.
2. Макси.
3. Транспортер.
4. Сафари.
5. Булат.

В зависимости от модификации вездеходы Добрыня могут вмещать от 1 до 5 человек, располагающихся на передних и задних сидениях машины. Производитель предлагает модели 3 цветов:

• мокрый асфальт;
• камуфляж;
• зеленый.

Вес болотоходов составляет 600, 650 и 700 кг в зависимости от модели и дополнительного оснащения. Все машины оснащены электрическим стартером и вариатором, облегчающим процесс управления автотранспортным средством.

Размеры снегоболотоходов Добрыня

На всех вездеходах установлен мост автомобиля ВАЗ 2105, кроме модели Булат, построенной на колесной базе ГАЗ 3110. В зависимости от модификации, болотоходы оснащаются топливными баками, вместимостью от 6,5 до 20 л.

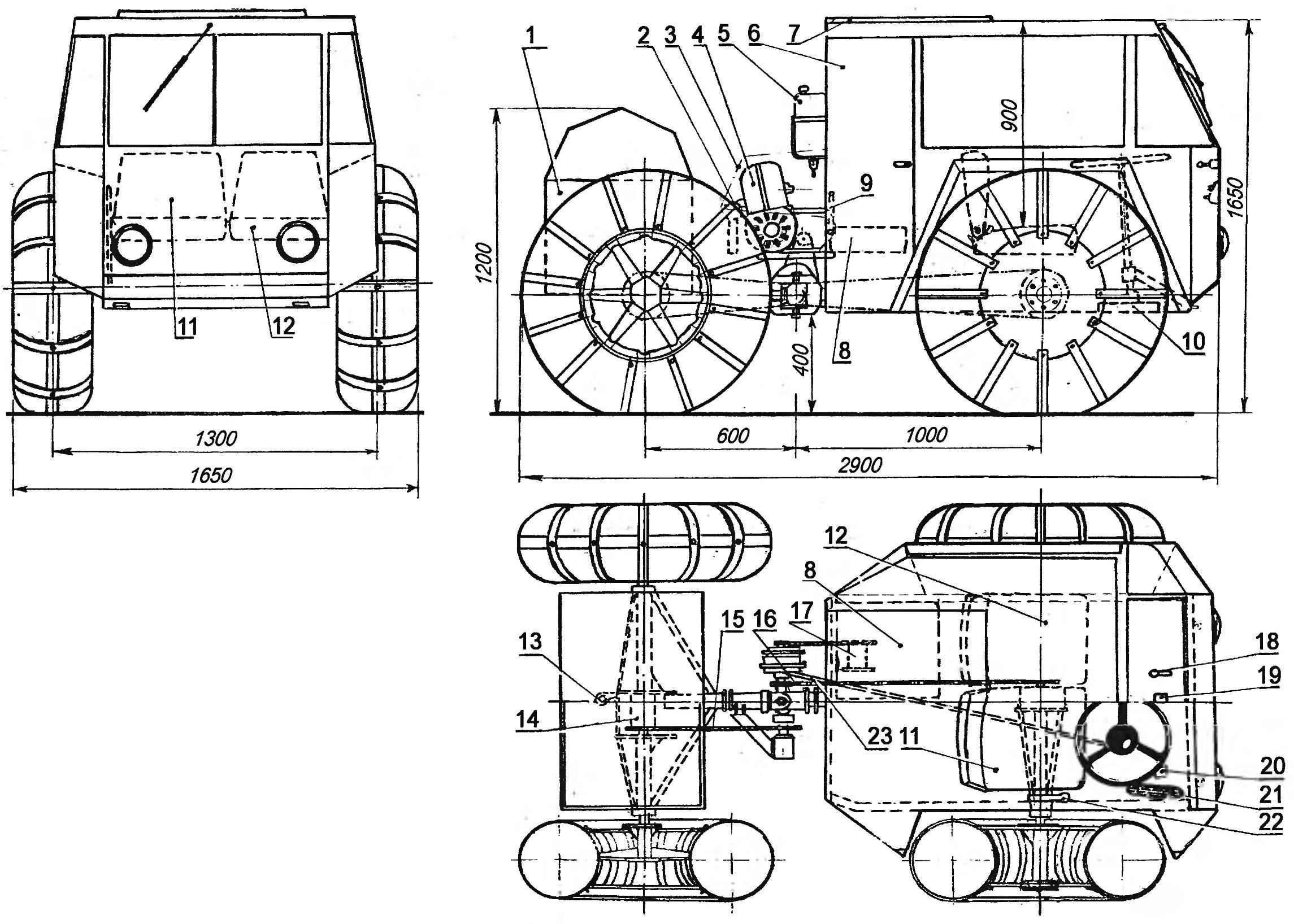

Чертежи

На многочисленных интернет-сайтах можно найти чертежи вездехода Добрыня, которые позволят собрать машину своими руками. Все они содержат точные размеры конструкции, а также инструкцию по изготовлению снегоболотохода, с помощью которой можно сконструировать машину на основе имеющегося колесного агрегата автомобиля ВАЗ.

В Мире Моторов

Наиболее подходящим транспортом для использования в суровых условиях климата Сибири и Крайнего Севера, а также в песках, лесах и бездорожье Дальнего Востока является двухзвенный вездеход “Витязь”. Большая грузоподъемность и грузовместимость машины прекрасно сочетается с высокими показателями маневренности и проходимости в дорожных и климатических условиях повышенной сложности. Кроме того, он отлично справляется с ролью амфибии. Снегоболотоход производства ОАО МК “Витязь” создан по уникальной схеме, которая предусматривает прицепное соединение двух сварных герметичных корпусов, именуемых звеньями.

1. Первое звено представляет собой кабину для экипажа из 4-7 человек, оснащенную автономными системами вентиляции и обогрева, а также отсек для двигателя и трансмиссии. 2. Второй корпус-звено многофункционален – здесь может бить размещен кузов с тентом, кузов платформа для монтажа различного оборудования и др.

Кроме того, производитель предусмотрел возможность оборудования первого звена кузовом с тентом или же кузовом-платформой.

Роль силового агрегата вездехода отведена V-образному многотопливному дизельному двигателю с турбонаддувом и непосредственным впрыском топлива, способному работать при температуре окружающей среды от + 40 °C до – 50 °C. Пуск двигателей возможен двумя способами – при помощи электростартера либо пневмопуском. Возможность запуска двигателя при температуре воздуха до -50 °C обеспечивается комбинированной системой подогрева, посредством принудительной циркуляции масла и жидкости. В качестве опции снегоболотоход может быть оснащен дизельным мотором ЯМЗ-840 или же “Cummins”.

Базовые технические характеристики вездеходов “Витязь”

• снаряженная масса – 28 т;
• грузоподъемность – до30 т;
• максимально возможная длина перевозимого груза – 6 м;
• количество мест для экипажа – 4-7 чел.;
• мощность двигателя – 710 л. с.;
• запас хода без дозаправки – 500 км;
• максимальная скорость по суше – 37 км/ч;
• максимальная скорость по воде – 4 км/ч;

Использование четырехступенчатой КПП с гидродинамическим трансформатором обеспечивает плавное изменение крутящего момента, с учетом сопротивления движению. А блокируемый дифференциал позволяет выбрать наиболее подходящий режим движения, в зависимости от дорожных условий. Тормозная система транспортера является практически безотказной, ввиду применения ленточных тормозов плавающего типа с пневмоприводом, а также дублирующих механических тормозов первого звена. При необходимости, производитель устанавливает на вездеход шестиступенчатую коробку автомат.

Одной из главных особенностей транспортера “Витязь” является дистанционно управляемое складывание звеньев в двух плоскостях, которое осуществляется посредством применения дополнительных гидравлических цилиндров. Кстати говоря, данные пневмоцилиндры с принудительной блокировкой используются также, в качестве вспомогательных поворотных механизмов, что значительно увеличивает маневренность машины. Таким образом, вездеход с легкостью может преодолевать рвы шириной до 4 метров и 1,5-метровые стенки.

Благодаря использованию четырех резинометаллических гусеничных обводов, удельное давление на грунт существенно уменьшатся и соответственно, увеличивается проходимость снегоболотохода. Независимая торсионная подвеска мягких опорных катков обеспечивает более мягкое движение машины. Для смягчения ударов и рывков в различных элементах ходовой части используется резина и полиуретан, что в большой степени увеличивает ресурс механизмов.

Ввиду своей высокой проходимости и многофункциональности, вездеходы “Витязь” большой популярностью пользуются при проведении различных спасательных операций в экстремальных условиях, ставших следствием стихийных бедствий. В условиях снежных заносов, наводнений, завалов, бездорожья транспортеры применяются для эвакуации пострадавших и доставки спасателей, продовольствия, медикаментов и оборудования.

Модельный ряд вездеходов Витязь

Конструкторы МК » Витязь» на базе легендарного вездехода ДТ-10, изначально разработанного для армейского использования, на сегодняшний день существенно расширили модельный ряд на базе сочленного гусенечного снегоболотохода. Линейка моделей насчитывает более 30 модификаций. Это и транспортные вездеходы как например ДТ-7П, и топливозаправщик ДТ-30Ц, и даже передвижной жилой комплекс ДТ-30ПЖ

Особенно хочется заострить внимание на плавающем вездеходе ДТ-2П, грузоподъемностью до 2 тонн, имеющем в основе уникальное сочленении от взрослого собрата — вездехода Витязь
