Устранение ошибки p0136 toyota rav4 / aca30, aca33, aca38 ala30

Как исправить

Перед тем, как перейти к диагностике неполадки и ее исправлению, можно попробовать сбросить ошибку с помощью диагностического сканера. В качестве альтернативы можно снять клемму с аккумулятора на 10-20 секунд — такое действие удалит ошибку из памяти ЭБУ. Если при последующем сканировании она появляется вновь, то нужно искать механическое повреждение проводки или самого устройства.

Последовательность проверки и исправления ошибки выглядит следующим образом.

Нужно демонтировать датчик из моторного отсека. Как правило, он располагается под масляным фильтром рядом с датчиком масла. Сняв датчик, следует осмотреть его на предмет загрязнений — зачастую проблемы с низким сигналом вызваны отложениями моторного масла, налетом из-за окисления или банальной грязью на разъеме. Удаление загрязнения может исправить появившуюся ошибку.
Для последующей проверки понадобится мультиметр. С его помощью необходимо проверить уровень сопротивления самого датчика, которое должно составлять не менее 5 Ом. Если показатели ниже, то придется заменить устройство.
Также при помощи мультиметра нужно удостовериться, что нет разрыва в цепи. Если «прозвон» проводки показывает нарушение целостности проводки, то провода придется заменить.
При отсутствии мультиметра можно проверить работу датчика при помощи необычного способа. При подключенном датчике на холостых оборотах мотора необходимо ударить по двигателю. Работоспособный датчик передаст информацию ЭБУ, которая воспримет удар как детонацию и даст команду на изменение угла зажигания, что снизит уровень оборотов мотора. Подобный метод действует не на всех моделях автомобилей.

Если все показатели в норме, а сброс ошибки не привел к ее исчезновению, то проблема может крыться в неправильной работе программного обеспечения электронного блока управления. Для решения этой неполадки необходимо диагностировать ЭБУ на специальном стенде.

Как правило, серьезные проблемы с датчиком детонации проявляются не только диагностикой ошибки с кодом P0327. Выход из строя измерителя или разрыв в цепи проявляется в диагностике и других ошибок:

P0325 — «Неисправность в цепи датчика детонации»;
P0326 — «Выход за пределы допустимого диапазона сигнала датчика детонации»;
P0328 — «Выходное напряжение датчика детонации выше порогового значения».

Причины появления этих ошибок идентичны, так что обычно они появляются целым «букетом». Неисправность обычно заключается в загрязнении датчика и разъема, выходе из строя измерителя или в разрыве электроцепи. Методы решения проблемы также схожи.

После того, как проблема решена, следует обязательно удалить ошибку из памяти электронного блока управления. Для этого можно использовать диагностический сканер с соответствующим программным обеспечением, или использовать способ с отсоединением клемм аккумулятора.

Что делать, если возникла ошибка P0130

Как можно понять из описания проблемы, факторов, которые приводят к ошибке P0130, не так много. Соответственно, водитель или мастер могут избавиться от неисправности, выполнив следующий алгоритм действий, чтобы определить причину проблемы и устранить ее:

Первым делом нужно проверить провода, которые питают первый лямбда зонд (установленный до катализатора);
Если питание по проводам поступает, внимательно осмотрите на наличие коррозии, повреждений, нагара, загрязнения и других дефектов разъем датчика кислорода;
Далее рекомендуется проверить напряжение между сигнальным проводом лямбда зонда и массой. Для этого нужно подключить к ним щупы вольтметра. Если датчик кислорода исправен, его напряжение будет находиться на уровне около 0,45 Вольт (если вольтметр показывает другое число, рекомендуется уточнить значение напряжения для конкретной модели автомобиля, поскольку оно может отличаться);
Также рекомендуется при помощи омметра проверить сопротивление нагревателя датчика кислорода (два белых провода). Показатель сопротивления будет варьироваться от 2 до 10 Ом, в зависимости от модели автомобиля. Точное значение можно узнать из документации к датчику;
Если проблема не связана с проводкой и датчиком кислорода, нужно проверить датчик массового расхода воздуха и герметичность выпускного коллектора, возможно требуется заменить прокладки. Обязательно диагностируйте наличие подсоса в цепи после расходомера.

В зависимости от того, какая проблема была установлена в ходе диагностики, необходимо провести соответствующие ремонтные работы:

При проблемах с проводкой: найти место обрыва и устранить неисправность;
При трещине в выпускном коллекторе: выполнить необходимые работы для создания герметичности (сварка или замена неисправного элемента);
При поломке датчика: заменить датчик

Здесь важно отметить, что не стоит экономить на датчике кислорода и приобретать дешевый китайский аналог оригинального лямбда зонда, поскольку часто с ними возникают проблемы. Также не рекомендуется устанавливать так называемую «обманку» и прошивать ЭБУ

Она может избавить от ошибки P0130, но позже возникнут другие неисправности.

Выполнив необходимые действия для устранения ошибки P0130, следует дать некоторое время поработать мотору в различных режимах (особенно в тех, в которых загоралась индикация Check Engine) и сбросить ошибку.

Чаще всего ошибка P0130 диагностируется на автомобилях Opel, Kia, Hyundai, Subaru и Ford.

(435 голос., средний: 4,55 из 5)

Как устранить или сбросить код неисправности P0136

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0136:

Заменить неисправный датчик.
Устранить короткое замыкание, обрыв или высокое сопротивление в сигнальной цепи O₂.
Убрать подсос воздуха.

Диагностика и решение проблем

Необходимо считать все сохраненные данные и коды ошибок с помощью сканера OBD-II. Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля. Чтобы выяснить, появляется ли код P0136 снова.

Проверить напряжение датчика кислорода в режиме реального времени, используя сканер. Чтобы выяснить, работает ли датчик надлежащим образом. Осмотреть электрические провода и разъем датчика кислорода, на предмет коррозии и наличия повреждений.

Проверит датчик кислорода на предмет загрязнения жидкостью и наличия повреждений. Протестировать выхлопную систему на предмет утечки отработавших газов, при необходимости устранит все присутствующие утечки.

Что означает ошибка p0132?

Двигатель внутреннего сгорания воспламеняет углеводородное топливо (HC), смешанное с кислородом (O2), используя полученную энергию для вращения двигателя.

Поток выхлопных газов в идеале состоит из воды (H2O), углекислого газа (CO2) и непрореагировавшего азота (N2). К сожалению, из-за несоответствий в работе двигателя, температуры воздуха и топлива, состава топлива и ряда других факторов химия выхлопных газов может быть далека от идеальной.

Например, чрезмерная температура в цилиндре может привести к образованию оксидов азота (NO и NO2). Чрезмерно высокое отношение топливно-воздушной смеси (ТВС) может привести к повышению уровня несгоревшего углеводорода. Другие условия могут привести к образованию окиси углерода (CO), озона (O3) и твердым частицам размером менее 10 мкм или 2,5 мкм (PM2,5 и PM10).

Чтобы уменьшить эти выбросы от сгорания, модуль управления двигателем (ECM, PCM) контролирует температуру воздуха и топлива, массу и расход всасываемого воздуха, частоту вращения и нагрузку двигателя и многое другое для точной настройки соотношения ТВС, фаз газораспределения, тактов зажигания и другое.

Тем не менее, даже этих элементов управления недостаточно для предотвращения образования некоторых вредных выбросов. Поэтому последний шаг — это трехкомпонентный каталитический нейтрализатор. Химический фильтр, который преобразует вредные выбросы в более безопасные соединения.

Несгоревшие выбросы HC и PM2,5 и PM10 объединяются с CO, O3, O2 для производства H2O и CO2. Контроллер сравнивает показания датчика кислорода до и после катализатора для контроля его работы.

Передний датчик кислорода перед катализатором используется в основном как обратная связь для точной настройки количества топлива, но также используется ЭБУ для проверки нейтрализатора.

При обычной работе контроллер увеличивает и уменьшает количество топлива, всегда пытаясь сделать отношение ТВС 14,7:1, используя датчики кислорода для проверки.

Нормальные показания кислородного датчика обычно колеблются несколько раз в секунду — высокий / низкий сигнал. Если катализатор работает должным образом, датчики кислорода с подогревателем (HO2S) практически не будут колебаться.

Каждые несколько секунд контроллер будет подавать топлива выше или ниже нормы, на что датчики кислорода будут реагировать, показывая более высокое или более низкое напряжение, чем обычно.

Если каталитический нейтрализатор исправен, показания нижнего/второго датчика кислорода практически не меняются. Если же напряжение второго датчика O2 изменяется в то же время, что и напряжение переднего, ЭБУ определяет, что катализатор не работает должным образом, и активирует ошибку, связанную с функцией нейтрализатора.

Однако, прежде чем ЭБУ сможет контролировать катализатор, он должен получить подтверждение, что передний и задний датчики кислорода работают правильно. Для этого контроллер проверяет нагреватель и сигнальные цепи на правильное напряжение и сопротивление.

Банк 1 и Банк 2 говорят о том, какой это блок цилиндров, левый или правый, если это V-образный двигатель. Банк 1 всегда содержит цилиндр № 1.

Датчик 1 или Датчик 2 относится к положению датчика до или после катализатора. Датчик 1 находится перед, а датчик 2 — после нейтрализатора.

Что нужно проверить

Проверьте датчик кислорода с помощью диагностического сканера или адаптера ELM327 с программой Torque. Когда обороты двигателя увеличиваются, сигнал меняется на «богатый», затем, когда обороты снижаются и топливо отключается, датчик показывает «бедный». После этого сигнал возвращается в нормальное состояние.

Если код P0131 вызван механическими причинами, такими как подсос воздуха, пропускающий продувочный клапан или клапан рециркуляции отработавших газов, вероятно, будут другие симптомы, включая плавающий холостой ход и отсутствие тяги.

Могут присутствовать другие коды, относящиеся к клапану EGR или продувочному клапану. Эти ошибки должны быть проверены в первую очередь.

Визуальный осмотр включает проверку разъёма датчика на наличие коррозии или ослабленных штифтов. Жгут проводов ДК надо осмотреть на предмет возможного повреждения от контакта с выхлопом или другими деталями.

Если проводка в порядке, нужно проверить с помощью мультиметра напряжение и сопротивление датчика. Напряжение должно быть ниже 1 В, а сопротивление соответствовать спецификации производителя.

ОПИСАНИЕ МОНИТОРА

Активное управление соотношением воздух-топливо
Обычно ECM выполняет регулирование соотношение воздух-топливо с обратной связью так, что выходное напряжение датчика соотношения воздух-топливо (A/F) указывает уровень соотношения воздух-топливо, приблизительно равный стехиометрическому. Помимо обычных средств управления соотношением воздух-топливо, данный автомобиль оборудован средствами активного управления. ECM выполняет активное управление соотношением воздух-топливо для определения неисправностей, связанных с каким-либо износом трехкомпонентного каталитического нейтрализатора (TWC) и подогреваемого кислородного датчика (HO2) (см. рис. ниже).
Активное управление соотношением воздух-топливо выполняется в течение приблизительно 15-20 секунд во время движения при прогретом двигателе. Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если ECM определяет неисправность, регистрируется один из следующих кодов DTC: DTC P0136 (ненадлежащее выходное напряжение), P0137 (обрыв) и P0138 (короткое замыкание).
Ненадлежащее выходное напряжение датчика HO2 (DTC P0136)
Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если датчик не работает должным образом, колебания выходного напряжения незначитальны. Например, если во время активного управления соотношением воздух-топливо напряжение датчика HO2 не понижается до менее 0,21 В и не повышается до более 0,59 В, ECM определяет, что выходное напряжение датчика не соответствует номинальному диапазону, и регистрирует код ошибки P0136.

Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика (Ошибка P0137 или P0138)
Во время активного управления соотношением воздух-топливо блок ECM вычисляет способность сохранять кислород* трехкомпонентного каталитического нейтрализатора (TWC), принудительно регулируя соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным. Если в цепи датчика HO2 имеется обрыв или короткое замыкание или если выходное напряжение датчика значительно снижается, значение способности сохранять кислород чрезмерно завышено. Выходное напряжение датчика НО2 не меняется, даже если ECM продолжает принудительно регулировать соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным.
Если во время активного управления соотношением воздух-топливо заданное соотношение является обогаещенным, но выходное напряжение датчика HO2 составляет менее 0,21 В (обеднение), ECM рассматривает это как чрезмерно низкое выходное напряжение датчика и регистрирует ошибку P0137. Если во время активного управления соотношением воздух-топливо заданное соотношение является обедненным, но выходное напряжение датчика HO2 составляет более 0,59 В (обогаещение), ECM рассматривает это как чрезмерно высокое выходное напряжение датчика и регистрирует ошибку P0138.
УКАЗАНИЕ:
Ошибка P0138 также регистрируется, если выходное напряжение датчика HO2 превышает 1,2 В в течение более 10 секунд.

*: TWC имеет способность сохранять кислород. Способности нейтрализатора сохранять кислород и очищать отработавшие газы взаимосвязаны. ECM определяет износ каталитического нейтрализатора на основании вычисленного значения способности сохранять кислород.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0136 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi (Ауди а6)
BMW
Chery (Чери Тигго)
Chevrolet (Шевроле Круз, Орландо)
Citroen (Ситроен С5)
Daihatsu
Fiat
Ford (Форд Мондео, Таурус, Фокус, F-150)
Honda
Hyundai (Хендай Акцент, Гетц, Санта фе, Соната, Элантра, ix35)
Infiniti (Инфинити i30)
Jeep (Джип Вранглер, Гранд Чероки)
Kia (Киа Оптима, Рио, Соренто, Спортейдж)
Lexus (Лексус rx300)
Lifan (Лифан Бриз)
Mercedes (Мерседес w203)
Mitsubishi (Митсубиси Аутлендер, Галант, Каризма, Лансер, Монтеро, Паджеро, Эклипс)
Nissan (Ниссан Максима)
Opel (Опель Астра, Вектра, Зафира, Корса, Мерива)
Peugeot (Пежо 206, 307, 406)
Renault (Рено Дастер, Логан, Меган, Сценик, Флюенс)
Skoda (Шкода Йети, Октавия)
Ssangyong
Subaru (Субару Импреза, Форестер)
Suzuki
Toyota (Тойота Авенсис, Камри, Королла, Ленд Крузер, Прадо, Приус, Рав4, Рактис, Хайлендер)
Volkswagen (Фольксваген Гольф, Пассат)
Volvo
ВАЗ 2107
Газель
Лада Гранта, Калина, Ларгус
Уаз

С кодом неисправности Р0136 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0036, P0105, P0130, P0133, P0138, P0150, P0151, P0152, P0156, P0158, P0170, P0171, P0141, P0140, P0174, P0302, P0325, P0403, P0420, P0443, P0500, P0600, P1128, P1131, P1151, P1400, P1401.

Ошибка P0136 указывает на неисправность электрической цепи датчика кислорода 2 (банк 1).

Что означает код P0030?

Датчик кислорода выше по потоку (O2S) расположен перед каталитическим нейтрализатором. Он используется для определения концентрации кислорода в выхлопных газах. Эта информация используется PCM для управления воздушно-топливной смесью двигателя. Датчик сравнивает количество кислорода в выхлопе с окружающим воздухом (в датчике имеется отверстие, которое подвергается воздействию атмосферы). Он генерирует соответствующее напряжение, которое передается на PCM. Затем PCM контролирует импульс инжектора на основе этого значения.

Современные автомобили используют подогреваемый кислородный датчик (HO2S). Эти датчики содержат нагревательный элемент, который быстрее доводит датчик до рабочей температуры. Это позволяет PCM быстрее использовать входные сигналы для более точного контроля топлива и снижения выбросов. На цепь нагревателя подается питание через реле, которое замыкается при запуске двигателя. PCM контролирует цепь нагревателя и включит контрольную лампу двигателя, если обнаружит проблему.

Код P0030 означает неисправность цепи нагревателя датчика кислорода O2 (ряд 1, датчик 1). Это указывает на то, что PCM обнаружил проблему с датчиком кислорода блока 1. Банк 1 относится к той стороне двигателя, которая имеет цилиндр № 1. Банк 2 находится на противоположной стороне двигателя. Если у вас есть четыре цилиндра, будет только один банк.

Типичный датчик кислорода с подогревом

(Любезно предоставлено: Easterncatalytic.com)

Замечания:«Неисправность цепи» указывает на наличие неисправности в цепи управления, а не на неисправность датчика или другого компонента. С помощью кодов «Неисправность цепи» замена датчиков и компонентов в затронутой цепи почти никогда не решит проблему, поскольку, как предполагает код, проблема заключается в схема, Такое различие между «цепью» и «датчиком / компонентом» очень помогает всем, кто пытается диагностировать код неисправности схемы, поскольку оно значительно сужает список возможных причин.

Причины кодов «Неисправность цепи» практически такие же, как и для «Разомкнутых цепей», т. Е. Сломанная проводка, плохое соединение между электрическими разъемами или ранее отремонтированная проводка, потеря заземления, которое препятствует протеканию тока, перегоревшие предохранители, неисправные реле, неисправные переключатели. или любой из множества других проблем и проблем, которые препятствуют протеканию тока через проводку. Такие проблемы, как высокое / низкое / прерывистое напряжение, могут устанавливать код «Неисправность цепи» в некоторых приложениях. Кроме того, коды «Неисправность цепи» могут также указывать на проблему с отрицательным током управления / расхода, а также на проблемы с неисправными или неисправными PCM (модулями управления силовой трансмиссией), хотя отказ модуля управления является редким событием.

ОПИСАНИЕ

УКАЗАНИЕ: Датчик 2 обозначает датчик, установленный в задней части трехкомпонентного каталитического нейтрализатора (TWC) и расположенный далеко от двигателя.

Для достижения высокой степени очистки отработавших газов от оксида углерода (CO), углеводорода (CH) и оксида азота (NOх) применяется трехкомпонентный каталитический нейтрализатор. Для наиболее эффективного использования TWC необходимо точно регулировать топливную смесь, так, чтобы ее состав постоянно соответствовал стехиометрическому соотношению воздух-топливо. Чтобы ECM мог более точно рассчитать соотношение воздух-топливо, применяется подогреваемый кислородный датчик (HO2).

Датчик HO2 расположен после TWC и определяет концентрацию кислорода в отработавших газах. Нераздельная конструкция датчика и подогревателя, подогревающего чувствительную часть, позволяет определять концентрацию кислорода даже при очень низких объемах воздуха на впуске (низкая температура отработавших газов). Когда топливовоздушная смесь становится обедненной, концентрация кислорода в отработавших газах возрастает. Датчик НО2 информирует ECM об обеднении топливовоздушной смеси после прохождения через TWC (выдавая низкое напряжение, менее 0,45 В). И наоборот, когда топливо-воздушная смесь обогащается, и соотношение воздух-топливо становится выше стехиометрического, концентрация кислорода в отработавших газах уменьшается. Датчик НО2 информирует ECM об обогащении топливовоздушной смеси после прохождения через TWC (выдавая низкое напряжение, более 0,45 В). Подогреваемый кислородный датчик обладает свойством резко изменять выходное напряжение, когда соотношение воздух-топливо близко к стехиометрическому. На основании дополнительной информации датчика НО2 блок ECM определяет, каково соотношение воздух-топливо после прохождения через TWC, и соответствующим образом регулирует продолжительность впрыска. Tаким образом, если датчик HO2 не работает должным образом вследствие внутренних неисправностей, ECM не может компенсировать отклонения от исходного соотношения воздух-топливо.

Что за ошибка p0131?

Ошибка P0131 сообщает о неисправности в кислородном датчике (датчик 1, банк 1). Также он называется подогреваемым кислородным датчиком или A/F сенсором. Ошибка означает, что блок управления двигателем обнаружил неправильное, низкое, напряжение лямбда- зонда или неправильное соотношение топливо- воздушной смеси.

Ошибка P0131 может быть вызвана несколькими причинами:

Неисправный датчик кислорода;
Поврежденная проводка датчика кислорода или не надетые разъемы;
Короткое замыкание в проводке;
Неправильные показания датчика температуры охлаждающей жидкости;
Неисправность подогревателя датчика кислорода;

Чаще всего причиной этой ошибки является сам датчик кислорода, вышедший из строя от возраста и износа.

Условия формирования

Чтобы ошибка Р0130 записалась и сохранилась в памяти блока управления, параллельно выдавая сопутствующие симптомы, должен быть выполнен определённый сценарий.

Это условия, при которых формируется ошибка, и её регистрирует ЭБУ автомобиля. Речь идёт о выполнении такого сценария.

Когда от контроллера кислорода не поступает информация, то есть значения меняются слишком медленно, данные ошибочные, и это продолжается 60 секунд и дольше, тогда ошибка записывается в памяти блока управления.

Примерно через 10 секунд после записи ошибки с кодом Р0130 в память электронного блока, на приборной панели появляется всеми нелюбимый индикатор чек. То есть Check Engine, рекомендующий автомобилисту в самое ближайшее время проверить состояние двигателя. Ведь в нём наблюдаются какие-то неисправности.

Выполнение соответствующих условий позволяет при сканировании памяти электронного блока управления обнаружить соответствующую проблему.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

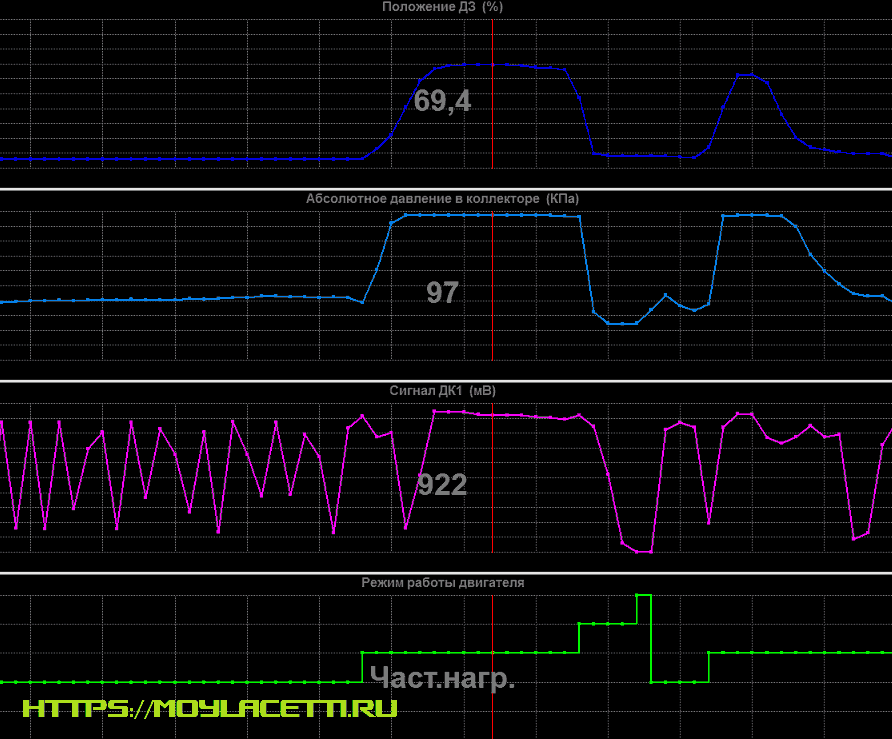

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения – как работает лямбда зонд.

Как объясняют работу лямбда зонда – “исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ” Всё! А нужно примерно так – “исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя”. Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы – “Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?”, “Мой лямбда зонд периодически падает до нуля. Замена?”, “Лямбда зонд падает в 0. Это же не нормально?”

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

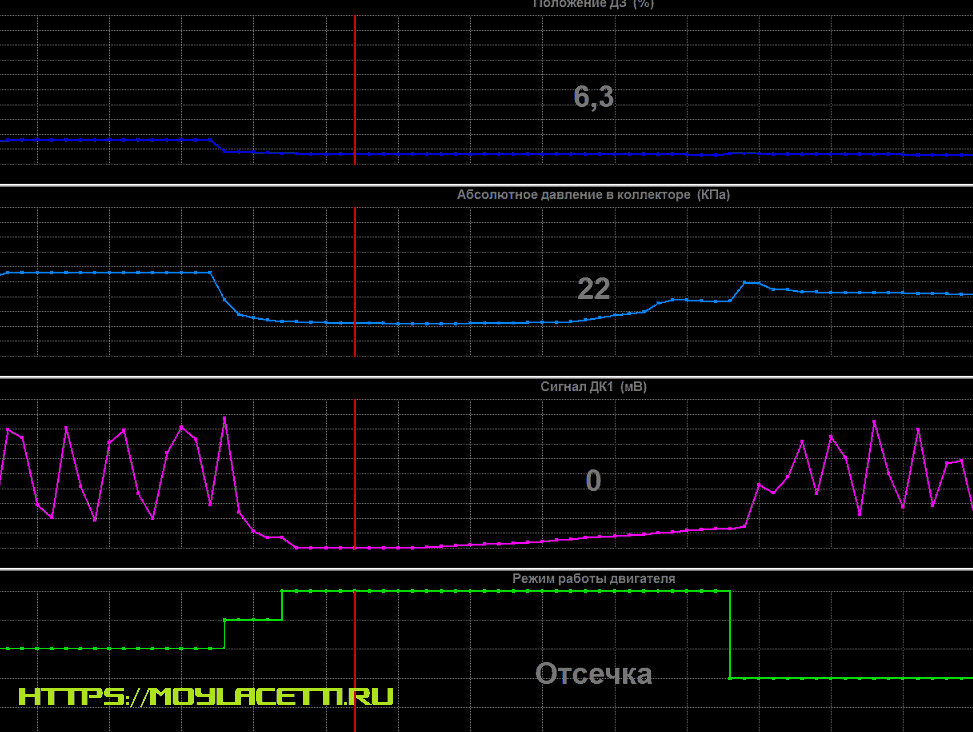

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного “гения калибровок”.

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

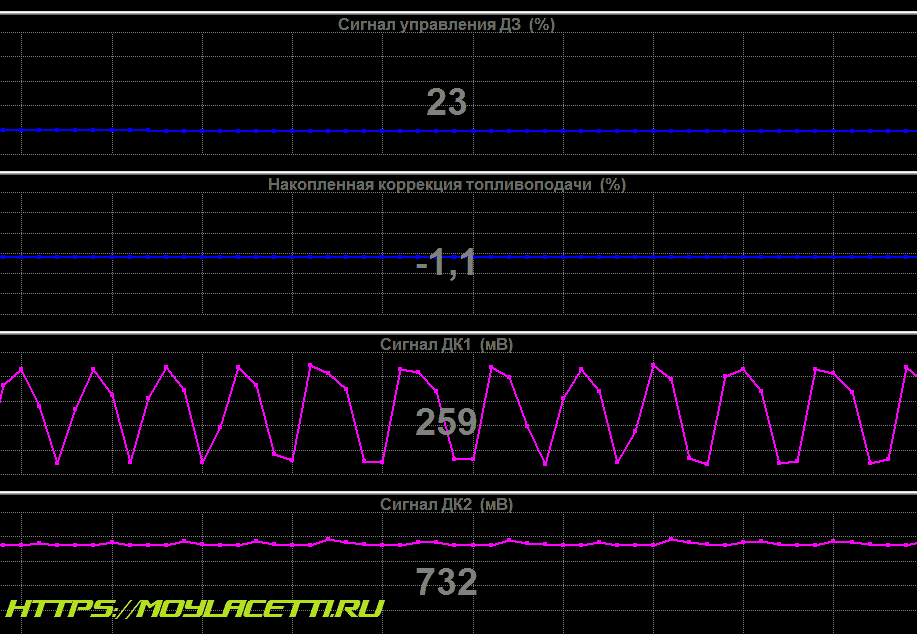

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

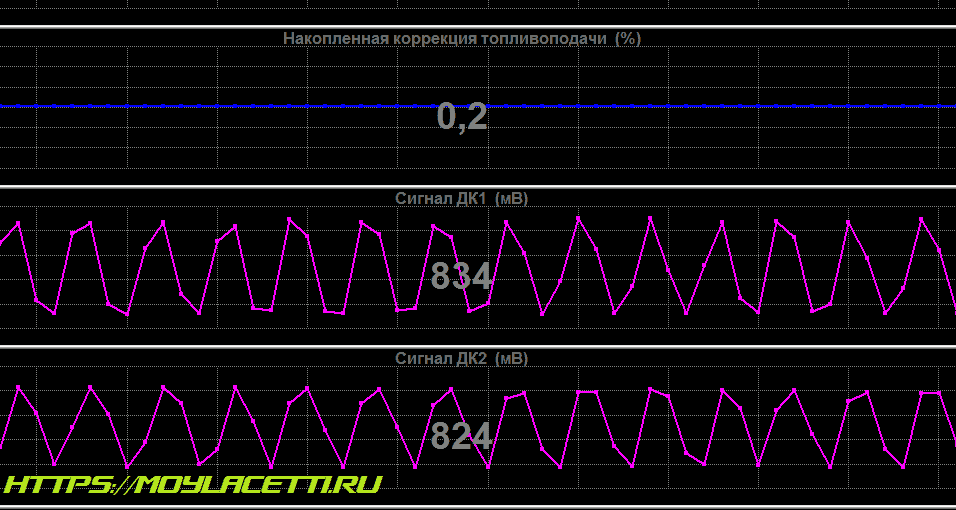

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме “Тест датчика кислорода”. Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

Как проявляет себя такая неисправность

Датчик кислорода 1, банк 1 установлен перед катализатором (после 1-го выпускного коллектора в V-образном двигателе). Он предназначен для контроля концентрации кислорода в сгораемых газах сразу после выпускного коллектора. Контроль качества сгорания производится по остаточному количеству кислорода.

Пропорционально ему формируется электрический сигнал, который подается на блок управления двигателя. Блок управления в свою очередь на основании этих данных корректирует параметры зажигания, впрыска топлива, состава рабочей смеси для уменьшения количества кислорода в выхлопных газах. Таким образом обеспечивается минимальный расход топлива, высокие экологические характеристики двигателя.

В случае отсутствия сигнала в цепи датчика кислорода (О2) возможны следующие проявления неисправности:

значительное увеличение потребления топлива на единицу пути (до 50%);
неравномерные обороты двигателя;
проблемы при запуске двигателя, особенно на горячую;
потеря мощности двигателя, приемистости;
увеличение концентрации вредных веществ в выхлопных газах;
появление характерного запаха топлива из выхлопной трубы;
внезапная остановка двигателя.

При появлении данных симптомов индикаторная лампа «CHECK ENGINE» может не срабатывать, поэтому следует в обязательном порядке выполнить компьютерную диагностику двигателя. Данная ошибка относится к стандартным кодам ОBD II, и может диагностироваться простейшим ELM327 устройством.
