Ошибка p0335 - датчик “a” положения коленчатого вала - неисправность электрической цепи

ПОЗИЦИОННЫЕ ДАТЧИКИ

Датчики эффекта Холла обычно представляют собой трехпроводные датчики, которые выдают прямоугольный цифровой сигнал, который отправляется на ICM или ЭБУ. Смотрите фото 5.

Фото 5

Поскольку датчики с эффектом Холла производятся во многих различных конфигурациях, достаточно сказать, что датчик с эффектом Холла действует как электрический выключатель, для которого требуется внешний источник питания и заземление для формирования прямоугольной формы включения-выключения. В отличие от магнитных датчиков сопротивления, датчики Холла не зависят от скорости вращения вала для генерации сигнала.

https://youtube.com/watch?v=zRlOqO1pK24

Устранение ошибки

Подобная ошибка считывается в электронных мозгах автомобилей отечественного производства. Сюда можно отнести такие модели как Lada Priora, Lada Granta, Chevrolet Niva, автомобили типа ВАЗ 2114 или Lada Kalina.

Сделать самостоятельно это можно путём сброса имеющихся ошибок в памяти автомобильного устройства. Есть два варианта. Одни используют диагностический сканер и сбрасывают ошибки через него. Другие просто отключают минусовую клемму от АКБ на 15-20 секунд, а затем возвращают ещё на место.

Скинув ошибки, создайте условия, при которых P0327 опять может появиться. Для этого просто вернитесь к разделу с описанием условий для возникновения такой ошибки.

Если проблема не в программном обеспечении и действительно присутствуют определённые неисправности в цепи или в самом датчике детонации, тогда нужно действовать согласно инструкции. Пошагово можно попытаться своими силами решить проблему.

Начать стоит с проверки контроллера детонации на возможные загрязнения. Снимите датчик, проверьте, нет ли дефектов и мусора на разъёме и на самом корпусе. Убедитесь в отсутствии признаков окисления контактов, наличия следов масла и пр. Любое загрязнение может препятствовать нормальной передаче корректного сигнала. Если загрязнения есть, очистите их. Сделать это можно любыми чистящими жидкостями, которые не разрушают пластик.
Устранив загрязнения или убедившись в их отсутствии, возьмите мультиметр. Подключите его к электроцепи между детонационным датчиком и самим электронным блоком.
Если в цепи есть обрыв, то вероятнее всего ошибка с таким кодом P0327 будет не единственной. К ней в памяти ЭБУ присоединятся и другие ошибки, присутствующие в диапазоне от 0325 до 0328.
Проверьте устройство на предмет его исправности. Проще всего сделать это путём установки нового исправного устройства. После его подключения сбрасываются ошибки и создаются условия для повторной записи кода в память электронного автомобильного блока. Если ошибка не появилась после второго драйв-цикла, проблема крылась в неисправном контроллере.
Если отсутствует возможность подключить новый датчик, снимите старый, сделайте замеры внутреннего сопротивления. В нормальном состоянии показатели сопротивления должны составлять примерно 5 Ом. Делается проверка обычным многофункциональным мультиметром. Только не забудьте перевести устройство в режим измерения сопротивления. Если данные будут меньше 5 Ом, тогда датчик сломан и требует замены.

Дополнительно мультиметр позволяет выполнить диагностику по параметрам напряжения. Для этого нужно подключить щупы к выводам и постучать около крепления контроллера. Так вы искусственно создадите необходимую вибрацию. Если датчик работает, тогда на дисплее мультиметра должно отображаться изменение выходного напряжения.

Чаще всего при использовании одного из рассмотренных методов найти причину проблем с автомобильным двигателем удаётся, и работа датчика детонации возвращается в свой привычный режим.

Но бывает так, что ни один из методов не срабатывает. Тогда понять природу происхождения ошибки 0327 помогут только специалисты автосервиса. Они подключат ЭБУ к специальному стенду и комплексно проверят его работу. Всегда остаётся вероятность того, что появление ошибки связано именно с проблемами в программном обеспечении. В случае с отечественными автомобилями это вряд ли неожиданность.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

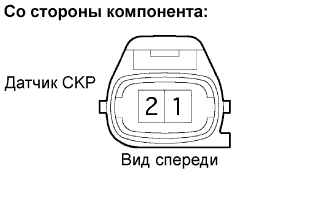

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

К выводам датчика положения коленвала нужно подсоединить щупы;
Запустить программное обеспечение;
Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Что означает код P1337?

Код ошибки OBD II P1337 — это код производителя, который определяется производителем автомобиля Honda как «Датчик положения коленчатого вала 2 отсутствует сигнал» или иногда как «Датчик колебаний частоты вращения двигателя (об / мин) отсутствует» и устанавливается, когда PCM (Powertrain) Модуль управления) не может обнаружить сигнал от датчика положения коленчатого вала.

Хотя основная цель датчика положения коленчатого вала состоит в том, чтобы генерировать сигналы запуска зажигания, которые преобразуются в искры зажигания системой зажигания, и импульсы инжектора системой впрыска топлива, у него также есть другая, не менее важная задача. Эта вторичная задача состоит в том, чтобы обнаруживать пропуски зажигания через небольшие колебания частоты вращения коленчатого вала, вызванные пропусками зажигания, отсюда и ссылка на колебания частоты вращения двигателя в альтернативном определении.

С точки зрения принципов работы датчики коленчатого вала обычно имеют тип эффекта Холла, который генерирует сигналы ВКЛ / ВЫКЛ, когда зубья во вращающемся кольце реактора проходят перед чувствительным элементом в датчике. Это похоже на то, как работают датчики скорости вращения колёс, но в случае датчиков положения коленчатого вала кольцо реактора, которое работает вместе с датчиком, имеет зазор между двумя зубцами, который вдвое больше расстояния между всеми остальными зубьями.

Когда кольцо реактора вращается, этот зазор создает сигнал, который заметно отличается от сигналов, создаваемых другими зубьями, и PCM использует этот уникальный сигнал в качестве контрольной точки, на которой основывается искра зажигания и импульс топливной форсунки для цилиндра № 1. Все остальные искры зажигания и импульсы инжектора рассчитываются как с этой точки в направлении вращения, так и по алгоритму, который подсчитывает отдельные сигналы, генерируемые кольцом датчика / реактора.

Однако, в зависимости от количества зубьев на кольце реактора, PCM может использовать каждый сигнал для генерации искр зажигания и импульсов инжектора. Однако в некоторых системах PCM может подсчитывать все сигналы, генерируемые при каждых двух оборотах двигателя, а затем делить это число на предварительно запрограммированное число, чтобы вычислить точный момент подачи искр и импульсов впрыска в каждый отдельный цилиндр, независимо от частоты вращения двигателя. в любой момент.

Если нет пропусков зажигания, даже пропусков зажигания, которые не обнаруживаются, кроме как с помощью диагностического оборудования, двигатель будет вращаться с постоянной скоростью. Однако даже незначительный дисбаланс давления сжатия, объемов впрыскиваемого топлива или интенсивности искр зажигания между цилиндрами может привести к небольшим изменениям частоты вращения коленчатого вала, что, в свою очередь, приведет к небольшим изменениям частоты сигналов ВКЛ / ВЫКЛ, генерируемых датчик положения коленчатого вала.

Если такое изменение превышает типичное значение около 2% от скорости коленчатого вала в течение одного цикла двигателя, PCM распознает наличие пропуска зажигания и в результате установит соответствующий код пропуска зажигания и в результате загорится сигнальным огнем. Однако, если PCM не сможет обнаружить какой-либо сигнал от датчика положения коленчатого вала во время запуска (т. Е. До запуска двигателя), он обнаружит, что не может генерировать искры зажигания и импульсы топливной форсунки, и он установит код P1337 (и, возможно, загорится). сигнальная лампа) в результате.

Как исправить

Перед тем, как перейти к диагностике неполадки и ее исправлению, можно попробовать сбросить ошибку с помощью диагностического сканера. В качестве альтернативы можно снять клемму с аккумулятора на 10-20 секунд — такое действие удалит ошибку из памяти ЭБУ. Если при последующем сканировании она появляется вновь, то нужно искать механическое повреждение проводки или самого устройства.

Последовательность проверки и исправления ошибки выглядит следующим образом.

Нужно демонтировать датчик из моторного отсека. Как правило, он располагается под масляным фильтром рядом с датчиком масла. Сняв датчик, следует осмотреть его на предмет загрязнений — зачастую проблемы с низким сигналом вызваны отложениями моторного масла, налетом из-за окисления или банальной грязью на разъеме. Удаление загрязнения может исправить появившуюся ошибку.
Для последующей проверки понадобится мультиметр. С его помощью необходимо проверить уровень сопротивления самого датчика, которое должно составлять не менее 5 Ом. Если показатели ниже, то придется заменить устройство.
Также при помощи мультиметра нужно удостовериться, что нет разрыва в цепи. Если «прозвон» проводки показывает нарушение целостности проводки, то провода придется заменить.
При отсутствии мультиметра можно проверить работу датчика при помощи необычного способа. При подключенном датчике на холостых оборотах мотора необходимо ударить по двигателю. Работоспособный датчик передаст информацию ЭБУ, которая воспримет удар как детонацию и даст команду на изменение угла зажигания, что снизит уровень оборотов мотора. Подобный метод действует не на всех моделях автомобилей.

Если все показатели в норме, а сброс ошибки не привел к ее исчезновению, то проблема может крыться в неправильной работе программного обеспечения электронного блока управления. Для решения этой неполадки необходимо диагностировать ЭБУ на специальном стенде.

Как правило, серьезные проблемы с датчиком детонации проявляются не только диагностикой ошибки с кодом P0327. Выход из строя измерителя или разрыв в цепи проявляется в диагностике и других ошибок:

P0325 — «Неисправность в цепи датчика детонации»;
P0326 — «Выход за пределы допустимого диапазона сигнала датчика детонации»;
P0328 — «Выходное напряжение датчика детонации выше порогового значения».

Причины появления этих ошибок идентичны, так что обычно они появляются целым «букетом». Неисправность обычно заключается в загрязнении датчика и разъема, выходе из строя измерителя или в разрыве электроцепи. Методы решения проблемы также схожи.

После того, как проблема решена, следует обязательно удалить ошибку из памяти электронного блока управления. Для этого можно использовать диагностический сканер с соответствующим программным обеспечением, или использовать способ с отсоединением клемм аккумулятора.

Возможные причины загорания функции «чек»

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

Плохое топливо. Метод устранения довольно прост — сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода.

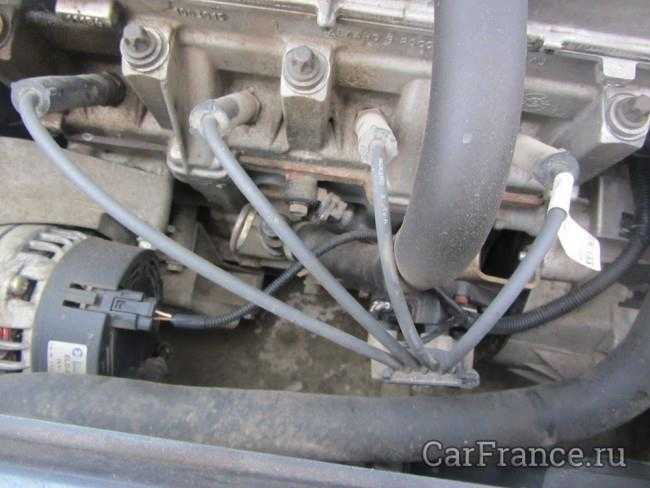

Двигатель 21116 (высоковольтные провода, щуп масла)

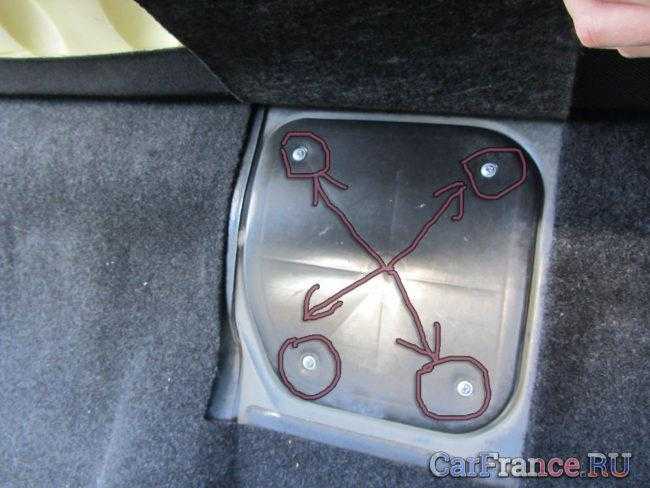

4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Сброс ошибки без использования адаптера (колхозный способ)

Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.

Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать выработавший свой ресурс, светодиод.

Устройство датчика коленвала

Коленчатый вал: это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.

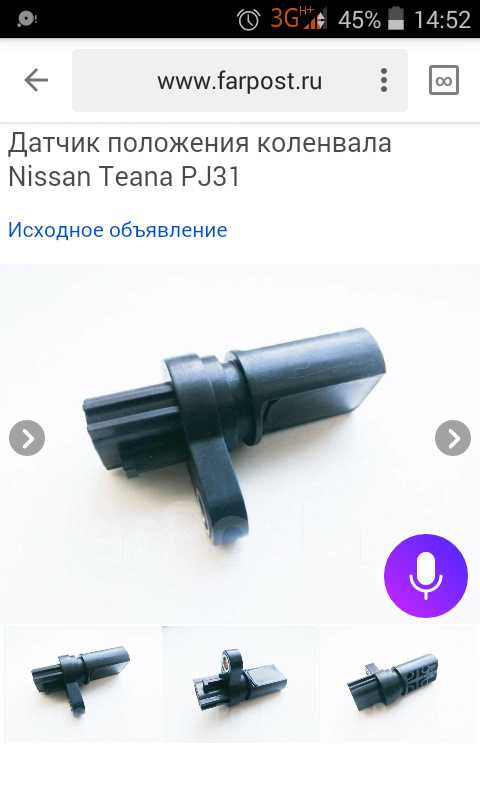

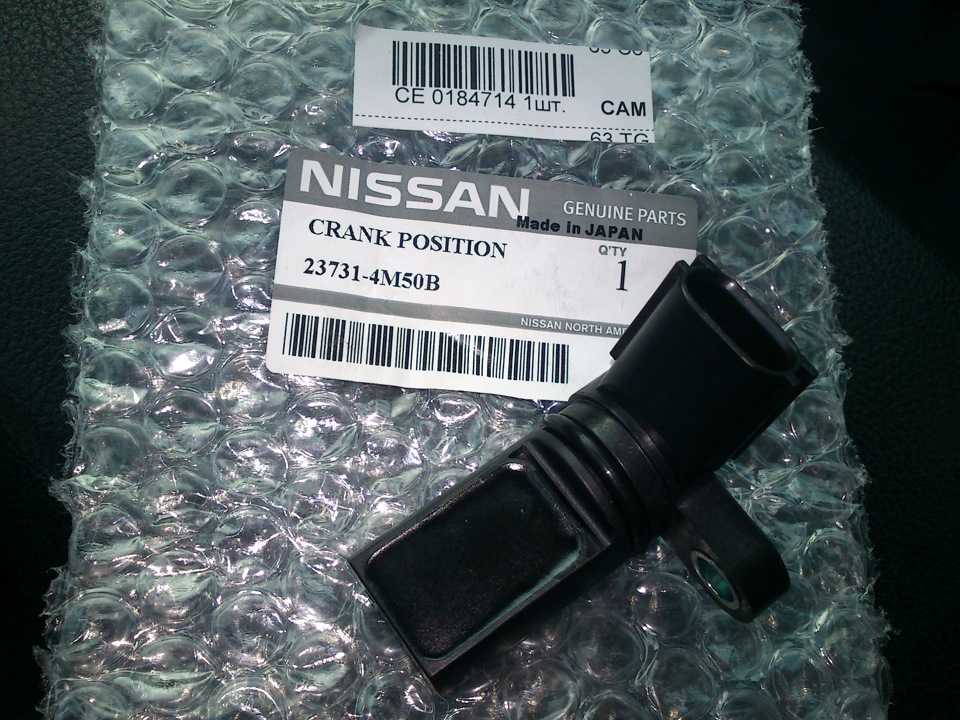

Датчик положения коленвала (ДПКВ): это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод диск синхронизацииОптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

Угол поворота распредвала;
угол опережения зажигания;
объем подачи топливной смеси;
Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Методы диагностики ДПКВ

Метод проверки омметром

Мультиметр используется следующим образом:

Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
Прикасаемся щупами к концам датчика и смотрим показания.

Проверка показателей индуктивности

Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

Диагностика с помощью осциллографа

К выводам датчика положения коленвала нужно подсоединить щупы;
Запустить программное обеспечение;
Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Источник

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Проверка состояния системы

Проблемными узлами в данном случае могут быть датчик скорости (на переднеприводных машинах устанавливается на подшипнике ступицы, на заднеприводных — на коробке передач или дифференциале), приборный щиток (панель, электронная ее часть), система бортового управления (ЕСМ в английской аббревиатуре). Перед проверкой желательно убедиться, что спидометр в машине работает правильно. В этом нетрудно убедиться, совершив короткую поездку.

При возникновении кода ошибки P0500 необходимо выполнить следующие действия:

С помощью специального диагностического оборудования проверяется, исправен ли датчик скорости. Если соответствующего оборудования нет, то можно установить на машину заведомо рабочий датчик аналогичной модели.
С помощью мультиметра проверить, не замкнута ли цепь между входным сигналом датчика и его массой или проводом питания (часто именно из-за нарушения изоляции происходит короткое замыкание в цепи, и соответственно, некорректная работы датчика и всей системы).
С помощью диагностического прибора выяснить, приходит ли несколько раз в секунду по сигнальному кабелю формирующее напряжение от датчика. Причем первые несколько секунд связь может быть прервана, однако потом вновь восстановлена.
Проверяется соединение между датчиком и его массой.
Если датчик четырехпроводный, то также проверяется целостность четвертого провода с помощью мультиметра.

Обратите внимание, что при трогании и остановке автомобиля на месте связь с датчиком прерывается, а непосредственно в движении восстанавливается. Поэтому процесс проверки выполняется по определенному алгоритму

Снимаем датчик

Любой инжекторный мотор оснащен датчиками, их много, расположены они в каждой модели и марке по разному, я покажу на примере самой распространенной отечественной марки ВАЗ-2110 где он располагается.

Нужный нам датчик крепится на кронштейне, кронштейн расположен на корпусе масляного насоса, «лицевой» стороной он направлен на зубья шкива коленвала (синяя стрелочка). Колодка проводов подключена к датчику сзади (колодка отмечена красной стрелочкой).

Напоминаю, что датчик является электронным компонентом, поэтому, прежде чем его трогать, нужно обесточить цепь. Для этого мы снимаем плюсовую клемму с аккумулятора.
Какие могут быт неприятности, если забить на это? От замыкания проводки и до выхода из строя компьютера, в общем разгильдяйство обойдется дорого!

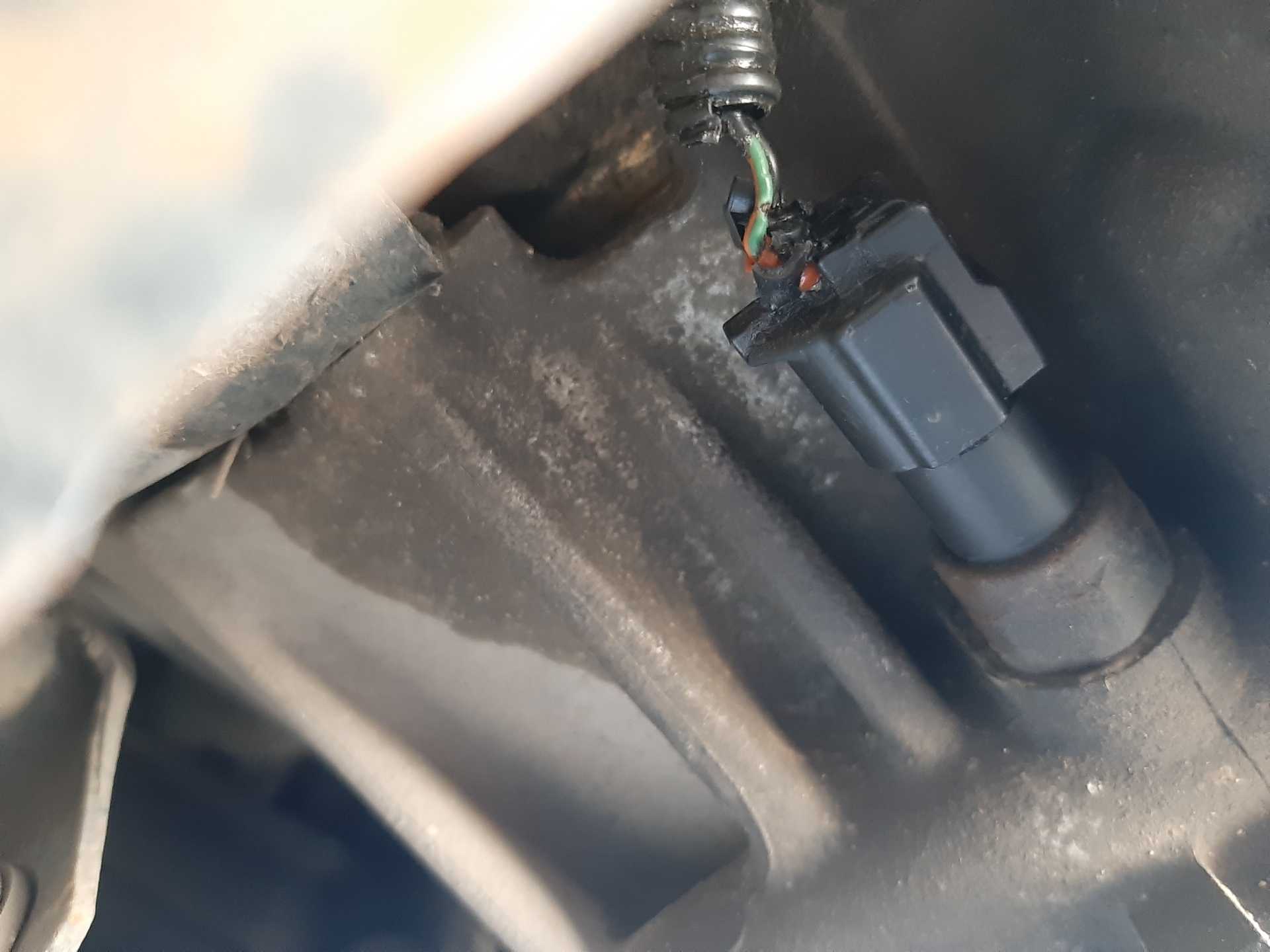

После этого можно рукой отжать фиксатор, которым колодка укреплена в разъёме, и снять ее. Аккуратность буден не лишней, я сам видел, как ломают фиксаторы грубым, чрезмерным нажатием.

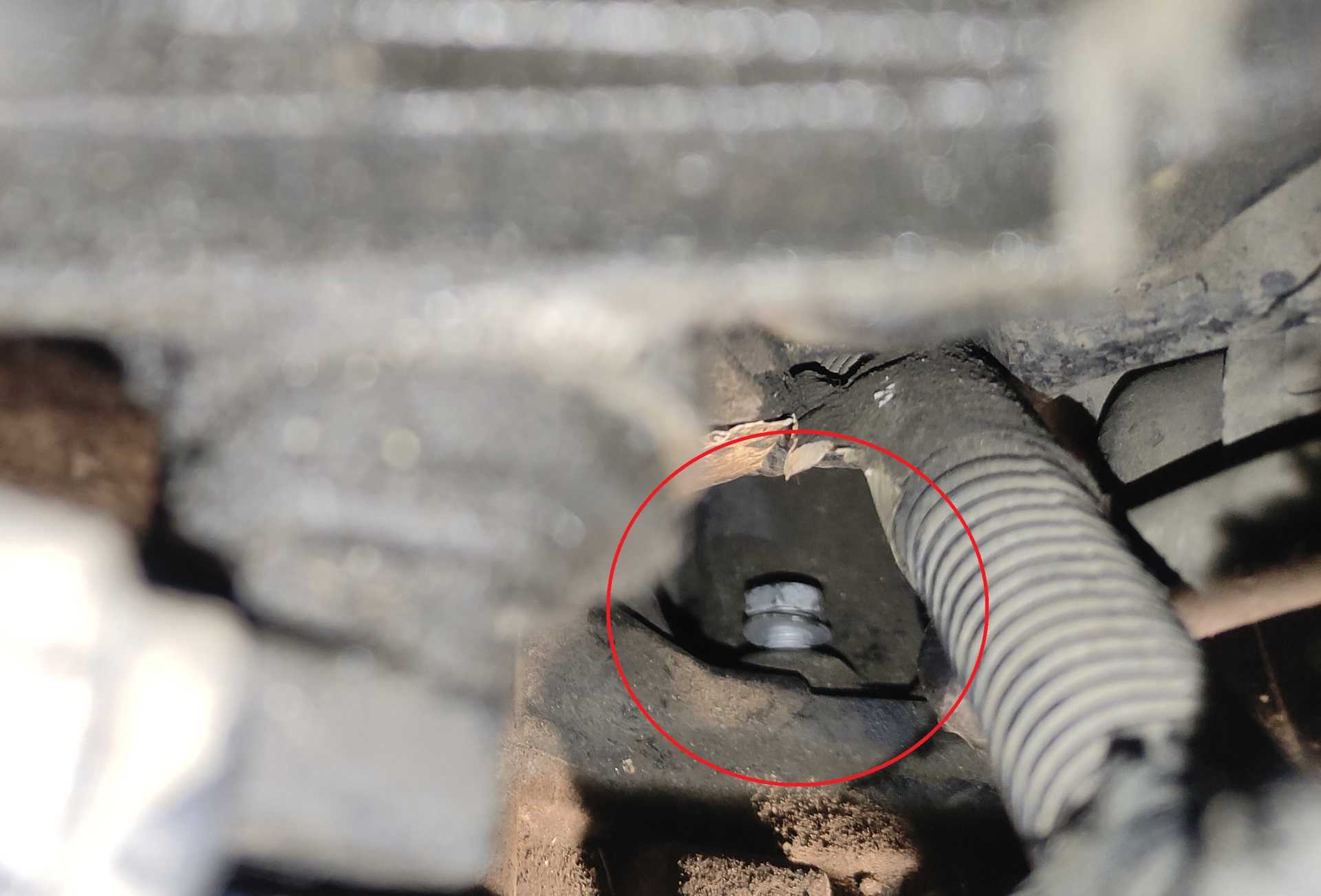

Затем нам нужно выкрутить крепящий болт, и снять датчик.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
2. запустить программу для диагностики;
3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

1. мультиметр имеющий функцию измерения индуктивности;
2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
3. мегаомметр;
4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.
