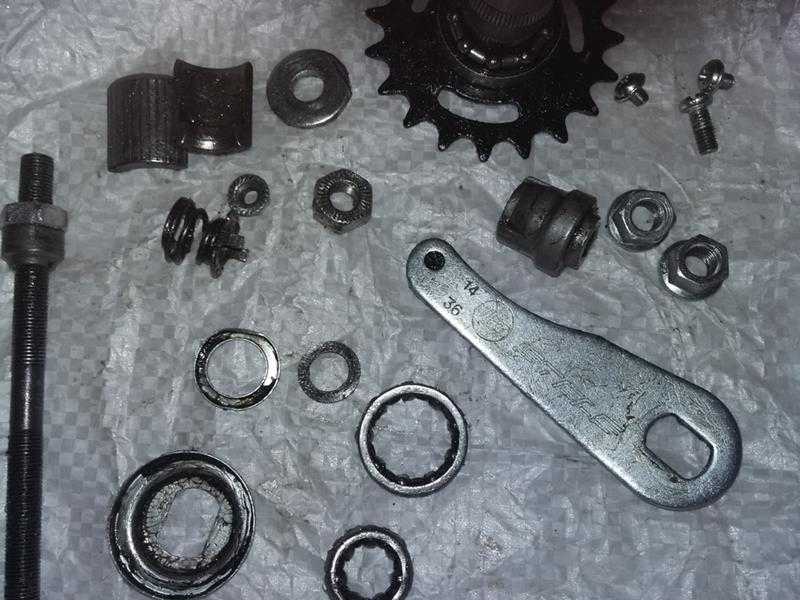

Как правильно собрать втулку заднего колеса велосипеда с ножным тормозом

Взгляд в прошлое

История развития, которую был вынужден пройти петух на велосипеде, очень интересная. Она начинается ещё с первых рам, что производились из стали и обладали значительным весом. В те времена переключатель передач крепился напрямую, ведь сплав железа, из которого производилась рама, обладал гибкостью и стойко переносил механические повреждения. С тех пор прошло достаточно много времени, и нравы изменились. Современные рамы производятся из углеволокна или алюминия, что обладают малым весом, но великолепной пространственной жёсткостью. Однако этим материалам приходится рассчитываться за свои преимущества хрупкостью — в случае приложения сконцентрированных точечных усилий они теряют свою целостность и разрушаются. Именно для того, чтобы избежать столь печальных последствий, и стали изготавливать велосипедный петух, обладающий меньшей прочностью, чем основная конструкция, к которой он крепится, — рама. В некоторых случаях эта расходная деталь помогает сохранить и работу заднего переключателя — после удара фиксатор ломается, и комплектующие не получают повреждений. Это сокращает не только финансовые расходы велосипедиста, но и способствует более технологичному и качественному обслуживанию средства передвижения.

Устройство

Сейчас сформированы некоторые стандарты, которые, к сожалению, поддерживаются частично. Была попытка унифицировать точку посадки петуха в раму (если речь не идёт о специализированных изготовленных на заказ). Паз же для крепления переключателей отличается от двух стандартных производителей – SRAM и Shimano, почти все прочие подстраиваются под лидеров отрасли.

Виной всему устройство рамы – у каждого производителя и у каждой модели своя геометрия, наклон, объём доступного места для закрепления кронштейна. В итоге, ни о какой взаимозаменяемости речь не идёт – покупаем под конкретную модель. Иной раз нужной модели не оказывается, поэтому в крупных городах есть фирмы, которые занимаются резкой металла. Заказываем у них, желательно сразу несколько штук (про запас).

Петухи для велосипедов бывают съёмными и несъёмными. Во втором случае кронштейн есть, но он отделим от рамы весьма условно – резким ударом. Починить такой тип можно только приварив отбитый элемент.

Устройство передней втулки

Устройство передней втулки.

Самой массивной деталью передней втулки является ее корпус, который может быть изготовлен по-разному. В первом случае он представляет собой одно целое с чашечками, во втором – центральную трубку и две чашечки – это составные детали втулки. Сверху на чашечки с каждой стороны напрессованы фланцы с отверстиями, куда вставляются спицы.

Внутренняя часть втулки состоит из оси, шариковых подшипников, расположенных с обеих сторон, конусов, предохранительных крышек, шайб, контргаек и гаек, с помощью которых ось крепится к вилке велосипеда.

Составными элементами шариковых подшипников являются чашечное углубление, шарики и конус. Шарики могут ставиться по одному, а в некоторых случаях бывают в специальных обоймах, называемых сепараторами.

Конусы накручиваются на ось, причем один из них должен оставаться неподвижным, для чего накручивается до упора. Другой накручивается до тех пор, пока не отрегулируется зазор в подшипниках. Зазор регулируется путем вращения конуса. Оба конуса имеют правую резьбу и дополнительно фиксируются контргайками.

Чашечные углубления и конус изготавливаются из сталей высокой прочности, прошедших термическую обработку.

Советы по сохранению петуха велосипеда

Даже если велосипед упадет не на ходу, но на правую сторону, он вполне может повредить или сломать деталь петуха. Будьте осторожны, оставляя его на парковке, убедитесь, что он находится в устойчивом положении и не подвержен падению.

Во время срочной остановки, когда вам нужно положить велосипед, а вокруг нет опоры – кладите его на левый бок.

Особое внимание стоит проявить, когда вы проезжаете опасные участки пути, ведь любая неровность с правой стороны может обернуться тем, что петух сломается. На сложных участках рекомендуют по максимуму уменьшить прокрутку педалей

Следите за тем, чтобы цепь всегда оставалась на самой большой звездочке, не соскакивая с нее.

Совершая остановку, будьте бдительны и старайтесь не допустить столкновения с велосипедистом, который едет позади. В таких ситуациях держатели часто выходят из строя при ударе.

Придерживайтесь основных пунктов осторожного обращения с вашим двухколесным другом. В свою очередь он не станет доставлять вам хлопот, а только преумножит приятные мгновения в поездке без поломок

Как точно настроить задний переключатель скоростей

Периодически владельцам велосипедов приходится выполнять и точную настройку заднего переключателя скоростей. Как правило, такая работа проводится в следующих случаях:

проводился ремонт, регулировка или полная замена элементов цепной передачи;
на двухколесное транспортное средство были установлены новые тросики и их рубашки;
на велосипед были установлены низкокачественные тросики, и они постоянно растягиваются при работе.

В таком случае регулировка переключателя осуществляется путем выкручивания пустотелого винта натяжения троса – достаточно сделать пол-оборота в левом направлении. После настройки обязательно нужно проверить работу механизма – прокатитесь на велосипеде в разных скоростных режимах.

Воспользовавшись советами и рекомендациями, данными в представленном материале, можно весь процесс провести и самостоятельно. Единственное, что нужно помнить – задний переключатель, который сильно изношен, подлежит замене: никакие регулировки/настройки/замены тросиков не помогут.

Немного скучной теории

Механизм заднего переключателя скоростей перекидывает цепь по звездам кассеты, позволяя понижать или повышать передачи (для справки – придумал его итальянец Туллио Кампаньоло в далеком 1950 году). Это устройство также поддерживает цепь в натянутом состоянии. Разновидностей, с момента изобретения, создано множество. Немного о главных, наиболее характерных чертах.

Материал изготовления. От стали до карбона. На модели начального уровня ставят сталь, причем далеко не всегда хорошего качества, и пластик. В умелых руках такие переключатели даже иногда работают. Модели средней категории в большинстве случаев изготавливаются с использованием алюминия. Самые дорогие модели могут похвастаться не только точностью в работе, но и титаном, карбоном или композитом в составе.
Размер рамки. В теории все просто – чем длиннее рамка, тем большее количество передач можно выбрать. Однако нельзя утверждать столь категорично, поскольку кто-то предпочтет короткую рамку, не боящуюся камней, а других интересует больший комфорт в переключении. И все по-своему правы.

Можно еще долго и подробно расписывать действие пружины или варианты расположения тросика. Однако на эту тему написано немало хороших статей. Замечу лишь, что нет большой разницы с какой стороны на переключатель заходит тросик. Итак, теперь об интересном.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Конструкция и принцип действия задней перекидки

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Это интересно: Что такое манетки на велосипеде, сильные стороны грипшифтов и триггеров, что лучше

Можно ли собрать редуктор своими руками

Также многих интересует вопрос возможной сборки редуктора для снегоуборщика своими руками. В теории сделать это можно. На практике всё не так просто, как может показаться.

Чтобы собрать рабочий редуктор для снегоочистителя, потребуется найти или купить комплектующие от других видов техники. Всё же речь идёт о достаточно сложном узле. Из-за этого говорить о сборке своими руками с нуля не приходится.

Понять это можно на примере основных элементов снегоуборочного редуктора.

Корпус. Это элемент, внутри которого располагаются подвижные части. Состоит корпус из двух половинок, которые соединяются между собой, обеспечивая герметичность. Сделать корпус самостоятельно невозможно. Только покупка. Затраты большими не будут. За одну половинку обычно просят около 700-800 рублей. В итоге корпус получается достаточно дешёвым.
Шестерни. Чтобы сделать шестерню редуктора, нужно иметь в распоряжении специальное оборудование для резки и обработки металла. Мало у кого оно найдётся в гараже или дома. Потому шестерню лучше купить. Для примера, заводская шестерня, устанавливаемая на снегоуборщики Патриот, в розничной продаже имеет стоимость около 3000 рублей.
Сальники. Это уплотнительные элементы. За счёт сальников смазка не просачивается сквозь соединённые половинки корпуса и не только. Один сальник стоит буквально 100-120 рублей. Здесь также о больших расходах речь не идёт.
Срезные болты. Это специальные болты, которые выполняют соединительную и предохранительную функцию. Располагаются на редукторном валу. Как раз срезные болты вполне можно изготовить своими руками. В основе лежат обычные болты подходящей длины, на которых требуется выточить канавки. Тут вам поможет болгарка с хорошим пильным диском.
Подшипники. Для редуктора снегоочистителя подойдут роликовые виды подшипников закрытого типа. Они недорогие и их легко найти в продаже. Самостоятельно собрать подшипник не получится.
Вал. В качестве вала можно взять металлическую трубу. Желательно сталь марки 45, что обеспечит необходимую устойчивость к нагрузкам.

Вот и получается, что практически все элементы самодельного редуктора — это запчасти, которые нужно покупать отдельно. Технически изготовить их своими руками невозможно. Требуются особые навыки, а также специальное оборудование.

Преимущество самостоятельно сборки в одном – в цене. Даже если покупать все элементы отдельно, в итоге затраты будут значительно меньше, чем при покупке готового собранного редуктора от производителя. Но есть ли смысл рисковать. Всё же своя сборка имеет определённые сложности

Тут важно точность и последовательность. Допустив ошибку, редуктор окажется неработоспособным, в деньги и время окажутся потраченными зря

Вот почему большинство владельцев снегоочистителей отдают предпочтение покупке нового редуктора. А также стараются использовать технику с обслуживаемым узлом, чтобы иметь возможность за счёт периодической замены смазки существенно продлить срок службы.

Возможные ошибки при настройке заднего переключателя

Вопрос: А что, если я выкрутил до конца регулировочный винт, а цепь так и не переключает на 1 скорость ниже? Ответ: Скорее всего вы плохо натянули тросик рукой из этапа 4 или вы сделали это при не достаточно закрученных регулировочных винтах натяжения тросса из этапа 3, а также возможно вы натягивали тросик не на самой большой скорости на манетке описанное в этапе 1.

Вопрос: Я дошел до этапа 7, но цепь оказалась не на самой маленькой звезде почему? Ответ: Возможно вы слишком сильно натянули тросик руками в этапе 4, в этом случае попробуйте немного ослабить натяжение троса регулировочным винтом. Если цепь все-таки не перейдет на крайнюю малую звезду следует повторить этапы с 1 по 4.

Разборка

Не спешите вывешивать мотоцикл при его разборке, поскольку иначе вам не удастся снять с него переднее колесо. Попросив помощника подержать ваше транспортное средство, ослабьте болты передней оси, которые обычно располагаются непосредственно на цапфах амортизаторов. После этого вывешивайте мотоцикл, а также снимайте с вилки его переднее колесо и крыло. Отверните гайки крепления перьев и демонтируйте с вилки пружины — будьте осторожны, чтобы не повредить места их крепления во время демонтажа. Кроме того, вам потребуется открутить гайки крепления нижнего мостика, после чего можно будет приступить к снятию перьев.

Этот процесс может быть относительно непростым — вначале стоит снять верхний пыльник пера, поддев его специальным съёмником или обычной шлицевой отвёрткой. Стопорное кольцо демонтируется при помощи пассатижей, однако нужно быть очень аккуратным, чтобы не согнуть и не надломить его. После ослабляется болт, удерживающий вилку в траверсе, в результате чего его можно будет извлечь руками. Чтобы полностью разобрать вилку, ослабьте болт крепления штока амортизатора, а затем повторите операцию со снятием пыльника и стопорного кольца пера внизу.
