Признаки неисправности датчика распредвала

Коды ошибок системы безопасности SRS в автомобилях «Тойота»

Коды считываются при включенном зажигании, сколько раз загорается индикатор SRS. В разъеме DLC1 замкните контакты TC и E1, а в DLC3 между выводами TC и CG установлена ​​перемычка.

необходимо сбросить коды ошибок при выключении зажигания. Если коды сохранены в памяти, действуйте следующим образом:

• подключите два провода к контактам TC и AB;
• вставьте панель и подождите не менее 6 секунд;
• по очереди 1 раз в секунду замкнуть на массу контакты ТС и АВ с интервалом между замыканиями не более 0,2 секунды;
• после третьего закрытия индикатор TC на панели должен быстро мигать, подтверждая, что коды были удалены из памяти.

Дефекты:

• 13.11.14 — короткое замыкание или обрыв в воспламенителе подушки безопасности водителя;
• 15/16 — короткое замыкание или обрыв в цепи переднего датчика SRS;
• 31 — отказ блока управления системой безопасности;
• 51/52/53/51 — короткое замыкание или обрыв воспламенителя подушки безопасности пассажира;
• 61/62/63/64 — короткое замыкание или обрыв преднатяжителя ремня безопасности водителя;
• 71/72/73/74 — короткое замыкание или обрыв в преднатяжителе ремня безопасности пассажира.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

• Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
• Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
• Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

1. Запустить двигатель и включить первую передачу.
2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.

• если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
• если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
• если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Признаки неисправности

Главным признаком наличия ошибки P0902 является загорание лампы аварийной сигнализации автомобиля MIL (malfunction indicator lamp) или также известная как лампа Check Engine — чек энджин.

Также они могут проявляться как:

1. Загорится контрольная лампа «Check Engine» на панели управления, код ошибки будет прописан в память как неисправность.
2. Загорается сигнальная лампа трансмиссии.
3. Невозможность включения какой-либо передачи.
4. Коробка передач может перейти в аварийный режим.
5. Коробка передач может застопориться на одной передаче.
6. Двигатель может заглохнуть во время движения.
7. Двигатель может не запускаться из соображений безопасности.

Что означает ошибка P0900

Когда PCM (модуль управления АКПП) обнаруживает обрыв цепи управления приводом сцепления, он регистрирует код ошибки P0900. PCM постоянно контролирует выходное напряжение привода, когда он включает и выключает сцепление транспортного средства. Для переключения передач PCM должен отправить команду на включение привода сцепления. После этого приводы в трансмиссии выключают текущую передачу и включают следующую (более высокую или низкую).

В некоторых моделях в приводах применяется соленоидное устройство для управления сцеплением, использующим тормозную жидкость. В других моделях используются пневматические или гидравлические приводы, электронные датчики или их сочетание, управляемые микропроцессорами. В любом случае, если появляется данный код ошибки, это означает, что цепь оборвана и PCM не может включить передачу.

Коды неисправностей системы 4WS

Коды самодиагностики считываются по количеству миганий индикатора «4WS», когда клеммы «TC» — «E1» разъема DLC1 под капотом закрыты и зажигание включено.

Код Описание

одиннадцать	Электронный блок управления 4WS
12	Неисправность главного электродвигателя заднего рулевого механизма
13	Неисправность трансмиссии рулевого управления
21 год	Короткое замыкание в системе главного двигателя
22	Обрыв в системе главного двигателя
23	Главный блок двигателя
24	Неисправность главного электродвигателя
31 год	Обратное прерывание системы
32	Неисправность мотора заднего хода
41 год	Неисправность датчика скорости переднего левого колеса
42	Неисправность сенсорной системы 4WS
43 год	Некорректная работа сенсорной системы 4WS

Правильное проведение диагностики

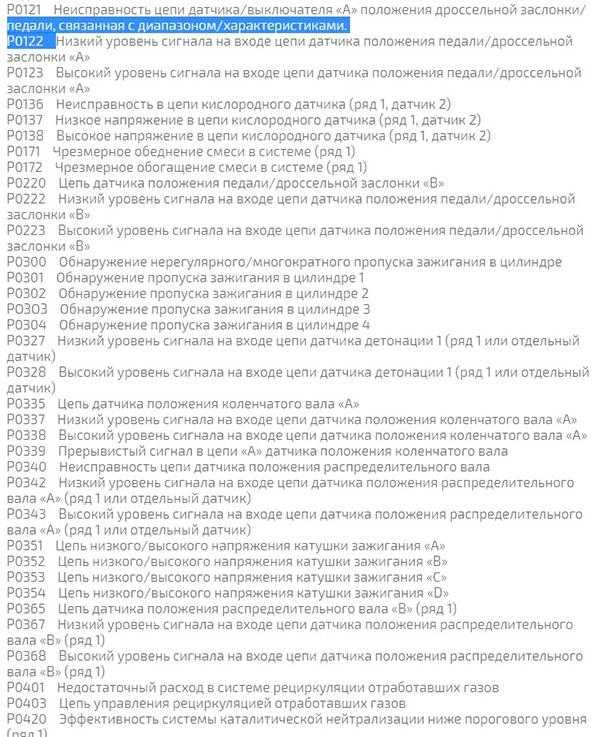

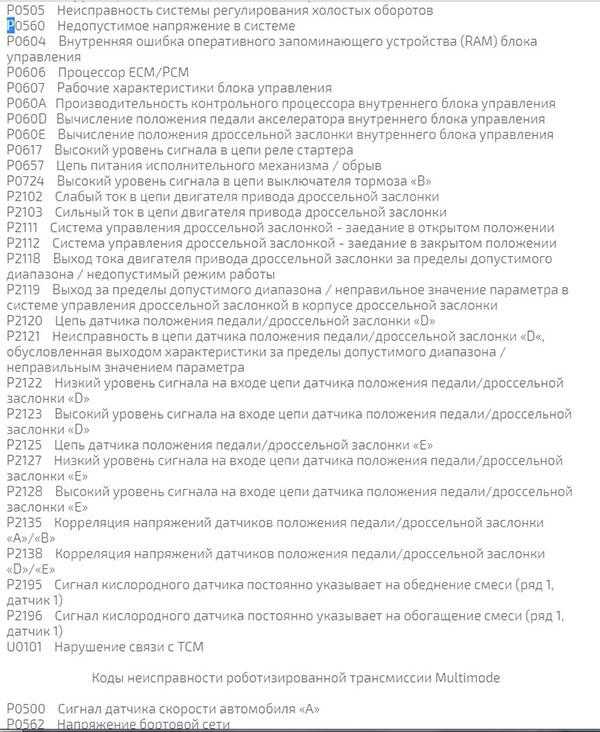

Продолжение кодов ошибок двигателя 1.3 Королла Система диагностики Тойота Королла состоит из датчиков, регистрирующих физические параметры узлов, электронного блока управления (ЭБУ), программы для этого блока, а также системы индикации о неполадках.

Изначально в память ЭБУ производителем занесены эталонные значения параметров состояния узлов автомобиля. При эксплуатации датчики регистрируют фактические значения этих параметров, а затем посылают их в электронный блок управления. ЭБУ Corolla сравнивает полученные фактические параметры с эталонными значениями и, в случае их несовпадения, записывает шифр в память. После этого блок управления посылает код ошибки на световой индикатор Тойота Королла «CHECK». При устранении неисправности сигнал ошибки исчезает. Кроме того, имеется возможность принудительного считывания кодов неисправности сканером или без него.

Неисправности мотора 1.3 Королла

На световом индикаторе коды ошибок визуализируются количеством световых сигналов, а также сочетанием их длины и пауз между ними. Фирма Тойота использует два типа световых шифров: 09 и 10. 09 является двухзначным шифром. Это значит, что он начинается с числа 11, а закачивается числом 99. Продолжительность свечение – пауза составляет 0.5 секунды. Пауза между десятками и единицами – 1.5 секунды, пауза между шифрами – 2.5 секунды, а между серией шифров – 4.5 секунды. Например, два блика с паузой 0.5 секунды плюс один блик через 1.5 секунды соответствует 21 коду ошибки.

Код 10 является однозначным шифром. В нем количество световых импульсов соответствует коду ошибки неисправности. Так же, как и в предыдущем шифре, продолжительность свечений – пауз равна 0.5 секунд. При этом пауза между шифрами равна 2.5 секунды, пауза между серией шифров – 4.5 секунды. 12 бликов через 0.5 секунды соответствуют ошибке 12-го кода неисправностей.

Коды неисправностей двигателя 1.4 Королла

В процессе эксплуатации Королла возникает необходимость принудительной диагностики отдельных узлов автомобиля. Для этого установлено три блока диагностических разъемов (DLC — DataLinkConnector): DLC 1, DLC 2, DLC 3. Разъемы DLC 1 собраны в диагностическую коробку с надписью «Diagnostic», которая размещена под капотом у задней стенки моторного отсека. Разъемы DLC 2, DLC 3 находятся в салоне автомобиля со стороны водителя. DLC 2 разъемы установлены под панелью, а DLC 3 под передней дверью. Блок DLC 2 используется для чтения информации специальными сканерами.

Коды ошибок мотора 1.4 Корола

Следует заметить, что расположение блоков для сканирования может несколько варьировать под капотом или в салоне зависимо от марки, а также года выпуска автомобиля.

Коды неисправностей мотора 1.6 Королла Для того чтобы открыть крышечку коробки, достаточно потянуть за виднеющийся лепесток. Стандартная процедура диагностики проводится с помощью – сканера. Но при отсутствии сканера необходимую информацию в «домашних условиях» можно получить также без него. Для выполнения этой процедуры сделайте следующие диагностические операции:

• Возьмите канцелярскую скрепку или кусочек проволоки такой же длины.
• Выключите зажигание, а также все энерго потребляющие приборы.
• Откройте капот и снимите крышечку с коробки блока разъемов «Diagnostic». На внутренней стороне крышечки находится маркировка разъемов. По этой маркировке найдите разъемы TE1 и E1.
• Согните скрепку или проволоку в П образную форму таким образом, чтобы ее можно было вставить в гнезда TE1 и E1. Когда это будет готово, вставьте проволоку в эти гнезда и тем самым замкните их.
• Включите зажигание и наблюдайте за индикатором «CHECK».

Неисправности мотора Королла 1.6 Если он мигает более одиннадцати раз с амплитудой пол секунды, то это указывает на отсутствие ошибок в памяти ЭБУ, а также исправность машины. Такая кодировка соответствует 09 шифру. Если «CHECK» мигает с амплитудой четыре с половиной секунды, значит, в авто используется шифр 10 и он также исправен.

Двигатель 1.6 Коды неисправностей

А если сигналы будут другими, необходимо считать шифр, определять по коду тип неисправности и, зависимо от этого, предпринимать дальнейшие действия. Аналогичным образом проводится самоконтроль других узлов. Могут меняться только блоки узлов и пары разъемов, а также индикаторы на панели приборов.

Признаки неисправности сцепления

Если при переключении передач появляются проблемы, необходимо срочно выяснить причину поломки сцепления и принять соответствующие меры.

Проваливается педаль

Неисправность вызвана дефектом привода сцепления и выражается в «проваливании» педали — после того как водитель убирает ногу, она остается вдавленной в пол.

«Провал» педали свидетельствует о таких проблемах:

• поврежден гидропривод/трос сцепления;
• изношена вилка сцепления;
• клинит подшипник.

Кроме того, может соскакивать возвратная пружина педали.

Появляется неприятный запах

Если при выжимании педали сцепления появляется резкий запах гари, скорее всего, фрикционные прокладки полостью стерлись.

Ситуации, при которых появляется неприятный запах:

• трогание с места;
• попытка ускорения при движении в гору.

Причиной такой ситуации обычно становится изношенный ведомый диск — это довольно часто встречается в автомобилях с пробегом. Ездить с подобной помолкой долгое время не получится, так как проскальзывание приводит к быстрому изнашиванию корзины и маховика. Выход только один — замена диска сцепления.

Появление посторонних звуков

Если, нажав педаль, разрывающую передачу КМ, водитель слышит специфические звуки — металлический лязг или другие шумы, которых ранее не наблюдалось, значит, механизм нормально не работает.

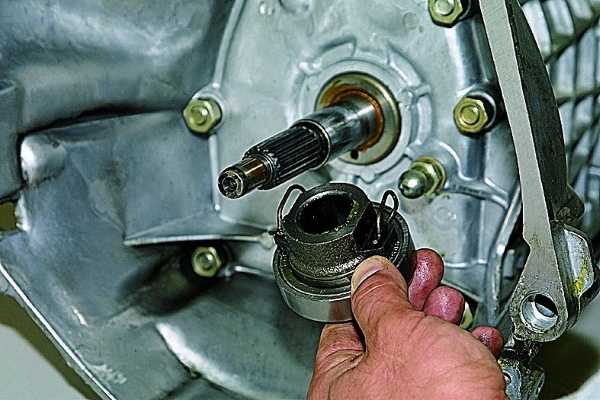

Чаще всего шум вызывает выжимной подшипник. Дальнейший ремонт зависит от конструкции механизма — в новых машинах его обычно заменяют, а в старых тщательно смазывают.

С подобной поломкой можно проездить длительное время, если водитель готов мириться с неприятными звуками. Но нужно помнить, что в этой ситуации есть опасность заклинивания подшипника. Лучше его заменить, чем потом снимать и переустанавливать КПП — это обойдется многократно дороже.

Если после нажатия педали сцепления раздается тихий писк, скорее всего, рассыпался подшипник маховика.

Вибрации при трогании и при переключении передач

Вибрации являются первым признаком неисправности ведомого диска сцепления.

Причины поломки диска:

• износились демпферные пружины;
• частично разрушились накладки;
• растрескалась корзина сцепления.

Самая редкая причина поломки диска — неправильно настроена выжимная лапка.

На заметку!

Корзины лапчатого типа автопром не использует уже лет 30, исключение составляет только автомобиль УАЗ.

Тугое переключение со скрежетом

Если переключение передач требует приложения усилий и сопровождается скрежетом, значит, механизм разрывается не полностью. Разведение дисков происходит не до конца — продолжается вращение ведомого диска.

Причины затрудненного переключения:

• проникновение воздуха в гидропривод – нужна прокачка системы и устранение причин протечки;
• предельная изношенность вилки — исправить такую поломку нельзя, нужна замена детали;
• неправильно отрегулировано сцепление — необходима регулировка по инструкции.

Важно!

Если сцепление совсем не выключается, возможно, повредился трос, разгерметизировалась система гидропривода или поломался датчик, связанный с управляющим механизмом (электроприводом).

Обороты растут, а скорость не увеличивается

Если обороты ДВС высокие, а сцепления нет, причина в изношенности накладок на ведомом диске. При движении происходит качественная продувка моторного отсека и днища, поэтому запах слышен далеко не всегда. Зачастую это происходит из-за замасливания разрывающего механизма, но такое случается очень редко.

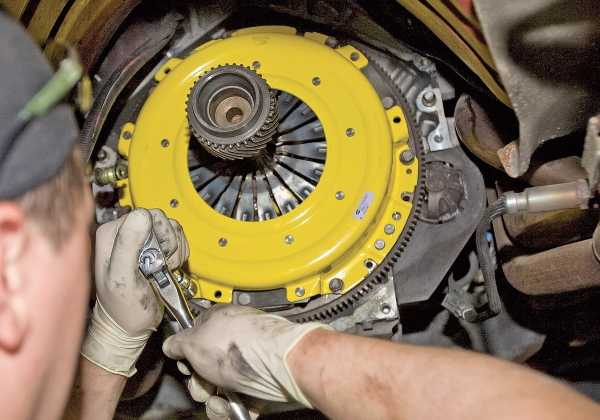

Устройство сцепления Ваз-2110 Автолюбители

Сцепление и привод сцепления в сборе

1 – оболочка троса2 – нижний наконечник оболочки троса3 – кронштейн крепления троса4 – защитный чехол троса5 – нижний наконечник троса6 – регулировочная гайка7 – контргайка8 – поводок троса9 – вилка выключения сцепления10 – кожух сцепления11 – болт крепления сцепления к маховику12 – ведущий диск13 – маховик14 – ведомый диск

15 – первичный вал коробки передач16 – нижняя крышка картера сцепления17 – картер сцепления18 – нажимная пружина19 – подшипник выключения сцепления (выжимной подшипник)20 – фланец муфты подшипника21 – втулка муфты подшипника22 – уплотнитель23 – верхний наконечник оболочки троса24 – верхний наконечник троса25 – кронштейн педали сцепления26 – пружина педали сцепления27 – педаль сцепления28 – упорная пластина

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

Замена необходима при кольцевом износе лепестков нажимной пружины 18 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Лепестки нажимной пружины сцепления двигателя ВАЗ-2112

Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру

Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

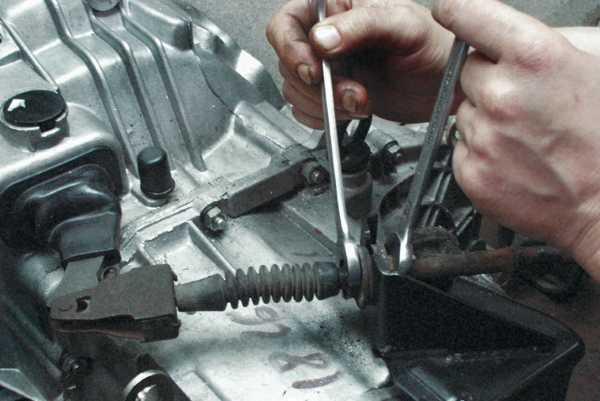

Привод сцепления – тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке – на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода. После регулировки гайки контрят, стянув их вместе.

После замены сцепления регулируется ход педали сцепления. В процессе эксплуатации накладки ведомого диска изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Каковы симптомы кода P0902?

Как правило, основным признаком кода P0902 является невключение какой-либо передачи, но в зависимости от применения могут присутствовать другие симптомы, помимо освещенного индикатора CHECK ENGINE (который может или не может загореться) и сохраненной неисправности. код. Другие возможные симптомы могут включать

Двигатель может заглохнуть при сбое системы управления во время движения.
В некоторых случаях двигатель не запускается в качестве меры предосторожности при наличии кода P0902.
В некоторых случаях трансмиссия может переходить в «слабый» режим.
В некоторых случаях трансмиссия может застрять на одной передаче, не переходя в режим «без движения».

Техническое описание и расшифровка ошибки P0238

Код неисправности OBD II P0238 является общим, чаще всего определяется как низкий сигнал в цепи датчика «A» давления наддува. Устанавливается, когда модуль управления трансмиссией (PCM) обнаруживает общую неисправность с низким уровнем сигнала в цепи управления форсированной индукцией.

Независимо от специфики используемого устройства (турбонагнетатель / нагнетатель). Целью является увеличение выходной мощности двигателя без использования значительно большего количества топлива. Хотя принудительная индукция широко используется, эта технология особенно полезна для двигателей небольшой мощности. Поскольку дает огромный прирост мощности при относительно низких затратах. А также ​​без значительных потерь с точки зрения веса и расхода топлива.

Однако, давление наддува необходимо контролировать, как для получения максимальной пользы, так и для защиты двигателя от воздействий чрезмерного давления. Для этого турбонагнетатели используют встроенные механические устройства для сброса избыточного давления. Эти устройства управляются электронным управлением PCM, поэтому давление наддува, никогда не превышает максимально допустимый предел.

Для эффективного управления наддувом, PCM использует первичные входные данные от датчика абсолютного давления в коллекторе (MAP). Затем это значение сравнивается с входными данными датчика частоты вращения двигателя. А также датчиками температуры всасываемого воздуха (IAT) и положения дроссельной заслонки (TPS).

Если система управления наддувом полностью функциональна, то PCM будет использовать совокупные входные данные от всех задействованных датчиков. Однако, если схема управления наддувом выходит из строя, PCM больше не может эффективно управлять давлением наддува.

Диагностический код неисправности P0238 устанавливается, когда PCM обнаруживает, что напряжение давления наддува превышает 4-4.5 вольта. Но при этом команда на включение наддува не поступает

Обратите внимание, что в зависимости от характера проблемы, PCM может также устанавливать дополнительные коды. Некоторые из которых могут привести к переходу в отказоустойчивый или аварийный режим

Делается это в качестве меры предосторожности, а также для защиты двигателя
