Устройство маховика двигателя

Симптомы неисправности

Обычно сначала появляются посторонние звуки, характерные для определенного повреждения. Например, разбалансировка в результате отрыва груза сопровождается громким жужжанием или гудением, нарастающим с увеличением оборотов. Стрекотание на холостом ходу, меняющее свою тональность при нажатии педали сцепления, тоже является признаком неисправности маховика. А при износе демпфера появляются ощутимые подергивания и вибрации во время разгона с низких оборотов на высокой передаче. Посторонние шумы, возникающие при пуске и остановке двигателя, тоже не сулят ничего хорошего.

Однако с постановкой диагноза торопиться не стоит. Схожие симптомы могут проявлять и другие элементы, например, выхлопная система, тепловая защита, опоры двигателя и коробки передач, навесное оборудование.

Состояние DMF можно определить путем измерения осевого люфта, угла поворота и визуальной оценки состояния маховика. Правда, для этого придется демонтировать коробку, а это уже не просто и будет стоить дорого. Впрочем, прежде можно выполнить довольно простой тест: включить высокую передачу, замедлиться до скорости, соответствующей 1300-1500 об/мин, а затем нажать педаль газа в пол. Если никаких странных звуков не появилось, то, скорей всего, демпфер крутильных колебаний находится в хорошей форме. Не повторяйте данный тест слишком часто, так как в этот момент вы сильно перегружаете маховик.

Разновидности маховиков

На текущий момент можно выделить три разновидности маховиков:

Сплошной

Наиболее распространенная и простая конструкция. Представляет собой чугунный литой диск, устройство которого было описано выше. Маховик для АКПП гораздо легче обычного, поскольку рассчитан на использование совместно с гидротрансформатором.

Облегченный

При тюнинге автомобиля, трансмиссии и двигателя часто устанавливают облегченный маховик. Его небольшой вес уменьшает инерцию и повышает производительность двигателя на 4-5%. Автомобиль быстрее откликается на педаль газа, становится более динамичным. Однако, установку облегченного маховика нужно делать только в комплексе с другими работами по улучшению характеристик двигателя и трансмиссии.

Двухмассовый

Двухмассовый или демпферный маховик более сложен по конструкции и устанавливается на современные модели автомобилей. Он может применяться на автомобилях с механической и автоматической трансмиссиях без гидротрансформатора. В случае с МКПП используется ведомый диск сцепления без демпфера крутильных колебаний.

Двухмассовые маховики получили широкое распространение благодаря улучшенным характеристикам подавления вибраций, шума, защите трансмиссии и синхронизаторов. Именно этот вид стоит рассмотреть более подробно.

Основные проблемы, требующие замены маховика

Проблемы с маховиком в основном связаны с неправильной эксплуатацией автомобиля. В частности, что может заставить вас изменить маховик:

Критический перегревпоявление трещин и износа на поверхности тренияперегрев или утечка масла внутри двухмассового маховикаразрушение его дуговых пружин и др.Симптомы, предупреждающие о проблеме с маховиком

Проблема переключенияКогда вы пытаетесь переключить передачи, но вместо того, чтобы муфта адекватно реагировала, следующая передача не может пройти или пройти, а сразу возвращается к предыдущей, это, скорее всего, связано с изношенным маховиком. В этом случае вы услышите громкий шум, такой как шлифовка и трение.

Запах гариОдним из основных симптомов изношенного маховика является запах гари, который можно почувствовать даже внутри автомобиля. Этот запах возникает при неисправности сцепления, выделяющего много тепла.

Вибрация при нажатии на педаль сцепленияЕсли вы начинаете ощущать вибрации при нажатии на педаль сцепления, это обычно является признаком износа пружинных подшипников маховика.

Сильный грохот при запуске холодного двигателяУточняем, что этот симптом характерен для двухмассовых маховиков. Когда амортизирующие пружины изношены и вы начинаете с холодного двигателя, вы услышите громкий грохочущий звук.

Это дребезжание обычно длится несколько минут после запуска автомобиля, после чего оно исчезает

Если вы начинаете слышать его все чаще и чаще утром, когда заводите автомобиль, это явный сигнал о том, что вам нужно обратить внимание на маховик

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними.

Демпферный маховик

В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

Принцип действия эффективный и простой одновременно. Из-за повышения инерционного момента масс на входном валу КПП резонансное количество оборотов становится меньше, чем диапазон оборотов ДВС. Благодаря этому обеспечивается гашение колебательных движений, генерируемых силовым агрегатом. Гашение колебаний достигается за счет демпферно-пружинной системы, которая не допускает соударений частей КПП. В результате достигается уменьшение нагрузки на рабочие элементы.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

  • Переключение передач становится более удобным и мягким.
  • Инерционный момент при переключении уменьшается.
  • Увеличивается ресурс ДВС и КПП.
  • В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Для этого следует придерживаться следующих рекомендаций эксплуатации:

  • не перегружать автомобиль;
  • не удерживать педаль сцепления в нажатом состоянии, например, при остановке на светофоре;
  • нельзя бросать педаль сцепления при начале движения и переключении передач;
  • не трогаться на повышенной передаче;
  • не допускать длительной езды на низких оборотах, особенно на дизельных автомобилях. В этом режиме крутильные колебания коленвала очень высоки, идёт повышенный износ пружин демпферной системы.

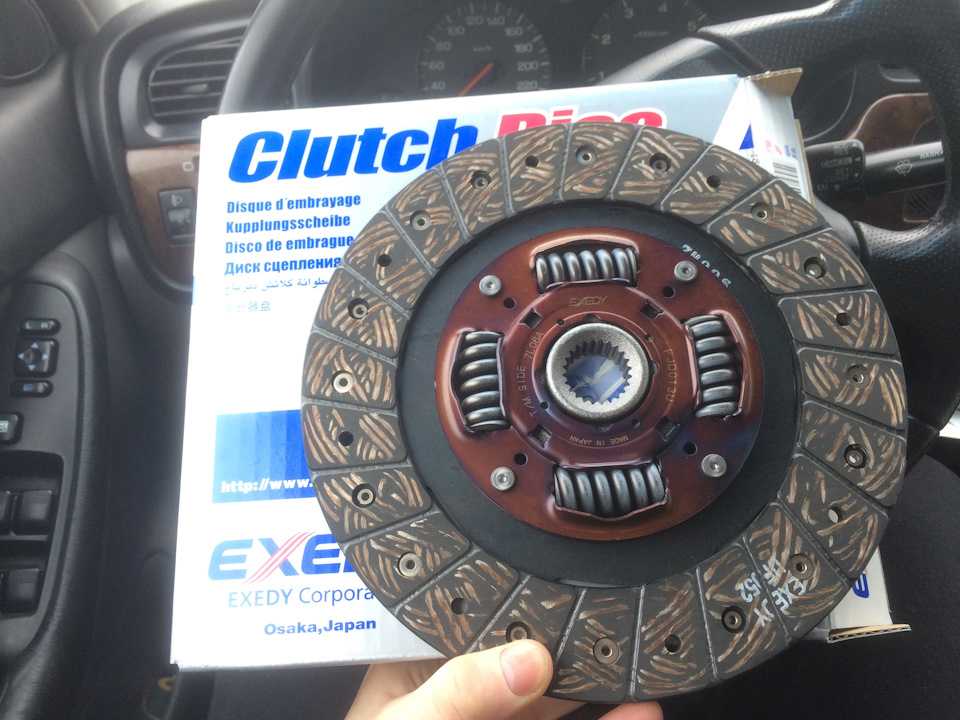

Неисправности сцепления По итогам можно сделать следующие выводы: ведущий диск является неотъемлемой частью системы управления автомобилем. В наше время наиболее перспективной считается двухмассовая система маховика, которая имеет весомые преимущества перед остальными видами. А при правильной эксплуатации автомобиля Вы не будете бояться поломок достаточно продолжительное время.

Особенности устройства двухмассового маховика

Конструктивные характеристики детали заключаются в наличии двух кожухов, один из которых устанавливается на коленчатый вал с последующим присоединением к коленчатому валу, а второй контактирует рабочей поверхностью с диском сцепления. Связь между корпусами обеспечивают два подшипника (осевой и радиальный), которые могут свободно скользить независимо от работы другого. Также посередине детали находится демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной смазкой, которая обеспечивает надежную работу пружин и сепараторов между ними.


Амортизатор маховика

Двухмассовый маховик содержит два пакета пружин. Мягкий пружинный пакет обеспечивает плавный запуск и остановку, а жесткий пакет обеспечивает гашение вибрации в диапазоне рабочих скоростей двигателя.

Принцип работы

Принцип работы одновременно эффективен и прост. Из-за увеличения момента инерции масс на первичном валу коробки передач резонансная частота вращения становится ниже диапазона частот двигателя внутреннего сгорания. Это обеспечивает гашение колебательных движений, создаваемых силовым агрегатом. Гашение колебаний достигается за счет системы амортизатор-пружина, не допускающей столкновений частей коробки передач. В результате достигается снижение нагрузки на рабочие элементы.

Какие преимущества и недостатки

На практике водителя волнуют не столько технические показатели и особенности конструкции механизма, сколько удобство и комфорт вождения. Установка двухмассового маховика на транспортном средстве дает на практике следующие преимущества:

  1. Переключение становится более плавным и плавным.
  2. Момент инерции при переключении уменьшен.
  3. Увеличивается ресурс ДВС и КПП.
  4. В картере сцепления достигается экономия места, что является важным преимуществом для компактных автомобилей.

Несмотря на множество преимуществ, у него есть и недостатки. Во-первых, стоимость довольно высока. Во-вторых, срок службы значительно короче, чем у других типов дисков сцепления. Этот недостаток обусловлен конструкцией и внутренней смазкой, которая разрушается в процессе эксплуатации. Это единственные существенные недостатки, которыми обладают двухмассовые маховики.

Несмотря на то, что срок службы детали не безграничен, при правильной эксплуатации ресурс оценивается в 350-400 тысяч километров.

Для этого придерживайтесь следующих эксплуатационных рекомендаций:

  • не перегружайте машину;
  • не зажимайте педаль сцепления, например, при остановке на светофоре;
  • не роняйте педаль сцепления при трогании с места и переключении передач;
  • не начинайте с перегрузки;
  • избегайте длительных поездок на низких оборотах, особенно на автомобилях с дизельным двигателем. В этом режиме очень высоки крутильные колебания коленчатого вала, возникает повышенный износ пружин демпфирующей системы.

Неисправности сцепления
По результатам можно сделать следующие выводы: Приводной диск является неотъемлемой частью системы управления транспортным средством. В наше время наиболее перспективной является двухмассовая система маховика, имеющая существенные преимущества перед другими типами. А при исправном функционировании автомобиля поломки вам не страшны довольно долго.

Конструкция маховика

Конструкция двухмассового маховика

Различают сплошные (обычные), двухмассовые и облегченные маховики. У каждого из видов есть свои плюсы и минусы.

Сплошной или обычный маховик – конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – элементарная конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется. Тем не менее, многие автолюбители специально устанавливают сплошные маховики вместо двухмассовых, считая это более экономным вариантом.

Сплошной маховик

Двухмассовый маховик (он же демпферный, ZMS, DMF, Dual Mass Flywheel) – современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Варианты размещения пружин

Последняя модель – двухмассовый маховик с маятниковым гасителем колебаний. Внутри маховика устанавливается центробежный маятник, который убирает остаточные колебания после дуговых пружин.

Виды двухмассовых маховиков: 1. Двухрядный с дополнительным внутренним контуром. 2. С маятниковым адаптивным демпфером. 3. С адаптивным увеличением трения, для небольших и средних ДВС. 4. С непосредственным отбором мощности, для двухдискового сцепления, гибридного привода и вариаторов.

Облегченный маховик – идея, пришедшая из автоспорта. Как понятно из названия, он имеет меньший вес по сравнению с обычным маховиком (примерно на 1,5 кг), а значит, отбирает чуть меньше мощности двигателя. Конструкция облегченного маховика представляет собой один диск с отверстиями ближе к наружному краю. Исследования показали, что облегчать внутреннюю часть маховика бессмысленно: вырезы ближе к оси вращения не влияют на экономию энергии, зато ослабляют всю конструкцию. И наоборот, уменьшение веса и толщины наружной части мало сказывается на прочности, но заметно повышает отдачу мощности мотора (на 5% и выше). Такие маховики используются в профессиональном автоспорте и любительском тюнинге, когда переделываются практически все узлы автомобиля.

Симптомы неисправности

Маховик испытывает сильные перегрузки, поэтому, рано или поздно, он выходит из строя. Признаком его поломки может быть скрип и посторонние звуки при запуске и остановке мотора.

Ощущение сильной вибрации также может указывать на неисправность. Многие списывают это на «троение» двигателя. При переключении на более высокие передачи вибрации обычно исчезают. Щелчки при старте и разгоне также могут указывать на неполадки.

Но не стоит сразу торопиться с заменой маховика, ведь эти симптомы могут указывать и на другие проблемы. Например, с опорами двигателя, КПП, навесным оборудованием, выхлопной системой и другим.

Более точный диагноз может поставить непосредственный осмотр детали. Но чтобы до неё добраться, нужно будет демонтировать коробку передач, а это потребует специальных навыков и средств.

Ремонт маховика

Основные неисправности маховика логично вытекают из его конструкции:

  • изнашиваются и ломаются зубья венца;
  • лопаются пружины, протекает смазка, попадает на диск сцепления (только у демпферных модификаций).

Зато во время разрушения пружин или подшипников маховика демпферного части деталей могут повредить стартер, детали сцепления, что резко увеличит стоимость ремонта машины.

Причины неисправности

Кроме агрессивного стиля вождения (быстрый разгон/резкое торможение) причинами неисправности маховика являются:

  1. несоблюдение требований руководства эксплуатации – скорости переключаются на «неправильных» оборотах;
  2. плохой контакт – клеммы стартера и АКБ должны крепится жестко;
  3. износ подшипников коробки передач и коленвала – возникают вибрации;
  4. износ подушек ДВС – вибрации передаются на все элементы двигателя;
  5. нарушена регулировка топливной аппаратуры – двигатель работает неравномерно, с перебоями;
  6. качество солярки – влияет на процесс сгорания, возможны детонации.

Указанные причины способны многократно увеличить амплитуду не системных колебаний в дизеле. Системные колебания производителем учтены, для их компенсации используются технические решения в самой конструкции ДВС.

Диагностика

Поскольку вращается маховик на валу ДВС, диагностировать его неисправности очень сложно. Например, даже для визуального осмотра придется снять крышку и частично разобрать узел сцепления. Посторонние звуки (треск) очень схожи с неисправностями стартера, так как зубья бендикса входят в зацепление с венцом маховика.

Таким образом, при внешнем осмотре после разборки можно выявить дефекты зубчатой передачи и заусенцы со стороны диска сцепления (при шлифовке допускается снимать максимум 0,3 мм).

Замена венца

Поскольку зубья обода изготавливаются фрезерованием на высокоточных станках, наварить и обточить их для обеспечения заводской конфигурации невозможно в принципе. Поэтому венец заменяют, срезая УШМ с абразивной оснасткой, запрессовывая новый расходный элемент вместо него на тело из чугуна.

Основными нюансами ремонта являются:

  • масса маховика – должна соответствовать характеристикам ДВС;
  • передаточное число – количество зубьев должно остаться прежним для корректной работы ДПКВ датчика;
  • метка – взаимное расположение корпуса и венца отмечено чертой для правильной балансировки узла ДВС.

Специалисты СТО имеют чертеж мотора, не допускают ошибок, работают на профессиональном оборудовании. В домашних условиях сложно демонтировать обод без повреждения корпуса и надеть на него новый венец.

Ремонт демпферного маховика

Все без исключения производители двухмассовых маховиков рекомендуют менять этот узел сложной конструкции целиком после пробега авто с МКПП 150 тысяч километров. Однако некоторые сервисные мастерские обладают оборудованием и высококвалифицированным персоналом для ремонта этого узла.

Основными проблемами являются:

  • полное отсутствие на рынке расходных деталей, даже подшипники имеют редкую маркировку;
  • подбор синтетической смазки с содержанием сульфида молибдена;
  • сложная разборка неразъемный соединений (заклепки);
  • не менее сложная сборка заклепками или сваркой с последующей обработкой стыков;
  • сохранение кольца, без которого датчик ДПКВ работает некорректно, и балансировочных грузиков;
  • сложная обработка посадочных мест.

Обходится ремонт дешевле замены маховика демпферной новой деталью, но ненамного.

Типы, конструкция и характеристики венца маховика

Прежде всего следует заметить, что сегодня используются маховики двух типов — со съемным и несъемным венцом. Наибольшее распространение имеют маховики со съемным зубчатым венцом — эти детали более просты и надежны в работе, они обладают высокой ремонтопригодностью и позволяют экономить на производстве и ремонте автомобилей. Маховики с несъемными венцами здесь мы рассматривать не будем.

Конструктивно все венцы очень просты: это стальной обод, на наружной поверхности которого выточены зубцы для зацепления с шестерней стартера. Венец изготавливается из различных сортов стали, он жестко монтируется на маховик и при необходимости может быть заменен.

Венец может монтироваться на маховик двумя способами:

  • Запрессовка без дополнительного крепежа;
  • Болтовое соединение с маховиком.

В первом случае маховик представляет собой обод с гладкой внутренней поверхностью, который напрессовывается маховик, а связь между деталями обеспечивают силы трения. Перед напрессовыванием венец нагревается, а после посадки на маховик охлаждается и сжимается, чем обеспечивается максимально плотная посадка детали. Обычно такое устройство имеют зубчатые ободья маховиков небольших по объему двигателей (легковых и некоторых грузовых авто), при пуске которых создаются относительно небольшие силы. В таких двигателях зубья венцов подвержены небольшому износу, поэтому данные детали могут нормально работать вплоть до выработки ресурса силового агрегата.

Во втором случае на внутренней поверхности венца предусмотрен фланец с рядом отверстий для болтов, посредством которых деталь монтируется на маховик. Наиболее часто такие венцы используются на мощных двигателях, при запуске которых зубатая передача подвергается значительным нагрузкам. Болтовое соединение позволяет без труда заменить изношенный венец, не прибегая к специальному инструменту или приспособлениям.

Венцы маховика имеют три основные характеристики:

  • Диаметр;
  • Число зубьев Z;
  • Модуль зацепления (модуль зубьев, модуль колеса) m.

Диаметр и количество зубьев венца лежат в очень широких пределах, данные характеристики могут отличаться даже для двигателей одной модели, но с различными типами стартеров. Обычно число зубьев лежит в пределах 113 — 145 штук, а диаметр венцов — от 250 мм на двигателях легковых автомобилей до 500 мм и более на мощных дизелях.

Модуль зацепления — это отношение диаметра делительной окружности к числу зубцов венца. Делительная окружность — условная окружность, которая делит зубцы шестерни на две части (ножку и головку), она пролегает примерно на середине высоты зубьев. Значение модуля зацепления зубчатых венцов маховиков лежит в пределах от 2 до 4,25 с шагом 0,25

Модуль зацепления является наиболее важной характеристикой при подборе венца и шестерни стартера — эти детали должны иметь одинаковое значение m, в противном случае их зубцы не будут совпадать, что приведет к интенсивному износу деталей, либо зубчатая передача вовсе не будет работать

Как правило, основные характеристики венцов (модуль зацепления и количество зубцов) указывается производителем, данные числа могут наноситься непосредственно на венец. Все характеристики необходимо учитывать при выборе венцов.

Статьи по теме

Резкая педаль газа на карбюраторе и инжекторе

Помпа двигателя: виды, конструкция, правила эксплуатации

Поршневой палец: функции, правила выбора и монтажа

Поршень двигателя: особенности строения и принцип работы

Как замкнуть стартер: советы и рекомендации

Гильза цилиндра: виды, дефекты, замена

Плунжер: для чего нужен, как работает

Система охлаждения двигателя автомобиля: как диагностировать неисправность

Фильтр дизельного двигателя: виды, функции

Особенности топливной системы дизельного двигателя

Карбюраторный двигатель: принцип работы, преимущества

Инжекторный двигатель: принцип работы, преимущества и недостатки

Зазор на свечах зажигания: на что влияет, как проверить

Ремонт дизельной форсунки: что ломается и как исправить

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Принцип работы двухмассового маховика

Маховик двухмассового типа (DMF) является одним из основных компонентов системы трансмиссии PowerShift 6DCT450. Он отвечает за сглаживание крутильных колебаний при передаче усилия от коленвала на коробку передач, забирая энергию вибрации на себя. Благодаря DMF удается придать транспортному средству отличные динамические показатели, минимизировать уровень вибрации и шума в процессе езды, обеспечить максимально комфортное переключение передач.

Основа двухмассового маховика представлена двумя дисками и расположенным внутри корпуса пружинного демпфирующего устройства. Фиксируется первичный диск на коленвале. Вторичный закрепляется на валу КПП (в частности, Пауэр Шифт). Для соединения корпусов между собой задействуется система радиальных и упорных подшипников. Это позволяет обеспечить осевое вращение корпусов в отношении друг друга.

  1. Ступица.
  2. Подшипник радиальный.
  3. Диск первичный.
  4. Комплект пружин.
  5. Фланец.
  6. Зубчатый венец.
  7. Диск вторичный.
  8. Отверстие вентиляционное.
  9. Мембрана уплотнительная.
  10. Круговой, наполненный смазкой кожух.

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя. Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках. Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется: • Не перегружать автомобиль; • Не бросать педаль сцепления; • Не начинать движение с повышенной передачи; • Не пробуксовывать; • Не водить автомобиль агрессивно.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

  • Переключение передач становится более удобным и мягким.
  • Инерционный момент при переключении уменьшается.
  • Увеличивается ресурс ДВС и КПП.
  • В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Двухмассовый маховик — признаки поломки

Сложно однозначно сказать, сколько времени потребуется, чтобы повредить двухмассовый маховик. В одних автомобилях двухмассовый маховик выдерживает даже 250 тысяч километров, а у других — 50 тысяч километров и меньше.

Типичными признаками повреждения двухмассового маховика являются:

  • характерный стук после переключения передачи и отпускания педали сцепления
  • вибрация при разгоне
  • биение педали сцепления
  • встряхивание рычага переключения передач при движении на малой скорости
  •  детонация во время запуск и остановка двигателя (из-за большого расстояния между осями)
  • тяга во время разгона с низкой скорости
  • иногда проблемы с переключением передач
  • шумная работа двигателя (проблемы с подшипниками скольжения)
  • шум зажигания (вызванный повреждением зуба стартера) корона)
  • неравномерная работа двигателя

Причины поломки двухмассового маховика

Наиболее разрушительным для двухмассового маховика является трогание с места при катании шин или резкое ускорение на низких оборотах. Двухмассовый маховик плохо переносит спортивную «агрессивную» езду с резким разгоном и торможением.

Кроме того, двухмассовый маховик не приспособлен для экологически чистого вождения. Одно из требований для такой езды — резкое ускорение на низких оборотах и высокой передаче — создаёт очень большую нагрузку на двухмассовый маховик.

Часто причиной более быстрого выхода из строя двухмассового маховика является чип-тюнинг двигателя. Двухмассовый маховик адаптирован к определённой мощности двигателя. Увеличение мощности приводит к превышению запаса прочности двухмассового маховика и его повреждению.

Двухмассовый маховик также может быть повреждён в результате износа диска сцепления, что вызывает тепловую нагрузку на вторичную массу. Это может даже привести к появлению трещин или царапин на заклёпках крышке диска сцепления.

Механическое повреждение двухмассового маховика, особенно подшипника, также может быть вызвано утечкой смазки. Часто причиной этого является привод полумуфты, что приводит к перегреву смазки в двухмассовом маховике.

Сколько стоит его замена?

При замене двухмассового маховика необходимо также приобрести и заменить сцепление. Исключением являются двухмассовые маховики DFC (демпфированное сцепление с маховиком), которые на заводе подключаются к сцеплению.

Сколько стоит двухмассовый маховик?

Цены зависят от модели автомобиля и версии двигателя. Цены на оригинальные запчасти начинаются от 900 долларов. Цены на аналоги начинаются примерно от 400 долларов. В случае автомобилей среднего класса, высокого класса и внедорожников цена может превышать даже 2000 долларов. И в этом случае можно найти замену подешевле. Цены на двухмассовый маховик для бензиновых и дизельных двигателей не отличаются друг от друга.

Выбирая аналог, нельзя забывать, что на рынке можно найти продукцию очень низкого качества. Поэтому минимальная цена не должна быть единственным показателем при покупке двухмассового маховика.

Утилизация двухмассового маховика:

В последние годы большую популярность приобрели услуги по утилизации наиболее дорогостоящего оборудования дизельных двигателей — форсунок и турбокомпрессоров. Теперь можно утилизировать двухмассовый маховик. Эту процедуру проводят специализированные компании.

Что это

Первым делом нужно разобраться в том, что такое маховики в автомобилях и их двигателях внутреннего сгорания. Это деталь или компонент мотора, необходимый для регулировки поступления энергии. Постепенно маховик накапливает в себе энергию за счёт того, что её поступает больше, нежели необходимо для работы машины. При этом же маховик отдаёт накопленную энергию, если параметры потребления превосходят параметры поступления. Он необходим в конструкции двигателя для:

  • запуска мотора;
  • соединения ДВС и коробки передач (трансмиссии);
  • передачи крутящего момента от мотора на коробку;
  • стабилизации вращения коленвала.

Если говорить о том, как маховик выглядит, то тут можно выделить похожую на металлический диск конструкцию. Если посмотрите внимательно на края, то здесь увидите зубчатый венец. Когда автомобилист поворачивает ключ зажигания в замке, стартер сцепляется с венцом, поворачивает его, а маховик уже начинает вращение коленчатого вала, что и позволяет автомобилю двигаться. Хотя маховик считают неотъемлемым элементом двигателя внутреннего сгорания, на практике он тесно связан сразу с несколькими системами. А именно:

  • С редуктором системы пуска. Именно сюда передаётся вращение;
  • Со стартером. Маховик задаёт начальное вращение вала мотора;
  • С коробкой передач. Сюда маховик передаёт крутящий момент, получая его с диска сцепления;
  • С кривошипно-шатунным механизмом. Тут происходит процесс сглаживания импульсов при неравномерном вращении.

Большие размеры конструкции позволяют маховику при начальных вращениях набирать достаточную инерцию. Учитывая жёсткую связь с коленчатым валом, поршни двигателя при нахождении в верхних и нижних мёртвых точках не задерживаются. Они следуют дальше по ходу своего вращения, создавая новые циклы сжатия или воспламенения топливовоздушной смеси в ДВС. Поскольку имеются мёртвые точки, вращение вала происходит неравномерно, сначала набирается угловая скорость, а затем она теряется. Учитывая этот фактор, диаметры маховиков для каждого двигателя выбирают индивидуально, чтобы удавалось эффективно сглаживать угловые скорости в зависимости от промежутка времени.

Расположение

Автомобилисты справедливо задаются вопросами относительно того, где маховик находится в конструкции двигателя, и каким образом он располагается в силовой установке. Чтобы найти этот маховик, можно заглянуть в руководство по эксплуатации к своему автомобилю. На схеме чётко будет видно, где расположена деталь на конкретном моторе. Но даже если водитель не нашёл техническую документацию, с поиском элемента на практике проблем возникать не должно. На всех двигателях маховик находится возле коренного подшипника установленного коленвала. Это обусловлено тем, что именно этот подшипник самый мощный. А потому он сможет выдержать нагрузку от маховика.

На фланец коленчатого вала маховик фиксируется с помощью ступицы. При этом его обратная сторона зацепляется с главным сцепным диском или диском сцепления. То есть расположение можно охарактеризовать как установку маховика между корзиной сцепления и коленчатым валом силовой установки транспортного средства. Со стороны корзины осуществляется прочная фиксация с помощью болтового соединения. На наружном диаметре маховика предусматривается зубчатый венец. Он нужен для того, чтобы осуществлять зацеп за бендикс автомобильного стартера в тот момент, когда запускается двигатель.

На маховике обязательно присутствует специальная метка. Она предназначена для того, чтобы показывать оптимальное положение устройства относительно сцепного диска и коленчатого вала. То есть при демонтаже или замене маховик устанавливают строго согласно меткам. Каждый маховик предварительно перед установкой на автомобиль проходит процедуру балансировка на специальных стендах. Это необходимо с целью исключения возможного возникновения вибраций, которые могут передаваться на коленчатый вал автомобильного двигателя внутреннего сгорания.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Велодром
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
