Принцип работы торсионной подвески, ее устройство, плюсы и минусы

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина.

Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

• способность удержания массы машины;
• более сложное устройство механизмов;
• усиленная конструкция и шток с увеличенным диаметром;
• рассчитаны на перепады нагрузок и осевое/радиальное усилие;
• при повороте задействуется поворотная опора.

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости. Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы. Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр. Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении. Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга. Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах. В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам

Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам. Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.

Какие бывают виды подвески

Сегодня можно встретить модели авто с пневматической или пружинной подвеской, а также такие, которые эксплуатируют рессорный тип подвески. Но, темой нашего сегодняшнего разговора станет то, что же такое, и как работает торсионная подвеска.

Торсионная подвеска на реальном автомобиле

Общие термины

Один из их концов закрепляется на шасси, тогда как другой устанавливается на рычаг, который закрепляется полностью перпендикулярно, и связан с осью. Подвеска рассматриваемого типа производится из стали, которая была предварительно обработана в соответствующем температурной режиме. Благодаря этому, при кручении, подвеска способна выдерживать значительные нагрузки. По сути, основным принципом работы данной подвески можно считать воздействие на изгиб.

Как правило, торсионная балка располагается продольно или же поперечно. Если мы говорим о продольном типе размещения, то оно применяется на больших автомобилях. Чаще всего, речь идёт о грузовиках, в которых предусмотрена значительная нагрузка на ходовую часть. А вот легковые автомобили, в основном, применяют поперечное расположение данной подвески, да ещё и на заднем приводе.

Встречается такая подвеска и на других транспортных средствах

Но, в обоих случаях, подобная подвеска помогает обеспечить достаточно плавное движение, а также провести регуляцию крена при прохождении поворотов. Этим самым обеспечивается максимальное значение затухания колебаний, как колёс, так и кузова. К тому же, проводится уменьшение колебания колёс, которые являются в данном случае управляемыми.

Некоторые модели автомобилей эксплуатируют торсионную подвеску для того, чтобы проводить автоматическое выравнивание посредством мотора. Он, как бы, стягивает балки, придавая дополнительную жёсткость. Конкретная эффективность определяется скоростью движения и состоянием дороги.

Подвеска, в которой может проводиться регулировка высоты, может применяться во время замены колёс. Дело в том, что автомобиль или другое транспортное средство приподымается посредством трёх колёс, тогда как четвёртое колесо будет поднято без помощи домкрата.

Преимущество торсионной подвески

Как и у любой технологии, у торсионной подвески есть свои преимущества. Мы говорим о том, что эксплуатация автомобилей с таким типом подвески оказывается одной из самых долгих. Это является результатом того, как устроена торсионная подвеска.

Регулировка высоты

К тому же, вы можете очень легко проводить регулировку высоты. А компактность по ширине сослужит хорошую службу, как автомобильным производителям, так и тем, кто будет заниматься непосредственным обслуживанием авто.

Экономия места

Подвеска подобного типа, как правило, занимает значительно меньше места, нежели пружинная подвеска, которая имеет название МакФерсон

Ну и, конечно же, важно вспомнить о том, что торсионная подвеска является одной из самых простых в эксплуатации и техническом обслуживании

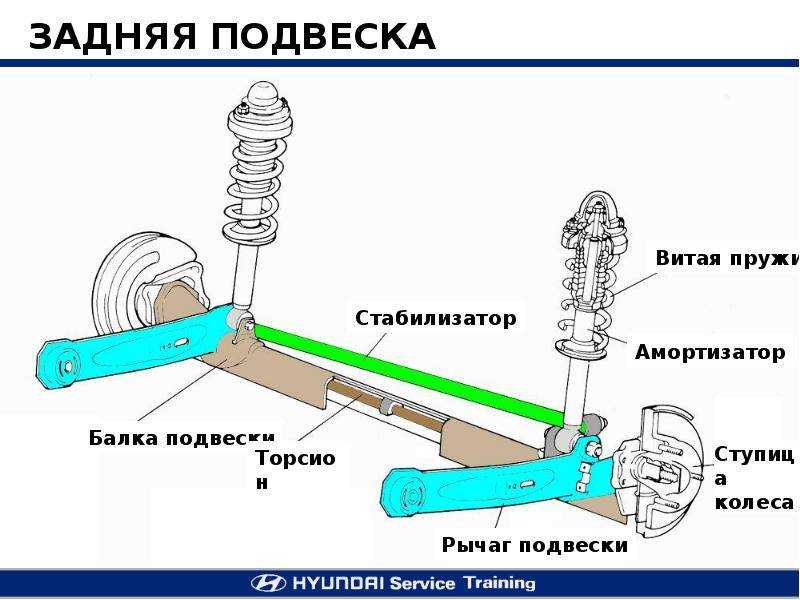

Схематическое изображение торсионной подвески

В той ситуации, когда такая подвеска разболталась, то провести её регулировку можно очень просто. Для этого используется обычный гаечный ключ. Вам нужно лишь забраться под автомобиль, чтобы подтянуть необходимые болты. Но, тут нужно помнить, что чрезмерная затяжка болтов чревата очень жёстким ходом автомобиля в дальнейшем. В этом и заключаются основные плюсы и минусы торсионной подвески.

Но, что же такое торсион?

Теперь нужно разобраться с тем, что же представляет собой этот торсион, который и стал основой столь популярной подвески. По сути, это всего лишь упругий элемент из металла, который работает, как мы уже говорили, на скручивание.

А вот так выглядит сам торсион

Внешний вид торсиона от автомобиля Митсубиси Паджеро

Очень важной особенностью торсиона можно считать то, что он может использоваться для регулировки высоты кузова. Конечно же, в высокотехнологичных автомобилях этот параметр сложно назвать очень важным, но многие классические транспортные средства, а также те автомобили, которые призваны обеспечивать возможность проезда в самых сложных условиях, отлично используют эту возможность

Говоря о торсионной балке, которая занимает особое место в конструкции подвески, нужно сказать, что её направляющим устройством считается пара продольных рычагов, которые с одной стороны крепятся к кузову, а с другой — к колёсным ступицам. Сама же балка располагает U-образным сечением, так что вы можете рассчитывать на максимальную жёсткость и прочность. На изгиб прочность будет сильнее, нежели на кручение. Поэтому, колёса могут двигаться по вертикали, независимо друг от друга.

Торсионная подвеска — принцип работы, устройтсво, схема

Назначение карданной передачи, принцип работы

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.

В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

• Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
• Настройка угла наклона автомобиля на поворотах.
• Обеспечение максимально возможной плавности хода.
• Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.
