Принцип функционирования механизма сцепления

В своём обычном рабочем положении нажимной и ведомый диски являются плотно прижатыми друг к другу с помощью мощных пружин, посредством рычагов и выжимного подшипника. Под воздействием силы трения между данными дисками, на первичный вал коробки переключения передач от маховика мотора постоянно передаётся крутящий момент. Если отвести нажимной диск от ведомого, то произойдёт прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Рассоединение дисков производится при помощи вилки сцепления, которая своим строением напоминает обычные качели. Данная вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления в кабине автомобиля или трактора.

Выжимание педали сцепления производит разведение дисков сцепления, в результате чего между ними остаётся свободное пространство. Наоборот, отпускание педали и выключение сцепления приводит к плотному сжатию ведущего и ведомого дисков механизма. Усилие от нажатия на педаль сцепления передаётся на устройство механически (посредством рычажного или тросового механизма), либо гидравлическим приводом.

Ведомый диск в постоянном режиме зафиксирован вместе с маховиком с помощью диска нажимного. Для того, чтобы транспортное средство тронулось, ведомый диск должен соприкоснуться с вращающимся маховиком. Водитель нажимает на педаль сцепления, и это позволяет ему включить первую передачу. Когда педаль он отпускает, пружины нажимного диска снова соединяют ведомый диск с маховиком. Скорости вращения диска и маховика постепенно выравнивается, благодаря чему и достигается плавное и правильное движение транспортного средства.

В полной мере крутящий момент начинает передаваться тогда, когда достигается полное выравнивание скоростей вращения ведомого диска, диска сцепления и маховика. Если при трогании с места перестать выжимать педаль сцепления слишком резко, «бросить» её, то машина ли трактор может заглохнуть. При «бросании» педали ведомый диск с силой прижимается к диску ведущему (к маховику) и затормаживает его до такой степени, что мотор может остановиться (заглохнуть). То есть, в этом случае сцепление работает подобно тормозному механизму. Поэтому педаль сцепления после момента начала зацепления дисков нужно отпускать плавно.

При переключении любой другой передачи, кроме первой, нужно также добиваться неизменно плавного хода педали. Это позволит продлить срок эксплуатации механизма сцепления и всей трансмиссии в целом.

Инструкция по установке ПГУ WABCO

В процессе работы сервисные станции достаточно часто сталкиваются с течью жидкости из ПГУ на автомобилях МАЗ при полном выходе штока ПГУ из корпуса. Зачастую это не является неисправностью, а всего лишь следствие неверной регулировки привода. В прилагаемом файле – копия схемы из руководства по эксплуатации МАЗа. Весь смысл регулировки – определение рабочего хода штока ПГУ. Для этого необходимо оттянуть шток ПГУ от рычага, отвести его в сторону и дать возможность полностью выйти из корпуса. Затем повернуть рукой рычаг сцепления в рабочем направлении (т.е. от ПГУ) чтобы выбрать все зазоры в приводе, потом замерить расстояние от конца штока до поверхности рычага сцепления, на которой расположена цековка под шток ПГУ. Если размер более 50 мм, ПГУ будет работать в нормальном диапазоне, а если менее, то необходимо снять рычаг с поворотного вала и установить на один шлиц ближе к корпусу ПГУ. Если эта операция выполнена, то есть полная гарантия что плунжер ПГУ не будет выходить до упора и открывать проход жидкости между кромкой уплотнения и поверхностью фаски на торце. 1.1. Установка При замене ПГУ сцепления, а также при его первичной установке необходимо предусмотреть соблюдение ряда мероприятий: — для гидравлической части использовать трубопроводы и шланги с внутренним диаметром не менее 8 мм. — после установки ПГУ на кронштейн максимальный перекос по вылету штока в исходном состоянии не должен превышать 3” (±1,5). 2. Прокачка Прокачать гидравлическую часть привода можно только одним из следующих способов: — давлением воздуха около 5-6 кгс/см2, подаваемым через специальный адаптер в бачок главного цилиндра сцепления. Процесс прокачки считается завершенным, после того как через открытый клапан прокачки усилителя сцепления пойдет тормозная жидкость без пузырьков воздуха. — давлением жидкости около 3 кгс/см2, подаваемым через клапан прокачки усилителя сцепления. Процесс прокачки считается завершенным, после того как тормозная жидкость в бачке главного цилиндра сцепления пойдет без пузырьков воздуха. — прокачка вакуумным способом с помощью специальной установки RAPID CHARGE (Франция), заключающаяся в предварительном процессе создании вакуума в гидравлической части привода сцепления с последующим заполнением системы тормозной жидкостью под давлением 3 кгс/см2.

если была замена ПГУ на новый, прокачка с помощью педали привода сцепления, с созданием переменного усилия в гидравлической части привода не допускается, поскольку при данном способе прокачки не происходит заполнение пространства перед клапаном управления усилителя и привод будет работать с запозданием. Проверка после установки:

1. После завершения прокачки померить максимальный ход штока пневмогидравлического усилителя, который должен быть не менее 14 мм (для сцеплений ГАЗ, ПАЗ) и не менее 18 мм (для сцепления ЯМЗ). 2. Померить давление, создаваемое в гидравлическом цилиндре ПГУ или произвести замер объема вытесненной жидкости при однократном нажатии на педаль сцепления, отвернув клапан прокачки, которое должно составлять 7-8 см3. При подаче давления воздуха не менее 7 кгс/см2 на вход усилителя, давление жидкости должно быть не менее 4 кгс/см2. 3. После прокачки гидравлической части усилителя максимальный перекос по вылету штока во время нажатия на педаль сцепления не должен превышать ±1.50 от исходного состояния. 4. Для усилителей, оснащенных механическим датчиком износа накладок диска сцепления необходимо убедиться в том, что наконечник датчика не выступает из корпуса пневматического цилиндра усилителя, при необходимости, его нужно утопить до касания в защитный чехол. По мере износа накладок ведомого диска сцепления датчик «выходит» из корпуса пневматического цилиндра и, по нанесенной на датчике разметке, потребитель определяет степень суммарного износа накладок.

источник

Краткая историческая справка

Работая над созданием первых автомобилей, инженеры обнаружили необходимость в устройстве, которое передавало бы крутящий момент от мотора к колесам, но с разной амплитудой вращения, чтобы автомобиль приходил в движение плавно. Без такого устройства всякий раз при желании сбросить или увеличить скорость, нужно было бы полностью глушить двигатель. И это устройство изобрел немецкий инженер Карл Бенц в 1885 году. Сцепление тогда состояло из двух шкивов, соединенных кожаным ремнем. Водитель раздвигал шкивы рычагом, что позволяло размыкать и смыкать сцепление. Следующим этапом совершенствования устройства было изобретение конусного сцепления немецкими инженерами Готлибом Даймлером и Вильгельмом Майбахом в 1889 году. В конструкции конусного сцепления кожаный ремень заменила пружина. На смену такой конструкции пришла другая – многодисковая, которая работала в жидкой среде (в керосине или масле). Затем на диски стали надевать накладки «Ferodo», и автомобильная промышленность перешла на сухое однодисковое сцепление. Прототип современного диафрагменного сцепления разработали автомеханики американской корпорации «General Motors» в 1936, однако из-за войны их массовое производство началось лишь в 1965 году и продолжается в наши дни.

Устройство сцепления автомобиля

Работу сцепления автомобиля обеспечивают такие детали:

маховик;
вилка;
нажимной диск;
пружина (бывает нажимного и вытяжного типа);
выжимной подшипник и нажимная муфта;
ведомый диск;
элементы привода.

Маховик отвечает за передачу вращающего момента на коробку передач. Его монтируют на коленчатый вал движка. Нажимной диск, или как его ещё называют «корзина», — жёстко зафиксированный на маховике элемент, к которому прикреплены пружины ведомого диска.

Нажимной и ведомый диски в соединении с маховиком отвечают за плавное распространение вращающего момента от двигателя на МКПП. Детали тесно соприкасаются между собой или отходят друг от друга в зависимости от нажатия педали в салоне авто.

Нажимная муфта выполняет главную функцию: плавно разъединяет при торможении и соединяет на запуске мотор и коробку передач. При этом она компенсирует нагрузки и минимизирует вибрационное воздействие от движка, тем самым частично разгружая элементы мотора, трансмиссии автомобиля и блока сцепления.

Выжимной подшипник защищает муфту от изнашивания. При нажатии на педаль вилка разъединяет нажимной и ведомый диски. Остальные составляющие привода сцепления — тросы, гидроцилиндры, трубки и сама педаль.

Привод выключения сцепления автомобиля МАЗ

Привод выключения сцепления с пневматическим усилителем автомобиля МАЗ показан на рис. 15.

Устройство клапана усилителя показано на рис. 16.

Работает усилитель следующим образом. При нажатии водителем на педаль сцепления через систему рычагов тяга 14 (рис. 15) вместе с корпусом клапана усилителя перемещается вправо, выбирая зазор между гайкой 18 и крышкой корпуса клапана.

При этом шток 12 (рис. 16) упирается в клапан 8 и отрывает его от гнезда. Воздух под давлением из полости А устремляется в полость Б и далее в надпоршневое пространство цилиндра усилителя. Под воздействием давления воздуха поршень цилиндра перемещается вверх, способствуя повороту двуплечего рычага против часовой стрелки.

При снятии усилия с педали клапан пружиной 7 прижимается к своему гнезду, а воздух из цилиндра через полость В выходит в атмосферу.

Уход за сцеплением и его регулировка автомобиля МАЗ

Уход за сцеплением заключается в периодической проверке сцепления, смазке привода и выжимного подшипника в соответствии с картой смазки.

Периодически нужно следить за затяжкой болтов крепления картера сцепления к картеру маховика.

Момент затяжки должен быть 8-10 кГм. Болты нужно затягивать равномерно, последовательно, крест-накрест. После затяжки болтов их надо застопорить отгибанием усиков стопорных пластин на грани головок болтов. В холодное время (ниже 0°С) необходимо периодически сливать конденсат из цилиндра усилителя сцепления, отвернув гайку шланга цилиндра.

Прежде чем выполнять регулировку привода сцепления, необходимо убедиться, что само сцепление отрегулировано правильно в соответствии с указаниями по регулировке двухдискового сцепления в инструкции по эксплуатации двигателей ЯМЗ-236 и ЯМЗ-238.

В эксплуатации предусмотрены две регулировки привода сцепления: 1. Регулировка зазора между торцом крышки корпуса клапана и регулировочной гайкой 18 (рис. 15). 2. Регулировка свободного хода педали сцепления.

Зазор между торцом задней крышки корпуса клапана и регулировочной гайкой должен быть 3,5 + 0,2 мм.

В случае необходимости регулировки данного зазора нужно, ослабив контргайку, с помощью регулировочной гайки 18 установить указанный зазор и затянуть контргайку.

Проверка свободного хода педали сцепления, который должен быть в пределах 34-43 мм, производится при каждом ТО-1 с помощью линейки при спущенном воздухе из пневмосистемы.

Прежде чем приступить к регулировке свободного хода педали сцепления, необходимо убедиться, что зазор между задней крышкой корпуса клапана и регулировочной гайкой находится в пределах 3,5 + 0,2 мм.

Регулировка свободного хода педали сцепления МАЗ производится в следующей последовательности: 1. Отсоединить двуплечий рычаг 21 (рис. 15) от вилки 20 штока клапана и вилки 25 штока цилиндра. 2. Отвести поршень цилиндра в крайнее нижнее положение. 3. Отвести нижний конец двуплечего рычага 21 назад до упора. При этом несовмещение отверстий вилки штока цилиндра и рычага должно быть примерно наполовину. В случае несовпадения отверстий на большую или меньшую величину необходимо вращением штока 26 в вилке довести несовмещение отверстий до указанной величины.

4. Соединить рычаг с вилкой штока цилиндра, сохранив крайнее нижнее положение поршня цилиндра. 5. Соединить вилку штока клапана с рычагом тоже при крайнем нижнем положении поршня цилиндра. При этом расстояние между отверстиями вилок 11 и 20 регулируется вращением вилок до необходимой величины.

Если по мере износа фрикционных накладок ведомых дисков сцепления возможность уменьшения расстояния между вилками 11 и 20 и укорачивания штока 26 цилиндра будет исчерпана, следует снять рычаг 21 с вала вилки выключения сцепления, переставить его на один шлиц против часовой стрелки и произвести регулировку в описанном выше порядке.

История создания

Разработку бескапотника минчане начали в феврале 1957 года. Чтобы освоение машины шло быстрее, конструкторы обкатывали уже собранные узлы на капотном грузовике МАЗ-200, который серийно выпускался заводом. На промежуточных моделях испытывалась новая подвеска, бездисковые колёса, гидроусилитель руля. В качестве силовой установки устанавливался дизельный двигатель ЯМЗ-236. Первые экспериментальные образцы машины собрали осенью 1958 года.

В 1961 году прошли сравнительные испытания 500-й и 200-й моделей. По всем показателям новичок одержал победу. В том же году в Минске стартовал автопробег экспериментальных грузовых автомобилей МАЗ-500. Машины побывали в Москве, Ленинграде, Риге и вернулись в столицу Белоруссии. Отдельные экземпляры отправлялись на транспортные и строительные предприятия, где эксплуатационники выявляли недоработки и высказывали проектировщикам свои пожелания.

К сборке опытной партии грузовиков МАЗ-500 приступили в 1963 году, а через два года с конвейера сошла первая серийная машина. Выпуск автомобилей продолжался до 1977 года.

Сборка и регулировка сцепления

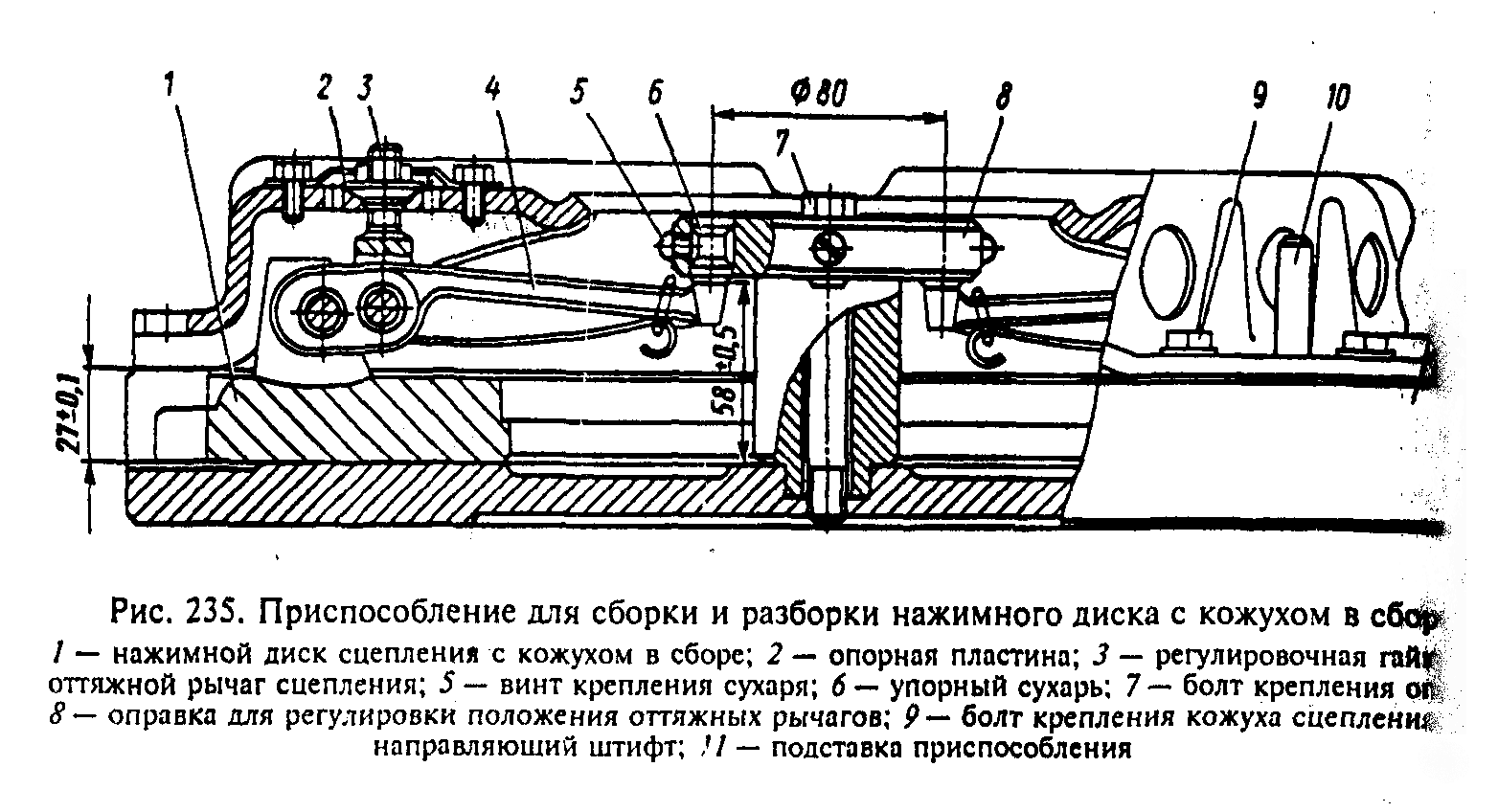

Сборку нажимного комплекта следует производить в приспособлении, показанном на рис. 235 и под ручным прессом. Приспособление состоит из подставки, имеющей установочный размер от привалочной плоскости кожуха сцепления до плоскости нажимного диска 27 ±0,1 мм. В центре подставки болтом 7 крепится оправка 8 для регулировки контрольного размера нажимного комплекта Б (см. рис. 33), равного 64±0,5 мм. В оправке расположены четыре плавающих упорных сухаря 6 (см. рис. 235).

При установке нажимного комплекта в приспособление сухари упираются в лапки оттяжных рычагов 4 и в зависимости от их положения выступают или утопают относительно поверхности оправки. Длина оправки выбрана таким образом, чтобы при установке ее на оттяжные рычаги нажимного комплекта с правильно отрегулированным контрольным размером сухари располагались заподлицо с поверхностью оправки. В контрольный размер 64±0,5 мм нажимного комплекта сцепления входит еще толщина упорного кольца оттяжных рычагов, которая составляет 6±0,1 мм, а так как нажимной комплект регулируется в приспособлении без упорного кольца, то он должен быть отрегулирован на размер, уменьшенный на эту величину, т. е. на 58±0,5 мм.

Сборку и регулировку производят в следующей последовательности:

на подставку 11 приспособления кладут рабочей поверхностью вниз нажимной диск, зафиксировав его четырьмя шипами в пазах подставки;
в оттяжные рычаги 4 вставляют игольчатый подшипник (по 20 иголок в каждое отверстие). Иголки укладывают на смазке ЦИАТИМ-201 или соответствующей ей другой пластичной смазке;

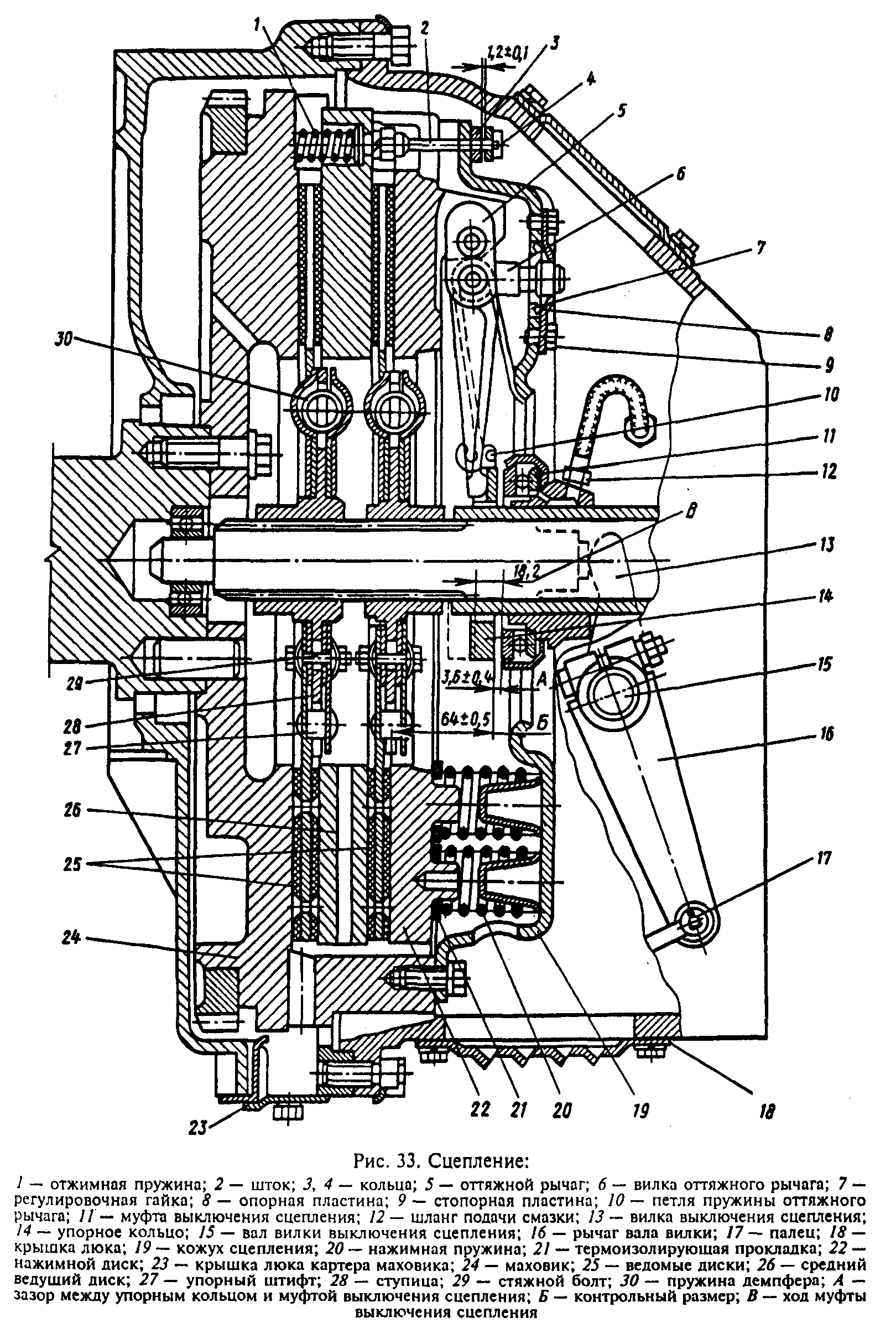

на оттяжные рычаги устанавливают вилки 6 (см. рис. 33);
вставляют оси вилок;
устанавливают подсобранные рычаги в пазы проушин нажимного диска;
вставляют оси рычагов;
надевают на оси вилок пружины упорного кольца;
закрепляют оси рычагов и вилок специальными замковыми шайбами, прогнув середину перемычки фартука;
на концы пружин упорного кольца 14 надевают четыре петли 10;
ставят на бобышки нажимного диска нажимные пружины 20, предварительно положив под них шайбы с термоизолирующими прокладками 21.

При использовании нажимного диска, проточенного по рабочей поверхности на 1 мм, под каждую нажимную пружину 20 (со стороны направляющих стаканчиков кожуха) для сохранения нажимного усилия сцепления кладут стальную шайбу толщиной 1 мм.

Далее нужно поставить кожух 19 сцепления на направляющие штифты приспособления. Все направляющие стаканчики кожуха должны войти в нажимные пружины, а резьбовые хвостовики вилок оттяжных рычагов в отверстия кожуха. Используя пресс, необходимо поджать кожух привалочной поверхностью к приспособлению и закрепить болтами, после чего освободить его из-под пресса. На резьбовые хвостовики вилок навернуть регулировочные гайки 3, установить оправку для регулировки положения оттяжных рычагов 4 и закрепить ее болтом 7 (см. рис. 235) После этого регулировочными гайками 3 регулируют положение оттяжных рычагов 4 так, чтобы они все одновременно касались упорных сухарей 16 оправки 8, которые должны находиться заподлицо с ее верхней поверхностью. Этим самым при установке упорного кольца обеспечивается контрольный размер между рабочими поверхностями нажимного диска и упорного кольца.

На регулировочные гайки 3 кладут пластины 2, затем стопорные планки и опорные пластины вилок рычагов, после чего завертывают все восемь стопорных болтов. После затяжки болтов вилки оттяжных рычагов не должны иметь осевого люфта. Болты контрятся отгибкой усов стопорных планок. Установив на оттяжные рычаги упорное кольцо, закрепляют его петлями так, чтобы оно одновременно касалось опорных поверхностей всех четырех рычагов.

Биение торца упорного кольца относительно рабочей поверхности нажимного диска не должно превышать 0,4 мм на радиусе 45 мм. Повышенное биение указанных поверхностей может привести к выходу из строя фрикционных накладок ведомого диска сцепления и прижогам рабочих поверхностей маховика и нажимного диска.

Как регулировать двухдисковое сцепление автомобиля МАЗ

Строение и функции сцепленияНеисправности, причины и действияРегулировка сцепления и привода

Двухдисковое сцепление МАЗ – это элемент трансмиссии. При правильном его функционировании машина ведет себя спокойно.

Однако в случае возникновения поломки, либо прочих неисправностей появляются сбои в работе МАЗа.

Для того чтобы грузовик исправно работал, требуется регулярно проводить регулировку сцепления. О том, как это сделать пойдет речь далее.

Строение и функции сцепления

Двухдисковое сцепление на грузовике МАЗ представляет собой сложный механизм. Он состоит из множества деталей. Если повредится хотя бы одна из них, то требуется срочный ремонт.

В МАЗе этот механизм трансмиссии сухой. Он устроен по фрикционному типу. Цилиндрические пружины занимают место по периферии. Агрегатируется сцепление в литом чугунном картере генератора МАЗ ЯМЗ 236.

Функция агрегата заключается в краткосрочном разделении вала ДВС с КПП. Кроме того он играет роль равномерного соединителя мотора МАЗ и коробки в момент старта грузовика с места, а также при последующей смене ступеней передач.

Совет! Требуется понимать правильность калибровки устройства. Помимо этого, следует систематически контролировать степень фиксации картера сцепления с картером диска. Требуемая степень затяжения – 8-10 кГм.

Принципы действия

Суть функционирования элемента трансмиссии заключается в следующем:

нажимные пружины отталкиваются одной частью в футляр узла, а второй в нажимную пластину. Все это осуществляется с помощью теплоизоляционных шайб;
нажимная пластина отправляет действие на ведомые пластины. При этом эти диски смещаются в сторону футляра.

Если механизм был в покое, то цилиндрические отжимные пружины заполняют все требуемые зазоры, которые появляются между всеми запчастями узла.

В процессе эксплуатации устройства фрикционные накладки пластин изнашиваются. Их изначальные параметры и свойства ухудшаются, а значит, необходима своевременная замена.

Неисправности, причины и действия

Если возникли проблемы с работой сцепления МАЗ, то требуется знать причины, прежде чем принимать какие-либо действия для их устранения.

Вероятные поломки, причины и пути решения приведены в таблице.

Неисправность	Причина	Действие
Пробуксовываение	Люфт муфты деактивации уменьшился либо отсутствует	Калибровка промдиска, а после настройка люфта
Изношенные сальники	Замена поврежденных запчастей, после калибровка устройства
Накладки пропитаны маслом или сожжены
Нет полного хода	Оценка верности калибровки и настройки педали
Деформация нажимного диска	Замена поврежденной детали
Нарушенное смещение средней нажимной пластины	Восстановления пространства между пластиной и винтами
Большое пространство между подшипником и упорным кольцом	Настройка люфта выключения
Слабый возврат педали или полный отказ	Малое пространство между гайкой тяги и задней пробкой поршня	Калибровка по мануалу
Поломка резиноармированного поршня	Замена детали
Слабое натяжение пружины
Заклинивание рычагов из-за коррозии / грязи / нарушения геометрии детали	Смазать / прочистить / выровнять
Застопорился клапан в цилиндре усилителя	Убрать загрязнение и смазать деталь

Но это не единственные вероятные поломки двухдискового сцепления МАЗ. Неисправности могут возникать из-за повреждений пневматических усилителей и ПГУ МАЗа сцепления. В основном подобное возникает из-за протечки рабочего вещества либо воздуха.

Основное решение проблемы заключается в обновление поврежденных элементов.

Регулировка сцепления и привода

Правильный уход за грузовиком МАЗ предполагает регулярную калибровку сцепления и привода. Однако проводить это следует только в том случае, если водитель обладает должными навыками и умениями. В остальном настройку следует доверить профессионалам.

Как прокачать

Прокачка ПГУ на МАЗе производится следующим образом:

Изготовить самодельный нагнетательный прибор из пластиковой бутылки емкостью 0,5-1,0 л. В крышке и донной части сверлятся отверстия, в которые затем устанавливаются ниппели от бескамерных шин.
Из детали, смонтированной в донце емкости, требуется удалить золотниковый клапан.
Заполнить бутылку свежей тормозной жидкостью на 60-70%. При заливке следует закрыть отверстие в клапане.
Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².
Под воздействием давления воздуха жидкость поступает в полости усилителя и вытесняет имеющийся внутри воздух.
Процедура продолжается до момента исчезновения пузырьков воздуха в расширительном бачке.
После заполнения магистралей необходимо закрутить штуцер и довести уровень жидкости в бачке до требуемого значения. Нормальным считается уровень, расположенный на 10-15 мм ниже кромки заливной горловины.

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.

Читать дальше: Наклейки на приборную панель ваз 2107

После прокачки сцепления ПГУ рекомендуется проверить состояние штоков, которые не должны иметь деформации. Дополнительно проверяется положение датчика износа тормозных накладок, стержень которого не должен выступать за пределы корпуса пневматического цилиндра более чем на 23 мм.

После этого требуется проверить работу усилителя на грузовике с работающим двигателем. При наличии давления в пневматической системе автомобиля необходимо утопить педаль до упора и проконтролировать легкость переключения скоростей. Передачи должны переключаться легко и без постороннего шума. При установке коробки с делителем требуется проверить работу привода узла. В случае некорректного функционирования необходимо отрегулировать положение управляющего кронштейна.

Как и в любом другом автомобиле, на котором используется похожее устройство, главная задача ПГУ МАЗ сцепления, это облегчение жизни водителю, а если конкретней, то пневмогидравлический усилитель делает так, что водителю приходится тратить меньше усилий при выжимании педали сцепления. И для большегрузных автомобилей подобное облегчение очень кстати .

Рассмотрим на примере , устройство ПГУ МАЗ 4370 сцепления и других моделей МАЗ . Принцип работы выглядит следующим образом – нажатие педали вызывает повышение давления на гидравлический поршень, и такое же давление испытывает поршень следящего устройства. Как только это происходит, включается автоматика следящего устройства и меняет уровень давления в силовом пневматическом цилиндре. Крепится само устройство на фланце картера.

Вариантов усилителей достаточно много, но если говорить конкретно по минским грузовикам, то большинство из них объединяет одна не слишком приятная особенность – часто так случается, что в процессе эксплуатации из ПГУ начинает подтекать жидкость. Естественно, что первая приходящая мысль — это может быть признаком поломки, случившейся из-за перегрузок, причем серьезной.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Но шутки в сторону, тем более что вытекание жидкости из пневмогидравлического усилителя симптом серьезный. На самом деле все не так трагично, дело в том, что это может быть свидетельством не поломки, а всего лишь неправильной регулировки. «Всего лишь», потому что ремонт ПГУ МАЗ сцепления, не сложен и при определенных навыках не займет много времени .

Если это расстояние меньше 50 мм, то это означает, что в работе плунжер штока будет выходить до упора, тем самым, открывая выход жидкости. Все что требуется, это переставить рычаг на один шлиц ближе к усилителю. Если же расстояние больше, то причина подтекания в другом, и лучше провести более детальную проверку в автосервисе. Впрочем, повторимся, но чаще всего регулировки будет предостаточно.

Обслуживание

Техническое обслуживание данного механизма выполняется следующим образом:

Проводят внешний осмотр педали, при необходимости регулируют ее свободный ход.
Прокачивают гидравлический привод.
Проводят диагностику крепежных элементов картера, при необходимости затягивают гайки.
Проводят внешний осмотр оттяжного пружинного устройства, смазывают подшипники и гидравлическую муфту.
Проверяют работоспособность выключателя сцепления и втулки валика.
Осматривают на износ и наличие повреждений вилки и педали сцепного механизма.
Проверяют работу механизма путем переключения передач транспортного средства на месте и во время разгона.
Устраняют неправильно выставленные промежутки между опорными кольцами и шайбами.
Устраняют негерметичность системы и смазывают все цилиндрические элементы специальной жидкостью.
Проверяют зазор между штоками и поршневой частью главного цилиндрического устройства.

Как провести регулировку

Действия при регулировке сцепления МАЗ:

Отрегулировать свободный ход педали. Для этого нужно поставить ногу на педаль и выжать газ до упора. Если требуется, то уменьшить или увеличить ход данного устройства.
Отпустить педаль и измерить расстояние до нижней отметки сцепного механизма.
Наибольшая амплитуда хода не должна превышать 16 см.
Затянуть все крепежные элементы.
Измерить свободный ход педали.

После того как водитель отрегулировал сцепной механизм, необходимо выполнить регулировку корзины сцепления МАЗ:

Установите транспорт на специальную платформу.
Открутите крепежные болты, которые соединяют коробку передач и кузов автомобиля.
Демонтируйте коробку передач.
Открутите винты диска нажимного типа и демонтируйте его.
Проведите осмотр корзины и замените поврежденные и износившиеся детали.
Отрегулируйте расположение лапок.
При помощи регулировочной рукоятки установите лапки в положения, которые показаны в руководстве пользователя по ремонту МАЗа.
Затяните все крепежные винты до упора.
Соберите механизм, повторив все действия в обратном порядке.

Как прокачать сцепление на МАЗе

Прокачка сцепления необходима, когда плохо переключаются передачи или в гидравлическую систему попал воздух.

Перед началом процедуры рекомендуется заполнить бак гидравлического привода рабочей жидкостью до отметки 1-1,5 см. Удалить с клапанов цилиндра выпускного типа все загрязнения, снять защитный кожух, убрать колпак с верхней части главного цилиндра и надеть на нее специальный шланг для прокачки.

Постепенно необходимо опускать свободный конец шланга в рабочую жидкость, залитую в гидравлический привод, слегка надавливая на педаль сцепного механизма. Между нажатиями должен быть интервал 1-2 секунды. Всего необходимо сделать 4 надавливания.

При первом нажатии педаль должна быть погружена в жидкость, в это время необходимо отвернуть клапан на пол-оборота. Во время 2, 3 и 4 — прокачиваются все механизмы системы. Когда пропадут пузырьки, нужно прекратить нажимать на педаль. Если во время процедуры уровень рабочей жидкости снижается на 2/3, необходимо восполнить недостающий объем.

Сцепление МАЗ и устройство детали

Сцепление МАЗ представляет собой двухдисковое устройство фрикционного типа. Имеет пружины, которые расположены периферийно. В устройство сцепления МАЗ также входят диски. Элементы изготовлены из прочных материалов. Сцепление МАЗ устанавливается в картер из крепкого чугуна. Ведущие части механизма – это диск сцепления МАЗ (средний и нажимный), маховик МАЗ. ООО «АвтоРесурс» предлагает подробнее рассмотреть в ряде статей, как делается регулировка сцепления МАЗ и ремонт детали. Однако сегодня мы расскажем вам, из чего состоит устройство сцепления МАЗ и как работает привод сцепления МАЗ.

1. Сцепление МАЗ имеет сложное строение

Рассмотрим модель грузовика «Минского автомобильного завода» 5335. Изучим тщательно устройство сцепления МАЗ. Итак, механизм включает в себя огромное количество элементов, к примеру:

Отжимной рычаг и пружины;
Вилка сцепления МАЗ, кольца, шток;
Гайка, пластины, муфты сцепления МАЗ;
Рычаг вала вилки, палец, кожух сцепления МАЗ;
Прокладки, диск сцепления МАЗ, маховик и ступицы.

Данные составные элементы являются основными в устройстве запчасти МАЗ. Также все механизмы крепкие и устойчивы к большим нагрузкам. Поэтому сцепление МАЗ, как и привод сцепления МАЗ, служат долго, редко выходят из строя. В основном используется чугун для изготовления элементов из устройства сцепления МАЗ. Рассмотрим подробнее каждую часть изучаемой детали. Диск сцепления МАЗ (нажимной и ведущий) отлит из прочного чугуна.

Имеет шипы, которые присоединяются к маховику грузовика. Таким образом, сцепление МАЗ – очень крепкое соединение, что позволяет легко перемещать диск сцепления МАЗ. Также в данном случае осуществляется передача крутящего момента к такому элементу как диск сцепления МАЗ от маховика. Возникает сила трения. Сцепление МАЗ имеет несколько фрикционных насадок, которые содержит диск сцепления МАЗ. Поэтому во время работы элементов возникает сила трения. То есть от поверхности фрикционных накладок, дисков и маховика происходит передача крутящего момента к коробке передач МАЗ. Отметим, что привод сцепления МАЗ современного грузовика не включает в себя диски. 2. Сцепление МАЗ надежное и крепкое

Продолжаем рассматривать устройство сцепления МАЗ.

Для предотвращения нагревания пружин, которые чаще всего возникает при длительной буксовке грузовика, под пружины запчасти МАЗ подлаживается прокладка из прессованного картона. Диск сцепления МАЗ не взаимозаменяем. Элементы монтированы на первичный вал МАЗ, то есть на его шлицы. Сцепление МАЗ также включает в себя ступицу, диск с накладками и гасителя колебаний.

Как правило, ступицы МАЗ, диск сцепления МАЗ изготовлены из стали. Сцепление МАЗ предохраняется от пагубного воздействия различных колебаний при движении автомобиля благодаря специальному гасителю. Данные колебания чаще всего передаются от вала двигателя грузовика. Кроме этого устройство сцепления МАЗ надежно защищено гасителем сбоев при включении механизма. Также гаситель позволяет более плавно работать зацеплениям коробки передач.

Диск сцепления МАЗ не входит в привод выключение рассматриваемого механизма. Так устройство сцепления МАЗ при выключении примерно следующее:

Пальцы, тяги и педали;
Рычаги, пружины и вилки сцепления МАЗ;
Шток цилиндра, цилиндры и кольцо стопорное;
Зазор и клапан.

Таким образом, привод сцепления МАЗ снабжен пневматическим усилителем. В целом, деталь крепкая и практически не ломается. Однако привод сцепления МАЗ, как и любой элемент грузового автомобиля, требует регулярного осмотра. Тяги и клапаны включены последовательно. Так привод сцепления механического типа снабжен и рабочим цилиндром усилителя. Элемент установлен параллельно. Привод сцепления МАЗ включает в свое устройство сцепления МАЗ и двуплечий рычаг, который соединен со штоком цилиндра и клапана. Как видим, схема сцепления МАЗ несложна. Тем не менее, перед тем, как совершать регулировку агрегатов, необходимо тщательно изучить их устройство. Если рассматривать привод сцепления МАЗ, то элемент регулируется двумя способами.

То есть с помощью регулирования свободного хода педали сцепления МАЗ. Кроме этого, привод сцепления МАЗ регулируется зазором между кольцом (стопорным) и торцом крышки корпуса клапана. Диск сцепления МАЗ не требует особого ухода.

Регулярно осматривайте деталь для своевременного устранения поломок. Привод сцепления МАЗ также неприхотлив.

Всего лишь периодически проверяйте свободный ход педали, подшипника муфты.

Устройство сцепления МАЗ содержит также и привод. Рекомендуем следить более тщательно за состоянием данного элемента. Подписывайтесь на наши каналы в соц сетях twitter, facebook, в контакте, google+.
