➤ регулировка клапанов на ладе гранта своими руками

Порядок выполнения регулировки на 8-ми клапаннике

Процедура не сложна и легко выполняется водителем при наличии под рукой:

Ключи гаечные, накидные, свечной, торцевые.
Набор щупов.
Приспособление отжима клапана с калиброванным фиксатором.
Регулировочные шайбы (желательно комплект).
Ветошь.

Алгоритм

Перечень обязательных работ предусматривает:

Остановить машину на площадке (лучше в гараже), дать остыть двигателю, желательно ниже 25° C.
Отсоединить от клапанной крышки шланги, кронштейны, крышку, ремень привода распределительного вала . Осуществляется визуальный осмотр его на предмет наличия изношенных мест или других дефектов.

Снимаем крышку клапанов
Выкрутить свечи , что облегчит проворачивание коленчатого вала и установки в ВМТ первого цилиндра. Этот процесс выполняется подъемом (вывешиванием) передка машины с последующим вращением переднего колеса или шестерни коленвала. Делается это после установки 4 передачи КПП.
Выкручиваем свечи зажигания
в секторе выхлопного коллектора. Замерить величину зазора между круглой поверхностью кулачка и толкателем. Тепловой фактор считается сугубо фиксированным параметром, составляя для впускного 0,2 мм, и 0,35 мм выпускного, с погрешностью 0,05 мм. Совмещаем метку шестерни распределительного вала с риской на головке блока
Проверка правильно зафиксированного зазора выполняется щупом . На первом клапане щуп вводят в интервал между кулачком и регулировочной шайбой, толщина которой варьирует в пределах 3÷4,5 мм. Пластина инструмента должна проходить со слабым усилием. Это считается нормальным вариантом. Свободное вхождение или невозможность просунуть считается свидетельством необходимости проведения регулировки. Если щуп не лезет, пользуются пластиной меньшей толщины. Действие повторяется до поры, пока он не пройдет с легким трением. Разница номинального зазора и толщины щупа выдаст требуемую толщину шайбы.
Проверяем зазор щупом
Процесс предусматривает сжатие клапана, для чего приспособление (под рукой) монтируется на шпильки головки блока. Рычаг следует разместить между кулачком и плоскостью шайбы . Надавив ручку приспособления, рычаг нажимает на толкатель. В образовавшийся промежуток вставляется калиброванный фиксатор, который удерживает клапан, оставляя шайбу свободной. Эта деталь снимается пинцетом или чем – либо заостренным.
С помощью рычага надавливаем на толкатель и вставляем калиброванный фиксатор

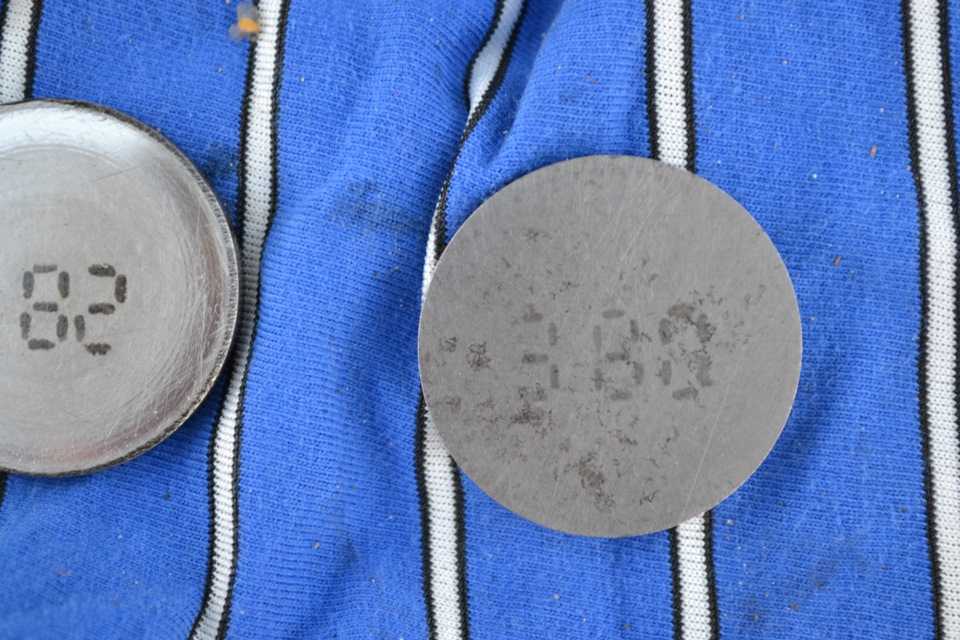

Установку новой детали производят исходя из лазерной метки , на нижней стороне извлеченной детали, например, 3,5 мм. При отсутствии метки замер осуществляется микрометром. Проверка показывает, зазор выхлопного клапана, например 0,44 мм. Зазор превышает фиксированный на 0,09 мм. Стало быть, понадобится шайба толщиной 3,94 мм. В наборе такого размера может не быть. В этом случае подбираем размер, близкий к требуемой цифре.

Устанавливаем новую регулировочную шайбу клапана ВАЗ-2114
Новая шайба укладывается на место меткой вниз , во избежание истирания. Фиксатор извлекается после отжима клапана. Операция переходит к следующему этапу.

По завершении первого этапа, распределительный вал проворачивается на 180° (пол оборота) для проверки 2 впускного и 5 выпускного. Провернув еще на 180°, проверяется 6, 8.

Порядок работ по регулировке клапанов Лада Гранта 8 клапанная

Когда все инструменты на месте, то можно приступать к выполнению работ. Однако перед этим нужно ознакомиться с некоторыми рекомендациями, что даны ниже.

Замер производится щупом, который устанавливается между шайбой регулировки клапанного толкателя и кулачком распредвала. Для клапанов Лада Гранта (2190) номинальный размер зазора составляет: Впускной клапан — 0.2±0.05 мм Выпускной клапан – 0.35±0.05 мм Процесс регулировки происходит установкой регулировочных шайб разного размера. Ремонтный комплект имеет шайбы толщиной от 3 до 4.5 мм с шагом 0.05 мм. Первым делом вам необходимо снять защиту двигателя, а именно её правую часть.

Снятие защиты двигателя Лада Гранта 2190

Открутите два болта, которые крепят заднюю часть защиты справа
Отверните среднюю часть крепления защиты с правой стороны
Теперь у вас есть доступ и пространство для непосредственного удаления правой части защиты мотора. Вам нужно отвернуть два болта с правой стороны.
Демонтируйте нужную часть.

Снятие крышки головки цилиндров ВАЗ 2190

Вначале нужно прослабить хомуты, которые удерживают шланги системы охлаждения двигателя и отсоединить от штуцеров сами патрубки.
Открутите пару гаек, что фиксируют крышку ГБЦ двигателя.

Две гайки крепления ГБЦ 2190

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Отключите клемму аккумулятора (минусовую)
Установите автомобиль в нейтральное положение коробки передач, а также зафиксируйте авто специальными башмаками.
Отверните три болта крепления кожуха ГРМ спереди.
Аккуратно демонтируйте кожух , чтобы не задеть провода, проходящие рядом.
Используйте ключ для поворота коленчатого вала. Это делается специальным болтом на шкиву привода генератора. При этом метки на шкиве распредвала и заднего кожуха ремня привода мотора должны совпасть.

Расположение меток ВАЗ 2190 8 клапанов

Регулировка клапанов Лада Гранта (2190) 8 клапанов

Итак, мы подошли к самому главному вопросу регулировки клапанной группы, после того как, провели все подготовительные работы и обеспечили доступ к распределительному валу.

Берем в руки щуп и начинаем проводить замеры зазоров. Первыми необходимо проверить те кулачки, которые смотрят вверх от толкательного механизма. У вас это будут четвертый, шестой, седьмой и восьмой клапаны. После замера у вас будут данные по которым следует принять решение о замене регулировочной шайбы. Там где зазоры в пределах нормы, ничего делать не нужно. Все полученные результаты замеров лучше записать.
Для облегчения процесса демонтажа регулировочной шайбы завод-изготовитель оставил специальные пазы в толкателе. Их нужно провернуть отверткой так, чтобы было удобно поддеть шайбу и соответственно снять её.
Теперь необходимо использовать специальный инструмент – сжиматель пружин клапанов (его можно купить в любом магазине автозапчастей). Он устанавливается на шпильки крепления крышки ГБЦ. Смонтировав устройство, вам нужно надавить на него и вдавить толкатель того клапана, у которого производится замена шайбы. Потом следует установить фиксатор между распредвалом и толкателем.
Далее следует отверткой поддеть шайбу и вытянуть её из посадочного места в толкателе. Дополнительно лучше использовать пинцет для удержания шайбы.
Запишите толщину снятой шайбы. Она указана на ней, но бывают случаи истертости надписи, поэтому лучше иметь микрометр или же штангенциркуль с сотыми.
Теперь нужно вспомнить математику и рассчитать толщину новой регулировочной шайбы. Для этих целей используется простая формула: H=B+A-C, где B-толщина прежней шайбы, А-замерянный зазор и С-номинальный зазор. Все расчеты производятся в миллиметрах. Когда вы получили значение H, оно может не совпадать с размерами новых шайб, поэтому нужно в пределах допуска 0,05мм найти ближайшее к нему значение. Например, Н получилось 3,81мм, а ближайшая толщина шайбы из комплекта 3,8 значит её и будем ставить.
Подобрав новую регулировочную шайбу, её нужно установить в толкатель надписью вниз к нему же.
Придавите толкатель сжимателем и демонтируйте фиксатор.
После этого проведите повторное снятие размеров зазора и если он отличен от номинальных значений, то следует повторить процедуру регулировки.
Теперь нужно провернуть коленчатый вал на один оборот (360 градусов) и провести замену шайб (если это необходимо) в приводах клапанов первого, второго, третьего и пятого кулачка.
После этого нужно установить все ранее снятые детали ГРМ в порядке обратном вышеизложенному.

Техобслуживание

Согласно рекомендациям АвтоВАЗ двигатель 11183 должен обслуживаться по регламенту:

Объект техобслуживания	Время (месяц) или пробег (10 000 км) что наступает раньше
Привод ГРМ	36/ 1
Аккумулятор АКБ	12/2
Зазор в клапане	24/2
Вентиляция картера	24/2
Ремни, приводящие в действие навесное оборудование	24/2
Топливопровод и крышка бака	24/2
Моторное масло	12/1
Маслофильтр	12/1
Воздухофильтр	12 – 24/4
Топливофильтр	48/4
Контуры обогрева/охлаждения	24/4
ОЖ	24/4
Датчик кислородный	10
Свеча зажигания	12 – 24/2
Коллектор выпускной	12/1

По умолчанию система охлаждения имеет объем 7,8 л. На конвейере обычно заливается красный антифриз Felix Carbox 40. Замена производится любой охлаждающей жидкостью с учетом температурного диапазона 85 градусов. Поскольку устройство ДВС достаточно простое, операцию ТО можно выполнить собственными силами.

Инструкция по регулировке клапанов — Лада Калина Блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

Головка на 10 с воротком или трещоткой
Отвертка крестовая и плоская
Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
Набор щупов
Пинцет или длинногубцы
Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Видео инструкция

Недавно обновил статью, так как снял специальную видео инструкцию по регулировке клапанов для всех переднеприводных ВАЗов, включая Калину. Так что смотрите все наглядно ниже.

Ну и ниже можно посмотреть все в обычном формате, как и большинство статьей на данном сайте.

Фото отчет работы

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Лада Гранта › Бортжурнал › Регулировка тепловых зазоров клапанов (21190, 2108 )

На протяжении всей эксплуатации авто, клапана регулирую самостоятельно.Для этого нам понадобится :1 — Щуп измерительный ( продается везде ), смотрим чтоб можно было измерить такие зазоры, как 0,2 0,25мм 0,30 0,35 0,40 0,45 0,50 и тд, до 1мм .2 — Шайбы ( 2108 )3 — Приспособление для утапливания клапанов4 — Что-нибудь острое — поддевать шайбу и типа пинцета, чтоб ее достать. Я лично пользуюсь ножиком и какой то хренью, чтоб поддерживать шайбу )5 — Шприц, откачивать с колодцев масло, оно мешает, когда утапливаем клапана и достаем шайбы.6 — Прокладка клапанной крышки ( лучше покупать каждый раз новую )7 — Герметик, промазать в уголках стыки, там обычно подтекает, прокладка плохо прижимаетА так же температура за бортом 20-30- градусов. Холоднее? — прогреваем двигатель до 35 градусов, разбираем и начинаем работать.Так как у меня двигатель 11186, рекомендуемые заводом изготовителем тепловые зазоры следующие :Впускные ( 2,3,6,7 клапана ) 0,25мм +-0,05 мм Выпускные ( 1, 4, 5, 8 клапана ) 0,4мм +-0,05ммЯ оставил среднее 0,25 и 0,4 , сегодня перевел на 0,45 для эксперимента, говорят на ГБО можно увеличить до максимума выпускные.Покатаемся — посмотрим.Клапана проверяем каждые 15000 км . Если на газе катаемся — каждые 10000 строго! У меня ГБО, и зазорчики потихоньку уходят. На этот раз были чуток поджаты 2 впускных клапана, примерно на 0,02мм. Шайба стояла 382, нам нужно соответственно 380. На газу проверяю второй раз уже, сначала поджимались выпускные, теперь они встали, пошли впускные.

По шайбам : продаются практически во всех магазинах, но с шагами 0,05, то есть номера шайб идут 300 , 305 , 310 и тд. Я предпочитаю шаги 300, 302, 305, 307 и тд, такие только на рынках или по заказу. У нас так! Я нашел на рынке.Когда делал первый раз, просто достал все шайбы, переписал, и около этих размеров понабрал штук 20. Например минимальная шайба у меня была 350, максимальная 385, взял с 345 по 390. На данный момент зазорчики уходят, взял с 330+ еще.

Процесс прост, когда все приготовили, направляем кулачки распредвала на измеряемом клапане на себя и просовываем щуп с необходимым нам размером для измерения зазора. Это делается ключом на 17, за шкиф распреда, на нейтрали, свечи предварительно выкручиваем или же вывешиваем колесо и крутим его на 5й скорости. Например нам надо на впуск 0,25 — он не лезет, а 0,2 проходит, значит нам надо достать шайбу и подложить потоньше ( с меньшим номером ) . Достаем, там 385, нам надо тогда 382( если такие есть) или 380. Я просто люблю когда все до мулиметра )). А многим пофигу, пользуются только шагами по 0,05. Щуп должен проходить с небольшим усилием, не болтаться там как по маслу, вот для этого и нужны шаги 0,02-0,03.Предостережение, размеры шайб не всегда соответствуют написанным на них, проверяется это микрометром, если есть, у меня нет, поэтому набрал побольше шайб и подсовываю, проверяю. Одна с номером 350 не подходит, другая может подойти. Тут не без этого. Нет идеала! Но это редко очень!

Для чего регулируются клапана — чтобы поддерживать тепловой зазор между кулачком распреда и шайбой. Когда клапана уходят, зазор становится маленьким и они просто напросто перестают в 1 момент закрываться полностью, со всеми вытекающими, потеря мощности и прогар клапанов. Зачастую колбасит мотор, это впускные или выпускные имеют разные зазоры. Это одна из первых причин, почему колбасит 8 клапанный двигатель.

Цена вопроса шайбы — 30-40 р, в инете можно найти намного дешевле.Приспособление руб 200-250Шуп, не помню, но не дорогоШприц 10 рПрокладка 60рГерметик тоже недорогой

Считайте сами что вам выгоднее. Обратиться в сервис, где от 400р и до бесконечности, говорят и до 2000р доходит, вам отрегулируют клапана или потратитесь разик, зато все сами. Опять же, кто сколько катает. Есть такие, что 15000км катят 2 года и потом машину сдают — нафиг им это? )) У меня пробеги очень большие, раз в 2 месяца проверяю!Также в интернете полно инфы об этом. Мне помогала мурзилка и смекалка кое-где )) Процесс по времени, на холодную минут 20. Кто первый раз конечно час, полтора потратит )Успехов, не бойтесь, все легко и просто.__________________Клапана регулируются при температуре двигателя +18 . Это совсем не означает, чтобы забортная температура была такая же. Да, если больше, например лето +30 на солнце, будет конечно отклонение, но не более 0.02, погрешность мала, катастрофы не будет. А вот если мороз несильный, естественно в -10 не охота лезть, а вот 0гр вполне. Разогрел двигатель до 40гр. Пока то, сё, вот тебе и близка она к 18 +- . Шайбы запасные и щуп естественно держать в тепле, например карман. Ну и конечно все делать быстро, кто первый второй раз это делает самостоятельно — быстро не получится, двигатель остынет сильно, со всеми вытекающими. Вот и все. Все очень просто!

Особенности конструкции

По умолчанию двигатель 11186 сохраняет все особенности конструкции оригинала 21114, из которого и произошел:

объем 1,6 л;
высота блока на 2,3 мм больше, чем у 2110;
коленвал с увеличенным радиусом кривошипа на те же 2,3 мм (ход поршня 75,6 мм, соответственно);
ШПГ, маховик и венец от 2110.

Конструкция мотора 11186

Помимо этого, особенностью для двигателя 11186 является загиб клапанов о поршни при обрыве ременной передачи ГРМ:

юбка поршня здесь уменьшена для облегчения;
изготовить глубокую лунку для клапана внутри поршня невозможно физически.

Схема узлов ДВС 11186

Содержит мануал производителя описание узлов и параметров ДВС, которые чаще всего сравнивают с характеристиками мотора 11183, имеющего наиболее схожую маркировку. Основными отличиями этих силовых приводов одного и того же производителя являются:

крутящий момент на 15 Нм больше;
мощность 87 л. с. вместо 82 л. с.;
мотор 11186 выпускается с 2011 года, а его предшественник 11183 с 2004 года;
вместо серийных поршней от 2110 массой 350 г используется облегченная версия 21116 весом 240 г;
длина шатуна увеличена с 121 мм до 133,32 мм;
юбка поршня имеет графитовое покрытие, в зоне первого кольца произведено анодирование металла;
камера сгорания 30 см3 вместо 26 см3;
степень сжатия увеличена с 9,6 до 10,5;
прокладка ГБЦ цельнометаллическая, ее толщина уменьшена с 1,2 мм до 0,43 мм;
головка блока цилиндров выше на 1,2 мм для компенсации увеличившейся камеры сгорания;
диаметр болтов уменьшен с М12 до М10 для снижения деформаций цилиндров при затяжке;
проточные каналы в ГБЦ увеличены в диаметре, установлены форсунки для охлаждения головок поршней;
рабочая фаска под клапанами сохраняется дольше за счет упрочнения алюминиевого сплава по специальной технологии;
поскольку лунки в поршнях недостаточно для безопасности клапанов, используется высокопрочный ремень ГРМ производителя Гейтс;
клиновой ремень распредвала получил автоматический натяжитель, ранее в моторах ВАЗ не использовавшийся;
поршневая система защищена снаружи от перегрева рубашкой охлаждения, интегрированной в блок цилиндров;
длина каналов ресивера увеличена, характеристики ДВС близки к 16 клапанному мотору;
катколлектор имеет приплюснутый блок, что позволило развести протоки и избавиться от потерь мощности и завихрений;
генератор монтируется на кронштейне, поэтому его приводной ремень не бывает перетянутым, как у 11183, служит дольше;
салонный теплообменник и расширительный бачок включены в термостат параллельно, погрешность срабатывания снизилась до 2 градусов вместо 5 градусов.

Вентиляция картера

Крышка ремня ГРМ 11186 справа улученной конструкции

Справа катколлектор 11186 с рациональной схемой выхлопа

Модифицированный узел крепления генератора

Термостат новой конструкции

По данным завода АвтоВАЗ у ДВС 11186 обеспечивается потенциал 120 л.с. (без снижения ресурса) либо 180 л. с. (ресурс будет снижен за счет интенсивного износа поршневой). Производителем рекомендовано производить тюнинг исключительно за счет доработок узлов и механизмов без применения турбин.

Плюсы и минусы

Основным преимуществом мотора является тот факт, что производителю уже удалось увеличить мощность до 64,2 кВт. Помимо того, допускается форсировка мотора без потери эксплуатационного ресурса. То есть, владельцу не придется делать капитальный ремонт чаще установленных сроков.

Минусами ДВС 11186 являются:

«встреча» поршня с клапаном в случае обрыва ременного привода ГРМ;
периодическая регулировка клапанов;
не ремонтопригодный блок зажигания.

Регулировка клапанов

Преимуществами мотора в сравнении с существующими на момент его создания версиями ДВС производителя АвтоВАЗ являются:

капремонт своими руками после выработки ресурса поршневой группы минимум 3 раза различными ремкомплектами;
увеличенные объемы камер сгорания;
встроенная система охлаждения поршней;
навесное крепится кронштейнами, имеет автоматические натяжители;
модернизация ГБЦ и коленвала;
облегчение поршневой и КШМ;
использование деталей от существующих двигателей.

Потому при ремонте и тюнинге не возникает проблем с запчастями и комплектующими. Техобслуживание дешевле, чем у движков иностранного производства.

Зачем нужно регулировать клапана?

Многие неопытные автомобилисты часто задаются вопросом, когда регулировать клапана на Гранте с 8-клапанным двигателем. Такие мероприятия выполняются в случае, если появилась необходимость в стабилизации работы движка на малых и больших оборотах. Неправильно отрегулированные клапанные системы способствуют образованию зазоров между кулачковым механизмом распределительного вала и клапанной системой. Открывшийся моторный клапан грозит разгерметизацией цилиндра, что негативно сказывается на ресурсе силового агрегата.

Важно знать: В худшем случае значительный зазор превращается в серьезную проблему, чреватую перегоранием. При столкновении клапанной системы с поршневым ходом ограничиться простой регулировкой клапанов на Гранте не удастся, придется отдать большую денежную сумму за ремонт

Регулировка клапанов: порядок действий

Регулировка клапанов с помощью щупа

Двигатель автомобиля устроен таким образом, что имеет 2 клапана на 1 цилиндр. Это необходимо для того, чтобы 1 клапан запускал горючую жидкость, а 2 избавлялся от нее. Весь этот процесс регулируется газораспределительным механизмом. Особую роль в этом процессе играют клапанные зазоры. При пуске двигателя и достижения им рабочей температуры, его движущие элементы расширяются.

Это приводит к тому, что недостаточные размеры зазоров могут стать причиной выхода мотора из строя вследствие перегрева его структурных элементов.

Увеличенные зазоры клапанов снижают мощность двигателя. Об этом можно судить, услышав металлический звук при холостых оборотах мотора. Таким образом, неправильная регулировка клапанов приведет к тому, что увеличится расход топлива и потребуется дорогостоящий ремонт отдельных элементов двигательной системы.

Зазоры регулируются на холодном двигателе. Проверить его рабочую температуру можно, воспользовавшись плоским щупом нужной толщины. Порядок действий:

Регулировку нужно начинать с поворота коромысел двигателя в нужную сторону. Затем следует поднять поршень цилиндра до «мертвой» точки. В этом положении клапаны двигателя находятся в закрытом состоянии. Для проверки правильности выполненных действий нужно слегка покачать клапаны. Они должны находиться в свободном состоянии, т.е. ни во что не упираться (то же касается авто с кондиционером).
Затем следует опустить гайку на регулировочном винте. С использованием щупа можно настроить нужное расстояние между клапанами, т.е. отрегулировать зазор.
Следующий этап — затягивание контргайки

Важно иметь в виду, что при сильном затягивании зазор может уменьшиться. После каждого поворота гайки следует проверять размер зазора щупом

Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Аналогичные действия производятся с другими клапанами. Чтобы до них добраться, необходимо провернуть коленчатый вал до положения, когда поршень будет в «мертвой» точке. Регулировка зазора Лада Гранта Лифтбек с 8-клапанным двигателем производится по такой же схеме.

Что лучше: 8-ми или 16-ти клапанная двигательная система?

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Автомобиль Лада Гранта Седан/Лифтбек оснащается двумя модификациями двигателя: 8-ми и 16-ти клапанными. Отличие одного от другого очевидны: количество клапанов, мощность, динамика разгона.

Вместе с тем, лишь 16-ти клапанные агрегаты оснащены гидрокомпенсаторами. Они предназначены для автоматической регулировки зазора между кулачком распредвала и ножкой.

В 8-ми клапанных моторах автоматическая регулировка клапанов на Гранте отсутствует. Владелец должен периодически посещать СТО для профилактики и замены изношенных элементов механизма ГРМ.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
нестабильная работа на холостом ходу;
затрудненный запуск мотора;
детонация силового агрегата;
снижение динамики разгона;
педаль акселератора малоинформативная;
падение мощности;
повышенный расход горючего;
периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

набор торцевых головок с воротком и трещоткой;
шприц для удаления моторного масла;
фигурные и плоские отвёртки;
специнструмент для утапливания клапанов;
серия специальных щупов;
пинцет;
плоскогубцы с длинным захватом;
регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

Снять кожух, который закрывает привод газораспределительного механизма.
Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
Поверхность под головкой очищается от масла с помощью шприца.
Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Операция, если разобраться, несложная. Надо строго следовать пошаговой инструкции, и с такой процедурой справится даже новичок.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.
