Как отрегулировать клапана на мотоцикле • последовательность действий

Прицеп для перевозки мотоцикла

Обычно мотоциклу не страшны любые, самые дальние, расстояния и любые дороги. Но при необходимости перевезти спортивные мотоциклы к месту соревнований, например, нужно либо воспользоваться услугами грузовика, либо прицепом.

Прицеп для мотоцикла оснащен дополнительными приспособлениями, чтобы доставить вашу технику в исправном состоянии до конечного пункта.

Сюда обычно входят такие приспособления:

Правила перевозки мотоциклов

Погрузка мотоцикла производится по определенным правилам:

Если перевезти нужно не одну, а две единицы техники, значит, установить нужно две подставки. Для разгрузки мотоцикла, все действия проводятся аналогично погрузке, только все наоборот.

Клапана на мотоцикл Урал

24 марта

LiveJournal

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега. Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя

Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

Направляющие клапанов мотоцикл Урал

Регулировка клапанов на мотоцикле Урал

Для того чтобы отрегулировать клапана на мотоциклетной технике Урал необходимо разделить процесс на несколько этапов.

Как отрегулировать клапана на мотоцикле Урал

Они заключаются в:

отвинчивании винта и снятии крышки наряду с прокладкой,
поворачивании коленчатого вала до той степени, пока не произойдет закрытие впускной клапан,
ослаблении контрболта, который располагается на толкателе стержня выпускного клапана,
регулировании величины зазора между основанием клапана и толкателем или коромыслом. Зазор должен быть на уровне 0.1 миллиметров.
установке зазора. Она заключается в винчивании контргайки на определенном месте.

Для регулировки впускного клапана необходимо вначале проведения работы поворачивать коленчатый вал до той степени, чтобы выпускной клапан полностью закрылся. Только после этого можно настраивать зазор между основанием впускного клапана и толкателем или коромыслом.

Последовательность действий настройки впускного клапана на мотоцикле Урал практически не отливается от той, которая используется для регулировки выпускного клапана.

Важно: Осуществляя настройку одного клапана, необходимо не забыть произвести регулировку и другого. Иначе это приведет к нарушению работы двигателя. Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной

Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов

Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной. Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов.

Величина теплового зазора

Зазор в клапанах ДВС также выставляется разный, и он тоже зависит он конкретной модели силового агрегата. Величина теплового зазора (ТЗ) разработчиками рассчитывается, исходя из теплового расширения металла, применяемого в моторе, а материал для изготовления производителями используется разный. Еще нужно сразу отметить, что не всегда заводом рекомендуемые ТЗ строго выполняются ремонтниками, так как на практике выясняется, что другие величины зазоров на практике более подходят для той или иной модели движка, с ними мотор работает в оптимальном режиме.

ТЗ должны быть оптимальными, не больше и не меньше положенного. Если зазор слишком маленький:

клапана негерметично прилегают по седлам, уменьшается компрессия в цилиндрах, теряется мощность ДВС;
со временем из-за неплотного прилегания к седлам прогорают клапана (обычно выпускные);
мотор неровно работает на холостых оборотах.

Если зазор слишком большой:

в движке возникает неприятный щелкающий стук (похож на звук стрекочущей швейной машинки);
быстро вырабатываются детали – изнашиваются кулачки РВ, толкатели, регулировочные шайбы, торцы клапанов;
мотор не развивает необходимой мощности, так как при недостаточном открытии клапанов не происходит необходимого наполнения цилиндров ТВ смесью.

В среднем ТЗ клапанов находятся в пределах 0,15-0,45 мм, причем, для выпуска зазоры всегда устанавливаются больше – при малых ТЗ выпускные клапана склонны к прогоранию.

Регулировка клапанов (РК) обычно производится на холодную, но на некоторых моделях автозаводы-изготовители рекомендуют выполнять регулировочные работы на прогретом ДВС.

Как отрегулировать без щупа клапана на мотоцикле урал

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.

3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.

Регулировка клапанов на двиг. 165 FMM

Регулирую клапана на 165FMM Motoland XR 250 EnduroПодробнее

#shorts Регулировка клапанов 165 FMMПодробнее

Ремонт двигателя 165FMM с пробегом 20000кмПодробнее

Регулировка зазоров клапанов на 172 FMM. Просто и понятно.Подробнее

Forte FT250 GY, регулировка клапанов на 166 двигателеПодробнее

Сборка двигателя 165 FMM | Замена КОЛЕНВАЛА и ЦПГ | Motoland XR 250 (166fmm 167fmm 169fmm)Подробнее

Регулировка клапанов мотоциклаПодробнее

РЕГУЛИРОВКА КЛАПАНОВ ИРБИС ТТР 250 166FMM ,смотреть до конца -СПОЙЛЕР )Подробнее

Настройка клапанов на Kayo 250 169fmm/ Ревизия ГРМПодробнее

Сборка двигателя motoland / настойка клапанов 165fmm / как зарядить натяжитель цепиПодробнее

Засухаривание клапанов, головка двигателя 165 fmmПодробнее

Минск Х250 Регулировка клапанов 166fmm МоторПодробнее

Доказательство на прошлое видео «Настройка клапанов на Авантисе 250 «Подробнее

Мото 250 замена ГРМ регулировка клапановПодробнее

#ГВНМСК 35. Замена цепи ГРМ. Двигатель 165fmm/cb250 Подробнее

Irbis ТТR 250R Замена цепи ГРМ и регулировка клапановПодробнее

#6 Сборка ЦПГ 166FMM (164fmm 164fml 165fmm и т.д.) и регулировка клапановПодробнее

#3.1 Головка 166FMM и притирка клапанов (164fmm 164fml 165fmm 157 qmj 139qmb и т.д.)Подробнее

Источник

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номерцилиндра	Клапан	Величиназазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Как сделать прицеп для мотоцикла своими руками

Выношу на суд читателей издания свой вариант бокового прицепа к мотоциклу. Изюминка в предлагаемой конструкции—узел подвески. Она без рычагов, пружин и амортизаторов, которые существенно усложняют конструкцию и требуют дополнительных затрат времени и материальных средств. Я решил эту проблему иначе—установил вместо амортизаторов рессору, которая не только обеспечивает достаточную мягкость хода, гася колебания от неровностей дороги, но одновременно выполняет также и роль оси.

При изготовлении прицепа широко использовались имевшиеся в наличии детали от мотоциклов и мотороллеров. Так, основной несущий элемент конструкции—рама «позаимствована» у бокового прицепа мотоцикла «ИЖ», отысканная в куче металлолома, дожидавшаяся своей очереди на переплавку. Обрезав всё лишнее, получил раму размерами 650×800 мм (разумеется, таковую можно сварить, например, из водопроводных труб диаметром 50 мм). Для крепления рессоры к лонжеронам рамки снизу приварил поперечную балку из двух уголков размерами 35x35x3 мм (или из швеллера подходящего размера), которую для придания большей жёсткости соединил с задней поперечиной рамки распоркой из трубы диаметром 30 мм. К балке и передней поперечине приварил водило (32-мм труба), на переднем конце которого установил сцепное устройство—рулевую тягу от грузового автомобиля. На мотоцикле-буксировщике закрепил поворотный рычаг от того же автомобиля, в отверстие которого при движении с прицепом вставляется наконечник рулевой тяги.

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

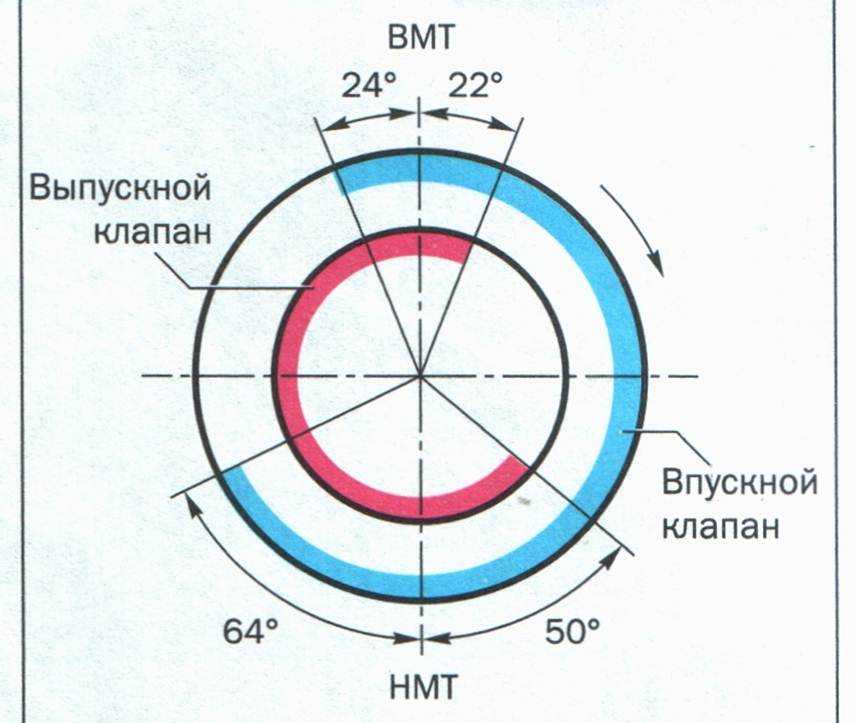

Фазы газораспределения

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Что такое тепловой зазор

Под понятием тепловой зазор подразумевают расстояние между коромыслом и верхним торцом клапана. Это позволяет при неизбежном тепловом расширении деталей двигателя обеспечить оптимальную работу клапанного механизма. Недостатком наличия такого зазора является низкая стабильность мотора при запуске на холодную, но зато он отлично работает при полном прогреве. Следует помнить, что зазор должен быть соответствующим модели двигателя. На старых моделях сплавы менее стабильны, поэтому рекомендуется настраивать этот показатель равным 0,1 мм. На более современных движках зазор может устанавливаться в пределах 0,05 мм.

Регулировка клапанов

Как вы знаете, двигатели мотоциклов Урал и Днепр – различные, но имеют свои особенности, благодаря которым их настройку можно разделить на три группы. Но прежде, чем приступить к работе необходимо подготовить рабочее место и мотор. Прежде всего, двигатель должен быть остывшим, также следует подготовить набор щупов, несколько ключей и емкость для сбора масла.

Регулировка клапанов — М-72, Днепр К-750, МВ-750, Днепр-12.

Последовательность рассмотрим на основе схемы механизма газораспределения: Раскручиваем винт (9) расположенный с торцевой стороны и снимаем крышку (10), не забывая про прокладку (8).· Проворачиваем мотор кик-стартером, до закрытия впускного клапана. Меряем щупом зазор, для данных моделей он равен 0.1 мм. В случае отклонений переходим дальше, если зазор в пределах допуска – собираем узел обратно.· Контргайку (5) ослабляем и, прокручивая регулировочный болт (11) устанавливаем необходимый зазор, пользуясь щупом для проверки. Щуп должен входить в зазор с небольшим усилием.· После установки зазора контргайкой фиксируем его, удерживая регулировочный болт. Финишная регулировка зазора.· Устанавливаем обратно крышку, не забывая про прокладку, и притягиваем ее винтом. Совет: Если вы решили провести настройку своими руками, то не забудьте про ревизию основных частей данного узла. Во-первых, все грани болтов и гаек должны быть целыми. Во-вторых, не должно быть никаких загрязнений. Наконец не забывайте заменить или провести полную ревизию прокладкам.

Днепр МТ 9, МТ 10, МТ 10-36.

Здесь мы опишем, как проводится регулировка клапанов Днепр. Прежде всего, необходимо крепко зафиксировать мотоцикл и под головку цилиндра установить ванночку для сбора масла. После снимаем клапанную крышку, сливаем масло. Через смотровое окно (за резиновой пробкой) устанавливаем маховик на отметке В или в.м.т. такта сжатия. Проверить правильность данного пункта очень просто – при этом оба клапана будут закрыты, а штанги будут свободно вращаться. Следующий шаг – ревизия зазоров. Для данных моделей на выпуске устанавливается зазор — 0.07 мм, а для впускного клапана 0.05 мм. Если определяются отклонения, то для регулировки ослабляют верхнюю гайку клапана, и вращая регулировочный болт, расположенный ближе к центру, устанавливаем требуемый зазор. После удерживая регулировочный болт притягиваем контргайку и снова измеряем зазор. После регулировки одного из цилиндров клапанная крышка оставляет открытой, маховик проворачивается пока в окошке снова не покажется отметка В. Затем переходим к другому цилиндру и измеряем зазоры, устанавливая их в нужные положения при необходимости. Когда убедимся, что оба цилиндра отрегулированы – можно закрывать клапанные крышки, доливать масло и проводить пробный запуск.

Урал М-67, Урал ИМЗ-8.103.

Прежде всего, стоит обратить внимание, что в отличие от предыдущих моделей, что впускной и выпускной клапана этих мотоциклов настраиваются под щуп 0.05 мм. Как и раньше убеждаемся, что мотор остыл, а затем, подложив под цилиндр емкость для сбора масла приступаем к настройке

Первым делом снимаем клапанную крышку и сливаем масло, чтобы получить свободный доступ к основным узлам. Затем проворачиваем мотор до начала закрытия впускного клапана. В этом моменте можно проводить регулировку зазора и его настройку. Для выпускного клапана мотор вращают до начала его открытия. Настройка проводится вращением стержня клапана, после отпуска контргайки. Для более точной настройки следует снять клапанную крышку и вращать мотор, пока через смотровое окно на маховике не покажется риска. Если риска совпадет с тактом сжатия и поршень будет установлен в положении в.м.т., то оба клапана закроются и коромысло можно будет легко подвигать. Если же на маховике показалась риска, а один из клапанов открыт, то можно проводить настройку другого цилиндра. Сама регулировка проводится, как и раньше, за исключением момента, что после каждой настройки и затяжки следует провести повторную ревизию всех зазоров, после нескольких поворотов коленчатого вала.

Также Вы можете узнать о разнообразных видах тюнинга Урала, и применить эти советы на практике к своему мотоциклу.

Источник

Необходимость регулировки

Если клапан откроется не вовремя, выхлопные газы не будут удалены или топливо впрыснется в камеру сгорания в неподходящий момент.

Если клапан откроется слишком широко и останется открытым слишком долго, в камере сгорания будет низкая компрессия (сжатие), а это важнейший показатель для нормальной работы двигателя.

Если зазоров не будет совсем, то клапана не откроются и двигатель просто не будет работать.

К тому же при слишком больших зазорах клапана начинают стучать (цокающий звук). Между ними и коромыслами появляются недопустимо большие люфты, что приводит к ударным нагрузкам и в итоге к ускоренному износу и поломкам деталей.

Почему нужно регулировать клапана на двигателе LIFAN:

Зазоры регулируют в следующих случаях:

после ремонта со снятием головки цилиндра, деталей распредвала, клапанов;
при появлении цокающего стука из-под крышки клапанов, ухудшении работы двигателя;
при плановом обслуживании.

Сроки плановой регулировки, рекомендованные производителем, уточняется в Инструкции. Это может быть после 500 моточасов или около того. Если мотоблок используется на небольшом участке один-два раза в год (весной и осенью), регулировка может потребоваться только через 3-5 лет. Расчет прост: 500 моточасов за 5 лет – это 100 моточасов в год. 100 моточасов – это около 12 дней в год непрерывной работы по 8 часов в день.

Пример – клапана мотоблока «Мотор Сич»:

Помимо настройки, может понадобится замена, но это бывает очень редко, обычно клапана служат весь срок эксплуатации мотоблока. В принципе процесс замены клапанов на мотоблоке очень простой, чтобы поменять, достаточно открутить старые и поставить на их место новые, а как настроить, написано ниже.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
проведённый ремонт газораспределительного механизма;
регулировка производилась более 20 тысяч километров назад;
явное снижение отдачи двигателя;
повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.
