Замена клапанов на восьмиклапанном ваз 2114 своими руками

Замена клапанов ВАЗ 2110 8 клапанов

Современные отечественные автомобили позволяют водителю с комфортом передвигаться по дорогам городов, но при этом требуют постоянного сервисного ухода, отсутствие которого может привести к неожиданным поломкам. Часто разрыв ремня ГРМ, тянет за собой выход из строя головки блока цилиндров. В этом случае также потребуется замена клапанов – вот как выглядит поломка этих 8 клапанов на Ваз 2110.

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
Охлаждающая жидкость двигателя
Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

набор рожково-накидных ключей маркировкой от 8 до 21 мм;
набор торцевых внутренних шестигранных ключей;
набор накидных головок диаметром от 8 до 24 мм;
рассухариватель клапанов;
винтовой съемник направляющих клапанов;
динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
набор отверток;
электродрель;
специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2021 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Как самостоятельно провести ремонт

Обладая некоторыми авто слесарными навыками, любой владелец отечественной машины способен провести ее ремонт своими руками без особых проблем, достаточно следовать нижеприведенной инструкции, внимательно изучив каждый этап работы, условно разделяемые на подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинается с отключения бортового электропитания машины, для чего с аккумуляторной батареи снимаются клеммы и необходимо слить в заранее подготовленную емкость старое моторное масло через сервисную пробку и охлаждающую жидкость из картера двигателя, делается это через отсоединения от блока цилиндров самого нижнего патрубка радиатора, единственная предосторожность — это проведение процедуры на остывшем моторе, иначе можно получить ожог рук!

Демонтаж

ГБЦ начинают со снятия всего навесного оборудования: патрубков системы охлаждения, вакуумной системы, впускного и выпускного коллекторов, приводных ремней генератора и ГРМ, предварительно демонтировав его кожух , в результате чего получается свободный доступ к креплению самой головки блока цилиндров и картера двигателя. Далее откручиваются болты клапанной крышки и ГБЦ, после чего она аккуратно снимается и кладется на рабочий верстак, на этом этап демонтажа закончен.

Ремонт

Начинается с откручивания крепежа распредвала, далее вынимаются толкатели клапанов и с помощью рассухаривателя, проводим разбор их пружинного механизма и с обратной стороны ГБЦ их вынимаем. Следующим шагом винтовым съемником снимаем старые направляющие и вместо них впрессовываем новые до характерного щелчка, который издают их стопорные кольца. Берем новый клапан, наносим на его рабочую поверхность шлифовочную пасту и начинаем дрелью шлифовать его зеркало до полной притирки.

Выставляем зазор на ВАЗ 2114

В нашем случае, на автомобиле ВАЗ 2114 данная процедура производится вторым способом, с применением регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что корректная регулировка на ВАЗ 2114 может быть выполнена только при температуре окружающего воздуха в 20 градусов по Цельсию, когда металл находится в состоянии покоя, и не подвержен температурном расширении как на прогретом двигателе. Во-вторых, для каждого конкретного автомобиля существует таблица размерности зазоров при поднятых кулачках распределительные валов.

Для четырнадцатой модели используются следующие размерности:

Для впускных клапанов — 0,2 мм с погрешностью показаний в 0,05 мм;
Для выпускных клапанов — 0,35 мм с погрешностью показаний в 0,05 мм.

Перед регулировкой охладите пространство под капотом, можно использовать обыкновенный вентилятор. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня газораспределительного механизма. Открутив гайку крепления тросика педали акселератора, аккуратно отсоедините его. Для удобства выполнения работ, снимите кожух воздушного фильтра в сборе. Перед демонтажем обязательно поставьте под колеса противооткатные башмаки и включите нейтральную передачу. Ручной стояночный тормоз также должен быть включенным.

Причины выхода из строя клапанов

Почему происходит так, что клапана со временем прогорают, и работа двигателя нарушается? Основными причинами являются:

Использование топлива низкого качества;
Установка неподходящих по калильному числу свечей в ГБЦ;
Частая езда на предельных значениях оборотов двигателя;
Использование пропановой смеси в качестве топлива без прошивки блока управления;
Эксплуатация с признаками детонации двигателя.

Первопричиной всегда служит недобросовестное отношение к автомобилю, если вовремя следить за работой мотора, заправлять качественную горючую смесь и обслуживать своевременно все агрегаты – можно избежать последующих проблем.

Полезно: Правильная регулировка клапанов на ВАЗ 2114

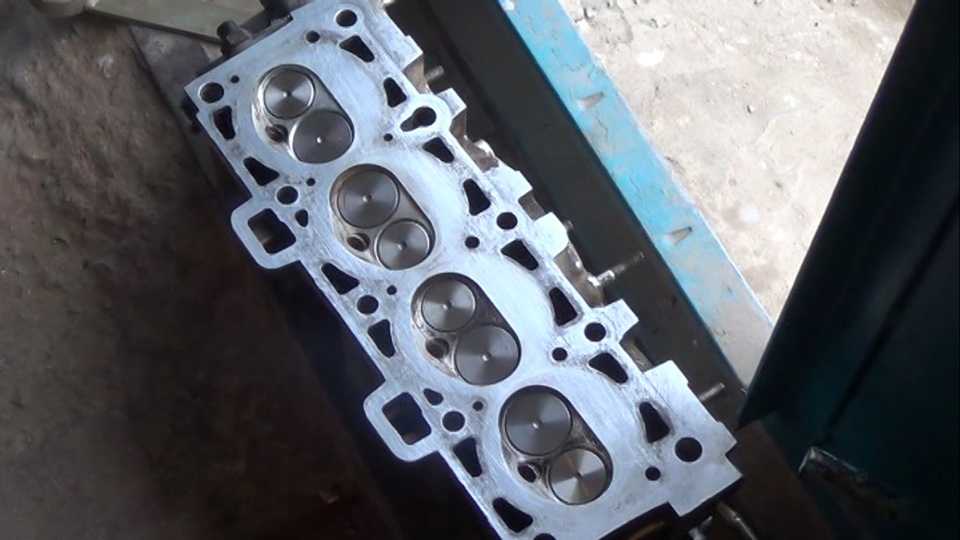

Проливаем клапан!

Чем его проливать? В Ленте купил обычный обезжириватель, типа ацетона, взял его помыть поршня а он пригодился в другом деле. Бутылочки 0.5л. вам хватит и даже останется. Заливаем со стороны коллектора.

И тут же смотрим на клапан. Если клапан не притерся он будет мокреть пока не появится лужица, либо сразу появится жидкость. Ждем пару минут, покурили, походили. Если все тип-топ, то клапан — притерт! Ждать сутки не надо!

Разсухариваем чтобы поставить маслосъемные колпачки! Обязательно их окунуть в маслице! Собираем его и клапан готов.

Обезжириватель сливаем обратно в бутылочку.

Замена поршневых колец. Сливаем масло с двигателя. Откручиваем поддон. Маслоприемник. Теперь мы можем свободно открутить шатуны и вытолкать поршни. В начале видео я писал про масло…Вот результат.

Чем чистить нагар? Есть куча средств для чистки духовых печей, грилей, с ними аккуратно т.к. их нельзя использовать на алюминии. На долго лучше не замачивать. Потерли, смыли водой. Я использовал ШУМАНИТ и растворитель. Канавки под кольца отчищаем начисто! ОТверстия для слива масла в поршне пробивал проволокой и потом обычным карбклинером продул.

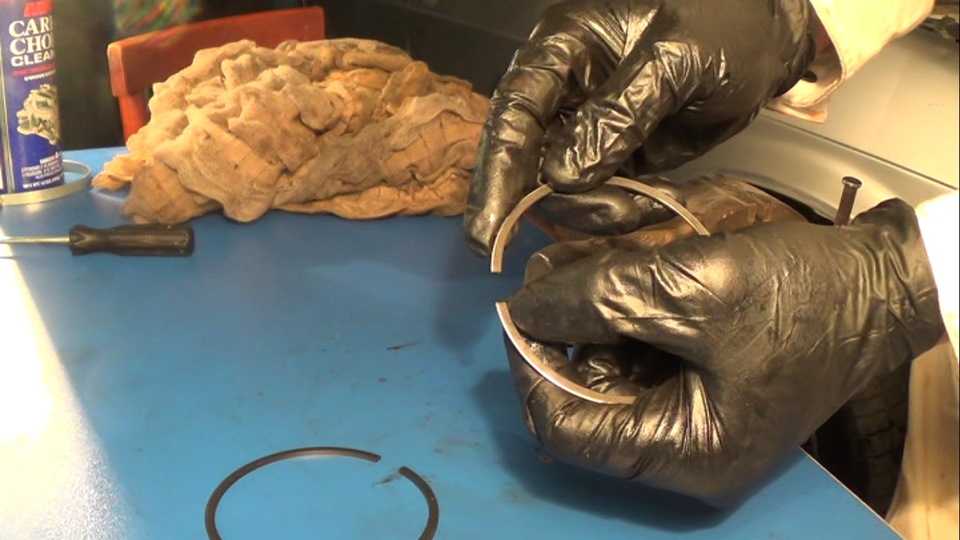

Кольца.

Размер колец на поршнях 82. Есть ремонтный размер 82,40 или 82,4 .т.к. цилиндры я не растачивал, т.к. там в любом случае есть небольшая выработка и все такое прочее…Я решил взять кольца размером больше 82,4 Кольца можно подпилить! Пол миллиметра сточить проблем нет. Обычным напильником. Начните с первого колечка, компрессионного оно не ломается, просто гнется оно самое тонкое.

Между краями должна быть щель не уже 0,45 мм и не больше 1 мм. Я делал 0,50- 0,55. Пилим!

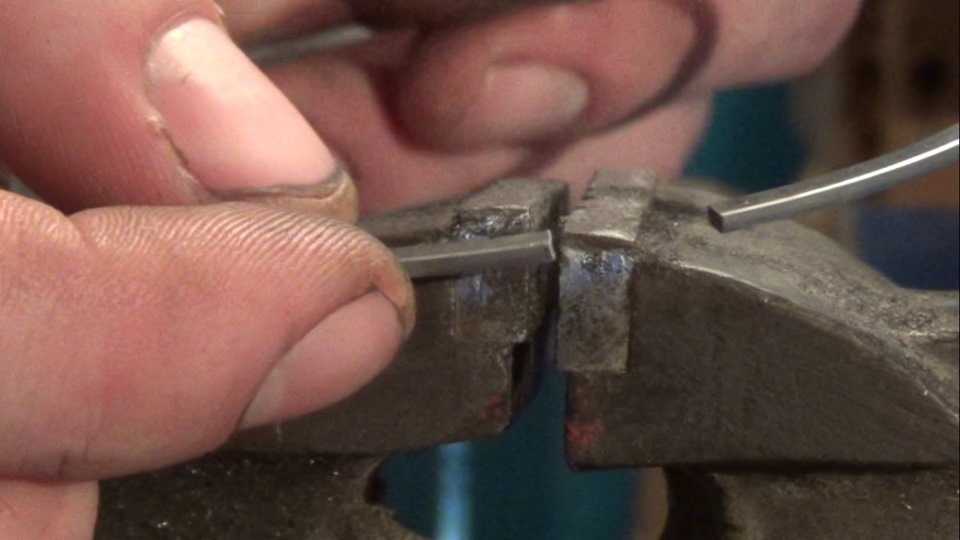

Края обтачиваем чтобы не было заусенцев. Ребя, будьте аккуратны с последним кольцом, на котором пружина, в тисках его сильно не сжимайте и сильно его не гните, очень хрупкое оно. Все кольца ставятся надписью “ВАЗ” вверх. Далее собираем поршень. Надеваем кольца.Первым идет то самое с пружиной, сначала пружину, потом кольцо.

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
«Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Замена клапанов ВАЗ

Клапанный механизм является очень важным элементом любого двигателя. Он обеспечивает впуск топлива в камеру сгорания, ее герметизацию и выпуск отработанных газов. Если клапанный механизм находится в неисправном состоянии, герметизация цилиндров может быть нарушена, что приводит к потере мощности и скорейшему износу всех деталей двигателя. Рассмотрим, как производится замена клапанов на 8-ми клапанном и 16-ти клапанном двигателе.

Принцип действия клапанного механизма

Понять, как работает клапанный механизм в двигателе, совсем не трудно. В основе его работы лежит вращающий момент, который появляется при вращении коленчатого вала блока цилиндров. На его шкиве устанавливается ремень ГРМ, который передает вращение на распределительный вал головки блока цилиндров.

На протяжении всей конструкции вала имеются специальные выпуклости, которые расположены на разных его частях. Распределительный вал вращается и этими выпуклостями воздействует на втулки клапанов, которые их прижимают.

Как только вал прекращает свое воздействие, клапан, под действием пружины, возвращается в исходное положение.

Процесс закрытия и открытия клапанов четко синхронизирован с работой коленчатого вала. Клапана должны закрываться только в тот момент, когда поршень достигает верхней мертвой точки.

Как только смесь взрывается, поршень уходит вниз, а клапана открываются, чтобы дать возможность вырваться отработавшим газам.

Если нарушить эту последовательность действий, двигатель попросту не будет работать, а клапана непременно испортятся.

Условия работы клапанов крайне тяжелые. Они подвержены влиянию высоких температур и имеют свойство прогорать. В конструкции некоторых двигателей, которые для повышения мощности используют малый размер камеры сгорания, есть риск изгиба клапанов, если синхронность вращения распределительного и коленчатого вала будет нарушена после обрыва ремня ГРМ или его неправильной установки.

Замена на 8-ми клапанном двигателе ВАЗ 2114

Самая распространенная проблема таких двигателей – это прогорание клапанов. Стоит отметить, что происходит это достаточно редко, но, все же, случается. Клапана могут прогореть по следующим причинам:

Детонация двигателя. В этом случае, помимо замены клапанов понадобится еще и устранение причин детонации.
Езда на автомобиле, заправленном пропаном. Клапана могут прогореть, если не внести соответствующие изменения в программное обеспечение компьютера.
Эксплуатация автомобиля с некачественным топливом.
Езда на слишком больших оборотах. Даже предельно-допустимые значения оборотов могут привести к прогару клапана.
Некорректное калильное число свечей зажигания.

Это перечисление относится к 8-ми клапанному двигателю, в то время, как 16-ти клапанный имеет еще одну причину, по которой происходит замена клапана. При обрыве ремня ГРМ, поршни на большой скорости врезаются в клапана и их попросту гнет. Стоит еще раз напомнить, что владельцам автомобилей с обычным 8-ми клапанным двигателем бояться нечего, но ремень ГРМ рекомендуется менять своевременно.

Порядок действий при замене

Откройте капот автомобиля, выкрутите крепления системы впрыска и снимите ее. Отсоедините крышку ремня ГРМ и проведите его демонтаж. Затем, открутите крышку клапанного механизма и снимите ее. Ослабьте и выкрутите крепления распределительного вала и демонтируйте его. Допускается демонтаж вала и на снятой ГБЦ, однако, из-за отсутствия нормальной фиксации головки, сделать это будет очень трудно.
Выкрутите десять болтов крепления головки блока цилиндров. На разных сторонах двигателя они расположены по-разному: с одной стороны внутри ГБЦ, а с другой – наружи.
Отсоедините все, что препятствует дальнейшему проведению работ и снимите головку блока цилиндров.
Когда головка лежит на верстаке, можно приступить к рассухариванию клапанов. Чтобы это сделать, необходимо приобрести специальное приспособление. Чтобы ГБЦ не качалась и не двигалась, установите ее на блок цилиндров и затяните на пару болтов.
Снимите все пружины клапанов с помощью съемника (рассухаривателя) и вытащите маслосъемные колпачки.
Теперь вытащите клапана из направляющих отверстий с внутренней части ГБЦ.
При замене клапанов, необходимо выполнить их притирку. После этого, соберите все узлы в обратной последовательности.

Немного о работе клапанов на ВАЗ 2114

Регулировка клапанов на ВАЗ 2114 это не самая трудная работа с автомобилем. В автомастерских за это берут не символическую плату, поэтому лучше сделать регулировку самому или попросить помощи у знакомых. В автомобилях все-таки нужно разбираться.

ВАЗ 2114 имеет 4 (четырех) цилиндровую рядную силовую установку, в верхней части находится ГРМ (газораспределительный механизм) и питается от инжектора это нужно знать о данной модели автомобиля.

Прежде чем понять, что такое регулировка клапанов и приступить к ней, нужно знать, что такое клапан, для чего он нужен, как он выглядит. В общих чертах нужно иметь представление.

В клапанную группу входит пружина, седло, крепление пружины, направляющая втулка. Клапан нужен для того, чтобы открывать и закрывать отверстия цилиндров, чтобы выходили газы либо для впуска рабочей смеси. Клапан состоит из двух частей: стержень из стали углеродистой и головка из жаростойкого материала. Все эти запасные части шлифуют после сварки для изготовления клапана ДВС (двигатель внутреннего сгорания). На бензиновых двигателях головка клапана нагревается до температуры 800 – 900 градусов.

На работу и эффективность работы клапана влияет его форма. Скорость будет выше, если форма более обтекаемая. Для облегчения изготовления делали и ее удешевления головку делают плоской. Также клапана могут быть с вогнутой головкой, но это для двигателей, которые имеют большую нагрузку.

У впускных клапанов угол наклона имеет 45º, у выпускных — 45º или 30º.

Впускные клапана имеют резиновые специальные колпачки, чтобы не попадало масло в камеру сгорания. В некоторых схемах могут применять от 2 (двух) до 5 (пяти) клапанов на 1 (один) цилиндр.

Пружины также работают в больших нагрузках. Их задача состоит в надежной стыковке седла и клапана. Также можно сделать двойные пружины. Одной из наибольшей опасности для автомобильного мотора является зазор меньшего размера.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку.

В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому.

И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

Первым делом нужно отсоединить минусовые АКБ.
Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
Затем нужно слить тосол.
Снижаем давление топлива.
Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
Демонтируем крышку ГБЦ.
Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
Убираем крышку.
Снимаем ремень газораспределительного механизма.
В обязательном порядке необходимо провести фиксацию валов от прокручивания.
Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
Убираем шкив с распредвала.
Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
Выкручиваем оставшиеся болты и снимаем ее.
Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке.Порядок в котором должно проходить ослабление болтов
Потом полностью выкручиваем болты и вынимаем их с шайбами.
Полностью снимаем головку.
В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
Снимаем полностью ГБЦ.
Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
В первую очередь ставим новую прокладку.
Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
Вставляем болты.
Начинаем их затяжку с помощью динамометрического ключа.
Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов.Порядок затяжки
Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Загрузка …

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг версия двигателя ВАЗ 2114.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего. Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

Установленная турбина на двигатель ВАЗ 2114

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Диагностика неисправности

Перед началом работы логично убедиться в целесообразности данного мероприятия, инициируемого следующими причинами:

Пришло время выполнения периодической проверки, регулировки, замены деталей, узлов. Определяется пробегом (15000 – 30000 км), условиями эксплуатации автомобиля.
Появление характерных симптомов повреждения, возникновение поломок.

Основными признаками, сигнализирующими водителю о насущности обратить внимание на клапана, являются:

заметная потеря мощности двигателя;
“троение” мотора, проявляющееся при работе на различных нагрузках (один, несколько цилиндров сбоят, в камере сгорания смесь не воспламеняется, загорается с задержкой, израсходуется не полностью, возникает явление детонации);
заметное увеличение расхода топлива;
автомашина двигается рывками, “плавают” обороты холостого хода;
появление нагара, копоти на свечах зажигания;
посторонние стуки, шумы в моторном отсеке.

Подобные симптомы характерны для разных видов нарушений функционирования авто. Двигатель – не авторучка. Беспричинная разборка, сборка – длительное, хлопотное мероприятие. Предварительно следует убедиться в его необходимости.

Определение неработающего цилиндра

При возникновении нестабильного поведения двигателя необходимо попытаться локализовать причину, продвигаясь от простых проверок к сложным диагностическим методам обследования. Следует предварительно убедиться в исправности стартера, полном заряде аккумуляторной батареи.

Завести мотор, оставить на холостых оборотах.
Поднять капот.
Снять колпачок свечи первого цилиндра. Мотор заглох – цилиндр исправен, изменения не произошли – требуется вмешательство. Таким образом пройтись по остальным цилиндрам.
На забракованных цилиндрах поменять свечи, высоковольтные провода. Повторить тестирование. Неизменность ситуации указывает на поиск поломки внутри двигателя.

Наличие искры, топлива

Проверить поступление искры. На двигателе, оборудованном инжектором, отключить разъем подачи питания форсунок

Поочередно выкручивать свечи, прислонять корпусом на массу автомашины, запускать стартер, смотреть, соблюдая меры предосторожности. Удобнее совершать данные действия вдвоем (один находится под капотом, другой – в салоне).
Убедиться в поступлении топлива

На холодном моторе подключить форсунки, отключить разъем управления модулем зажигания. Вывернуть свечи. Стартером прокручивать двигатель в течение семи – десяти секунд. Резьба свечных посадочных мест залита топливом – норма. Сухие отверстия – проблемы с подачей горючего. Возникают вопросы к топливной системе, электронному блоку управления.

Компрессионный метод испытаний

Поиск виновника продолжается путем измерения давления в цилиндрах при максимальном сжатии. Компрессометр вставляется вместо свечи. Поршень устанавливается в верхнюю мертвую точку (специальная метка шестерни распределительного вала совмещается с отметкой на головке блока). Создается избыточное давление в верхней части цилиндра. Нормальное значение по прибору должно находиться в пределах 11 – 13кг/см3. Допустимое значение указывает завод – изготовитель в технической документации на автомобиль. Заниженная компрессия – отсутствие герметичности камеры сгорания.

Кольца на поршне стерлись.
Клапана неплотно прилегают.
Разрушена прокладка головки блока цилиндров.
Трещины блока, ГБЦ.

Залить на поршень немного чистого моторного масла (20 – 30мл), используемого для данного двигателя. Повторить измерение. Показатель улучшился – предстоит ремонт, замена поршневой группы. Положение не изменилось – вероятно, прогорели клапана. Не исключается замена клапанов, колец одновременно. Пора делать вскрытие двигателя.

Определить цилиндр с наименьшей компрессией возможно от руки. Поочередно оставляя свечу в испытуемой камере сгорания, остальные извлекая, прокручивать рукой коленчатый вал. Вариант применения минимального усилия укажет на подозрительный объект. Способ безопасный, простой.

Пошаговый алгоритм замены клапанов на ваз 2114

Работы производить на холодном двигателе. Исключаются ожоги. Последующие регулировки предусматривают температуру до 25 градусов Цельсия. Предпочтительное место – гараж. Потребуется смотровая яма, электрическая розетка. Стол, верстак позволят удобно разложить инструменты, узлы, детали, комфортно разбирать, собирать головку блока.
Обеспечить доступ к двигателю. Процесс разборки включает отсоединение многочисленных похожих электрических проводов, шлангов системы подготовки, подачи воздуха. Наличие подписанных бирок, закрепленных на снятых трубопроводах, проводах, исполнит роль шпаргалки, значительно облегчит жизнь автомобилисту, не занимающемуся постоянно ремонтом двигателей

Внимание должно быть мобилизовано на поиск, устранение поломок.

Снять минусовый провод аккумуляторной батареи.
Ослабить крепящие хомуты, стянуть резиновые патрубки.
Открутить крепежи, извлечь воздушный фильтр.
Свинтить два болта, убрать трос газа с треугольным кронштейном.

Разобрать верхушку двигателя.

Удалить крышку (крепится тремя винтами),
Отвернуть катушку зажигания (три болта).
Маркировать, отключить высоковольтные провода, вывернуть свечи.
Убрать нижнюю защиту (4 точки крепления М8), находясь в смотровой яме (другой вариант – используя домкрат, поднять переднюю часть машины).
Слить охлаждающую жидкость из блока (пробка на блоке снизу).
Демонтировать дроссельный узел, датчик положения заслонки, регулятор холостого хода.
Снять крышку головки блока. Проверить целостность уплотнения, расположенного по контуру, аккуратно заправить.
Выставить ремень ГРМ по меткам. Зафиксировать маховик специальным приспособлением (вставляется в отверстие снизу напротив метки, нанесенной на маховике). Сбросить ремень газораспределительного механизма, шестерню распределительного вала.
0ткрутить ролик натяжения ремня, верхний конец штанги крепления впускного коллектора (нижний ослабить), штуцеры топливных шлангов, тройник термостата.
Отключить, отвести в сторону жгут проводов, фишку форсунок.
Демонтировать выхлопную трубу в сборе, освободить заднюю защитную крышку ремня ГРМ.
Снять головку моторного блока (10 болтовых соединений), прокладку ГБЦ. Вытереть излишки масла ветошью.

Ремонт, замена, притирка.

Расположить на столе пружинами вниз. Произвести визуальный осмотр. Работоспособный клапан имеет ровный цвет поверхности, отсутствуют сколы, трещины. Темные пятна по краю окружности указывают на место прогара, утечки горючей смеси.
Перевернуть. Подставить упор под выпускной клапан первого цилиндра. Демонтировать толкатель. Упереть трубку на сухари, легко ударить молотком (длительная эксплуатация способствует прилипанию фиксирующих элементов в пазах клапана). Отжать приспособлением, извлечь сухарики, пружину, сальник.
Вытащить, осмотреть. Кромка клапана, седла должны быть чистыми, блестящими, без следов выработки, коррозии. Незначительный износ устраняется шлифовкой, притиркой, критический – приводит к смене всех деталей узла.
Перед установкой старых, новых деталей следует обязательная подгонка запирающих кромок. Один из вариантов – применение электродрели. Выставить средние обороты, исключая перегрев. Нанести специальную пасту тонким слоем по соприкасающейся окружности.
Вставить клапан на посадочное место. Повернуть блок шляпками вниз, зажать конец с пазами в патрон. Притирать, удерживая дрель в натяжку вверх, периодически меняя направление вращения, периодически проверяя результат. Положительным исходом считается ровный, блестящий край на обеих поверхностях. Повторить операции для остальных клапанов.
Наблюдается приличный износ компонентов, пробег соответствует (превышает) паспортный – установить новые комплекты клапанных механизмов.

Сборка, регулировка. Работа выполняется в обратной последовательности. Очистка, смазка прилегающих поверхностей. Болты ГБЦ затягивать в определенной последовательности, добиваясь плотного прилегания. Обязательно выполняется замена прокладок, сальников, регулировка зазоров клапанов, натяжения ремня ГРМ.

Тепловые зазоры регулируются путем подбора металлических мерных шайб, устанавливаемых в верхней части над клапаном. Отклонение от нормы не должно превышать 0.05мм. Размеры зазоров измеряются щупами, выставляются соответственно указанным в документации на машину.

голоса

Рейтинг статьи
