Устройство и принцип работы автомобильного стеклоомывателя

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза (“ручника”)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза (“ручника”)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите “сохранить как изображение” (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б – монтажного блока и трехрычажного переключателя
• в – реле аварийной сигнализации и указателей поворота
• г – задних фонарей (нумерация выводов по порядку от края платы)
• д – выключателя аварийной сигнализации

Дополнительная информация “звездочки”:

* – Устанавливаются на части выпускаемых автомобилей.

** – С 2000 г. не устанавливается.

*** – С 1998 г. не устанавливаются.

**** – С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Система очистки лобового стекла

Для того, чтобы во время вождения вам ничего не мешало и не препятствовало обзору дороги, необходимо чтобы ваше автомобильное стекло было чистым. Идеально с этим справляется система очистки лобового стекла. Такие высокотехнологичные средства способны идеально очищать стекло автомобиля в любое время года и при любых погодных условиях.

Система омывателя лобового стекла позволит вам легко и без каких-либо трудностей достичь конечной цели поездки. Вы можете больше не переживать за качество обзора при вождении.

Многие могут сказать, что зачем тратить деньги на такие очистительные системы, если можно просто залить воду? Связано это с тем, что обыкновенная вода, особенно в зимний период, просто замерзнет. Это также может повредить и саму систему омывания. Кроме этого, она не способна эффективно смыть грязь.

Вода просто размажет его по всему лобовому стеклу. А вот специальные очистительные средства легко смогут побороть химию, которую используют вместе с противогололедными средствами, рассыпаемые по дороге в зимний период. Вода же гарантировать это не способна.

Плюс ко всему, эта жидкость обладает приятным ароматом. Он через систему забора воздуха оказывается и в салоне автомобиля.

Система очистки лобового стекла же идеально справляется с размазанными, прилипшими и присохшими насекомыми, наличие которых на стекле неизбежно. Очистит оно и пыль, грязь, различные потеки масла и соли. В зимнее время года данная система без проблем поможет разморозить лобовое стекло, а также препятствует его замерзанию. Она будет удалять налетающий снег и иней.

Ещё одной особенностью устройства очистки является способность размораживать форсунки системы стеклоомывателя и очищающие щетки.

Несмотря на, казалось бы, свою простоту, система омывателя лобового стекла включает в себя множество узлов и ряд механизмов: электродвигателя, который управляет движением щеток; насоса омывателя; нескольких временных реле; переключателей; электромагнитного клапана омывателя; датчика, следящего за уровнем загрязненности лобового стекла; импульсного генератора; триггера; фазового детектора; дифференцирующего усилителя.

Такие устройства способны моментально реагировать на неожиданное загрязнение стекла автомобиля, мгновенно включая подачу очищающей жидкости. Если за один цикл стекло очищено не было, то включается еще один. И так до того, пока стекло не станет чистым.

После этого система переключается в режим работы, основанный на скорости изменения загрязненности – режим ожидания. Это исключает самопроизвольное ее включение.

Также, это не будет отвлекать, а порой и пугать, водителя во время вождения, заставляя резко дергаться, что может повлечь за собой создание аварийной ситуации.

Такие средства, в зависимости от марки и своего внутреннего состава, могут справиться с любым видом загрязнения. Поэтому стоит выбирать только лишь качественную продукцию. Ведь чистое стекло – это залог вашей безопасности и ваших пассажиров.

Устройство и принцип работы омывателя стекла автомобиля

Хотя вождение авто с неисправным омывателем не является нарушением по ПДД, поломки такого рода могут стать причиной серьезных ДТП. По этой причине решать проблему нужно безотлагательно. Чтобы определить, почему не работает омыватель переднего стекла и/или не работает задний омыватель, необходимо отдельно изучить принцип работы и конструктивные особенности самой системы омывателей.

Отметим, что механизм стеклоомывателя не отличается сложностью. Среди основных составляющих можно выделить:

• моторчик омывателя лобового стекла/заднего стекла (насос омывателя);
• бачок стеклоомывателя для хранения очистителя в виде жидкости;
• форсунки омывателя, электропроводка, патрубки и клапаны.

Также добавим, что кроме подачи жидкости на лобовое и заднее стекло, также омыватель на некоторых моделях авто способен очищать фары и зеркала. Еще следует отметить, что многие современные авто имеют датчик уровня омывающей жидкости.

Принцип работы стеклоомывателя заключается в том, что насос под давлением накачивает жидкость из бачка по патрубкам к форсункам. В свою очередь, струйные или веерные форсунки распыляют жидкость, подавая очиститель на поверхность стекла.

Подача происходит до того, как щетки стеклоочистителя делают взмах. Это значит, что в норме щетка должна тереть уже по мокрому, а не по сухому стеклу. Именно для этого в системе есть клапан, который не позволяет жидкости полностью стекать в бачок. Результат- жидкость всегда подается раньше начала работы дворников.

• Бачок стеклоомывателя обычно имеет объем от 2-2.5 и до 5 литров. Находится указанный элемент в подкапотном пространстве, может располагаться как в относительно доступном месте, так и прятаться под бампером. Место установки можно определить по заливной горловине бачка. Также на бачке может быть выступ для установки насоса омывателя;
• Насос прикреплен к бачку и фактически представляет собой электромотор, имеющий сальник, рабочее колесо и щетки. Часто моторчиков (насосов) может быть два на авто, где жидкость можно подавать не только на лобовое, но и на заднее стекло. Еще перед насосом может стоять фильтр грубой очистки;
• Форсунки стеклоочистителя (жиклеры) распыляют жидкость на лобовое стекло. Местом их установки является капот или облицовка между подкапотным пространством и лобовым стеклом (так называемое жабо). Как правило, форсунок ставят две, чтобы равномерно и в полном объеме подавать жидкость в центр лобового стекла.

На практике, современные авто оснащаются веерными форсунками омывателя, так как они более эффективны. Модели предыдущих лет имеют струйные форсунки. Такие форсунки более надежные и долговечные, однако, не так эффективно расходуют жидкость, а так же требуют регулировки. Чтобы настроить струйной форсунки, иголкой поворачивают сопло, регулирую направление струи.

Самостоятельное устранение неисправностей

Если система перестала работать, автовладелец сталкивается с необходимостью поиска и определения неисправности. О том, что насос вышел из строя, можно понять по отсутствию воды при попытке активировать систему омывания. Такая проблема требует максимального оперативного вмешательства автомобилиста, поскольку ее работоспособность во многом влияет на безопасность водителя и пассажиров. Но нужно учитывать, что далеко не всегда отказ работы узла связан с выходом из строя насосного устройства.

Причины могут быть следующими:

Отсутствие жидкости в расширительном бачке. Если вода перестает поступать на стекло, каждый водитель в первую очередь должен убедиться в том, что в резервуаре имеется жидкость. Может быть такое, что жидкость из резервуара уходит из-за того, что бачок лопнул, на нем появились повреждения и трещины, которые способствуют утечке. Можно попытаться залатать бачок, к примеру, холодной сваркой, но это обычно помогает ненадолго и со временем резервуар все равно придется менять.
Произошло засорение форсунок либо фильтрующего элемента, если таковой имеется. Если засорение форсунок незначительное, то их всегда можно попытаться промыть, но лучше всего полностью разобрать все элементы. Возможно, засорились и сами шланги, по которым вода подается. Не лишним будет после промывки еще продуть систему, для выполнения этой задачи потребуется компрессор.
Еще одна причина, по которой система перестала функционировать, — произошло повреждение герметичности магистралей, по которым поступает жидкость. Причины могут быть разными, но обычно они связаны с механическими повреждениями, к примеру, в результате вибрации или взаимодействия с движущимися частями, либо естественным износом. Таки или иначе, но изношенные элементы подлежат замене. Бывает такое, что шланг спадает с места подключения к насосу или форсунке. Если он силиконовый, то проблему можно решить путем обработки места соединения герметиком, но перед этим конец шланга следует подержать несколько секунд над огнем, к примеру, зажигалки. Это позволит сжаться растянутой части.
Некоторые элементы системы были неверно соединены. Как правило, такая проблема возникает в результате неверных действий, допущенных при ремонте.
Плохо подключен вал насоса и вал электромотора. При такой проблемы все элементы системы просто нужно более надежно зафиксировать.
Выход из строя электродвигателя

Его поломка может быть обусловлена естественным износом, но если моторчик вышел раньше, чем нужно, то нужно обратить внимание на его контакты. Возможно, они нуждаются в очистке, также следует прочистить щетки и другие компоненты

Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

• открыть капот;
• убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
• взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Для слишком засорённых распылителей нужно подготовить проволоку и после отсоединения шланга просунуть её в форсунку до сопла.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.

Установку нового прибора осуществляют следующим образом:

• удалить из бачка всю оставшуюся в нём жидкость;
• отсоединить контакт между аккумулятором и насосом;
• при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
• вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
• подключить к системе новый насос;
• прикрутить все трубки;
• подсоединить к мотору аккумулятор;
• залить в бачок жидкость.

В мастерской

• Отрегулируйте и очистите форсунки омывателя
• Снимите насос и почистите его, что может восстановить полную функциональность системы.
• Убедитесь, что двигатель исправен или нуждается в замене.
• Проверьте состояние шнура питания и разъема, подающего питание на двигатель.
• Уплотнить соединения между насосом и линиями, которые могут быть источником утечки
• Замените поврежденный комбинированный переключатель под рулевым колесом, если он виновен в невозможности запустить систему омывателя,
• В случае других неисправностей, детали заменяются новыми

Доступ к системе в большинстве случаев прост. Колесо и колесная арка должны быть удалены. Затем открутите контейнер для жидкости. В его нижней части находится насос с двигателем, из которого выводятся линии, ведущие к соплу.

Замена кабеля питания форсунки в задней двери багажного отделения требует разборки нескольких элементов, но это, безусловно, не должно быть сложной операцией.

Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.

На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя.

Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).

Расположение предохранитель омывателя Wolksvagen Passat B7

Рекомендуем: Как определить, какой расход масла в двигателе считается нормальным?

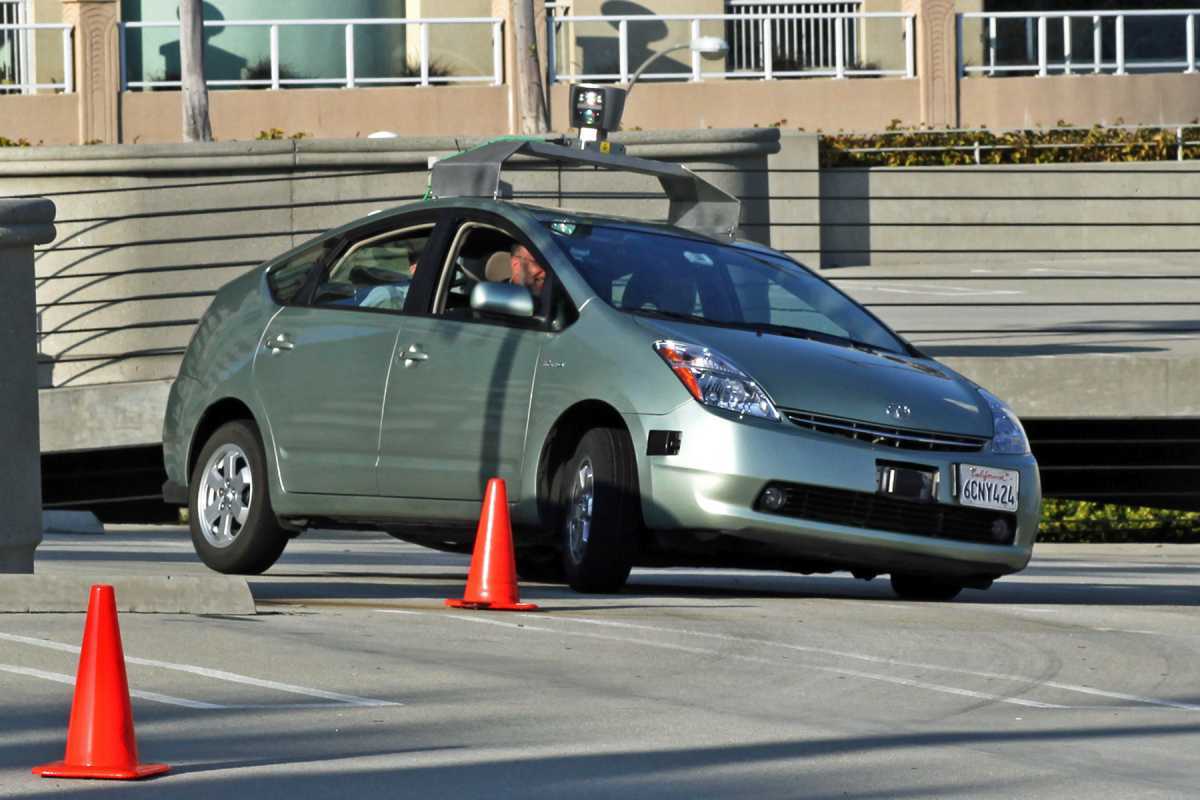

Как сертифицируются машины с автопилотом

Перед выходом на дорогу беспилотный автомобиль получает сертификацию о прохождении испытаний высокоавтоматизированных транспортных средств (ВАТС).

Она представляет собой проверку исправности комплектующих. По сути, сертификация дублирует испытания, которые проходит любой автомобиль перед тем как выйти на рынок.

Глава направления беспилотных автомобилей «Яндекса» Дмитрий Полищук говорит, что этот процесс мало чем отличается от сертификации обычного автомобиля. Регуляторы проверяют преимущественно тормозную систему, стояночный тормоз, поворотники, фары, а к беспилотной технологии прямого отношения это не имеет.

Проверить искусственный интеллект на пригодность к вождению, по его словам, невозможно.

В свободной продаже автомобилей с беспилотным управлением в России в ближайшее время не будет. Все машины ездят в рамках тестов и испытаний.

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

1. Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
2. Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
3. Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

• движение щеток при работающем электродвигателе стеклоочистителя;
• обеспечение нужной амплитуды и скоростного режима очистки;
• поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла

Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

Принцип работы стеклоомывателя

Стеклоомыватель в автомобиле является частью стеклоочистителя. С его помощью разбрызгивается жидкость на ветровое стекло, что позволяет более качественно его очищать от загрязнений во время движения.

Устройство омывателя стекла

В конструкцию современного стеклоомывателя входят следующие составляющие:

• бачок– емкость для омывающей жидкости (ОЖ);
• датчик уровня ОЖ в бачке, если он предусмотрен;
• соединительные трубки;
• электронасос, подающий под давлением ОЖ к форсункам;
• форсунки стеклоомывателя, установленные на капоте, а также форсунка омывателя заднего стекла;
• переключатель.

Чтобы привести систему стеклоомывателя в действие, водитель должен нажать на подрулевой переключатель. После этого включится насос, ОЖ под давлением будет выпрыскиваться на ветровое стекло. Одновременно включается работа дворников (автор видео — Антон AUTO).

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды). Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска»

Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer»

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:
