Система cvvt. описание, принцип действия, [режим системы cvvt]

Принцип работы

Принцип работы данных систем основан на повороте распределительного вала по ходу вращения, чем достигается раннее открытие клапанов по сравнению с исходным положением.

Конструкция системы изменения фаз газораспределения данного типа включает гидроуправляемую муфту и систему управления этой муфтой.

Гидроуправляемая муфта (обиходное название фазовращатель) непосредственно осуществляет поворот распределительного вала. Муфта состоит из ротора, соединенного с распределительным валом, и корпуса, в роли которого выступает шкив привода распределительного вала. Между ротором и корпусом имеются полости, к которым по каналам подводится моторное масло. Заполнение той или иной полости маслом обеспечивает поворот ротора относительно корпуса и соответственно поворот распределительного вала на определенный угол.

В большинстве своем гидроуправляемая муфта устанавливается на распределительный вал впускных клапанов. Для расширения параметров регулирования в отдельных конструкциях муфты устанавливаются на впускной и выпускной распределительные валы.

Система управления обеспечивает автоматическое регулирование работы гидроуправляемой муфты. Конструктивно она включает входные датчики, электронный блок управления и исполнительные устройства. В работе системы управления используются датчики Холла, оценивающие положения распределительных валов, а также другие датчики системы управления двигателем: частоты вращения коленчатого вала, температуры охлаждающей жидкости, расходомер воздуха. Блок управления двигателем принимает сигналы от датчиков и формирует управляющие воздействия на исполнительное устройство — электрогидравлический распределитель. Распределитель представляет собой электромагнитный клапан и обеспечивает подвод масла к гидроуправляемой муфте и отвод от нее в зависимости от режимов работы двигателя.

Система изменения фаз газораспределения предусматривает работу, как правило, в следующих режимах:

  • холостой ход (минимальные обороты коленчатого вала);
  • максимальная мощность;
  • максимальный крутящий момент.

Другая разновидность системы изменения фаз газораспределения построена на применении кулачков различной формы, чем достигается ступенчатое изменение продолжительности открытия и высоты подъема клапанов. Известными такими системами являются:

  • VTEC, Variable Valve Timing and Lift Electronic Control от Honda;
  • VVTL-i, Variable Valve Timing and Lift with intelligence от Toyota;
  • MIVEC, Mitsubishi Innovative Valve timing Electronic Control от Mitsubishi;
  • Valvelift System от Audi.

Данные системы имеют, в основном, схожую конструкцию и принцип действия, за исключением Valvelift System. К примеру, одна из самых известных система VTEC включает набор кулачков различного профиля и систему управления.

Распределительный вал имеет два малых и один большой кулачок. Малые кулачки через соответствующие коромысла (рокеры) соединены с парой впускных клапанов. Большой кулачок перемещает свободное коромысло.

Система управления обеспечивает переключение с одного режима работы на другой путем срабатывания блокирующего механизма. Блокирующий механизм имеет гидравлический привод. При низких оборотах двигателя (малой нагрузке) работа впускных клапанов производится от малых кулачков, при этом фазы газораспределения характеризуются малой продолжительностью. При достижении оборотов двигателя, определенного значение система управления приводит в действие блокирующий механизм. Коромысла малых и большого кулачков соединяются с помощью стопорного штифта в одно целое, при этом усилие на впускные клапаны передается от большого кулачка.

Другая модификация системы VTEC имеет три режима регулирования, определяемые работой одного малого кулачка (открытие одного впускного клапана, малые обороты двигателя), двух малых кулачков (открытие двух впускных клапанов, средние обороты), а также большого кулачка (высокие обороты).

Valvematiс Toyota Rav 4. История появления и особенности эксплуатации

Для повышения технических и эксплуатационных характеристик двигателя инженеры концерна Тойота в первой половине 90-х годов принялись за разработку систем, влияющих на работу клапанного механизма. Система управления фазами газораспределения была внедрена в 1996 году получила название VVT-I, а затем и в середине 2000 годов система была модифицирована и получила название Dual VVT-I.

Variable Valve Timing intelligent или сокращенно VVTI. Благодаря внедрению этой системе инженерам удалось снизить расход топлива и повысить мощность. Система внедрялась как на новые двигатели серии V6 1 MZ, так и на уже существующие V8 серии uz. Удачным примером по внедрению системы и доработке двигателя 2TR.

Данным двигателем оснащались внедорожники концерна Тойота и малый коммерческий транспорт. За основу был взят блок 4 цилиндрового двигателя 3RZ, который получил измененную ГБЦ, впускной коллектор и систему VVTI.

Так появился новый двигатель 2TR объемом 2,7 литра с системой VVTI, а к концу 2009 года двигатель уже оснащался системой Dual VVT-I.

В 2007 году производитель стал оснащать двигатели небольшого объема до 2,5 литров системой Valvematic. Системой оснащались популярные модели Тойта Королла, Тойота Авенсис. Valvematic устанавливался и на Toyota Rav 4 c 2 литровым бензиновым двигателем.

Благодаря внедрению системы Valvetronic удалось снизить расход топлива на 10%, повысить мощность и эластичность работы силового агрегата и сократить выбросы CO2. Valvematic Toyota позволила решить «давние проблемы» 4 цилиндровых двигателей — снизить расход топлива и повысить мощность без потери ресурса.

Бензиновый двигатель 3ZR-FAE Toyota Rav 4 Valvematic наделяет автомобиль хорошей динамикой.

Принцип работы системы Valvematic основывается на контроле количества воздуха, поступаемого в цилиндры двигателя во время работы. Благодаря данной системе изменяется обогащение топливной смеси и происходит адаптация процессов двигателя в различных режимах работы.

Как уже говорилось система устанавливалась на большое количество автомобилей в том числе популярном на российском рынке Toyota Rav 4, с 2 литровым двигателем 3ZR-FAE. Блок системы регулирования высоты клапана именуемый как «блок Valvematic» или «Actuator Valvematic » на Toyota Rav 4 устанавливается на ГБЦ с лева по ходу движения автомобиля.

При поломке системы на приборной панели загорается значок » проверьте двигатель » а так же при чтении появляются следующие ошибки Р2649 , P1047, P1604. Двигатель начинает работать в аварийном режиме — теряется мощность. Эксплуатировать автомобиль с такой неисправностью просто не безопасно.

Производитель постоянно совершенствовал блок управления системой и менял каталожные номера блока в зависимости от версии изделия и года выпуска.

Для замены блока, вышедшего из строя, потребуется демонтировать клапанную крышку, поэтому заблаговременно необходимо позаботиться о новые прокладки клапанной крышки двигателя и уплотнителей свечных колодцев.

Далее снимаем вышедший из строя узел и устанавливаем новый.

Фото отчет замены блока на автомобиле Toyota Rav 4 с ми выполняемых работ.

Начинаем ремонт.

Демонтируем навесное оборудование с клапанной крышки двигателя.

Навесное оборудование демонтировано.

Используем очиститель — смываем грязь и остатки масла. Продуваем сжатым воздухом подкапотное пространство от песка и пыли.

Снимаем клапанную крышку двигателя.

Новый блок управления Valvematic.

Новый блок управления Valvematic.

Устанавливаем новую прокладку клапанной крышки двигателя.

Демонтируем резиновые уплотнения свечных колодцев.

Установка уплотнений свечных колодцев.

Демонтаж вышедшего из строя блока Valvematic

Установка новой детали

Новый блок управления Valvematic установлен

Устанавливаем клапанную крышку.

Все готово. Устанавливаем корпус воздушного фильтра.

Система плавнорегулируемого газораспределения (CVVT) — описание работы и замена узла

Система плавнорегулируемого газораспределения (CVVT) изменяет синхронизацию открытия впускных и выпускных клапанов в сторону опережения или запаздывания по сигналу управления от ЭБУД, формируемому с учетом частоты вращения коленчатого вала и нагрузки двигателя. Система CVVT позволяет, путем изменения степени перекрытия клапанов, сокращать расход топлива и выбросы (NOx, HC) и улучшать характеристики двигателя за счет уменьшения насосных потерь, внутренней рециркуляции отработавших газов, улучшения стабильности сгорания, а также повышения работы расширения и объемного КПД двигателя.

регулятора масла (OCV), подающего моторное масло на исполнительный механизм поворота распределительного вала или от этого механизма в соответствии с ШИМ-сигналом от ЭБУД;
датчика температуры моторного масла (OTS) и
исполнительного механизма поворота распределительного вала, использующего гидравлическую силу моторного масла.

Выходящее из регулятора масла системы CVVT моторное масло изменяет угол поворота распределительного вала в направлении вращения коленчатого вала (опережение впускных клапанов/запаздывание выпускных клапанов) или в противоположном направлении (запаздывание впускных клапанов/опережение выпускных клапанов) путем поворота ротора, соединенного с распределительным валом внутри исполнительного механизма поворота распределительного вала.Принцип работы В системе CVVT имеется механизм, поворачивающий лопасть ротора за счет гидравлического усилия, создаваемого моторным маслом в камере опережения или запаздывания, выбираемой регулятором масла.

(Режим системы CVVT)
(1) Малые обороты / Низкая нагрузка (2) Частичная нагрузка
(3) Малые обороты / Высокая нагрузка (4) Большие обороты / Высокая нагрузка
Привод Состояние Выпускной клапан Впускной клапан
Клапан Синхронизация Результат Клапан Синхронизация Результат
(1) Малые обороты /Низкая нагрузка Максимальное опережение * Отрицательное перекрытие клапанов * Улучшение стабильности сгорания Максимальное Запаздывание * Отрицательное перекрытие клапанов * Улучшение стабильности сгорания
(2) Частичная нагрузка Запаздывание * Увеличение работы расширения * Уменьшение насосных потерь * Уменьшение содержания углеводородов в отработавших газах Запаздывание * Уменьшение насосных потерь
(3) Малые обороты /Высокая нагрузка Запаздывание * Увеличение работы расширения опережение * Предупреждения обратного потока во впускной коллектор (повышение объемного КПД двигателя)
(4) Большие обороты /Высокая нагрузка опережение * Уменьшение насосных потерь Запаздывание * Повышение объемного КПД двигателя

Снятие 1. Снимите крышку головки блока цилиндров. 2. Снимите крышку цепи привода ГРМ 3. Снимите цепь привода ГРМ 4. Снимите узел впускного CVVT (A) и узел выпускного CVVT (В).

При выворачивании болта крепления CVVT удерживайте распределительный вал с помощью ключа в положении A во избежание его вращения.
Модуль плавнорегулируемого газораспределения CVVT в сборе

1. Проверьте модуль плавнорегулируемого газораспределения (CVVT) в сборе

(1) Зафиксируйте модуль плавнорегулируемого газораспределения (CVVT) с распределительным валом в тисках.
(2) убедитесь, что модуль CVVT в сборе не вращается. Если модуль не вращается, он исправен.
(3) Нанесите виниловую ленту на все части, кроме одного отверстия.
(4) С помощью воздушного пистолета, вставленного в отверстие, создайте давление 147,10 кПа (1,5 кг/см², 21,33 фунтов/кв. дюйм). Таким образом стопорный штифт будет находиться в максимально высвобожденном состоянии.
(5) Когда выполняется условие 3), поверните модуль CVVT на угол опережения рукой. В зависимости от давления воздуха модуль CVVT может быть повернут на угол опережения.

Штифт также может не высвобождаться в условиях недостаточного давления воздуха вследствие его утечки через отверстие.

(6) За исключением положения, в котором стопорный штифт находится в положении максимального угла задержки, поочередно вращать механизм бесступенчатого изменения фаз газораспределения вперед и назад, проверяя интервал перемещения. Убедиться в отсутствии заедания. Нормативное значение: вращается плавно в пределах 25°
(7) Поверните модуль CVVT рукой против часовой стрелки и зафиксируйте его в положении максимального запаздывания.

Установка 1. Установите узел впускного CVVT (A) и узел выпускного CVVT (В).

73,5 Н·м

При затягивании болта крепления CVVT удерживайте распределительный вал с помощью ключа в положении A во избежание его вращения.

2. Установите цепь привода ГРМ 3. Установите крышку цепи привода ГРМ 4. Установите крышку головки блока цилиндров.

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

Как работает система CVVT

Принцип работы системы заключается в изменении положения распределительных валов относительно шкива коленчатого вала.

Система имеет два направления работы:

  • Опережение открытия клапанов;
  • Запаздывание открытия клапанов.

Опережение

Масляный насос во время работы двигателя внутреннего сгорания создает давление, которое подается на электромагнитный клапан CVVT. ЭБУ использует широтно-импульсную модуляцию (ШИМ) для управления положением клапана VVT. Когда необходимо настроить привод на максимальный угол опережения, клапан перемещается и открывает масляный канал в камеру опережения гидравлической муфты CVVT. При этом жидкость начинает сливаться из камеры запаздывания. Это дает возможность перемещать ротор с распределительным валом относительно корпуса в направлении, противоположном вращению коленчатого вала.

Запаздывание

Принцип аналогичен описанному выше, однако электромагнитный клапан при максимальной задержке открывает масляный канал, ведущий в камеру запаздывания. . В этот момент ротор CVVT движется в направлении вращения коленчатого вала.

Для схемы «Таймер в блоке управления стеклоочистителем»

Времязадающие узлы различных устройств менеджмента стеклоочистителями, как правило, построены на однопереход-ных транзисторах или их аналогах, основной недостаток которых — ненадежное запирание при малом сопротивлении зарядного резистора.
Применение во времязадающем узле интегрального таймера КР1006ВИ1 в сочетании с мощным выходным транзистором позволяет устранить тот самый недостаток.
Устройство обеспечивает непрерывную работу стеклоочистителя в течение примерно 3 с (два цикла работы щеток).
Паузу между циклами можно регулировать в пределах 0,5..20 с.
Стеклоочистителем управляют с помощью переменного резистора, установленного на приборной панели автомобиля.
Принципиальная схема таймера показана на рис.1  …
Смотреть описание схемы …

Обслуживание

Производитель не рекомендует проводить капитальный ремонт из-за не ремонтопригодности дюралевого блока цилиндров. Однако некоторые российские автосервисы практикуют технологию перегильзовки на имеющемся оборудовании.

Что касается рекомендаций по обслуживанию, то производитель указывает следующие сроки:

  • масло и фильтр — обновлять каждые 6-7 тыс. км;
  • свечи зажигания — заменять не реже 20 тыс. пробега;
  • хладагент — менять через каждые 30 тыс. км;
  • топливный фильтр — менять каждые 40 тыс. км пробега;
  • ремни НО — заменять каждые 50 тыс. км;
  • выпускной коллектор — после 70 тыс. км лучше заменить, так как стенки выгорают;
  • цепь ГРМ — менять на рубеже 150-200 тыс. пробега.


Dual CVVt

Также рекомендуется ежегодно обновлять воздушный фильтр и прочищать отверстия вентиляции картера.

Банда четырех для всех любителей быстрой езды

Великолепные инженеры копании Peugeot весьма любили погонять на дороге. Посовещавшись, они пришли к разработке теоретической части автомобильного мотора. В тот период времени, до того, как был создан мотор DOHC, обороты не доходили выше 2000. «Банда четырех» задумалась над тем, чтобы произвести мощный и быстрый, сложный и сверхэкономичный автомобильный двигатель, аналогов которому мир на тот момент еще не знал.

Основа устройства была предложена по идее Зуккарелли. По его мнению, необходимо было поменять некоторые конструктивные особенности, а именно поместить каждый распределительный вал над клапанами. Вследствие таких операций ненужные элементы конструкции просто отпадают. А для большей легкости клапанов, им предложено было взять четыре легких клапана, вместо двух более тяжелых. Такие особенности считались инновационными, но в полной мере позволили решить основные поставленные задачи.

Двигатель DOHC на странице в Википедии представлен двумя распределительными валами, помещенными в головку цилиндра и четырьмя клапанами для каждого цилиндра. Данная статья расскажет о создании и конструктивных особенностях двигателей DOHC — это несомненно будет интересно не только специалистам, но и вполне рядовым автолюбителям. Двигатель DOHC обладает распределительным валом, который размещается над рядами клапанов как над впускными, так и над выпускными. «Посредники» (коромысла, штанги, рокеры) в данном случае отсутствуют, поскольку их функции перераспределены между другими элементами нового мотора. А для легкости каждого клапана, сверху цилиндра устанавливается четыре, а не привычные два, легких клапана. Таким образом, когда обороты увеличатся, пружины будут принимать значительно меньше нагрузки — это существенно уменьшает их износ и продлевает жизнь мотору в целом.

2021

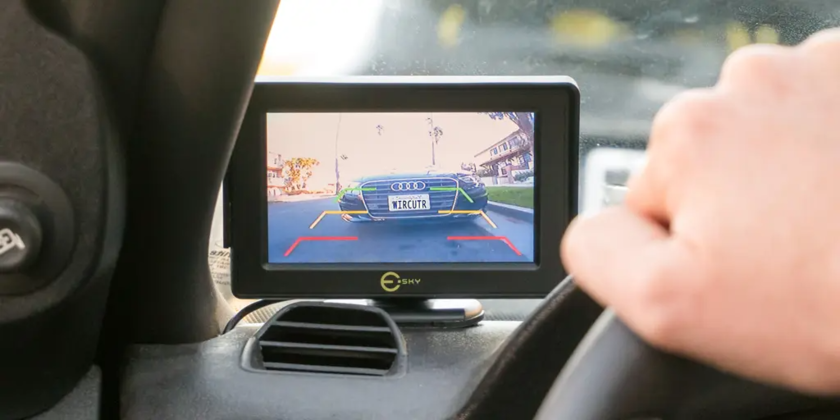

Продажи автомобильных камер в мире достигли $6,8 млрд

В 2021 году продажи автомобильных камер в мире достигли $6,8 млрд. Данные представила ResearchAndMarkets в конце февраля 2022 года.

В исследовании отмечается, что технологические разработки в автомобильной промышленности свидетельствуют о переходе от производительности и эффективности транспортных средств к безопасности и удобству. Растущая осведомленность потребителей и увеличение государственных мандатов, связанных с активной безопасностью, стимулируют спрос на приложения для помощи водителю, такие как предупреждение о сходе с полосы движения (LDW), система удержания полосы движения (LKA), система помощи при парковке сзади и система обнаружения слепых зон (BSD). Таким образом, растущее внедрение приложений на основе камер в транспортных средствах, вероятно, повысит спрос на автомобильные камеры к 2026 году.

В 2021 году продажи автомобильных камер в мире составили $6,8 млрд

Большая зависимость от тяжелого коммерческого транспорта побудила законодателей создать более безопасные и менее утомляющие условия вождения путем стандартизации большего количества функций на основе камер. Например, Европейский союз (ЕС) обязал обнаруживать и предупреждать уязвимых участников дорожного движения, особенно для грузовиков и автобусов. Аварии с участием грузовиков могут быть смертельными и привести к гибели людей, а также нанести экономический ущерб, если они происходят в значительных масштабах. Эти транспортные средства играют ключевую роль в поддержании экономической деятельности. Интеллектуальная система помощи при наборе скорости станет стандартом для всех транспортных средств, включая грузовики, в Европе с 2022 года.

Азиатско-Тихоокеанский рынок автомобильных камер, как ожидается, будет расти самыми высокими темпами в течение прогнозного периода. Растущее население и государственная политика, способствующая промышленному росту, сделали Азиатско-Тихоокеанский регион идеальным местом для размещения своих предприятий производителями автомобилей. Эти факторы помогли сделать Азиатско-Тихоокеанский регион крупнейшим автомобильным рынком с растущим объемом продаж и производства. Рост в регионе можно объяснить высоким уровнем производства автомобилей и увеличением использования передовой электроники в Японии, Южной Корее и Китае.

Драйверы рынка автомобильных камер:

  • Правительственные инициативы по внедрению средств обеспечения безопасности автомобилей в экономически развитых странах;
  • Увеличение спроса на функции безопасности и комфорта вождения;
  • Проникновение удобных функций на основе камер в роскошных автомобилях.

Сдерживающие факторы:

  • Высокая стоимость внедрения многокамерных систем;
  • Невозможность передачи захваченных данных.

Возможности:

  • Более активное развитие автономных систем;
  • Рост спроса на электромобили;
  • Более широкое использование камер OEM-производителями для новых приложений.

Проблемы:

  • Ограничения в обработке изображений в режиме реального времени в системах кругового обзора;
  • Недостаток вспомогательных технологий в развивающихся странах.

НИИ электронной техники вышел на рынок разработки чипов для автомобилей

В июле 2021 года Научно-исследовательский институт электронной техники сообщил о выходе на рынок разработки чипов для автомобильной промышленности. Для этого учреждение получило соответствующий сертификат на соответствие изделий международным стандартам качества, который распространяется на микроконтроллеры. При этом в будущем планируется сертификация и других изделий. Подробнее здесь.

Российским производителям модулей «Эра-Глонасс» остро не хватает чипов

В начале марта 2021 года стало известно об остром дефиците чипов, с которым столкнулись российские производители модулей «Эра-Глонасс». Аналогичная нехватка наблюдается в части поставок микросхем для тахографов, панелей управления приборами, блоков управления двигателем, кузовной электроникой и мультимедийных систем, сообщил глава комитета Ассоциации европейского бизнеса (АЕБ) по автокомпонентам Алексей Беляев. Подробнее здесь.

Обслуживание G4KD

В соответствии с рекомендациями производителя, мотор G4KD обслуживается каждые 15 тысяч км пробега. Обязательно на каждом таком интервале проводится замена масла и масляного фильтра. Масло должно соответствовать стандарту ACEA A5. Также возможно использование смазок с допуском ACEA A3.


Масло и масляный фильтр двигателя G4KD


Топливный фильтр G4KD

Топливный фильтр меняют с интервалом 60 тысяч км. Периодичность замены свечей зажигания составляет 30 тысяч км. Воздушный фильтр осматривается каждые 15 тысяч км пробега, и меняется вместе с охлаждающей жидкостью – раз в 45 тысяч. Жидкость системы охлаждения для двигателя G4KD представляет собой смесь дистиллированной воды и антифриза для алюминиевых радиаторов с этиленгликолевой основой. Объем заливаемой в систему жидкости составляет 6,7 и 6,8 литров для моделей с 6АКПП и 5МКПП соответственно.


Hyundai long life coolant (зеленая) с артикулом 07100-00400 – четырехлитровая канистра, 07100-00200 – двухлитровая.

Изменяемые фазы газораспределения

Разберем основные варианты, используемые в современном автомобилестроении. Каждый из них доказал свою эффективность и проверен на сотнях тысяч машин. Какой из вариантов выбирать – непринципиально: при правильной эксплуатации ресурс примерно одинаков.

За счет поворота распредвала

Этот вариант используют ведущие автопроизводители – Тойота, Фольксваген, Дженерал Моторс, Вольво, Хонда, Киа и Рено. Первыми массово эксплуатируемыми авто в стране можно назвать БМВ с легендарной системой ВАНОС, в которой регулировалось положение распределительного вала. Особенности работы:

  1. На распредвале расположена гидравлическая муфта, которая при необходимости меняет угол узла, тем самым изменяя фазы газораспределения. Если распредвалов два, то и муфты может быть две.
  2. Узел расположен внутри корпуса ГБЦ. Управление муфтами реализовано за счет давления масла, поэтому в них есть масляные каналы. Регулировка происходит за счет электрогидравлических датчиков изменения фаз газораспределения или электромагнитных клапанов.
  3. Муфта изменения угла представляет собой ротор, который зафиксирован на распредвале и корпус, который одновременно служит шкивом ГРМ. Внутри узла есть масляные каналы и камеры. В них подается масло, за счет чего ротор меняет свое положение по отношению к корпусу. Это и обеспечивает корректировку вала.
  4. Управляет системой ЭБУ, на который подается вся необходимая информация о работе двигателя: данные с датчиков Холла, скорость вращения коленвала, температура и расход воздуха, температура антифриза. Анализируя показатели, ЭБУ корректирует распредвал так, чтобы обеспечить эффективную работу двигателя.

Этот вариант достаточно надежен. Проблемы чаще всего возникают с муфтами, которые со временем начинают работать некорректно или просто блокируются в одном положении и не регулируются. Чаще всего в таких ситуациях требуется замена вышедшего из строя узла.

Изменение фаз за счет разной формы кулачков на распредвале

Подобные системы используют Хонда, Митсубиси, Тойота и Ауди. Этот вариант даже проще в устройстве, но при этом дает хороший эффект. Его основные особенности:

  1. Регулируется система впрыска, поэтому на каждый цилиндр приходится по два впускных клапана. При этом управление ими производится с помощью 3 коромысел и 3 кулачков на распределительном валу (крайние кулачки маленькие, средний большой).
  2. При малых оборотах двигателя задействованы только крайние коромысла и кулачки. Фазы газораспределения короткие, что обеспечивает экономное расходование топлива.
  3. При увеличении оборотов привод системы (гидравлический блокирующий узел) блокирует все коромысла и работа производится за счет большого кулачка, так как он намного выше. За счет этого фазы газораспределения удлиняются и обеспечивается большая мощность.

В усовершенствованном варианте на распределительном валу три кулачка разной высоты. На малых оборотах открывается только один клапан. В среднем диапазоне задействуется уже два клапана, а при больших нагрузках работает средний кулачок самого большого размера.

Система регулировки за счет изменения высоты подъема клапанов

Была разработана в начале нулевых годов инженерами БМВ, потом ее стали использовать такие марки, как Пежо, Фиат, Тойота и Ниссан. Многие специалисты считают этот вариант самым совершенным, так как из конструкции можно исключить дроссельную заслонку, что улучшает регулировку подачи топливной смеси. Особенности:

  1. Состоит из сервопривода с червячным валом и возвратной пружиной, впускного и выпускного распредвала, червячной шестерни, эксцентрикового вала и элементов впуска и выпуска.
  2. Системой управляет ЭБУ, собирающий информацию с многочисленных датчиков, установленных на двигателе и в выпускном тракте. После обработки данных он передает сигнал на сервопривод, который через червячный вал воздействует на эксцентриковый вал. Далее через промежуточный рычаг и коромысло выставляется высота подъема впускных клапанов, что и обеспечивает правильную подачу топлива.

Этот вариант при всей своей сложности имеет большое преимущество: возможность регулировать фазы газораспределения максимально точно во всем диапазоне оборотов.

Использование двигателя с регулировкой фаз газораспределения позволит экономить топливо и наслаждаться отличной динамикой при езде. Лучше отдавать предпочтение именно таким вариантам.
