В чем разница между ремнем грм и цепью грм?

Регламент и периодичность работ

Цепь ГРМ, как и любая другая деталь автомобиля, имеет свой рабочий ресурс. На его продолжительность влияют эксплуатационные условия, модель и марка машины и тип мотора. В среднем срок использования цепи составляет 60 тысяч километров пробега или два года, однако слишком затягивать со сменой детали не стоит. Ждать, пока она не износится до такой степени, что начнёт разваливаться, тоже не нужно. Многие современные модели транспортных средств имеют интегрированные датчики, оповещающие водителя о сроках замены данной детали.

У цепи ГРМ также имеется свой ресурс эксплуатации. Спустя 100 тысяч километром пробега она вытягивается и провисает. Причина этому — износ шарнирных соединений и возрастание расстояния между ними. В итоге, несмотря на нормальную компрессию, настроенные клапана и исправные системы зажигания и питания, силовой агрегат с перебоями функционирует на холостом ходу. Цепь перескакивает на один-два зубца. Это может спровоцировать либо просто остановку силового агрегата, либо замятие клапанов и капитальный ремонт мотора.

Замена цепи

Для замены цепи стоит выбрать определенный день так как для этого требуется много работы и инструмента, но для разных моделей автомобилей требуется разное время для замены. Производить замену лучше у официального дилера, рабочая практика у них гораздо выше и меньше непредвиденных ситуаций может возникнуть. Но не стоит забывать, что и цены у них выше и запасные части дороже.

За высокой стоимостью вы получаете:

оригинальные зап-части
гарантию на работы и зап-части
качественную работу

Если цена на зап-части для вас высока, есть вариант купить их самому в магазине, но гарантию вы уже не получите. Решать вам.

Бомба замедленного действия под капотом вашего автомобиля

В главах 1-5 мы расскажем вам, что с исторической точки зрения вариант с ремнем ГРМ не является ни лучшим, ни худшим, также как и цепь ГРМ. Наше личное мнение, что и цепь, и ремень ГРМ не являются идеальной системой газораспределения в двигателях внутреннего сгорания. В целом эта технология уже давно зарекомендовала себя надежной и прошла проверку временем. Тем не менее она нещадно устарела. На дворе 21 век, и поверьте, автопроизводителей сегодня привлекают более современные технологии. Именно поэтому все больше компаний начинают думать об электрокарах и водородных автомобилях.

В принципе, выяснение, что лучше – цепь или ремень ГРМ, – неблагодарное дело. Те, кто любит спорить на этот счет, все равно не достигнут истины. Все эти искусственные дебаты похожи на спор между теми, кто любит с пеной у рта доказывать, какой автомобиль лучше всех.

Самое интересное, что те, кто спорит о том, какой тип привода системы газораспределения лучше, почему-то не задумываются, что вся система ГРМ – это бомба замедленного действия. Особенно в современных автомобилях. Именно из-за системы ГРМ двигатели автомобилей недолговечны. ГРМ – это слабое звено многих автомобилей.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень. Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Успокоитель цепи

Собирать все в обратном порядке, но с некоторыми особенностями:

если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
сначала устанавливается успокоитель и башмак натяжителя цепи;
далее шестерня коленвала, на которую накидывается новая цепь;
цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

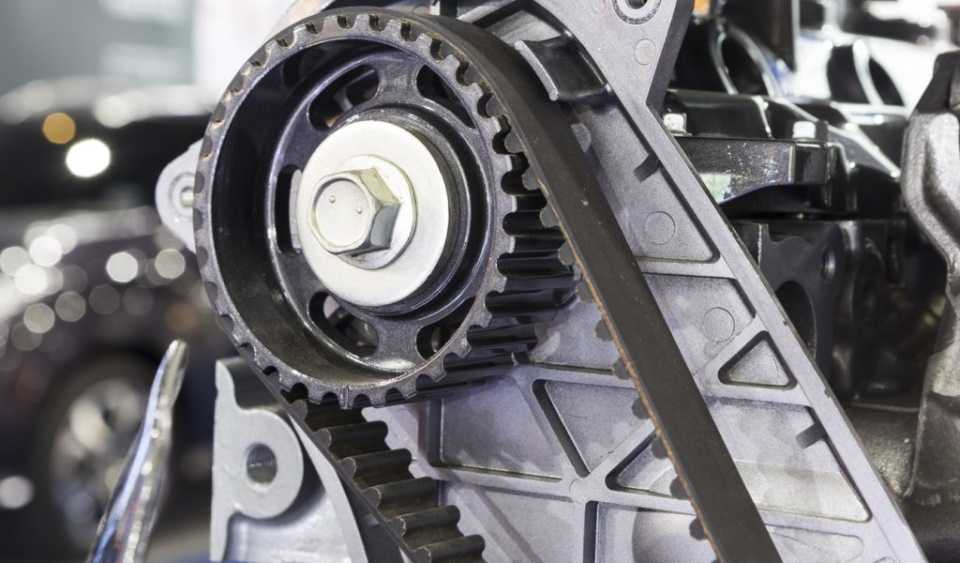

Отличия цепи от ремня

Одно из основных различий между цепью ГРМ и ремнем ГРМ заключается в том, что цепь ГРМ может вызвать больше повреждений в случае поломки, чем ремень ГРМ. Когда цепь ГРМ ломается, это наносит непоправимый ущерб двигателю, который впоследствии становится практически непригодным для использования.

Другое отличие цепи привода ГРМ от ремня заключается в том, что натяжители цепи контролируются давлением масла в двигателе

Поскольку хорошая смазка цепи ГРМ зависит от качества масла, важно периодически менять его. Если его уровень сильно упадет, натяжители заблокируются, и цепь привода ГРМ также будет повреждена

Преимуществом такой системы синхронизации заключается в том, что она не взаимодействует с водяным насосом, и поэтому нам не нужно заменять водяной насос вместе с цепью ГРМ.

По своей функции она напоминает ремень ГРМ, но отличается большей прочностью. Хотя некоторые производители утверждают, что цепь ГРМ может устареть вместе с самим автомобилем, другие рекомендуют частую замену.

Плюсы и минусы цепных передач

Как видите, вариантов исполнения передач целых три. Со счетов можно списать шестеренчатую передачу – она почти не находит применения в современных агрегатах. А вот споры о том, что лучше – ремень или же цепь – не утихают до сих пор. Инженеры сошлись во мнении, что цепь лучше показывает себя там, где механизм синхронизации валов испытывает серьезные нагрузки и слабо защищен от воздействия внешних сред. При этом повышенная шумность цепной передачи является лишь платой за высокую надежность. Вот каковы особенности цепных передач:

При этом цепная передача имеет ряд ключевых достоинств. На ее работу не влияет температура воздуха, вследствие чего становится возможным применение цепного привода в тропических и арктических условиях (невозможно для ременного привода). Цепи не растягиваются, крайне редко обрываются при локальных перегрузках и в целом имеют высокую прочность и износостойкость.

Не могло обойтись и без серьезных недостатков. Цепи сложны в изготовлении – они имеют относительно сложную конструкцию, крайне требовательны к используемым материалам и соблюдению технологии производства. К тому же, цепи довольно тяжелы, однако большой вес не играет особой роли для городского автомобиля. Напротив, в гоночном транспорте даже лишний килограмм является проблемой. Вдобавок к этому, при работе цепной привод ГРМ создает больше шума, чем ременной.

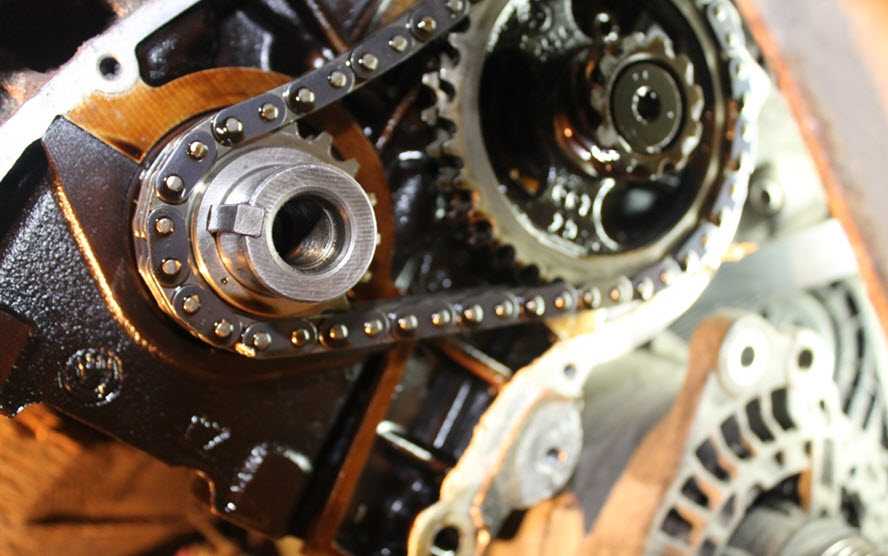

Немного теории

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод. Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно. Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью. Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости. На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Как заменить запчасть

Для смены испорченной цепи ГРМ нужно запастись следующими инструментами (на примере Тойоты Авенсис):

ключ для регулировки натяжения;
ключ на 15;
натяжной ключ;
большая отвёртка или «фомка»;
инструмент для извлечения стопорных колец.

Как снять

Кожух ГРМ, крепящийся двумя болтами, снимается в первую очередь. После выкручиваются болты, крепящие картерную защиту. Выкручиваются они ключами № 13 и 17. Для получения полного доступа к приводу ГРМ снимается защита двигателя — так его легче осматривать.

Как надеть без проблем

После извлечения старой цепи ГРМ необходимо установить новую. Они могут отличаться внешне — всё зависит от изготовителя.

Прежде чем менять цепь, желательно зафиксировать маховик — так он не будет двигаться во время установки новой детали. Для этого снимается стартер, а вместо него крепится специальное устройство, фиксирующее маховик в одном положении. Профессионалы не прибегают к такой процедуре — просто откручивают болты внизу стартера.

При регулировке муфты трансмиссию фиксируют на нейтральной скорости. Саму муфту проворачивают на 11 оборотов по часовой стрелке. Затем на место заглушки вставляется болт, закрепляющий коленвал. При этом отмечается положение маховика — по метке будет регулироваться цепь.

Сам коленвал крепится при помощи двух болтов, шкив удерживается в одном положении специальным ключом.

После того как болты коленвала будут затянуты, сверяется расположение метки на маховике. Все снятые детали возвращаются на место в порядке их съёма. По окончании замены цепи проверяется работа автомобиля.

Как поменять натяжитель цепи ГРМ

Натяжитель цепи используется для её натяжения во время работы. Конструкция данной детали такова, что натяжение осуществляется в автоматическом режиме. Внутри натяжителя располагается гидравлический толкатель и пружина. Устаревшие модели такой детали практически не работали, однако в последнее время они были усовершенствованы, став более надёжными.

Для того чтобы поменять натяжитель цепи, потребуются следующие инструменты (для примера взята замена на двигателе EP6):

Шлицевая отвёртка;
Ключ на 10;
Ключ-торкс на 30;
Ключ на восемь, семь либо небольшая трещотка;
Большая трещотка и головка на 27.

Для доступа к натяжителю цепи с двигателя сперва снимают воздушный фильтр и дроссельный узел.

Процесс установки нового натяжителя:

Корпус воздушного фильтра откручивается от клапанной крышки при помощи ключа №10;
Корпус воздушного фильтра и направляющие снимаются;
Патрубок вентиляции отсоединяется от крышки клапанов;
При помощи ключа №8 снимается хомут входного патрубка в дроссельный узел;
Снимается дроссельный узел. Перед этим желательно запомнить его расположение;
Откручивается натяжитель цепи ГРМ;
После снятия натяжителя можно измерить степень растянутости цепи;
Все снятые детали возвращаются на свои места в обратной последовательности.

После смены и установки цепи её крайне редко промазывают моторным маслом, поскольку она смазывается за время своей работы внутри мотора.

Установка новой детали и процесс выставления меток цепи механизма на видео

Своевременная смена цепи ГРМ очень важна, так как игнорирование рекомендаций завода-изготовителя может стать причиной выхода из строя силового агрегата. Ремонтные работы по мотору обойдутся значительно дороже, чем ремонт отдельно взятой детали. Желательно постоянно контролировать состояние цепи ГРМ, поскольку её преждевременный выход из строя может стать последствием воздействия климатических, дорожных условий и стиля вождения.

Замена цепи

Для замены цепи стоит выбрать определенный день так как для этого требуется много работы и инструмента , но для разных моделей автомобилей требуется разное время для замены. Производить замену лучше у официального дилера, рабочая практика у них гораздо выше и меньше непредвиденных ситуаций может возникнуть. Но не стоит забывать, что и цены у них выше и запасные части дороже.

За высокой стоимостью вы получаете:

оригинальные зап-части
гарантию на работы и зап-части
качественную работу

Периодичность замены цепи ГРМ

Как указывает большинство автопроизводителей, цепь ГРМ устанавливается на весь период эксплуатации автомобиля. Тем не менее, у этого элемента двигателя есть свойство растягиваться. По этой причине необходимо периодически проверять натяжение цепи. Эту функцию выполняет натяжитель, который со временем изнашивается.

Если натяжитель новый, но цепь уже прилично растянута, тогда ее необходимо менять. Если этого не сделать, то в процессе работы мотора из-за высокой нагрузки привод может проскочить на один-два звена. Эта неполадка в случае с некоторыми моторами может спровоцировать повреждение поршней и клапанов из-за их столкновения (сместился момент, когда поршень находится в верхней мертвой точке, а все клапаны закрыты).

О растяжении цепи ГРМ свидетельствует увеличение шума во время работы мотора. Из-за смещения фаз газораспределения силовой агрегат будет работать нестабильно или вообще не сможет запуститься.

Конечно, не стоит доводить мотор до такого состояния. Во многих моделях авто цепь отхаживает от 100 до 170 тысяч километров пробега. Но если автомобиль аккуратно эксплуатируется, то интервал замены цепи можно увеличить до 200 тысяч. Главное – следить за ее натяжением. Но если машина прошла около 250тыс, то нужно спланировать работы по замене цепи, даже если она визуально выглядит нормально. Микротрещин металла или повреждение одного из штифтов обнаружить крайне сложно, а это рано или поздно приведет к разрыву приводного элемента ГРМ.

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять

Также на цепь стоит обратить внимание, если:

температура двигателя без явных причин растет;
стучат клапана ;
появляются странные и непонятные металлические звуки;
из выхлопной трубы валит густой дым;
ощущается падение мощности;
машина движется словно рывками;
растет расход топлива и пр.

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене. В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

У меня на этом все

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Цепь ГРМ — это одна из главных деталей двигателя автомобиля, за счет которой крутящий момент от коленчатого вала передается на распределительный. Если она рвется, то двигатель перестает работать. Следовательно, от работы этого механизма зависит работоспособность всей машины.

Замена цепи — процесс трудоемкий и дорогостоящий, тем более если заказывать услугу в автосервисе. Однако, детально изучив процесс замены — можно научиться менять цепь самостоятельно. О том, как это правильно сделать, пойдет речь в этой статье.

Цепь ГРМ: плюсы и минусы

Устройство цепного привода ГРМ

Цепи газораспределительных механизмов двигателей современных автомобилей (причем даже однорядные, не говоря уже о двух- и трехрядных) отличаются высочайшей надежностью и износостойкостью, и именно это является их главным достоинством. Им совершенно не страшны температурные перепады, а поскольку все их элементы выпускаются из высокопрочного металла, то они превосходно выдерживают любые механические воздействия. Поэтому повреждаются (а тем более рвутся) они крайне редко, пожалуй, только тогда, когда владельцы машины полностью игнорирует необходимость их замены ввиду естественного износа (ресурс цепи, кстати говоря, составляет от 100000 до 200000 километров пробега).

Что касается недостатков, то они у цепей ГРМ тоже, конечно же, есть, причем большинство из них, по сути дела, являются продолжением преимуществ. Цепные приводы газораспределительных механизмов имеют довольно значительную массу и сложную конструкцию. Они гораздо более шумные, чем ремни. Впрочем, все эти недостатки, как утверждают эксперты, с лихвой компенсируются главным достоинством: прочностью и долговечностью.

Какой привод на Поло лучше

Чтобы ответить на этот вопрос, нужно учитывать несколько факторов, влияющих на востребованность автомобиля с тем или иным приводом.
А именно:

срок эксплуатации;
стоимость приводного узла и его замены;
условия езды;
надёжность заменяемых деталей;
комфортность;

А если рассматривать цепной привод ГРМ, то нужно учитывать рядность этого изделия. Двухрядные цепи служат в два раза дольше, чем однорядные.

По надёжности деталей

Цепь ГРМ легко выдерживает перегрузки и подходит для езды в тяжёлых условиях любых климатических регионов нашей страны.
В сравнении с ременным приводом у цепного механизма есть свои преимущества:

Устойчивость к маслу и высокой температуре.
Отсутствие растяжения при чрезмерных нагрузках: звенья цепи не перескакивают зубья шестерён (при соответствующей натяжке).
Нейтральность к погодным воздействиям: этому элементу ГРМ не страшна влага в масляной среде, заморозки и перепады температур.

А также на длительность работы привода большое значение оказывает износостойкость комплектующих деталей, которая во многом зависит от производителя.

По сроку службы

Представители компании Фольксваген заявляют, что ресурс цепи рассчитан на весь срок эксплуатации автомобиля Поло седан. Дилеры говорят, что менять цепь ГРМ и принадлежности привода нужно через 170–190 км.
А опытные автомобилисты рекомендуют обновлять её в случае пробега в 90–120 тыс. км. И связывают это не с окончанием ресурса, а с её растяжением. Хотя оно незначительное, но всё равно, удлинение звеньев цепи влияет на смещение фаз поршневой группы, что приводит к падению мощности двигателя.

По стоимости замены и запчастей

Главным критерием при выборе привода ГРМ является мощность силового агрегата и ценовой сегмент смонтированных принадлежностей. Как правило, по наименьшему бюджетному варианту проходят Поло с установленными ремнями, а в среднем и высоком ценовом сегменте на двигателях применены цепные приводы.
У двигателей Поло седан есть свои достоинства и недостатки. Несомненно, на моторе EA211 замена ремня ГРМ требуется чаще, чем цепи на приводе мотора EA111. Но при этом не нужно забывать, что поменять ремень гораздо проще и дешевле, чем цепь в газораспределительном механизме.

Интерференционные двигатели

Ни одно обсуждение зубчатых ремней и цепей газораспределительного механизма не будет полным без нескольких слов о интерференционных двигателях. В интерференционном двигателе клапаны и поршни занимают одно и то же место в цилиндре, но не одновременно. Это очень эффективный тип двигателя, но если вы небрежно относитесь к его обслуживанию, у вас могут возникнуть проблемы. Если у вас оборвется ремень ГРМ, клапаны и поршни могут оказаться в цилиндре одновременно. Нам, вероятно, не нужно говорить вам, что это было бы очень плохо. На неинтерференционном двигателе ремень мог порваться и не вызвать внутренних повреждений, потому что поршни и клапана никогда не находятся на одном месте.

Итак, как узнать, есть ли у вашего автомобиля двигатель с помехами или двигатель без помех? Скорее всего, вам придется обратиться к своему дилеру или механику.

Экскурс по производителям

Теперь немного поговорим о производителях. Как и в случае с другими запчастями, цепи бывают двух видов: оригинал и не оригинал. Подавляющее большинство автоконцернов комплектует свои модели продукцией сторонних производителей. Но это только проверенные компании, которые уделяют достаточно внимания качеству изготавливаемой продукции. Продукцию таких производителей можно найти в магазинах автозапчастей.

Но в случае цепей для ГРМ стоит учитывать, что в большинстве случаев эти элементы будут продаваться вместе с другими запчастями привода газораспределительного механизма (успокоителем, натяжителем, разными уплотнителями, звездочками и башмаком).

Вот какие производители реализуют достойную продукцию:

Немецкий INA;
Шведский SKF;
Японский DID;
Английский BGA;
Немецкий IWIS;
Американский Dayco.

Также можно найти комплекты неплохого качества, которые реализуют компании-упаковщики. Среди них SWAG и Febi – немецкие компании. Не стоит доверять тем производителям, которые предлагают товар по «соблазнительной» цене. Часто такие цепи имеют маленький рабочий ресурс и быстро рвутся.

Как определить износ системы и когда нужна замена

Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности. Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца. Причиной неисправностей и обрыва является амортизационный износ.

Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.

Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто. Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее. Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.

Сроки эксплуатации цепи ГРМ

В руководствах информации о том, когда и на каком пробеге меняют цепь ГРМ, практически нет, но, исходя из опыта автовладельцев, цепь может прослужить вам от 100 до 200 тыс.км. пробега. Одним из характерных признаков для проблем с ремнём может послужить звук двигателя. Когда автомобиль заводится “на холодную” и на протяжении нескольких секунд слышно металлический “рык”, вероятнее всего наступил момент, когда следует менять цепь ГРМ.

Схема работы пружинно-гидравлического натяжителя цепи Со временем цепь из-за постоянной работы может поддаться растяжению. В этом случае замена цепи не совсем обязательна, достаточно обзавестись новым натяжителем, который устранит слабину и провисание. Также в цепи может слететь один или несколько зубьев. Это приведёт к проскальзыванию и рассинхрону работы, что влечёт за собой урон клапанам. Отсутствие части зубьев в цепи требует вмешательства, потому что водитель рискует повредить распредвал, а это приведёт к необходимости замены уже самого вала и прокладки блока цилиндров.

На каких авто есть цепные двигатели подскажите?

ФГР обычно изображают в виде круговых диаграмм.

1. При производстве двигателейотклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0°, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17° по коленвалу. Как следствие — заметная потеря в мощности и моменте.

2.Применение тюнинговых и спортивных распредваловс увеличенным подъемом кулачков и измененным профилем. Установка спортивного распредвала со стандартной шестерней дает прибавку по мощности и моменту. Настройка при помощи разрезной шестерни добавляет еще 3% мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распредвала и задней крышки ремня, а также находится ли метка на маховике против среднего деления шкалы.

4. В зависимости от желаемого результата, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

Методика настройки на двигателе ВАЗ 2110-2112, 16 клапанов

1. Устанавливаем новые распредвалы и выставляем, примерно, перекрытия клапанов, ориентируясь по меткам стандартных шкивов, подводим поршень 1-го и 4-го цилиндра в ВМТ и одеваем ремень.

2. Устанавливаем планку для индикаторов часового типа (необходимо 3 штуки: для определения перемещения впускного, выпускного валов и положения ВМТ) и сами индикаторы.

3. Находим поочередно нулевые (закрытые) положения впускного и выпускного клапанов 4-го цилиндра и положение его ВМТ. После этого выставляем требуемые перекрытия по индикаторам, используя разрезные шкивы.

4. Затягиваем фиксирующие болты разрезных шкивов, проворачиваем 1 оборот коленвала и проверяем установки.

5. Собираем двигатель и заводим. В том случае, когда установки производителя могут не являться оптимальными, придется корректировать положение валов, контролируя цикловое наполнение контрольными замерами на дороге.

Что ещё можно почитать

Как выбирать

Чтобы не совершить ошибки при выборе опытные автомеханики рекомендуют обращать внимание на следующие способы подбора нужной модели:

VIN-код – оптимальной вариант.
Модель, марка, год выпуск автомобиля и тип мотора – при недоступности подобрать по VIN-коду.
Технические характеристики (длина окружности, число, форма, размеры зубцов) – не самый надёжный способ при недоступности предыдущих вариантов.

При покупке основными критериями выбора являются:

наличие на упаковке голограммы и других отличительных знаков;
отсутствие на упаковке помятостей и потёртостей;
не старая дата производства;
сертификат соответствия;
отсутствие потёртостей и трещин на поверхности, наличие всех зубцов.

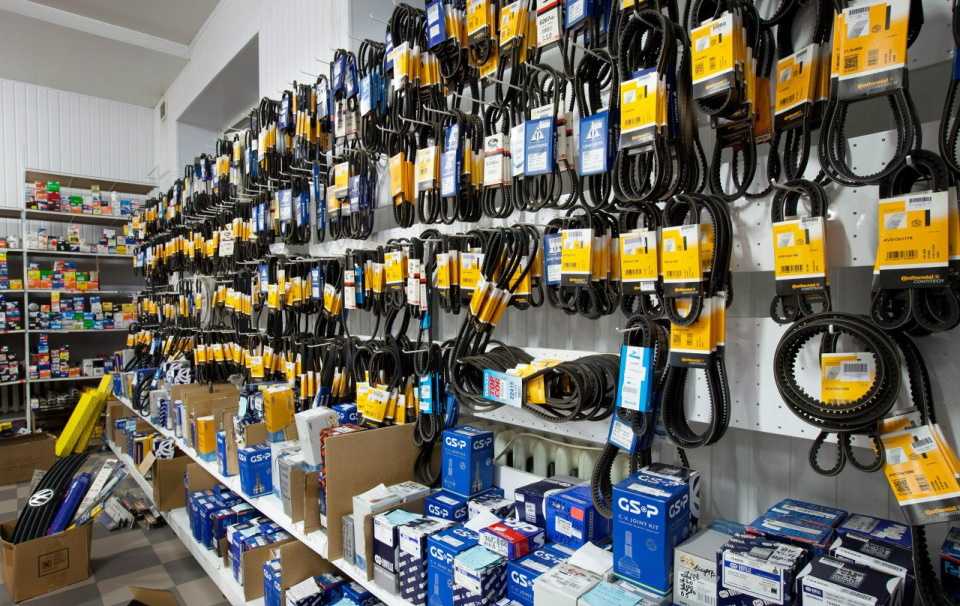

Где купить

Приобретать лучшие модели и новинки следует в надёжных проверенных магазинах или у официальных дилеров представителей брендов производителей. Только таким образом можно защититься от покупки некачественного контрафакта. При этом менеджеры дадут ценные советы: какие бывают, какой фирмы лучше купить, как поставить, сколько стоит.

Как определить внешне цепь или ремень ГРМ

На этом автомобиле двигатель находится в поперечном исполнении и носит наименование CFNA, причём он имеет два распределительных вала сверху.
Определить, какой привод используется на Поло седан, можно следующим образом:

Если на Поло цепной привод ГРМ, то на нем стоит металлический кожух, если же установлен ремень, то он защищён пластиковой крышкой.
Кроме того, узнать различие приводного механизма ГРМ можно по литражу двигателя. В газораспределительном механизме Фольксваген Поло объёмом 1,8-2.0 л применяется цепь, а на силовых агрегатах, имеющих объём 1,6 литра и меньше, используется ремень ГРМ.
Ещё можно судить о приводе ГРМ по дате выпуска автомобиля и маркировке двигателя. На «фокусах», выпущенных до 2015 года, был установлен мотор серии ЕА111 с цепным приводом, а на более поздних моделях монтировались силовые агрегаты под номером ЕА211, и там применяются ремни вместо цепи.

Однако компания Фольксваген допускает выпуск Поло седан с объёмом 1,6 л в двух вариантах: с цепным и ременным приводом. Это зависит от того, какой стоит мотор – атмосферный или турбированный.
