Замена прокладки клапанной крышки lada 2101 (ваз 2101)

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Самостоятельная замена, — что нужно учитывать?

Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.

Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:

1. При снятии крышки стоит промыть ее в скипидаре.
2. Оптимальным решением будет использовать качественные прокладки.
3. Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
4. При установке можно использовать герметик, он наносится на места стыков.
5. После того, как замена будет завершена, нужно проверить уровень масла.
6. Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
7. Паз под прокладкой должен вычищаться как можно тщательнее.

Какие бывают клапанные крышки

Существует несколько типов плапанных крышек. В зависимости от вида крышки, нужно подбирать порокладку. 1970-1974 год Крышка более угловатая, чем поздние, выштамповка под звезду ГРМ высокая, маслозаливная горловина высокая.

Полный размер

1974-1979 год Маслозаливная горловина высокая, выштамповка под звезду ГРМ низкая, углы скруглены

Полный размер

1980 и далее То же самое, но с низкой горловиной

На инжекторном варианте нет кронштейна привода газа, на передней части есть кронштейн крепления воздуховода.

Крышка 2123-1003260 (Шнива) имеет двойную стенку и резьбовую горловину.

Полный размер

Как подсказал Dim23rus , крышки 2105 тоже бывают разные, округлой и угловатой формы

Ну и самодельные/кооперативные/дилерские варианты

Последняя — производство BIMOtors

Какую функцию выполняет прокладка

Как только манжета утрачивает свойства, мотор даёт течь. Прокладка обеспечивает полную непроницаемость крышки и горловины для заливки смазочной жидкости.

Элемент находится под крышкой клапанного механизма, крепится вместе с ней на болтах и гайках. Изготовлена манжета из резины особого типа, долго не теряющей характеристик при нагреве. Затем качество материала постепенно ухудшается, деталь теряет эластичность, оказывается не в состоянии удерживать масло под давлением. Приходится снимать и думать, что делать дальше.

Советы по затяжке и распространенные ошибки

1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
3. При необходимости деталь нужно очистить от загрязнений.
4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

( 2 оценки, среднее 4.5 из 5 )

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

1. Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили

Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .Рассухарить то можно.. а вот собрать обратно. Машина то какая. ?Никак

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили. Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .Рассухарить то можно.. . а вот собрать обратно. Машина то какая. . ?Никак

Функции масла в двигателе для мототехники

Изначально скажем несколько слов о том, почему эффективная смазка мотора культиватора так важна

Обусловливается это разнообразием и важностью функций, выполняемых маслами в двигателе инструмента:

• смазывание движущихся и трущихся агрегатов;
• замедление механического износа;
• создание оптимальной плотности, компенсация износа;
• отведение тепла и предотвращение перегревов;
• смыв загрязнений и отложений со стенок камеры сгорания, поверхности поршня и т. д.;
• снижение шумности работы двигателя;
• общее сохранение его рабочего ресурса.

Работа мотокультиватора «на сухую» неизбежно приведёт к выходу двигателя из строя – с высокой вероятностью его заклинит практически сразу после пуска. И в этом случае придётся полностью менять силовую установку, что подразумевает существенные расходы.

Поэтому своевременная замена смазочных материалов и использование правильно выбранной смазки – это прямая экономия ваших средств.

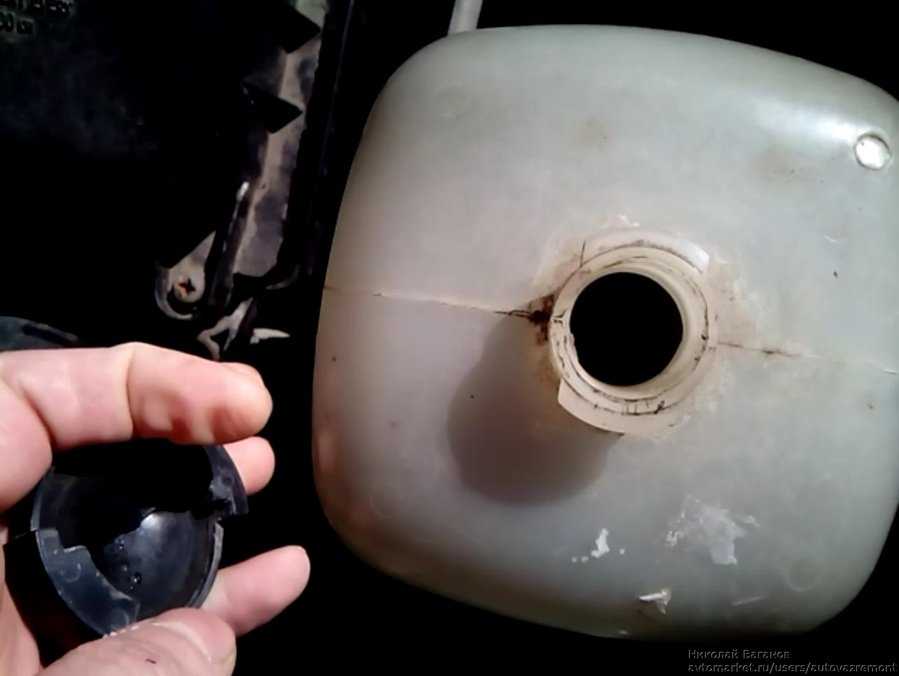

Ремонт/ТО: Пузырьки в бачке — поменял крышку радиатора

Примерно год назад летом в жару у меня на автомобиле перегрелся двигатель и вскипела охлаждающая жидкость, часть ее выдавило через крышку расширительного бачка. Причиной тому была перемычка в монтажном блоке, замененная по ошибке на реле звукового сигнала. Проблема была найдена, жидкость долита и никаких видимых последствий это происшествие на работу двигателя не оказало.

Однако, с наступлением холодов после глушения мотора иногда стали слышны переливы жидкости и булькание под капотом – при отворачивании крышки расширительного бачка в нем наблюдались совсем небольшие пузырьки и побулькивание с пару минут после заглушки, на холодную это явление не проявлялось.

При прогазовке также ничего не менялось, выхлоп с глушителя был в норме, не парил. Масло оставалось чистым, без эмульсии, уровень был в норме.

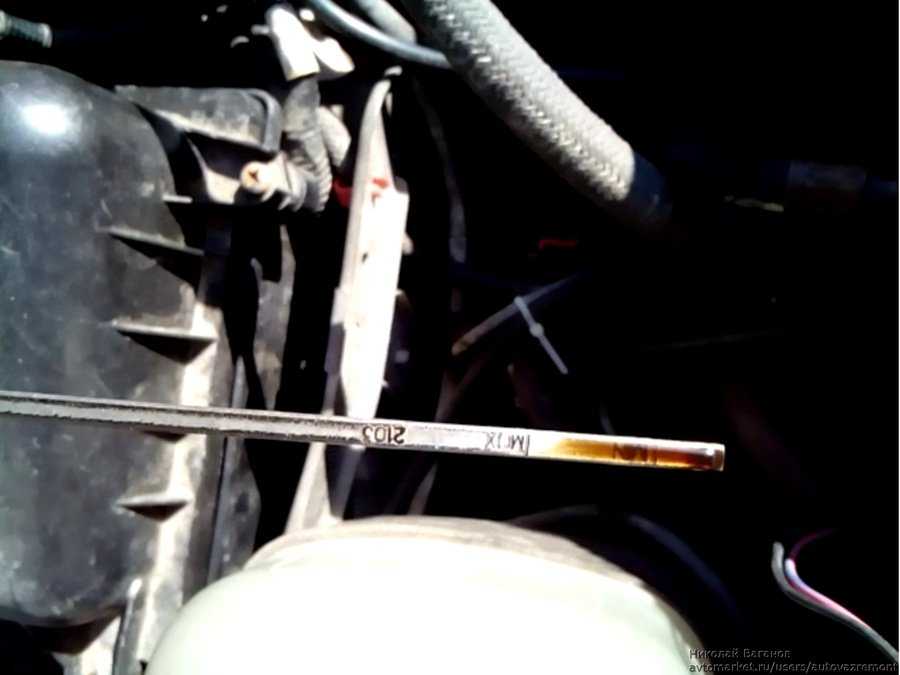

Тоже самое и с охлаждающей жидкостью. Тоесть, основных признаков прогара прокладки головки блока или микротрещины в цилиндре не было.

При этом наблюдалась плохая и неравномерная работа отопителя салона. Также заметил съежившийся верхний подводящий патрубок радиатора после ночной стоянки – на ощупь чувствовалось что он полый, при длительном прогреве его форма восстанавливалась.

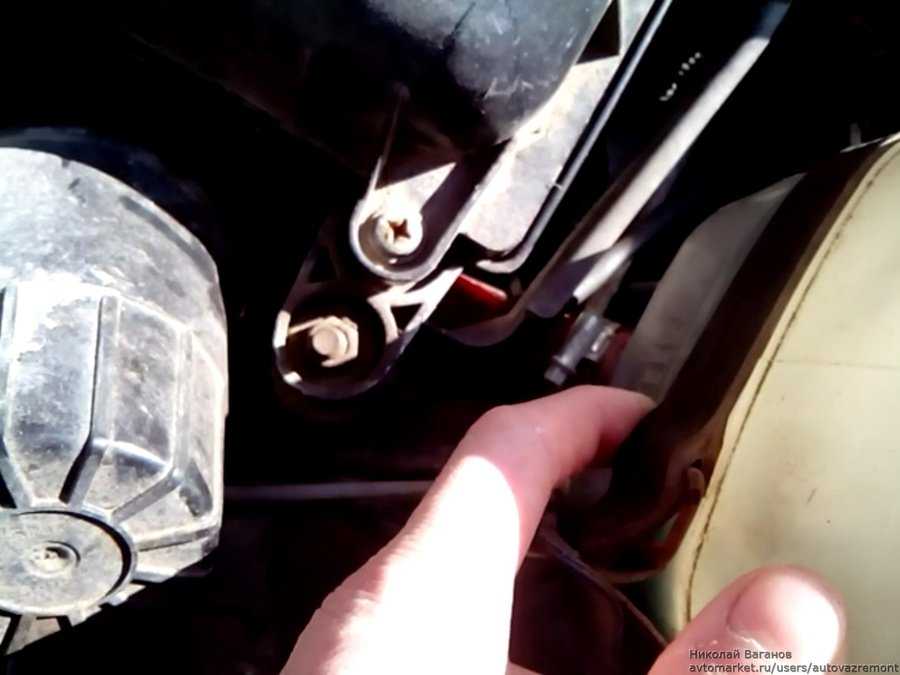

При этом уровень жидкости в расширительном бачке никак не менялся что на холодном, что на горячем двигателе.

В итоге подозрения пали на воздушную пробку в системе, оставшуюся с того случая летом. Уровень жидкости в радиаторе был немного понижен и находился как раз ниже патрубка, поэтому принял решение долить охлаждающую жидкость до уровня, выгнать воздух, прогреть двигатель до рабочей температуры и проверить на следующий день.

Однако, и после ночной стоянки проявилась аналогичная картина со сжатым патрубком, а жидкость была вытеснена в расширительный бачек до верхней отметки – примерно на столько же, сколько было залито накануне.

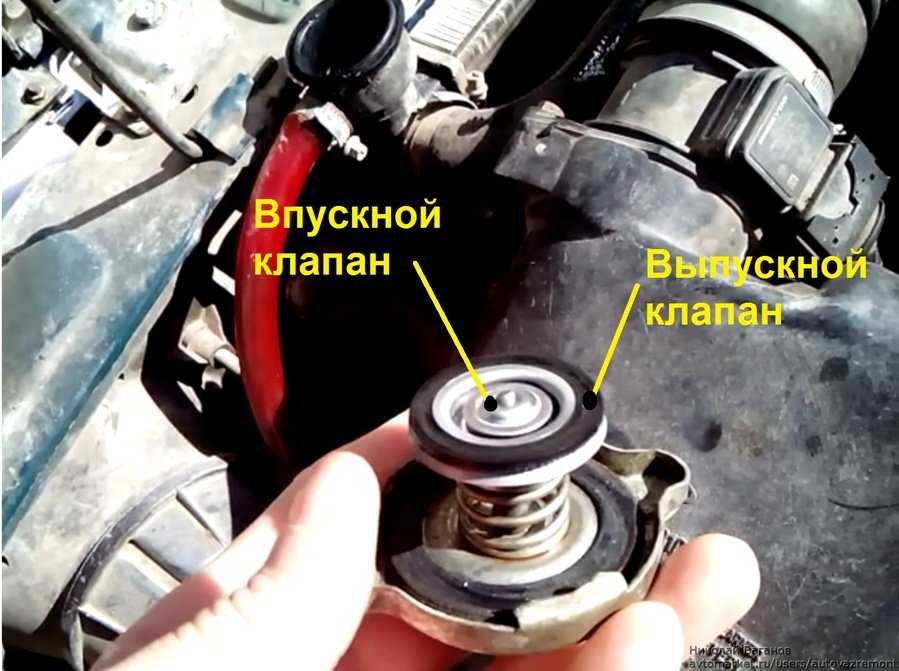

Все это намекало на нерабочий впускной клапан и вероятный подсос воздуха через резиновый уплотнитель крышки радиатора.

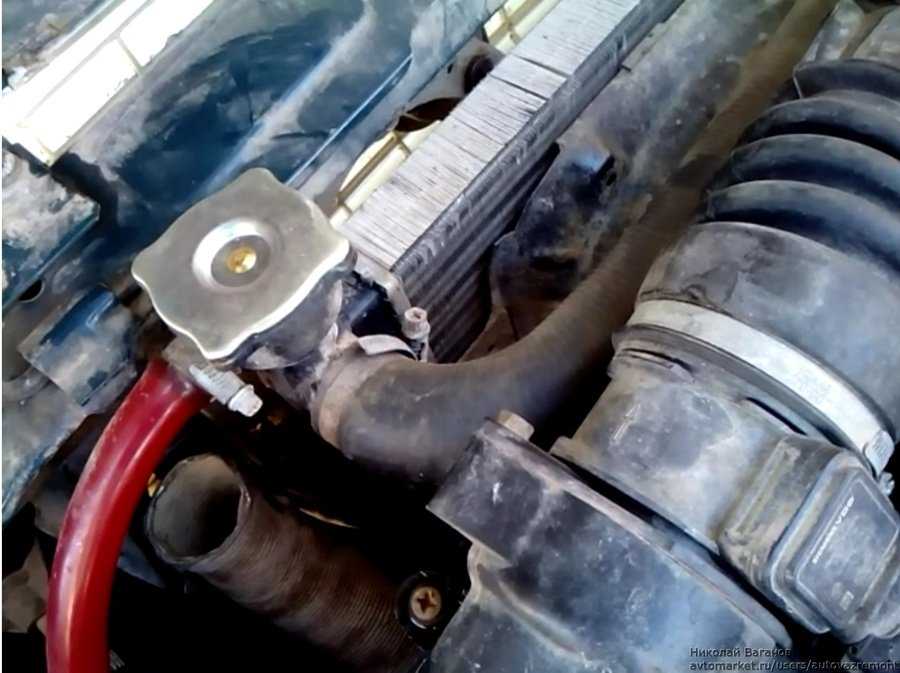

Как мы знаем, система охлаждения двигателя является герметичной, а для регулирования перепадов температур и соответственно объема охлаждающей жидкости на крышке радиатора имеется 2 клапана – впускной и выпускной.

При работе мотора жидкость нагревается и увеличивается в объеме, ее излишки через выпускной клапан вытесняются в расширительный бачек, а при остывании двигателя засасываются обратно уже через впускной клапан. Соответственно, в бачке уровень то опускается, то поднимается.

В моем случае, так как не работал впускной клапан, то при остывании двигателя жидкость не могла уйти обратно и патрубок съеживался, при этом происходил подсос воздуха из атмосферы, замещавший антифриз. Поэтому уровень жидкости в бачке не менялся, а в системе присутствовала воздушная пробка, затрудняющая циркуляцию и часть воздуха выходила в виде пузырьков.

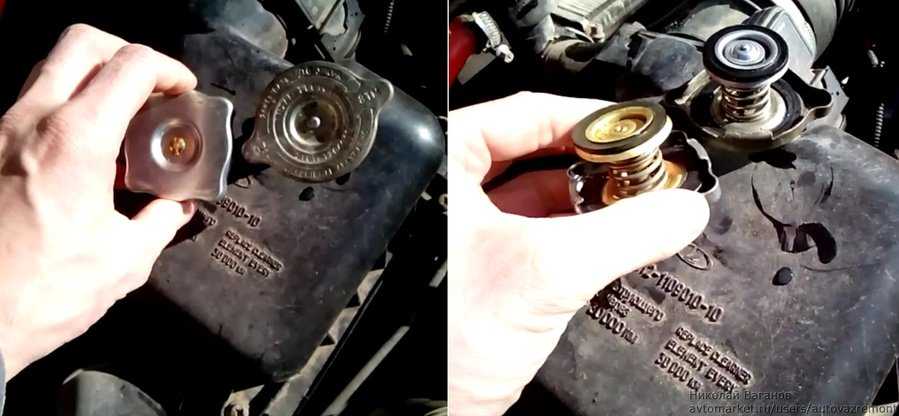

Поэтому принял решение заменить крышку, благо стоит она недорого. Съездил в магазин- купил, от заводской конечно немного отличается, но в принципе аналогичная, хотя пружина немного мягче.

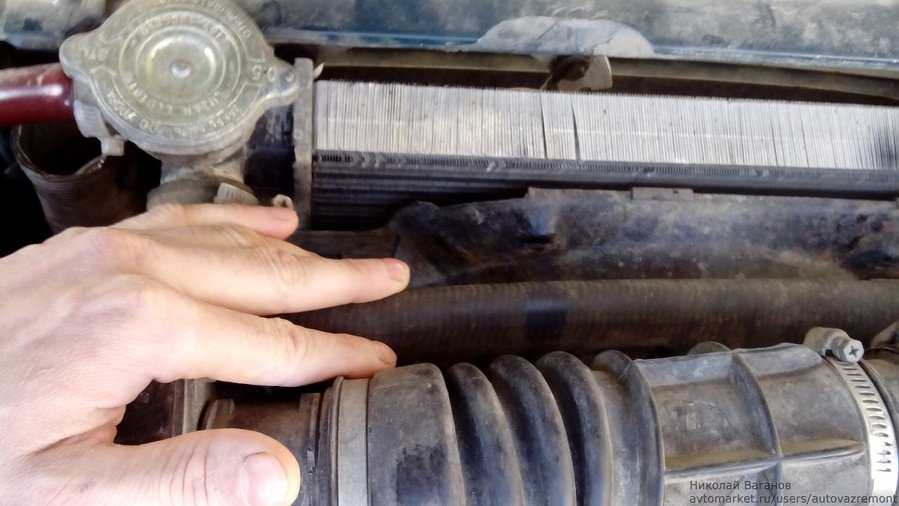

Чтобы выгнать воздух прогреваем двигатель, и проминаем пустой патрубок вытесняя воздух, а расширительный бачек приподнимаем для поступления новой жидкости или доливаем так.

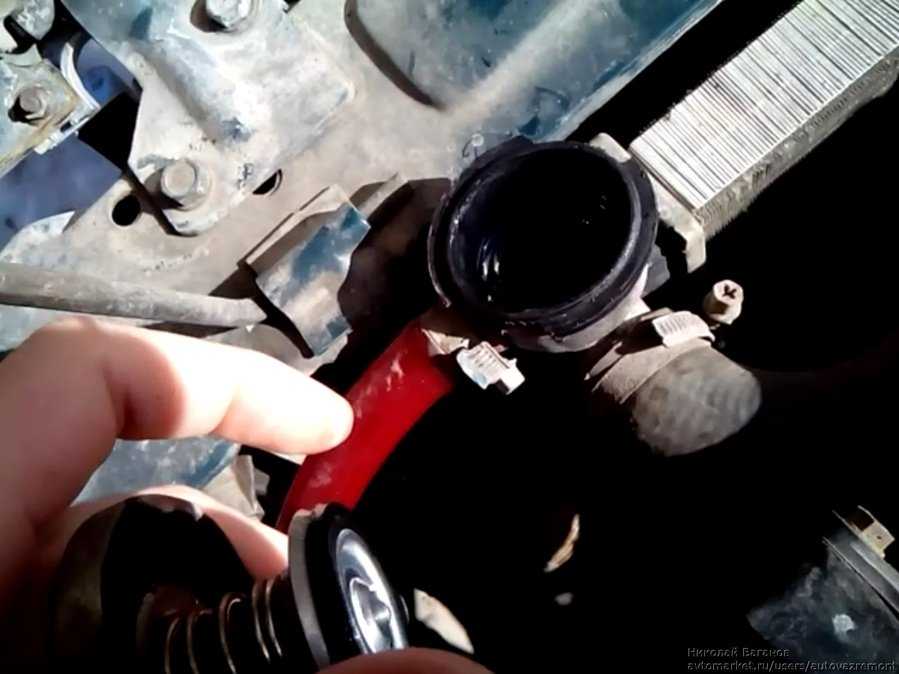

Даем двигателю немного поработать с открытой крышкой, пока весь воздух не выйдет, не допуская его закипания и плотно закрываем новой крышкой. Машину при этом желательно поставить на пригорок.

Как мы видим, после удаления воздуха уровень в расширительном бачке опустился до нижней отметки.

Теперь прокатимся и после ночной стоянки проверим заново – патрубок не съежился, а уровень остался на месте – значит клапана новой крышки работают.

Дополнительно проверяем горловину на подтеки и понаблюдаем не возникнет ли проблема с пузырьками снова. Думаю, что повторится не должно.

Основные неисправности

Существуют повреждения прокладки, при которых категорически запрещена эксплуатация автомобиля ВАЗ 2107. Но есть и такие поломки, при которых можно еще совершать движение. Итак, вот список основных поломок:

1. Разрушение прокладки между каналами смазки и охлаждения. При такой поломке тосол начинает просачиваться в поддон двигателя. Конечно же, происходит смешивание с моторным маслом. Если есть подозрение на прорыв прокладки, то нужно вынуть щуп и проверить уровень смазки. Также стоит взглянуть на консистенцию масла. При этом тосол окрашивается в светло-коричневый цвет. При такой поломке категорически запрещено даже запускать двигатель, так как это может быстро привести к заклиниванию.
2. Разрушение между цилиндрами и системой охлаждения возникает в том случае, если прокладка ГБЦ имеет плохое качество. Вполне возможно, что был слабый момент затяжки ГБЦ ВАЗ 2107 при сборке. Под давлением происходит разрушение целостности прокладки. Результат – воздух попадает в систему охлаждения двигателя, а в расширительном бачке творится нечто ужасное. Температура повышается, в бачке огромные пузыри, бурление. Само собой, нежелательно продолжать движение в таком случае.
3. Иногда (намного реже, нежели в двух предыдущих случаях) происходит разрушение между соседними цилиндрами двигателя. Результат – значительное снижение компрессии, нестабильная работа мотора.
4. И, конечно же, нельзя не упомянуть про банальный брак. В этом случае прокладка ГБЦ ВАЗ 2107 просто разрушается, буквально на глазах. Можно в этом случае видеть, как между ГБЦ и блоком двигателя начинает просачиваться тосол. При этом затяжка болтов не дает эффекта. Скорее всего, имеется неровность самой прокладки, что и приводит к подобному результату.

А теперь вы решили, что вам действительно необходима замена прокладки, один или несколько симптомов имеются у вашей машины. Что же делать? Вооружаетесь ключами и остальным инструментом, после чего начинаете подготовку.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;

• отворачиваем четыре гайки крепления приемной трубы глушителя;

• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Конструктивные особенности двигателя на ВАЗ-2114

Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.

Прокладка клапанной крышки расположена непосредственно под самой крышкой и это хорошо видно на схеме ниже.

Итак, для начала разберем, с чего состоит двигатель:

Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.

Процесс замены клапанной крышки

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Рассмотрим, последовательный этап выполнения операций по замене:

1. Ослабляем хомуты и демонтируем шланги показанные ниже.
2. Демонтировав стопорную пластину, отсоединяем трос акселератора.
3. Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.
4. Откручиваем гайки крепления клапанной крышки.
5. Демонтируем уплотнительные резинки.
6. Вверх снимаем крышку клапанов.
7. Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.
8. Если сетки грязные, то необходимо их вымыть.
9. Монтируем новую прокладку. При совершении процесса используем герметик.
10. Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.
11. Сборку проводим в обратном порядке.

Выбор прокладки

К выбору прокладки необходимо подходить тщательно. Так, некачественное резиновое изделие должно обладать хорошими химическими и технико-физическими качествами. Итак, рассмотрим возможные варианты приобретения прокладки клапанной крышки на ВАЗ-2114.

Оригинал (артикул)

2108-1003270 — оригинальный каталожный номер прокладки клапанной крышки производства АвтоВАЗ. Она идеально подходит по посадочным креплениям и не требует доработок. Средняя стоимость составляет 300 рублей.

Аналоги (производители)

Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.

Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:

Как видно, стоимость альтернативных прокладок достаточно высокая, но как показала практика, срок эксплуатации деталей в два раза больше, чем оригинал.

Причины выхода из строя прокладки

Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:

• Износ. Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
• Растяжка. Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
• Масляные ручьи. Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.
• Давление. Чрезмерно высокое давление способно выдавить прокладку со своего посадочного места, что приведет к тому, что масло польется рекой.

Последствия несвоевременной замены

Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.

Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.

В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.

В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.

Замена прокладки ГБЦ ВАЗ Классика, ВАЗ 2121 Нива

Снятие, замена, установка коленвала и его вкладышей

Симптомы: течь масла из-под ГБЦ.Возможная причина: износилась прокладка головки блока цилиндров.

Инструменты: набор гаечных ключей, набор отверток, раздвижные пассатижи, динамометрический ключ.

Примечание. Головку блока цилиндров двигателя удобнее всего демонтировать в сборе с карбюратором и коллекторами (впускным и выпускным).

1. Установите автомобиль на смотровую яму или эстакаду.

2. Для того чтобы облегчить работу, демонтируйте с автомобиля аккумуляторную батарею.

3. Слейте рабочую жидкость из системы охлаждения двигателя.

4. Снимите наконечник провода с электрического разъема датчика указателя температуры охлаждающей жидкости.

5. Разъедините выпускной коллектор и приемную трубу системы выпуска отработавших газов.

6. Демонтируйте с автомобиля корпус воздушного фильтра.

7. Отсоедините от карбюратора тягу привода воздушной заслонки, далее отсоедините топливный шланг, после этого шланг вентиляции картерных газов, после чего вакуумного регулятора опережения зажигания. Отсоедините проводную колодку от электромагнитного клапана.

8. Установите поршень четвертого цилиндра в верхнюю мертвую точку такта сжатия.

9. Демонтируйте корпус подшипников в сборе с распределительным валом, а также не забудьте пометить положение рычагов привода клапанов. После этого снимите рычаги привода клапанов вместе с пружинами.

10. С помощью проволоки подвяжите цепь и пропустите ее через окно, выполненное в головке блока цилиндров двигателя.

11. Демонтируйте распределитель зажигания вместе с проводами высокого напряжения.

12. Выверните из свечных отверстий свечи зажигания.

13. Открутите верхнюю гайку, крепящую теплозащитный экран стартера.

14. Снимите со шпильки, ввернутой во впускной коллектор, наконечник провода «массы».

15. Снимите со штуцера впускного трубопровода шланг подогрева.

16. Снимите со штуцера впускного трубопровода шланг вакуумного усилителя тормозной системы.

17. Ослабьте затяжку хомутов, а затем снимите перепускной шланг термостата, а также подводящий шланг радиатора системы охлаждения двигателя.

18. Отсоедините от патрубка подводящий шланг охлаждающей жидкости к радиатору отопителя, предварительно ослабив затяжку его крепежного хомута.

19. С помощью торцевого ключа «на 12» с удлинителем открутите десять внутренних болтов, крепящие головку блока цилиндров к блоку цилиндров двигателя.

20. Используя торцевой ключ «на 13», открутите наружный болт, крепящий головку блока цилиндров к блоку цилиндров двигателя.

21. Демонтируйте с автомобиля головку блока цилиндров двигателя в сборе с впускным и выпускным коллекторами, а также с карбюратором.

22. Снимите прокладку уплотнения стыка БЦ и ГБЦ с двух центрирующих втулок.

23. Установите новую прокладку, а затем головку на блок цилиндров двигателя в обратном порядке, пропустив через окошки в них проволоку с цепью.

24. Проверьте совпадение меток.

25. Перед вворачиванием крепежных болтов ГБЦ смажьте их моторным маслом и выждите не менее 30 минут. Это необходимо для того, чтобы с них стекли излишки масла.

Примечание. Повторное использование старых крепежных болтов головки блока цилиндров допускается только в том случае, если они не вытянулись до длины, превышающей 115,5 миллиметра. Если длина превышает указанную, болты необходимо заменить новыми.

26. Затяните крепежные болты ГБЦ в четыре подхода:

– предварительно затяните болты крепления ГБЦ моментом 20 Н∙м;

– подтяните болты моментом 69,4 Н∙м;

– доверните болты на 90 градусов;

– снова доверните болты на 90 градусов.

27. Произведите установку корпуса подшипников в сборе с распределительным валом на шпильки головки блока двигателя, а затем равномерно затяните крепежные гайки.

28. Отвяжите проволоку, а затем установите шкив-звездочку вместе с цепью на распределительный вал. Вверните крепежный болт звездочки, после чего законтрите его, загнув лепесток стопорной шайбы.

29. Зарядите натяжное устройство приводной цепи газораспределительного механизма, далее установите его на прежнее место, после чего вновь разрядите.

30. Произведите регулировку приводной цепи.

31. Произведите регулировку зазоров в клапанном приводе.

32. Произведите регулировку приводного ремня генератора.

33. Произведите монтаж распределителя зажигания, направив контакт бегунка к высоковольтному выводу четвертого цилиндра.

34. Осуществите проверку и при необходимости отрегулируйте момент зажигания.

35. Произведите установку всех снятых деталей в обратной последовательности.

36. Заправьте систему охлаждения двигателя.
