Замена сцепления киа рио 3

2. Механизм сцепления

Выжимная вилка сцепления.
Корзина сцепления.
Рабочий диск сцепления.
Выжимной подшипник сцепления.

Примечание: : нанести смазку.

Снятие и установка диска и корзины сцепления

1. Снять коробку передач (см. главу 14а «Механическая коробка передач»).

2. Отвернуть болты крепления корзины сцепления

Соблюдать осторожность, чтобы не погнуть болты и не сорвать их резьбу. Отворачивать болты в диагональной последовательности

3. Снять диск сцепления с первичного вала коробки передач.

Проверка технического состояния диска и корзины сцепления

1. Проверить степень износа диафрагменной пружины в местах контакта с подшипником концентрического выжимного цилиндра.

2. Проверить поверхности корзины и дисков сцепления на предмет износа и наличие трещин.

3. Проверить фрикционные накладки диска сцепления на наличие следов подгорания или масляных пятен.

4. Измерить глубину заклепок фрикционных накладок диска сцепления. Если измеренное значение (А) меньше предельно допустимого, заменить диск сцепления новым.

Примечание: Толщина диска сцепления (А) в свободном состоянии: 8.3 ± 0.3 мм. Глубина заклепок диска сцепления (В): — Стандартная: 1.1 мм. — Предельно допустимая: 0.3 мм.

Установка диска и корзины сцепления

Примечание: — В случае повторного использования корзины сцепления, она должна устанавливаться в комплекте со своим диском сцепления. — В случае замены только диска сцепления возможны проблемы вследствие потерь нагрузки из-за неравномерного износа поверхности. Кроме того, при замене только диска сцепления могут возникнуть сложности с прерыванием потока мощности, поскольку толщина диска не позволит этого сделать.

1. Нанести смазку на шлицы диска сцепления и первичного вала коробки передач.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки пробуксовки сцепления следующий:

разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

установить машину на ручной тормоз;
запустить двигатель;
нажать педаль сцепления и включить третью или четвертую передачу;
попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

запустить двигатель и дать ему работать на холостых оборотах;
полностью выжать педаль сцепления;
включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам

Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления

Полезные рекомендации

Традиционно в инструкциях по выбору масла оговариваются только его вязкость и стандарт качества.

Но важно учитывать и дополнительные факторы:

особенности местности;
возраст автомобиля;
качество топлива.

Например, тем, кто проживает в регионах с суровыми зимами, в холодное время года рекомендуется пользоваться исключительно синтетическими маслами. Считается, что минеральные продукты не могут поддерживать своих свойств при крайне низких температурах.

Автовладельцы считают, что чем дольше эксплуатируется автомобиль, тем более вязкая смазка необходима его мотору. Тем, кто эксплуатирует машину, выработавшую 80% срока эксплуатации, следует отказаться от заливки продукта с маркировкой 5W-20. Им будет целесообразно применять масло с маркировкой 5W-30 или даже 5W-40.

Чем хуже качество топлива на АЗС в регионе проживания автолюбителя, тем больше внимания ему нужно обращать на защитные и очищающие свойства смеси. Автовладельцы, заливающие исключительно бензин премиум-класса, могут ориентироваться на экономные продукты.

Не следует ограничиваться чтением этикетки. Прежде чем остановиться на какой-либо марке масла, следует найти информацию о проведении лабораторного анализа

Не менее важно научиться различать подделку и оригинальную продукцию. Для этого требуется изучить защитные приемы выбранного производителя

Авто-Миг

Клубный автосервис

установка допоборудования

Ремонт К5
Ремонт Рио
Ремонт Сид
Ремонт Соул
Ремонт Венга
Ремонт Бонго
Ремонт Мохав
Ремонт Селтос
Ремонт Каренс
Ремонт Кворис
Ремонт Церато
Ремонт Опирус
Ремонт Оптима
Ремонт Стингер
Ремонт Спектра
Ремонт Соренто
Ремонт Пиканто
Ремонт Карнивал
Ремонт Спортейдж
Ремонт Маджентис

Ремонт I20
Ремонт I30
Ремонт i40
Ремонт IX35
Ремонт IX55
Ремонт Гетц
Ремонт Крета
Ремонт Верна
Ремонт Туссан
Ремонт Акцент
Ремонт Портер
Ремонт Соната
Ремонт Старекс
Ремонт Грандер
Ремонт Элантра
Ремонт Солярис
Ремонт Матрикс
Ремонт Санта Фе
Ремонт Дженезис

Мы принимаем к оплате:

Ремонт других марок

Замена тормозных колодок и дисков Ниссан

Ремонт Киа Рио

Модель: Kia Rio (QB)
Тип кузова: седан
Год, пробег: 2012, 44 000 км
КПП, привод: механика, передний
Двигатель: 1.4 бензин

Причина обращения в автосервис Киа Рио «Авто-Миг»:

после включения передачи машина не трогается с места

Диагностика выявила следующее:

диск сцепления полностью стерт (отсутствуют фрикционные накладки) (можно увидеть ниже на фото), скорее всего сцепление сгорело по причине того, что автовладелец часто гасил скорость не тормозами, а передачами. При частом переключении на более низкую передачу диск подгорал из-за разных скоростей вращения КПП и двигателя. Все эти действия и привели к тому что пошел запах горелого при трогании с места, и как следствие к замене сцепления Киа.

Выполненные работы:

замена сцепления

Используемые запчасти:

41300-23136 — корзина сцепления на Киа Рио
41421-32000 — выжимной подшипник
41100-23136 — диск сцепления на Киа Рио

Модель: Kia Rio (JB)
Тип кузова: хэтчбек
Год, пробег: 2006, 64 000 км
КПП, привод: механика, передний
Двигатель: 1.4 бензин

Причина обращения в автосервис Киа Рио «Авто-Миг»:

в процессе езды, при резком переключении передач раздался сильный металлический удар. После остановки педаль сцепления выжать было невозможно, передачи не включались.

Диагностика выявила следующее:

вскрытие показало разрушение выжимного подшипника и корзины сцепления (ниже на фото)

Выполненные работы :

замена сцепления

Используемые запчасти:

0K30E-16-410 — корзина сцепления
0K2A1-16-510A — выжимной подшипник
0K30C-16460 — диск сцепления

Стоимость (цену) замены сцепления Киа Рио можно уточнить у мастера автотехцентра или в разделе ВОПРОС-ОТВЕТ

Киа Рио 2018 год

Добрый день! На работающем двигателе при нажатии педаль сцепления по ней словно что-то бьет. Возможен ли ремонт без замены сцепления? Спасибо.

Скорее всего, как минимум потребуется замена выжимного подшипника сцепления.

Спасибо за обращение.

Киа Рио 3, 2011 QB

Здравствуйте. Интересует сколько будет стоить замена сцепления, плюс ориентировочная стоимость з/ч, и срок проведения работы.

Стоимость работ по замене сцепления — 5500р. С/У защиту картера при ее наличии — 200р. Ориентировочная стоимость комплекта сцепления -7000р. Срок проведения в течении одного рабочего дня.

Спасибо за обращение.

Здравствуйте, перетерся трос сцепления Киа Рио 3, сколько стоит его замена? Машина 2013 года, запчасть приобрел (467674L100). Или что-то еще надо?

Вы к сожалению что-то путаете, на Киа Рио 3 нет троса сцепления, там гидропривод. Номер детали (467674L100), который Вы указали — это трос селектора АКПП.

Спасибо за обращение.

Здравствуйте, случилась недавно ужасная ситуация прям по трассе, держал путь домой и остановились около кафе, покушал, выхожу, завожу машину, включаю передачу и все, ни вперед, ни назад, что за дела — непонятно, покрутился, повертелся, так, сяк, встала и все, как вкопанная, вызвал эвакуатор, утащили в гараж. Пишу, как понятно уже по поводу ремонта, автомобиль Киа Рио 3, 2014 года выпуска, хочу узнать цену данного вопроса и просто по симптомам, указанные выше сказать нельзя причину, обязательно смотреть лично? Просто скоро ехать в дальнюю дорогу, можно побыстрее как-нить, может у вас получится взять за мою ласточку, примерно времени долго займет это все? Оплату, если согласитесь взяться ремонтить принимаете, наличными, картой? И момент по запчастям, в случае соглашения на починку авто привезти все необходимое или найдете. В общем беда приключилась, надеюсь на помощь, просто мне рекомендовали вас, как хороших специалистов, итог один, обращаться куда то, где не разбираются в подобном не очень желаю, понимаю, чем может это обернуться. Думаю вы сами понимаете, и сталкивались с некачественной работой, надеюсь на понимание, а в итоге естественно помощь.

Замена сцепления на Киа Рио 3

При износе отдельных частей механизма сцепления автомобиля, он нуждается в ремонте. Замена может производиться полностью, либо отдельными элементами. Однако специалисты рекомендуют менять весь механизм сразу.

Возможные симптомы, материалы и инструменты

Чтобы понять, что механизм сцепления нуждается в ремонте, достаточно прислушаться к его работе. Обычно возникают шумы. Если таковых нет, то понять о неисправности можно по следующим симптомам:

Вибрирует педаль сцепления; при заводке двигателя на передаче с выжатой педалью сцепления машина дергается вперед – «ведет» сцепление; сцепление пробуксовывает; самым явным признаком можно считать ситуацию, когда на включенной передаче машина стоит на месте.

Материал и инструмент

Для успешного ремонта понадобятся следующие материалы и инструменты:

набор головок и гаечных ключей; отвертки; штангенциркуль; механизм сцепления или его отдельные части; сальник первичного вала коробки переключения передач; краска или лак; тугоплавкая консистентная молибденовая смазка.

Непосредственные работы

Вся замена сцепления на автомобиле киа рио заключается в следующих последовательных шагах:

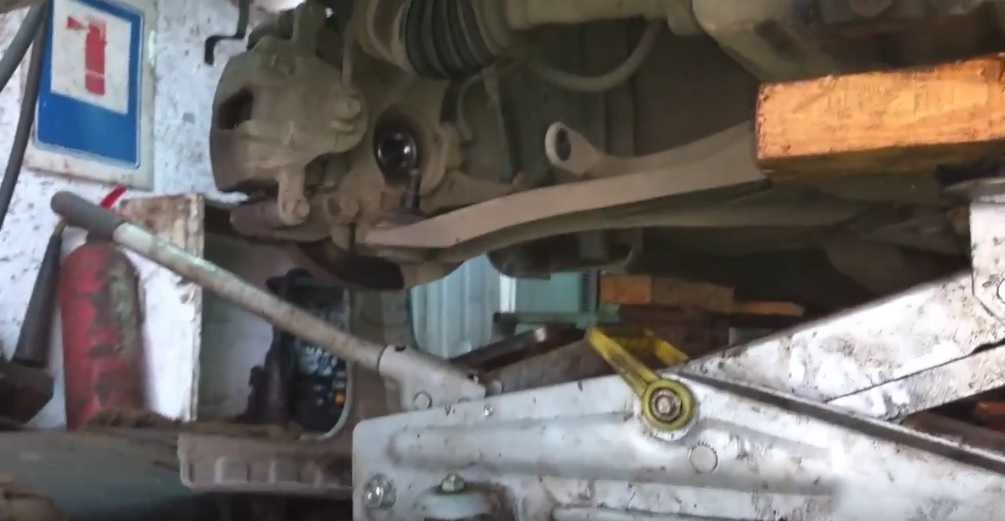

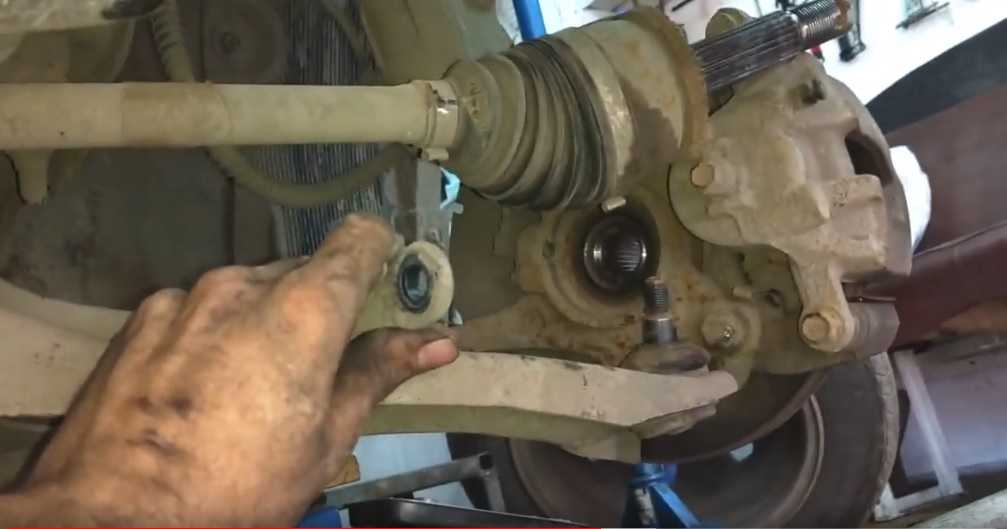

Снимается коробка переключения скоростей. Сделать это можно, открутив все видимые болты по кругу.

Здесь сразу возникает нюанс: если диск не меняется, то на нем либо краской, либо лаком делаются отметки, чтобы потом можно было понять, как он располагался относительно маховика и кожуха.

Вторым шагом полностью выкручиваются 6 болтов, которые держат кожух. Во время этой операции маховик будет проворачиваться. Чтобы этого не случалось, необходимо взять монтажную лопатку или же отвертку с плоским наконечником и вставить ее между зубьями; после откручивания всех болтов становится возможным снять с маховика оба диска (нажимной и ведомый). При этом ведомый необходимо придерживать руками, чтобы он не выпал; дальше следует внимательно осмотреть ведомый диск. На нем не должно быть никаких трещин; осматривается фрикцион, износ должен позволять эксплуатировать диск в дальнейшем; производится осмотр заклепок. В том случае, когда они утоплены в фрикционные накладки меньше, чем на 0,3 мм (что можно измерить штангенциркулем), или на фрикционе есть следы масла, то диск необходимо поменять.

Если всех вышеописанных дефектов не обнаружено, то остается последняя часть осмотра – проверка демпферных пружин. В своих посадочных гнездах (ступичных гнездах) их необходимо попытаться перемещать руками. Если это удается сделать, то необходима замена диска сцепления Киа Рио; после завершения данного осмотра, следует проверить ведомый диск. Проверяется его биение. Если оно превышает отметку в полмиллиметра, то он подлежит замене; дальше производится осмотр нажимного диска (корзины) и поверхности маховика. На них не должно быть трещин, царапин, сколов, забоин и других дефектов. Если таковые выявлены, то корзина подлежит замене. Это же относится и к маховику; осмотру подвергается и диафрагменная пружина корзины; после всех осмотров можно приступать к сборке механизма сцепления на киа рио, заменив все изношенные детали на новые; сначала ведомый диск одевается на первичный вал (шлицевое соединение). Диск по шлицам должен «ходить» с легкостью. Если это не так, то причину нужно найти и устранить; шлицы диска смазываются молибденовой смазкой; дальше устанавливается ведомый диск; во вторую очередь монтируется корзина, при этом метки, нанесенные при разборке узла, должны совпасть; корзина крепится болтами; дальше ставится кпп на место.

Надо сказать, что замена и монтаж ведомого диска необходимо произвести с учетом того, чтобы своей выступающей частью ступицы, диск стал к диафрагменной пружине кожуха. После крепления кпп замену сцепления на автомобиле киа рио можно считать завершенной.

KIA Rio Златоглазая › Бортжурнал › Замена сцепления KIA Rio своими руками. Часть 2.

Продолжаю про замену сцепления.Вот так выглядит отодвинутая коробка от двигателя сверху.

После чего откручиваем сцепление. и сравниваем с новым)

После снятия сцепления сделал вывод. Умер выжимной. Остальное еще могло бы ездить.

Ну раз куплено все, то меняем все)

Для центровки ведомого диска использовал маркер с намотанным на него скотчем. Если есть желание, то можно купить специальную оправку от ВАЗ2109 (подходит идеально).

Ставим корзину, затягиваем болты. После чего все собираем в обратной последовательности.После чего спустил машину с эстакады.И приступил к заливке масла в коробку. Заливную пробку я не нашел и лил через контрольную. Рекомендуют заливать при помощи шприца, но его у меня не оказалось.Заливал вот таким нехитрым способом. В процессе руки были в масле и поэтому фото нет.

После чего заменил масло в двигателе и поменял фильтра.

-После замены сцепления педаль стала очень мягкой.-В первое время не совсем понимал в какой момент оно схватывает.-Теперь либо привык, либо приработался диск сцепления. Вроде все как должно быть)

По самой работе скажу, что очень трудоемко, в совокупности потратил часов 10-12 точно не засекал. Выполнял работу с целью сэкономить на сервисе, попытать свои силы и получить опыт.Из инструментов мне понадобилось набор головок, набор накидных ключей, гидравлический домкрат для поднятия двигателя, домкрат автомобильный, балонный ключ, бутылка от воды, кусок трубочки ну и маркер))Перед началом работ внимательно изучил матчасть по мурзилке, но часть работ выполнил как мне показалось будет удобнее.

Каталожные номера запчастей:

04300 00110 Масло трансмиссионное41471 32000 Болт-шарнир17511 16000 Шайба металлическая21513 11000 Шайба металлическая41430 23000 Вилка сцепления05100 00451 Масло моторное26300 35503 Фильтр маслянныйNF6164 Фильтр салонный9161 Фильтр воздушныйHDK175 Комплект сцепления

Стоимость замены сцепления КИА РИО. Замена сцепления КИА цена

Масло трансмиссионное слить/залить 500 рублей
Защита карета снять/установить 375 рублей
Сцепление комплект VALEO 5МТ 5241 рублей
Сцепление комплект KIA (ориг) 5МТ 7268 рублей
Сцепление комплект SACHS 6МТ 6546 рублей
Сцепление комплект KIA (ориг) 6МТ 14266 рублей

ПРИНЯТЬ УЧАСТИЕ В АКЦИИ!!!

Замена сцепления на КИА РИО может потребоваться при проскальзывании диска. Стоимость замены сцепления КИА РИО от 4000 рублей, цена на запасные части от 5241 рублей. Стрелкой обозначена заглушка масляного канала картера двигателя. На автомобилях до 2010 года выпуска она ослабляется в следствии чего, масло попадает на ведомый диск сцепления. Специалисты автосервиса Респект Авто помогут устранить эту причину без дополнительных затрат по замене сальника коленчатого вала, как могло бы показаться на первый взгляд.

Стоимость замены сцепления КИА РИО может измениться при обнаружении скрытых неисправностей. Чаще встречается течь сальника первичного вала коробки переключения передач. Для замены требуется полная разборка коробки передач. В нашем сервисе имеентся вся необходимая информация и специальный инструмент, необходимый для проведения данной операции.

Сцепление современных автомобилей надежный узел и быстрый выход его из строя не всегда связана с опытом водителя. Так же возможен выход из строя по причине попадания масла. Что вызывает проскальзывание диска сцепления и преждевременный его износ.

Сертифицированный Мастер-консультант. Проконсультирует Вас по всем вопросам касающихся замены сцепления КИА. Имеется официальный сертификат представительства КИА.

Автомеханик 2-ой смены. Произведет замену сцепления качественно соблюдая все предписанные заводом-изготовителем нормативы.

Менеджер отдела запасных частей. Поможет подобрать вариант запчастей устраивающий Вас по стоимости и качеству.

Замена сцепления kia rio

Replace the basket , squeezing the clutch and drive to Kia Cerato

Сразу хочется отметить, что произвести замену сцепления в одиночку не получится — на некоторых этапах без помощника не обойтись. Ну и естественно сама замена.

Для этого, постарайтесь рукой произвести их перемещение в гнёздах ступицы. Выжимаем педаль до конца и начинаем ее плавно отпускать.

Если при включении сцепления вы чувствуете вибрацию, то необходима проверка шлицов и самого фрикционного диска на присутствие деформации или замасливания.

Как заменить сцепление на Kia Rio своими руками?

Места, в которых лепестки пружины контактируют с подшипником выключения сцепления, могут иметь износ не более 0,8 мм. Не допускаются деформации и изменения геометрии соединительных звеньев кожуха и диска, а так же трещины и следы износа на опорных кольцах нажимной пружины.

Когда осмотр и замеры произведены, а части, непригодные для дальнейшей эксплуатации, заменены на новые, можно проводить сборку. Однако, прежде всего, необходимо оценить легкость перемещения ведомого диска по шлицам первичного вала КПП.

KIA Rio 2012, 107 л. с. — самостоятельный ремонт

В случае заедания, следует выявить его причины и устранить их. Затем, нанести молибденовую смазку на шлицы ступицы ведомого диска. Во время установки узла, для начала нужно провести установку ведомого диска, используя для этого оправку.

Установить кожух, совмещая оставленные краской метки. Если включение сцепления происходит не плавно, то, возможно, ослабли или вышли из строя опоры двигателя, на поверхности рабочих деталей наблюдаются задиры, пружины фрикционного диска разболтались и потеряли упругость.

Как видите, все неисправности можно определить по внешним признакам, но для одного признака характерны несколько причин поломки одновременно. Чтобы точно определить характер поломки придется провести диагностику или прибегнуть к разборке всего механизма. Как заменить сцепление на Kia Rio своими руками? Бытует мнение, что замена сцепления задачка не из легких, хотя самостоятельная совершить эту процедуру совсем не сложно, это займет около пяти часов. Ниже мы пошагово разберем этапы замены сцепления на автомобиле Kia Rio.

Для выполнения этой работы вам потребуется напарник, т. Оптимальный вариант для замены сцепления, это поднять автомобиль с помощью подъемника, но если такой возможности нет, можете спокойно поменять сцепление, загнав машину на смотровую яму.

Подготовьте автомобиль к замене, для этого потребуется снятие следующих деталей: Отсоедините трос спидометра и отключите датчик включения заднего хода. Сделать замену можно несколькими способами: Поднять автомобиль на подъемнике; Выполнять работы в яме.

Обзор сцепления Хендай Солярис, Киа Рио 3

Первый вариант проще, так как дает более легкий доступ к различным узлам. Однако, не у всех есть на это возможность, поэтому все можно сделать и в гараже, где хранится ваш Киа Рио Итак, замена сцепления включает следующие этапы: Необходимо демонтировать рабочий цилиндр, карданный вал и опору, стартер, а также рычаг КПП.

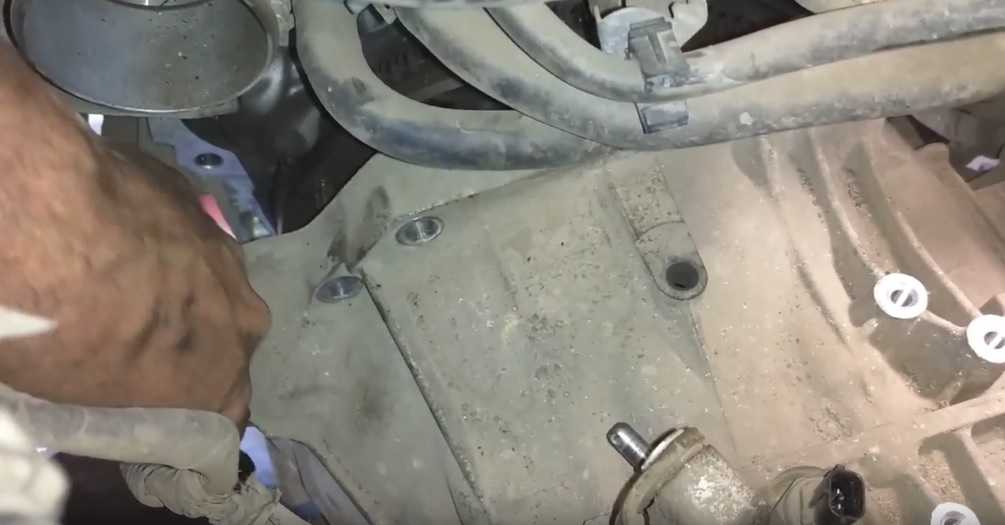

Снятие датчик активация движения назад и тросик спидометра. Демонтаж КПП, что позволит получить доступ ко всем агрегатам. Отделение маховика от диска сцепления.

Для этого нужно снять болты крепления, при этом обеспечив неподвижность. Таким образом, снятие диска не составит проблем, так как все крепления убраны.

В рамках этого этапа нужно будет центровать сам диск. Сделать это можно путем установки фрикционного диска на первичный вал, валик закрепите к коленвалу.

Теперь диск сцепления ничего не держит, можно его убрать.

Во время установки нового сцепления, нужно произвести центровку ведомого диска. Здесь используется первичный вал коробки передач, на него одеваем диск с фрикционными накладками, валик засовываем в подшипник коленчатого вала, сверху вставляем прижимной диск. Остальная работа по установке ранее снятых деталей и узлов делается в обратном снятию порядке. Имейте в виду, что собственный ход сцепления — всего см относительно общего хода соответствующей педали.

Замена сцепления Kia Rio

Поэтому желательно не выжимать педаль сцепления до конца. Для того чтобы проверить сцепление Киа Рио, нам нужно запустить двигатель.

Машина при этом должна стоять на ровном месте. Выжимаем педаль до конца и начинаем ее плавно отпускать.

Снятие и установка (замена) сцепления автомобиля KIA Rio

Для снятия и установки (замены) сцепления автомобиля KIA Rio вам потребуются:

— ключ «на 12» (удобнее торцовая головка);

— оправка для центрирования ведомого диска.

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

— повышенный (по сравнению с привычным) шум при выключении сцепления;

— рывки при работе сцепления;

— неполное включение сцепления (сцепление буксует);

— неполное выключение сцепления (сцепление «ведет»).

ПОЛЕЗНЫЙ СОВЕТ:

При выходе из строя сцепления рекомендуется заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторное снятие и установка сцепления после сравнительно небольшого пробега.

1. Снимите коробку передач (см. «Снятие и установка механической коробки передач автомобиля KIA Rio»).

2. Если устанавливается прежний нажимной диск, следует пометить любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, преходя от болта к болту по диаметру.

ПРИМЕЧАНИЕ:

Так расположены болты крепления нажимного диска к маховику.

4. Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск.

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

ПРИМЕЧАНИЕ:

Ведомый диск состоит из двух кольцевых фрикционных накладок, которые укреплены на ступице диска через демпферные пружины. Если накладки ведомого диска замаслены, то причиной может быть износ сальника первичного вала коробки передач. Возможно, требуется его замена.

6. Проверьте степень износа фрикционных накладок ведомого диска. Если головки заклепок утоплены менее чем на 1,4 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение больше 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика…

…и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

11. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен быть более 0,8 мм). В противном случае замените нажимной диск в сборе.

13. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

14. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной…

15. …и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

16. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

17. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

18. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

19. …а затем кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления кожуха к маховику.

ПРИМЕЧАНИЕ:

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

20. Вворачивайте болты равномерно, по одному обороту ключа каждый, в последовательности, показанной на рисунке.

21. Снимите оправку и установите коробку передач (см. «Снятие и установка механической коробки передач автомобиля KIA Rio»).

Ремонт сцепления

На многих автомобилях система сцепления подлежит регулировке. Это можно сделать самостоятельно, либо обратившись за помощью к мастеру. Если автомобиль имеет небольшой пробег на данной корзине сцепления, то такой метод ремонта вполне приемлем. Если же пробег значительный, а тем более сцепления уже подлежало регулировке — лучше заменить его диски или корзину целиком (в зависимости от степени и объема поломки).

Ремонт или регулировку лучше выполнить как можно раньше, при появлении первых признаков неисправности. Это обеспечит не только комфортную езду, но и позволит сэкономить деньги на дорогостоящих ремонтах.

Источник
