Замена сцепления ваз 21124 16 клапанов

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер
Откручиваем верхние болты, которые крепят коробку к двигателю
Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
Гайка расположенная слева снимается полностью
Откручиваем шаровую опору и рычаг подвески
Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
При установке КПП обратно важно отрегулировать кулису (не забыть)
Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон
Откручиваем КПП от подушки
При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности
Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

https://youtube.com/watch?v=Rh382LjE_Xk

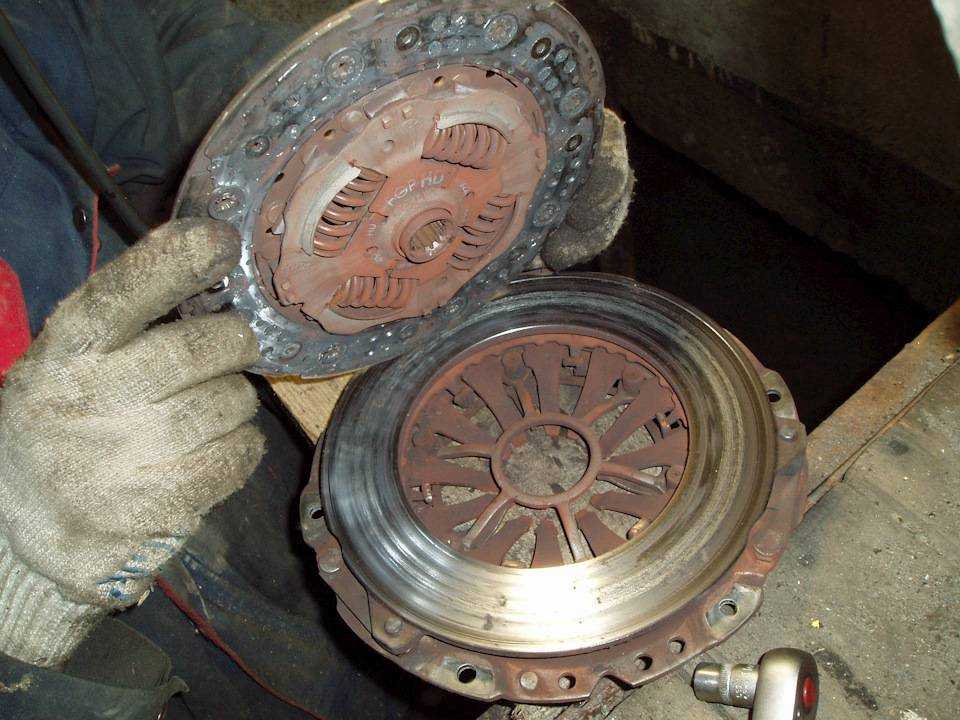

Снимаем корзину с диском сцепления
Проверяем целостность пружин корзины
Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
Проверяем так же состояние выжимного подшипника, при необходимости заменяем
Затем устанавливаем диск сцепления и корзину обратно

Вставьте оправку через корзину в ведомый диск
Делаем это, чтобы ведомый диск расположился по центру маховика
Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

Вставляем оправку в коленчатый вал
Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
Вынимаем оправку
Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Устройство основных элементов

Существуют, в зависимости от устройства, следующие типы сцеплений: гидравлическое, фрикционное, электромагнитное. К тому же бывают однодисковые и двух дисковые агрегаты. Наша инструкция рассматривает фрикционное однодисковое сухое, именно такое применяется на ваз 2110:

Фрикционное — передает вращающий момент при помощи сил трения.
Устройство однодискового сцепления — оно состоит из маховика, ведомого и нажимного дисков, особой диафрагменной пружины, выжимного подшипника вместе с муфтой, специальной вилки.
Все эти конструктивные элементы располагаются в картере
Картер крепиться болтами непосредственно к двигателю

Маховик

Маховик располагается на коленчатом валу
Маховик работает в качестве ведущего диска агрегата сцепления

Маховик ваз 2110

Корзина

Нажимной диск служит, чтобы придавливать ведомый диск к поверхности маховика и освобождать его при необходимости
Он соединяется с корпусом (с кожухом) при помощи тангенциальных пружин
Эти тангенциальные пружины служат в качестве возвратных пружин, в процессе включении сцепления(см.Ремонт сцепления ваз 2110 — делаем сами).
На нажимной диск давит диафрагменная пружина, которая обеспечивает усилие сжатия для лучшей передачи крутящего момента
Эта диафрагменная пружина своим наружным диаметром упирается в края нажимного диска
При этом внутренний диаметр этой пружины состоит из упругих стальных лепестков, на кончики которых воздействует нажимной подшипник
Диафрагменная пружина прочно закреплена в корпусе
В качестве крепления применяются опорные кольца либо распорные болты
Диафрагменная пружина, корпус и нажимной диск составляют единый конструктивный элемент (блок), за которым прочно закрепилось название корзина сцепления
Она плотно прижимается болтами к маховику

Корзина ваз 2110

Ведомый диск

На ваз 2110 диск сцепления (ведомый) расположен между маховиком и так называемым нажимным диском
Сама ступица ведомого диска соединена при помощи шлицев с валом коробки передач и может передвигаться (скользить) по ним
Чтобы обеспечить плавность работы сцепления, в самой ступице ведомого диска установлены демпферные пружины, которые предназначены для гашения крутящих колебаний

Ведомый диск ваз 2110

С двух сторон на ведомом диске располагаются фрикционные накладки
Они состоят из стеклянных волокон, латунной и медной проволоки, которые запрессовываются в смесь из каучука и смолы
Стоит отметить, что нам ваз 21102 диск сцепления точно такой же

Выжимной подшипник

Подшипник выключения сцепления (он же -выжимной подшипник) служит передаточным устройством от сцепления к приводу (на фото внизу он уже снят с муфты)
Он находится на оси вращения агрегата сцепления и воздействует непосредственно на лепестки его диафрагменной пружины

Выжимной подшипник, муфта и прижимное пружинное кольцо (с лева на право)

Подшипник крепится на муфте выключения

Вилка

Передвижение муфты с подшипником осуществляет вилка сцепления

Вилка ваз2110, А — рычаг вилки, В — лапки, которые давят на выжимной подшипник

Привод

Однодисковое сцепление находится в постоянном включении
Его работу обеспечивает привод
Когда мы нажимаем на педаль выключения сцепления, привод перемещает вилку, которая воздействует непосредственно на выжимной подшипник.
Подшипник прижимает лепестки пружины нажимного диска
Они (лепестки) прогибаются в направлении маховика, в это время наружный край ее (пружины) отходит от поверхности нажимного диска и освобождает его
Тангенциальные пружины при этом отжимают нажимной диск
Прекращая при этом передачу вращающего момента идущего от двигателя к КПП (коробке переключения передач)
Когда отпускаем педаль — диафрагменная пружина тут же снова прижимает нажимной к ведомому
Через ведомый диск осуществляется контакт с маховиком
Вращающий момент передается от мотора к КПП при помощи силы трения

Инструкция по самостоятельно замене

Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.

Готовимся к замене

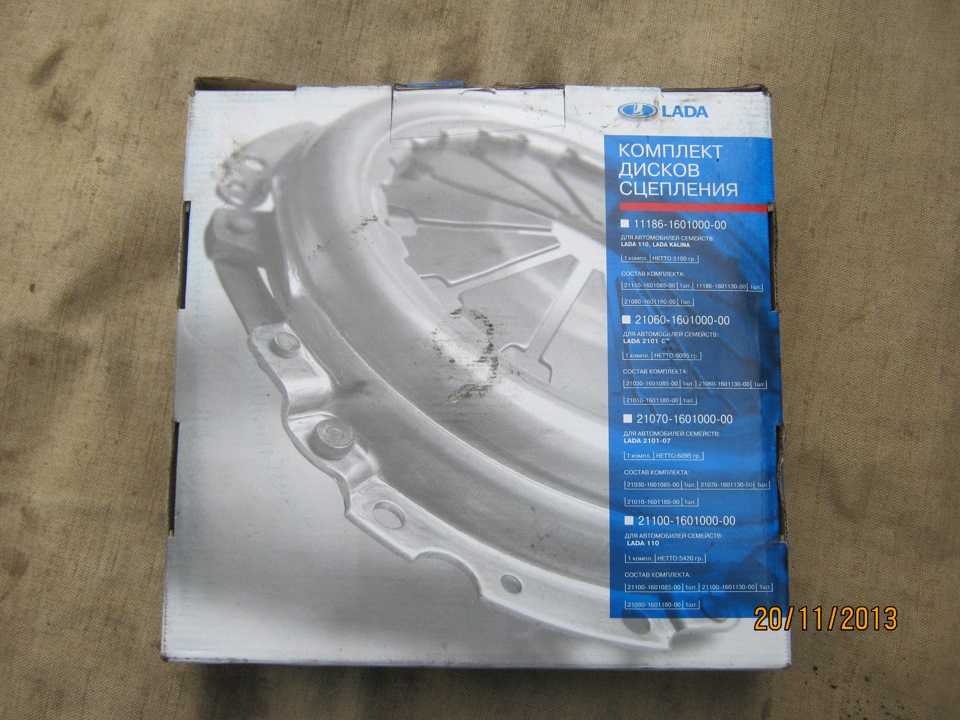

новое сцепление для вашего автомобиля;
набор гаечных ключей, потребуются также и торцевые ключи;
отвертка;
ломик;
домкрат;
кирпичи.

Поэтапная инструкция

Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:

Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Замена сцепления ВАЗ 2113, 2114 и 2115 своими руками

Конструкционные особенности автомобилей обуславливают замену сцепления ВАЗ 2114 и других моделей в сборке. Эта операция трудоемка, но владелец вполне может сделать ремонт своими руками. Чтобы понимать, как починить этот узел машины, нужно внимательно изучить схему.

Работа будет максимально производительной, а в процессе вам не придется прерываться на поиск, если заранее подготовить запчасти и инструменты.

Необходимые запчасти

В зависимости от типа ремонта вам могут потребоваться:

диск (артикул — 2109-1601-085);
заклепка (артикул — 2108-1601-295);
болт (артикул — 2108-1601-207);
накладка (артикул: 2109-1601-138-04, 2109-1601-138-03, 2109-1601-138-01 или 2109-1601-138);
ведомый диск (артикул — 2109-1601-130);
подшипник нажимной (артикул: 2109-1601-182 или 1111-1601-182);
муфта в сборе (артикул — 2110-1601-180);
пружина (артикул — 2108-1601-188).

Инструменты, которые потребуются в работе

Для выполнения работ могут потребоваться такие инструменты:

два домкрата;
ступичный ключ;
металлическая щетка;
комплект рожковых и накидных ключей;
набор головок;
направляющий для установки и другие инструменты, которые есть у каждого водителя.

опытного мастера замена сцепления ВАЗ 2113, 2114 или 2115 своими руками занимает примерно 4 часа. Новичку придется повозиться дольше. Но затрата сил и времени вполне оправдает себя, поскольку в автосервисе цена замены сцепления ВАЗ 2113, 2114 или 2115 составляет от 3 тысяч рублей на 01.12.2018 года. У

Порядок операций

Есть два способа поменять этот узел: обычный и упрощенный. Второй более доступен для самостоятельного ремонта — замена сцепления ВАЗ 2114 без снятия коробки. Порядок выполнения работы обычным способом — следующий:

Лучше поставить машину на яму, но если таковой нет, то нужно поднять ее домкратами.
Демонтируем передние колеса и обесточиваем автомобиль посредством отсоединения от аккумулятора клеммы минус.
Теперь нужно отключить от коробки передач тросик спидометра, снять тросик сцепления, и отключить привод передач.
Со стороны коробки передач демонтируется опора мотора, и демонтируем маховик.

Маховик следует изучить на предмет наличия сколов, трещин и других дефектов.
Из коробки передач следует слить масло, можно воспользоваться ситуацией и поменять рабочую жидкость.
С коробки передач снимаются внутренние шрусы, откручиваем крепления и снимаем КПП.
Откручиваем крепежи между маховиком и корзиной.
Теперь можно снять узел полностью – в сборе.
Теперь можно снять подшипник.
Обязательно следует очистить вал от рабочих жидкостей, грязи и пыли. Установка на первичный вал подшипника с муфтой.
Закрепляем на маховике корзину.
Последующие операции выполняются в порядке, обратном вышеописанному.

Смотрите замену сцепления ВАЗ 2114 своими руками на видео:

Покупка узла – вопрос достаточно сложный, поскольку он продается, как по деталям, так и в сборке. Производитель дает артикулы на каждую, поскольку у него они числятся разными деталями. Он считает, что это совершенно разные детали. В работе можно пользоваться аналогами. Так многие владельцы ВАЗ предпочитают приобретать сбор SACHS (3000-951-211), но его стоимость выше в 3 раза. Тюнинговые аналоги предлагают Brembo и ATI, средняя цена – около 10 тысяч рублей.

Замена троса сцепления ВАЗ 2113, 2114 и 2115

Еще одна ремонтно-восстановительная операция по восстановлению работоспособности сцепления может быть выполнена своими руками – замена тросика. Она менее трудоемка. Замена тросика сцепления ВАЗ 2114 выполняется в следующем порядке:

обесточивание машины посредством демонтажа клеммы минус;
начинам демонтаж с гаек крепления троса, для этого потребуется ключ на 17;
далее трос нужно вывести с вилки и кронштейна;
последующие работы выполняются из салона, где нужно снять напольные покрытия и обеспечить доступ к механизму;
продолжаем: отцепляем ушко тросика от педали, здесь придется некоторое время повозиться со стопорной скобой;
теперь трос нужно подтолкнуть из салона и вытащить из-под капота;
старый трос вынимается из корпуса, на его место устанавливается новый;
корпус монтируется на место, остальные операции выполняются в обратной последовательности;
после завершения монтажа, не забудьте отрегулировать натяжение тросика.

Вы можете посмотреть замену тросика сцепления ВАЗ 2114 на видео.

Практика показывает, что для работы можно использовать не только оригинальную деталь (артикул 2109-1602210-10), но и аналоги, которые не уступают ей по качеству. Например, итальянский тросик Adriauto 0101 или немецкие запчасти TRW GCC 3123. Работы по замене этой детали выполняются приблизительно за час.

Инструменты

Для выполнения данной операции нам нужен минимальный набор инструментов. Среди них необходимо подготовить ключи «на 8», «на 17» и «на 19». Также нам понадобится крестовая отвертка. Замена тросика сцепления ВАЗ-2110 своими руками может производиться двумя способами:

Со снятием стеклоочистителя и жабо.
Без снятия.

Рассмотрим оба варианта более подробно.

Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как стеклоочиститель и жабо (это декоративная панель, что располагается под «дужками» дворников), существенно облегчит процесс замены тросика. Итак, с чего начинают работы? Сперва необходимо демонтировать гаечными ключами стеклоочиститель, а затем и пластиковую накладку под ним. Так мы освободим трос сцепления 2110-го ВАЗа из вилки. Сдвигаем чехол с наконечника троса и откручиваем гайку, при помощи которой наконечник крепится к кронштейну на трансмиссии. Вторым ключом («на 19») удерживаем наконечник от проворачивания. Вынимаем деталь из креплений. Кронштейн наконечника извлекается со шпилек. Далее откручивают винт держателя защитного чехла. Последний отгибается немного в сторону. Так мы сможем добраться до наконечника троса сцепления. При помощи отвертки снимаем стопорную скобу. Извлекаем наконечник. Далее переходим в салон. Здесь нам нужно открутить болт, при помощи которого трос крепится к педали. Демонтируем втулку и осматриваем ее техническое состояние. При необходимости производим замену. Не забываем и про смазку. На автомобиле ВАЗ-2110 замена тросика сцепления не обходится без его предварительной обработки «Литолом». Сборку производят в обратной последовательности.

Теперь рассмотрим, как производится на автомобиле ВАЗ-2110 замена тросика сцепления без снятия стеклоочистителя и декоративной накладки. Сперва берем в руки ключ «на 19» и откручиваем крепеж тросика. Вынимаем наконечник из вилки выключения сцепления. Далее перемещаемся в салон и откручиваем ключом «на 8» гайку крепежа элемента к педали. Последнюю слегка приподнимаем и поддеваем клипсу, после чего отсоединяем скобу. Далее из салона можно полностью извлекать тросик. Новый элемент устанавливается тоже из салона. Его мы проталкиваем в моторный отсек и закрепляем на место. Сборка производится в обратной последовательности.

Процедура по снятию и замены вилки выключения сцепления:

1. Сперва, после снятия коробки передач нужно снять подшипник выключения сцепления.

3. С помощью отвёртки подденьте пластиковую втулку оси вилки, а плоскогубцами с внутренней стороны картера сцепления сожмите фиксирующие его лепестки и достаньте эту втулку. Если этот пластмассовый колпачок имеет дефекты (нет лепестков, трещины или прочие явные следы износа), — замените новым.

4. Теперь дошло дело до снятия вилки выключения сцепления. Приподнимите её и выведите её ось из втулки, что запрессованная в картере сцепления и демонтируйте вилку, выведя ось, а после чего рычаг из отверстий в картере сцепления.

5. Сожмите концы пружинного фиксатора вилки и достаньте его. Если фиксатор имеет дефекты (нет упругости или вообще сломанный), то замените новым.

6. Вилку, что отвечает за отключение привода нужно заменить на новую, если у неё:

1 – рычаг вилки имеет трещины, погнут или деформирован;
2 – лапки детали в области, где они контактируют с муфтой подшипника, также имеют явные дефекты и признаки изношенности.

7. Произведите осмотр металлической втулки жёлтого цвета, если она имеет дефекты, — впрессуйте её и вставьте до упора новую.

8. До того как устанавливать вилку выключения привода обратно, — произведите смазывание консистентной смазкой обоих втулок (металлическую и пластиковую).

9. Теперь можно спокойно монтировать вилку выключения сцепления обратно в порядке демонтажа

Но, обратите особое внимание на выступ на пластиковой втулке, он должен попасть в выбоину на картере сцепления, а её лепестки плотно зафиксировать втулку в картере от выпадения

Порядок замены

Есть два общепринятых метода, позволяющих демонтировать изношенный тросик с ВАЗ рассматриваемой модели. В первом случае требуется демонтаж жабо и стеклоочистителей, во втором данный этап пропускают. Многие полагают, что если не снимать названные устройства, то работа займет меньше времени, но это спорно. Проблема в том, что эти элементы будут очень мешать, когда наступит черед монтировать исправный тросик. В конце концов руководство по эксплуатации четко указывает, что и жабо, и стеклоочистители необходимо убрать.

Порядок действий выглядит следующим образом:

обесточьте бортовую электросистему – для этого отключите минусовый провод от аккумулятора;
демонтируйте дворники и жабо;
отвинтите гайки, что удерживают трос в кронштейне – делать это удобное парой ключей на 19 мм;
освободите гибкую тягу;
отсоедините наконечник тросика от вилки сцепления (если он порвался, то, вероятно, нижний фрагмент уже потерялся, и тогда демонтировать его не придется);
отвинтите шурупы, фиксирующие защитный кожух ножного привода, и уберите его;
выньте стопорную скобу, прикрепляющую наконечник троса непосредственно к педали (приподнимите ее до максимума и подцепите фиксатор плоской отверткой).

Теперь необходимо перебраться в салон – здесь требуется вывернуть болт, держащий упорную пластинку наконечника троса. Чтобы его снять, возьмите 8-миллиметровый ключ.

Обратите внимание – некоторые сайты рекомендуют перед работами в кабине демонтировать рулевую колонку, но в реальности данная операция не имеет смысла. Итак, после того как опорная пластинка освобождена, вам ничего не мешает свободно вытащить поврежденный тросик. Делается это из салона – так удобнее

Итак, после того как опорная пластинка освобождена, вам ничего не мешает свободно вытащить поврежденный тросик. Делается это из салона – так удобнее.

Установка исправного элемента начинается с протягивания гибкой тяги через отверстие в переборке, отделяющей кабину от моторного отсека. Все дальнейшие действия производятся в порядке, обратном описанному.

Последний этап – регулировка педали

Как следует из руководства по эксплуатации автомобиля, ход ножного привода сцепления не может превышать 125 миллиметров. При этом граничные допуски составляют не более 0,5 см в обе стороны. Предел, выше которого автомобиль эксплуатировать нельзя, равен 16 см. Покончив с теорией, приступаем к практической реализации задачи. Сначала замеряйте реальный ход педали. Приставьте линейку к ее нижней части – держите ее строго параллельно полу. Если значения оказались в пределах упомянутых, то регулировку проводить необязательно.

В противном случае переберитесь к вилке – здесь, как ранее отмечалось, имеется механизм доводки. Сначала ослабьте контргайку, а после, вращая ключом стоящую выше, произведите регулировку.

По завершении процедуры измеряйте ход – если все в порядке, то несколько раз надавите на педаль, дабы убедиться, что все работает надлежащим образом. Далее опять воспользуйтесь линейкой. Сохранение нормального показателя говорит, что вы все сделали правильно.

Вернитесь к вилке и зафиксируйте положение регулировочного механизма контргайкой.

Важный момент: целесообразно сделать так, чтобы в итоге педаль, отключающая сцепление, оказалась ниже уровня газовой. Это ускоряет реакцию механизма и заметно снижает его износ.

Выводы

Для того чтобы сцепление транспортного средства прослужило не один год, следует оказывать ему должный уход и производить правильную эксплуатацию

Важно вовремя менять фрикционные накладки, а также использовать исключительно качественную тормозную жидкость

Важно как можно быстрее исправлять проблему, потому как пробуксовка сцепления в дальнейшем принесет автовладельцу множество проблем, осложнений и серьезных последствий
