Циклы отто, аткинсона/миллера, дизеля

История

Четырехтактный двигатель был впервые запатентован Альфонс Бо де Роша в 1861 г. Раньше, примерно в 1854–1857 гг., Два итальянца (Эухенио Барсанти и Феличе Маттеуччи ) изобрел двигатель, который, по слухам, был очень похож, но патент был утерян.

Первый человек, построивший рабочий четырехтактный двигатель, стационарный двигатель, использующий в качестве топлива воздушно-угольную смесь ( Газовый двигатель ), был Немецкий инженер Николаус Отто. Вот почему четырехтактный принцип сегодня широко известен как цикл Отто, а четырехтактные двигатели используют Свечи зажигания часто называют двигателями Отто.

Двигатель Green Steam

Green Steam – эффективный, экономичный и простой двигатель, разработанный изобретателем Робертом Грином из Лагуна Вудс, Калифорния, США. Этот мотор преобразует избыточное тепло в водяной пар, который и приводит в движение силовой агрегат. Легкий и компактный двигатель Green Steam преобразует возвратно-поступательное движение во вращательное. Его основной характеристикой является гибкий вал, который передает возвратно-поступательное движение от поршней к кривошипу «Z», таким образом, совершая вращательное движение, не используя запястья, шатуны или коленчатые валы.

Этот мотор может использоваться для воздушных насосов, генераторов, водяных насосов, воздуходувок горячего воздуха, аппаратов дистилляции воды, тепловых насосов, кондиционеров, модельных самолетов и т. д.

Одним из наиболее уникальных преимуществ двигателя является его способность генерировать энергию из тепла двигателей. По существу, отработанное тепло выхлопных газов от двигателя транспортного средства может быть преобразовано в энергию, используемую для некоторых систем охлаждения и насосов транспортного средства. Этот двигатель повысит уровень эффективности любого транспортного средства или системы машины, на которой он установлен.

Универсальная модель будущего

В настоящее время многими производителями ведутся разработки универсальных двигателей, где будут совмещены и мощность бензиновых агрегатов, и отличная тяга и экономичность дизелей.

В этом отношении уже то, что бензиновые агрегаты, имеющие непосредственный впрыск топлива, достигли высокого показателя сжатия порядка тринадцати-четырнадцати единиц (у дизельных моторов этот уровень является немногим больше семнадцати-девятнадцати), доказывает успешные шаги в этом направлении. Они даже работают так же, как и агрегаты с воспламенением от сжатия. Только рабочая смесь должна искусственно поджигаться свечой.

В экспериментальных моделях сжатие доходит еще выше — до пятнадцати-шестнадцати единиц. Но до самовоспламенения пока уровень не дотягивается. Зато свеча отключается при равномерном движении, благодаря чему двигатель переходит на режим, подобный дизелю, и потребляет мало топлива.

Сгорание регулируется электроникой, вносящей коррективы в зависимости от внешних обстоятельств.

Разработчики уверяют, что такой двигатель является очень экономичным. Однако для серийного производства исследований проводилось недостаточно.

Как устроен двс (двигатель внутреннего сгорания)

В наше время двигатель, работающий по принципу цикла Аткинсона, ставят на гибриды. Особенно преуспели в этом японцы, которые всегда заботятся об экологичности своих авто. Гибридные Prius от Toyota активно заполняют мировой рынок. Принцип работы цикла Аткинсона Как говорилось ранее, цикл Аткинсона повторяет те же такты, что и цикл Отто.

Мотор сконструирован так, что поршень совершает все четыре такта за один поворот коленвала. Кроме того, такты имеют разную длину: ходы поршня во время сжатия и расширения короче, чем во время впуска и выпуска. То есть, в цикле Отто впускной клапан закрывается почти сразу.

В гибридном приводе этот недостаток с лихвой компенсируется работой электромотора, который, как известно, обеспечивает максимальный крутящий момент уже при запуске. Кроме того, увеличивают рабочий объем: на маленьком Yaris стоит двигатель объемом 1,5 л, на Auris, Prius и СТ — и вовсе 1,8 л. И вот инженеры Toyota решили поменять подход.

Еще одна из особенностей двигателя в том, что кулачки газораспределения (открытия и закрытия клапанов) расположены прямо на коленчатом валу. Это устраняет потребность отдельной установки распределительного вала. К тому же нет необходимости устанавливать редуктор, так как коленчатый вал крутится с вдвое меньшей скоростью.

Применяется в основном на судах, тепловозах, автобусах и грузовых автомобилях, тракторах, дизельных электростанциях, а к концу XX века стал распространен и на легковых автомобилях. Назван по имени изобретателя.

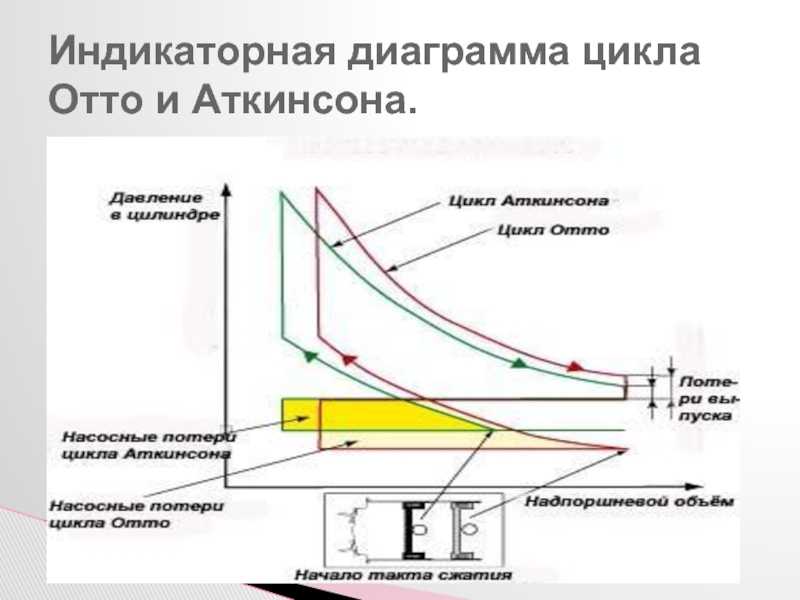

Аткинсон уменьшил потерю выпуска. В его двигателе объем камеры сгорания меньше при прежнем рабочем объеме. Это значит, что степень сжатия выше, а ход поршня больше. К тому же, длительность такта сжатия по сравнению с рабочим ходом уменьшается, двигатель работает по циклу с увеличенной степенью расширения (степень сжатия ниже степени расширения).

Использование цикла Аткинсона в двигателе позволяло уменьшить потребление топлива и снизить уровень шума при работе за счёт меньшего давления при выпуске. Кроме того, в двигателе Аткинсона для привода газораспределительного механизма не требовалось редуктора, так как коленчатый вал вращался с вдвое меньшей частотой, чем в двигателе Отто.

После сжатия смеси, она воспламенялась от свечи, после этого начинался процесс отвода тепла, который протекал практически по изохоре (то есть при постоянном объеме цилиндра двигателя).

В двигателе Аткинсона рабочий ход (3-й такт цикла Отто) был увеличен за счёт усложнения кривошипно-шатунного механизма.

Цикл Аткинсона позволяет получить лучшие экологические показатели и экономичность, но требует высоких оборотов. На малых оборотах выдаёт сравнительно малый момент и может заглохнуть.

Он предложил изменить соотношение времен тактов, благодаря чему рабочий ход был увеличен за счет усложнения кривошипно-шатунной конструкции. Нужно отметить что тестовый экземпляр который он построил, был одноцилиндровый, и не получил большого распространения из-за сложности конструкции.

Хочется отметить, что впускные и выпускные клапана, работают в строгой последовательности – ОДИНАКОВО при высоких и при низких оборотах. То есть изменения работы при различных оборотах не наблюдается.

Женщина (назовем ее Марина) установила в доме скрытую камеру, чтобы понаблюдать за супругом. Такое решение она приняла неспроста, ведь происходящее вокруг ее начало пугать. Но ту запись Марина вряд ли когда-нибудь забудет. Она могла представить себе, что угодно, но только ни это. Марина, не сомневаясь ни секунды, собрала вещи и ушла из дома.

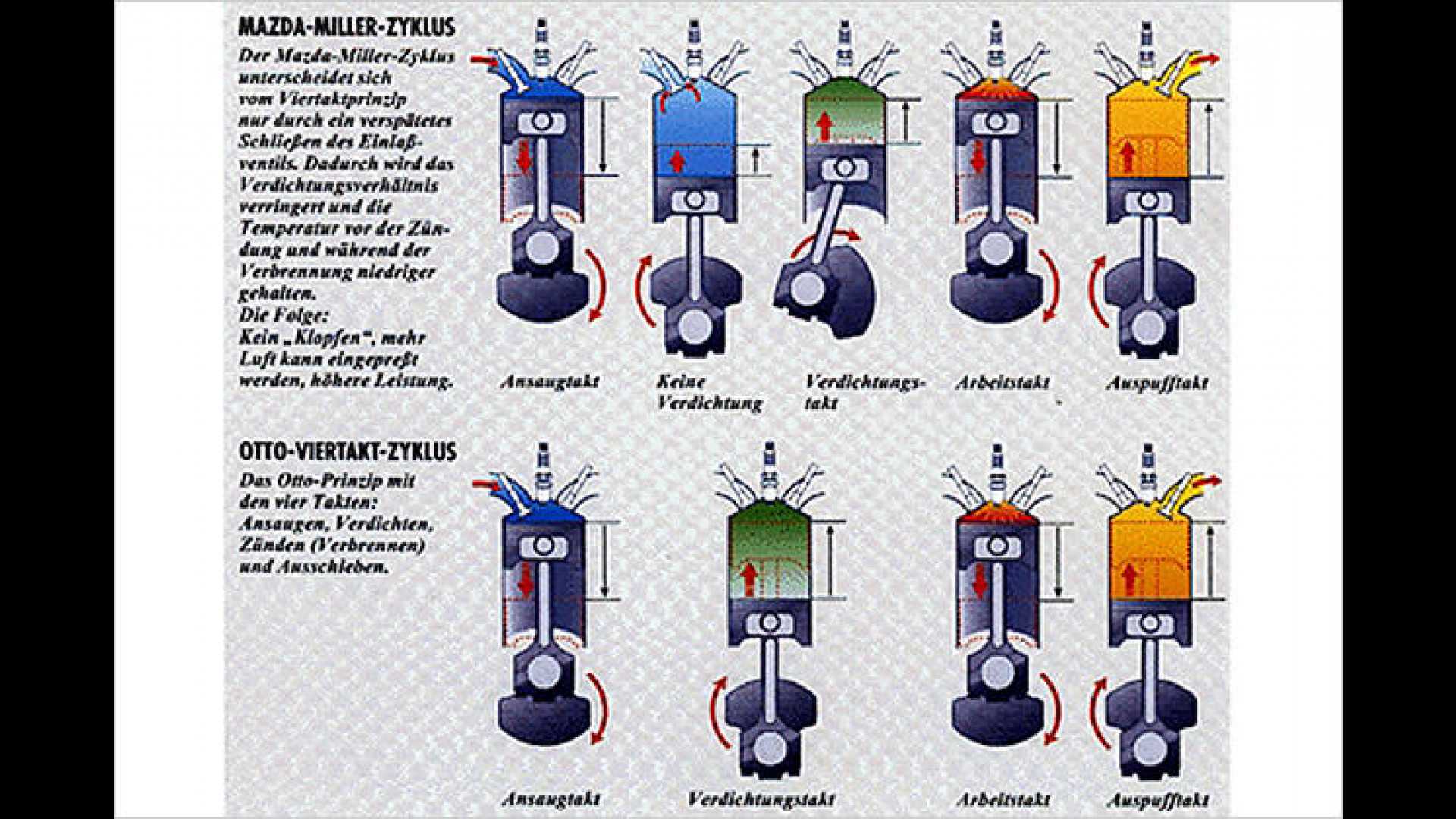

Miller Cycle Engine на автомобиле Mazda Xedos (2.3 L)

Особенный механизм газораспределения с перекрытием клапанов обеспечивает повышение степени сжатия (СЗ), если в стандартном варианте, допустим, она равна 11, то в моторе с коротким сжатием этот показатель при всех других одинаковых условиях увеличивается до 14. На 6-цилиндровом ДВС 2.3 L Mazda Xedos (семейство Skyactiv) теоретически это выглядит так: впускной клапан (ВК) открывается, когда поршень расположен в верхней мертвой точке (сокращенно – ВМТ), закрывается не в нижней точке (НМТ), а позднее, остается открытым 70º. При этом часть топливно-воздушной смеси выталкивается назад во впускной коллектор, сжатие начинается после закрытия ВК. По возвращению поршня в ВМТ:

• объем в цилиндре уменьшается;
• давление возрастает;
• воспламенение от свечи происходит в какой-то определенный момент, оно зависит от нагрузки и количество оборотов (работает система опережения зажигания).

Затем поршень идет вниз, происходит расширение, при этом теплоотдача на стенки цилиндров получается не такой высокой, как в схеме Otto из-за короткого сжатия. Когда поршень доходит до НМТ, идет выпуск газов, затем все действия повторяются заново.

Специальная конфигурация впускного коллектора (шире и короче, чем обычно) и угол открытия ВК 70 градусов при СЗ 14:1 дает возможность установить опережение зажигания 8º на холостых оборотах без какой-либо ощутимой детонации. Также эта схема обеспечивают больший процент полезной механической работы, или, другими словами, позволяет поднять КПД. Получается, что работа, вычисляемая по формуле A=P dV (P – давление, dV – изменение объема), направлена не на нагревание стенок цилиндров, головки блока, а идет на совершение рабочего хода. Схематически весь процесс можно посмотреть на рисунке, где начало цикла (НМТ) обозначено цифрой 1, процесс сжатия – до точки 2 (ВМТ), от 2 до 3 – подвод теплоты при неподвижном поршне. Когда поршень идет от точки 3 к 4, происходит расширение. Выполненная работа обозначена заштрихованной областью At.

Также всю схему можно посмотреть в координатах T S, где T означает температуру, а S – энтропию, которая растет с подводом теплоты к веществу, и при нашем анализе это величина условная. Обозначения Q p и Q 0 – количество подводимой и отводимой теплоты.

Недостаток серии Skyactiv – по сравнению с классическими Otto у этих движков меньше удельная (фактическая) мощность, на моторе 2.3 L при шести цилиндрах она составляет всего лишь 211 лошадиных сил, и то при учете турбонаддува и 5300 об/ мин. Зато у моторов есть и ощутимые плюсы:

• высокая степень сжатия;
• возможность установить раннее зажигание, при этом не получить детонации;
• обеспечение быстрого разгона с места;
• большой коэффициент полезного действия.

И еще одно немаловажное преимущество двигателя Miller Cycle от производителя Mazda – экономичный расход топлива, особенно при малых нагрузках и на холостом ходу

Устройство двигателей внутреннего сгорания

Разберем устройство и теорию двигателей внутреннего сгорания, рассмотрим из чего состоят и как работают. Приведем основные понятия и термины работы двигателя.Автомобильные двигатели различают: ➤ по способу приготовления горючей смеси — с внешним смесеобразованием (карбюраторные, инжекторные, газовые двигатели) и с внутренним смесеобразованием (дизели); ➤ по роду применяемого топлива — бензиновые (работающие на бензине), газовые (на горючем газе) и дизели (работающие на дизельном топливе); ➤ по способу охлаждения — с жидкостным и воздушным охлаждением; ➤ расположению цилиндров — рядные и V-образные; ➤ по способу воспламенения горючей (рабочей) смеси—с принудительным зажиганием от электрической искры (карбюраторные и инжекторные двигатели) или с самовоспламенением от сжатия (дизели).Бензиновые – двигатели, работающие на бензине, с принудительным зажиганием. Приготовление топливно-воздушной смеси, и её дозирование осуществляют карбюраторные и инжекторные системы питания. Смесь в цилиндре воспламеняется в конце такта сжатия, принудительно от электрической искры.Дизельные — двигатели, работающие на дизельном топливе с воспламенением от сжатия. В дизельных двигателях смесь приготавливается непосредственно в цилиндре из воздуха и топлива, подаваемых в цилиндр раздельно. Воспламенение топливно-воздушной смеси в цилиндре происходит самопроизвольно от воздействия высокой температуры при сжатии. Исключением является система непосредственного впрыска бензина, где зажигание смеси осуществляется от электрической искры.Газовые — двигатели, которые работают на пропано-бутановом газе, с принудительным зажиганием. Перед подачей в цилиндры двигателя, газ смешивается с воздухом. По принципу работы такие двигатели практически не отличаются от бензиновых и не будем их рассматривать. Однако, если переоборудовали машину «на газ», то советую изучить статью «Газобаллонное оборудование».Основные механизмы двигателя внутреннего сгорания: ➤ кривошипно-шатунный механизм; ➤ газораспределительный механизм; ➤ система питания (топливная); ➤ система выпуска отработавших газов; ➤ система зажигания; ➤ система охлаждения; ➤ система смазки.

История изобретения[править | править код]

Джеймс Аткинсон критически пересмотрев классическую концепцию двигателя, работающего по циклу Отто, понял, что её можно серьёзно улучшить. Так, например, у двигателя Отто на малых и средних оборотах при частично открытой дроссельной заслонке через разрежениe во впускном коллекторе поршни работают в режиме насоса, на что тратится мощность двигателя. При этом усложняется наполнениe камеры сгорания свежим зарядом топливо-воздушной смеси. Кроме этого, часть энергии теряется в выпускной системе, поскольку отработанные газы, покидающие цилиндры двигателя, всё ещё находятся под высоким давлением.

По концепции Аткинсона, впускной клапан закрывается не тогда, когда поршень находится у нижней мертвой точки, а значительно позже. Цикл Аткинсона дает ряд преимуществ.

Во-первых, снижаются насосные потери, так как часть смеси при движении поршня вверх выталкивается во впускной коллектор, уменьшая в нем разрежение.

Во-вторых, меняется степень сжатия. Теоретически онa остается постоянной, так как ход поршня и объем камеры сгорания не изменяются, а фактически за счет запоздалого закрытия впускного клапана уменьшается. А это уже снижение вероятности появления детонационного сгорания топлива, и следовательно — отсутствие необходимости увеличивать обороты двигателя переключением на пониженную передачу при увеличении нагрузки.

Двигатель Аткинсона работает по так называемoмy циклу с увеличенной степенью расширения, при котором энергия отработавших газов используется в течение длительного периода. Это создает условия для более полного использования энергии отработанных газов и обеспечивает более высокую экономичность двигателя.

Основным отличием от цикла работы обычного 4-тактного двигателя (цикла Отто) является изменение продолжительности этих тактов. В традиционном двигателе все 4 такта (впуск, сжатие, рабочий ход и выпуск) одинаковы по продолжительности. Аткинсон же сделал два первых такта короче, а два следующих длиннее и реализовал это за счёт изменения длины ходов поршней. Считается, что его модификация двигателя была продуктивнee традиционной на 10%. В то время его изобретение не нашлo широкого применения, так как имелo большое количество недостатков, основным из которых стала сложность реализации этого изобретения, а именно обеспечение движения поршней с использованием оригинального кривошипно-шатунного механизма.

Позже, в начале 1950-х годов американский инженер Ральф Миллер (англ. Ralph Miller) смог решить эту же задачу по-другому. Такт сжатия был сокращён путём внесения изменений в работу клапанов.Обычно на такте впуска открывается впускной клапан, и до наступления такта сжатия он уже закрыт. Но в цикле Миллера впускной клапан продолжает находиться в открытом состоянии некоторую часть такта сжатия. Таким образом, часть смеси удаляется из камеры сгорания, само сжатие начинается позже и соответственно его степень оказывается ниже. По сравнению с тактом сжатия, такт рабочего хода и выпуска оказываются продолжительными. Именно от них и зависит КПД двигателя. Рабочий ход создает силу для движения, а длительный выпуск лучше сохраняет энергию выхлопных газов.

Второй такт условно разделён на две части. Такую схему иногда называют пятитактным двигателем. В первой части впускной клапан открыт и происходит вытеснение смеси, далее он закрывается, и только тогда происходит сжатие.

На гибридных автомобилях

возможно применение двигателя Аткинсона, так как в них двигатель работает в малом диапазоне частот вращения и нагрузок. Однако на современных автомобилях, таких как Toyota Prius, применяют не двигатель Аткинсона, а его упрощённый аналог, построенный по принципу цикла Миллера. Следует заметить, что номинальная степень сжатия 13:1 данных двигателей не соответствует фактической, т.к. сжатие начинается не сразу в начале хода поршня вверх, а с запозданием, воздушно-топливная смесь некоторое время выталкивается обратно. Поэтому реальная степень сжатия аналогична классическим ДВС цикла Отто. При этом рабочий ход движения поршня вниз становится длиннее обычного, тем самым используя энергию расширяющихся газов с большей эффективностью, что увеличивает КПД и снижает расход топлива. Гибридный автомобиль разгоняется электромотором, который выдаёт полную мощность в широком диапазоне оборотов.

Toyota Prius Бензиновый двигатель работает по циклу Аткинсона со сжатием 13:1 на бензине (АИ-95).

Время закрытия впускного клапана, обороты и нагрузку на двигатель контролирует бортовой компьютер.

Транспортные средства с двигателями цикла Аткинсона

Хотя модифицированный поршневой двигатель с циклом Отто, использующий цикл Аткинсона, обеспечивает хорошую топливную экономичность, это происходит за счет более низкой мощности на рабочий объем по сравнению с традиционным четырехтактным двигателем. Если потребность в дополнительной мощности является прерывистой, мощность двигателя может быть дополнена электродвигателем в периоды, когда требуется больше мощности. Это составляет основу гибридной электрической трансмиссии на основе цикла Аткинсона . Эти электродвигатели могут использоваться независимо от двигателя с циклом Аткинсона или в сочетании с ним, чтобы обеспечить наиболее эффективные средства производства желаемой мощности. Эта трансмиссия впервые была запущена в производство в конце 1997 года на Toyota Prius первого поколения .

По состоянию на июль 2021 года во многих трансмиссиях серийных гибридных автомобилей используются концепции цикла Аткинсона, например:

• Chevrolet Volt
• Chrysler Pacifica (передний привод) подключаемая гибридная модель минивэн
• Ford C-Max (передний привод / рынок США) гибридные и подключаемые гибридные модели
• Ford Escape / Mercury Mariner / Mazda Tribute electric (передний и полный привод) со степенью сжатия 12,4: 1
• Ford Fusion Hybrid / Mercury Milan Hybrid / Lincoln MKZ Hybrid электрический (передний привод) со степенью сжатия 12,3: 1
• Подключаемый модуль Honda Accord Hybrid
• Honda Accord Hybrid (передний привод)
• Подключаемый модуль Honda Clarity Hybrid
• Honda Insight (передний привод)
• Honda Fit (передний привод) некоторые двигатели 3-го поколения переключаются между циклами Аткинсона и Отто.
• Hyundai Sonata Hybrid (передний привод)
• Hyundai Elantra Atkinson-модели цикла
• Hyundai Grandeur hybrid (передний привод)
• Hyundai Ioniq hybrid, подключаемый гибрид (передний привод)
• Hyundai Palisade 3,8 л Лямбда II V6 GDi
• Infiniti M35h hybrid (задний привод)
• Kia Forte 147 л.с. только бензин 2.0 (передний привод)
• Kia Niro hybrid (передний привод)
• Kia Optima Hybrid Kia K5 hybrid 500h (передний привод) со степенью сжатия 13: 1
• Kia Cadenza Hybrid Kia K7 hybrid 700h (передний привод)
• Киа Теллурид 3.8 Лямбда II V6 GDi
• Kia Seltos 2.0L (передний привод)
• Lexus CT 200h (передний привод)
• Lexus ES 300h (передний привод)
• Lexus GS 450h hybrid electric (задний привод) со степенью сжатия 13: 1
• Lexus RC F (задний привод)
• Lexus GS F (задний привод)
• Lexus HS 250h (передний привод)
• Lexus IS 200t (2016)
• Lexus NX hybrid electric (полный привод)
• Lexus RX 450h hybrid electric (полный привод)
• Lexus LC (задний привод)
• Mazda Mazda6 (2013 для 2014 модельного года)
• Mercedes ML450 Hybrid (полный привод) электрический
• Mercedes S400 Blue Hybrid (задний привод) электрический
• Mitsubishi Outlander PHEV (2018 для 2021 модельного года, подключаемый гибридный полный привод)
• Renault Captur MK2 (PHEV)
• Renault Clio MK5 (HEV)
• Renault Mégane MK4 (PHEV)
• Subaru Crosstrek Hybrid (2018 на 2021 модельный год, полный привод)
• Toyota Camry Hybrid electric (передний привод) со степенью сжатия 12,5: 1
• Toyota Avalon Hybrid (передний привод)
• Toyota Highlander Hybrid (2011 г. и новее)
• Toyota Prius hybrid electric (передний привод) со степенью сжатия (чисто геометрической) 13,0: 1
• Toyota Yaris Hybrid (передний привод) со степенью сжатия 13,4: 1
• Toyota Auris Hybrid (передний привод)
• Toyota Tacoma V6 (начиная с 2015 года для 2021 модельного года)
• Toyota RAV4 Hybrid (начиная с 2015 года для 2021 модельного года)
• Toyota Sienna (2016 для 2021 модельного года, гибридное начало для 2021 модельного года)
• Toyota Venza (начало гибрида с 2021 модельного года)
• Toyota C-HR Hybrid (2016-настоящее время)

Современные дизели для автомобилей

Как у бензинового мотора по циклу Отто, так и у дизеля, принципиальная схема построения не изменилась, зато современный дизельный ДВС «оброс» дополнительными узлами: турбокомпрессором, электронной системой управления подачи топлива, интеркулером, различными датчиками и так далее. Последнее время все чаще разрабатываются и запускаются в серию силовые агрегаты с прямым топливным впрыском «Коммон Рэйл», обеспечивающие экологичный выхлоп газов в соответствии с современными требованиями, высокое давление впрыска. Дизели с непосредственным впрыском обладают достаточно ощутимыми преимуществами перед моторами с обычной топливной системой:

• экономично расходуют топливо;
• имеют более высокую мощность при том же объеме;
• работают с низким уровнем шума;
• позволяет автомобилю быстрее разгоняться.

Недостатки движков Common Rail: достаточно высокая сложность, необходимость при ремонте и обслуживании использовать специальное оборудование, требовательность к качеству солярки, относительно высокая стоимость. Как и бензиновые ДВС, дизели постоянно совершенствуются, становятся все технологичнее и сложнее.Видео: Цикл ОТТО, Аткинсона и Миллера, в чем различие:

Дизайн [ править ]

Аткинсон произвел три различных конструкции с коротким ходом сжатия и более длинным ходом расширения. Первый двигатель с циклом Аткинсона, дифференциальный двигатель , использовал оппозитные поршни. Второй и наиболее известной конструкцией был циклический двигатель , в котором использовался центральный рычаг для создания четырех тактов поршня за один оборот коленчатого вала. Поршневой двигатель имел потребление, сжатие, мощность и выхлопные удары в четырехтактном цикле в одном повороте коленчатого вала , и был разработан , чтобы избежать нарушений определенных патентов , охватывающих Отто цикла двигателей. Третий и последний двигатель Аткинсона, утилитарный двигатель., работает как любой двухтактный двигатель.

Общей чертой всех конструкций Аткинсона является то, что у двигателей ход расширения длиннее хода сжатия, и с помощью этого метода двигатель достигает большей тепловой эффективности, чем традиционный поршневой двигатель. Двигатели Аткинсона были произведены British Gas Engine Company, а также лицензированы для других зарубежных производителей.

Многие современные двигатели теперь используют нетрадиционные фазы газораспределения, чтобы добиться эффекта более короткого хода сжатия / более длительного рабочего хода. Миллер применил эту технику к четырехтактному двигателю, поэтому его иногда называют циклом Аткинсона / Миллера, патент США 2817322 от 24 декабря 1957. В 1888 году Харон подал заявку на французский патент и представил двигатель в Париже. Выставка 1889 года. В газовом двигателе Charon (четырехтактном) использовался цикл, аналогичный циклу Миллера, но без нагнетателя. Его называют «циклом Харона».

Рой Федден в Бристоле в 1928 году испытал конструкцию двигателя Bristol Jupiter IV с изменяемой синхронизацией замедления, позволяющей части заряда возвращаться во впускной коллектор, чтобы обеспечить устойчивое снижение рабочего давления во время взлета. необходима цитата

Современные конструкторы двигателей осознают потенциальные улучшения топливной эффективности, которые может обеспечить цикл типа Аткинсона.

Так в чем же разница?

Статья получилась сложнее, чем я предполагал, но если подвести итог. ТО получается:

ОТТО

– это стандартный принцип обычного мотора, которые сейчас стоят на большинстве современных автомобилей

АТКИНСОН

– предлагал более эффективный ДВС, за счет изменения степени сжатия при помощи сложной конструкции из рычагов которые подсоединялись к коленчатому валу.

ПЛЮСЫ — экономия топлива, эластичнее мотор, меньше шума.

МИНУСЫ – громоздкая и сложная конструкция, низкий крутящий момент на низких оборотах, плохо управляется дроссельной заслонкой

В чистом виде сейчас практически не применяется.

МИЛЛЕР

– предложил использовать пониженную степень сжатия в цилиндре, при помощи позднего закрытия впускного клапана. Разница с АТКИНСОНОМ огромна, потому как он использовал не его конструкцию, а ОТТО, но не в чистом виде, а с доработанной системой ГРМ.

Предполагается что поршень (на такте сжатия) идет с меньшим сопротивлением (насосные потери), и лучше геометрически сжимает воздушно-топливную смесь (исключая ее детонацию), однако степень расширения (при воспламенении от свечи) остается почти такая же, как и в цикле ОТТО.

ПЛЮСЫ — экономия топлива (особенно на низких оборотах), эластичность работы, низкий шум.

МИНУСЫ – уменьшение мощности при высоких оборотах (из-за худшего наполнения цилиндров).

Стоит отметить, что сейчас принцип МИЛЛЕРА используется на некоторых автомобилях при невысоких оборотах. Позволяет регулировать фазы впуска и выпуска (расширяя или сужая их при помощи

Для начала разберемся что такое цикл работы двигателя. ДВС – это объект, который превращает давление от сгорания топлива в механическую энергию, а так как он работает с теплом, то он является тепловой машиной. Так вот, цикл для тепловой машины – это круговой процесс, в котором совпадают начальные и конечные параметры, которые определяют состояние рабочего тела (в нашем случае это цилиндр с поршнем). Такими параметрами являются давление, объем, температура и энтропия.

Именно эти параметры и их изменение задают то, как будет работать двигатель, а другими словами – каким будет его цикл. Поэтому, если у вас есть желание и познания в термодинамике, можете создать свой цикл работы тепловой машины. Главное потом заставить работать ваш двигатель, чтоб доказать право на существование.
