Важные особенности работы тормозной системы лада гранта

Когда и как менять тормозные колодки Лада Гранта

Замену передних тормозных колодок следует производить в том случае когда накладки стерлись до минимальной толщины 2 мм, или пришли в негодность вследствие потери своих свойств: накладки отслоились, выкрошились или обуглились. В среднем передние колодки служат 15-30 тис. км. пробега. Ресурс задних фрикционов в среднем в три раза больше передних.

Для того чтобы самостоятельно поменять передние колодки на Гранте Вам понадобятся:

ключ на 13;
ключ на 17;
плоская отвертка;
домкрат.

Сама процедура довольно простая. Для замены передних колодок нужно:

Поднять авто с помощью домкрата и надежно зафиксировать подпорками.
Снять колесо, выкрутить руль для удобства доступа к тормозному механизму.
Открутить нижний болт суппорта ключами на 13 и 17. Предварительно отогнув отверткой уголок фиксирующей шайбы.
Извлечь нижний направляющий болт и поднять суппорт вверх. Прежде чем вынимать колодки рекомендуется сразу же вдавить поршень суппорта используя отвертку (упирая её между внутренней колодкой и диском).
Внимательно осмотреть состояние самого суппорта, пыльников направляющих и рабочего цилиндра.

В случае крайней изношенности тормозных дисков до толщины рабочей поверхности 18 мм, замену тормозных колодок Лада Гранта лучше производить вместе с дисками того же производителя и естественно комплектом на оба передних колеса одновременно.

Примеры комплектов для замены:

Колодки тормозные дисковые TRW GDB469M + диск тормозной вентилируемый TRW DF4107 ;
Колодки тормозные дисковые, комплект ATE 13.0460-2965.2 + Диск тормозной вентилируемый ATE 24.0120-0187.1 ;
Колодки тормозные дисковые передние, комплект Brembo P 41 003 + Диск тормозной передний вентилируемый Brembo 09.8903.14.

Процедура замены задних барабанных колодок немного хлопотней и потребует определенной сноровки. Подробно о нюансах можно ознакомится на примере автомобиля Лада Калина в статье.

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Тормозная система Лада Гранта

Автомобиль Лада Гранта имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и т.д.) аналогичную автомобилю Лада Калина. Для эффективного и безопасного торможения в Лада Гранта применена диагональная, двухконтурная система трубопроводов, это значит, что первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передних колесах установлены дисковые тормоза, на задних установлены барабанные тормоза. Управление главным тормозным цилиндром происходит через вакуумный усилитель тормозов, что повышает эффективность оперирования тормозной системой посредством нажатия на педаль тормоза. В зависимости от комплектации автомобиля Лада Гранта тормозная система может быть оснащена антиблокировочной системой тормозов (АБС). На автомобиле Лада Гранта имеется ручной тормоз, который блокирует задние колеса (разводит тормозные колодки в барабанах). Колодки разводятся через систему рычагов, перемещением стального тросика закрепленного на рычаге находящимся в салоне автомобиля. Вакуумный усилитель на автомобиле Лада Гранта (показан на рис. 1) диафрагменного типа. Диафрагма является разделяющей перегородкой между разряженной атмосферой создающейся в вакуумном усилителе и внешним атмосферным давлением. Разность давлений уменьшает усилие на педали тормоза. При отпущенной педали тормоза вакуумная и атмосферная камера сообщаются между собой через специальный клапан.

Рис. 1. Схема гидравлической системы тормозов Лада Гранта (без ABS): 1, 25 — тормозные механизмы правого переднего и левого переднего колеса; 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам; 3,4, 15, 18, 21, 5,10,13,22,27 -трубопроводы гидравлической тормозной системы; 6 — пластиковый бачок главного цилиндра тормозов; 7 — главный цилиндр гидропривода тормозов; 8 — вакуумный усилитель; 9, 30 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17- тормозной механизм правого заднего колеса; 14, 31 — скобы крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 – педаль тормоза; 24 — гибкий тормозного механизма левого переднего колеса; 26 — тройник контура правый передний — левый задний тормоза; 28 — тройник контура левый передний — правый задний тормоза; 29 — болты крепления тройников

Особенности устройства тормозной системы Лада Гранта с АБС показаны на рисунке 2.

2. Схема гидропривода тормозов Лада Гранта (с антиблокировочной системой): 1, 14, 22 — скобы крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза; 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормозной механизм заднего колеса; 16 -тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — гидроэлектронный модуль ABS

Рис. 3. Вакуумный усилитель автомобиля Лада Гранта: 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный njhvjpyjq цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12-толкатель; 13- возвратная пружина толкателя; 14-пружинаклапана; 15 — клапан; 16- буфе штока; 17- корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы Информацию о принципах работы узлов тормозной системы Лада Гранта, в частности главном тормозном цилиндре и регуляторе давления (регулятор давления устанавливается только на автомобилях без АБС) можно посмотреть в статье «Особенности конструкции тормозной системы автомобиля Лада Приора», конструкция узлов аналогична.

Причины неисправности датчика и их симптомы

В большинстве случаев, названная выше ошибка возникает из-за того, что датчик (лягушка) не был отрегулирован как следует. Именно по этой причине автовладелец отмечает появление таких проблем как:

нестабильность работы мотора: он плохо заводится, либо сразу же глохнет;
нестабильность оборотов.

Датчик объединяет в себе две функции: он является и элементом положения тормозной педали и выключателем стоп-сигналов. Наиболее часто неисправность вызывается уже упомянутой выше разрегулированностью датчика, либо поломкой пружины. Появившаяся проблема проявляет себя загоревшимся значком «чек» и ошибкой P0504 (подразумевающей рассогласование в работе данной детали).

Итак, мы выяснили, что к появлению ошибки Р0504 на Грантах приводит:

неисправность самой детали либо ее проводки;
элемент не был отрегулирован должным образом;
возможно, требуется перепрограммирование ЭСУД.

При возникновении неполадок вы можете отремонтировать датчик своими руками, поменяв пружину, или же сменить сам элемент.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Последовательность действий при самостоятельной замене колодок на Гранта

Передние

Помещаем машину в периметр ремонтной зоны, выжимаем стояночный тормоз, включаем первую передачу. Противооткатными башмаками фиксируем задний ряд колес;
Поддомкрачиваем сторону, снимаем колесо;
Отвинчиваем верхние и нижние направляющие, отводим суппорт в сторону, магистраль не выкручиваем;
Аккуратно поддеваем отверткой противоскрипные пластины, извлекаем колодки;
Проводим дефектовку суппорта, очищаем, продуваем при необходимости;
Устанавливаем новые накладки.

После замены передних колодок проверяем уровень в бачке. Он расположен в моторном отсеке. Аналогичную процедуру проводим со вторым колесом. Мастера сервисных центров рекомендуют проводить замену контуров одновременно. Например: передние / задние, все четыре суппорта. Последующая замена через 30000 км.

Задние Итак, чтобы поменять задние тормозные колодки на Гранте, делаем следующее:

фиксируем передние колеса, стояночный тормоз не выжимаем;
поддомкрачиваем заднюю сторону, снимаем колесо;
равномерно простукивая молотком по ободу, сбиваем его с посадочного места;
снимаем прижимную пластину, распорную планку;
расшплинтовываем основу фиксации, ухо троса ручника;
извлекаем старые и устанавливаем новые фрикционные накладки;
механизм шплинтуется в обратной последовательности.

Замена тормозного цилиндра 2114

Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

Делаем замену следующим образом (на примере ВАЗ-2114):

по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;
отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

Замена ремкомплекта тормозного цилиндра

Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

три манжета одинаковые, они такие же, как и на моделях 2101-07;
одно уплотнительное кольцо 2108.

Меняется ремкомплект очень просто:

выливаем из ГТЦ жидкость;
демонтируем пластмассовый бачок;
откручиваем передний стопор (выполненный в виде заглушки);
вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.

Что необходимо для замены передних колодок

Перед тем, как поменять передние колодки Лады Гранты, необходимо позаботиться о наличии всех необходимых инструментов:

Плоскогубцы;
Тормозная жидкость;
Щетка, с помощью которой будут очищаться посадочные места для колодок;
Отсос излишней тормозной жидкости;
Рожковый ключ на 17;
Плоская отвертка или раздвижные пассатижи;
Накидной ключ на 13.

Также, важно позаботиться о наличии приспособлений для подбора колес транспортного средства. В качестве фиксаторов можно использовать противооткатные башмаки или половинки от красного кирпича

Подготовительные работы

Перед началом работы по замене передних колодок необходимо осуществить следующие операции:

Проконтролировать уровень тормозной жидкости. При значительном превышении нормального показателя лишний объем откачивается с помощью отсоса;
Зафиксировать задние колеса с помощью противооткатных башмаков или других приспособлений;
Ослабить крепления, которые фиксируют тормозные диски;
Под предпочтительное колесо подставить домкрат, после чего колесо демонтируется;
Вывернуть руль до процедуры замены, что значительно упростит работу.

Следует помнить, что тормозные детали меняются только парно на обоих колесах одной оси. Если заменять элементы поштучно, могут возникнуть неприятные последствия и неслаженная работа системы, ведь усилия будут распределяться неравномерно.

Процесс замены

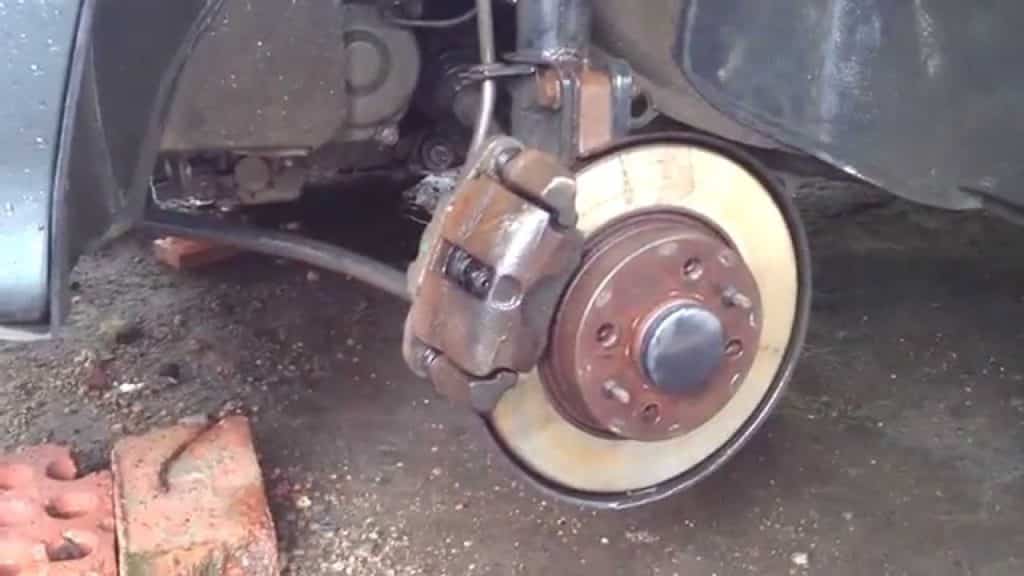

Замена передних тормозных колодок на Гранте начинается с того, что владельцу транспортного средства необходимо отыскать пластину с загибом. Следует отогнуть нижнюю пластину, после чего будет удобней поднять весь тормозной механизм вверх и успешно произвести замену тормозной колодки.

Функция пластины заключается в стопоре фиксирующего болта цилиндра и нижнего пальца. С помощью плоскогубцев края необходимо немного раздвинуть, после чего получить доступ к самому болту.

Направляющий палец зажимается с использованием рожкового ключа на 17, а болт демонтируется при помощи обычного накидного ключа. После окончательного демонтажа пластины перед владельцем открывается колодка, как только скоба поднимается.

Отработанные детали демонтируются, а все образования грязи удаляются с посадочного места с использованием щетки. Владелец Лады Гранты может использовать специальные металлические щетки с повышенной жесткостью, но вдаваться в фанатичность также не рекомендуется.

Далее осуществляется монтаж новых тормозных колодок. Для того чтобы поставить скобу на свое место необходимо задвинуть поршень в цилиндр до самого упора, что можно произвести с помощью жесткой минусовой отвертки или плоскогубцев. Далее перед вдавливанием поршня следует ослабить прокачной штуцер, для того, чтобы тормозная жидкость вышла наружу, а не обратно в тормозную систему. При наличии АБС это может «убить» АБС.

Все процессы должны осуществляться в строгом обратном порядке. Не следует забывать о том, что необходимо заново сформировать загиб на пластине, благодаря чему значительно улучшится фиксация болта.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
заклинивание тормозных механизмов одного колеса;
скрип и писк при торможении;
нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Операции по замене заднего колесного цилиндра на автомобиле Лада Гранта

1. Включите низшую передачу и установите упорные башмаки.2. Снимите задние тормозные колодки с соответствующего заднего колеса. Более подробную информацию о данной процедуре вы можете найти в статье «Замена передних и задних тормозных колодок Лада Гранта»3. Отверните гайку крепления тормозной трубки к колесному цилиндру.

Для откручивания накидной гайки трубки используется специальный ключ. Ключ облегает все поверхности гайки и передает максимальный крутящий момент страгивания, при минимальном риске повреждения граней гайки. Отсоедините тормозную трубку от заменяемого колесного цилиндра.

Заглушите отверстие трубки для предотвращения вытекания тормозной жидкости. Заглушить трубку можно применив колпачок от штуцера расположенного на тормозном цилиндре для прокачки. 4. Выверните два болта крепления колесного цилиндра к грязезащитному кожуху.

5. Снимите тормозной задний цилиндр.

6. Установите новый тормозной цилиндр в обратном порядке. После установки цилиндра необходимо прокачать контур на котором проводились работы.

Одной из самых распространенных проблем с задними тормозными цилиндрами на Ладе Приоре, является появление течи тормозной жидкости из под уплотнительной резинки. Если она повреждена, то необходимо заменить цилиндр на новый. Порядок проведения данного ремонта довольно простой, и для его выполнения понадобится следующий инструмент:

ключ на 10, либо же трещотка с головкой
ключ разрезной для отворачивания тормозных трубок
проникающая жидкость

Чтобы добраться до необходимой нам детали, первым делом необходимо будет снять задний барабан, а также задние тормозные колодки. Когда справились с этой несложной задачей, можно приступать непосредственно к демонтажу цилиндра. Для этого предварительно нужно побрызгать на все соединения проникающей смазкой, как на болты, так и на тормозную трубку.

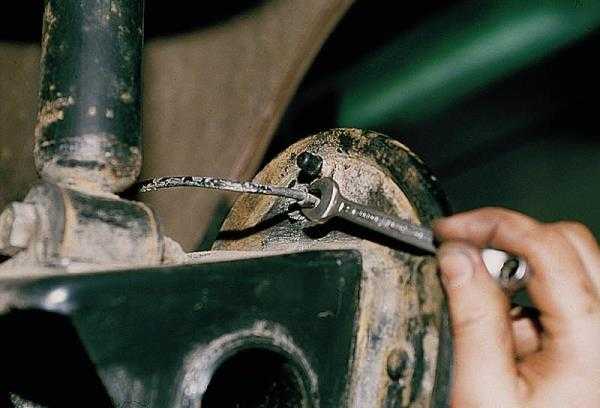

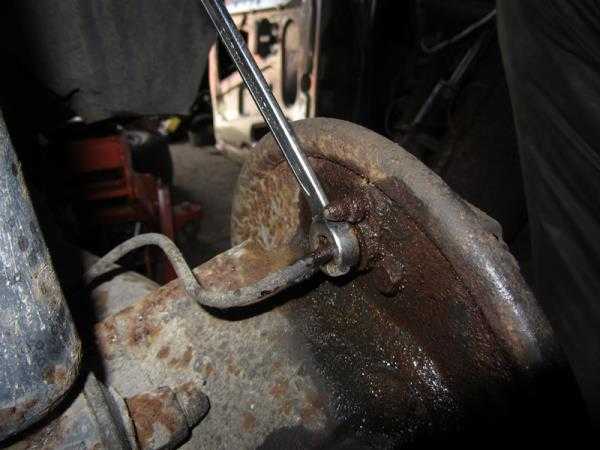

Затем при помощи разрезного ключа отворачиваем трубку:

После чего отсоединяем ее и слегка отводим в сторону, и фиксируем таким образом, чтобы жидкость из нее не вытекала:

Далее можно отворачивать два болта крепления цилиндра:

Затем с наружной стороны можно без проблем вынимать деталь, так как ее больше ничего не держит:

Теперь можно устанавливать новый тормозной цилиндр на прежнее место в обратной последовательности. После этой процедуры скорее всего понадобится прокачать систему, так как в ней образовался воздух.

Пошаговая замена задних тормозных колодок Гранта

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
Ключи на 13: рожковый и трещотка с длинной головкой;
Балонный ключ;
Головка Е-8;
Головка на 7;
Отвертки для снятия и установки пружин;
Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

Ставим автомобиль на ровной поверхности;
Снимаем с ручника, ставим на нейтралку;
Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
Страгиваем болты крепления колеса;
Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

пружину верхнюю №5;
планку разжимную №6;
пружину нижнюю №13;
пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

оснащена датчиками АБС (они же датчики вращения колеса);
задние колодки имеют отверстия для датчиков;
под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

колеса шумят – гремят – вибрируют при торможении;
на колодках осталось 1,5 мм (либо меньше);
колодки расслоились, из-за чего колеса периодически заклинивает;
перестал держать ручник;
вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
Нельзя нажимать педаль тормоза после снятия барабана;
Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Другие материалы раздела

Техническое описание

Технические характеристики автомобиля

Паспортные данные автомобиля

Расположение органов управления и приборов

Ключи к автомобилю

Выключатель (замок) зажигания

Передние и задние двери

Капот

Крышка багажника

Пробка заливной горловины топливного бака

Сиденья

Зеркала заднего вида

Плафон освещения салона

Комбинация приборов

Рукоятка регулировки положения рулевого колеса Granta

Подрулевые переключатели

Блок управления направления пучков света фар Granta

Блок управления системой отопления и вентиляции Granta

Техника безопасности при обслуживании и ремонте Granta

Расположение основных узлов и агрегатов Granta

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Замена щеток очистителя ветрового стекла

Проверка уровня жидкости в бачке омывателя ветрового стекла

Проверка уровня масла в двигателе

Замена масла и масляного фильтра двигателя

Проверка уровня и доливка охлаждающей жидкости Granta

Замена охлаждающей жидкости

Проверка состояния и замена свечей зажигания Granta

Снятие сменного элемента воздушного фильтра Granta

Замена топливного фильтра

Регулировка тепловых зазоров в приводе клапанов газораспределительногомеханизма Lada

Проверка состояния и замена ремня привода генератора

Проверка состояния и замена ремня привода газораспределительногомеханизма Lada

Проверка состояния системы выпуска отработавших газов

Проверка уровня масла в коробке передач

Замена масла в коробке передач

Проверка уровня жидкости в бачке гидропривода тормозов

Прокачка гидропривода тормозов Granta (ВАЗ-11183,

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния тормозной системы

Регулировка стояночного тормоза

Замена фильтра системы отопления и вентиляции

Регулировка направления пучков света фар

Коленчатый вал не проворачивается стартером

Сильный шум при работе стартера

Коленчатый вал проворачивается стартером, но двигатель не пускается

Двигатель работает неустойчиво

Способы определения изношенности колодок

Определить необходимость замены расходников на Лада можно визуально через смотровое окошко, расположенное на барабане. Но для этого придется ставить автомобиль на смотровую яму или подлезать под него, что создает определенные сложности. Износ можно увидеть на одной стороне. Вторая может быть в другом состоянии.

Проще определить минимальный ресурс по следующим признакам:

Педаль тормоза проваливается. Первая причина (но не единственная) –
износ расходников. Если у них (после проверки) достаточный ресурс, то диагностируют всю систему.
Посторонние звуки при маневре. На Лада Гранта в основном это скрежет или скрип, если детали оснащены индикаторным устройством, то появится свист.
Вибрация. При начальной степени износа задних расходников она ощущается на педали, в критическом состоянии вибрирует кузов автомобиля. В этом случае срочно нужна замена.
Снижение эффективности механизма. При истонченных прокладках система работают слабо, значительно увеличивается путь торможения.
Ручник держит плохо, его приходится подтягивать. Если тросик в нормальном состоянии, то основная причина – износ прокладок.
Если на Лада Гранта установлен (и исправен) индикатор контроля, на панели загорится лампочка или сработает зуммер.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Как заменить тормозные диски на ВАЗ 2190?

Примечание! Перед тем как приступить к работе, учитывайте то что диски меняются в паре и поэтому сразу рассчитывайте по деньгам это (Тормозные колодки тоже кстати менять нужно), а делать это нужно обязательно лишь потому, что каждые диски разные и если один оставить с выработкой, а другой поставить новый, то сразу же неравномерное торможении будет (Увод автомобиля от прямолинейного движения), ну и конечно же новый тормозной диск износится гораздо быстрее, потому что вся сила при торможении будут прилагаться именно на него а не на другой диск с выработкой (см. «Принцип работы тормозного суппорта»)!

В начале снимите соответствующие колесо (см. «Правильное снятие колес на автомобиле») и потом тормозные колодки вытащите, отвернув для этого нужные болты и откинув скобу суппорта (Читайте статью: «Замена

тормозных колодок»), после проделанной операции, разыщите тормозной шланг он прикручивается к тормозному суппорту (Для наглядности он указан зелёной стрелкой), после нахождения проведите глазами чуть выше (При этом смотреть натормозной шланг будет нужно) и разыщите такое место, где шланг при помощи резинового держателя к стойки крепится (Там прорезь будет), вытащите его (Тем самым шланг начнёт болтаться), а когда всё будет законченно, выверните два болта с головками под шестигранник и ухватим суппорт руками, полностью снимите его с тормозного диска и подвести на пружине, при помощи металлической проволоки или наподобие чего ни будь этого (см. большое фото).

Примечание! Подвешивать тормозной

суппорт нужно лишь с той целью, потому что если этого не сделать, он повиснет на тормозном шланге (А его то Вы не отсоединяли) который может порваться, при разрыве шланг придется менять на новый, а в подвешенном состоянии шланг будет висеть свободно и следите за тем чтобы он ещё не перегибался, если решите шланг отсоединить и полностью снять суппорт (К примеру для замены тормозного шланг, будем считать что на нем Вы обнаружили трещины которые недопустимы), то после проделанных операций не забудьте тормозную систему всю прокачать на автомобили или если шланг не будет отсоединяться, или к примеру при его отсоединение Вы его заткнёте какой ни будь пробкой, а после того как шланг от тормозной трубки отсоедините и её заткнёте пробкой, то можете прокачку всех колёс не выполнять, а только выполнить того, на котором вся работа производилась и ещё кой какой нюанс, если Вы решите не снимать колодки (Не хотите их менять к примеру) то действовать нужно будет следующим образом, при снятии тормозного суппорта во-первых он может не сняться (Колодки будут зажаты), в этом случае берите мощную отвёртку и использовав её как рычаг (Об перевшись на тормозной диск) вдавите внутреннею тормозную колодку во внутрь (Чтобы они не были в зажатом состоянии) как это показано на фото ниже и всё, можете снимать суппорт вместе с колодками с тормозного диска автомобиля!

Теперь по брызгайте жидкостью WD-40 на направляющие штифты которые крепят тормозной диск, зачистите тормозной механизм от грязи с помощью металлической щётки и приступайте к снятию, тормозной диск

с правой и с левой стороны крепится всего лишь на двух этих направляющих штифтах, их выверните (см. фото 1) и попробуйте руками сперва снять диск, если не получится, то потом берите молоток и деревянную небольшой толщину дощечку и при помощи неё, сбейтетормозной диск со своего посадочного места и снимите его с автомобиля, но только когда бить будете, наносите удары в разных местах чтобы он равномерно снимался и если у Вас есть резиновый молоток, то вообще без дощечки работу выполняйте, а чисто молотком стучите, потому что он ненасет таких серьёзных повреждений как металлический.

READ Dodge caliber замена масла в вариаторе

Устанавливается новый тормозной

диск в обратной последовательности, при установки все места очистите металлической щёткой от ржавчины (Мы про те места говорим, куда диск устанавливается), делается это для того, чтобы биений и вибраций никаких не было после установки тормозных дисков во время торможений, когда все установите, по нажимайте пару раз на тормоз чтобы колодки притёрлись к дискам и всё, после этого можете ехать.

Дополнительный видео-ролик: На примере автомобиля десятого семейства, посмотрите как должна осуществляться замена тормозных дисков на Передне Приводных автомобилях (На всех ПП она производится одинаково).
