Система освещения автомобиля: устройство и принцип работы

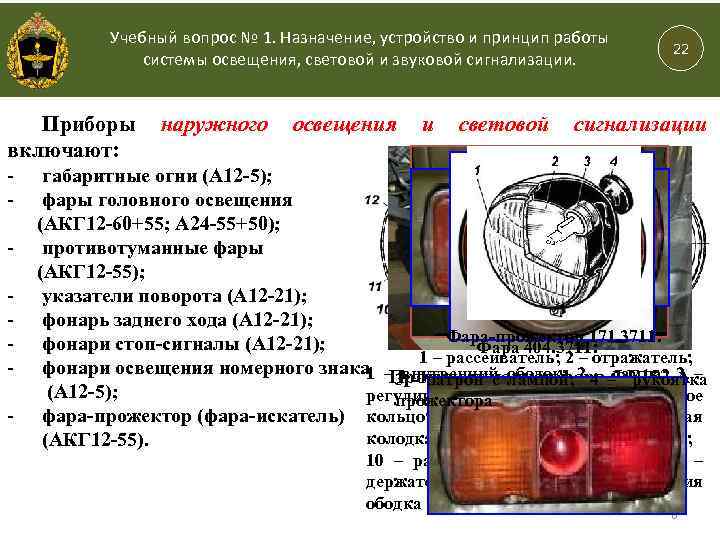

Современные технологии и фонари авто

Наш рассказ о задних фонарях был бы неполным без описания технологий, к которым прибегают автопроизводители для их изготовления.

Долгое время единственным возможным источником света в этих приборах освещения автомобиля были обычные лампочки накаливания. Это накладывало значительные ограничения на дизайн фонарей, да и в целом с ними связаны многие проблемы – низкая надёжность, инерционность (время включения лампы составляет около 200 мс) и так далее.

С бурным развитием полупроводниковых технологий у автопроизводителей появились более широкие возможности для изготовления светотехнического оборудования. Речь, конечно же, идёт о светодиодах.

Во-первых, они имеют гораздо более длительный срок эксплуатации, во-вторых – малое энергопотребление, в-третьих – время их включения составляет всего 1 мс.

Эти факторы, а также возможности, которые открылись перед дизайнерами – ведь можно создать из светодиодов любой рисунок, форму или узор, практически полностью на данный момент вытеснили лампы накаливания из конструкции задних фонарей.

Помимо этого, разработчики автомобильных фар всё чаще используют оптоволокно для создания оригинальных эффектов – полосы, кольца, различные геометрические формы. Световоды из поликарбоната (РС) или полиметилметакрилата (РММА) создают равномерное свечение по всей длине волокна, при этом источник света может находиться с одной из сторон, где-то в глубине узла.

Друзья, приятно, что вы выбрали именно наш блог для того, чтобы углубить свои знания в автомобильной технике.

Оставайтесь с нами, и мы порадуем вас огромным количеством интересных и полезных статей о машинах и о всём, что с ними связано.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме

Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога

Он может перетереться или перегореть при проведении сварочных работ

Он может перетереться или перегореть при проведении сварочных работ.

схема электрических соединений стоп-сигналов ВАЗ 2105 электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Проверка работоспособности

При обнаружении неисправности необходимо выполнить следующие проверки:

датчик активации;
жгут проводов.

Датчик-лягушка

Используется следующий алгоритм:

Установите автомобиль на контрольном канале или эстакаде.
Заглушите двигатель и зафиксируйте машину стояночным тормозом или противооткатными упорами.
Проверить картер коробки передач, датчик находится на задней стенке. На некоторых моделях рядом установлен датчик скорости, который передает сигнал на электронный спидометр.
Снимаем заглушку с разъема датчика и проверяем контакты.
Используйте кусок проволоки или скрепку, чтобы закоротить металлические части внутри шайбы.
Включите цепь зажигания. Если проводка в хорошем состоянии, должны загореться сигнальные лампы.

Для проверки датчика следует использовать адаптированную лампу.до 12 В, устанавливается в розетку с коммутационными шнурами. Лампа подключается к выводам датчика при включении задней передачи и включенном зажигании. Если лампа не включается, замените или отрегулируйте датчик.

Целостность цепи

Для проверки целостности цепи используйте мультиметр в режиме проверки проводов. При проверке проводки обязательно снимите лампу или снимите крышку, чтобы обеспечить доступ к области контакта лампы. Счетчик подключается к началу и концу провода, при коротком замыкании цепи звучит зуммер. Можно использовать контрольную лампу с силовой ячейкой, закороченной через провод от датчика к потолку. Поврежденный кабель следует заменить витым медным проводом подходящего сечения.

Регулировка выключателя на КПП

На некоторых машинах можно регулировать положение датчика в зависимости от положения ручки переключения передач. На корпусе датчика есть контргайка, которую необходимо ослабить. Затем включается задняя передача и на контакты датчика навешивается контрольная лампа. Корпус ввинчивается в картер коробки до замыкания контактов и подачи тока на нить накала. Датчик фиксируется в фиксированном положении контргайкой, затем подключается штекер провода.

В автоматических коробках передач датчик заднего хода совмещен с индикатором нейтрального или парковочного положения. Требуется дополнительная индикация, позволяющая запускать двигатель только при разомкнутой кинематической цепи. Подобная конструкция используется на некоторых коробках передач, а также в селекторе есть переключатель, который нельзя отрегулировать.

Алгоритм настройки короткого датчика:

Выньте вилку и проверьте назначение контактов на этикетке или на электрической схеме в автомобиле.
Включите зажигание и переведите рычаг селектора в положение заднего хода.
Поверните датчик до тех пор, пока не погаснут контрольные лампы, и отметьте мелом положение корпуса датчика относительно картера. Чтобы проверить это, используйте индикаторную лампу с внешним питанием, подключенную к инвертирующим контактам.
Подключите лампу к другим контактам и медленно покрутите корпус до щелчка нити накала. Отметьте положение мелом на корпусе датчика и корпусе коробки.
Установите переключатель в промежуточное положение между найденными положениями. При правильной настройке кормовые фонари включаются, когда рычаг перемещается в положение R (задний ход), и двигатель может быть запущен в положениях P и N.

Стоп-сигнал

Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.

Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.

В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.

Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Для усиления «заметности» автомобиля на дороге может устанавливаться дополнительный стоп-сигнал

Расположение

Расположение выключателя или лягушки во многом зависит не от марки и модели автомобиля, а от коробки передач, которой оснащается транспортное средство.

Если это механическая трансмиссия, тогда выключатель будет устанавливаться непосредственно на корпус КПП. Когда включается задняя передача, кнопка выключателя зажимается, перемыкаются контакты лягушки, и ток следует на задние фонари.

Что же касается автоматических коробок, то тут вместо стандартного концевика (лягушки) используется датчик положения селектора. В зависимости от изменения положения ручки коробки-автомат, передается соответствующий сигнал к блоку управления силовым агрегатом, а тот передает его на блок, управляющий светом.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

Загнать автомобиль на подъемник или яму.
Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
Снимите защиту с контактов вашего датчика, отсоедините контакты.
Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
Доставайте вышедший из строя прибор, вставьте на его место новый.
Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
Верните на места все контакты, наденьте обратно защиту.
Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

Поверните ключ зажигания, но не заводите сам двигатель;
Включите заднюю передачу на вашей КПП;
Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ЛЯГУШКИ?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

поставить автомобиль на эстакаду;
установить ручник;
снять защиту;
удалить контакты ос старого датчика;
подставить емкость и снять лягушку;
выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ ПРОФЕССИОНАЛОВ

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Какой датчик скорости на Гранте

Как уже становится понятно, замена датчика скорости на Гранте – процедура не сложная, с которой под силу справиться рядовому автовладельцу. Стоит лишь подобрать деталь, которая подойдет под данную модель автомобиля и будет выполнять все необходимые функции.

Датчик скорости на Лада Гранта – довольно универсальная деталь, которая используется и в других моделях Лада: LADA Priora, LADA Kalina.

В заключение стоит добавить, что перед установкой ДСА на автомобиль, необходимо протереть область посадочного места детали тряпкой, дабы не допустить попадания мусора внутрь КПП. Сам датчик вставляется до упора, до щелчка, только после этого завинчивается обратно крепежная гайка.

Вот мы и выяснили, где установлен датчик скорости у лады гранты, и как его поменять. Если у вас есть вопросы, вы можете задать их в обсуждении.

Лишение прав за LED-лампы

Изучим данное положение более детально, и разберемся по лишению прав. Данное наказание в статье КоАП 12.5 части 3 предполагается за несоответствие режима работы фонарей и оптики, а также цвета ламп. Лишить водителя прав может только суд. Судьи ориентируются на основные положения Правил дорожного движения. В них отмечен только тот факт, что цвет ламп освещения в фарах допускается белый, оранжевый или желтый.

Про задние фонари в Правилах ничего не сказано. Но лампы типа LED в фарах выдают белый свет. Поэтому будет незаконным лишить водителя прав по указанной выше статье.

Еще одним доводом по данному факту является то, что кроме света фар, должен нарушаться режим освещения. Но в основных положениях Правил 2020 года нет данных по режиму работы. В Техрегламенте отмечено, что режим допускается двух видов – проблесковый (мигающий) или постоянный.

Если светодиодная лампа работает в непрерывном режиме, то суд не должен лишать водителей прав вождения. Но на практике судьи действуют иначе. Суды слишком не разбираются, и лишают прав всех автовладельцев, которые поставили в стоп-сигналы, подсветку номерного знака, задние противотуманки, габаритные фонари светодиодные лампочки.

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
Отключите разъем питания от контроллера и выкрутите его из места установки.
Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

Вскрытие черного ящика или лечение фонарей заднего хода

Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.

Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.

Вот он F16 — выделен красным

ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что “+” идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!

Вот он, контакт зеленого провода

Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат

” />

Все прекрасно работает

Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ

Выделено пятно контакта пайки нижней платы и верхней.

Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))

Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа “Плюнул, сунул, сверху скотчем” не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

Устранение неисправности

Чтобы решить проблему постоянно горящего заднего хода, потребуется проверить состояние проводки.

Но лучше начинать именно с оценки текущего состояния самого выключателя. Этот датчик во всех автомобилях практически всегда располагается непосредственно в коробке передач. Он контактирует с подвижными элементами. Из-за этого вероятность его залипания довольно высокая.

Для этого придется выполнить демонтажные работы, получить доступ к выключателю, после чего попытаться его восстановить. Но в большинстве случаев рекомендуется сразу произвести замену. Такой элемент не всегда поддается ремонту. А в случае восстановления не гарантируется длительная работоспособность.

Причем новый датчик лучше покупать специально под свой автомобиль. Существуют дешевые китайские аналоги, но есть вероятность, что они будут работать некорректно, либо недолго. Выбор за вами.

Если деталь приходится ждать долго, тогда есть смысл купить дешевый доступный вариант, после чего поставить уже нормальный фирменный выключатель заднего хода.
