Предохранители и реле nissan terrano с описанием и схемами блоков

Где находится предохранитель звукового сигнала на Ниссан Террано?

Мы будем сейчас поищите расположение предохранителя звукового сигнала на вашем Nissan Terrano . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют работу вашего звукового сигнала. Мы по очереди поможем вам найдите предохранитель для вашего Nissan Terrano рог.

Замените предохранитель в клаксоне вашего Nissan Terrano

.Сначала мы рассмотрим внутренний предохранитель клаксона вашего Nissan Terrano. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете его обнаружить, знайте, что он находится рядом с вашим рулем, вы узнаете его точное местоположение благодаря руководству по эксплуатации вашего Nissan Terrano.

Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель клаксона вашего Nissan Terrano , следует отметить как «рог».
Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити накала.

Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последнему компоненту этого содержимого и проверьте свой рог. В качестве последнего средства вы можете отнести свой автомобиль к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на Ниссан Террано

Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

  • Откройте блок предохранителей вашего Nissan Terrano, он находится рядом с аккумулятором под пластиковой крышкой.
  • Проверьте внутреннюю часть тайника на предмет расположения реле звукового сигнала или руководства по эксплуатации, если вы не можете его обнаружить.
  • Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как обнаружить предохранитель автомобильного гудка , если вы ищете других предохранители как предохранитель стартера на ниссан террано, или предохранитель автомагнитолы Nissan Terrano, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вы хотите больше руководств по Nissan Terrano, перейдите на наш Nissan Terrano категория.

Замена предохранителей на nissan primera p12

Подготовительный этап:

  • Отвертка с плоским наконечником;
  • Дополнительное освещение;
  • Комплект новых реле – коммутаторов, предохранителей;
  • Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

  • Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
  • По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):

  • Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
  • Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
  • По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Электрика

  • Снятие аккумулятора Нисан Террано
  • Как заменить батарейку в брелке Нисан Террано своими руками
  • Заменить батарейку в ключе Ниссан Террано своими руками
  • Поменять батарейку в пульте Ниссан Terrano
  • Ремонт блока предохранителей Ниссан Террано
  • Установка втягивающего реле Nissan Террано
  • Как поменять габаритную лампу Нисан Террано
  • Как поменять задний фонарь Ниссан Террано своими руками
  • Снятие задней фары Ниссан Terrano своими руками
  • Ремонт замка зажигания Nissan Terrano своими руками
  • Поменять катушку зажигания Nissan Terrano
  • Как снять кнопку стеклоподъемника Ниссан Террано своими руками
  • Заменить лампу ближнего света Nissan Terrano своими руками
  • Как заменить лампу в бардачке Nissan Террано
  • Заменить лампу в габаритах Nissan Террано
  • Установка ламп в дальний свет Ниссан Terrano своими руками
  • Как заменить лампу в задний ход Nissan Terrano
  • Как заменить лампу в поворотниках Nissan Terrano
  • Как заменить лампу в приборной панели Нисан Terrano
  • Как поменять лампу в противотуманных фарах Нисан Террано
  • Как заменить лампу в ПТФ Нисан Terrano своими руками
  • Замена лампы в фарах Ниссан Terrano
  • Заменить лампу освещения салона Нисан Terrano
  • Ремонт лампы стоп сигнала Nissan Террано
  • Замена ламп задних фонарей Nissan Террано своими руками
  • Как снять левую фару Ниссан Terrano своими руками
  • Снятие моторчика стеклоподъемника Nissan Террано
  • Как снять переднюю фару Nissan Terrano
  • Снятие правой фары Нисан Terrano
  • Замена предохранителей Nissan Террано
  • Как поменять предохранитель прикуривателя Nissan Террано
  • Заменить противотуманные лампы Ниссан Террано
  • Замена реле поворотов Ниссан Terrano
  • Ремонт реле стартера Nissan Террано
  • Установка реле стеклоочистителя Nissan Террано
  • Установка свечей зажигания Nissan Террано
  • Ремонт щеток генератора Нисан Terrano
  • Электросхема акпп Nissan Террано
  • Электросхема акустической системы Нисан Terrano своими руками
  • Электросхема бензонасоса Ниссан Террано своими руками
  • Электросхема блока предохранителей Nissan Террано своими руками
  • Электросхема блока управления двигателем Nissan Terrano
  • Электросхема вентилятора охлаждения Ниссан Terrano
  • Электросхема включения бензонасоса Nissan Террано
  • Электросхема включения вентилятора охлаждения Ниссан Террано своими руками
  • Схема включения кондиционера Nissan Terrano
  • Схема включения переднего моста Ниссан Террано
  • Схема включения стартера Nissan Террано
  • Схема включения фар Nissan Террано
  • Электросхема генератора Ниссан Террано
  • Электросхема датчика давления масла Nissan Террано своими руками
  • Электросхема датчика кислорода Nissan Террано
  • Электросхема датчика охлаждающей жидкости Ниссан Террано
  • Электросхема датчика скорости Nissan Terrano своими руками
  • Электросхема датчика температуры Nissan Террано своими руками
  • Схема датчика уровня топлива Ниссан Террано
  • Электросхема двигателя Нисан Террано своими руками
  • Электросхема дворников Nissan Террано
  • Электросхема зажигания Нисан Террано
  • Электросхема замка зажигания Nissan Terrano
  • Электросхема звукового сигнала Нисан Terrano своими руками
  • Схема инжектора Ниссан Terrano
  • Электросхема карбюратора Nissan Terrano своими руками
  • Электросхема корректора фар Нисан Terrano
  • Электросхема освещения салона Nissan Террано
  • Схема отопителя Nissan Terrano
  • Электросхема охлаждения двигателя Нисан Terrano своими руками
  • Электросхема панели приборов Ниссан Террано
  • Электросхема передних фар Nissan Terrano
  • Электросхема печки Ниссан Terrano своими руками
  • Электросхема приборной панели Nissan Террано своими руками
  • Электросхема проводки Нисан Terrano
  • Схема противотуманных фар Ниссан Террано
  • Схема реле бензонасоса Нисан Террано своими руками
  • Электросхема реле давления Ниссан Террано
  • Электросхема реле поворотов Нисан Terrano своими руками
  • Схема реле регулятора Ниссан Terrano
  • Электросхема реле стартера Nissan Terrano
  • Электросхема системы впрыска Nissan Terrano своими руками
  • Электросхема системы зажигания Нисан Terrano
  • Схема системы кондиционирования Ниссан Terrano своими руками
  • Электросхема системы охлаждения Нисан Terrano
  • Электросхема системы управления двигателем Нисан Террано
  • Электросхема стартера Nissan Террано своими руками
  • Электросхема стеклоочистителя Nissan Террано
  • Электросхема стеклоподъемников Нисан Террано своими руками
  • Электросхема стоп сигналов Ниссан Террано своими руками
  • Электросхема топливного насоса Нисан Террано своими руками
  • Электросхема топливной системы Nissan Террано
  • Электросхема тормозной системы Nissan Terrano
  • Электросхема центрального замка Nissan Terrano своими руками
  • Схема щитка приборов Ниссан Террано
  • Электросхема эбу Нисан Террано
  • Коды ошибок Нисан Terrano

QR25DE

Бензиновый цетырехцилиндровый мотор объемом 2.5 литра QR25DE появился на Nissan Х-Trail в 2003 году. Именно тогда в продаже появился рестайлинговый кроссовер в кузове Т-30. Агрегат был призван добавить машине, что называется, второе дыхание, дать то чего не хватало легкому и управляемому Х-трейлу — динамики. И у разработчиков это получилось. Отличия мотора от младшего двухлитрового брата стали минимальными — укороченные шатуны и новый коленвал, с помощью которых увеличится ход поршня до 100 мм. В результате рабочий объем вырос с 2-х до 2.5 литра.

В результате кроссовер обзавелся более живым характером и стал значительно бодрее. Динамика на обгонах улучшилась, реакция на нажатие педали газа стала более выраженной. Мощность двигателя 2.5 составляет 171 л. с. крутящий момент — 233 Нм при 4000 оборотах в минуту. Увеличение рабочего объема положительно сказалось на тяге с низких оборотов. Nissan и так не страдал от ее недостатка, а тут стал вести себя на низах как настоящий внедорожник. Способствовала этому, как уже говорилось выше, невысокая масса машины.

Хорошая тяга с низов бензиновых двигателей Nissan Х-Trail не только добавляет возможностей машине, но и может создавать проблемы при неумелом обращении. Так как машина едет чуть ли не с тысячи оборотов, некоторые владельцы не крутят мотор до нормальных оборотов, и он работает в полузадушенном состоянии. При недостатке оборотов ШПГ подвергается повышенной нагрузке, что после 100000 км пробега может обернуться определенными проблемами, связанными с жором масла и так далее. Надо помнить, что оптимальными являются обороты в 80% от тех, на которых двигатель показывает максимальный вращающий момент. Для бензиновых моторов Х-Trail это примерно 3 000.

  • Трасса — 8.4;
  • Смешанный цикл — 10.7;
  • Город — 13 литров.

READ Не Работает Задний Стеклоподъемник Nexia

Моторы Nissan серии QR обычно редко выходят из строя по причине конструктивных недостатков, но некоторые из наиболее распространенных следует назвать:

Иногда, особенно у любителей спортивной езды, растягивается цепь ГРМ. Это случается после 100-150 тысяч км пробега. В двигателе появляется характерный звон, начинают плавать обороты, при движении ощущаются провалы и подергивания.

Появляется жор масла до 1 литра на тысячу километров и более. Проблема чаще всего связана с залеганием поршневых колец, вызванным несвоевременной заменой масла и его низким качеством.

Чтобы получить какие-то другие неисправности на движках QR с пробегом до 200 000 км придется как следует постараться.

В целом мотор QR25DE получился удачным, поэтому его производство перенесли с кузова Т30 на автомобили Т31 и Т32 с определенными доработками, в которые вошли изменение фаз газораспределения на выпускном валу и изменение геометрии впускного коллектора.

Назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

Монтажный блок предохранителей

Фото — схема

Описание

1 — 120A 1-й главный предохранитель
2 — 80А Потребители при включенном зажигании
3 — 50А Электродвигатель насоса блока энтиблокировочной системы
4 — 40А Выключатель (замок) зажигания
5 — 30А Электромагнитные клапаны блока антиблокировочной системы
6 Резерв
7 Резерв
8 — 10А Габаритные огни
9 — 15А Аудиоистема
10 — 10А Система управления двигателем
11 — 15А Звуковой сигнал
12 Резерв
13 Резерв
14 — 15А Ближний свет (левая фара)
15 — 15А Ближний свет (правая фара)
16 — 15А Электродвигатель привода дроссельной заслонки
17 — 15А Дальний свет (левая фара)
18 — 15А Дальний свет (правая фара)
19 — 15А Противотуманные фары
20 — 20А Катушки зажигания
21 — 80А 2-й главный предохранитель
22 Резерв
23 — 30А Омыватели фар
24 — 40А 2-й электродвигатель вентилятора радиатора
25 — 40А 1-й электродвигатель вентилятора радиатора
26 — 40А Электро стеклоподъемники

MR20DE

В 2007 году с выходом нового кузова Т31 на Nissan Х-Trail стали устанавливать новый двигатель объемом 2.0 — MR20DE. Этот мотор очень похож на своего предшественника, однако, в нем есть и изменения, которые сделали его немного более мощным и тяговитым. Объем и компоновка остались прежними, изменились диаметр цилиндра и ход поршня, повысилась степень сжатия с 9,9 до 10,2, это позволило увеличить мощность и крутящий момент. Теперь мотор 2.0 выдает 141 л. с. и 196 Нм. Пик момента сместился на 800 оборотов вверх — 4800 против 4000.

Агрегат, по-прежнему, не оснащается гидрокомпенсаторами, поэтому, при появлении характерного звука, нужно ехать на регулировку клапанов, а лучше это делать заранее примерно раз в 90 000 километров пробега.

Часто можно услышать вопрос о том что используется в двигателях Nissan Х-Trail ремень или цепь. В моторах серий QR и MR на этом автомобиле в качестве привода механизма ГРМ используется цепь, ресурс которой примерно 200 000 км пробега, поэтому Nissan не требует обслуживания в виде замены ремня каждые 60 000 км.

Среди основных проблем мотора MR20DE называются:

  • Высокий расход масла до одного литра на сто километров и выше. Встречается на пробегах за 100 000 км. Причиной обычно является износ маслосъемных колец или рабочей поверхности цилиндра;
  • Растяжение и шум цепи ГРМ у любителей динамичной езды. Устраняется заменой цепи.

Часто называют проблемой растрескивание свечных колодцев ГБЦ. Появляется после замены свечей. Вряд ли стоит относить этот момент к недостаткам двигателя, так как он появляется исключительно вследствие нарушения технологии ремонта. Чтобы его избежать, следует менять свечи только на холодном моторе, затягивая с необходимым усилием динамометрическим ключом.

Как видно из сказанного выше, проблемы, которые могут появляться в процессе эксплуатации двигателей Х-Trail, довольно серьезные и для решения могут потребовать немало времени и денег

Однако, следует обратить внимание на то, что причинами их, в большинстве случаев, являются неправильное обслуживание, неквалифицированный ремонт, эксплуатация в тяжелых условиях, сами агрегаты достаточно надежны и, по современным меркам, долговечны

Размещение блоков

Таблица назначения элементов блока в салоне: Описание процесса замены Для начала необходимо удобно расположиться на месте ремонта, а потом: Открыть крышку блока реле и плавких элементов. Отыскать по таблице, представленной выше, необходимую для проверки или замены деталь. Вытащить повреждённую деталь и поставить новую.

При этом проверить контакты, при необходимости зачистить их. Но для начала необходимо удостовериться в поломке.

Не нужно проверять предохранитель при помощи света. Для обнаружения повреждения потребуется произвести следующие действия: Проверять напряжение необходимо с обеих сторон проводника. Если напряжение не будет подаваться на другой конец плавкого устройства, то оно сломалось.

Провести такую проверку не составит труда, а по времени она займёт всего около минуты. Таким образом, процесс замены деталей защиты электросистемы на Ниссане Х-Трейл T31 не представляет ничего сложного. Требуется лишь немного сноровки. Главное -иметь всегда под ругой таблицу соответствий, чтобы не ошибиться.

Блок предохранителей и реле №2 в Ниссан Тиида

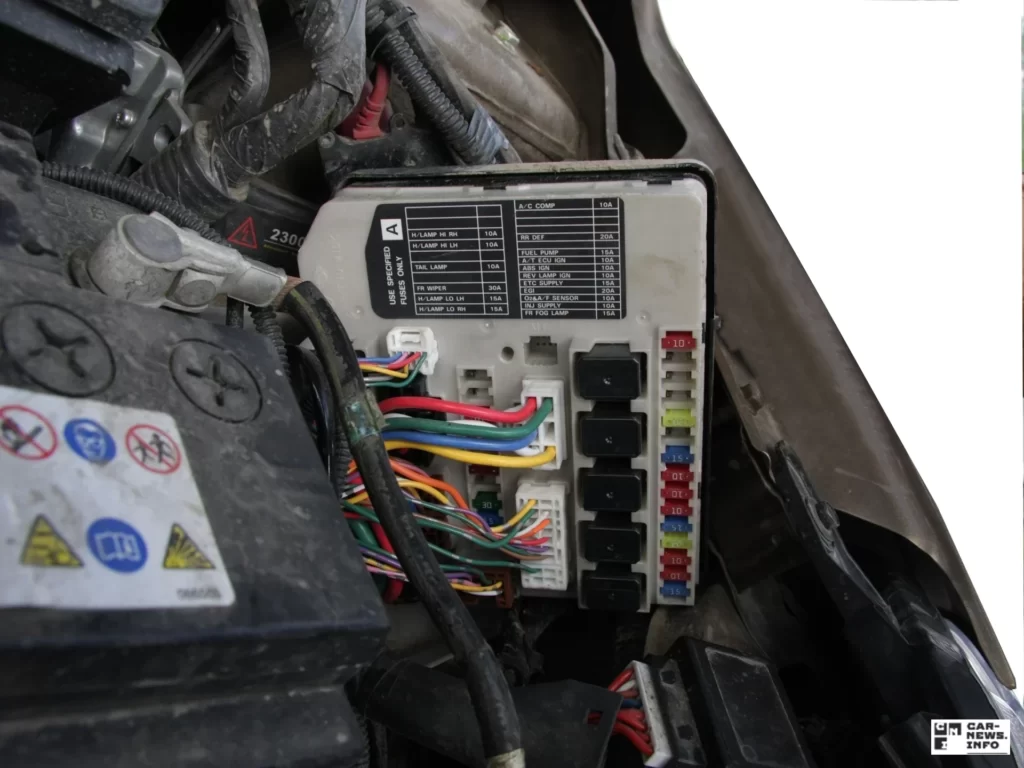

Расположение монтажного блока предохранителей и реле №2 в Nissan Tiida

Блок №2 расположен в моторном отсеке у левого переднего крыла. Для доступа к нему отгибаем фиксаторы крепления монтажного блока и приподнимаем крышку блока. Однако, предохранители и реле смонтированы непосредственно на обратной стороне крышки блока. Прежде всего, аккуратно, на длину проводов разворачиваем блок и находим необходимый элемент. Кроме того, рассмотрим две схемы расположения предохранителей и реле в блоке №2, которые встречаются на Ниссан Тиида.

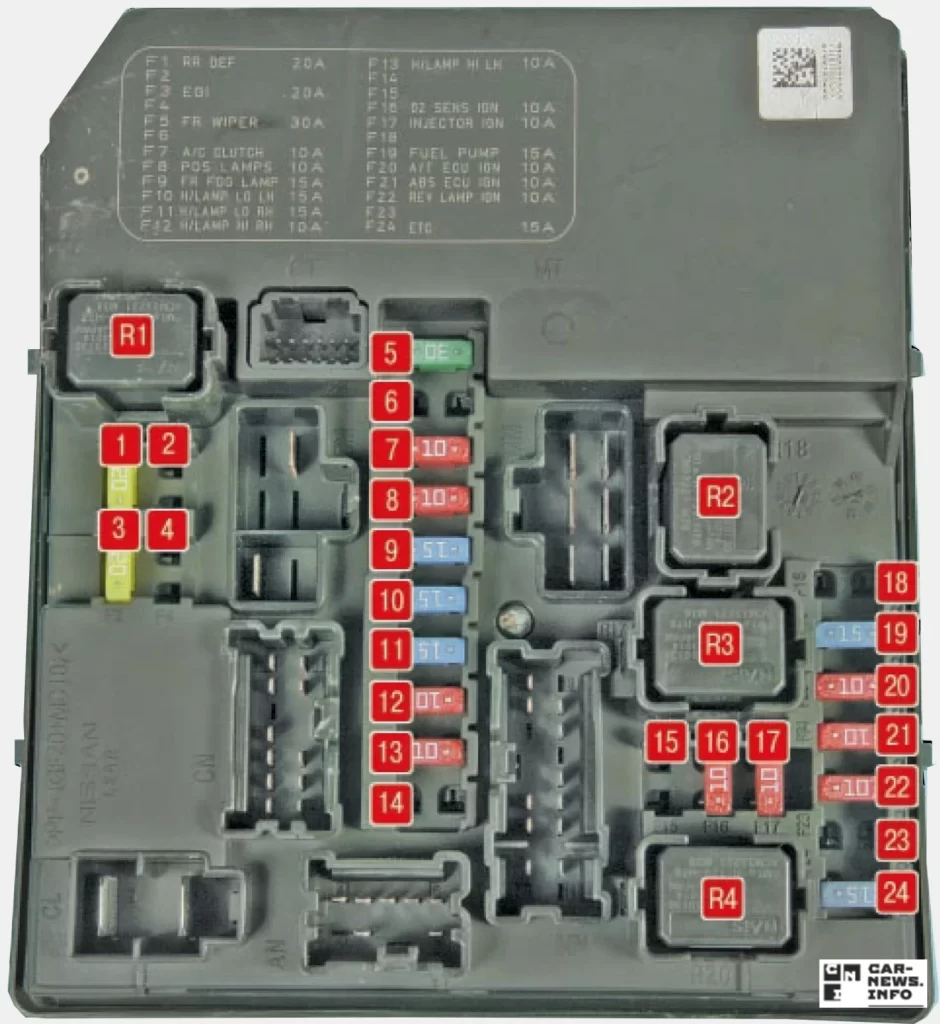

Предохранители и реле в блоке №2 – Схема 1

Предохранители и реле на схеме блока №2 Ниссан Тиида

Сила тока, А Цвет пр-ля Наименование потребителя
41
42
43 10 Красный Правая фара, дальний свет
44 10 Красный Левая фара, дальний свет
45 10 Красный Кондиционер, освещение фар и правого фонаря, электродвигатели управления фарами
46 10 Красный Задние фонари, подсветка заднего сиденья, выключатели открывания дверей
47
48 20 Желтый Двигатель стеклоочистителя ветрового стекла
49 15 Синий Левая фара, ближний свет
50 15 Синий Правая фара, ближний свет
51 10 Красный Компрессор кондиционера
52
53
54
55 15 Синий Обогрев заднего стекла
56
57 15 Синий Топливный насос
58 10 Красный Блок управления для автоматической коробки передач
59 10 Красный Блок управления ABS
60 10 Красный Лампы заднего хода
61 20 Желтый К клемме B+ IPDM, реле двигателя и дроссельной заслонки
62 20 Желтый К клемме IPDM B+, клеммам ECM/PW и ECM BATT, клемме питания катушки зажигания, ЭБУ двигателя, ЭБУ двигателя, клапану канистры EVAP, клапану IVTC
63 10 Красный Кислородные датчики
64 10 Красный Катушки инжектора, система впрыска
65 20 Желтый Передняя противотуманная фара
R1 Реле обогрева заднего стекла
R2 Главное реле блока управления двигателем
R3 Реле фар
R4 Реле дальнего света
R5 Реле стартера
R6 Реле вентилятора системы охлаждения двигателя 2
R7 Реле вентиляторасистемы охлаждения двигателя 1
R8 Реле вентиляторасистемы охлаждения двигателя 3
R9 Реле зажигания

Расшифровка назначения предохранителей и реле блока №2 Схема-1 Nissan Tiida

Предохранители и реле в блоке №2 – Схема 2

Сила тока, А Цвет пр-ля Наименование потребителя
1 20 Желтый Обогрев стекла двери багажника
2 Резерв
3 20 Желтый Блок управления двигателем
4 Резерв
5 30 Зеленый Омыватель ветрового стекла
6 Резерв
7 10 Красный Электронная муфта компрессора кондиционера
8 10 Красный Лампы освещения номерного знака
9 15 Синий Противотуманные фары
10 15 Синий Лампа ближнего света левой блок фары
11 15 Синий Лампа ближнего света правой блок фары
12 10 Красный Лампа дальнего света правой блок фары
13 10 Красный Лампа дальнего света левой блок фары
14 Резерв
15 Резерв
16 10 Красный Датчик концентрации кислорода в отработавших газах
17 10 Красный Система впрыска
18 Резерв
19 15 Синий Топливный насос
20 10 Красный Датчик автоматической коробки передач
21 10 Красный ABS
22 10 Красный Выключатель света заднего хода
23 Резерв
24 15 Синий Дополнительное оборудование
R1 Реле обогрева заднего стекла
R2 Реле вентилятора охлаждения двигателя
R3 Реле вентилятора охлаждения двигателя
R4 Реле системы зажигания

Расшифровка назначения предохранителей и реле блока №2 Схема-2 Nissan Tiida

Описание предохранителей на автомобиль Nissan X-Trail Т31: расположение, схемы, цена

Независимо от модификации Ниссан Х Трейл Т31, монтажные блоки оснащены модулями защиты ножевого типа.

Схема установки предохранителей

Маркировка / ампераж За что отвечает (с описанием)
F (Ф-1) / 20 Автомобильный сигнал
F (Ф-2) / 5 Центральный замок
F (Ф-3) / 10 Резервация
F (Ф-4) / 10 Система электрического питания
F (Ф-5) / 20 Стеклоочистители лобового стекла
F (Ф-6) / 30 Омыватели передних фар
F (Ф-7) / 30 Омыватель заднего стекла
F (Ф-8) / 7,5 Топливная аппаратура (дополнительно)
F (Ф-9) / 10 Спидометр, тахометр, датчики
F (Ф-10) / 10 Система курсовой стабилизации
F (Ф-11) / 10 АБС (ABS)
F (Ф-12) / 10 Резервация
F (Ф-13) / 30 Резервация
F (Ф-14) / 30 Подсветка вещевого ящика
F (Ф-15) / 10 Вентилятор отопителя (печка)
F (Ф-16) / 15 Система кондиционирования
F (Ф-17) / 15 Топливная система, бензонасос
F (Ф-18) / 10 Система безопасности
F (Ф-19) / 10 Резервация
F (Ф-20) / 10 Датчик силового агрегата
F (Ф-21) / 5 Боковые зеркала
F (Ф-22) / 5 Стоп сигналы
F (Ф-23) / 5 Автомобильная розетка
F (Ф-24) / 5 Дополнительная электрическая сеть
F (Ф-25) / 5 Аварийка, поворотники
F (Ф-26) / 5 Резервация
F (Ф-27) / 20 Обогрев заднего стекла
F (Ф-28) / 15 Кислородный датчик
F (Ф-29) / 15 Резервация
F (Ф-30) / 20 Стеклоподъемники
F (Ф-31) / 15 Контролер трансмиссии автоматического типа
F (Ф-32) / 20 Печной отопитель, прикуриватель, подсветка салона
F (Ф-33) / 20 Резервация
F (Ф-34) / 20 Резервация
F (Ф-35) / 20 Резервация

Схема расположения реле – коммутаторов

Обозначение Какой за что отвечает / что обеспечивает
K 1 Головной свет
K 2 Дроссельная заслонка
K 3 Стеклоподъемники
K 4 Противотуманные фары задние
K 5 Зажигание
K 6 Топливная аппаратура
K 7 Электрическое оборудование
K 8 Резервация
K 9 Резервация
K 10 Резервация
K 11 Резервация
K 12 Стоп сигналы
K 13 Подсветка
K 14 Освещение салона
K 15 Резервация
K 16 Резервация
K 17 Резервация

Рекомендации по обслуживанию предохранителей Nissan X-Trail Т31

  • Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
  • Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
  • После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
  • Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
  • Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации модулей защиты, реле – коммутаторов на Nissan X-Trail (Т31) 50 тыс. км.

Блок в салоне

Предохранители в салоне Ниссан Сентра находятся слевой стороны, в торце приборной панели (со стороны водителя).

Для доступа необходимо поддеть защитную крышку отверткой или иным подходящим инструментом.

Снятие защитной крышки в салоне

Схема салонных предохранителей Ниссан Сентра (2013-2019)


на схеме
Номинал
пред-ля
Защищаемая цепь
F1 15 А POWER SOCKET (CIGAR) — Прикуриватель
F2 Пусто (резерв)
F3 10 А AUDIO MIRROR 1 — Магнитола, электропривод зеркала 1
F4 10 А AUDIO MIRROR 2 — Магнитола, электропривод зеркала 2
F5 10 А IPDM IG2 — Монтажный блок в моторном отсеке
F6 15 А BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева / отопления
F7 10 А A/C — Кондиционер
F8 15 А BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева
F9 10 А ELEC — Дополнительное электрооборудование
F10
F11 10 А METER — комбинация приборов
F12 20 А TRAILER — электрооборудование прицепа
F13 15 А ROOM LAMP — освещение и плафоны в салоне
F14 10 А HEATED SEATS — подогрев сидений
F15 15 А Push Eng Start — бесключевой запуск двигателя
F16 10 А HEATED MIRORR — подогрев / обогрев зеркал заднего вида
F17
F18 10 А METER — комбинация приборов
F19 10 А ELEC — Дополнительное электрооборудование
F20 10 А WASHER — Омыватель лобового стекла
F21 10 А AIR BAG — Подушка безопасности

Другие материалы раздела

Система электрооборудования

Технические данные 1. Общие сведения 2. Поиск неисправностей — общие сведений 3. Предохранители — общие сведения 4. Плавкие перемычки — общие.

Общие сведения

Электрооборудование рассчитано на питание от положительного полюса 12 В- батареи, с массой соединен отрицательный полюс. Контрольные лампы и приборы.

Технические данные

Лампы (мощность в Вт и тип) Фары с неразборным излучателем 65/55 Н6052 галогенные 65/35 Н6054 Передняя комбинация ламп.

Указатели поворотов и аварийная сигнализация — общие сведения

Прерыватели указателя поворота и аварийной сигнализации смонтированы под передней панелью и над рулевой колонкой. Если один из указателей не мигает.

Фары — регулировка

1. Фары регулируются винтами (фото). Самостоятельно можно лишь приближенно отрегулировать пучок фар, точная регулировка выполняется в автосервисе. 2.

Плавкие перемычки — общие сведения

Плавкие перемычки предназначены для защиты цепи при больших токовых перегрузках. Перемычки используются в сильноточных цепях, защитить которые.

Поиск неисправностей — общие сведений

В состав электрических цепей автомобиля входят потребитель, выключатели, реле и провода, соединенные по прилагаемой схеме (см. ниже). Перед тем как.

Переключатели — проверка

1. Выключатели проверяются омметром с использованием прилагаемой принципиальной схемы. Схемы проверки переключателей поворотов/звукового сигнала и.

Предохранители — общие сведения

Цепи электрооборудования автомобиля защищаются предохранителями или плавкими перемычками (фото). Монтажный блок предохранителей смонтирован под.

Реле — общие сведения

Реле применяются для управляемого включения и отключения потребителя под действием электрического сигнала. Если реле неисправно, то данный.

  • Как установить магнитолу на ниву тревел



  • Коробка передач чери амулет а15 схема



  • Распиновка эбу 1g fe beams



  • Как удалить брелок из памяти сигнализации томагавк 9010



  • Натяжка ремня генератора ниссан ад

Блоки под капотом

Схема

Назначение

  1. блок предохранителей в моторном отсеке;
  2. блок управления ABS;
  3. блок реле;
  4. электродвигатель очислителя ветрового стекла;
  5. реле предварительного разогрева для автомобилей с дизельным двигателем;
  6. реле левой фары;
  7. реле звукового сигнала;
  8. реле вентилятора обдува радиатора;
  9. реле блока управления двигателем;
  10. реле вспомогательного оборудования;
  11. реле 1 вентилятора обдува радиатора;
  12. реле 2 вентилятора обдува радиатора;
  13. реле нейтральной передачи;
  14. реле кондиционера;
  15. реле очистителя заднего стекла;
  16. реле правой фары;
  17. реле очистителя ветрового стекла

Пример фотографии блока с реле.

Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.

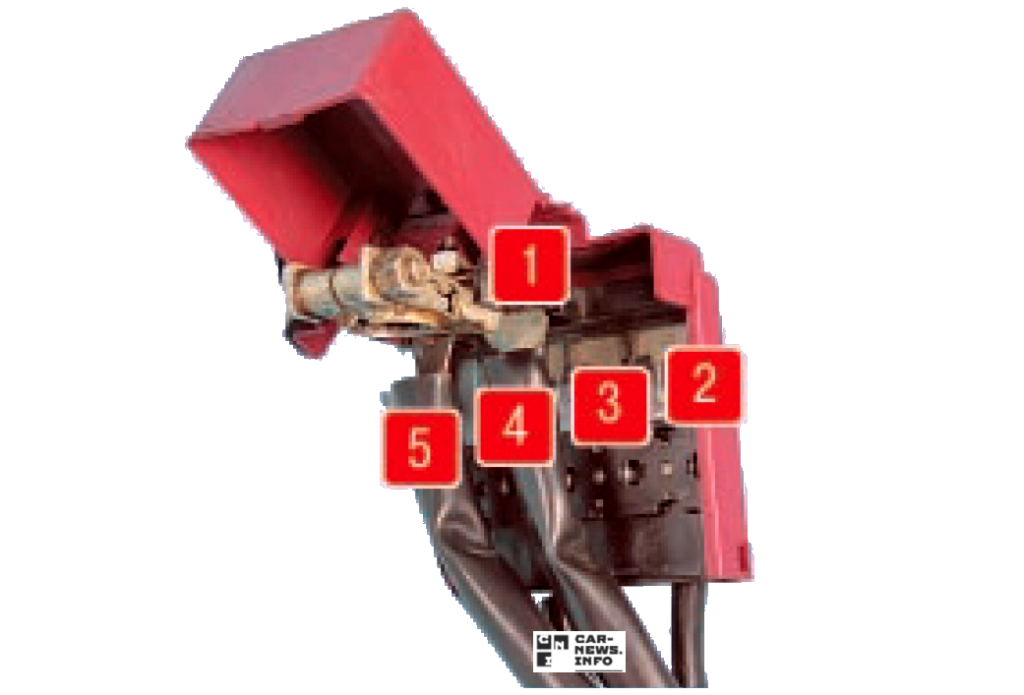

Блок плавких вставок №5

Блок плавких вставок расположен в моторном отсеке на плюсовой клемме аккумулятора.

Плавкие вставки на аккумуляторной клемме Ниссан Тиида.

Назначение плавких вставок в блоке №5

Сила тока, А Наименование потребителя
1 120 Блок управления усилителем рулевого управления, стеклоомыватель фар, система ABS
2 60 Блок управления двигателем, реле дроссельного узла, реле электростеклоподъемников
3 80 Лампы ближнего и дальнего света блок фар
4 80 Имобилайзер, обогрев сидений, генератор, звуковой сигнал
5 100 Система ABS, блок управления электрооборудованием кузова, система зажигания, блок управления электроусилителем рулевого управления, стеклоомыватель фар

Расшифровка назначения плавких вставок в блоке №5 Ниссан Тиида

Рекомендации по замене предохранителей, реле или плавких вставок в блоках Ниссан Тиида

При планировании работ по замене предохранителей, плавких вставок или реле необходимо:

  • убедиться, что электропотребитель вызвавший перегорание предохранителя или плавкой вставки исправен;
  • также убедиться, что выключатель зажигания и центральный выключатель освещения находится в положении “OFF” (Выключено);
  • свериться со схемой которая нанесена на крышку блока;
  • при замене предохранителя нужно использовать только тот тип предохранителя реле или плавкой вставки, который рекомендован заводом изготовителем и руководстве по эксплуатации;
  • убедиться, что номинальный ток заменяемой плавкой вставки или предохранителя не больше и не меньше оригинальной;
  • если замененный предохранитель перегорел снова, то нужно выяснить нет ли короткого замыкания или обратиться на станцию техобслуживания.

Блок — б

Второй блок открывается аналогичным образом.

Обозначение

F1 20A Воздухоохладитель турбины (турбодизель)
F2 10A Переключатель режимов трансмиссии в сборе (полноприводные автомобили)
F3 генератор переменного тока 10А
F4 10A Зуммер
FL5 60/30A Электроусилитель руля, насос омывателя фар, ABS
F6 40A ABS, программа стабилизации автомобиля
F7 30A Электрический обогрев кабины (для дизельных автомобилей)
F8 30A Электрический обогрев кабины
F9 30A Электрический обогреватель кабины
F10 Резерв
FL11 50/30/40A Вентилятор охлаждения двигателя, зажигание
F12 40A Электрический блок управления кабиной
R3 Реле зуммера
R4 Реле вентилятора охлаждения двигателя
R5 Реле насоса омывателя фар

Предохранители в салоне

Вариант 1

Описание

Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)

Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос

Группа ST1. 10А — стартер

Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель

Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер

Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование

Вариант 2

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.
