Можно ли чистит датчик расхода воздуха

Как устроен ДМРВ или датчик массового расхода воздуха?

Автомобили с инжекторными двигателями имеют в своем оснащении датчик массового расхода воздуха (ДМРВ). В задачу датчика входит контроль количества забортного воздуха для создания топливовоздушной смеси поступающей в двигатель.

Согласно законам физики, для полного сгорания 1 литра бензина требуется порядка 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно лишь в случаях, когда воздушный фильтр чистый и способен пропустить требуемое количество воздуха, а ДМРВ исправен.

ДМРВ устанавливается на выходе воздушного фильтра и фиксирует количество пройденного через него воздуха и передает данные на ЭБУ двигателя. В свою очередь ЭБУ на основе данных с датчика расхода воздуха дает команду на подачу определенного количества топлива на форсунки для соблюдения требуемой пропорции воздух-топливо.

Конструкция датчика представляет собой две спирали

В конструкцию датчика входит сетка и нагревательные спирали, детали выполнены из платины.

Принцип действия ДМРВ

При включении зажигания происходит, нагрев платиновой спирали. Воздух проходя через нагретую спираль охлаждает ее, благодаря чему изменяется ее сопротивление, по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в данный момент в двигатель.

По разнице сопротивлений ЭБУ делает заключение о количестве поступающего воздуха и производит коррекцию состава топливной смеси.

Датчик работает вкупе с датчиками атмосферного давления и температуры в всасывающем коллекторе, показания которых важны для формирования смеси ЭБУ.

Неисправности ДМРВ

При появлении неисправности ДМРВ происходит переобогащение или обеднение топливовоздушной смеси, что сразу отражается на работе двигателя и в итоге может закончится его поломкой.

При загрязнении воздушного фильтра забивается приемная сетка и спираль ДМРВ, что ведет к сбоям в работе датчика сопровождаемые затрудненным запуском или вообще невозможностью запуска двигателя. Как следствие, длительная эксплуатация авто с забитым воздушным фильтром заканчивается полным отказом датчика воздуха. Воздух уже не очищается полностью, плюс находящиеся в нем механические микрочастицы попадая в датчик вызывают его поломку. Сами же датчики, при выходе их из строя, не ремонтируются и закрыть проблему можно только заменой на новое изделие.

Признаки неисправности

• увеличение расхода топлива;

• высвечивается ошибка CheckEngine (низкий уровень сигнала датчика);

• ухудшение динамики разгона;

• нестабильный запуск;

• глохнет двигатель;

• потеря мощности;

• мотор работает на пониженных или повышенных оборотах.

В датчике могут быть разорваны платиновые нити, даже при разрыве одной из них необходимо заменить ДМРВ.

Для проверки датчика необходимо снять с него штекер питания и запустить двигатель. Увеличение оборотов мотора «подскажет», что датчик неисправен и требует замены.

Так как было сказано выше, чаще всего датчик выходит из строя из-за засорившегося воздушного фильтра, то рекомендуем выполнять замену последнего в указанные производителем сроки, либо раньше при тяжелых условиях эксплуатации автомобиля.

Соблюдение этого условия поможет избежать поломки датчика воздуха и двигателя в целом.

Проверка датчика

Исправность датчика можно проверить с помощью мультиметра в режиме вольтметра.

Проверку наглядно расписать на одном из распространенных датчиков ДМРВ фирмы Bosch.

На фишке датчика расположены 4 провода, это — входящий сигнал (желтый), выходное напряжение (бело-серый), «земля» (зеленый) и выход датчика к реле (розовый).

Для проверки включается зажигание и мультиметр подключается к проводам. Плюс (красный щуп) прибора подсоединяется к желтому проводу, а минус (черный щуп) к зеленому.

При этом показания прибора будут свидетельствовать следующее:

• От 1до1,02 В – датчик исправен; • 1.3 В – исправен, но необходима очистка датчика; • 1.04 В – средний износ; • 1, 05 В – повышенный износ, требуется срочная замена;

• 1.06 В – датчик неисправен. Аварийный режим двигателя, работает на данных дроссельного узла.

Очистка датчика допускается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подходит «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика требуется вновь проверить его напряжение, которое должно быть в пределах 1.02 В.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления.

Как проверить работоспособность ДМРВ самостоятельно

Есть варианты, когда работоспособность этого прибора можно проверить собственными силами, а не прибегать для этого к помощи автомеханика. Во-первых, можно просто выключить расходометр и попробовать завести двигатель автомобиля без него. При этом варианте контроллер перейдёт во внештатный режим работы, и топливная смесь будет подготавливаться в соответствии с дроссельной заслонкой. В этом случае тахометр должен показывать больше 1500 об/мин. Попробуйте поехать на автомобиле небольшое расстояние. Если вы почувствуете, что работа двигателя более уравновешенная, то можно сказать, что датчик массового расхода воздуха находится в исправном состоянии.

Кроме этого можно провести осмотр датчика визуально. Осмотрите внутренние поверхности, как самого датчика, так и присоединенного к нему шланга. Необходимо, чтобы поверхности были сухими, без грязи, влаги и масляных пятен. Так как попадание масла на свехчуствительные элементы прибора могут привести к его неисправности, а оно может попасть на поверхность прибора, если уровень масла стал слишком большим или засорилась система вентиляции

Когда вы начинаете извлекать датчик массового расхода, то не забудьте, что там расположено уплотнительное резиновое кольцо, которое не допускает подсоса воздушных масс извне. Если этого кольца нет или оно застряло в корпусе воздушного фильтра, то сетка расходометра будет покрыта пылью. Это тоже может привести к тому, что срок службы датчика ДМРВ значительно сократиться.

Виды неисправности топливного цикла

Виды сигналов о проблемной работе ДМРВ указаны в технической документации завода-производителя авто

Автолюбитель должен обращать внимание на поступающие аварийные коды. Они будут появляться, если:

происходит уменьшение мощности двигателя;
двигатель вибрирует (плохой холостой ход);
двигатель глохнет при разгоне;
наблюдаются более частые остановки на АЗС;
происходят хлопки двигателя на холостом ходу;
фиксируются диагностические коды неисправностей, указывающие на датчик ДМРВ;
наблюдаются другие проблемы с управляемостью авто.

На некоторых моделях автомобилей ДМРВ также информирует компьютер о температуре воздуха и нагрузке двигателя для управления функциями автоматической передачи. Сложно диагностировать неисправность по симптомам.

Можно» ли чистить ДМРВ очистителем карбюратора?

Для электронных датчиков использовать карбюраторные очистители не рекомендуется! Химикаты, которые входят в состав этих средств, могут вызвать необратимые повреждения чувствительных элементов. Однако применение подобных составов для чистки механических расходомеров не исключается. Впрочем, и здесь лучше использовать специализированные вещества, например, бюджетные очистители, предлагаемые торговой маркой Kerry.

Необходимо предупредить владельцев автомобилей, имеющих подобные датчики, и от других ошибок:

Очистки с применением более активных растворителей: это может вызвать деформацию пластиковых деталей самого датчика и его корпуса.
Использованию марок очистителя, не рекомендованных производителем автомобиля.
Очистки ДМРВ средствами, которые применяются для очистки корпуса дроссельной заслонки.
Устанавливать обратно невысохший после обработки узел.

Чистый датчик может восстановить от 4 до 10 лошадиных сил мощности автомобиля, что вполне оправдывает затраты времени и средств для очистки. Подобную профилактику рекомендуется выполнять раз в год.

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

Дополнительные манипуляции

Чем чистить ДМРВ, теперь понятно, но на одной лишь этой процедуре все не заканчивается, необходимо выполнить еще ряд дополнительных и необходимых манипуляций. И сделать это нужно перед установкой чистого устройства. И пока сохнет очищающее средство, самое время заняться воздушным патрубком. Стоит внимательно его осмотреть на предмет целостности. И если состояние неудовлетворительное – имеются трещины и прочие повреждения, то его следует заменить.

Как отмечают специалисты, перед установкой ДМРВ желательно произвести замену фильтрующего элемента. Также следует проверить состояние уплотнительной резинки

Здесь важно обратить внимание на то, насколько плотно она прилегает, в противном случае не избежать подсоса наружного воздуха, которых наводнен различными загрязнениями. В результате чистка снова потребуется, причем за довольно короткое время. Либо это и вовсе приведет к его выходу из строя

Либо это и вовсе приведет к его выходу из строя.

Как почистить датчик массового расхода воздуха

Выполняем процедуру.

Снять ДМРВ: вначале отключить электрическую колодку разъема, затем отверткой разжимаем кольцо, откручиваем болты и аккуратно достаем корпус с патрубком.
Затем снимаем ДМРВ с патрубка, чтобы можно было качественно почистить сенсор. Чтобы снять прибор, возьмите комплект ключей «звездочкой». Открутив саморезы, достаем корпус и осматриваем. Он обычно покрыт масляным налетом. Устройство представляет собой очень нежную конструкцию, внутри находится 2-3 тоненьких проволочки, которые крепятся специальной смолой. Их нужно аккуратно почистить, не прикасаясь к ним, чтобы не повредить этот высокочувствительный элемент.

Почистить можно несколько раз, чтобы полностью очистить сенсор от загрязнений. Чем чистить датчик массового расхода воздуха?

В домашних условиях можно сделать промывку ДМРВ спиртом. Лучше всего использовать как средство для чистки ДМРВ медицинский спирт 95 %, но не самогон. Датчик нужно поместить над мисочкой или глубокой тарелкой, набрать в шприц спирт и аккуратно почистить элемент над тарелочкой. Чтобы уменьшить расход спирта, его повторно набирают в шприц из емкости и снова промывают все доступные места, не прикасаясь к ним руками или шприцом.

Можно выполнить дополнительную чистку уголков датчика массового расхода воздуха (ДМРВ) протерев ватными или тканевыми отрезками со спиртом.

Промывка спиртом может продолжаться до 1 часа, затем нужно дать ему тщательно просохнуть не менее пары часов. После того, как почистили датчик ДМРВ, можно легонько продуть воздухом, используя вентилятор, или сжатым воздухом. Обязательно нужно следить, чтобы не было высокого давления воздушного потока, так как можно повредить проводки или пленку.

После того как почистили ДМРВ нужно провести сборку в обратном порядке. Обязательно контролируйте за тем, чтобы правильно установить датчик в автомобиль. До установки датчика лучше машину не заводить и не вставлять ключ зажигания.

Закрутить все болты, присоединить провод, проверить правильность установки. Минут через пять можно попробовать запустить двигатель.

При установке ДМРВ необходимо следить, чтобы правильно было установлено уплотнительное кольцо, потому что через щель при неплотно прилегающем кольце будет засасываться пыль, вследствие чего датчик выходит из строя.

Для промывки ДМРВ выпускаются специальные средства, безопасные в применении. Можно использовать очиститель датчика массового расхода воздуха LIQUI MOLY. Этот препарат подходит и для двигателей, потребляющих бензин, и для дизелей. Его использование позволит избежать проблем, возникающих при нарушениях в работе датчика. Средство производится в аэрозольном виде, что позволяет быстро почистить сенсор, хорошо растворяет все загрязнения ДМРВ: масло, пыль, нагар. Не оставляет следов, не образует масляной пленки, не требует смывания. Испаряется самостоятельно, не требует сушки, безопасен для любых сенсоров.

Как правильно почистить датчик массового расхода воздуха можно посмотреть на следующем видео:

Аэрозольный состав на основе изопропанола с очищающими компонентами. Удаляет все типичные загрязнения ДМРВ: нагары, масло, пыль и т.п. Быстро испаряется и не повреждает датчики из любых материалов: платина, полупроводниковая пленка и т.п. — Специальный состав для очистки ДМРВ — Безопасен для всех видов датчиков, в том числе пленочных — Быстро и эффективно удаляет загрязнения с датчика расхода воздуха — Испаряется, не оставляя остатка Использование Luftmassensensor-Reiniger позволяет экономично и легко устранить проблему некорректной работы датчика расхода воздуха, не прибегая к его дорогостоящей замене.

Применение

Снять электрический разъем с ДМРВ и демонтировать датчик с двигателя. Обильно распылить препарат на чувствительный элемент датчика и дать стечь остаткам загрязнений. Не касаться элементов датчика руками или инструментом. Полностью просушить датчик перед установкой. Рекомендуется использовать при плановой замене воздушного фильтра или при возникновении проблем в работе двигателя

Внимание: Перед применением проверить на совместимость с пластиком на наружных частях корпуса датчика

ДМРВ (датчик массового расхода воздуха) – пожалуй, самая дорогая деталь, которая присутствует во всей системе по управлению двигателем. Именно с этим и связан тот факт, что многочисленные продавцы автомобильных запчастей во всю говорят о том, что ремонту данный элемент не подлежит и возможна лишь его замена. Но не всё так плохо. Есть достаточно простое решение, способное помочь, казалось бы, в самой безнадёжной ситуации – чистка ДМРВ и именно об этом и пойдёт речь в этом материале.

Дмрв 037 и 116 в чем разница?

30.03.2015 Необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских. Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.Датчик массового расхода воздуха для системы управления двигателем фирмы GMДатчик Bosch 0280218004 пришел на смену GM Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.Главное отличие 004-го от 037-го внутри, последний справа Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусеДополнительная маркировка на корпусе и измерительном элементе 116-гоИзмерительный элемент 116-го ДМРВ справа, 037-й – слева Но вот появилась новая система управления –Bosch-М7.9.7 , у которой свой,116-й, ДМРВ . С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7).ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским» Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко Таблица соотношения ДМРВ с ЭСУД

Когда приходит время чистки?

Но независимо от типа датчика, со временем он начинает функционировать неправильно вследствие загрязнения – платиновые измерительные элементы покрываются пылью. Поэтому вопрос, чем можно чистить ДМРВ, будет всегда актуален.

Почему так бывает? Основная причина загрязнения датчика лежит на поверхности – неудовлетворительное состояние воздушного фильтра. Если фильтрующий элемент отличается плохим качеством сборки, то он не способен задерживать микроскопические частички грязи и пыли, оседающие на чувствительном элементе ДМРВ.

Как результат – устройство не способно в точности замерить количество воздуха и направляет к ЭБУ неправильные данные. Нетрудно догадаться, к чему это может привести. Вот здесь мы плавно подходим к некоторым характерным признакам, которые могут указывать на то, что датчик засорен и нуждается в чистке:

Необходимость чистить ДМРВ на ВАЗ или других автомобилях возникает, когда на холостых оборотах двигатель работает с перебоями, в некоторых случаях они завышены – до 1500.
Автомобиль может дергаться, с трудом разгоняется.
Иногда двигатель и вовсе не запускается.
Повышенный расход топлива – иной раз доходит до 15 л на 10 км.
Сигнал Check Engine на приборной панели.

Однако вышеперечисленные признаки не всегда точно указывают именно на загрязнение ДМРВ. Могут возникнуть самые разные ситуации, и среди них — та, когда сам датчик в порядке, а неисправность кроется в шланге, который соединяет устройство с модулем.

Иными словами, несмотря на многие очевидные признаки неисправности какой-то конкретной части автомобиля, они могут указывать на любую другую поломку.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

Перейдите к шагу 5

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Параметры выбора очистителя

Чем чистить расходомер? Современный рынок предлагает множество средств для очистки регуляторов, рассмотрим наиболее эффективные варианты:

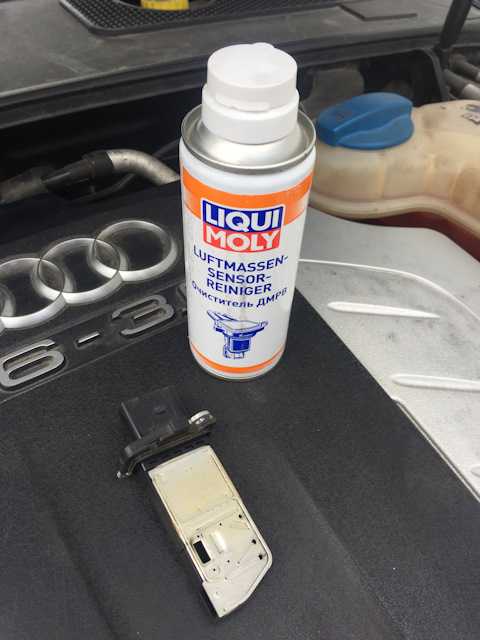

Liqui Moly. Этот производитель, как известно, занимается выпуском не только очистительных средств, но и моторных, трансмиссионных масел, а также других видов жидкостей. Если верить официальной информации, предоставленной производителем, то данный продукт относится к категории высококачественных. Соответственно, стоимость такого очистителя ДМРВ также будет высокой. Фактически же очистители Liqui Moly довольно эффективно справляются со своими задачами — это средство отлично удаляет грязь с датчика. Если расходомер на момент очистки был в рабочем состоянии, то после этого он будет долго работать. Использование Liqui Moly актуально как в бензиновых моторах, так и в дизельных силовых агрегатах.
Как вариант, для прочистки устройства можно воспользоваться спиртом. Этот способ считается одним из самых старых, но, тем не менее, самых эффективных. Благодаря своим химическим свойствами спирт хорошо удаляет засорения, скапливающиеся на чувствительном компоненте ДМРВ. Несмотря на свою эффективность, сегодня такой метод применяется не так часто и обычно он используется недобросовестными мастерами на станциях техобслуживания. Клиент платит за специальное вещество, к примеру, Liqui Moly, а по факту очистка осуществляется с помощью спирта.
Следующий вариант — жидкость для карбюраторных двигателей. Этот вариант считается одним из наиболее эффективных и часто использующихся. С помощью жидкости для карбюраторов можно произвести эффективную прочистку, причем как показывает практика, такое средство позволяет удалить все загрязнения.
Еще одно средство, продающееся в виде спрея — это Жидкий ключ. Данный очиститель используется для удаления всевозможных загрязнений, причем не только с расходомера, но и с других механизмов и узлов.
Универсальное средство для выполнения многих задач — WD-40. Эта жидкость используется нашими соотечественниками для очистки всевозможных узлов, удаления ржавчины, избавления от скрипа и т.д. Не так давно наши автолюбители стали использовать его для прочистки расходомеров (автор видео — канал Гена MB W140 Germany).

Причины неисправностей

Есть определенные признаки, которые помогут определить, что датчик неисправен:

на приборной панели загорится лампочка, которая просигнализирует, что необходимо проверить двигатель;
будет увеличиваться расход топлива;
двигатель теряет свою мощность и общую динамику;
автомобиль трудно стартует при разогретом двигателе.

Теперь стоит разобраться, почему возникают проблемы с датчиком:

в разъеме нет контакта;
сильное загрязнение фильтров, решеток и дефлекторов;
на датчике есть механические повреждения.

Если только появились первые признаки, необходимо сразу проверить ДМРВ, и провести либо очистку, либо замену датчика.

Чистка дмрв ваз 2114

Поскольку приобретение нового ДМРВ — далеко не дешевое удовольствие, то вначале обязательно стоит попробовать выполнить его восстановление с помощью чистки. Если оно не поможет — только придется покупать новое устройство. Правда, перед тем, как начать выполнять ремонт дмрв ваз 2114 своими руками, следует твердо усвоить, что датчик — устройство очень чувствительное и хрупкое

Именно поэтому при его очистке (да и любых других манипуляциях с ним) следует проявить максимальную осторожность

По этой же причине для его очистки ЗАПРЕЩАЕТСЯ применять следующие вещества и составы:

содержащие ацетон;
синтетические растворители;
бензин;
жидкости, предназначенные для промывки карбюраторов на основе кетонов/ацетона;
эфиры, а также составы на их основе.

Чистка ДМРВ

Кроме этого, категорически не допускается очищать датчик расхода воздуха с помощью механических средств — ватных палочек, тряпочек либо продувкой сжатым воздухом. Любой из этих методов приведет к моментальному выходу устройства из строя без возможности его дальнейшего ремонта.

Признаки неисправности

Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.

В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:

обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
возрастает расход топлива и ухудшается динамика автомобиля;
высвечивается контрольная лампочка и появляется возможность считать код ошибки.

Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.
