Как определить какая подушка двигателя вышла из строя

Виды и типы подушек двигателя

Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если ДВС жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки. Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться. Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

Подушка (опора двигателя) – деталь, которая служит для фиксации силового агрегата, предотвращает его смещение и гасит вибрации во время работы. По своей сути это самая настоящая прокладка, только довольно большого размера. Она помещается между двигателем и корпусом авто, то есть крепится как к силовому агрегату, так и к самому кузову. Количество подушек зависит от марки и модели автомобиля, их бывает от трех до пяти.

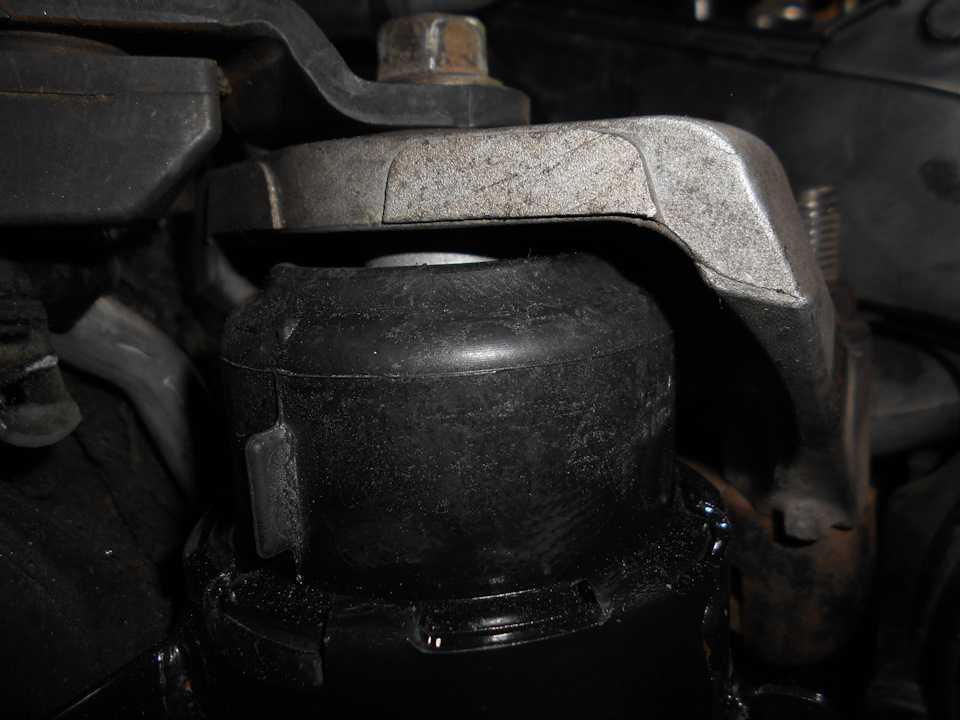

Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

Иногда вместо резины используется полиуретан, который отличается большей износостойкостью. В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.

Гидроопоры бывают разные:

• С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
• С механическим управлением. Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована. Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

Как Определить Неисправность Подушки Двигателя

Подушки являются моторными признаками неисправности

Подвеска двигателя (опора двигателя) предназначена для подавления вибраций и вибраций кузова автомобиля. Так что, если бы не было подушек? Все чувствовали бы в машине, как будто они летят на древнем самолете или хуже.

Что такое подушка двигатель

Подушка двигателя по своей сути является прокладкой между силовым блоком и элементами кузова. На старых российских автомобилях сам продукт был простым. кусок прочной резины с крепежными деталями на двух противоположных сторонах. Ну а в основном задний привод был автомобилем, передний привод появился только на ВАЗ-2108 в 1985 году.

Современные опоры двигателя могут быть резинометаллическими и гидравлическими. Однако гидравлические колодки используются нечасто, а главное на дорогих автомобилях.

Обычно весь переднеприводный блок устанавливается на 4 или 5 ножек: две ножки находятся на коробке, а две. три на двигателе. Двигатель и коробка агрессивно связаны.

Стандартные опоры двигателя:

• — правая подушка (на передней правой стороне тела, обычно прикрепленная сверху);
• — передняя подушка (в основном прикреплена к передней опоре двигателя, расположенной внизу);
• — задняя подушка (прикреплена к поддону или к переднему подрамнику, также расположенному ниже).

Задняя опора двигателя может отсутствовать. Подушка коробки передач является общей опорой, она просто крепится близко к задней части двигателя.

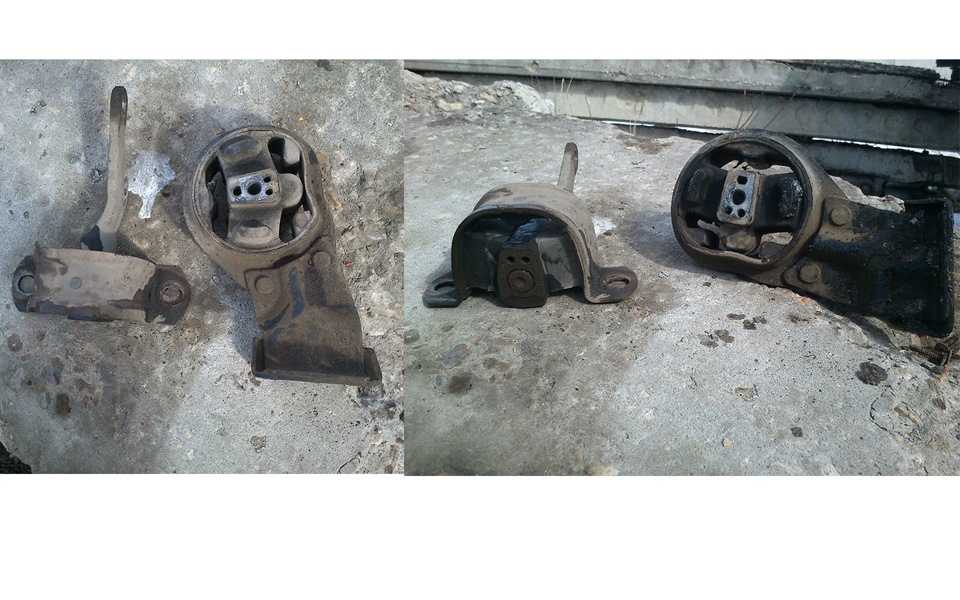

Резино-металлические подшипники конструктивно выполнены в различных формах. Это может быть металлический или дюралюминиевый цилиндр с бесшумным резиновым блоком внутри, дюралюминиевая «лапа» с резиновой прокладкой.

подписать неисправность

опорыдвигатель почувствуй свою правдупроверить и не путать такой звук.

Сбои Подвеска двигателя

В процессе использования автомобиль выходит из строя по разным причинам. Наиболее распространенным недостатком является поломка резиновой составляющей изделия. Хотя такие детали служат долго (до 100 км), из-за их максимальной нагрузки их резина не выдерживает и не ломается. В частности, большие нагрузки возникают при запуске автомобиля и при торможении. Если водитель машины любит скоростное вождение с резким запасом на старте, то Подвеска двигателя это не будет длиться долго.

Резина на подставке имеет тенденцию высыхать и теряет эластичность. Бывает, что когда вы наталкиваетесь на препятствие, скоба из дюралюминия снимается. Если моторное масло попадет на резиновый блок подушки, резина съест масло, подшипник выйдет из строя раньше. Антифриз и тормозная жидкость также негативно влияют на подушку. В любом случае, работать с машиной с неисправной подвеской двигателя будет неудобно, и время от времени это будет опасно.

Симптомы отказа подвески двигателя:

• — при запуске и торможении перед автомобилем возникают щелчки и стуки;
• — движение вместе с неровностями на передней части тела;
• — была вибрация;
• — при движении по неровной дороге рычаг коробки передач возвращается.

в качестве обнаружить неисправность Подушки поддержки двигателя

Конечно, существуют специальные стенды для диагностики подвески, но это не всегда возможно. Вы можете попытаться найти неисправность без помощи других.

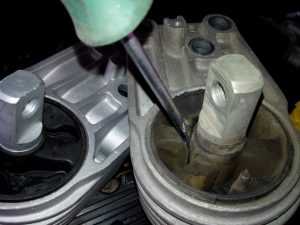

Во-первых, вам необходимо открыть капот автомобиля и внимательно осмотреть все опоры двигателя, которые доступны для внешнего осмотра. Сильные слезы и повреждения будут очевидны сразу. Для лучшего обзора всех опор, особенно нижних, вам понадобится автомобильный подъемник или смотровое отверстие.

Осмотр и диагностика опор двигателя лучше всего проводить вместе. Один разведчик перемещает поддержку и другие внимательно следит, если есть какие-либо перерывы в резиновой части при перемещении блока поддержки. Такой диагноз обычно почти полностью неисправен.

Нетрудно изменить сопротивление двигателя в целом, верхнюю подушку можно менять, не открывая и не поднимая, но домкрат будет очень необходим. При замене нижних опор потребуется остановка. Дело в том, что когда подушка снята, двигатель теряет опору и движется вниз. Чтобы установить последнюю часть, нужно отнести ее на место. Это где вам нужен акцент или домкрат. Опять же, для двоих гораздо удобнее выполнять такую ​​операцию вместе, имея некоторый опыт, который можно обойтись без стресса.

Post Views: 3

Способы диагностики

Признаки износа подушек двигателя

1. Вибрация двигателя на холостом ходу.
2. Посторонние стуки во время движения, ощущающиеся в подкапотном пространстве или под коробкой передач.
3. Рывки при динамичном разгоне авто.
4. Стуки в моторном отсеке во время запуска или остановки двигателя.
5. Затруднённое переключение передач.

На авто, имеющих гидравлические опоры, кроме того, может ухудшиться динамика разгона.Визуально неисправные подушки можно определить по расслоению и разрывам резиновых демпферов или поломке алюминиевых кронштейнов. Опытный специалист также может на глаз определить просевшую подушку по тому, насколько сильно деформирован её демпфер.

Разновидности подушек

Несмотря на разнообразие вариантов исполнения, общее назначение подушек – играть роль подвески двигателя, т.е. гасить вибрации и колебания силового агрегата. Роль демпфера двигателя обычно играет резина (иногда во взаимодействии с гидравлическими свойствами масла), поглощающая толчки и вибрацию, не допуская при этом смещения силового агрегата.

В качестве примера можно взять опору мотора на «Ниве». Она представляет собой резиновый цилиндр с приваренными к нему пластинами с резьбовыми шпильками. Левая и правая опоры двигателя абсолютно одинаковы, третья, поддерживающая коробку переключения передач, имеет несколько иной вид и устанавливается на перекладине, закрепленной на днище автомобиля.

Размеры опор и точки их крепления рассчитаны таким образом, чтобы предотвращать смещения силового агрегата, при этом вес двигателя сдавливает подушку, и распределяется так, что разрыв резины вследствие её деформации сдвига практически исключается.Сходным образом двигатель, расположенный также продольно оси автомобиля, устанавливался на «Волгах».

Но при поперечном расположении двигателя уравновесить его несколько сложнее, в силу конструкции силового агрегата в целом. Поэтому опоры чаще всего приобретают вид рычагов подвески, в качестве демпфера двигателя имеющими сайлентблоки, как на дополнительных опорах ВАЗ 2112:Такая конструкция опор также иногда вызвана необходимостью поддержки наиболее удалённых от кузова точек двигателей, которые после модернизации приобрели большую массу.

Применение дополнительных опор позволяет устанавливать более тяжёлые моторы без значительных изменений конструкции автомобиля.Наиболее типичным для сравнительно небольших силовых агрегатов является способ их «подвешивания», как на 2108 -09.Двигатель в сборе с КПП имеет три точки крепления:

• левая опора двигателя;
• задняя (нижняя) опора двигателя.

Как работают опорные подушки двигателя

Подушки работают аналогично сайлентблокам рычагов подвески, то есть на скручивание резины. Поэтому на автомобилях, эксплуатируемых преимущественно на плохих дорогах, т.к. такие опоры оказываются ненадёжными – резина расслаивается.Более компактные авто, имеющие сравнительно тяжёлые (по отношению к общей массе машины), подвешиваются несколько иначе – резиновый демпфер в них работает на сжатие-растяжение, что увеличивает срок его службы.

Гидравлические (или гидромеханические) подушки двигателя отличаются от обычных тем, что имеют переменную жёсткость. Достигается это за счёт отбора разрежения от двигателя. При достижении определённого числа оборотов клапан, разделяющий камеры опоры, закрывается.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

В результате жидкость (антифриз), до того перетекавшая из камеры в камеру, начинает играть роль упругого элемента. Внешне такие опоры отличаются, главным образом, наличием штуцера для подключения вакуумного шланга и тросика.Такие подушки предназначаются для гашения вибраций от мотора, основная масса которого «лежит» на других опорах.

Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились. Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры – пни из дерева, поддоны, покрышки.

Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.

Снятие и установка

Если посмотреть в суть вопроса, то самостоятельно заменить подушки двигателя можно даже при базовых слесарных навыках. Краткое описание процесса:

• устанавливаем противооткатные упоры, желательно снять «-» АКБ, если работы будут происходить вблизи стартера;
• демонтируем элементы, которые закрывают доступ к крепежу;
• через небольшую доску либо плотную резину создайте упор под двигателем или КПП вблизи подушки, которую необходимо заменить. Устанавливать домкрат нужно под стенку поддона, дабы избежать вмятин. Не нужно создавать большое усилие, так как домкрат будет служить лишь точкой опоры. Для моторов и КПП с пластиковыми поддонами упор необходимо найти на корпусе коробки или блоке двигателя;
• откручиваем крепежные болты и гайки. Если после откручивания гайки оказывается, что болт прикипел и не выходит от руки, подденьте его небольшим рычагом. Если вы открутили весь крепеж опоры, а она не выходит, попробуйте немного опустить или поднять двигатель домкратом. Есть вероятность, что мотор, немного перекосившись, зажал подушку;
• установка новой опоры и сборка осуществляется в обратном порядке. Как и при снятии, для того чтобы установить опору, возможно, придется корректировать положение двигателя домкратом.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

• резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;
• гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

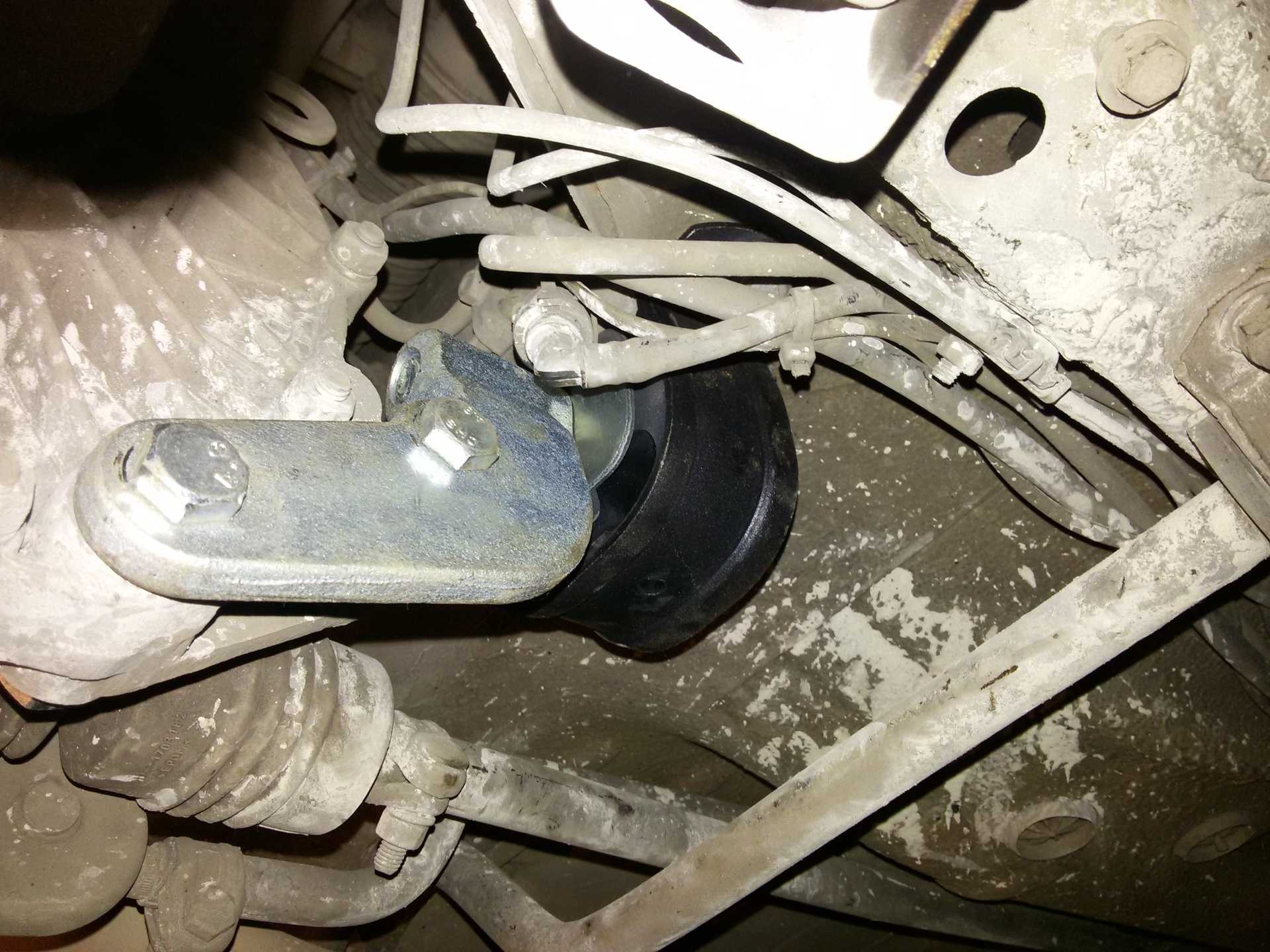

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля

Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге

Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
7. Остается извлечь поврежденный элемент и заменить его на новый.
8. Сборка выполняется строго в обратной последовательности.

«Форд»

Вибрации на кузове автомобиля на холостых оборотах и в процессе движения говорят о том, что вышли из строя или повреждены подушки двигателя. Признаки неисправности («Форд Фокус 2» в том числе) могут быть и другими. На автомобилях «Форд Фокус» используется две опоры.

Правая — гидравлическая, левая – опора коробки передач. В случае повреждений рекомендуется выполнять замену обоих элементов. Естественно, можно заменить только поврежденную и вибрации пройдут, однако новая опора будет подвергаться значительно большим нагрузкам и выйдет из строя гораздо раньше своего срока. В качестве замены стоит приобретать оригинальные детали. Недорогие аналоги служат менее 20 тысяч километров.

Подушка двигателя: на что влияет и как устроена

На разных отечественных и иностранных автомобилях до 80-х годов опора двигателя фактически представляла собой плотную резину, которая прикручивалась к двигателю и кузову. Такое решение повсеместно использовалось на автомобилях, которые в то время были в подавляющем большинстве с задним приводом. При этом простые опоры неплохо справлялись со своими задачами.

Однако в дальнейшем кузова стали легче, уменьшилась толщина стали, изменились требования к пассивной безопасности и т.д. В результате подушки превратились в более сложное изделие из металла и резины. На элитных моделях авто появились гидравлические опоры двигателя, которые способны обеспечить максимум комфорта по сравнению с другими аналогами.

Итак, двигатель современного легкового автомобиля с приводом на передние колеса зачастую крепится на 4 или 5 опор. Как правило, две подушки расположены на КПП, остальные крепятся к силовому агрегату. Сам двигатель и коробка имеют жесткое соединение.

Что касается ДВС, принято выделять правую подушку, а также переднюю и заднюю. Правая подушка двигателя закреплена на переднем правом лонжероне. Такая опора располагается сверху. Передняя подушка двигателя зачастую крепится к передней балке, расположена снизу. Задняя подушка также находится внизу, может быть прикреплена к днищу или к подрамнику. Кстати, на многих моделях задняя опора конструктивно отсутствует.

Если говорить о конструкции, резинометаллические опоры двигателя могут отличаться по форме и материалам изготовления, однако зачастую в основе лежит металлический цилиндр, в который впрессован сайлент-блок.

Основной задачей является надежная, но не жесткая фиксация ДВС, при этом подушка одновременно поглощает вибрации и гасит возникающие колебания. В результате улучшается управляемость ТС, сам двигатель получается менее вибронагруженным, от вибраций в меньшей степени страдает навесное оборудование, колебания не сильно передаются на кузов автомобиля и т.д.

Самостоятельная замена подушек

В зависимости от типа и модели автомобиля, приобретите новую подушку. Если ваш авто является ходовой отечественной моделью, достаточно зайти в ближайший к вам специализированный авто магазин. А вот если машина является раритетной или эксклюзивной, то к покупке стоит отнестись более скрупулезно, для этого лучше изначально снять деталь. И уже с примером подушки вышедшей из строя отправится в магазин, ну или на авто разбор.

Подскажите пожалуйста, как проверить опоры (подушки) двигателя. Имеется сильная вибрация, специалисты в нашем городе сказали, что проблема может быть в подушках двигателя и коробки. Возникает вопрос, можно ли их как-то проверить, или только снимать и смотреть?

Алексей

Здравствуйте, Алексей!

На самом деле, причин для вибрации может быть много, но если уж так сильно хочется проверить подушки двигателя, то мы расскажем Вам, как это сделать правильно.

Для нормальной проверки Вам понадобится «соучастник» мероприятия, фонарик, и некоторая доля смелости. Порядок проверки следующий:

ВНИМАНИЕ! ДАЛЬНЕЙШИЕ ДЕСТВИЯ ВЫПОЛНЯЮТСЯ НА СОБСТВЕННЫЙ СТРАХ И РИСК. ХОНДАВОДАМ.РУ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ТРАВМЫ, ПОЛУЧЕННЫЕ В РЕЗУЛЬТАТЕ НИЖЕОПИСАННЫХ ДЕЙСТВИЙ!. 1

Помощник садится за руль, заводит автомобиль, ОБЯЗАТЕЛЬНО ставит автомобиль на стояночный тормоз

1. Помощник садится за руль, заводит автомобиль, ОБЯЗАТЕЛЬНО ставит автомобиль на стояночный тормоз.

2. Помощник левой ногой до упора выжимает педаль тормоза и переключает положение селектора АКПП в положение «D».

3. Не отпуская левую ногу (тормоз), правой ногой, помощник нажимает на газ в режиме «нажал-бросил» с интервалом действия по полсекунды. Полное действие должно завершаться за секунду. Таким образом совершается раскачка двигателя, и его «забрасывает» в сторону салона.

В этот момент Вы должны находиться под капотом, и разглядывать состояние опор. В этом положении видно боковые подушки двигателя и переднюю подушку. Задняя в таком режиме проверки не видна.

Для того, чтобы проверить заднюю опору двигателя, необходимо переключить селектор в положение «R» и повторить все действия, описанные выше.

Критерий проверки очень простой, — амплитуда работы «мертвой» подушки двигателя будет существенно отличаться от целой опоры. Кроме того, в таком режиме хорошо видно рваные опоры.

Большая просьба — будьте осторожны при проведении данной проверки. От человека, сидящего за рулем, полностью зависит Ваше здоровье и жизнь.
