Замена салонного фильтра: где находится, как поменять, подробно

Сроки замены салонного фильтра и как его выбрать

В наше время большинство салонных фильтров для автомобиля делятся на две простые (пылезащитные) СФ и угольные СФ.

Пылезащитные СФ, как правило, состоят из одного слоя бумажной или тканевой фильтрующей мембраны, пропитанной специальным составом, позволяющим задерживать более мелкие частицы. Такие фильтрующие элементы не спасают от неприятных запахов и токсичных веществ, однако предохраняют водителя и пассажиров от попадания в салон мелкого мусора и частиц пыли.

Угольные фильтры — более дорогие и продвинутые элементы, по сравнению с простыми. Их назначение: полная очистка поступающего в салон воздуха от пыли, газов и неприятных запахов. В основном, это обеспечивается за счет многослойной структуры мембраны, где помимо простых пылезащитных слоев используются слои с гранулами активированного угля. Активированный уголь всасывает молекулы распыленных в воздухе веществ за счет своих свойств адсорбента.

Замена салонного фильтра на Пежо Партнер Типи, согласно регламенту производителя, проводится каждые 10 или 15 тыс. км пробега. Эти данные, однако, получены инженерами при построении математической модели с идеальными условиями. В реальности менять фильтрующий элемент салона рекомендуется по мере его износа, который, в свою очередь, зависит от эксплуатационной среды.

Большинство водителей со стажем рекомендуют проводить замену как минимум два раза в год: осенью, когда увеличивается количество осадков и опадают листья, и весной, во время цветения растений. Эти два периода наиболее опасны как для аллергиков, так и для системы вентиляции автомобиля.

В случае чрезмерного загрязнения фильтра и вентиляционных трубок, в них начинается образование грибков и бактерий, которые, при разрыве фильтрующей мембраны, попадут в салон вместе с уличным неочищенным воздухом.

Основными признаками необходимости замены фильтра, помимо его явного загрязнения или повреждения, обнаруженном при визуальном осмотре, являются:

повышение уровня влажности в салоне, запотевание окон;
появление неприятных запахов, в особенности запаха сырости;
падение давления воздуха из печки и кондиционера.

Поскольку эти признаки начинают проявляться постепенно, их появление может ускользнуть от внимания. По этой причине рекомендуется с периодичностью в 1 — 2 месяца проводить визуальный осмотр элемента фильтрации салона.

Подготовка к замене и необходимые инструменты

Замену салонного фильтра в Пежо Партнер можно выполнить в несколько простых шагов. Для этого понадобиться два новых фильтрующих элемента и отвертка с плоским лезвием (или любой другой инструмент с плоским не острым лезвием).

Процесс замены салонного фильтра

Находится деталь под ящиком бардачка. Наиболее простой способ замены, без необходимости разборки половины торпедо, состоит из следующих шагов:

Снимите нижнюю защитную панель, находящуюся под бардачком. Для этого подденьте крепежные клипсы отверткой или другим инструментом и вытащите их.
Защитная крышка бокса фильтров находится слева, возле воздухопровода. Подденьте ее снизу и отщелкните, для того чтобы снять.
В боксе находятся два фильтрующих элемента: один сверху, другой снизу. Вытащите их из бокса, начиная с верхнего.
Пропылесосьте посадочное место фильтров и протрите тряпкой, чтобы избавиться от пыли и мусора, залетевших в воздуховод за время эксплуатации авто.
Установите новые элементы. Изображенная на них стрелка должна быть направлена в сторону салона.
Смонтируйте назад крышку и панель.

Как заменить воздушный фильтр в автомобиле Ситроен С4?

Несмотря на свой достаточно скромный вид воздушному фильтру отводится исключительно значимая роль в обеспечении четкой и долговечной работы системы двигателя

Поэтому его своевременной замене необходимо уделять особое внимание

Сама по себе замена воздушного фильтра Ситроен С4 несложна и может быть выполнена самостоятельно, но для начала давайте разберемся, какую именно работу он выполняет.

Если фильтр старый, изношенный и грязный, то мотор не сможет работать четко и развить полную мощность. Нефильтрованный воздух не должен никоим образом поступать в цилиндры двигателя автомобиля Ситроен С4.

Одно дело, если вы мчитесь по хорошей дороге, где-то в лесу с чистейшим воздухом – тогда воздушный барьер будет минимально нагружен.

Но, если вы находитесь на дороге в большом городе, где атмосфера сильно загазована, то фильтр работает на пределе своих сил, задерживая микроскопические частички грязи и пыли. Данные частицы, при сгорании будут образовывать нагар, который значительно снизит КПД двигателя, а их твердыми краями вполне могут быть повреждены стенки цилиндров и поршней, что вызовет их преждевременный износ.

Фильтр автомобиля Ситроен С4

Сегодня фильтры для Ситроен С4 могут изготовляться из самых разных материалов. К примеру, из бумаги, которая пропитывается особым адсорбирующим составом. Между волокнами этой бумаги есть поры и посредством их благополучно проходят воздушные молекулы. В то же время, задерживаются и отфильтровываются намного более крупные грязе-пылевые молекулы.

Инструкция с поэтапными шагами

От аккумуляторной батареи отсоединяем клему.
Отсоединяем патрубок подачи воздуха.
Снимаем кожух аккумуляторной батареи аккуратно, чтобы не повредить провода. На кожухе предусмотрены защёлки. С ними также нужно быть очень осторожным.
При помощи головки на 10 и удлинителя выворачиваем крепление батареи. Смотрим, чтобы болт не упал.
Выворачивание крепления аккумулятора
Отстегиваем следующую клемму так же, как и предыдущую.
Снимаем аккумулятор.
Нажимаем на скобу и снимаем патрубок.
Отворачиваем хомут с помощью плоской отвёртки.
Отворачиваем винты бачка с тормозной жидкостью с помощью отвёртки-звёздочки.
Отворачиваем оставшийся болт с помощью ключа на 10.
Откручивание болта
Освобождаем бачок, отведя его немножко на себя и в сторону.
Извлекаем сам воздушный фильтр.
Крестовой отверткой откручиваем 6 болтов на корпусе.
Ставим новый фильтр. Он должен стать плотно.
Собираем корпус. Основное – не спутать. Патрубок должен быть поставлен в сторону движения, а второй – к коллектору.
Закручиваем саморезы.
Остальное все собирается в обратной последовательности.

Все достаточно просто и если вы внимательно прочитаете статью, то сможете выполнить замену фильтра на Ситроен С4 быстро и качественно, при этом сэкономив деньги.

Меняем салонный фильтр Citroen Berlingo

Помимо защиты здоровья пассажиров, салонный фильтр помогает значительно продлить срок эксплуатации системы вентиляции. Задерживая крупные частицы пыли, салонный фильтр Ситроен Берлинго не позволяет ей пагубно воздействовать на движущие механизмы системы кондиционирования, которые из-за этого быстрее изнашиваются и скрипят.

На данный момент в Citroen Berlingo могут применяться однослойные и многослойные салонные фильтры:

Однослойный фильтр – состоит из плотной ткани и является самым простым устройством для очистки воздуха. Преимуществом использования подобных конструкций является их дешевизна, а к недостаткам стоит отнести низкое качество фильтрации.
Многослойные фильтры – состоят из нескольких элементов, между которыми помещается активированный уголь. Именно использование микрофибры совместно со специальной угольной тканью позволяет добиться максимальной очистки проходящего воздуха. К недостаткам подобных элементов стоит отнести их высокое динамическое сопротивления входящему потоку, что повышает нагрузку на систему вентиляции.

Замена салонного фильтра в Ситроен Берлинго процедура, которая под силу каждому. Его замена осуществляется не реже, чем каждые 10-15 тыс. км пробега. Загрязненность и потребность в замене определяется визуально, то есть по фактическому состоянию. Для того чтобы сэкономить на обслуживании автомобиля, заменить салонный фильтр в Citroen Berlingo можно самостоятельно, это занимает 5-10 минут.

Старый, отработавший салонный фильтр Ситроена Берлинго нельзя стирать, промывать и обработать для его повторного использования. Только замена на новый фильтрующий элемент даст гарантию экологической безопасности и чистоты в салоне Citroen Berlingo. Когда старый не на что заменить, то можно его просто вытряхнуть и вернуть на место.

В случае, если фильтр был долгое время забит, в салоне тепло и влажно, то болезнетворные бактерии, грибки, плесень достаточно быстро распространяются по системе вентиляции и кондиционирования Citroen Berlingo. При этом кроме замены салонного фильтра в Ситроен Берлинго потребуется обеззараживание и дезинфекция кондиционера автомобиля с помощью спецсредств (аэрозоля или пены).

Такой неприятный запах в любом случае связан с влагой в салоне, поэтому следует проверить то, не засорилось ли дренажное отверстие?

Для замены салонного фильтра Ситроена Берлинго потребуется:

Знать точное место установки фильтра.
Знать положение фильтра относительно направления потока воздуха.
Тип салонного фильтра Citroen Berlingo – неоригинальный фильтр в некоторых случаях может несколько отличаться оттого, что описан в технической документации.

При замене салонного фильтра в Ситроен Берлинго очень важно задать правильное положение относительно направления потока воздуха. Требуемое направление потока воздуха указано стрелкой на самом салонном фильтре с надписью «AIR FLOW»

Салонный фильтр вставляется в специальную кассету.

Признаки для замены салонного фильтра Citroen Berlingo:

Пыль при включении вентиляции;
Неприятный запах в салоне;
Слабо дует печка;
В салоне в дождь и сырую погоду держится влажность, а окна постоянно запотевают.

1. Неприятный запах в салоне Ситроена Берлинго образовывается вследствие повышенной влажности, из-за забитого салонного фильтра. Это создает благоприятную среды для размножения микробов — отсюда запах.

2. Если салонный фильтр Ситроена Berlingo забит грязью и пылью, то он будет иметь высокое сопротивление входящему потоку воздуха. Как следствие — слабый поток воздуха.

3. Забитый фильтр препятствует кондиционированию Citroen Berlingo. Это может послужить одной из причин запотевания лобового стекла в дождь и сырую погоду.

Технические характеристики

В настоящее время новый Citroen Berlingo имеет самое современное техническое оснащение, благодаря которому обеспечивается максимальный комфорт, удобство и безопасность эксплуатация автомобиля.

Автомобиль также укомплектован рулевым управлением по типу «шестерня-рейка» с функцией гидравлического или электрического усилителя. Отдельно следует сказать о системе трансформации салона, благодаря чему Citroёn Berlingo Multispace является очень популярным среди автомобилистов.

В зависимости от целей и задач автомобиля можно использовать как грузовой фургон, мобильный дом для путешествий или же семейный вэн. Чтобы получить стол для пикника внутри салона, достаточно опустить спинку переднего сиденья в заднем ряду. Большой багажник дает возможность перевозить самые большие грузы, включая холодильники и велосипеды.

Двигатель и трансмиссия

Новый Citroen Berlingo представлен в нескольких модификациях, где можно выделить бензиновый ДВС с системой VVT мощностью 115 л.с., объемом 1587 см³, а также дизельный мотор HDi 90 л.с., объемом в 1560 см³. Мощность силовых агрегатов является достаточной для того, чтобы уверенно разгоняться и иметь хорошую динамику даже в случае полной загруженности.

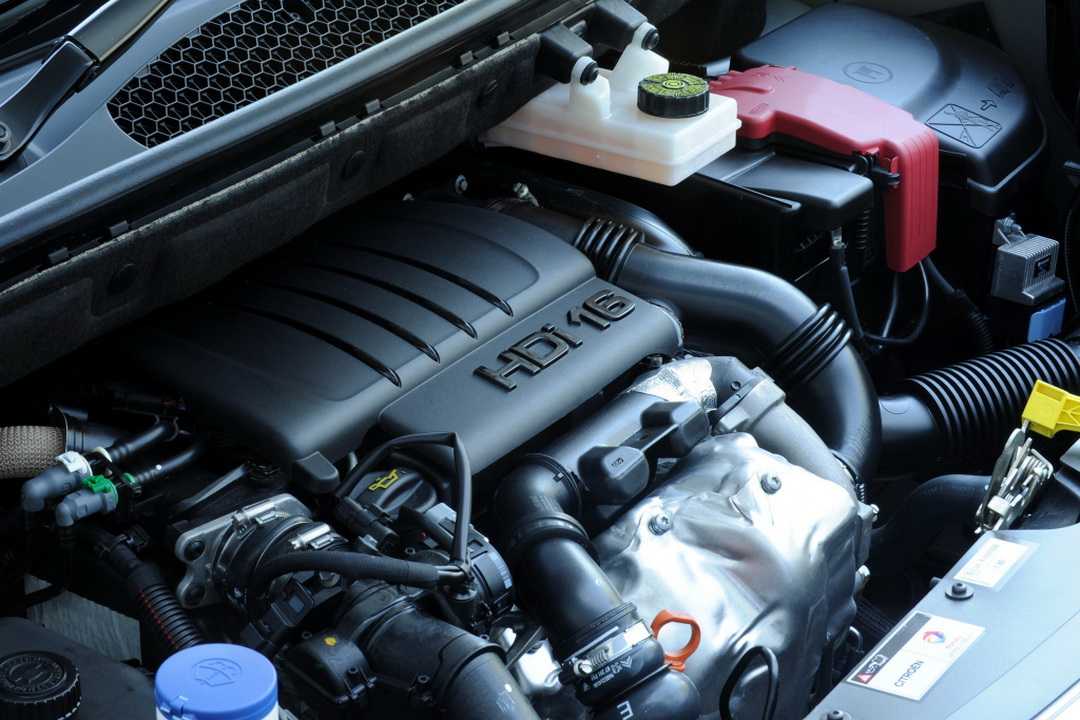

Дизели PSA 1.6 HDi, независимо от варианта, считаются лучшими в мире по надёжности, ресурсу и экономичности

При этом расход топлива составляет в диапазоне от 5,3 до 8,8 л/100 км, в зависимости от режима (трасса, город, смешанный режим), что наделяет автомобиль высокой экономичностью.

Citroen Berlingo укомплектовывается, как механической (MT5), так и автоматической (Aisin AT6). коробкой передач.

Разгон до 100 км/ч с МККП осуществляется за 12,6 секунд. А вот Ситроен Берлинго с АКПП разгоняется за 13,6 секунд. Максимальная скорость автомобиля при этом достигает 170 км/ч.

Подвеска и ходовые качества

Клиренс авто достигает 18 см, что обеспечивает уверенное преодоление ям и выбоин, что важно при передвижении в условиях плохого дорожного покрытия. Передняя подвеска типа МакФерсон, сумевшая положительно себя зарекомендовать и на других автомобилях марки Citroen

В нее входят такие элементы, как амортизационная стойка, поворотный кулак, шаровая опора, вал привода колеса, ШРУС, а также стабилизатор поперечной устойчивости.

Особенности эксплуатации

В целом коммерческий автомобиль Citroёn Berlingo Multispace отлично подходит для эксплуатации как в городской среде, так и за городом, что говорит об универсальности его практической эксплуатации. Сдвижные задние двери дают возможность производить посадку пассажиров быстро и безопасно. Багажник открывается очень широко при помощи двух независимых дверей, причем ровная линия дна багажного отсека обеспечивает удобную погрузку крупных вещей и предметов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена салонного фильтра Nissan Qashqai J10

Владельцы автомобилей Ниссан Кашкай, если они самостоятельно планируют менять салонный фильтр, должны знать, где он находится, и как правильно выполнять замену.

Сначала рассмотрим алгоритм действий для версии J11, а потом для J11.

Где расположен

Салонный фильтр Nissan Qashqai J10 находится под приборной панелью с водительской стороны возле педали акселератора.

Из-за такого размещения поменять изделие не так просто, ведь приходится снимать педальный блок. Если этого не сделать высок риск деформации фильтрующего элемента. В этом и заключается основная сложность.

Выбор салонного фильтра J10

Завод-изготовитель рекомендует установку салонного фильтра с артикулом 27277-EN000.

Производителем является компания AMC Filter, которая занимается изготовлением таких изделий для автомобилей Ниссан.

В качестве непосредственного аналога можно использовать изделие с артикулом NC2013.

Второй оригинал, но с угольным наполнением — 27277-EN025.

Воздушный фильтр изготовлен производителем Js Asakashi. В качестве аналога применяется AC207C.

Допускается применение модели Nissan Rogue под номером 999M1-VS007.

Размеры салонного фильтра для Nissan Qashqai J10:

длина — 26.5 см;
ширина — 19 см;
высота — 2 см.

Аналоги

В качестве аналогов можно использовать другие варианты, которые сведем в таблицу.

Тип	Производитель	Номер	Особенности	Размеры, ДхШхВ, мм
Угольный	MANN-FILTER	CUК 1936	Три слоя напыления, качество	265х190х20
BIG FILTER	GB-9940/C	Низкая стоимость	290х200х60
Цитрон	TSN 9.7.372	Оптимальность с позиции цены и качества	265х191х20
Обычный	MANN-FILTER	CU 1936	Качество, синтетическая структура	265х190х20
Цитрон 3.2	TSN 9.7.371	Небольшая стоимость	265х191х20
BIG FILTER	GB-9940	Оптимальная цена-качество	290х200х60

Какой лучше использовать

Наиболее предпочтительной является продукция Mann-Filter: обычный CU-1936 или угольный CUK-1936. Преимущество — хорошее качество сборки и цена.

Если говорить с позиции завода-изготовителя, единственно верное решение — установка оригинального фильтра, который рекомендуются компанией для Nissan Qashqai (оригинальный OEM27277-EN025). В таком случае можно быть уверенным в качестве и соответствии размеров.

2-е поколение

Блоки под капотом

Главный блок с предохранителями и реле

Общая схема

Описание

Предохранители

F1 20A Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятора
F2 15A звуковая сигнализация
F3 10A передний и задний стеклоомыватели
F4 20A Омыватели фар
F5 15A + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4
F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса
F7 10A контактный датчик торможения – концевой выключатель педали сцепления
F8 25A обмотка стартера
F9 10A после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар
F10 30A управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6
F11 40A включение реле нагнетательного вентилятора
F12 30A управление малой и большой скоростью переднего стеклоочистителя
F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
F14 30A управление насосом рекуперации температуры отработавших газов
F15 10A правая фара дальнего света
F16 10A левая фара дальнего света
F17 15A левая фара ближнего света
F18 15A правая фара ближнего света
F19 15A Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
F20 10A датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

R1 главное реле компьютера управления двигателем
R2 реле силовой цепи компьютера управления двигателем
R3 реле системы подачи воздуха
R4 реле очистителя ветрового стекла
R5 реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя
R6 реле распределителя + после контакта
R7 реле вентилятора системы кондиционирования
R8 реле стартера
R9 реле переднего стеклоомывателя
R10 реле заднего стеклоомывателя
R11 реле омывателя фар
R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Citroеn Berlingo.

Схема

Назначение

Модуль состояния зарядки – 5А
Диагностический разъем – 15А
Сопротивление выключатели педали тормоза – 15А
–
Питание группы электронасоса усилителя рулевого управления – 80А
Модуль управления предварительным пост-обогревом – 70А
Модуль блокировки защиты 3 реле – 100А
–
–
Простое реле защиты двигателя – 30А

Блоки в салоне

Основные блоки под панелью слева

Общая схема

Назначение предохранителей

15А – Очиститель заднего стекла
–
5А – Подушка безопасности
10А – Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
30А – Стеклоподъемники
30А – Замки
5А – Задний плафон, передний плафон индивидуального освещения, люк в крыше
20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
30А – Розетки 12 В передняя и задняя
15А – Верхняя часть рулевой колонки
15А – Цепь малого тока замка зажигания
15А – Датчик дождя и освещенности, подушка безопасности
5А – Панель приборов
15А – Парктроник, панель управления кондиционером, система громкой связи
30А – Питание системы блокировки замов
–
40А – Подогрев заднего стекла и зеркал

Описание реле

R1 – Реле переднего импульсно стеклоподъемника
R2 – Реле очистителя заднего стекла
R3 – Реле аксессуаров + АСС
R4 – Реле блокировки дверей
R5 – Реле супер блокировки задних дверей
R6 – Реле супер блокировки передних дверей
R7 – Реле пробуждения компьютера
R8 – Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

–
20А – Подогрев сидений
–
15А – Реле складных зеркал заднего вида
15А – Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

15А – реле замка зажигания, опционный генератор
15А – Питание прицепа 12В
15А – Цепь постоянного питания трансформаторов
40А – Аварийные огни

Купить новый или сделать самостоятельно?

Изготовление нового фильтра – достаточно трудоемкий процесс. Нужно купить в магазине фильтр для кухонной вытяжки, а затем вырезать из него фрагмент. Он должен идеально совпадать с размерами старого. Потом этот фрагмент вклеивается в рамку от старого. Используется герметик или термоклей. Получившийся фильтр справится только с пылью.

Для изготовления более эффективного угольного фильтра потребуется обычный синтепоновый фильтр и универсальный угольный. Не забудьте про активированный уголь. Таблетки укладываются между двумя кусками фильтрующего материала.

В Интернете можно найти много вариантов изготовления фильтров своими руками, но на это нужно потратить достаточное количество времени. И не факт, что получится качественное изделие. Готовый фильтр стоит не так дорого, проще купить его в магазине.

Признаки того, что салонный фильтр пора менять

При эксплуатации автомобиля могут появиться симптомы, свидетельствующие о загрязнении фильтрующего элемента и необходимости его замены.

В список основных признаков входит:

появление пыли в салоне, которая заметна глазу;
неприятный запах, выходящий из дефлекторов при включении обдува или без него;
снижение эффективности движения воздуха при включении вентилятора, печки или кондиционера;
проблемы в работе кондиционера или печки;
повышенная влажность внутри и запотевание стекол.

Указанные признаки могут появляться по одному или в комплексе, но всегда свидетельствуют о необходимости замены.

Диагностика и ремонт печки Ситроен Берлинго

Модель Citroen Berlingo относится к сегменту малотоннажных коммерческих автомобилей и является одной из лучших в своем классе. Среди достоинств этого авто — солидная вместительность, достаточно высокий уровень комфорта, хорошие ходовые характеристики и маневренность, а также завидная надежность узлов и агрегатов. При грамотном обслуживании Berlingo не доставляет хлопот владельцу и редко нуждается в сложном ремонте. Одним из немногих слабых мест этого автомобиля специалисты называют отопитель. А ведь от эффективности работы печки напрямую зависит микроклимат в салоне и — как следствие — комфорт водителя во время эксплуатации транспортного средства. Особенно неприятной становится неисправность отопителя в зимний период. Поэтому диагностика и ремонт печки Ситроен Берлинго должны проводиться оперативно — как только неполадки дали о себе знать. Тогда и время вынужденного простоя коммерческого авто будет сведено к минимуму.

К числу распространенных причин срочного ремонта печки следует отнести:

сбои в работе вентилятора;
подтекание антифриза в салоне.

Проблема неисправного вентилятора заключается в том, что этот элемент системы отопления иногда может работать только на четвертой скорости. Зачастую причиной неполадки является перегоревший температурный предохранитель. К этому может привести износ элементов мотора вентилятора или сильное загрязнение салонного фильтра. Другой возможный «диагноз» — отпаивание провода в переключателе. В обоих случаях ремонт печки Ситроен Берлинго будет заключаться в банальной замене неисправной запчасти — но только после проведения углубленной диагностики системы. При этом замене подлежит только сгоревший резистор, а не целая плата, которая отвечает за работу отопителя. Также не стоит исключать вероятность поломки реле системы отопления.

Второе показание к ремонту печки — подтекание антифриза в салоне Berlingo. От этой «болячки» не застрахован ни один автомобиль. Рабочая жидкость может протекать из-за чрезмерного износа резиновых прокладок, находящихся между радиатором и патрубками. Неисправность устраняется просто и быстро — путем замены состарившихся прокладок в комплекте с патрубками.

Работы по ремонту печки Ситроен Берлинго выполняют мастера нашего техцентра. В перечень предоставляемых услуг входит:

очистка радиатора от загрязнений — смол и накипи;
восстановление заклинившего термостата;
устранение течи радиатора отопителя;
замена изношенных деталей печки.

В СеверМоторс качественно обслуживают коммерческие автомобили Citroen, задействуя профессиональное оборудование и специнструмент, а также применяя наиболее эффективные методы диагностики и ремонта. Оперативность выполнения работ обеспечивается за счет высокой квалификации наших мастеров и наличия собственного склада запчастей. Ремонт печки выполняется после обязательной диагностики системы отопления. Во время работ используются сертифицированные расходники, а также строго соблюдаются технологические требования завода-изготовителя.

Все виды ремонта печки Ситроен Берлинго мы сопровождаем гарантией.
