Обзор генераторов электрического тока на велосипед: бутылочные, бесконтактные и динамо-втулки

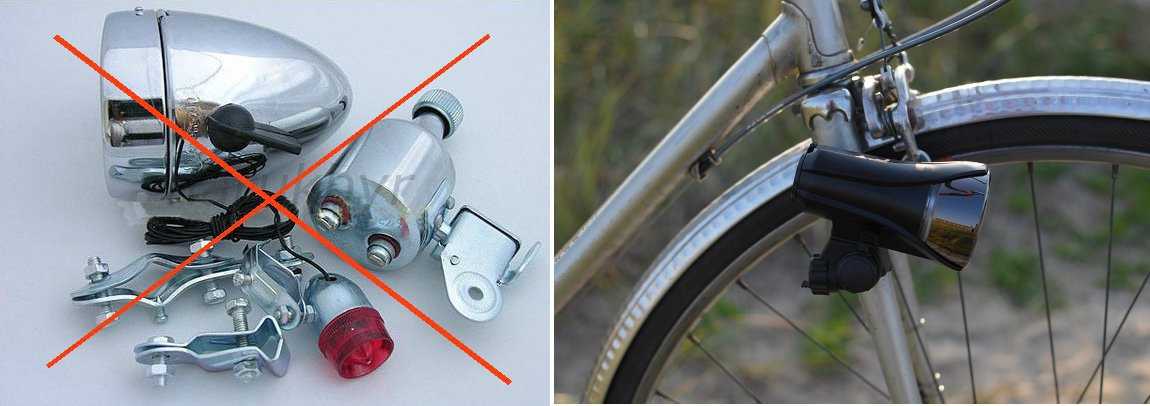

Бутылочный велогенератор: особенности, плюсы и минусы

Познакомимся с другим источником энергии – бутылочным, или «шинным» преобразователем.

Бутылочный электрогенератор – закрытый корпус с вращающимся резиновым роликом снаружи, закрепленный на переднюю вилку. В корпусе находится непосредственно преобразующее устройство – обмотка и магниты. Движение магнитного поля достигается за счет зацепления ролика с покрышкой и прямой передачи на него механической энергии с колеса. Чем выше скорость движения, тем сильнее полярность внутри генератора и больше выдаваемое напряжение.

«Бутылка» боится падений велосипеда

Преимущества «бутылок»:

• возможность отключить за ненадобностью – достаточно отодвинуть ролик вбок;
• легко установить на любой тип велосипеда;
• недорогие в сравнении с втулочными генераторами.

К слабым сторонам относятся:

• весовой перекос: масса порядка 250 г, крепится «бутылка» с одной стороны;
• низкая эффективность в мокрую погоду – ролик проскальзывает по покрышке;
• шум, высокое трение на скоростях;
• износ боковин покрышек;
• долго регулировать наклон и положение.

Отдельно стоит упомянуть кареточный велосипедный генератор. Корпус его закреплен в области педального узла – каретки, под нижними перьями. Вращение магнитному устройству задается роликом, который находится в зацеплении с задним колесом байка. Фиксацию ролика на покрышке обеспечивает зажимная пружина.

Положительные и отрицательные качества динамо втулок

Преимуществами динамо втулок являются:

• бесшумность;
• отсутствие подвижных частей и трения соответственно. Установленный кольцевидный магнит с многими полюсами вращается вокруг катушки без соприкосновения ротора и статора.
• нет необходимости в контроле сцепления, герметизации и других сложностях. Погода не влияет на качество светового потока;
• не изнашивается покрышка;
• такая втулка включается автоматически, на постоянном приводе.
• у динамо втулок, в отличие от «бутылок», велосипедная рама не является «землёй», или частью минусовой цепи. Она изолирована. Поэтому может использоваться как «минус» при навеске другого оборудования.

Недостатки динамо втулок следующие:

• несколько больший вес (за счёт магнитов);
• постоянное подключение такого устройства к фаре приводит к постоянному включению света при движении (для некоторых велосипедистов это является плюсом, так как повышает их видимость и безопасность);
• фара больше нагружается и меньше служит;
• при установке требуется переспицовка колеса, так называемое «динамо колесо». Кроме того, «родные» спицы могут не подойти, так как нужно ставить более короткие. Посмотрите, насколько больше динамо втулка, чем «родная»;
• динамо втулки генерируют переменный ток, его нужно выпрямлять с помощью диодов.

Если сравнивать бутылочные динамки с втулочными, то втулки лучше светят на низкой скорости, за счёт более низкой частоты переменных токов.

В заключение хочется сказать, что при установке такой системы выработки электроэнергии своими руками, как динамка для велосипеда, проще начать с дешёвого «бутылочного» китайского генератора. Во всяком случае, это позволит вам поработать, немного «подкачать» ноги и сердечно-сосудистую систему за счёт дополнительного сопротивления и сэкономить средства и время, так как при установке динамо-втулки придётся переспицевать колесо.

Динамо втулка для велосипеда — это генератор электричества, который встроен в специальную втулку. Впервые динамо втулку разработали в Англии, в компании Sturmey Archer. Сейчас динамо втулки также производят компании Shimano и Schmidt, цены на которые колеблются от 50 до 300 долларов.

Мощность у классической динамо втулки составляет 1,8 Вт, напряжение 6 В. Есть динамо втулки с мощностью 2,4 Вт и 3 Вт. Для эффективного использования, фара по мощности должна подходить к втулке. Например, при применении фары 2,4 Вт с задним фонарём 0,6 Вт на велосипеде с классической динамо втулкой 1, 8 Вт, фара светит тускло.

Благодаря постоянному усовершенствованию технологии изготовления магнитов, динамо втулка для велосипеда становятся все меньше, легче и мощнее.

Параллельно намного более эффективно стали светить источники света с галогеновыми лампами или светодиодами, поэтому современные динамо машины производят во много раз больше света, чем старые классические динамо втулки.

Небольшим недостатком динамо втулок является довольно тяжёлый вес из-за использования магнитов и алюминиевых корпусов. Преимуществ намного больше — они совершенно не шумят, при отсутствии движущихся частей у них практически отсутствует механическое трение.

Работают втулки за счёт многополюсного кольцевого магнита, который находится внутри увеличенного корпуса втулки и вращается вокруг неподвижного якоря (катушки), прикреплённого неподвижно к оси. У динамо втулки низкое сопротивление вращению.

Динамо-машина

Те, кто любит долгие путешествия в местах, где зачастую невозможно зарядить лишний раз фонарь и прочую электронику, предпочитают устанавливать динамо-машины. Устройство, позволяющее не зависеть от розетки и батареек, очень легко сделать своими руками, а пользы от него будет очень много – он избавит от достаточно назойливого вопроса, где может быть заряжена фара в путешествии, и даже ночью будет возможность спокойно передвигаться.

К тому же фонарь на основе динамо-машины может быть установлена и для города. Такой способ зарядки предпочитают те, кто очень не любит частенько менять батарейки или же периодически заряжать аккумуляторы, которые имеют свойство очень быстро садиться в виду того, что современные фары на велосипед обладают достаточно мощными светодиодами, а зачастую и несколькими, которые очень быстро расходуют заряд батареи.

Принцип действия динамо-машины для велосипеда заключён в том, что переменный ток, вырабатываемый динамо-генератором проходит через выпрямитель и питает светодиод в фаре. В таком случае существует вероятность мерцания света на низких скоростях, но эта проблема легко решается установкой сглаживающего конденсатора. Фара на велосипед с динамо генератором будет светить ярким ровным светом.

Существует два типа динамо-машин, за счёт которых питается фара велосипеда:

1. Бутылочная динамо-машина. Она представляет собой небольшой электрогенератор, который крепится на боковой стенке покрышки переднего колеса велосипеда. Такие динамо-машины достаточно удобны, имеют небольшую стоимость и их можно достаточно просто установить своими руками. Недостатки подобного устройства состоят в дополнительном шуме и повышенном сопротивлении при использовании. К тому же, так как принцип работы такой динамо-машины заключается в непосредственном трении о стенку шины велосипеда, то в таком случае это будет способствовать скорому износу покрышки.
2. Динамо-втулка. Она представляет собой динамо-машину, которая внедрена в систему втулки колеса велосипеда. Динамо-втулки считаются довольно надёжным источником энергии, практически не требующим обслуживания, поэтому такие втулки весьма популярны среди любителей велотуризма. К тому же они теперь зачастую идут в оригинальной комплектации туристического велосипеда.

Существует большое количество схем для динамо-машин на велосипед, позволяющие правильно их настроить и тем самым увеличить напряжение, мощность и производительность на низких скоростях данных устройств.

Облако тегов:

динамо на велосипед своими руками

Я сделал этот фрикционный велогенератор для велосипеда, чтобы питать фонарик и задние лампочки. Идею и много информации для этого проекта педального генератора я нашел в интернете.

Недавно я купил велосипед, для того, чтобы ездить на работу и по городу, и решил, что ради безопасности мне нужна подсветка. Мой передний фонарь питался от двух батареек АА, а задняя лампочка от 2 батареек ААА, в инструкции было сказано, что передний свет будет работать 4 часа, а задний — 20 часов в режиме мигания.

Хотя это и неплохие показатели, но все же требуют некоторого внимания, чтобы батарейки не сели в неподходящий момент. Я купил этот байк за его простоту, единственная скорость означает, что я могу просто сесть и поехать, но постоянная замена батарей становится дорогой и усложняет его использование. Добавив динамку для велосипеда, я могу подпитывать батарейки прямо во время езды.

Установка педали велосипеда

Перед тем как устанавливать новую педаль, резьбу оси следует очистить от грязи, протерев чистой тряпкой, а также смазать смазкой. Благодаря таким нехитрым действиям педали смогут плавно стать на место, а их последующее снятие пройдет без особых проблем.

Процесс установки педали:

1. Берем правую педаль и устанавливаем на место, закручивая ее по часовой стрелке. Для начала лучше закручивать руками. Так вы минимизируете риск повреждения резьбы в случае, если педаль встанет не ровно.
2. Берем ключ и сильно затягиваем педаль.
3. Устанавливаем левую педаль, закручивая ее против часовой стрелки.
4. Для того чтобы в процессе езды педали самопроизвольно не откручивались, оба узла нужно хорошо протянуть ключом.

Процесс замены педали велосипеда завершен. Приятных вам поездок!

Если у вас остались вопросы, ознакомьтесь с данным видео-обзором. Он поможет вам лучше понять процесс замены педалей и не допустить ошибок.

Велосипедная динамо-машина и Никола Тесла

Многие изобретения, основанные на действии электричества, обязаны своим созданием одному из самых известных ученых в истории. Генератор велосипеда также был построен им. Не все знают, что устройство, обычно называемое динамо-машиной, на самом деле является генератором. Он работает путем преобразования механической энергии в электрическую. Генерируемое напряжение создается магнием, находящимся внутри статора с обмоткой. При вращении меняется направление магнитного поля, что влияет на электродвижущую силу, позволяющую току течь от устройства к велосипедной фаре.

Первоначально установленная велосипедная динамо-машина была реализована на передней или задней вилке. Это заставляло прилагать больше усилий к педалированию и меняло уровень яркости в зависимости от оборотов. Как работает такая динамо? Их помещают на специальный держатель и перед поездкой прижимают к ободу колеса, чтобы им можно было управлять. Невероятным преимуществом такого решения является его простота и скорость разборки и замены на новую. Недостатком, однако, являются видимые различия яркости ламп в зависимости от скорости движения. В экстремальных случаях быстрое движение вниз по склону может привести к повреждению ламп из-за слишком большой силы тока.

Динамо машина (Велогенератор). Виды и особенности. Работа

Генератором электрической энергии называется устройство, преобразующее химическую, механическую или тепловую энергию в электрический ток. Таким генератором, использующимся на велосипедах для питания задних фонарей и передней фары, является динамо-машина.

Недостатки

• Сложная настройка. Требуется тщательная настройка и регулировка соприкосновения с покрышкой колеса под определенным углом, давлением в шине, высотой. Если велосипед упадет, либо ослабнут фиксирующие винты, генератор может быть поврежден. Неправильно отрегулированное устройство генератора будет издавать много шума, создавать чрезмерное сопротивление, проскальзывать по колесу. Если винты крепления слишком ослабнут, то механизм может сдвинуться с места и попасть в спицы колеса, что приведет к поломке спиц и выходу колеса велосипеда из строя. Некоторые велогенераторы оснащены специальными петлями, предохраняющими их попадание в спицы.
• Для переключения требуется физическое усилие. Чтобы привести в действие генератор, необходимо переместить его корпус до соприкосновения с колесом. Втулочные генераторы могут включаться автоматически или с помощью электроники. Для этого не нужно прикладывать усилия.
• Повышенный шум. При эксплуатации слышен шум в виде жужжания, в то время как динамо-втулки не создают шума.
• Износ шины колеса. Для эксплуатации генератора требуется соприкосновение с шиной, в результате происходит трение и износ покрышки. Если сравнить с динамо-втулкой, то там трение с покрышкой отсутствует.
• Сопротивление движению. Бутылочная динамо-машина оказывает значительно больше сопротивление движению велосипеда, чем втулочная модель. Однако при правильной настройке сопротивление незначительное, а в отключенном виде отсутствует.
• Проскальзывание. При сырой дождливой погоде приводной ролик бутылочного генератора будет скользить по шине колеса, что уменьшает выработку электрического тока и снижает яркость света фары и заднего фонаря. Втулочные генераторы не требуют для работы хорошего сцепления с покрышкой, и не зависят от погоды и других неблагоприятных условий.

Динамо-втулка

Втулочная конструкция велогенератора разработана в Англии, а производится различными фирмами во многих странах. Мощность такой конструкции может достигать 3 ватт при напряжении 6 вольт.

Технологии их изготовления постоянно совершенствуются, размеры конструкции становятся меньше и мощнее.

Современные фары для велосипеда стали излучать более эффективный свет, так как применяются светодиоды и галогенные лампы.

Они функционируют за счет магнита, имеющего множество полюсов, и выполненного в виде кольца. Он находится в корпусе втулки и вращается вокруг неподвижного якоря с катушкой, зафиксированной на оси.

Сопротивление вращению такой конструкции очень незначительное.

Динамо-втулки вырабатывают переменный ток. На малых скоростях вырабатывается больше электричества, по сравнению с бутылочной моделью, за счет низкой частоты тока. Существуют схемы выпрямителей для динамо-машины. Они выполнены по простой схеме моста из четырех диодов.

Динамо-машина втулка вырабатывает низкое напряжение, поэтому при применении кремниевых диодов потери составляют значительную величину – 1,4 вольта. С германиевыми диодами потери снижаются, и составляют всего 0,4 вольта.

Принцип работы динамо-машины

Динамо-машина вырабатывает электрический ток с помощью эффекта электромагнитной индукции. Ротор вращается в магнитном поле, в результате чего в обмотке возникает электрический ток. Концы обмотки ротора подключены к коллектору, выполненному в виде колец. Через них с помощью прижимающихся щеток электрический ток поступает в сеть.

Ток в обмотке имеет максимальное значение, если ротор находится перпендикулярно по отношению к магнитным линиям.  Чем больше угол поворота обмотки, тем ток меньше. Вращение обмотки в магнитном поле изменяет направление тока за один оборот два раза. Поэтому ток называют переменным.

Подобный генератор для постоянного тока изготавливается на этом же принципе. Разница в некоторых деталях. Концы обмотки соединяют не с кольцами, а с полукольцами, которые изолированы друг от друга. При вращении обмотки щетка контактирует поочередно с каждым полукольцом. Поэтому ток, поступающий на щетки, будет иметь только одно направление и будет постоянным.

От: admin

Эта тема закрыта для публикации ответов.

Бесконтактная динамо-машина своими руками

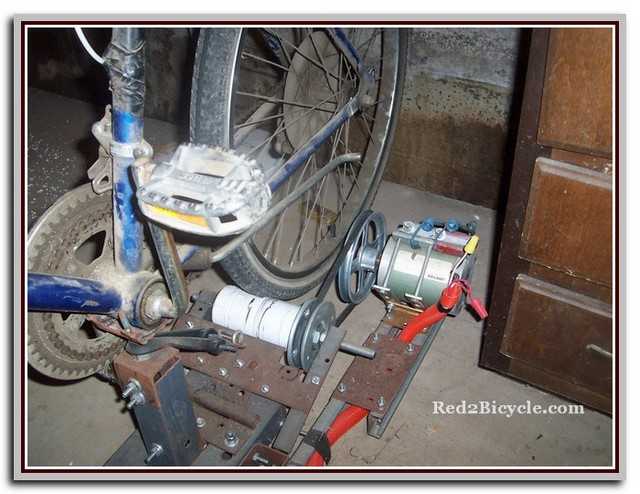

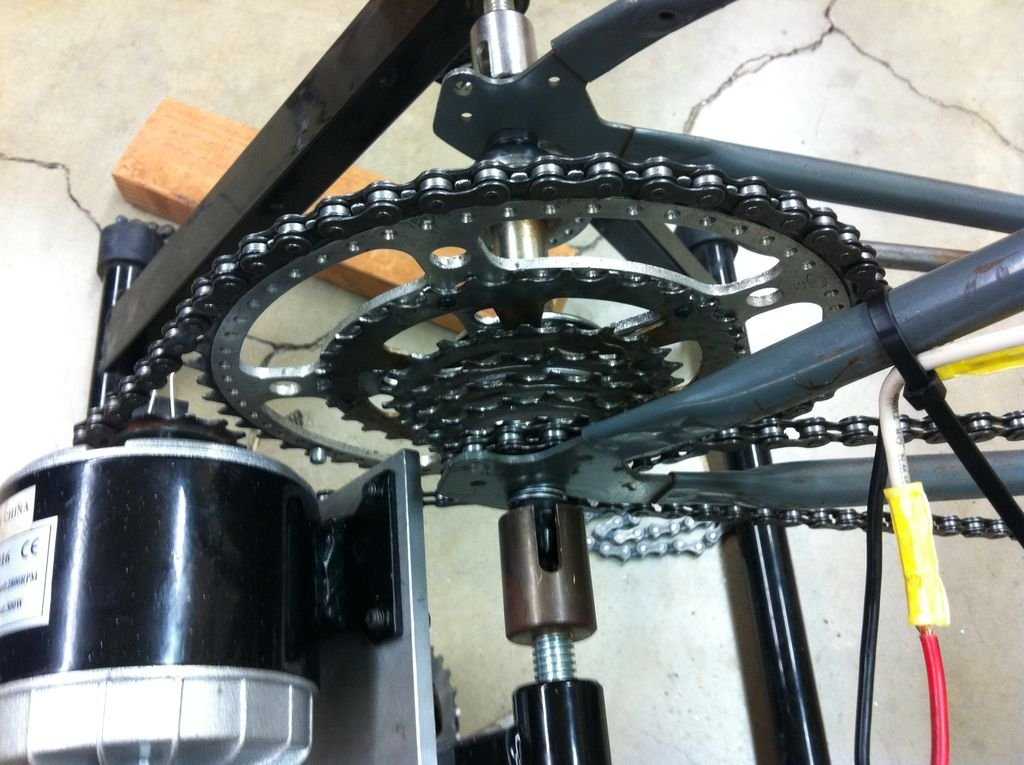

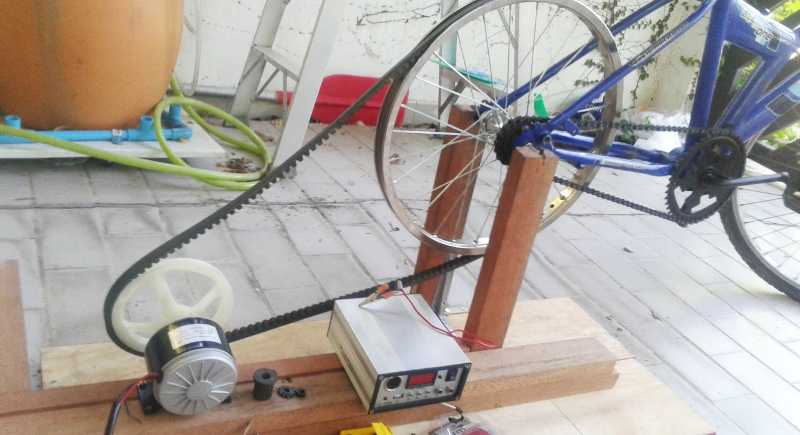

Эта страница содержит инструкцию по сборке своими руками простой бесконтактной динамо-машины из обмотки реле и магнитов жесткого диска. Самодельная динамо-машина может питать заднюю мигалку и переднюю фару. Если вас интересует педальный генератор для питания оборудования, то смотрите серию статей про сборку мощного электрического генератора своими руками из автомобильной динамо-машины и велосипеда. Электрическая схема питания задней мигалки достаточно простая. Она содержит только три ярких красных светодиода и конденсатор на 4700 нФ. Конденсатор используется только для стабилизации напряжения на одном из светодиодов. Остальные два светодиода мерцают во время прохождения магнитов возле обмотки. Если вы хотите, чтобы мерцали все три светодиода, то можно удалить конденсатор. Если параллельно подключить несколько светодиодов, то немерцающий светодиод будет продолжать светить даже во время остановки.

Во второй части инструкции мы создадим схему питания пяти белых ярких светодиодов передней фары с помощью двух катушек. Эта схема полностью независима от первой схемы питания заднего фонаря.

1. Передняя фара с пятью белыми светодиодами
2. Задний фонарь с тремя красными светодиодами и конденсатор на 4700нФ
3. Катушка второй схемы, питающей переднюю фару
4. Катушка первой схемы, питающей задний фонарь
5. Магнит жесткого диска

1. Магнит жёсткого диска
2. Обмотка реле

Динамо-машина своими руками, ее элементы

Для того чтобы построить динамо-машину, потребуются такие основные элементы, как корпус, вращающийся якорь, коллектор, щеткодержатель, щетки, медная проволока с изоляцией.

Рассмотрим подготовку каждого элемента в отдельности.

Устройство динамо-машины
	Существуют разные варианты изготовления корпуса. Для него подойдет консервная банка, отрезок трубы (диаметр 100 мм). Во-первых, надо вырезать дно банки и утяжелить корпус. Для этого с внутренней или наружной стороны банки очень плотно в несколько рядов навернем полоску из железа такой же ширины. Затем приклепываем или припаиваем полоску к корпусу. Во-вторых, из жести или железа изготавливаем сердечники для электромагнитов и башмаки для них. Берем полоски жести по ширине корпуса, изгибаем, накладываем друг на друга, скрепляем железной проволокой и припаиваем их по бортам. К отверстиям в корпусе, расположенным напротив друг друга, крепим сердечники. С помощью шурупов приворачиваем корпус к колодке (деревянной или металлической). В корпусе делаем две подшипниковых полоски (латунь или толстая жесть, размер 110х20 мм) и стойку (80х20 мм) для закрепления якоря. Полоски спаиваем крестом, в центре делаем отверстие по диаметру оси. Такое же отверстие в стойке в 10 мм от конца. В отверстия подшипников можно впаять медные трубочки (10-15 мм с диаметром 8 мм). К корпусу первый подшипник припаиваем концами полос, после система выгнется наружу.
	Изготавливать якорь надо тщательно, так как от него во многом зависит, как будет работать динамо-машина. Можно собрать якорь из жестяных пластин. Толщина всех пластин должна быть равна толщине корпуса (50 мм), при их изготовлении требуется особая точность. Из железа придется вырезать примерно 120 кругов (по 46 мм в диаметре). Каждый круг делим на восемь секторов с помощью циркуля, делаем разметку через центр круга, в центре кругов проводим по две окружности диаметром 8 и 38 мм. На пересечении большой окружности с линиями секторов проводим еще круги по 8 мм. На всех круглых пластинах, там, где расчертили окружности, с точностью просверливаем восемь отверстий по 8 мм. Плотно скрепляем пластины гайками и надеваем на ось, должен получиться якорь с круглыми продольными пазами. Острые углы в пазах закругляем напильником.

Измерения.

Максимальная мощность динамо-машин.

Установка:

Динамо-машина, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка 100 — 250 мА, спидометр подсоединённый к динамо-машине.

Методика:

Запускаем динамо-машину на 15 км/час. Измеряем напряжение параллельно нагрузке по току 100, 130, 160, 190, 220, 250 мА. Повторяем на 40 км/час. Повторяем для каждой динамо-машины. Зная напряжение и ток подсчитываем мощность. Строим график мощности и тока.

Результаты:

AXA HR выдаёт максимальную мощность при токе 200 мА (после удвоителя напряжения), B&M Dymotec6 при 180 мА, дешёвая динамо-машина при 160 мА. Вне зависимости от скорости у AXA HR самая высокая мощность, а у дешёвой динамо-машины самая низкая.

Выводы:

Максимальная мощность достигается при определённом токе, она мало зависит от скорости, а преимущественно зависит от самой динамо-машины. Короче говоря: Динамо-машина — это источник тока.

Мощность и скорость Dymotec6.

Кривые для других моделей аналогичны кривой для Busch&Müller Dymotec6 с той только разницей, что мощность будет немного больше или меньше.

Установка:

Dymotec6, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка на 180 мА, спидометр.

Методика:

Запускаем динамо-машину на 4, 5, 7, 9, 12, 15, 19, 24, 31, 40, 50 км/час и измеряем напряжение параллельно нагрузке. Подсчитываем для каждой скорости мощность = измеренное напряжение × 180 мА тока и строим график.

Вывод:

С хорошо подобранной нагрузкой на средней скорости Dymotec6 выдаёт 2.7 Вт, на высокой скорости 5 Вт и на очень высокой скорости 6 Вт. Данные показатели достигаются без изменения динамо-машины.Вопрос: Почему не перегорает лампочка в стандартной фаре на 3 Вт подключённой к Dymotec6 на скорости 50 км/час?Ответ: Потому что на такой скорости нагрузка подобрана неправильно (ток тоже большой) и лампочка не потребляет максимальную мощность.Вопрос: Где теряется энергия, если нагрузка не потребляет максимально возможную мощность?Ответ: Она не пропадает. Просто динамо-машина вращается с меньшим усилием. Попробуйте на полной скорости замкнуть выходы динамо-машины — ток сильно упадёт.

Производительность Dymotec6 при разной температуре.

Во время работы динамо-машины возрастает её температура. Мы тестировали B+M Dymotec6 на скорости 50 км/час при температуре 23º C. Подключены схема удвоителя Гриначера (два 1N5818 и два 1000uF) и нагрузка 180 мА. Измерялась выделяемая на нагрузке мощность. Эксперимент производился на стационарной платформе, поэтому динамо-машина не охлаждалась. Приблизительно через 20 минут её мощность снижается с 100% до 80%. Через 10 минут наблюдается ещё некоторое падение мощности. Через 30 минут температура корпуса составила 89º C. Внутри наверное ещё жарче.

Далее прикрутили обычный 80 миллиметровый компьютерный кулер для имитации охлаждения, которое возникает при движении на велосипеде. Мощность начала расти и в итоге достигла 89% от начального значения. Температура остановилась приблизительно на 40º C.

Для этого эксперимента была выбрана Dymotec6, так как в ней среди всех протестированных динамо-машин наилучшая механика. С ней ничего не случилось в течении двух часов при производстве 5 Вт энергии на скорости 50 км/час. Многие динамо-машины не выдерживают такую нагрузку. Из-за высокой внутренней температуры страдают подшипники, которые быстро изнашиваются. Если при вращении магнит приходит в соприкосновение со статором, то из-за трения резко увеличивается внутренняя температура, что приводит к оплавлению корпуса и заклиниванию ротора. На нашей установке это приведёт только к отсоединению мотора от динамо-машины, тогда как на реальном велосипеде переднее колесо может внезапно развалится вследствие разрушения валом ротора покрышки, обода или спиц. Поэтому лучше никогда не покупайте дешёвые динамо-машины.

Источник

Шаг 1: Собираем запчасти

Если вы хотите собрать динамо машину своими руками, то вам понадобится несколько вещей. Вот их список:

Электроника:

1. 1x шаговый двигатель — я достал свой из старого принтера
2. 8 диодов — я использовал персональную силовую установку использовала 1N4001
3. 1x Регулятор напряжения — LM317T
4. 1x Макетная плата с печатная платой
5. 2х резистора — на 150 Ом и на 220 Ом
6. 1x радиатор
7. 1x Разъем для батареи
8. Цельная проволока
9. Изоляционная лента

Механические части:

• 1x держатель для велосипедного отражателя — я снял его с велосипеда, когда подключал свет.
• Алюминиевая угловая заготовка, вам понадобится кусок длиной примерно 15 см
• Маленькие гайки и болты — я использовал винты от принтера и некоторые другие б/у детали
• Маленькое резиновое колесо — прикрепляется к шаговому двигателю и трется о колесо при его вращении.

Инструменты:

• Дремель — он не совсем необходим, но делает вашу жизнь намного проще
• Сверла и биты
• Напильник
• Отвертки, гаечные ключи
• Макетная плата для тестирования схемы до того, как вы поставите всё на велосипед.
• Мультиметр

Динамо-зарядник

В полевых условиях всегда пригодится простая «крутилка», динамо-машина для зарядки телефона. Актуальными являются зарядники со встроенным аккумулятором. Встречаются механические зарядники, также не занимающие много места. Многие современные «крутилки» снабжены фонариками.

Данные устройства вполне успешно заряжают мобильные телефоны. Например, при вращении ручки 2-3 оборота в секунду можно получить значение коэффициента от 0.65 до 2.5. Пару минут покрутил и можно говорить по телефону от 2 до 5 минут. Все зависит от модели и условий приема. Ручная динамо-машина не сможет снабжать мощный смартфон с большим дисплеем. Механическая зарядка обеспечит результат в связке с простым телефоном вместе с гарнитурой hands-free.

Зарядка динамо-машина сработает результативно при полностью разрядившемся аккумуляторе, но повысить заряд телефона кручением рукоятки можно только до 50%. Когда аккумулятор разряжен только наполовину, «крутилка» становится бесполезной игрушкой. Если в инструкции указан максимальный ток зарядки — 400 mA с мощностью 2 Вт, то дополнительную энергию выжать не удастся даже при быстром вращении рукоятки.

Схема заднего фонаря с динамо-машиной.

1. Старое реле

1. Контакты катушки
2. Крепёжный винт

Чтобы не тратить время на сборку катушки своими руками, лучше попробуйте найти какое-нибудь старое реле. Панель на рисунке выше я достал из старой миниАТС. На второй картинке показана катушка из разобранного реле.

Сопротивление катушки должно находится в границах между 100 и 200 ом. Сопротивление изображённой на рисунке катушки составляет 200 ом. Чем больше сопротиление катушки, тем больше генерируется энергии, но вместе с тем и падает эффективность из-за возрастания потерь в катушке.

1. Нержавеющая сталь

Далее нужно будет достать неодимовые магниты из жесткого диска. В моей динамо-машине на заднем колесе используется три таких магнита, но вы можете использовать гораздо больше, если вы способны их надёжно закрепить.

Принцип работы генератора электрического тока

Динамо-машина генерирует электрическую энергию благодаря принципу электромагнитной индукции. Обычно такое устройство конвертирует именно механические воздействия прямо в электрические импульсы. В его составе – ротор (открытая проволочная обмотка) и статор, в котором расположены полюса магнита. Ротор, не прекращая движения, все время вращается в силовом магнитном поле, что неизбежно приводит к возникновению тока в обмотке. Схему своего устройства динамо-машина представляет следующую. Вращающийся проводник, или ротор, пересекает магнитное поле и в нем генерируется ток. Концы ротора подведены к кольцу (коллектор), через них и прижимные щётки ток перемещается в электрическую сеть.

Разновидности велогенераторов

Как мы уже говорили, велосипедные генераторы делятся на 4 категории:

1. Втулочные. По сути, это модифицированная магнитом обычная велосипедная втулка. Механизм ее действия сводится к образованию вихревых токов. На выходе получается энергия, которая подходит для функционирования различных велосипедных устройств и аксессуаров. Динамо-втулка хороша тем, что получаемый ток передается непосредственно к фаре велосипеда. Это небольшое устройство, которое крепится непосредственно на втулку, а не на колесо, что исключает вероятность образования дополнительного трения. Что касается недостатков, то велогенератор подобного типа незначительно влияет на скорость велосипеда, а также немного утяжеляет его конструкцию. Во время вращения педалей ток поступает волнообразно, то ускоряясь, то замедляясь – соответственно, на втулочном генераторе необходим стабилизатор. Устройство состоит из нескольких компонентов: якорь, обматывающий ось; кольцевой магнит, который крепится на втулку; двойные провода с клеммами.

1. Бутылочные. Устройства получили такое название из-за некоторого свойства с бутылкой. Прибор монтируется на колесо. Бутылочные генераторы отличаются небольшой стоимостью и практически не меняют вес велосипеда. В то же время подобные устройства плохо работают в сырую погоду, а их работа сопровождается специфическим звуком. Бутылочные генераторы подходят для непродолжительных поездок в ясную погоду.
2. Бесконтактные. Устройства подобного плана являются самыми дорогостоящими. Высокая цена обусловлена практически абсолютным отсутствием изъянов. Принцип работы бесконтактных велогенераторов сводится к накоплению энергии от вращения колес через магнитное поле. Устройство располагается в непосредственной близости от колеса, в которое вмонтирована динамо-втулка – это позволяет практически полностью нивелировать силу трения и сопротивления. Данные устройства отличаются незначительной массой и возможностью сохранения энергии для работы фар во время остановки. Что касается недостатков, то высокая цена – пожалуй, единственный из всех возможных минусов.

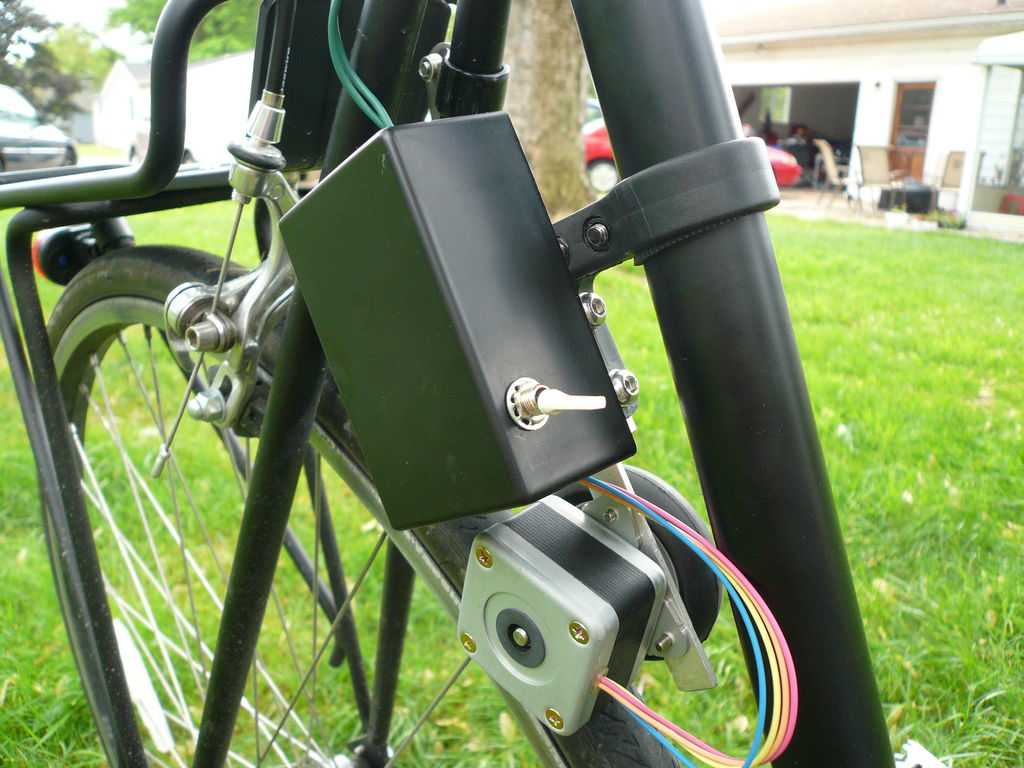

Шаг 3: Установка мотора

Крепление двигателя было выполнено из алюминиевого уголка и кронштейна отражателя. Чтобы смонтировать двигатель, в алюминии были просверлены отверстия. Затем, чтобы освободить место для колеса, была вырезана одна сторона угла.

Колесо было прикреплено путем наматывания изоленты вокруг вала двигателя до тех пор, пока соединение не будет достаточно плотным, чтобы надеть колесо прямо на изоленту. Этот метод неплохо работает, но в будущем его нужно доработать.

Как только мотор и колесо были присоединены к алюминию, я нашел на раме подходящее место, чтобы все установить. Я прикрепил заготовку к трубке сиденья. Рама моего велосипеда — 61 см, поэтому площадь, на которой установлен генератор, довольно велика по сравнению с велосипедами меньшего размера. Просто найдите на своем велосипеде лучшее место для установки генератора.

После того, как я нашел подходящее место, я сделал отметки под алюминиевый кронштейн с установленным кронштейном отражателя, чтобы его можно было обрезать по нужному размеру. Затем я просверлили отверстия в кронштейне и алюминии, и смонтировал конструкцию на байке.

Я закончил сборку велосипедного генератора на 12 вольт, прикрепив двумя стойками проектную коробку к алюминиевому креплению.

Динамо втулка – конструкция

Такой вид электрогенератора становится все более популярным. Динамо втулка обладаем своими принципами работы. Также в установке есть особенности, которые желательно учитывать во избежание последующих проблем.

Принцип работы

Если бутылочная динамка подает постоянный ток, то втулка вырабатывает переменное напряжение, у которого не существует полярности. Такое обстоятельство для светодиодной фары приносит проблему. Работать она будет лишь с помощью выпрямительного моста.

Присутствие данного устройства будет обязательным для всех деталей, которые рассчитаны изначально на запитку от источника постоянного тока.

Работа втулки происходит по принципу закона электромагнитной индукции. Эта деталь имеет многополюсной магнит, напоминающий кольцо. Он закреплен в корпусе динамки. Вращается вокруг катушки – так называемого якоря, неподвижность которого обеспечивает соединение с осью.

Особенности установки

Деталь устанавливают на вилку переднего колеса таким образом, чтобы контактный разъем оказался с правой стороны. Если он будет «смотреть» влево от велосипеда, устройство может неправильно выполнять свои функции при движении.

Крепить контактный разъем следует надежно. Дропауты должны обладать достаточной степенью параллельности. Иначе возникает деформация оси генератора, и появится шум благодаря излишнему трению внутри динамки.

В отличие от бутылочного варианта при монтировании втулки, колесо приходится разбирать после съема. Понадобится набор укороченных спиц. Как только колесо окажется разобранным, следует укрепить подготовленными спицами обод на динамке.

Далее нужно как можно ровнее, а также равномернее вмонтировать, последовательно натягивая спицы. После окончательного укрепления обода следует выполнить балансировку. Затем проконтролировать на дисбаланс, а также на биение.
