Как работает вискомуфта полного привода

Слабость и достоинства вязкостной муфты

Степень вязкости находящейся внутри муфты жидкости находится в зависимости от того, насколько сильно она перемешивается за счет вращения пакетных блоков, то есть от разности их угловых скоростей. Однако присутствует нелинейная зависимость между свойствами жидкости, что не дает возможности предопределить тормозной коэффициент. Ввиду этой причины эффективность вискомуфт в конструкции самоблокирующихся дифференциалов относительно невелика.

Если говорить об автомобилестроении, то в чистом виде, без традиционного дифференциала на основе шестеренчатого механизма, дифференциалы, основанные исключительно на работе вискомуфты, практически не употребляются. Связано это еще и с тяжеловесной конструкцией подобных муфт, ибо их эффективность находится в зависимости от поперечника дисков, а также от внутрикорпусного объема жидкости.

Ввиду возникающих требований к величине передаваемых моментов, внешние размеры ведущего моста значительно возрастают, что, помимо всего прочего, является еще и следствием снижения проходимости транспортного средства из-за уменьшения дорожного просвета.

Вместе с тем, вискомуфты весьма просты по конструкции. Хотя из-за особенностей своего функционирования должны обладать специфическими свойствами. Например герметичностью, которая не будет теряться при внутреннем давлении, достигающем пятнадцати атмосфер. Весь срок эксплуатации муфт не подразумевает их специального обслуживания. А если выявляется неисправность устройства, то этот узел попросту заменяется на новый.

Принцип работы и предназначение

Чтобы разобраться с принципом работы вискомуфты, необходимо тщательно ознакомиться с ее конструкцией. Все ее детали закреплены в одном герметичном корпусе, который содержит два ряда дисков, соединенных посредством ведомого и ведущего вала. Каждый ряд оснащен отверстиями и выступами с небольшим расстоянием друг от друга. Внутри вискомуфты протекает жидкость с повышенной вязкостью, состоящая из силиконовых добавок. Ее характеризует особый состав, позволяющий эффективно обслуживать приводную систему и обеспечивать требуемый крутящий момент.

Одним из уникальных свойств жидкости является увеличение вязкости при возрастании интенсивности перемешивания.

Подобное значение может расти при нагреве системы. Если машина передвигается со стабильной скоростью, диски вращаются равномерным образом, при этом масляная основа между ними не смешивается. Но если между движением валов замечается какая-либо разница, это заметно сказывается на интенсивности вращения рабочих элементов. По мере роста вязкости, силикон начинает воздействовать на крутящий момент. В конечном итоге он приобретет другое состояние и практически станет твердым.

Как поменять подшипник муфты полного привода

Одной из характерных болезней муфт является шум подшипника Причем, актуально это, как для старых вискомуфт так и для современных элетроуправляемых. Если подшипник начинает звенеть, то его нужно менять, чтобы не было более серьезных последствий. Сделать это можно и в домашних условиях. Главное – иметь определенные теоретические знания и прямые руки. Конечно, технология ремонта несколько отличается, в зависимости от марки и модели машину. Но общий принцип таков:

Необходимо загнать машину на яму или вывесить на подъемнике.
Идентифицировать под днищем машин кардан и редуктор. К редуктору крепится сама муфта. Часто проводят еще и ряд операций по отсоединению элементов системы полного привода друг от друга. Такие манипуляции облегчают снятие муфты. Заодно, можно провести профилактику и остальных элементов системы.
На всякий случай слить масло с редуктора.
Демонтировать муфту и извлечь подшипник.
Удалить во всех доступных местах всю ржавчину, которая образовалась за время работы старого подшипника.
Установить новый подшипник на то место, где ему полагается стоять, правильно его сориентировав.

Аккуратно все собрать в правильном порядке и загерметизировать.

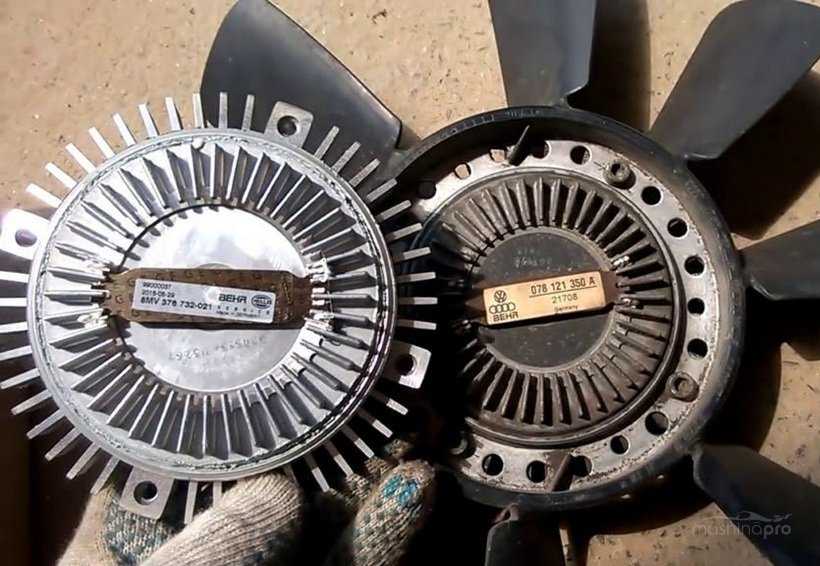

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

при увеличении интенсивности перемешивания возрастает показатель вязкости;
при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Как работает вискомуфта вентилятора охлаждения (ВО)?

Пока двигатель не прогрет, термостат направляет поток охлаждающей жидкости по малому кругу. В этом режиме вещество в вискомуфте выдавливается вращающимся диском в резервную емкость. Зацепление между диском и корпусом отсутствует, вентилятор не вращается.

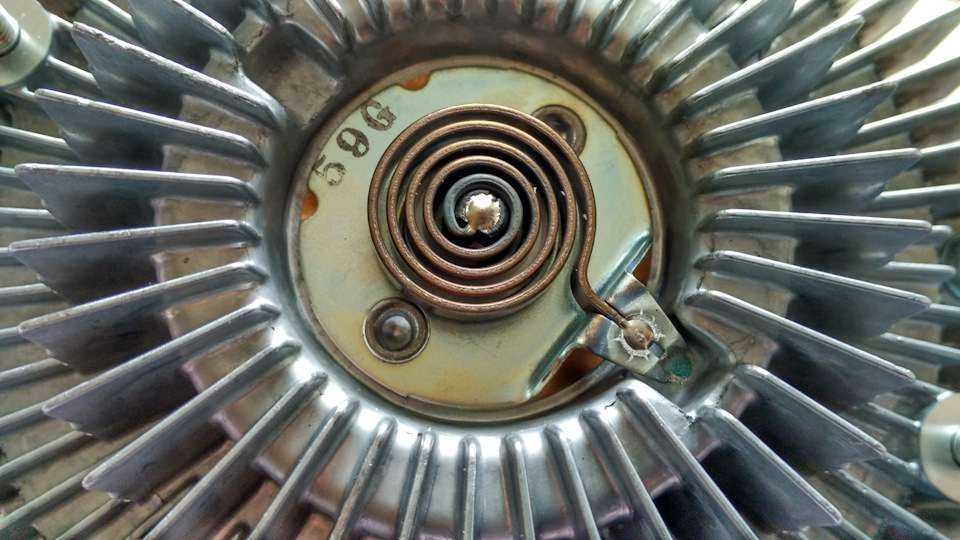

Поступление охлаждающей жидкости в радиатор вызывает деформацию биметаллической пластины, срабатывание клапанов и накопление жидкости вязкостной муфты не в резервной емкости, а в пространстве между диском и корпусом. За счет вязкости происходит блокировка агрегата, на который передается мощность с вала. Вентилятор приходит во вращение, направляя воздушный поток на радиатор, обеспечивая снижение температуры ОЖ.

При остывании ее до уровня порога срабатывания температурно-зависимого узла открываются пути для перелива жидкости, сила вязкого трения между диском и корпусом уменьшается, вентилятор останавливается.

Обгонные и центробежные муфты

Обгонные муфты, или муфты свободного хода, автоматически сцепляют и расцепляют валы в зависимости от соотношения угловых скоростей валов. Если скорость ведущего вала больше скорости ведомого вала, то муфта сцепляет валы. При меньшей скорости ведущего вала муфта расцепляет валы, не препятствуя ведомому валу свободно обгонять ведущий вал, откуда и происходит наименование муфт. Муфты свободного хода широко применяются в велосипедах, мотоциклах, коробках передач автомобилей, металлорежущих станках и других машинах.

По способу сцепления полумуфт различают храповые и фрикционные обгонные муфты. Наиболее распространены фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.

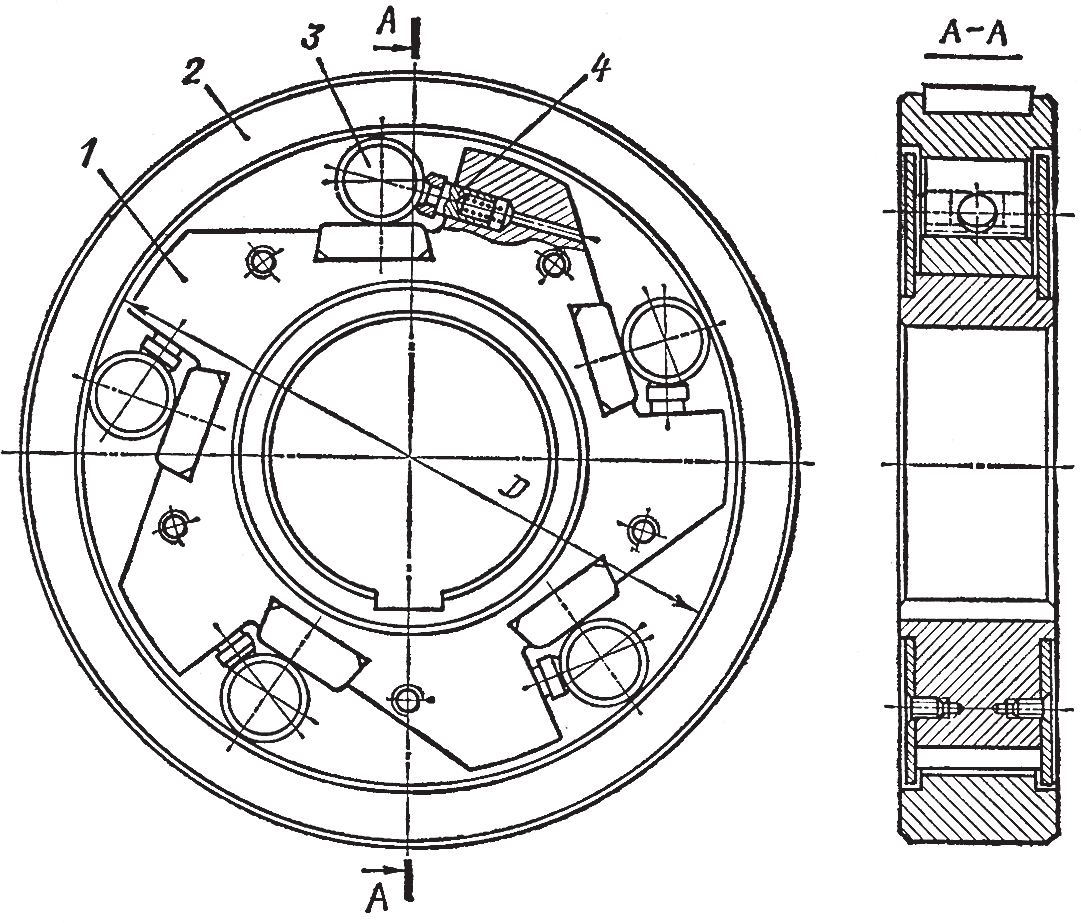

Обгонная фрикционная муфта с роликами (рис. 12) состоит из двух полумуфт – звездочки 1 и обоймы 2 – и роликов 3, расположенных в сужающихся в одном направлении пазах между звездочкой и обоймой.

Рис. 12. Обгонная фрикционная муфта с роликами

Каждый ролик отжимается пружиной 4 в сужающуюся часть паза. Если ведущая полумуфта – звездочка, то сцепление валов может происходить только при вращении ее по часовой стрелке, а если ведущая полумуфта – обойма, то сцепление валов может произойти при вращении ее против часовой стрелки. При указанном вращении ведущей полумуфты каждый ролик закатывается в сужающуюся часть паза и заклинивается между полумуфтами, в результате чего и происходит сцепление полумуфт и соединение валов. При обратном вращении ведущей полумуфты ролики выкатываются в более широкую часть пазов и полумуфты расцепляются. Полумуфты и ролики при передаче больших нагрузок изготовляют из стали ШХ15 с термообработкой 58…60 HRC, а при небольших нагрузках – из сталей 20Х и 40Х с термообработкой 50…54 HRC.

Диаметр и длину ролика можно выбрать по следующим соотношениям: dp ≈ 0,125D; l=1,5d, где D – диаметр рабочей поверхности обоймы.

Муфты свободного хода применяют для валов диаметром 10…90 мм, число роликов 3…5, диаметр рабочей поверхности обоймы 32…200 мм, момент, передаваемый муфтой, – 0,25…7,7 Н•м.

Центробежные муфты по способу сцепления полумуфт представляют собой фрикционные муфты, в которых в отличие от фрикционных управляемых муфт сцепления полумуфты сцепляются или расцепляются автоматически с помощью специальных грузов, находящихся под действием центробежных сил и пружин. При достижении ведущим валом определенной угловой скорости центробежные силы, действующие на грузы, связанные с одной из полумуфт, преодолевают силы пружин и прижимают (или отжимают) эти грузы к другой полумуфте, в результате чего полумуфты и соединяемые ими валы сцепляются (или расцепляются).

По устройству центробежные муфты представляют собой фрикционные муфты, у которых механизмом управления служат грузы-колодки 1 (рис. 13), находящиеся под действием центробежных сил. При достижении ведущим валом заданной угловой скорости центробежные силы, действуя на грузы, производят включение муфты. Передача вращающего момента осуществляется силой трения, пропорциональной квадрату угловой скорости.

Рис. 13. Центробежная колодочная муфта

В современном машиностроении применяются конструкции центробежных муфт, которые служат для разгона механизмов с большими маховыми массами при двигателе с малым пусковым моментом, для повышения плавности пуска, для предотвращения разноса машины и т. п. Размеры муфт принимают конструктивно. Рабочие поверхности трения грузов проверяют на износостойкость аналогично фрикционным муфтам.

Дилатантная жидкость для вязкостной муфты: коротко о главном

Рабочая жидкость для вискомуфты производится на силиконовой основе. Характерными особенностями дилатантной жидкости для вискомуфты считаются:

Высокая степень вязкости при сохранении свойств текучести.
Повышение плотности при воздействии температуры или силы трения.
Увеличение объема при нагреве и уменьшение – в момент остывания.

Дилатантная жидкость находится в герметичном корпусе вискомуфты между турбинными колесами или пакетом дисков и необходима для передачи крутящего момента с одного элемента на другой. В момент вращения ведущего турбинного колеса или системы дисков происходит перемешивание жидкости внутри вискомуфты, что приводит к ее нагреву и увеличению вязкости и плотности. Вязкая, загустевшая жидкость блокирует муфту и жестко подключает ведущее и ведомое звено, обеспечивая равномерную передачу момента. При снижении скорости вращения ведущего звена температура дилатантной жидкости снижается, что приводит к уменьшению вязкости ее состава и разблокировки самой муфты.

Вискомуфта (вязкостная муфта). Принцип работы и устройство

Вискомуфта — многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего (входного) и ведомого (выходного) валов. Используется в упрощенных системах постоянного полного привода, а также в качестве блокирующего механизма дифференциалов. Принцип работы вискомуфты основан на особых свойствах специальной силиконовой (содержащей кремний) жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается.

Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами.

В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной — под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен. При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (ведь машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.

Свойства вязкости заполняющей вискомуфту жидкости зависят от интенсивности ее перемешивания, следовательно, от разницы угловых скоростей вращающихся дисков. Но линейной зависимости этих свойств нет, поэтому предугадать коэффициент торможения дисков муфты, невозможно. По этой причине самоблокирующиеся дифференциалы с вискомуфтой обладают невысокой эффективностью.

Дифференциалы на основе вискомуфты в современных автомобилях не применяются — из-за низкой эффективности вискомуфт и из-за громоздкой конструкции. Поскольку эффективность вискомуфты зависит от диаметра дисков и объема заполняющей корпус жидкости, установка этого механизма увеличивает габариты ведущего моста и приводят к уменьшению клиренса автомобиля.

К преимуществам вискомуфты следует отнести простоту конструкции (при повышенных требованиях к точности производства — к примеру, корпус должен обеспечивать герметичность при повышении внутреннего давления до 15 атмосфер). Вискомуфты не требуют обслуживания на протяжение всего срока эксплуатации автомобиля. При неисправности ее заменяют новой.

Существенный недостаток: на срабатывание муфты требуется время, а оптимальную ее характеристику достаточно трудно подобрать. Поэтому в настоящее время многие производители отказываются от применения вискомуфты в полноприводных трансмиссиях в пользу управляемых электроникой многодисковых сцеплений, таких как муфта Haldex.

avtoexperts.ru

Рынок поддержанных автомобилей полон полноприводных кроссоверов, и не только. Большинство из них имеют так сказать не совсем полноценную систему полного привода, реализованную вискомуфтой. Чаще всего, такой узел встречается на автомобилях Toyota середины 2000-ых годов, и на таких асфальтных машинах многие, покупая полноприводную машину, к примеру RAV4 первого и второго поколения, очень сильно удивляются тому, что по факту покупают моноприводный универсал, по причине вышедшей из строя вискомуфты. Такая система полного привода у Toyota называется V-flex.

На фото — вязкостная муфта

Сегодня я предлагаю на примере этой системы полного привода, разобрать подробней, что же такое вискомуфта, как она работает, и стоит ли покупать автомобиль с системой полного привода, построенной вокруг нее.

Вискомуфта представляет собой механическое устройство, которое передает или стабилизирует крутящий момент, за счет вязкой жидкости. Устройство вискомуфты такое: в закрытом герметичном корпусев котором установлен пакет плоских круглых дисков, имеющих перфорацию. Диски сформированы таким образом, что ведомые и ведущие диски, перемещаются и находятся друг от друга на очень малом расстоянии. Жидкость, заполняющая корпус муфты на основе силикона имеет свойство менять вязкость при интенсивном перемешивании и нагреве, за счет чего зазор между дисками буквально сказать склеивается вязкой жидкостью, за счет ее расширения.

Устройство вискомуфты

Другими словами, работа вискомуфты зависит от разности скорости вращения ведомого и ведущего дисков, за счет чего меняются физические свойства кремний – органического вязкого вещества.

Месторасположение и схема работы вискомуфты

Такая система далеко не безупречна по причине того, что нет какой то регулировки смыкания дисков, и грубо говоря, все пущено на самотек, в прямом смысле этих слов, и зависит от свойств вязкой жидкости. Так же, к минусам можно отнести значительное время, которое требуется на срабатывание муфты. Это не так страшно, когда вискомуфта используется для включения привода вентилятора охлаждения радиатора, вот когда на включение полного привода требуется несколько минут, они могут стать фатальными. Так же, нельзя принудительно включить систему полного привода, и уже тем более ее заблокировать.

Если говорить об узле, то вискомуфта довольно простой, и как следствие недорогое устройство, которое не подлежит ремонту, и обычно ходит весь срок службы автомобиля. Выйти из строя она может только по причине долгой работы, и чаще всего она просто клинит. Что опять же, говорит о недостатках такого полного привода, ведь если вы где-то застрянете, придется много буксовать, и первое, что вас подведет – это вискомуфта.

Устройство в разобранном виде

Вискомуфта не ремонтопригодна, и ее проще купить новую, или контрактную, чем производить вскрытие. К тому же, далеко не каждый мастер возьмется за такую работу, и уж тем более, только единицы смогут ее успешно починить.

На сегодняшний момент, от вискомуфт в системах полного привода отказались уже все автопроизводители, сделав упор на гидромеханические или электромагнитные муфты, так как их работу куда проще регулировать, и в современных автомобилях, напичканных электроникой они более уместны, так как вискомуфту практически невозможно использовать в автомобилях, оборудованных антиблокировочными системами и системами стабилизации.

Я бы ни в коем случае не рекомендовал к покупке автомобиль с системой полного привода, в основе которой стоит вязкостная муфта. Откровенно говоря, это прошлый век. На рынке полно кроссоверов и просто полно приводных седанов и универсалов, которые оснащены подключаемым полным приводом в основе которых муфты Haldex (Volkswagen Tiguan, Opel Mokka, Ford Kuga), Dynamax (полно приводные модели Kia или Hyundai ) или вообще дифференциал Torsen (преимущественно дорогие модели Audi, оборудованные системой полного привода quattro). Это современные AWD системы, которые способны обеспечить и высокую проходимость, и безопасность в движении, как для людей в автомобиле, так и вне его.

Устройство муфты Халдекс 5-го поколения

электромуфта Mazda CX-9

Как работает вискомуфта?

Принцип
работы вискомуфты основан на смене степени густоты жидкости, которой заполнен
корпус. Чем интенсивнее она перемешивается, тем гуще становится. Когда машина идёт
равномерно, основные и ведомые диски движутся с одинаковой скоростью,
перемешивания жидкости между ними не происходит. Когда валы (основной и
ведомый) начинают вращаться с различной скоростью, диски также вращаются
неравномерно. Вращение ведущих дисков в этом случае идентично вращению
основного вала. Вязкость наполнителя повышается, что способствует передаче
вращающего момента от одного вала к другому.

Если
разница в оборотах дисков будет повышаться, увеличится и вязкость наполнителя.
Это приведет к блокировке вязкостной муфты. Если деталь стоит в полном приводе,
ее наличие способствует подключению заднего моста, когда в этом есть
необходимость. При несоответствии угловой скорости оборотов колес на разных
мостах механизм срабатывает и начинается распределение момента между мостами. Так
и происходит автоматическая блокировка межосевого дифференциала.

Полный
привод нужен для езды по некачественному дорожному покрытию, во время гололеда
или в городе, но для полного бездорожья он не подходит. Это связано с
запаздыванием начала работы механизма при смене сцепления шин с дорогой, что в
конечном итоге может привести к выходу из строя механизма. Муфта может быть
очень полезна для разгрузки колес при поворотах.

Вязкостная
муфта также применяется и в вентиляторе радиатора. Она запускает вентилятор,
когда ОЖ поступает в радиатор под давлением, обеспечиваемым термостатом. Конструкция
такой муфты дополнена емкостью для рабочей жидкости и клапаном.

Основные причины неисправности

p, blockquote 35,0,0,0,0 —>

Если производить своевременное регламентное обслуживание вискомуфты, ее ресурс составляет не менее 200.000 километров пробега. Учитывая, что большинство автомобилей, на которых установлены такие приводы, имеют солидный пробег, владельцы этих авто сталкивались с проблемами вискомуфт не раз.

p, blockquote 36,0,0,0,0 —>

К основным причинам неисправности можно отнести:

p, blockquote 37,0,0,0,0 —>

естественный износ;
изменение параметров биметаллических пластин;
износ подшипника;
биения крыльчатки вентиляторов (частичное разрушение крыльчатки);
вытекание геля, несвоевременная заправка, изменение структуры геля;
механические повреждения.

Также преждевременному отказу от работы может сопутствовать засорение зоны обдува ячеек радиатора, загрязнение конструкции самой муфты.

p, blockquote 38,0,0,0,0 —>

Преимущества 4WD

Безусловно, полный привод, подключаемый или постоянный, не превращает машину в гусеничный трактор или танк, но значительно облегчает жизнь водителю. Система улучшает управляемость, делает машину устойчивой во время маневрирования, снижает риск возникновения аварийных ситуаций.

Кроме того, полный привод дает больше тяги. Специалисты Audi подсчитали, что система Quattro увеличивает этот показатель в 1,5 раза на мокрой дороге и в 2 раза – на льду. Сравнение проводилось с автомобилями без полного привода. При хорошем сцеплении 4WD эффективно использует мощность. Это облегчает выполнение маневра без потери устойчивости и мощности.

Работа вискомуфты вентилятора охлаждения

Вискомуфта, она же вязкостная мутфа (от латинского viscosus — вязкий) — устройство механического типа, которое обеспечивает передачу крутящего момента с помощью вязкой жидкости.

В этом видео смотрите, что такое муфта в этом устройстве

Принцип работы вязкостной муфты осуществляется благодаря ременной передаче, которая соединяет ротор муфты и шкив коленвала ДВС. Также, есть конструкции автомобилей, в которых муфта устанавливается напрямую на коленчатый вал или распредвал.

Для того, чтобы понять, как работает вязкостная муфта, нужно разобраться из чего она состоит.

Устройство состоит из:

Пружина.
Пластина биметалл.
Впускной канал В.
Впускной канал А.
Камера.
Возвратный клапан.
Возвратный клапан.
Пружины задняя.
Резервуар передний.
Ротор.
Корпус устройства.
Вал ротора.
Корпус подшипника.
Резервуар задний.
Пластина задняя.
Ротор.
Пластина передняя.
Крышка.

Из-за сложной конструкции устройства, цена вискомуфты вентилятора, относительно, высокая.

В автомобилях, где установлены редкие модели муфты, при невозможности отремонтировать ее и найти новый такой механический узел, владельцам приходится незначительно переоборудовать и установить электрический вентилятор охлаждения.

В этом видео просто и понятно показано, как определить вискомуфта исправно работает или нет. Не упускаем возможности почерпнуть полезную информацию, смотрим:

Для чего она применяется

В современных автомобилях вязкостные муфты применяют для:

временного перевода в полноприводный режим работы (AWD);
блокировки межосевого дифференциала.

Остановимся на этих моментах поподробнее.

Перевод транспортного средства в AWD-режим

Многие современные кроссоверы или «паркетники», а также некоторые минивэны, седаны или хетчбэки, оборудованы так называемым временно подключаемым полным приводом колес. Ось дифференциала ведущего (как правило, переднего) моста соединена через вискомуфту с аналогичным узлом задних колес. В нормальных условиях оба вала вращаются с одинаковой скоростью. Вязкость силиконовой жидкости не меняется, а, следовательно, и передачи крутящего момента на задний мост не происходит. Как только передние колеса начинают пробуксовывать, в работу «включается» вискомуфта. Затем автомобиль снова переходит в стандартный переднеприводный режим работы.

На заметку! У автомобилей, оборудованных временно подключаемым полным приводом посредством вискомуфты диаметр передних и задних колес обязательно должен быть одинаковым. Это позволит избежать ложных срабатываний ВМ (например, при езде по трассе). Если же установить ведущие передние колеса меньшего диаметра (в этом случае они будут делать больше оборотов в минуту, чем задние), то при определенных скоростях движения вискомуфта может «подумать», что они пробуксовывают и подключит полный привод в самый неподходящий момент.

Внутри вискомуфты находится дилатантная жидкость (ДЖ), вязкость которой увеличивается в разы по мере ускорения интенсивности ее перемешивания. Если скорость транспортного средства стабильна (когда машина не буксует), то ДЖ имеет жидкую консистенцию и пластины вращаются одинаково (параллельно друг другу). Наблюдается лишь минимальное смешивание жидкости. В результате пробуксовки ведущий вал начинает очень быстро вращаться (следовательно, и пластины, находящиеся на нем), а ведомый, практически, находится без какого-либо движения. Далее происходит очень интенсивное перемешивание ДЖ, резкое увеличение ее вязкости. Также наблюдается нагрев жидкости и ее расширение, в результате чего пластины начинают довольно сильно прижиматься друг к другу (они, практически, «склеиваются» вместе). Происходит передача части вращательного момента от ведущего вала на ведомый, машина перестает буксовать, скорость вращения обоих валов стабилизируется, вязкость жидкости существенно снижается, ее перемешивание прекращается и задняя ось отключается. То есть, «все возвращается на круги свои».

Блокировка межосевого дифференциала

Одним из неотъемлемых узлов трансмиссии является дифференциал. Он предназначен для того, чтобы при повороте колеса могли вращаться с разными угловыми скоростями, так как они (правое и левое) при осуществлении такого маневра проходят разные по длине пути. На некоторых автомобилях предусмотрена блокировка дифференциала с помощью интегрированной в него вискомуфты. Такая функция весьма полезна, если одно из ведущих колес (например, попав на мокрый или скользкий участок дорожного полотна) начинает пробуксовывать. В этом случае ВМ блокирует дифференциал. На оба колеса передается одинаковый крутящий момент. После того, как «проблемный» участок дороги преодолен, диски вискомуфты «разъединяются» и дифференциал переходит в нормальный режим работы.

На заметку! На внедорожниках (например, Subaru Forester или BMW 325ix E30), оснащенных системой постоянного полного привода, ВМ «работает» при пробуксовке одного из ведущих мостов. Технологически она интегрирована в центральный дифференциал и блокирует его для выравнивания скорости вращения переднего и заднего валов.

Плюсы, есть и минусы вискомуфты

Рассмотрим положительные и отрицательные стороны вискомуфт полного привода, а также ответим на вопрос: почему они стали достоянием прошлого и почему от них отказываются автопроизводители?

К преимуществам вязкостных муфт однозначно можно отнести простоту конструкции. Эти устройства не требуют каких-либо регламентных работ и крайне надёжны. На этом плюсы и заканчиваются.

Нужно сказать, что недостатки вискомуфты очень ощутимы. К самым серьёзным относятся такие:

инерционность вязкой жидкости – она «густеет» не сразу, а постепенно, что в постоянно меняющихся дорожных условиях очень непрактично, а порой и опасно. Также сложно предсказать, как быстро она сработает и произойдёт межосевая блокировка;
зависимость эффективности муфты от размера – для создания адекватно работающего механизма нужны большие габариты корпуса и внушительные диаметры пакетов дисков, а это негативно влияет на клиренс автомобиля.

В целом, вышеперечисленное и предопределило судьбу вискомуфт. Несмотря на их интересные свойства, в современном автопроме большей популярностью уже пользуются электронные блокировщики, к примеру муфты Haldex.
