Углы развала-схождения: на что влияют и как правильно их регулировать

Когда нужно проводить регулировку схождения и развала

На выполнение этой процедуры изготовитель дает рекомендации, в них указано, после какой величины пробега нужно это делать. Для отечественных машин он нужен в пределах 10-20 т. км, для иномарок 25-30 т. км

Важно помнить, что даже если авто не было в ДТП и на нем не выполняются замены элементов ходовой со временем установка углов нарушается. В ходе эксплуатации из-за просадки сайленблоков, пружин амортизатора и прочих элементов подвески, параметры нужно менять

Появление микроскопического люфта в соединениях ведет к замене этих показателей. В связи с этим опытные автомобилисты придерживаются «золотого правила» не реже раза в год проверяют правильность установки углов.

Внеочередную регулировку углов установки (схождения, развала) надо делать в следующих случаях:

при замене стоек амортизатора, стабилизатора, шаровых опор, подшипников пружины, рулевых тяг, рейки, редуктора и многих других деталей ходовой;
ускоренный износ шин;
погнут диск в результате удара колеса о препятствие, требует замены или реставрации;
самопроизвольный увод машины в сторону;
изменение параметра дорожного просвета за счет укорачивания или удлиннения пружины;
замене шин на шины другого размера;
по окончании поворота руль не возвращается в первоначальное положение;
при сезонной замене резины;

При этом, при замене многих деталей, если есть уверенность, что не сбиты настройки, опытному водителю регулировку можно проводить по желанию, для подстраховки. Т.к. по поведению автомобиля опытный водитель быстро определит целесообразность такой регулировки.

А можно ли сделать сход-развал самостоятельно?

Помимо использования услуг автосервисов, развал схождения можно настроить и самостоятельно. И хотя эта процедура довольно трудоемка и имеет множество нюансов, все же она выполнима.

Данную процедуру необходимо выполнять не только после вмешательства в подвеску автомобиля, но и каждые 10-15 тысяч километров, чтобы исключить возникновение неравномерного износа автомобильных шин или появление незаметных неисправностей в машине.

Регулировку развала-схождения выполняют только на исправной подвеске, поэтому перед процедурой нужно выполнить полную диагностику ходовой части автомобиля и произвести соответствующий ремонт, если это потребуется. Кроме того, нужно проверить давление в шинах и довести до номинала.

Регулировку развала выполняют следующим образом: к колесу подвешивают отвес и выставляют колеса ровно в соответствии со значениями завода изготовителя. Для более точной настройки можно усадить кого-нибудь за руль, чтобы он имитировал привычные для машины характеристики загрузки. Ведь это оказывает большое влияние на развал.

Для отведения развала в отрицательную сторону между рычагом и подрамником на болт крепления рычага накладывают специальные шайбы. Они увеличивают зазоры и способствуют отведению рычага. Чтобы сделать развал положительным, шайбы нужно убрать или поставить меньшие по толщине.

Регулировка схождения более сложная операция. По умолчанию схождение должно быть слегка положительным, чтобы компенсировать настройки на скорости. Ведь при разгоне угол будет меняться и при достижении средней скорости движения должен быть таким, чтобы колеса передние, относительно колес задних, стояли ровно.

Достигается это при помощи нитки, натянутой по переднему колесу до задних колес. Выглядит это следующим образом:

Между нитью сзади и боковиной покрышки накладывается линейка, и это расстояние назовем расстоянием С. Если С не попадает в диапазон между 26 и 32 мм, то такое схождение является неправильным. Нужно укладывать его в эти рамки. Впрочем, цифры для разных марок и моделей автомобилей могут сильно отличаться.

Чтобы менять угол положения колеса, необходимо ослабить контргайку рулевого наконечника и поворачивать его таким образом, чтобы колесо выворачивалось и дошло до нужного угла. Это нужно постоянно контролировать. После получения нужных параметров, необходимо переходить к следующей стороне. В данном случае, параметры расписаны для автомобиля Жигули.

Помимо самой регулировки, необходимо обращать внимание и на спицы рулевого колеса. При номинальных регулировках руль должен стоять ровно, но если его когда-нибудь снимали, то выполнить это условие с высокой точностью уже не получится

Все работы рекомендуется производить на яме. При этом, не допускается поднятие колес или любое перемещение подвески в процессе регулировки, так как из-за этого снижается точность настройки.

В современных автосервисах таким образом развал-схождение уже давно никто не делает. Данный способ примитивен и слишком сложен в использовании.

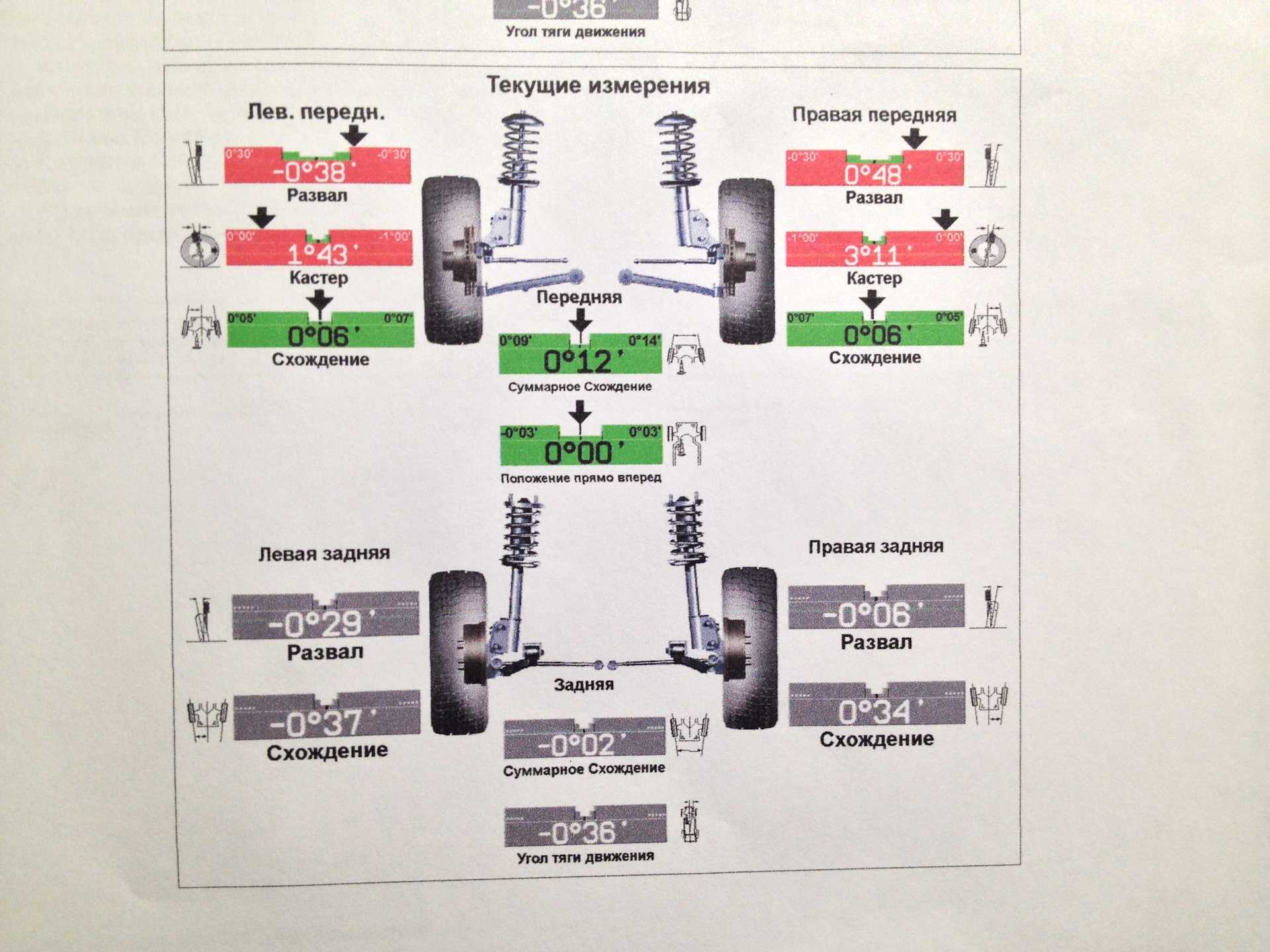

Специалистам теперь помогают компьютеры. Специальный подъемник поднимает машину на высоту, удобную для механика. На каждое из четырех колес надевается специальный датчик, который передает на компьютер угловое положение колеса. Перед началом работ мастер программирует автомобиль для выполнения проверки регулировок подвески – толкает вперед-назад и поворачивает рулем в разные стороны. После этого колеса стопорятся, а руль блокируется. Начинается регулировка.

Компьютер показывает мастеру параметры в режиме реального времени и подсказывает, в какую сторону их нужно отрегулировать. Таким образом, автомеханик настраивает развал по специальным подсказкам.

Данная настройка является одной из самых точных, так как располагает огромной базой автомобилей, где заложены все необходимые параметры.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Что такое развал, схождение и кастор

Несмотря на то, что операцию называют «развал-схождение», существует еще один параметр, сильно влияющий на управляемость машины. Что означают эти названия? Развал – это отклонение колес в вертикальной плоскости. Схождение – отклонение в угле поворота колес. Кастор – наклон амортизаторной стойки.

Если правильно сделать развал, то пятно контакта колес с дорогой максимально, что обеспечивает наилучшее сцепление с покрытием и управление во время движения. Если же развал неправильный, то сокращается пятно контакта колес, ухудшается сцепление и управляемость, а также возрастает износ резины. Правильное схождение колес обеспечивает минимальный уровень боковых нагрузок во время движения, благодаря чему возрастает управляемость автомобиля, снижается сопротивление движению, а также увеличивается срок службы покрышек. Правильный кастор обеспечивает оптимальное распределение динамических нагрузок, благодаря чему машина становится более управляемой.

Что необходимо для регулировки развала-схождения

Чтобы самостоятельно сделать развал или схождение колес вам потребуются:

диагностика подвески, при необходимости ремонт;
специальный стенд, ямные пути, смотровая яма или просто ровная площадка;
прибор для измерения углов развала и схождения. Если его нет, то потребуются:
линейка;
длинная рейка;
веревка;
малярный скотч;
несколько деревянных брусков;
штангенциркуль;
набор ключей;
регулировочные шайбы;
жидкость WD-40;
домкрат;
руководство по ремонту автомобиля.

Регулировка развала-схождения колес

Регулировка параметров обычно производится в автосервисах на специальном оборудовании с использованием компьютерной техники. Но выполнить регулировку можно и самостоятельно, имея необходимый инструмент и знания.

Самостоятельная регулировка

Для выполнения настройки в гаражных условиях потребуется подготовить: набор ключей, линейки (специальная и обыкновенная); шнур с грузиком; кусок мела.

Проверка и регулировка развала

Для начала нужно произвести замеры.

Загоняем авто на ровную поверхность (в гараж со смотровой ямой) и выставляем колеса ровно. Должно остаться немного места для перемещения ТС, которое нужно будет для осуществления замеров.
Мелом делаем на ровно выставленных колесах метки вверху и внизу.
Далее нужно приложить шнур с грузом к крылу авто таким образом, чтобы шнур был в строго параллельном положении относительно сделанных мелом меток. Шнур можно прикрепить к крылу лентой или скотчем для удобства.

Линейкой замеряется расстояние между шнуром и ободом колеса снизу и сверху.
Затем авто следует прокатить вперед, чтобы метки повернулись на 90 градусов и повторить ранее проделанные манипуляции (метки, замеры).
После авто снова двигается до тех пор, пока последние две метки не поменяются местами. Верхняя метка переместится вниз, а нижняя в верхнюю часть. И снова все замеряется.

Разница в замерах не должна сильно отличаться. При нормальном угле разница должна быть от 1 до 3 мм. Если показатели сильно разнятся необходимо провести регулировку.

Автомобиль следует поднять посредством домкрата и демонтировать колесо.
Используя ключи, следует отсоединить от поворотного кулака кронштейн стойки.
На поворотном кулаке имеется болт. Путем его смещения производится регулировка по ранее проставленным меткам.
После этого колесо возвращается на место, и вновь производятся замеры.

Проверка и регулировка схождения

Автомобиль загоняют на ровную поверхность и выравнивают колеса.
В передней части с внутренней стороны колеса (ближе к ободу) наносят две метки.
На телескопической линейке делают натяг. Концы упирают в метки, а подвижную шкалу перемещают до тех пор, пока «0» не совпадет с неподвижным указателем.
После начинают двигать авто, пока линейка не окажется в задней части колеса.

Теперь нужно посмотреть имеются ли отклонения. Для ТС с передним приводом оно должно быть в пределах 0-1. Если показания иные, необходимо произвести регулировку.

Для настройки необходимо изменить длину рулевых тяг. Путем послабления контргайки выкручивают либо вкручивают тягу, в зависимости от того, что нужно сделать – укоротить иди удлинить.
После закручивают контргайку и заново замеряют.

По окончании регулировочных работ, правильность настройки можно проверить на дороге. В случае, если все сделано верно, биение в руль будет отсутствовать, машину не будет уводить в сторону.

В автосервисе

Специалисты для регулировки развала-схождения колес используют лазерные, оптические и компьютерные стенды. Их главная задача заключается в точном измерении угловых и линейных величин. Такая техника имеет широкие функциональные возможности и обеспечивает высокую точность измерений.

После измерения величин, в случае если обнаружены отклонения, осуществляется регулировка. В сервисах обычно используют компьютерные стенды, оборудованные датчиками и компьютером для анализа и обработки полученной информации, с последующим выводом результатов на монитор. Подобные системы не только позволяют измерять углы развала и схождения, но и сразу осуществлять их правильную регулировку.

Стоимость диагностики и регулировки колес варьируется в пределах 900–1500 рублей для отечественных автомобилей, 1000–1500 для иномарок. За работу с крупногабаритным транспортом придется заплатить от 1500 рублей.

Кроме этого потребуются дополнительные траты – снятие/установка колеса (150–300 руб.), регулировка рулевого редуктора (ок.500 руб.) и т. п.

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Установка углов схождения

Эту работу удобнее производить на смотровой яме. Колёса нужно поставить как можно ровнее, а руль зафиксировать. Для большей точности на уровне порогов лучше натянуть шнур по всему периметру автомобиля – это поможет лучше выровнять колеса. Теперь понадобится телескопическая линейка:

Спуститесь в яму и на покрышках обеих колес вблизи дисков поставьте отметки. Они должны быть снизу.
Поставьте телескопическую линейку так, чтобы она упиралась концами в отметки и зафиксируйте шкалу – это нулевое положение.
Сдвиньте автомобиль вперед, чтобы колеса с линейкой провернулись на 90 градусов назад. Линейка не должна касаться никаких деталей.
Измерьте расстояние между отметками в заднем положении – оно должно отличаться на 1 мм.
Теперь прокатите автомобиль назад, чтобы колеса с линейкой провернулись в переднее положение. Здесь тоже измерьте расстояние.

Теперь вы можете оценить – разница в промежутке в переднем и заднем положении должна быть в пределах от -1 до +1 мм. относительно нулевого. Это нормальные показатели. Если они отличаются, надо регулировать длину рулевой тяги в нужном направлении. Учитывайте, что у заднеприводных и переднеприводных автомобилей схождение разное. Такими несложными методами можно отрегулировать сход-развал своими руками. Для этого не требуется никаких особых инструментов. В домашних условиях при должной аккуратности результат получается не хуже, чем на СТО, и теперь вы знаете, как выставить правильные развал и схождение самому.

В каких случаях и для чего нужно делать развал-схождение

Для снижения рисков ДТП необходимо своевременно регулировать развал схождение. При правильной регулировке значительно возрастает износостойкость шин. Правильно отрегулированный развал-схождение повышает устойчивость и маневренность автомобиля. В каких же случаях следует проверить угол сход-развала?

Транспортное средство уводит вправо или влево. Если вы движетесь по прямой и отпустите руль, то можете наблюдать как машину начнет уводить в одну из сторон. Кроме того, во время прямолинейного движения вы можете чувствовать сопротивление руля или так называемый «тугой» руль.
При попытке повернуть, можно наблюдать запоздалую реакцию транспортного средства.
При неравномерном износе резины.
После ремонтных работ ходовой части транспортного средства.
В некоторых случаях «визг» колес при вхождении в поворот на большой скорости может свидетельствовать о неправильно отрегулированном сход-развале.
При беспричинном изменении клиренса транспортного средства.
При активном использовании автомобиля необходимо регулировать не реже одного раза в год.
После сильных повреждений подвески.

Регулировка колес своими руками

Установку развал-схождения задних и передних колес можно выполнить самостоятельно. Однако, даже если имеются кое-какие знания, процедура занимает много времени. К тому же отсутствие должного оборудования и инструментов не позволит достичь точных показателей. В любом случае, профессионал в данном деле сделает все быстрее и качественнее.

Однако, если Вы все же решили выполнить данную процедуру самостоятельно, то необходимы будут следующие инструменты:

Телескопическая или обычная линейка. Необходима для измерения угла схождения задних и передних колес.
Отвес для определения развала колеса.
Шнур.

Необходимо ровное напольное покрытие в гараже, плюсом будет присутствие смотровой ямы. Самостоятельная корректировка развал-схождения задних колес проводится поэтапно. Первым делом регулируется развал, а затем – схождение.

Настройка угла развала колес

Первым делом необходимо выровнять колеса. Делается две пометки сверху и снизу. Таким образом, если их соединить, то образуется диагональ.

К крылу автомобиля прикладывается шнур-отвес. Затем линейкой замеряют расстояние между отметками (верхней и нижней) и шнуром. При одинаковом расстоянии с развалом колес у машины все в порядке. Если разница в измерениях превышает 3 мм, то регулировка точно необходима.

Затем нужно прокрутить колёса слегка вперед или назад, так, чтобы отметки были параллельны полу. И повторить измерения. Повторно откатить авто и выполнить повторный замер. Такая последовательность осуществляется для точного обнаружения отклонения от требуемой нормы.

Снимается колесо и откручиваются болты между поворотным кулаком и кронштейном амортизационной стойки. Поворотный кулак сдвигается по произведенным измерениям. Колесо устанавливается обратно и опять производятся замеры.

Аналогичным образом производятся замеры и остальных колес.

Регулировка схождения задних колес

Передние колеса выставляют в прямолинейное положение. Делаются отметки на передней внутренней стороне шины колеса.

Далее с помощью телескопической линейки, уперев ее краями в отметки, фиксируется полученный результат. Колесо прокручивается вперед и фиксируется новый результат. Полученные значения сравниваются. Если показания во втором измерении оказались меньше, то это отрицательное схождение, если наоборот, то положительное.

Регулировка производится путем изменения параметров рулевых тяг. При отрицательном схождении тяга укорачивается, при положительном удлиняется.

Производятся повторные замеры. Затягивать болты нужно аккуратно.

Кластер

Приступив к регулировке, нужно не забывать учитывать кластер, продольный и поперечный угол оси. Правильно выставленные параметры обеспечивают стабилизацию колес машины во время движения. Другими словами, при повороте руль должен автоматически и самостоятельно выровнять колеса.

Если выставить нулевое значение кластера, то достигается максимальный угол поворота колеса.

Отрегулировать кластер возможно и самостоятельно. Выполняется это путем изменения количество шайб на растяжках подвески. Для увеличения угла удаляются шайбы.

Неправильные регулировки сход-развала

На легковых автомобилях неправильной
регулировкой считается отклонение настроек углов на 0º30’ от нуля. Слишком
положительный или отрицательных сход-развал имеет негативные последствия как
для управления автомобилем, так и ресурса деталей. Например, резина начнет
стираться неравномерно. Если быстрее изнашивается наружная сторона, то владелец
машины это заметит во время подкачивания шины и отправится на регулировку.

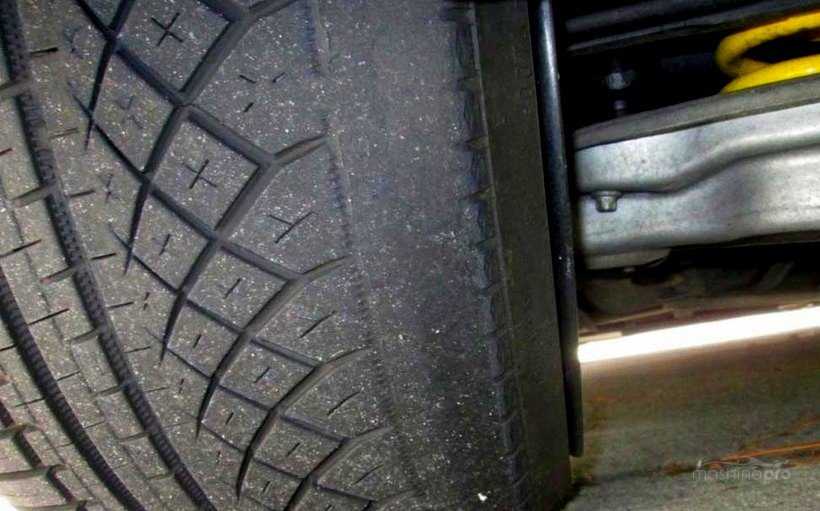

Неравномерный
износ покрышки с наружной стороны

А вот при чрезмерном износе со внутренней
стороны водитель узнает о проблеме только при «переобувании» машины.
Тогда уже будет, возможно, поздно и придется потратиться на новые колеса. В
случае всесезонной резины проблема так и не будет выявлена, что приведет к
сильному истиранию беговой зоны и разрыву покрышки. Если это произойдет на
скорости 80-120 км/ч, машина станет неуправляемой и может случиться ДТП.

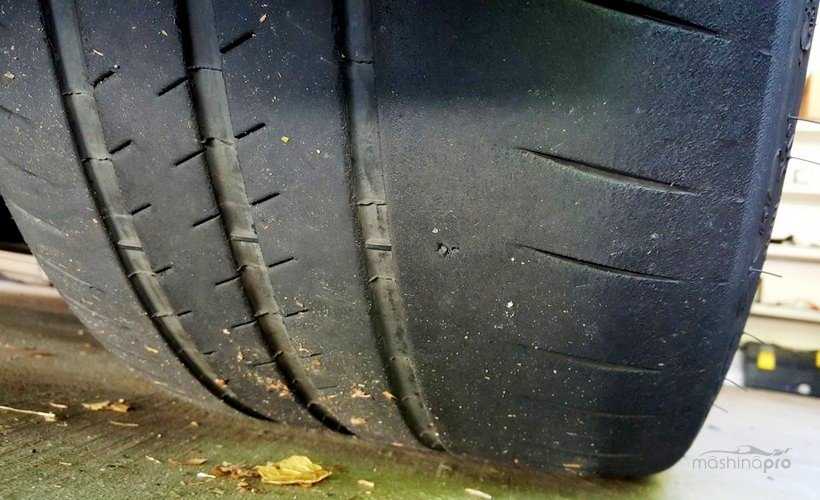

Опасный внутренний износ

Кроме износа протектора неправильная
регулировка чревата плохой устойчивостью авто на дороге. Причем на сухом
покрытии машина держится нормально, а после первого дождя сцепление с асфальтом
ухудшается, что делает эксплуатацию небезопасной. В дальние поездки на таком
авто отправляться не стоит и нужно ехать в сервис для регулировки углов колес.

На переднеприводных авто с задней
многорычажной подвеской бывают диагональные вмятины на протекторе, поскольку
изменена геометрия подвески. Это случается при неправильной регулировке задних
покрышек с дисками, если автомобиль часто используется для транспортировки
больших грузов (овощи с дачи, стройматериалы). В таком случае требуется
правильное распределение нагрузки и разная настройка углов передних и задних
шасси.

Неверные
параметры схождения и развала вызывают дополнительный шум шасси. Это связано с
неполным прилеганием беговой зоны протектора к асфальту. Сопротивление качению
повысится и колеса начнут гудеть даже при 60-80 км/ч. На скорости 120-130 км/ч
шум будет слышно даже с закрытыми окнами.

Измерение продольного и поперечного угла наклона оси поворота

Короткое видео (2 мин) о том, что такое кастер

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.Измерение уровнем поперечного наклона оси поворота.

Разметка углов для поворота колеса

Что такое развал-схождение?

На износ резины больше влияет схождение колёс — угол между плоскостью вращения колёса и линией направления движения. Схождение измеряют в градусах, определяя величину угла между плоскостями или в миллиметрах, высчитывая разницу между передними и задними точками колёс одной оси.

Первый признак неправильных углов схождения — визг резины при поворотах.

Развал колёс. Развал — это угол, показывающий положение колёс по отношению к поверхности дороги при взгляде на автомобиль спереди. Развал позволяет выяснить, как сильно отклонены колёса от своей вертикальной плоскости. При «нулевом» развале они не отклоняются ни внутрь, ни наружу. Износ шин в таком случае минимален.

Развал влияет на курсовую устойчивость и управляемость автомобиля, обеспечивая контакт шин с дорогой. Углы развала должны быть одинаковы с обеих сторон, иначе при движении машина будет отклоняться в сторону.

Непредсказуемость при вхождении в повороты, повышенный износ шин, «расхлябанная» подвеска, снижение манёвренности — все это повышает риск серьёзного ДТП. Развал и схождение колёс могут нарушиться после наезда на препятствие, повреждения диска, ремонта ходовой части. Отрегулированное положение колёс важны для устойчивости автомобиля на дороге — меньше склонность к опрокидыванию и заносу в экстремальных ситуациях, управление становится легче.
