Исторические корни деревянного велосипеда
Первые велосипеды из дерева лишь отдаленно напоминали современную конструкцию – колеса крепились к прямому остову, впереди были закреплены ручки для управления. Педали и привод отсутствовали, велосипед приводился в движение отталкиванием ног от земли. В общем, конструкция больше напоминала беговел.
Первая картина с двухколесным сооружением была написана художником Джакомо Капротти, учеником легендарного Леонардо да Винчи, в конце 15-го столетия. То есть можно смело предположить, что история велосипеда насчитывает как минимум половину тысячелетия.
Что-то отдаленно похожее на велосипед зародилось в эпоху Ренессанса
Китайцы, однако, с этим не соглашаются – по их версии, велосипеды изобрели уже до нашей эры. А если быть точнее, то по найденным чертежам 2500-летней давности им удалось воспроизвести настоящее чудо древности – деревянный велосипед-будку.
Устройство ничуть не проще современного байка – так старались конструкторы того времени
Но вернемся к беговелу. Официально изобретателем первого велосипеда является Карл фон Дрез – немецкий инженер-конструктор.
Изобретение датируется на 1818 год. Начиная с XIX века, велосипед получил значительный толчок в развитии: его конструкция несколько раз видоизменялась, и в конце столетия стали появляться машины, схожие с нынешними.
Беговелы с деревянной рамой делаются и в наши дни
Деревянный беговел не ушел безвозвратно – современность возвращает ретро из далекого прошлого, давая второе дыхание. Например, велосамокаты уже давно не те, какие были в XIX веке, но также изготовлены из дерева. Впрочем, не только беговелы собираются из дерева. Это и вполне обычные, на первый взгляд, велики. Конечно, такие модели не распространены и существуют зачастую в единственном экземпляре.
Акцент на дерево
Деревянные велобайки отличает не только неповторимый привлекательный дизайн, но и практичность, обусловленная свойствами древесины:
- прочность материала;
- упругость;
- лёгкость обработки;
- поглощение вибрации, благодаря чему достигается плавность хода.
Производители зачастую применяют технологию наслоения, создавая гибкую прессованную форму, рама получается цельной, что добавляет ей прочности. И также нередко сочетают дерево с углеродным волокном, чтобы обеспечить лёгкость изделия. Готовую раму обрабатывают пропитками от влаги, гниения, в результате чего обеспечивается устойчивость изделия к воздействиям внешней среды.
Наиболее распространённые породы деревьев, используемые на производстве: ясень, клён, берёза, бук, дуб, кедр, орех, сандал и прочие сорта красного дерева. Ещё один достойный внимания материал — бамбук. Деревом он, конечно, не является, но по прочности ему не уступает.
От истоков к современности
Исключая сомнительные сведения о найденных при раскопках фресках с изображениями конструкций, напоминающих велосипед, а также о рисунках и чертежах Леонардо да Винчи, официально считается создателем этого средства передвижения немецкий барон Карл фон Дрейз. Сделанный им из ясеня велосипед был лишён педалей и остальных привычных на сегодня механизмов, в движение приводился путём отталкивания от земли ногами, благодаря чему и был назван «машина для бега», а в простонародье дрезина. Несмотря на примитивность конструкции, этот деревянный велосипед положил начало дальнейшим его модификациям и является прародителем всех современных велобайков.
На сегодняшний день стремительно набирает обороты в спортиндустрии производство конструкций из натуральных материалов. Интересными концептуальными моделями могут похвастать многие ведущие производители. Один из самых ярких представителей этого вида — деревянный электробайк. Симбиоз старого доброго дерева и усовершенствованных механизмов всё больше подогревает интерес у любителей веломодерна.
В своём творчестве не отстают и народные умельцы, некоторые из них ухищряются даже воссоздать цепной механизм, используя одно лишь дерево.
Иногда смешные, иногда внушающие восхищение конструкции радуют своей оригинальностью, пробуждая желание сделать велосипед из дерева своими руками.
Велосипеды из дерева
Эти велосипеды в последнее время набирают популярность в Европе и Америке. Первые в мире байки были сделаны из дерева, и этот материал по сей день не устарел. Теперь деревянный велосипед – это эксклюзив за огромные деньги.
Рама этих байков изготавливается из прочных и качественных пород дерева, бамбука. Многие велосипедисты не доверяют такой раме, но производители проводят многократные тесты своих байков перед продажей.
Arvak Bicycle
Этот байк с необычной рамой произведён во Франции, велосипед назван в честь коня из скандинавской мифологии. Он очень лёгкий за счёт особой геометрии рамы и технологии обработки дерева. Рама пустая внутри и состоит из древесины белого ясеня, собранной в 24 слоя. Слои дерева расположены так, чтобы в местах, на которые приходится большая нагрузка, рама была прочнее, а в других местах толщина стенки меньше. Это сделано для облегчения и упрочнения байка.
Колёса сделаны из карбона, а цепь, система и другие детали металлические.
Создатели велосипеда, Поль Герен и Тил Брайтфас, выбрали дерево как материал для рамы из-за достаточно хорошей прочности. Каждый экземпляр Arvak изготавливается вручную на заказ. Цена составляет около 11 000 долларов, поэтому только ярый поклонник необычных велосипедов может себе его позволить!
Фирма Keim разработала еще несколько моделей высококачественных деревянных велосипедов, которые также отличаются особой геометрией и низким весом.
Pedal Forward
Велосипед Pedal Forward сделан из бамбука, причём у него даже колёса деревянные. Из металла здесь только каретка, вилка, соединения деревянных труб рамы, дропауты и подседельный штырь. Бамбук – это особо прочный, лёгкий и поглощающий вибрации материал. Он даже прочнее, чем сталь и алюминий, и более упругий, чем карбон.
Фирма Pedal Forward поставила себе цель создать наиболее экологически чистый транспорт, а также доступный обычному человеку. Бамбук сотрудники компании выращивают сами, поэтому следить за качеством материала в процессе его роста очень легко. Производство деревянных велосипедов не ухудшает состояние атмосферы Земли, так как вредных выбросов намного меньше, чем при изготовлении стальных или алюминиевых байков.
Сотрудники фирмы собирают велосипеды своими руками. Несмотря на это стоимость велосипеда не превышает 500 долларов, поэтому такой экологически чистый и необычайно красивый транспорт доступен практически каждому.
Как сделать велосипед из дерева
Некоторые производители предлагают покупателю некий конструктор «сделай сам» — то есть в таком наборе имеются все детали велосипеда, в результате скрепления которых получается полноценное транспортное средство. А также можно найти инструкции по сборке брендовых велосипедов, выложенные на сайтах самими разработчиками (не бесплатно) и сделать самостоятельно похожий велик. Но если к вашей тяге к модернизации приплюсовано ещё и желание обладать эксклюзивной моделью, то стоит всё же смастерить велосипед из дерева своими руками.
Итак, вы, вдохновившись идеями современных дизайнеров, решились обновить свой старый байк с помощью деревянной рамы или же собрать практически с нуля новый (для чего, конечно же, придётся покупать дополнительные детали, если нет желания вырезать из дерева каждую шестерёнку).

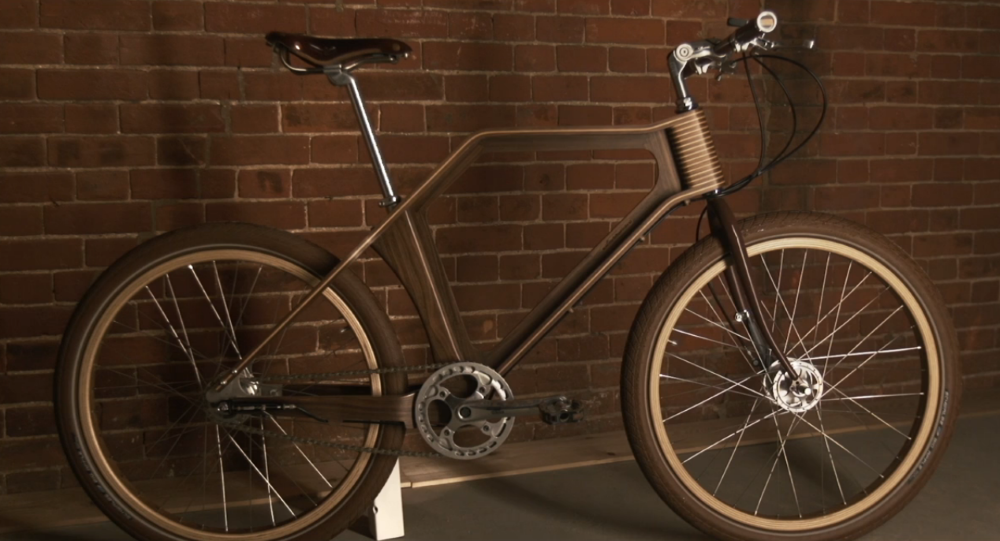

Байк с деревянной рамой
Необходимые материалы и инструменты:
древесина (важно выбрать материал правильно, дерево должно быть достаточно прочным и чтобы на нём хорошо держались крепления);
клей для дерева;
эпоксидная смола;
каретка, соединяющая механизм с рамой;
фанера;
колёса, руль и весь остальной механизм обычного велосипеда;
рубанок;
шуруповёрт или дрель;
ножовка;
болты, винты.
Начинать необходимо с создания эскиза конструкции велорамы на бумаге. Как альтернативный вариант, можно просто найти подходящий эскиз на просторах сети и распечатать в нужном формате
При проектировании рамы важно учитывать габариты остальных элементов вашего велобайка
Конструкция должна адекватно вписаться в остальной механизм.
Когда макет из бумаги и фанеры готов, начинаем мастерить велораму методом склеивания тонких слоёв древесины между собой.
По шаблону обрезать доски, обработать рубанком, уделяя углам особое внимание. Склеить все слои (их может быть несколько, по желанию).
После всех процедур остаётся две деревянные части рамы, которым следует придать окончательную форму и вставить внутрь (сразу проклеивая поверхности), металлические трубки, обрезанные точно под размер деревянной детали
Желательно, чтобы у трубок было как можно больше прорезей, чтобы готовое изделие было легче по весу
Зажать обе половины рамы до полного схватывания, можно ненадолго положить под пресс.
Вилки делаются из нескольких деревянных планок, склеенных вместе с помощью фанеры, болтов, и таким же образом крепятся к основной части.
Отшлифовать готовую раму, покрыть её лаком.
Собрать остальные части велосипеда между собой, проверить на прочность каждое крепление.
Теперь ваш эксклюзивный красавец ожидает только тест-драйва, готовый поражать своей оригинальностью и привлекать внимание. Возможно, в будущем такие модели совсем не будут редкостью на дорогах, но пока подобные нестандартные решения удивляют и завораживают публику
Если вы мастер на все руки и любите создавать интересные вещицы, почему бы не научиться изготавливать самодельные велосипеды. На велобайке можно колесить по городу, хвастаться необычным самодельным сооружением перед соседями, а главное — показать сыну, какими талантами обладает его отец, научить основным приёмам и ещё больше упрочить понятие «хозяина» в доме.
Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.
Как определиться с выбором аккумулятора для электровелосипеда. Какие характеристики имеют различные виды аккумуляторов. Как собрать аккумулятор своими руками.
До 1818 года
Средневековое изображение херувима по «Видению пророка Иезекииля». 1156
Самокат якобы 1791 года, приписываемый графу де Сивраку (Comte de Sivrac) — фальсификация 1891 года
Сведения о велосипедах и самокатах до 1817 года сомнительны. Так, рисунок двухколёсного велосипеда с рулём и цепной передачей, приписываемый Леонардо да Винчи, или его ученику Джакомо Капротти, по мнению многих, является подделкой. На витраже в церкви Св. Егидия в английской деревне Stoke Poges изображена человеческая фигура на чём-то вроде самоката, которую Н. Певзнер называет «изображением потешной лошадки, выполненным в XVII веке (C17 representation of a hobby horse)».Самокат якобы 1791 года, приписываемый графу де Сивраку (Comte de Sivrac) — фальсификация 1891 года, выдуманная французским журналистом Луи Бодри. В действительности никакого графа де Сиврака не было, прототипом его стал Джин Хенри Сиврак, получивший в 1817 году разрешение на импорт четырёхколёсных экипажей.
Легендой стала история о крепостном крестьянине-умельце Ефиме Артамонове родом с Урала, из Тагильского заводского посёлка (ныне город Нижний Тагил), который сконструировал велосипед примерно в 1800 году. Согласно этой легенде, изобретатель совершил успешный пробег на своём велосипеде из уральского рабочего посёлка Тагильского заводского посёлка в Москву (около двух тысяч вёрст). Это был первый в мире велопробег. В сие путешествие крепостного Артамонова послал его хозяин — владелец завода Акинфий Демидов, который возжелал удивить царя Александра I «диковинным самокатом» («Велосипед Артамонова»). За изобретение велосипеда Артамонову со всей его семьёй и всем потомством была дарована свобода от крепостной зависимости.Велосипед Артамонова якобы хранится в Краеведческом музее Нижнего Тагила. Как показал химический анализ железа, велосипед из нижнетагильского музея оказался самоделкой конца XIX века (сделан не ранее 1870 года), выполненной по английским образцам .
Что касается самого Артамонова, то он впервые упоминается в книге В. Д. Белова «Исторический очерк уральских горных заводов» (издание 1898 г., Санкт-Петербург): «Во время коронования императора Павла, следовательно в 1801 г., мастеровой уральских заводов Артамонов бегал на изобретённом им велосипеде, за что по повелению императора получил свободу со всем потомством». В действительности Павел I короновался в 1797 году, а в 1801 — Александр I. Белов не приводит никаких ссылок на документы, подтверждающие его поразительную находку. Не найдены они и впоследствии. Никаких упоминаний об Артамонове не удалось найти ни в камер-фурьерских церемониальных журналах 1796, 1797 и 1801 годов, ни в «повестке по случаю кончины Его императорского величества государя императора Павла Петровича», ни в описании коронации Его императорского величества Александра Павловича, ни в «Списке о всех милостях, излиянных покойным государем Павлом I в день его коронации 5 апреля 1797 года», ни в архивах канцелярии Н. Н. Новосильцева, созданной в 1801 году и занимавшейся рассмотрением технических изобретений, ни в подборке материалов о крепостных изобретателях, публиковавшейся в «Отечественных записках» П. П. Свиньина (1818—1830). Не найдено и никаких других документов, которые бы подтверждали рассказ Белова.
Прототипом легенды, возможно, послужили крепостной изобретатель Е. Г. Кузнецов-Жепинский, действительно получивший вольную (вместе с племянником Артамоном) в 1801 году за свои изобретения. Однако Кузнецов сконструировал не велосипед, а дрожки с верстометром и музыкальным органом.
Велосипед с деревянными колёсами в стиле середины XIX века.
Изобретение Лалмана
Часто возникает вопрос, в каком году велосипед снова был усовершенствован. В 1863 году инженер Пьер Лалман, который специализировался на создании детских колясок, прикрепил к дрезине педали. Сооружение фиксировалось на передней оси.
С братьями Оливье сотрудничал также знаменитый французский инженер Пьер Мишо. Он внес в модель Лалмана некоторые изменения. В частности, исследователь предложил использовать вместо деревянной рамы металлическую. При этом колеса оставались деревянными, но оснащались металлическими шинами. Именно Мишо ввел в обиход новое название транспорта – «vélocipède».
Составные элементы конструкции
Чтобы сделать беговел своими руками, важно разобраться в его конструкции. Для беговела необходимы:
- колеса;
- рама;
- сиденье;
- руль.
Колеса
Колеса являются основными составными частями конструкции. Их можно взять из колес старого велосипеда, тележки или тачки. Подшипники необходимы для того, чтобы продлить жизнь втулки. Их задача – снижать сопротивление.
Рама
Рама состоит из 2 боковин. Между боковинами выдерживают определенное расстояние. Боковины должны соответствовать ширине колес. Рама делается из фанеры толщиной 15 мм. Для крепления рамы используют болты, гайки или шпильки.
Сиденье
Сиденье прикрепляется к двойной раме с помощью уголков для мебели. Оно обшивается кожзаменителем, укрепляется степлером. Прокладку выполняют из поролона.
Руль
Руль изготавливается разными способами. Он может быть сделан из черенка лопаты, которая прикрепляется хомутами из стали. Чтобы трение было минимальным, черенок от лопаты промасливают. Вместо черенка от лопаты можно использовать отрез арматуры, который крепится хомутами из фанеры.
Трёхколёсные
Rungu Juggernaut Bike
Этот велосипед компании Rungu Juggernaut Bike имеет два колеса спереди и одно сзади. Трёхколёсный байк стал конкурентом, так полюбившимся райдерам. Велосипедист на нём может ездить в разных погодных условиях: по снегу и льду, по рыхлой земле и песку, по которому не решится идти пешком даже самый опытный путешественник. Байк незаменим на севере, где вечная мерзлота, и в пустынной местности.
Рама из алюминиевого сплава очень жёсткая и прочная, а длинная база равномерно распределяет вес райдера и обладает хорошей устойчивостью. Широкие шины легко преодолевают различные препятствия, а если уменьшить давление в камерах, то этому байку на бездорожье нет равных. Даже сложно себе представить, сколько весит такой агрегат с дополнительным колесом, широкими покрышками, рамой с большим количеством труб и двумя вилками. Для снижения массы ободья имеют отверстия.
Такие необычные велосипеды заставляют людей оглядываться на них, удивляться и восхищаться!
A2B для детей-инвалидов
Велосипед предназначен для больных ДЦП. Три колеса говорят об устойчивости. Так, обладатель этого байка может не беспокоиться о здоровье катающегося ребёнка, ведь он не сможет упасть. Ременной привод не травмирует ездока и не испортит его одежду. Также на велосипеде установлен держатель для груди, чтобы ребёнок не упал вперёд. Байк очень гибкий в плане настройки его под любого ребёнка: здесь можно настроить по высоте седло, руль и опору для груди.
Этот байк полностью безопасен, поэтому можно смело сажать на него инвалида. Таким детям очень трудно жить, и для них изобрели этот чудо-велосипед, чтобы скрасить будни инвалидов.
Деревянный детский велосипед: плюсы и минусы моделей
Преимущества и недостатки моделей
Детские модели отличаются неприхотливостью в уходе. Как правило практически все модели покрыты водонепроницаемой пропиткой.
Объяснить популярность деревянных детских байков довольно просто. По сравнению с металлическими вариантами велосипеды из дерева значительно выигрывают по весу.
Среди минусов моделей можно назвать из относительную хрупкость. Байки являются гораздо менее устойчивыми к механическим воздействиям, чем классические модели из металла.
Leg&Go
На первом месте по универсальности находится деревянный конструктор Leg&Go. Он легко трансформируется в лошадку-качалку, беговел, велосипед или санки.
Велосипед имеет большой диапазон настроек и растет вместе с ребенком. Родителю достаточно нескольких минут, чтобы сконструировать для малыша именно то, что необходимо.
Велосипед рассчитан на детей от 8 месяцев до 6 лет. Байк прекрасно выполняет функции беговела и обучает ребенка навыкам, требуемым для освоения велосипеда.
Модель состоит из нескольких деревянных деталей. Изогнутые элементы необычайно продуманы и крепятся друг к другу различными способами. В результате регулируются высота рамы и сидения.
Можно или создать байк для самых маленьких, или сконструировать велосипед для подросшего ребенка. Для усиления амортизации предусмотрено особое пружинящее положение элементов.
Для превращения беговела в велосипед устанавливается набор с педалями. В него входит ременной привод, деревянные педали и фиксированная передача.
Существует также опция установки дополнительного заднего колеса, с помощью которого велосипед легко превращается в трехколесный байк.
Модель имеет удобный ограничитель руля, положительно влияющий на безопасность катания. Его можно демонтировать, когда малыш подрастет и будет иметь развитые навыки управления велосипедом.
Байк имеет 14-дюймовое переднее колесо и 12-дюймовое заднее.
Цена велосипеда в базовой комплектации составляет около 180 долларов.
Помимо вышеописанной модели, существует еще несколько удобных и проверенных вариантов. Так, концепции Grow bike и B’kid также растут вместе с ребенком. Модели от Wishbone легко превращаются из беговела в велосипед с педалями.
Классикой является и обычный деревянный беговел. Он имеет опцию регулировки высоты сидения, отличается простой конструкцией и удобством в эксплуатации.
Главным преимуществом абсолютно всех моделей деревянных велосипедов и беговелов является их малый вес. Параметр невероятно важен для детей. Легким байком управлять гораздо проще, чем тяжелым.
Слишком большой вес велосипеда является частой причиной отказа детей от тренировок. В младшем возрасте у ребенка может просто не хватить сил на управление тяжелой моделью.
Беговел является прекрасным вариантом первого велосипеда. Большинство экспертов сходятся во мнении, что обучать ребенка катанию лучше в раннем возрасте, а начать следует именно с двухколесного байка без педалей. Трехколесные модели практически не имеют наката. Они не развивают необходимых навыков балансировки, в них сложно крутить педали.
Начать катание на беговеле вполне возможно в 1.5 года. Транспорт такого типа может использоваться до 5 или даже 6 лет.
Деревянный детский велосипед своими руками
Байк такого типа изготавливается довольно просто при наличии навыков работы с деревом.
Для работы понадобятся:
- Сверлильный станок.
- Дрель.
- Токарный станок.
- Шлифовальный инструмент.
- Лобзиковый станок.
- Ручной рубанок.
- Электрический рубанок.
- Молотки.
- Долото.
- Напильники.
- Рашпили.
- Наждачная бумага.
- Деревянные брусья.
- Клей для дерева.
- Лак.
- Растворитель.
- Воск.
- Кисти.
- Винты и гайки.
- Колеса.
- Материалы для мягкого сидения.
- Грипсы.
В интернете есть несколько готовых чертежей. Можно воспользоваться ими или изготовить собственный вариант. Можно также воспользоваться фото инструкциями.
После сборки основных деталей особое внимание следует уделить ошкуриванию и покраске велосипеда. В обязательном порядке байк стоит обработать водоотталкивающим раствором
Работа проводится в несколько этапов и включает в себя нанесение герметика, смешанного с растворителем. Затем кистью наносится герметик, смешанный с лаком. После полного высыхания можно дополнительно покрыть велосипед несколькими слоями лака. Завершающим этапов является восковая полировка.
О обязательном порядке следует предусмотреть удобные грипсы и комфортное сиденье. Можно добавить на руль и раму мягкие защитные накладки.
История
Первые представители деревянных велосипедов имели совершенно другой вид, колеса фиксировались через прямой остов, на передней области закреплялись ручки для маневрирования.
Педального механизма не было. Первый байк двигался при помощи отталкивания нижними конечностями от земли. Принцип действия был больше похож на беговел.
Первая картина с участием велосипеда появилась в 1490-х годах, а значит история велосипеда включает более 500 лет развития.
В Китае же утверждают о появлении велосипеда ещё до нашей эры. По найденным чертежам, которым более 2500 лет, китайцы собрали своеобразный велосипед — будку, также выполненный целиком из дерева.
По официальным данным велосипед был изобретен в Германии в 1818 году. После этого двухколесное транспортное средство постоянно модернизировалось. Стали появляется и машины, которые были отдаленно похожи на современные аналоги.
Однако деревянный велосипед не исчез, новые конструкции делают снова возможным его использование. Велосамокаты, которые были изобретены в 19 веке, в настоящее время также изготавливаются из дерева.
Велосипеды из дерева не так популярны и чаще изготавливаются в единичном экземпляре. Модели характеризуются высокой денежной стоимостью и приобрести байк из дерева может позволить себе далеко не каждый райдер.
По этой причине некоторые задумываются об изготовлении деревянного велосипеда своими руками.

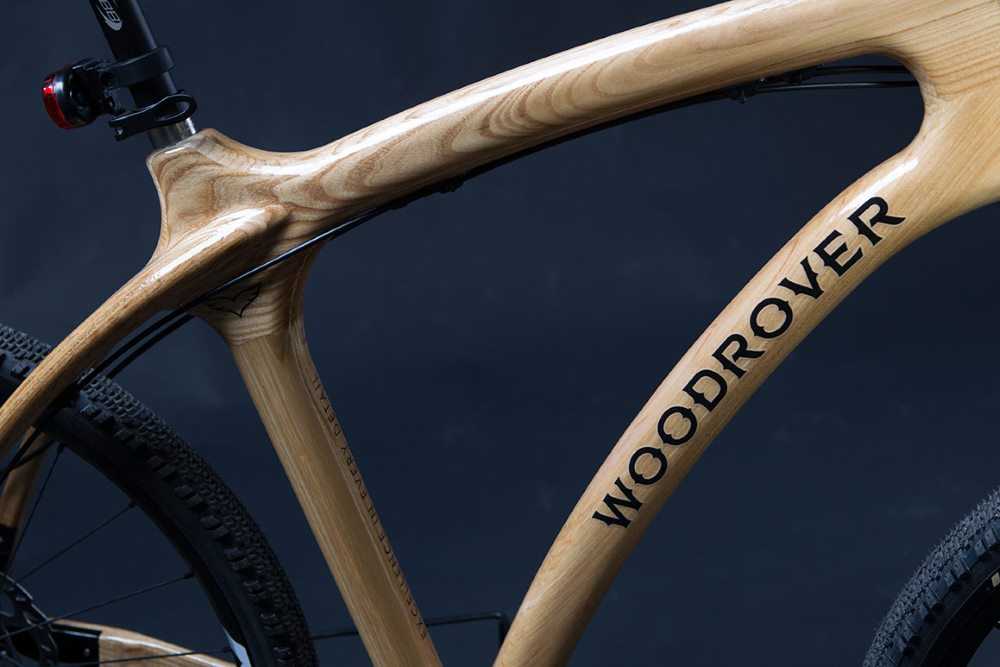

Современные модели на деревянных рамах
Велосипед – экологически чистый и тихий транспорт. Он не отравляет окружающую среду выхлопами, не раздражает треском и шумом, а еще он менее опасен по сравнению с автомобилем. Идеально. Но оказывается, можно сделать велосипед еще более экологичным – собрать его на деревянной раме.
Действительно, с деревом велик почти на 100% становится натуральным – полностью исключается небезопасное для здоровья производство металлических сплавов и углеродного волокна, к тому же дерево – более доступный материал. Неугомонным конструкторам удалось воплотить деревянные велосипеды в реальность. Оценим пятерку лучших моделей:
1. Perfect Day – маунти-байк на деревянном остове – возможно, самый прочный среди своих металлических собратьев. Идея создания и эксклюзивная модель принадлежит компании Dvoika. Материал рамы – береза.
В целом это полноценный МТБ, в каком качестве мы привыкли его видеть: геометрия рамы, многоскоростная трансмиссия, мощная амортизация, конструкция руля, дисковые тормоза, агрессивные покрышки.
2. Ясень-байк – уникальное решение голландского дизайнера Пола Триммера. Легкий и экологичный велосипед выполнен из цельных досок ясеня.
По конструкции эта модель занимает промежуточное положение между тремя классами велосипедов: дорожным, шоссейным и горным. От дорожника ясень-байк взял односкоростную трансмиссию и тип колес, от шоссейника – легкость (около 10 кг) и взаиморасположение руля и седла, от горного эта модель переняла форму руля и дисковые тормоза. И правда, v-brake здесь неуместны – пришлось бы резать дерево, а это уже некрасиво.
3. Aero – стильная модель с рамой типа «глаз». В отличие от предыдущих моделей, эта оснащена тонкой металлической и жесткой вилкой. Задние перья как бы сливаются с передней частью рамы, подседельная труба отсутствует – седло просто крепится к верхней части «глаза».
Модель принадлежит украинскому конструктору Марии Королевой. Упор был сделан на оригинальность и стиль, сам же велосипед относится исключительно к классу прогулочных. Впрочем, прогулки с таким байком запомнятся навсегда!
4. Bough Bike – электрический велосипед из дерева с ременной двухскоростной трансмиссией. Мощность двигателя составляет 225 Вт, максимальная скорость разгона – до 25-30 км/час без силовых затрат велосипедиста. Тормоза – ручной ободной и классический барабанный.
Материал остова – дубовая древесина из Франции, крепления колес и стыки частей рамы выполнены из нержавеющей стали.
5. Guapa – городской синглспид на бамбуковой раме и жесткой алюминиевой вилке. Модель отличает легкость и высокая курсовая устойчивость на гладких дорогах.
Велосипед отлично подойдет для быстрой городской езды и порадует любителей велотранспорта и приверженцев экологичного образа жизни.
