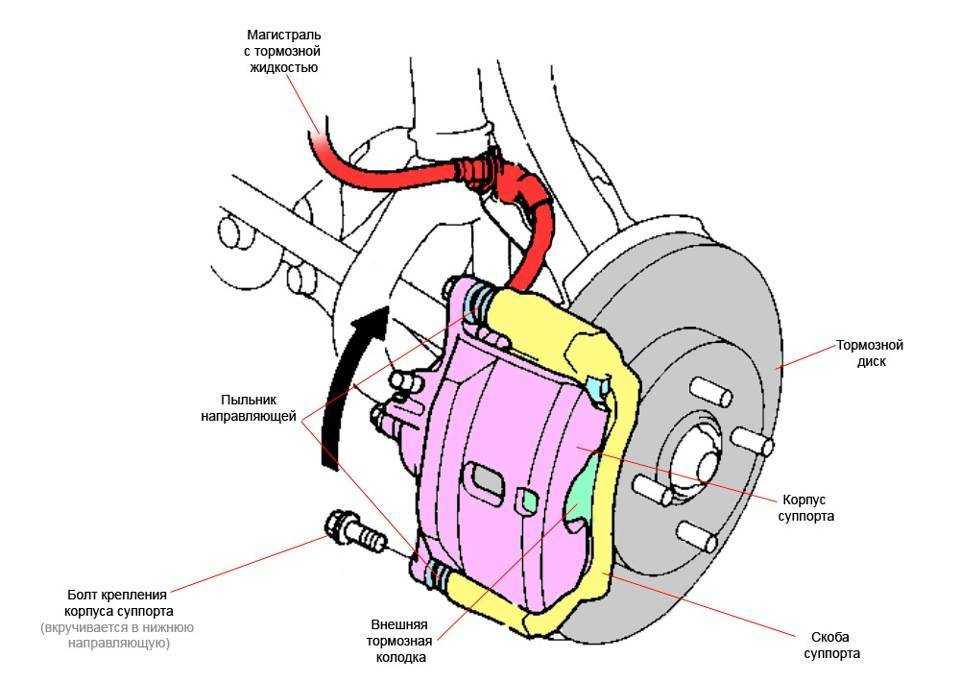

Суппорт: устройство, принцип работы, виды, неисправности

Почему важно настроить велосипед

Многие новички, не придавая особого значения персональной регулировке, сразу же предпочитают ездить на велосипеде, оставив заводские настройки. У них начинают болеть руки, ноги, мышцы шеи, спины и суставы. А чтобы этого избежать, нужно перед ездой настроить (правильную посадку) основные элементы велобайка под себя. Тогда все нагрузки равномерно распределятся поровну на тело ездока:

если грамотно настроить положение седла, то не будет дополнительной нагрузки на суставы ног, затраты на раскручивание педалей уменьшатся, скорость увеличится;
руль велосипеда настраивают с учетом положения седла, при разных типах моделей расположение будет различным;
точное размещение тормозных ручек на руле и отладка тормозов убережет от неприятностей на трассе;
корректировка амортизационной вилки поможет улучшить комфортную езду и сохранить правильную геометрию байка;
педали, покрышки, уровень давления в них, тоже важно учитывать.

Как отрегулировать задний переключатель во время езды

Если во время езды почувствуете, что цепь не закидывается на бОльшую звезду (для снижения скорости) – немного натяните трос. Это можно сделать ОТКРУЧИВАНИЕМ гайки. Много не крутите – один щелчок – четверть оборота – проехались, пощелкали манетками. Попереключали скорости, проверили, если недостаточно – еще на один щелчок.

Если перетянете -то цепь может начать плохо скидываться на мЕньшую звезду (для увеличения скорости). И чтобы дать ей возможность скидываться корректно – закрутите гайку на один щелчок. Дальше проверьте – если мало – то еще на один. Так же проедьтесь, попереключайте скорости. Ну а если слишком ослабили – то крутим по одному щелчку обратно

Переключатели уровня Shimano Deore, Shimano XT нужно будет слегка регулировать каждые 500-700 километров. Если класс переключателя ниже – то чаще. Так же, если у вас дешевые рубашки и тросы – они будут “вытягиваться”. В результате настройка будет уплывать.

Алекс “На Байке” Сидоров

Блюдо дня: Как “АвтоАс” Кен Блок тренируется между заездами на своей полноприводной тачке

DC SHOES: KEN BLOCK GYMKHANA PRACTICE

Боли при неправильной настройке велосипеда

Любые боли могут быть спровоцированы как неправильной настройкой велосипеда, так и другими причинами, поэтому не воспринимайте написанное догму. Если после внесения корректировок, описанных здесь, боли продолжаются, то обратитесь к врачу. Имейте ввиду, что большинство описанных здесь болезненных ощущений могут быть вызваны слабыми мышцами и связками, поэтому, возможно, просто потребуется больше практики и укрепление организма.

Колени

Боли в коленях могут возникать тогда, когда седло сильно опущено или, наоборот, слишком поднято. Также возникают проблемы с коленями, если плохо отрегулировано крепление контактных педалей. Некоторые гонщики считают, что более свободное пристегивание избавляет от этой проблемы.

Спина

Боль в спине после езды часто связана со слабой развитостью мышц, поэтому проблема пройдет сама собой после регулярных тренировок. Но боли в спине также могут возникать из-за большого расстояния между рулем и седлом. Поэтому попробуйте поэкспериментировать с выносом руля, седлом. Многим велосипедистам помогали даже незначительные изменения.

Плечи, руки и шея

Мы объединили эти три участка, так как они часто страдают вместе из-за излишнего напряжения. Боли в этих зонах могут быть вызваны слишком большим или слишком маленьким расстоянием до руля, из-за чего Вы не можете держать комфортное расслабленное положение. Экспериментируйте с изменением высоты седла. Многие гонщики отмечают, что помогла регулировка наклона руля и изменение выноса. Эргономичные ручки также способны избавить от болей в руках и плечах.

Бедра

Очень большое количество проблем в тазобедренных суставах возникает из-за низкого или слишком высокого седла, сильного смещения вперед или отсутствия специальных шорт.

Суппорт велосипедный – какие функции он выполняет

Суппорта велосипедные, или машинки, – подвижные детали на переключателях передач и дисковых тормозах. Под действием изменения натяжения троса суппорта перемещаются, благодаря чему задается нужное положение цепи или тормозной колодки.

Суппорта на велосипеде трех типов:

переднего переключателя – машинка с закрепленной рамкой, приводится в движение тросом, изменяет положение и перекидывает цепь по звездочкам;
заднего переключателя: деталь с рамкой и роликами, удерживает натяжение цепи на постоянном уровне при переключении передачи;
тормозные: крепятся на раму велосипеда, отвечают за перемещение тормозной колодки по отношению к ротору (диску).

При переключении передач необходимо заранее ослабить нагрузку на педали, это позволит цепи более гладко перейти с одной звезды на другую и уменьшит нагрузку на суппорт. При прокручивании педалей назад и во время стоянки переключать скорости нельзя: это чревато поломкой механизма.

Тормозной суппорт работает независимо от скорости движения велосипеда и приложенной нагрузки на педали. Суть его состоит в том, что при изменении натяжения тросика детали вместе с колодками сдвигаются (приближаются к диску) или расходятся, удаляясь от него. Стоит лишний раз повторить: техническое состояние суппортов позволит продлить срок службы трансмиссии, уменьшить износ тормозов, а значит, повысить безопасность передвижения.

Причины износа суппортов

Зачастую детали ломаются, когда быстро изнашиваются, а этому предшествует неправильный уход за трансмиссией, загрязнение, падение байка, слабая настройка и несвоевременный техосмотр.

Осмотр и техобслуживание:

Очищение цепи и ее смазка;
Подтяжка тросов;
Настройка обоих переключателей;
Переключать скорости учитывая правила.

Тормозной суппорт обслуживается аналогично переднему и заднему. В основном плохая работа обусловлена загрязнением.

Частые поломки дисковых тормозов горного велосипеда:

Диск трется о тормозные колодки от того, что колодки не правильно вылетают;
Пружина ослаблена;
Когда болтики суппорта неверно прикручены колодки дисков задеваются во время полного оборота колес.

Регулировка переднего тормоза на велосипеде

Самое сложное впереди. Не стоит бояться, нужно всего лишь сконцентрироваться. Итак, нужно отрегулировать расстояние между колодками и колесом

Это важно. Опять же, мониторинг действий схож для задних и передних тормозов

Стоит помнить: если дистанция будет слишком большой, то зажимы будут плохо прилегать. Следовательно, тормозного эффекта не будет. Если же, наоборот, оставить тормозам мало места – они будут чиркать по ободу. От этого колодки быстро сотрутся, а колесо будет постоянно тормозить. В общем, отрегулировать расстояние между колодками и ободом можно с помощью одной гайки, которая находится на рычагах, сверху, где прикрепляется металлический тросик.

Её стоит открутить, тем самым ослабив хватку. От этого действия рычажки разъедутся, не стоит бояться. Их силой руки нужно прислонить к ободу. Потом зажать ручку тормоза так, чтобы она не доходила до руля на пару сантиметров. Удерживая рычаги в таком же положении, следует обратно закрутить гайку. Регулировка тормозов на велосипеде этим не ограничивается.

Настройка велосипеда — руль

Первое что нужно понять как у вас стоит руль, у меня стоял странно.

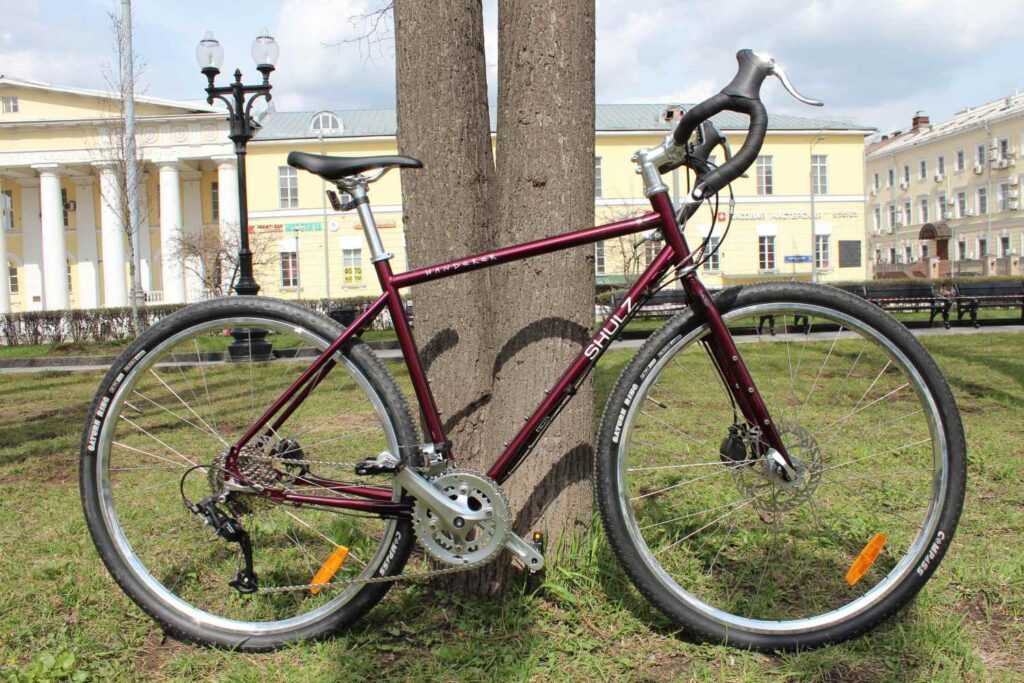

Не настроенный велосипед из магазина

Настройка руля состоит из трех частей — настройка руля велосипеда с тормозными ручками и настройка выноса руля.

Как настраивается руль баран можно посмотреть на видео.

В моем случае было достаточно немного повернуть (опустить) и отцентрировать руль. Тормозные ручки стояли не идеально, имел небольшую несимметрию. Корректировать установку тормозных ручек я не стал, хотел сначала покататься и понять что происходит. Тормозная система рассмотрена ниже в отдельном материале.

Если у вас руль другого типа, не баран, то подходы настройки принципиально ничем не отличаются. Нужно регулировать положение руля, тормозных ручек и ручек переключателей.

Далее нужно настроить вынос руля велосипеда. Жесткий (нерегулируемый) вынос руля имеет две настройки. Первая это изменения высоты выноса и соответственно руля, вторая угол наклона выноса.

За счет переставления проставочных колец можно регулировать высоту руля.

Настройка велосипеда — проставочные кольца

Для регулировки высоты руля у Shulz Wanderer установлены три проставочных кольца одной высоты. Иногда проставочных колец больше и как правило они разной высоты. Кольца разной высоты увеличивают гибкость настройки. При этом на практике разница в высоте руля в несколько мм неуловима.

Дополнительно вынос руля можно развернуть на 180 градусов. В моем случае я опустил руль на одно кольцо и развернул вынос, сделал его параллельным земле. Что было и что стало с рулем можно увидеть на изображении под заголовком материала.

В сложных случаях можно менять вынос руля. Ассортимент выносов огромный, они отличаются длинной и углами. Замена выноса не будет базовой настройкой велосипед и ее нужно делать уже имея опыт катания.

Причины износа суппортов

Осмотр и техобслуживание:

Очищение цепи и ее смазка;
Подтяжка тросов;
Настройка обоих переключателей;
Переключать скорости учитывая правила.

Частые поломки дисковых тормозов горного велосипеда:

Диск трется о тормозные колодки от того, что колодки не правильно вылетают;
Пружина ослаблена;
Когда болтики суппорта неверно прикручены колодки дисков задеваются во время полного оборота колес.

Дисковые механические тормоза велосипеда

рис 7.

рис 8.

Конструкция дисковых механических тормозов следующая:

Тормозная ручка. Монтируется на руль. В качестве крепежа используется хомут.
Регулятор троса. Используется для регулирования силы натяжения троса.
Регулятор тормозной ручки. Устанавливается ручка с учетом длины пальцев велосипедиста.
Для защиты троса от возможных загрязнений и повреждений используется рубашка троса.
Место крепления троса называется фиксатором.
Для приведения в действие тормозных колодок используется калипер.
Тормозные колодки. Изготавливаются из металла, на их поверхность наносится вещество органического происхождения. Колодки монтируются в калипер.
Адаптер. Монтируется в качестве прослойки между рамой велосипеда и калипером.
На втулку колеса монтируется ротор.

Тормозные кабели

Если у вас гидравлические дисковые тормоза, стоит проверить все гидравлические шланги и фитинги на предмет утечек. Утечку иногда бывает трудно обнаружить. Однако, грязь, как правило, находится там, где расположены утечки — это один из признаков , чтобы найти утечку. Если вы найдете утечки , отнесите велосипед к механику.

Механические дисковые тормоза используют кабели и кожухи, как обычные тормоза. Кабели могут могут сломаться, заржаветь или ослабиться с течением времени. Когда это происходит, тормоза начинают реагировать не молниеносно, когда вы нажимаете на тормозные рычаги. Также кожухи, которые защищают тормозные кабели, могут ломаться, ржаветь, закупориться или стереться со временем.

Регулируем положение переключателя над звездами.

Теперь подсоединяем на место трос переключения передач. Гайку регулировки длины троса (он находится между рубашкой и переключателем) на переключателе закручиваем до упора. Гайку регулировки на манетке (на руле, находится между рубашкой и манеткой) тоже закручиваем до упора. Сам трос просто натягиваем “от руки” и закрепляем под крепежным болтом под шестигранник.

Затем, чтобы настроить задний переключатель, щелкаем манеткой два (допустим) раза. В результате ролик должен оказаться (по уму) над третьей звездой. Но, скорее всего, у вас будет так, как на фото ниже

Трос натянут недостаточно – переключатель не доходит до 3-й звезды. Для регулировки используем гайку регулировки натяжения троса между рубашкой и переключателем.

Понемногу откручиваем гайку натяжения троса на рубашке, щелкаем манеткой туда-сюда и проверяем положение заднего переключателя на 3-й звезде. Ролик должен оказаться точно над ним. После каждого подкручивания гайкой – прощелкиваем манеткой до минимума – а потом обратно. Чтобы исключить провисы троса в рубашке – бывает и такое.

Как только вы точно выставите ролик над одной из звезд – он автоматически будет точно перемещаться и между другими звездами.

Если правильно отрегулировать задний переключатель – то направляющий ролик всегда будет точно над каждой из звездочек кассеты Прощелкиваем по всему диапазону и убеждаемся, что смогли корректно произвести настройку.

Исключение бывает в том случае, если сам переключатель сильно выработан. Он может быть поведен, перекошен, может погнулся петух между переключателем и рамой. В результате, придется искать какое-то среднее положение. Чтобы и внизу более-менее попадало на звезды, и вверху.

После этого надеваем обратно цепь – крутим педали (велик же еще вверх колесами?). Щелкаем переключателем туда-сюда, крутим педали, опять щелкаем. Наслаждаемся видом перебегающей по кассете цепи. Этим можно заниматься еще минут 10-15, поверьте, не надоедает

Основные отличия дисковых гидравлических и механических тормозов

Главное отличие между гидравлическим и механическим типами состоит в принципе передачи усилия, оказываемого на ручку для приведения их в действие. Так, если проводником силы давления в механике служит трос, то в гидравлике – жидкость. В качестве жидкости может выступать и тормозная, и минеральное масло (в зависимости от компании-производителя). Обе они по своему хороши, а их действие различается между собой в незначительной степени. На фото №3 предлагается схематическое изображение устройства гидравлического типа дисковых тормозов.

Фото №3: основные элементы гидравлической системы дисковых тормозов

Как отрегулировать дисковые механические тормоза на горном велосипеде

Механика постепенно уходит в историю. Сейчас ее еще можно увидеть в бюджетной линейке российских Stels, Forward и Stern. Учитывая цену, о принадлежности деталей тормозной системы к таким мировым брендам, как Shimano и Sram, говорить не приходится. Обычно это какой-то noname комплект, который имеет минимум настроек.

Еще один гвоздь в списке недостатков механических дисковых тормозов – они чаще нуждаются в регулировке. Все потому, что одна из колодок неподвижна. По мере ее стирания расстояние между ней и диском автоматически увеличивается. Между тем колебания значений этого зазора должны быть незначительными, иначе фрикционные накладки будут неравномерно изнашиваться + страдает качество замедления.

Проверка готовности системы к регулировке

Итак, сперва необходимо убедиться, что:

Адаптер, к которому крепится калипер, хорошо закреплён на раме или вилке (болты плотно затянуты).
Уже проверенный ротор надёжно зафиксирован винтами на втулке.
Колесо установлено на велосипед, эксцентрик/гайки затянуты.
Барашек регулировки натяжения троса выкручен не более чем на 1,5 оборота (находится рядом с ручкой или суппортом).
Трос закреплен на подвижном рычаге машинки.

Работа с калипером

Регулировка механических дисковых тормозов на горном велосипеде выполняется в два этапа: наладка калипера и поднастройка тормозной рукоятки. Отрегулировать суппорт – значит выставить колодки симметрично относительно диска, при этом зазоры должны быть минимальными.

В настройке калипера важно соблюдать последовательность действий:

Отцентрировать машинку. Ослабьте болты крепления суппорта к переходнику и, двигая калипер, отыщите такое его положение, при котором колодки будут равноудалены от диска и полностью параллельны ему. Отцентрировав машинку, притяните ее к переходнику, соблюдая правило равномерной затяжки: вращайте один болт на ¼ оборота, затем другой также на ¼, и снова повторяйте описанную процедуру с первым и вторым крепежом.
Выставить зазор между неподвижной колодкой и диском. На калипере механического дискового тормоза любого класса есть болт или регулировочное колесо, позволяющее приближать/удалять неподвижную колодку от диска. Здесь стоит задача воспользоваться этой регулировкой, чтобы приблизить колодку максимально близко к ротору, соблюдая зазор. Проще всего сделать это так: придвинуть фрикционную накладку вплотную к диску, но так, чтобы она не изгибала его, и немного отпустить болт для получения небольшого зазора.

Совет. Настройте зазор так, чтобы на середине хода тормозной ручки фрикционные накладки плотно прихватывали диск. Для этого потребуется корректировать натяжение троса с помощью барашка и положение неподвижной колодки (чтобы соблюдать симметрию относительно ротора).

К сведению. Центровку калипера можно пропустить, если эта операция была выполнена ранее, а колесо не снималось.

Настройка хода тормозной ручки

Эта наладка позволяет настроить положение рукоятки в момент схватывания тормоза. Конкретных рекомендаций по этому поводу нет. Кому-то удобнее, чтобы велосипед тормозил при малейшем нажатии на ручку, кому-то больше нравится наличие небольшого холостого хода и мертвая хватка в середине пути рычага.

Выполняется данная настройка с помощью винта, расположенного в корпусе тормозной ручки. Финишная доводка резкости схватывания тормоза производится барашком натяжения троса.

Внимание! После завершения всех регулировок проверьте, равноудалены ли колодки от ротора. Вполне возможно, что придется подрегулировать неподвижную фрикционную накладку

Как ослабить дисковый тормоз на велосипеде

Достаточно вкрутить барабан натяжения троса на определенное количество оборотов. Если его хода недостаточно – открутить гайку крепления тросика к калиперу, и послабить его натяжение. Вариант «так себе» – выкрутить болт регулировки положения ручки.

Как сделать, чтобы тормоза хорошо тормозили

Используйте качественные колодки и своевременно центруйте калипер относительно ротора, чтобы диск изгибался как можно меньше.

Настройка и регулировка ободных тормозов v brake на велосипеде.

В подавляющем большинстве случаев на бюджетных велосипедах, прогулочных и детских велосипедах устанавливают v brake. Это ободные тормоза с приемлемой мощностью и модуляцией ― не осуществляется блокировка колеса.
Перед началом работы необходимо обеспечить себя следующим инструментом: шестигранник на 5 мм и 3 мм, отвертка, а также плоскогубцы.

Особенности настройки v brake:

расстегнуть сами тормоза;
основное требование ― выставить колесо в ровную позицию;
вернуть все в исходное положение;
затягиваем трос при помощи шестигранника и плоскогубцев;
если ход ручки большой, тогда требуется еще больше подтянуть трос и усилить сами тормоза;
проверяем обороты колеса ― ход должен быть свободным. Бывает, когда слышно терние, тогда в этом случае стоит отрегулировать сами спицы;
если одна тормозная поверхность v brake ближе к ободу, чем другая, берем отвертку и отпускаем или закручиваем отжимные колодочные винты.

Выше были представлены краткие инструкции для тех, кто любит закрепить свои знания не только при помощи видео, но и в текстовом формате. Тормоза велосипеда, виды, настройка ― присутствуют в этой статье.
Каждая тормозная система сопровождается ознакомительной инструкцией, особенно сложные ее виды ― гидравлический вариант. Для них существуют ограничения в подборе жидкости и если не соблюдать советы, то халатное отношение и заливка чего попало приведет к получению травмы и нервному стрессу. Если нет желания посещать травматолога ― придерживайтесь правил.
Любой из типов тормозов со временем изнашивается и подлежит замене. Практика показывает, что менее уязвимы дисковые модификации, которые могут прослужить достаточно долгое время. Если неправильно их отрегулировать, то индекс зажима между передним и задним тормозом будет разным. Кто-то скажет, что причина в длине троса, так как передняя часть в два раза короче задней.
Если тросик закрыт не полностью, то старайтесь его смазывать. Дело в том, что внутри резиновой шланги есть стальная трубка, которая отвечает за плавное и свободное скольжение троса. Со временем она ржавеет, а это приводит к разрывам и его расплетению и чтобы такого нюанса избежать, желательно нанести немного капель машинного масла либо солидола на него.

Действия, необходимые для проверки и настройки тормозов

Определяем тип тормозов – дисковые, ободные или другой вариант.
Поднимаем переднее колесо, раскручиваем его и нажимаем на левую тормозную ручку. Если колесо остановилось, то скорей всего тормоз работает исправно. Но если при этом тормозная ручка касается руля, то нужно натянуть трос. Тоже самое делаем с задним колесом.
Для того, чтобы натянуть трос, на ручке тормозов предусмотрены фигурные болты. Попробуйте подкрутить их – если трос требует небольшой регулировки, этого должно быть достаточно.
Если же это не помогло, то нужно подтянуть трос. Трос в тормозной ручке вставляется в специальную прорезь, на его конце есть цилиндрик большего диаметра, за который он держится внутри ручки. Поэтому натягивается он в самом тормозе. Смотрим, где на вашем велосипеде конец троса. Трос заведомо больше нужной длины, поэтому его конец со стороны тормоза всегда виден. Иногда он бывает даже намотан. Смотрим, какой болт держит ваш трос, ослабляем его и подтягиваем трос плоскогубцами. Затягиваем болт посильней, чтобы зажать трос.
Если с ручками все в порядке, проверяем тормозные колодки. (Можно сначала проверить колодки потом ручки)

Настройка дисковых тормозов на велосипеде отличается от настройки ободных, потому что используются разные колодки и вращающиеся части. Поэтому рассмотрим эти системы отдельно.

Видео про Shulz Wanderer и другие дорожные велосипеды Shulz

Позиционирование Shulz Wanderer (официальное видео Shulz)

Позиционирование и сравнение моделей дорожной хромолевой линейки Shulz (официальное видео Shulz)

Автор будет благодарен за любые комментарии, идеи и пожелания. Если у вас есть вопросы пишите, постараюсь помочь. Могу дополнить какую-то тему или дать рекомендации по выбору грэвела, туринга и велосипедов других типов. Контакты автора.

Также можно прокомментировать любой текст, доступна авторизация через профиль социальной сети (FB/VK).

GRAVELO никогда не сравнивает бренды и велосипеды. Описываются особенности гравелов и турингов, выбирать и сравнивать человек может только сам. Моя задача обозначить возможные альтернативы — сориентировать в типах и классах велосипедов.

Почитать про историю появления, выбор, использование велосипедов гравелов, турингов, особенности катания, безопасность и про многое другое на сайте GRAVELO.RU

Фотографии велосипедов с сайтов производителей.

Что желательно сделать перед регулировкой тормозов

Если требуется настройка дисковых тормозов, которые уже были некоторое время в эксплуатации, то перед выполнением регулировки желательно произвести следующие подготовительные работы:

Проверить ротор

Первым делом откручиваем ротор тормозов от втулки и проверяем его на наличие деформации. Это можно сделать, положив его на ровную поверхность (стекло, зеркало и др.) и произвести осмотр. Если ротор неплотно прилегает, то перед настройкой дисковых тормозов следует его выровнять. Если деформация незначительна, то данную операцию можно произвести при настройке тормозов.

Проверить колодки

Снимаем тормозные колодки. Для этого находим расширение на калипере и проворачиваем за язычок каждую колодку по очереди. Если все сделано правильно, то демонтировать их не составит труда. Далее производим визуальный осмотр поверхности на наличие сколов. В случае сильных повреждений или износа колодку следует заменить.

Проверить состояние тросиков и рубашек

Данный пункт предназначен исключительно для механики. Перед регулировкой механических дисковых тормозов велосипеда следует тщательно проверить состояние тросиков и рубашек. Если трос имеет повреждения, а именно, если он распушился, наблюдаются разорванные отдельные волокна, то следует в обязательном порядке его заменить

Не важно, меняется трос или нет, его, перед настройкой тормоза, необходимо смазать. Так же осматриваем рубашку троса

Если на ней видны трещины или разрывы, то лучше ее заменить.

Проверить состояние гидролинии на предмет утечек

Данный пункт предназначен исключительно для гидравлики. Перед регулировкой гидравлических дисковых тормозов велосипеда произведите осмотр гидролинии на предмет повреждений (желательна ее замена, даже если повреждение незначительное), а также проверьте отсутствие протечек масла/тормозной жидкости по местам соединения гидролинии с калипером и мастер-цилиндром. Еще одно место, откуда может травить тормозную жидкость – шток, идущий от ручки тормозов на поршень (если прохудились манжеты). Ну, и сняв тормозные колодки, проверьте отсутствие утечек на калипере.

Удалить грязь и масло с тормозных колодок и ротора

В процессе езды на велосипеде, со временем, на роторе и тормозных колодках скапливаются грязь и масло, которые ухудшают эффективность торможения дисковой механики или гидравлики. Поэтому перед настройкой дисковых тормозов следует ее с этих поверхностей удалить. Для этого можно использовать мелкую наждачку. Снимаем ротор с колеса и круговыми движениями очищаем поверхность с обеих сторон. Ту же операцию производим с колодками (естественно с одной стороны). Сильно не усердствуйте, достаточно снять тонкий слой. После того как вы выполнили данную процедуру постарайтесь не прикасаться руками или жирными предметами к колодкам и ротору.

Проверить правильность установки колеса

Определяем правильно ли установлено колесо. Оно должно быть четко перпендикулярно земле, не перекашиваясь в сторону. Для этого ставим велосипед на колеса, ослабляем эксцентрик и, надавливая рукой на седло (держа велосипед ровно), затягиваем эксцентрик.

Наладка бюджетной системы: как правильно отрегулировать на велосипеде тормоза типа V-Brake

Идеальные в условиях полевого ремонта и дешевые в эксплуатации V-Brake настраиваются в четыре перехода

Причем, соблюдение их последовательности крайне важно. Перед тем, как отрегулировать тормоза на велосипеде, следует отсоединить подводящую рубашку от правого (для переднего тормоза) или от левого рычага (для заднего) путем одновременного оттягивания металлической направляющей троса и притягивания тормозного рычага к ободу.1

Поиск оптимального расположения колодок относительно обода — производится в следующей последовательности (колодки регулируются попеременно):

при помощи шестигранника ослабляется винт крепления колодки к рычагу;
колодка плотно прижимается к ободу;
производится поиск оптимального расположения колодки — ее внешняя и внутренняя грани должны быть корадиальны окружности колеса;
колодку слегка притягивают к рычагу.

2. Отладка расположения рабочей плоскости колодки

В настройке рычажных тормозов на велосипеде данному переходу отводится особое внимание: необходимо добиться, чтобы передний край колодок касался обода раньше заднего. Для этого под задний край колодки подлаживают какой либо твердый предмет толщиной 1-1,5 мм и прижимают ее к ободу

После чего окончательно затягивают фиксирующую гайку

Далее повторяют переход для второго рычага

После чего окончательно затягивают фиксирующую гайку. Далее повторяют переход для второго рычага.

3. Центровка положения рычагов (подбор усилия пружин рычагов) Задача — обеспечить одновременное прилегание колодок к ободу. Регулирующие элементы — винты, расположенные на левом и правом рычагах, возле места посадки последних на вилку. Цикл подготовки к наладке включает следующие переходы:

установить направляющий угольник тросика в держатель трубки на рычаге;
если трос отсоединялся, необходимо его зафиксировать соответствующим винтом на рычаге.

Содержание операции по вопросу как отрегулировать усилие пружин тормозов на велосипеде следующее:

зажимая тормозную ручку, отслеживается момент соприкосновения колодок с ободом;
на рычаге с колодкой, которая коснулась раньше, необходимо усилить пружину, завернув соответствующий винт (можно ослабить пружину на втором рычаге).

4. Настройка расстояния стационарного расположения колодок от обода колеса (выбор оптимального натяжения троса) Задача этапа — наладить остроту работы тормозного механизма. Операция производится в следующей последовательности:

регулировочный барабан заворачивается практически до упора (можно оставить 2-3 витка резьбы);
отворачивая винт крепления троса к тормозному рычагу, слегка натягивая его и снова заворачивая фиксирующий болт, отыскивается оптимальное расстояние между колодками и ободом (1-2 мм);
при необходимости незначительного увеличения/ уменьшения остроты торможения достаточно отвернуть/ завернуть барабан.

Последняя настройка тормозов на велосипеде(пункт 4) во многом зависит от правильности формы обода. При наличии небольшой восьмерки необходимо отыскивать оптимальное положение, при котором колодки не будут подтирать обод. При езде по ухабам или ямам на высокой скорости следует как можно чаще проверять эту настройку.

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно. Уточните, на какой именно передаче трет:

Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.

Как настроить и отрегулировать дисковые тормоза на велосипеде

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа. В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности. Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Ниже мы расскажем, как настроить дисковые тормоза на велосипеде вашей мечты.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

механические. При этом энергия торможения передаётся механически, с помощью тросика;
гидравлические тормоза, у которых существует специально проложенная гидролиния, и энергия торможения передаётся давлением столба жидкости.
