Настройка preload на вилке велосипеда, пошаговая инструкция, советы

Регулировка внедорожной подвески

Если вы собираетесь настраивать подвеску кроссового мотоцикла, вам придётся иметь дело с большим количеством регулировок. У такого двухколёсного транспорта за настройку сжатия и отбоя отвечают различные винты. Сжатие регулируется в верхней части вилки либо моноамортизатора, а отбой — снизу.

Оптимальные настройки будут зависеть от того, по какому покрытию вы будете ездить чаще всего. Если кроссовый мотоцикл выезжает на настоящее бездорожье лишь изредка, а большую часть времени проводит на идеально укатанных грунтовых треках или даже на асфальте, то нужно ослабить гайку, отвечающую за сжатие и затянуть ту, что регулирует отбой. Благодаря этому вы сможете добиться идеальной стабильности и устранить биение руля, возникающее в поворотах и при торможении.

Почувствовав, что подвеска очень часто замыкается на отбой и её нередко пробивает, многие новички начинают откручивать гайку настройки сжатия, сильно ослабляя её. Однако такие действия принципиально неверны. Проблема состоит в том, что уменьшение жёсткости сжатия приводит к ухудшению управления мотоциклом — в крутых поворотах наезд на неровности может стать причиной резкого рывка руля. Поэтому при частой езде по дорогам и лесным просекам с ухабами стоит повысить жёсткость сжатия и немного ослабить гайку отбоя. Зная, как настроить подвеску кроссового мотоцикла, вы без труда найдёте оптимальные параметры, сделав лишь два-три оценочных заезда.

Выставить правильный сэг с помощью преднатяга пружин.

Сэг может быть отрегулирован в каких-угодно условиях, с том числе непосредственно перед выездом. Учитывайте, что состояние подвески может сильно повлиять на измерения. При проведении измерений не «плюхайтесь» на мотоцикл, делайте все плавно и аккуратно.

С помощью рулетки и хомутика проведите измерения:

Вилка полностью разжата.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, переднее колесо мотоцикла должно быть вывешено. Закрепите хомутик (пластиковую стяжку) на пере вилки вплотную к пыльнику.

Сэг мотоцикла (статический сэг).Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Расстояние, на которое проскользит хомутик или стяжка по перу вилки мотоцикла и будет являться сэгом передней вилки мотоцикла (статическим сэгом).

Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Общее расстояние, на которое проскользит хомутик или стяжка и будет общим сэгом.

Значение переднего общего сэга:
Найдите в мануале к своему мотоциклу значение полного хода вилки.
Общий сэг мотоцикла должен составлять около 33% от полного хода вилки.

Воспользуйтесь рулеткой. Не «плюхайтесь» на мотоцикл.

Измерение 1. Задний амортизатор полностью разжат.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, заднее колесо мотоцикла должно быть вывешено. Измерьте длину вертикальной линии от центра оси заднего колеса до отмеченной кусочком изоленты тоски на пластике мотоцикла или выхлопной трубе.

Измерение 2. Сэг мотоцикла (статический сэг).

Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Проведите повторное измерение. Разница между первым и вторым измерением и будет статическим задним сэгом мотоцикла.

Измерение 3. Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Проведите повторное измерение. Разница между первым и третьим измерениями и будет общим задним сэгом мотоцикла.

Значение заднего общего сэга:
Найдите в мануале к своему мотоциклу значение полного хода заднего амортизатора.
Общий сэг мотоцикла должен составлять около 33% от полного хода заднего амортизатора.

Настройка предварительного поджатия пружин и выставления высоты подвесок

Настройка подвески начинается с регулировки предварительного поджатия пружин и выставления высоты подвесок. Для этого предварительно выполняется измерение статического и динамического прогибов.

Измерение статического прогиба производится в подвешенном состоянии мотоцикла. Измерение динамического прогиба производится на мотоцикле с сидящим мотоциклистом в полной экипировке.

С целью проведения измерений выбираются по две контрольные точки: нижние и верхние. В качестве нижних точек можно выбрать оси колес, а в качестве верхних — нижняя траверса спереди и край заднего крыла сзади. Сзади измерения производятся перпендикулярно земле, а спереди — параллельно вилке.

Разница между измеренными статическим и динамическим прогибами должна составлять 30% хода подвески, величину которого можно узнать из технической документации. В среднем ход подвески эндуро и кроссовых мотоциклов составляет 280 мм.

Если разница между прогибами получается меньше 30%, то требуется уменьшить поджатие пружины, а если больше 30%, то нужно, наоборот, увеличить поджатие пружины. Регулировочные узлы находятся в верхней части перьев и амортизатора.

Что касается высоты подвески, то она выбирается в зависимости от ощущений мотоциклиста от управляемости мотоцикла. Изменение высоты подвески производится сначала регулировкой предварительного поджатия пружин. Если этого недостаточно, то следует изменить положение перьев в траверсах или высоту заднего амортизатора.

Базовые регулировки

Главный параметр, который вам предстоит изменять при настройке подвески — это предварительное натяжение пружин. Его устанавливают, исходя из проседания мотоцикла в двух положениях — под собственной массой и под весом ездока. Стоит понимать, что величина проседания напрямую зависит от длины хода подвески — для дорожного мотоцикла она должна равняться 20–30% этого показателя. Проседание мототехники под собственным весом должно находиться в диапазоне 5–10% хода подвески. Поэтому для спортбайка с ходами подвески 120–130 мм значение проседания под собственной массой составит 7–15 мм, а под весом водителя — 25–40 мм.

Регулировка предварительного натяжения пружин выполняется при помощи специальных гаек, которые расположены поверх основных компонентов ходовой части. На вилке они располагаются поверх труб перьев, а вот на заднем моноамортизаторе — в его верхней части, рядом с основанием пружины. Для настройки подвески вам понадобится стандартный шестигранный ключ — желательно использовать новый инструмент, который не будет проскальзывать, сбивая оптимальные параметры.

Чтобы установить правильные настройки подвески, нужно замерить проседание мотоцикла в двух положениях (гонщики называют эти значения free sag и driver sag соответственно). Вначале стоит установить мотоцикл на специальную ремонтную подножку или на крупный бетонный блок, чтобы равномерно вывесить оба колеса. Теперь стоит выбрать точку, от которой будет производиться замер. Сзади лучше всего поставить отметку на любом заметном элементе облицовки, а спереди — на фонаре либо на нижней кромке ветрового щитка.

Измерять расстояние нужно не до шины, а до оси колеса, чтобы результаты получились максимально точными. Записав результаты, опустите мотоцикл на землю и повторите измерение — вы должны получить разницу в те самые 7–15 мм, если речь идёт о дорожном транспорте. Для третьего измерения вам понадобится помощник, который будет выполнять измерения и делать записи.

Предварительно разгрузив колёса, вновь установите мотоцикл на землю, а затем попрыгайте на нём, раскачиваясь, чтобы добиться сжатия обеих частей подвески. Сядьте ровно и поставьте ноги на подножки —можно держаться рукой за стену, чтобы не упасть. В это время помощник должен выполнить требуемые измерения и записать результаты. Процедуру следует выполнять три раза, каждый раз вывешивая мотоцикл и опуская его вниз — причиной погрешности может стать избыточное трение в вилке, поэтому конечным результатом станет среднее арифметическое из этих трёх измерений. Запомните, что при дальнейшей настройке подвески трогать регулировку предварительного натяжения нельзя, поскольку иначе вы рискуете сделать свой мотоцикл неуправляемым.

Существующие типы регулировок:

Preload или преднагрузка. Обычно расположено сверху левой ноги. Встречается на пружинных вилках. Регулировка немного «сжимает» пружину, тем самым увеличивая нагрузку необходимую для «страгивания» вилки с места во время работы. Если вам кажется, что вилка слишком чувствительна в начале хода, то стоит добавить пару оборотов преднагрузки.

Rebound или отскок. Обычно регулировка располагается снизу правой штанины вилки и имеет красный цвет, хотя расположение регулировки зависит от производителя и желания его левой пятки. Чем больше вы закручиваете регулировку по часовой стрелке (в сторону +), тем медленнее будет разжиматься вилка после срабатывания.

У вилок Rock Shox есть забавная маркировка на регулировке отскока – это заяц и черепаха, чтобы было понятно в какую сторону крутить. Вся соль заключается в том, что заяц на картинке нарисован с рогами. В США рогатый заяц является локальным мемом, так что не мудрено, что американская компания так увековечила это явление на своих вилках.

Lockout или блокировка. Регулировка бывает выносной или прямо на вилке. Обычно расположена вверху правой ноги и имеет синий цвет. Вся суть регулировки в закрытии части отверстий масляной камеры, что в свою очередь не позволяет раскачиваться вилке при педалировании, но также и не даёт ей возможности нормально работать. После преодоления определенного порога усилия регулировка пропустит масло, тем самым не дав сломаться вилке, однако прыгать с включенной регулировкой всё же не рекомендуют.

Выносная регулировка просто добавляет манетку с кнопкой на руль, которая посредством троса закрывает и открывает блокировку, принцип работы тот же самый.

Compression или Компрессия

LOW speed compression или низкоскоростная компрессия. Как правило совмещена с высокоскоростной компрессией и располагается вместо локаута на правой ноге. Цвет – тот же, синий. Регулировка, отвечающая за демпфирование небольших препятствий, типа камней и корней. Обычно выполнена с регулировкой синего цвета. Чем больше закручена эта компрессия, тем меньше срабатывает вилка при наезде на неровность. Так же побочным эффектом является уменьшение раскачки при педалировании, поэтому очень часто эту регулировку полностью закручивают в плюс (+), чтобы было легче крутить на дальние расстояния.

HIGH speed compression или высокоскоростная компрессия. Эта регулировка совмещается с низкоскоростной компрессией. Влияет на то, как вилка сопротивляется при больших ударах. Обычно её крутят если вилка часто «пробивается».

Настройка вилки велосипеда

Как правило, многие байкеры панически боятся самостоятельно проводить эксперименты с настройками амортизационных вилок, опасаясь того, что не смогут вернуть все колесики и клапаны в исходное положение. И это не удивительно, ведь практически на всех современных системах подвесок предусмотрено обилие разнообразных крутилок, которые способны довести начинающего велосипедиста буквально до истерики.

В принципе, ничего страшного не произойдет, если, меняя разные настройки, вы будете записывать количество щелчков или оборотов рукояток. Тогда вам не составит труда вернуть все настройки в исходное положение

Кроме того, важно обкатывать каждую измененную настройку, чтобы определить, как поменялся ход велосипеда

В этой статье мы расскажем о трех основных настройках амортизационных вилок:

предварительной нагрузке (sag, preload);
скорости отскока (rebound);
скорости сжатия (компрессия).

Предварительная нагрузка (sag, preload)

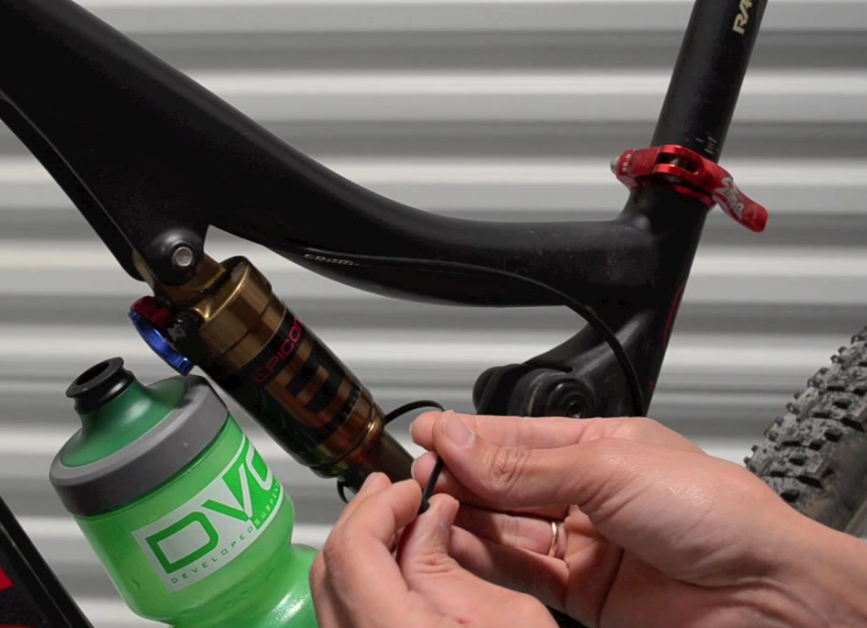

Для измерения данного параметра вам понадобится пластиковое или резиновое кольцо, или же пластиковая стяжка, которую нужно закрепить на ноге вилки. Если вы сядете на велосипед и спокойно проедите несколько метров, под весом вашего тела вилка сожмется на определенную величину. Затем остановитесь и сдвиньте стяжку вниз по ноге вилки к сальнику, и аккуратно встаньте. Вилка вернется в свое исходное положение, и стяжка окажется на определенном расстоянии от сальника – это и есть величина сэга.

Поскольку этот параметр напрямую зависит от веса велосипедиста, его регулировка для каждого выполняется индивидуально. Также на величину сэга влияет стиль катания на велосипеде:

для фрирайда сэг может составлять 30-40% от полного хода вилки;
для даунхилла – 20-30% от хода вилки;
для кросс-кантри – 5-15 процентов.

Если в пружинных вилках сэг можно настроить посредством внешней регулировки или же замены самой пружины (если внешней регулировки недостаточно), то в пружинно-воздушных и воздушных вилках предварительную нагрузку можно отрегулировать, изменяя давление в позитивной воздушной камере.

Обычно скорость отскока регулируется либо снаружи вилки, либо внутри (требуется частичная разборка вилки).

Скорость сжатия (компрессия)

Регулируя низкоскоростную компрессию, можно настраивать поведение вилки при обработке мелких дорожных неровностей, убирать нежелательное раскачивание вилки при педалировании и рывки при торможении и скоростном прохождении поворотов.

Регулировка высокоскоростной компрессии, как правило, актуальна для вилок, применяемых в условиях экстремальной езды. Она позволяет настраивать вилку для обработки средних и крупных неровностей на высоких скоростях, а также предотвращать пробивание вилки при серьезных ударах, таких как приземление после прыжка.

Замена масла телескопической вилки стандартной конструкции

Общая схема замены масла очень простая, следует раскрутить сливные пробки, подождать пока масло сольется, промыть вилку керосином при необходимости и затем залить новое масло и поставить пробки на место. Но увы, практика показывает, что эта процедура прежде всего зависит от конструкции перьев. Если перо имеет нижний сливной болт, то переднюю ходовую часть можно обслужить и без разбора, если же вилка перевернутой конструкции или не имеет нижних сливных отверстий, то придется производить полный разбор конструкции передней подвески. Исходя из этого разделим процесс замены масла на два вида:

Неполный разбор передней подвески: Случай подходящий для перьев с торцевым нижним или боковым нижним сливным болтом. При должной сноровке подвеску можно и вовсе не разбирать, но всегда есть риск испачкать маслом тормозной механизм или колесо, тогда придется делать лишнюю работу по очистке. Лучше всего производить замену следующим образом: Первым делом зажимаем передний тормоз или упираем колесо в стену, садимся на мотоцикл и весом своего тела заставляем вилку сработать 10 – 15 раз, это нужно для прогрева масла, поднятия осадка и лучшей очистки механизма. Устанавливаем мотоцикл на основную подножку так, чтобы переднее колесо было вывешено в воздухе. Снимаем переднее колесо и освобождаем доступ к верхним болтам слива масла с перьев (торцевая часть пера). Подходящим накидным ключом отвинчиваем верхние сливные болты (в некоторых случаях может понадобиться ослабление верхних хомутов). Устанавливаем емкость для сбора масла под нижним сливным болтом. Накидным ключом откручиваем болт и ждем полного слива масла. При необходимости промываем вилку керосином. Проводим ревизию пыльников и сальников, заменяя их при необходимости.

Заливаем свежее масло через верхнюю часть, предварительно закрутив нижний болт. Закручиваем верхний болт и монтируем колесо и другие снятые детали.

Выставить правильный сэг с помощью преднатяга пружин.

С помощью рулетки и хомутика проведите измерения:

Вилка полностью разжата.

Общий сэг.

Значение переднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода вилки. Общий сэг мотоцикла должен составлять около 33% от полного хода вилки.

Воспользуйтесь рулеткой. Не «плюхайтесь» на мотоцикл.

Измерение 1. Задний амортизатор полностью разжат.

Измерение 2. Сэг мотоцикла (статический сэг).

Измерение 3. Общий сэг.

Значение заднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода заднего амортизатора. Общий сэг мотоцикла должен составлять около 33% от полного хода заднего амортизатора.

Базовые регулировки

Регулировка скорости отбоя амортизатора

Отскок амортизатора характеризует скорость возвращения вилки в исходное положение под нагрузку. Скорость срабатывания отбойного механизма должна быть такой, чтобы амортизатор не выстреливал сразу же и смог погасить удар от следующего препятствия.

Как определить эффективность отскока велосипедной вилки? При движении по неровностям удары гасятся раньше, чем попадут на руль – отскок настроен хорошо. Амортизатор не срабатывает на мелких препятствиях – необходима небольшая корректировка. И, наконец, запущенный случай, когда отбой сильно запаздывает.

Регулировочный болт Rebound: заяц – увеличение скорости, черепаха – замедление отскока

Настройка отскока на ходу:

Найти дорогу или тропинку с неровностями.
Выставить регулятор на самый быстрый отскок.
Разогнаться, по ощущениям проверить, насколько сильно бьет в руль.
Подкручивать регулятор, пока биение не прекратится.

Важно настроить Rebound так, чтобы удары не приходились на колесо, но при этом сохранилась мягкость езды. Если отскок выставлен на правильное значение, но амортизатор ведет себя непредсказуемо, возможно, придется заново отрегулировать ход вилки и компрессию

Настраивать переднюю вилку рекомендуется не сразу, а в последовательности «Preload – Compression – Rebound». Индивидуальный подбор каждого параметра улучшит работу амортизатора и подарит комфортные поездки.

Что делать, если пределы регулировки подвески выбраны?

В какой-то момент может сложиться ситуация, что подвеска уже зажата на полную, а выходы или входы в поворот далеки от идеального. Это знак того, что надо менять геометрию или уровень масла или пружины

ПРУЖИНЫ. Логика общая здесь такая:

Если компрессия или preload зажаты очень сильно (далеко от средних значений), а данные показывают, что подвеска недостаточно сопротивляется – требуется менять пружины на более жесткие
При этом мы видим, что, если пружина более мягкая, то Вилка работает в меньшем диапазоне (в начале графика вилка не двигается, хотя небольшая нагрузка приложена)
Она быстрее достигает максимума (вилка садится)
Она более чувствительна к прикладываемой нагрузке, т.е. сдвигается на большую величину при приложении той же нагрузки

УРОВЕНЬ МАСЛА

Увеличение уровня масла ведет к ужесточению воздушной пружины и, как следствие – увеличит жесткость всей вилки (только для газововоздушных амортизаторов)
Уменьшение уровня масла – приводит к обратному эффекту
Глобально стоит этим заниматься, только если все другие настройки не дали нужного эффекта

ВЯЗКОСТЬ МАСЛА

Влияет одновременно на сжатие и отбой в амортизаторе – повышает или понижает и то и другое

Смена вязкости масла может потребоваться для особых условий гонки – очень жарких или очень холодных. Вязкость масла сильно зависит от его температуры. Следует помнить, что во время работы масло нагревается, и его замена требуется только, если масло не достигает рабочей температуры на треке

РЕГУЛИРОВОЧНЫЕ ШАЙБЫ В КЛАПАНАХ

Опытный специалист по подвеске мотоцикла может помочь настроить поведение клапана более точно или подобрать нужные шайбы в клапане так, чтобы учесть ваши пожелания или стиль пилотирования. Дело в том, что зависимость сопротивления масла от диаметра отверстий в клапане – нелинейная, а это означает, что на маленькое препятствие подвеска будет реагировать не так, как на переезд «волн» на треке. Тут необходимо учитывать особенности трека, наличие особых неровностей в важных поворотах

Некоторые вилки позволяют быстро менять высокоскоростное и низкоскоростное демпфирование, что позволяет реже залезать в подвеску и прибегать к этому трудоемкому способу

Кроссовые и эндуро мотоциклы

Среди широкой гаммы, представленных на рынке мотоциклов, особое место занимают кроссовые и эндуро мотоциклы. В отличие от остальных типов мотоциклов кроссовые и эндуро мотоциклы являются внедорожными и способны перемещаться по пересеченной местности.

Основное отличие кроссовых мотоциклов от эндуро заключается в том, что кроссовые мотоциклы не предназначены для езды по шоссейным дорогам. Эндуро мотоциклы могут передвигаться как по шоссейным дорогам, так и по бездорожью.

Специализация кроссовых мотоциклов, предназначенных для спортивных гонок по пересеченной местности, находит соответствующее отражение в их конструкции. С целью максимального снижения веса кроссовые мотоциклы имеют минимум оборудования, на них отсутствует светотехнические устройства, аккумуляторы и кик-стартер, рулевая колонка расположена под острым углом, а сидение поднято высоко для езды стоя. Двигатели кроссовых мотоциклов настроены на максимальную мощность при высоких оборотах, передачи коробки передач сближены, система охлаждения упрощена до минимума, а подвеска имеет жесткие настройки.

Мотоциклы эндуро имеют более широкую специализацию и выпускаются в диапазоне от туристических до спортивных моделей. Собственно, эндуро — это спортивные состязания с ездой на мотоцикле по пересеченной местности. Туристические варианты эндуро наиболее универсальны и предназначены в основном для путешествий. Что касается спортивных моделей, то они часто разрабатываются на базе кроссовых мотоциклов с добавлением универсального оборудования и измененными настройками. В частности, такие эндуро имеют более мягкие настройки подвески.

Настройка предварительного поджатия пружин и выставления высоты подвесок

Как ещё настраивается подвеска?

В некоторых случаях вы можете попросту не найти упомянутые выше гайки, предназначенные для настройки подвески мотоцикла. Стоит внимательно прочитать заводскую инструкцию по эксплуатации двухколёсной техники — вполне возможно, что органы регулировки расположены в другом месте, и вы просто не увидели их в первый раз. Однако встречаются и мотоциклы, в которых настройка подвески выполняется по другим схемам, в которых не используются регулировочные гайки. Кроме того, к ним прибегают, когда диапазон заводских настроек исчерпан, и подвеска корректно работает только в положениях, близких к крайним.

В первую очередь, речь идёт о перемещении вилки в верхней траверсе — это позволяет увеличить ход приблизительно на 10–15 миллиметров и изменить клиренс. Задний моноамортизатор может устанавливаться на специальные проставки — их можно купить в большинстве магазинов мотоциклетных запчастей. Благодаря этому удаётся регулировать углы установки подвески, за счёт чего настройки будут принципиально изменены, и вы сможете добиться установки идеальных параметров. Кроме того, под крепления перьев вилки могут подкладываться шайбы, которые также позволяют менять углы и регулировать характеристики работы амортизаторов.

Кроме того, изменить жёсткость подвески можно с помощью установки иных пружин — как правило, к такому приёму прибегают, когда вес ездока отличается от среднестатистического показателя в 75 килограмм, который используют в своей работе производители. Принципиально изменить поведение мотоцикла можно и с помощью иного масла, залитого в амортизаторы. Большинство мотоциклов изначально рассчитано на работу с маслом 2,5 либо 5W.

Чтобы повысить жёсткость, нужно увеличить вязкость, которая скрывается под указанным индексом. При этом специалисты категорически не рекомендуют заливать новое масло, которое отличается по вязкости более, чем на 2,5 пункта — это приведёт к невозможности выбора оптимальных настроек подвески мотоцикла. При необходимости масло можно смешивать, например, из жидкостей 5 и 10W можно получить 7,5W, если взять по половине каждой и взболтать их в канистре. Запрещается смешивать масло различных производителей, а также отработанную жидкость с новой — это приведёт к тому, что поведение подвески мотоцикла станет непредсказуемым.

Демпфинг

Контроль подвески

Найти отправную точку для измерения сжатия и разжатия амортизатора – субъективный процесс. Для начала запишите те значения, которые у вас уже есть. Найдите общий диапазон сжатия, для этого расслабьте амортизатор до максимума и посчитайте количество поворотов или щелчков до исходного положения. При работе с регуляторами демпфирования никогда не закручивайте их плотно, иначе вы можете повредить внутренние компоненты — просто слегка затяните их в конце диапазона.

Отказоустойчивость следует настраивать на ощупь. Нажмите на переднюю подвеску и позвольте ей вернуться в исходное состояние самостоятельно. Этот процесс должен занять около секунды.

Поверните регуляторы разжима в положение полной жесткости и нажмите на подвеску. Довольно медленно возвращается, правда? Теперь закрутите винты полностью и попробуйте еще раз. Вы должны заметить большую разницу в том, как ведет себя вилка или амортизатор. Они могут вернуться в исходное положение так быстро, что даже немного превысят максимальное значение диапазона, а потом снова опустятся.
