✅ какие бывают велодорожки: ширина и разметка велосипедной дорожки

Зоны пересечения с автодорогами

Перекрестки должны располагаться на прямом участке обоих маршрутов. Это должна быть зона с хорошей видимостью и минимальным наклоном. В местах пересечения устанавливаются дорожные знаки согласно ПДД.

Нормативная ширина дороги в городе по нормам СНиП и ГОСТу

На перекрестке велодорожки с автомобильной трассой должен быть установлен светофор. Зона пересечения дорог должна хорошо освещаться фонарями. Длина освещенного участка трассы должна быть от 60 м.

Для пересечения крупной автомобильной трассы может быть оборудован надземный путепровод. Он предназначен для пешеходов и велосипедистов, идущих пешком. Ширина путепровода – не менее 4 м. Высота над трассой – от 2,5 м. Лестницы должны быть оборудованы наклонными пандусами для велосипедов и колясок.

Велосипедные дорожки на Украине

На Украине велосипедные дорожки встречаются крайне редко и не образуют транспортную сеть.

В 2009 году был создан проект ВелоСтрана (укр. ВелоКраїна), конечной целью которого является создание инфраструктуры для рекреационных велосипедных поездок в горах Карпаты. Территория проекта включает Ивано-Франковскую, Закарпатскую и Черновицкую области.

По территории Украины проходит ветка 4 маршрута EuroVelo Роскофф — Киев

, соединяющая украинские города Киев и Львов.

АРК: 15 июля 2012 был открыт первый туристический веломаршрут, который проходит по Южному берегу Крыма. Туристический веломаршрут начинается от Ливадийского дворца, проходит через территорию Гаспринского поселкового совета по Солнечной тропе и завершается у дворца-музея «Ласточкино гнездо». Маршрут создан с учётом стандартов сети европейских транснациональных маршрутов EuroVelo.

Винница: 2 июня 2011 года произошла встреча винницкого городского главы Владимира Гройсмана с велосипедистами областного центра. Результатом встречи стало создание рабочей группы, в течение двух недель было обследовано состояние асфальтного покрытия, наличие пандусов и протяженность будущих велосипедных дорожек. Учитывая, что в городском бюджете на 2011 год не были предусмотрены средства на проведение работ по адаптации городских улиц для нужд велосипедистов, было принято решение частично реализовать этот проект в 2011 году и выделить полосы для велосипедистов на тротуаре вдоль Хмельницкого шоссе и на проезжих частях проезда Пирогова и проспекту Космонавтов. На соответствующих участках была нанесена дорожная разметка и значки, установлены соответствующие дорожные знаки, были обустроены пандусы. Первые дорожки появились в июле 2011 года. Общая протяженность составляет 6,4 км.

Киев: в 2008 году горгосадминистрация вместе с велосипедистами разработали и утвердили перечень улиц для обустройства велосипедных полос и дорожек в составе городской схемы велосипедных маршрутов города. Специалисты определили 17 самых популярных веломаршрутов длиной 161 километр, в которых задействованы 62 столичные улицы. На август 2012 года известны маршруты по проспекту Бажана (2 км из 6 запланированных) и проспекту Победы, среди отрицательных черт которых — отсутствие удобных заездов на велодорожку, резкие повороты и постоянное пересечение велодорожки с пешеходными выходами. До конца 2012 года будет спроектировано 5 городских маршрутов протяженностью 38 км. Пилотным для развития велосипедной инфраструктуры стал Дарницкий район Киева. В сентябре 2015 года был открыт веломаршрут Троещина-Европейская площадь, который проходит по улице Оноре де Бальзака, проспекту Ватутина, Северному мосту, Трухановому острову, далее по Пешеходному мосту и Крещатому парку выходит на Европейскую площадь. Городской голова Киева Виталий Кличко анонсировал дальнейшее строительство велодорожек во всех районах столицы.

Львов: при содействии немецкого Общества технического сотрудничества (GTZ) группа разработала план поэтапной постройки велосипедной сети во Львове. На 2012 год построена одна дорожка, проходящая по улице Липинского, её протяженность составляет 400 метров. Велодорожки прокладываются рядом с пешеходными дорожками. Для велодорожек используется асфальтобетон красного цвета, для лучшей ориентации пешеходов.

Мариуполь: в июне 2011 года, по требованию велообщественности города была нанесена разметка вдоль проспекта Нахимова. Планируется нанесение разметки на участке по Приморскому бульвару. Для создания велосипедных дорожек используется нанесение разметки, отдельные дороги не строятся.

Одесса: единственная дорожка — на Трассе здоровья размещена в начале июня 2012 года. Проходит от улицы Ланжерона. Ширина поверхности — 2 метра, нанесена дорожная разметка и сеть знаков. Дорожка освещается, территория охраняется внутренними войсками.

Чернигов: Первая пилотная велодорожка открыта в июле 2015 года на ул. Щорса от Дворца культуры до Круга. Проект выполнен по заказу общественных организаций, в основном, силами волонтёров этих же общественных организаций.
Черноморск: Первую тестовую велодорожку открыли по улице Корабельная в июле 2015, она выполнена с двухсторонним движением и закольцована. Следующая велодорожка появилась в августе 2015 по проспекту Мира. Власти хотят создать в городе сеть велодорожек, так как с каждым годом число велосипедистов увеличивается. Уже по всему городу установлены велопарковки.

Исторические факты

Въезд на веломагистраль в Пасадене

В Голландии велосипеды появились в 1870 г. и быстро стали основным видом транспорта. К 1920 году их доля в транспортном потоке составила 75 %. Конфликты велосипедистов с другими участниками дорожного движения — всадниками и пешеходами, в до автомобильную эпоху тоже были обычным делом. Поэтому уже сто лет назад звучали предложения разделить дорожное пространство на обособленные секции для разных видов транспорта и пешеходов.

Первые знаки для дорожки были текстовыми. Например, с 1883 года в Англии ставили таблички To cyclists: This hill is dangerous Велосипедистам: Этот спуск опасен

На заре прошлого века велосипед был очень модным и популярным развлечением в США. 1 января 1900 (!) года в Калифорнии была открыта первая часть платной прогулочной вело магистрали Пасадена — Лос-Анджелес. По проекту велодорожка должна была протянуться на 10 км и соединить Пасадену, тогда ещё пригород Лос-Анджелеса, с городским районом Хайлэнд Парк. Открытая в 1900 году часть имела в длину 2 км, была вымощена сосновыми плитками, и освещалась в темное время суток. Проезд по дорожке стоил 10 центов в один конец, 15 — туда и обратно. Из-за падения популярности велосипеда, владельцы вело магистрали отказались от дальнейшего строительства, а через несколько лет разобрали и уже построенную часть.

Появление и начало массового производства автомобилей в конце XIX — начале XX-го века быстро изменило соотношение сил на дороге. В Германии в 1920—1930 годы авто промышленное лобби пыталось изгнать велосипедистов с дорог. Причём, заметьте, тогда никто не называл дороги автомобильными. Это были просто дороги и просто улицы. В те же годы в Англии сторонники велосипедного движения пытались сделать то же самое с автомобилями — запретить им ездить по обычным дорогам и улицам, изгнать их в резервации — на специальные автомобильные дороги, которые, правда, ещё нужно было построить. Пока автомобилей было немного, это казалось вполне возможным. Но и на континенте, и в Англии довольно быстро победили автомобилисты. С весьма простой и демократической идеей — с идеей свободного пользования общественными дорогами. Велодорожки, проходящие вдоль проезжих частей улиц, в Англии планировали строить ещё в 1920-х годах. Но английский клуб велотуризма тогда выступил против этого, опасаясь, что велосипедистам придётся платить дополнительный налог в счет постройки велодорожек, и в итоге до 1970-х годов велодорожки в Англии почти не строили.

Велодорожка в Бюссюм, Нидерланды.

История появления вело пешеходных дорожек восходит к послевоенной Швеции. Исследовательская группа SCAFT из Технического университета Чалмерса разработала руководство по городскому планированию, которое оказало значительное влияние, как минимум, на североевропейские страны. Данный документ предлагал отделить моторизованное движение от не моторизованного везде, где это возможно. Пешеходы и велосипедисты при этом считались гомогенной группой, и дорожки для них предлагалось строить по одинаковым принципам, или даже совмещать их на одних и тех же дорожках. Поэтому сейчас больше всего совмещенных пешеходно-велосипедных тротуаров можно наблюдать именно в Швеции и Финляндии. Под влиянием этого руководства была построена обширная велосипедная сеть в Хельсинки.

В Германии к концу 1960 — началу 70-х число велосипедистов значительно сократилось, и велодорожки «за ненадобностью» стали застраиваться автомобильными парковками. К этому времени автомобиль стал основным средством транспорта в европейских странах. Даже в такой велосипедной стране, как Голландия, строительство велодорожек практически прекратилось. Начало велосипедного возрождения в европейских странах связывают с ухудшением экологической обстановки из-за автомобилей и нефтяным кризисом 1973 года. В Голландии к этому также прибавилось большое количество жертв среди детей и велосипедистов, погибших из-за автомобилей. В результате уже в 1978 г. в плане транспортного развития Амстердама приоритет был возвращен велосипеду и велосипедной инфраструктуре.

В 2014 году в Нидерландах открылась первая в мире велодорожка, сделанная из солнечных батарей.

Виды покрытий

Для удобства велосипедиста поверхность дорожек отделывают специальным покрытием, которое обеспечивает комфортное передвижение. Распространение получили следующие варианты:

Асфальтовое. Встречается на территории России и европейских стран, используется для изолированных трасс и совмещенных с пешеходными. Зоны для велосипедистов в Германии, Финляндии, Швеции покрыты крупноформатной плиткой, которая имеет ровные края. В результате получается абсолютно гладкая поверхность.

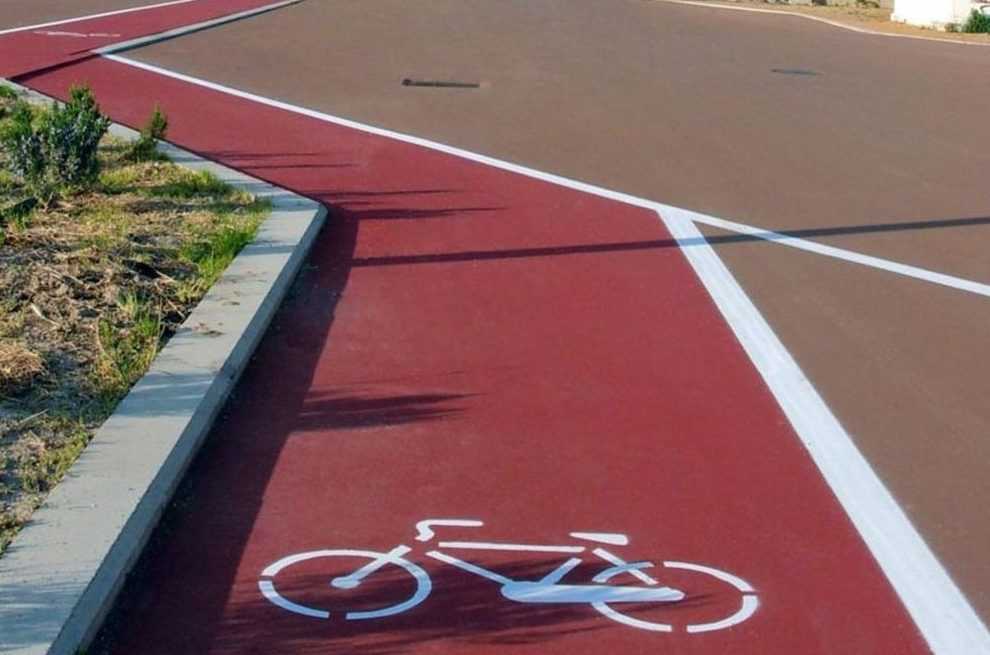

Резиновое. Бюджетный, практичный, безопасный вариант, который делает движение на велосипедах максимально комфортным. Часто покрытие обогащают полиуретановыми добавками, которые повышают надежность, эластичность, гидрофобность, упругость поверхности.
Акриловые. Материал прост в обслуживании, быстро монтируется, не скользит, поддается ремонту, не боится механических, климатических, химических нагрузок. Покрытие устойчиво к вандализму, укладывается на бетон. На поверхность можно нанести символ или рисунок, упрощающий передвижение.

Обозначением велосипедной зоны служит не только дорожный знак, но и цвет покрытия. Акриловые и резиновые поверхности дополняют специальными пигментами, устойчивыми к воздействию ультрафиолетовых лучей.

Велосипедные дорожки не только предотвращают ПДД, но и выполняют декоративную функцию благодаря возможности использования разнообразных расцветок. Самыми стойкими считаются кирпично-коричневые и темно-зеленые пигменты. Встречаются сочетания контрастных оттенков.

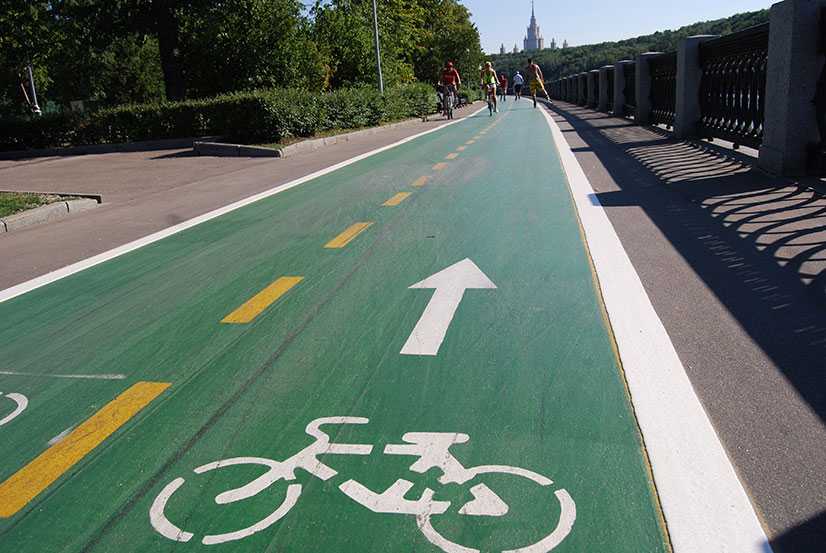

Акриловое покрытие велодорожек

Акрил как строительный материал набирает популярность в России. Его используют в создании спортивных сооружений, что неудивительно, если учесть спектр достоинств акриловых смесей:

Быстрая укладка;
Декоративность;
Простота обслуживания;
Противоскользящая поверхность;
Комфортная эксплуатация;
Ремонтопригодность;
Относительная дешевизна;
Стойкость к климатическим, механическим и химическим нагрузкам.

Кроме того, акрил устойчив к вандализму, применим для закрытых и открытых спортивных площадок. Как покрытие велодорожек используется в альянсе с асфальтовым основанием. При использовании на крытых площадках возможно нанесение на бетонную поверхность. Для лучшей сцепки материалов применяют особые грунтовки для бетона.

Результат напрямую зависит от качества асфальта (бетона)

Крайне важно, чтобы основание было идеально гладким, ведь акриловый слой не сглаживает неровности, а 100% их повторяет. Для неровного (и тем более пористого) основания заливку предваряют выравниванием, при необходимости – в сочетании с нанесением одного-двух слоев порозаполнителя

Необходимость в предварительной обработке выясняется непосредственно на объекте.

Акриловые велосипедные дорожки, созданные по правилам, демонстрируют превосходные характеристики. Их легко ремонтировать и восстанавливать – достаточно обновить поверхностные слои. Материал неприхотлив, не стирается, почти не требует ухода. Разнообразие цветовых решений помогает разграничивать пешеходную и велосипедную зоны с проезжей частью, а нанесение соответствующих рисунков делает проще движение.

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Российский дорожный научно-исследовательский институт» Министерства транспорта Российской Федерации (ФГБУ «РОСДОРНИИ»), Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)

За принятие проголосовали:


Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1206-ст межгосударственный стандарт ГОСТ 33150-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2016 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Август 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Дорожный знак «Велосипедная дорожка»: начало, конец пути

Символ 4.4.1 устанавливается там, где берет начало отрезок пути, предназначенный для движения велосипедистов. Он представляет собой круг с голубым фоном, на котором белым цветом изображено немеханическое транспортное средство. Устанавливать знак могут по-разному. Способ зависит от расположения территории для проезда на велосипедах:

Если она отделена от остальной части дороги бордюром, газоном, символ находится справа по ходу движения. И закрепляют его обычно на столбе.
Если с проезжей частью ее разграничивает разметка 1.1, дорожный знак «Велосипедная дорожка» вешают над выделенной полосой. И с ним устанавливают табличку 8.14.
Если для велосипедистов оставлено большое пространство, символ обычно располагают, как в первом случае. Но на каждом схождении велодорожки с полосой для автомобилей, тротуаром устанавливают такой же указатель 4.4.1.

Какие еще символы могут использоваться:

Для обладателей немеханических ТС на некоторых участках дороги отводится особая полоса. От рядов, предназначенных для автомобилей, ее отделяют символом 5.14.2. Там, где его действие прекращается, вешают знак 5.14.3. Собственно, обе таблички указывают на начало и конец «выделенки» для велосипедистов. И относятся они к полосе целиком, а не только к ее правой стороне.

Есть еще одно обозначение – 5.11.2, указывающее на дорогу с рядом для движения немеханических ТС. Отличие в том, что он устанавливается там, где велосипедисты едут навстречу потоку автомобилей. Заканчивается влияние 5.11.2 символом 5.12.2.

Обозначения 5.13.3 и 5.13.4 тоже указывают на наличие ряда для велосипедистов, направленного навстречу общему потоку автомобилей. Их ставят перед перекрестком, если через него идет дорога с «выделенкой» для немеханических ТС. Символ выбирают в зависимости от направления обособленного ряда.

Знак «Конец велосипедной дорожки» имеет номер 4.4.2. И означает ровно то, что написано в его названии. После него дорога превращается в автомобильную или пешеходную. Выглядит 4.4.2 как перечеркнутый по диагонали красной линией символ 4.4.1.

1 Область применения

Настоящий стандарт распространяется на проектирование пешеходных и велосипедных дорожек на автомобильных дорогах общего пользования.

Настоящий стандарт устанавливает общие требования к проектированию пешеходных и велосипедных дорожек, их размещению и основным параметрам в целях обеспечения безопасности дорожного движения и повышения транспортно-эксплуатационных характеристик автомобильных дорог общего пользования.

Настоящий стандарт не распространяется на проектирование тротуаров, а также пешеходных и велосипедных дорожек вне автомобильных дорог общего пользования.

ПДД

К сожалению, лишь малая часть велосепидистов знает ПДД

Езда на велосипеде предполагает соблюдение правил дорожного движения. Это позволяет снизить травматизм, избежать аварийных ситуаций, сохранить жизнь и здоровье. Знать и соблюдать эти требования обязаны все, включая юных велосипедистов, которым разрешена самостоятельная езда по улицам города только в пределах специально отведённых для этого участков.

Зона действия знака

Конец велоспиедной дорожки может быть обозначен специальным знаком 4.4.2 или ближайшим перекрёстком

Наличие знака 4.4.1 предписывает всем участникам дорожного движения использовать соответствующий участок дороги по прямому назначению: пешеходам не ходить, машинам не ездить. Зона его действия ограничивается ближайшими перекрёстками, т. е. если за перекрёстком нет этого знака, то это свидетельствует о том, что отдельная зона для велосипедистов закончилась.

Для ограничения действия этого знака может быть использован и специальный знак 4.4.2, обозначающий конец велосипедной дорожки. Он выглядит аналогичным образом с красной перечёркивающей полосой по диагонали. Чёрный силуэт велосипеда на белом фоне, окантованный красной полосой, категорически запрещает перемещение верхом на двухколёсном друге. В зоне действия этого знака необходимо спешиться и катить транспорт за руль.

Скорость и порядок движения

В России специальные светофоры для велосипедистов встречаются редко

В крупных городах с интенсивным трафиком для велосипедистов предусмотрены специальные светофоры, обозначенные либо специальной таблицей — чёрный силуэт на белом фоне, либо отдельным окошком светофора, в котором загорается силуэт велосипеда определённого цвета.

Как и любой водитель, велосипедист обязан заблаговременно предупреждать о начале манёвра:

о повороте в сторону предупреждает согнутая в локте поднятая соответствующая рука;
о торможении сигнализирует поднятая вверх любая рука.

Во время езды по выделенному участку проезжей части следует обращать внимание на знаки вблизи пересечения улиц:

если висит 4.4.1, то продолжать движение прямо можно, убедившись, что поворачивающие направо машины пропускают велосипед;
если установлен 1.24, то велосипедист обязан сбросить скорость и пропустить автомобиль.

Лучшие статьи : Как проехать 100 км

Скоростной режим — один для всех видов транспорта: в черте города не быстрее 60 км/ч, во дворах — 20 км/ч.

В отсутствие специально выделенной полосы для движения велосипедист может передвигаться:

по обочине — в составе колонны или при транспортировке на багажнике крупногабаритного груза;
по пешеходной дорожке — с ребёнком до 7 лет.

Отдельная велодорожка

Собственно, это полноценная дорога для велосипедистов. Проложенная отдельно от шумной дороги и тротуаров, она должна обеспечивать передвижение во встречных направлениях.

Велодорожка может прилегать к проезжей части и прокладываться отдельно. Первый вариант – городские улицы с автомобильным движением, второй – перегоны между микрорайонами и туристические маршруты. Понятное дело, что на российских просторах отдельные велосипедные дороги пока в проекте.

изоляция от пешеходов и машин;
удобно передвигаться;
возможность наслаждаться прогулками на велосипеде без мешающих пешеходов.

ширина полосы менее 1 м;
сложно разъезжаться и опережать;
невысокая скорость по сравнению с движением по дороге.

Если улица оснащена отгороженной велосипедной дорожкой, двигаться по проезжей части вместе с машинами запрещено. Это не совсем удобно, особенно если дорожка заканчивается через 200 – 300 м.

Профессионально оформленная велодорожка – качественное покрытие, расположение выше уровня проезжей части, заграждения. Обозначается знаком «Движение велосипедов» и разметкой: разделение встречных потоков, силуэт велосипеда и стрелки с направлениями.

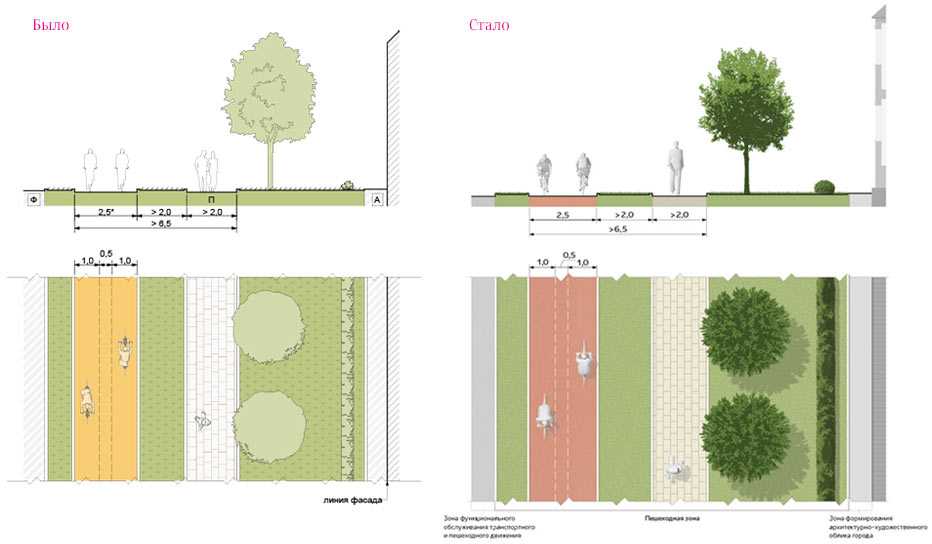

Безопасное проектирование

На прямых участках:

ограждение от автомобильного потока;
разграничение потоков;
достаточная ширина велосипедного полотна.

Вблизи остановок общественного транспорта велодорожка не должна располагаться слишком близко к дороге: пассажиры будут сразу выходить под колеса велосипедов. Оптимальное расстояние – несколько метров от остановки.

Стандартные перекрестки: прерывистая разметка на пересечении транспортных потоков и стоп-линия.

Правая полоса (или два ряда) на перекрестке только для поворота направо. Велодорожка снабжается специальным светофором. Схема разъезда:

на основной транспортный зеленый движение велосипедов запрещено;
проезд велосипедам разрешен, всем автомобилям и пешеходам горит красный;
разрешается движение в поперечном направлении, велосипедистам –красный.

Достоинства – возможность проехать на велосипеде во всех направлениях. Недостаток – длительное ожидание, скопление автомобилей перед светофорами.

Нужны ли велодорожки в городах? Безусловно. Специально выделенная и хорошо спроектированная велозона – возможность обеспечить безопасность передвижения на двухколесном транспорте. Наличие этой дополнительной и нужной инфраструктуры помогает полностью следовать правилам дорожного движения и повышает уровень культуры на дорогах.

Разновидности

В целом, велосипедная дорожка — это достаточно широкое понятие. Его можно использовать при названии различных типов велосипедных дорожек.

А типов таких несколько:

С одностороннимдвижением вдоль улицы
С двустороннимдвижением вдоль улицы
Изолированная
Совмещенная с пешеходной дорожкой

Рассмотрим их более подробно.

С односторонним движением вдоль городской улицы

Подобные велосипедные дорожки очень распространены, к примеру, в Дании или Нидерландах. На территории данных государств велосипедные дорожи обычно приподняты в уровне над проезжей частью.

В Соединенных штатах Америки (к примеру, в Нью-Йорке) под велодорожкой подразумевают полосу для одностороннего движения на велосипеде. Она находится на одном уровне с проезжей частью, однако от основной проезжей части. Где ездят автомашины, отделяется с помощью так называемой парковочной полосы, либо буферной зоны.

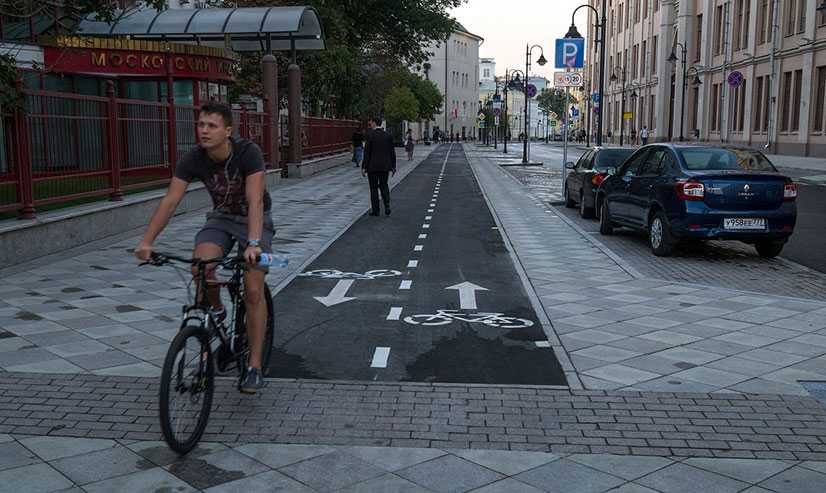

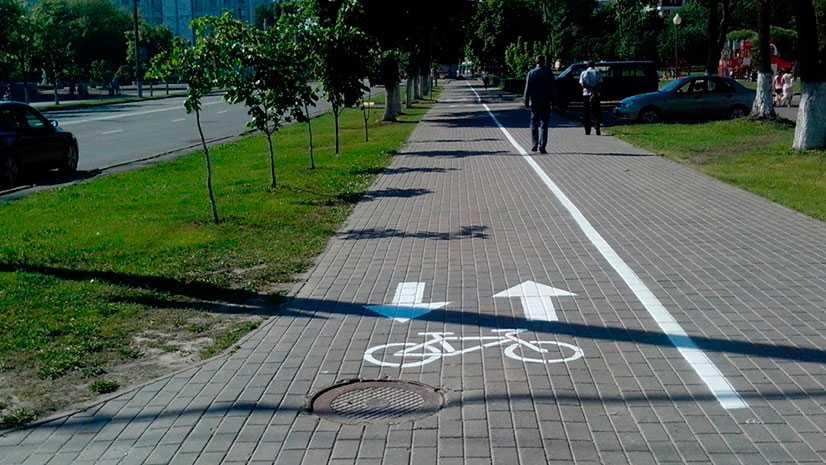

С двусторонним движением вдоль улицы

Как правило, в больших городах подобный тип велосипедной дорожки встретишь нечасто. Чаще всего такие велодорожки встречаются в пригородах, а также небольших населенных пунктах, в сельской местности, на автодорогах за городом.

Рядом с подобной велодорожкой есть тротуар. Либо по самой такой велодорожке передвигаются пешеходы.

Такие виды велосипедных дорожек делают в следующих случаях:

у дороги есть множество примыкающих с одной стороны улиц, которые имеют второстепенное значение. В таком случае велосипедную дорожку прокладывают с другой стороны трассы, чтобы катающиеся на велосипедах не переезжали постоянно второстепенные дорожки. В качестве примера можно привести велодорожки вдоль набережных.
Они устанавливаются на улицах, где преимущественно с одной стороны находятся все интересные места. Чтобы велосипедист не переезжал дорогу к другим «интересностям».
Такие велодорожки делают на улицах, где присутствует одностороннее движением, но где нужно организовать велодвижение в обе стороны. Однако могут возникнуть проблемы: выезжающие с дворовой территории автомашины могут быть не готовы к тому, что по дороге с односторонним движениям велосипедисты едут в обе стороны.

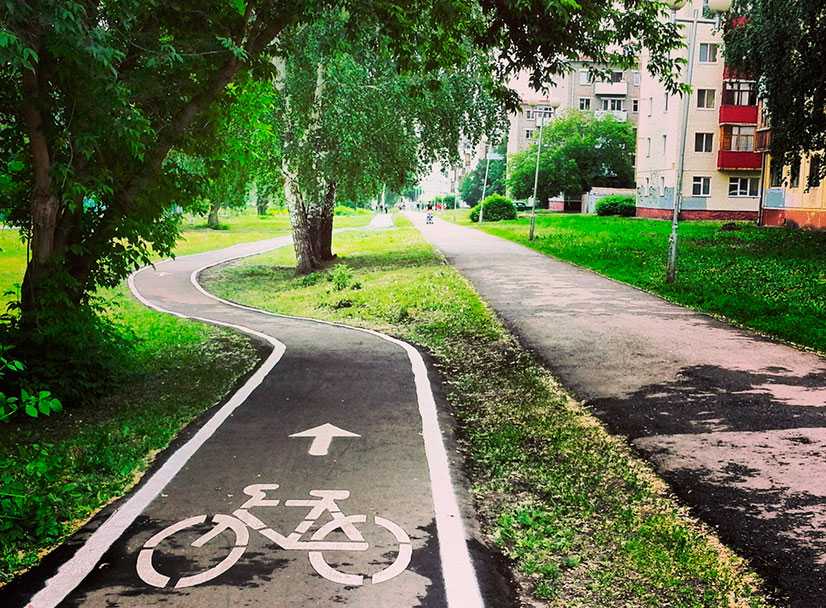

Изолированная

Она с автодорогой никак не связана, является полноценной и самостоятельной велодорожкой с организованной на ней движением в обе стороны. Рядом может проходить тротуар для пешеходов. Если же тротуары не предусмотрены, то пешеходы могут идти прямо по велодорожке.

Совмещенная с пешеходной дорожкой

По таким дорогам можно передвигаться и на велосипеде, и на «своих двоих». Вообще, по формальным признакам, они к велодорожкам не относятся, так как не являются обособленными. Однако, не исключено, что в нашей стране в скором времени благодаря законодательным инициативам может появиться и такой тип совмещенных дорог, под названием, к примеру, велосипедная и пешеходная дорожка.

В настоящее время подобные дороги есть в некоторых странах Европы, например, в Финляндии, а также в Швеции. Они сделаны на месте тротуаров, достаточно узкие, а также невозможно выделить, кого в этих местах больше — пешеходов или велосипедистов.
